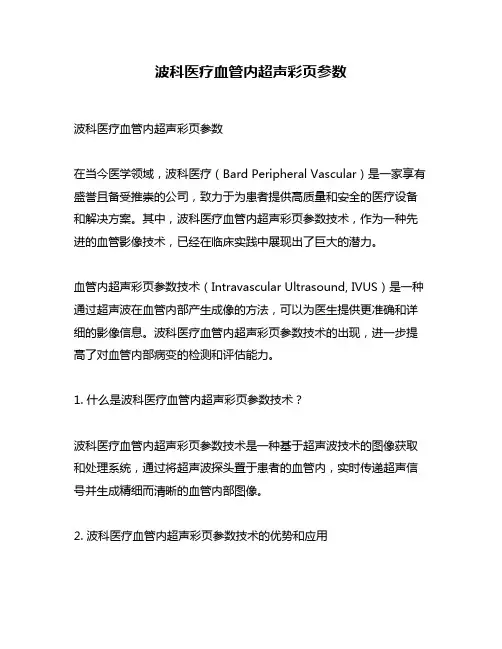

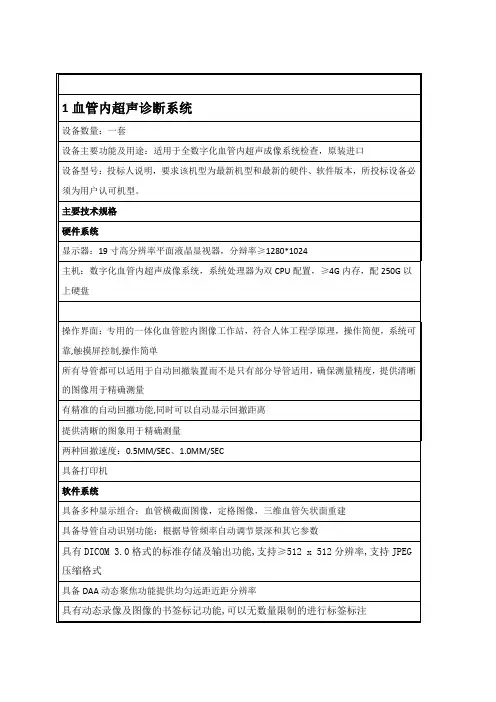

1血管内超声诊断系统
设备数量：一套
设备主要功能及用途：适用于全数字化血管内超声成像系统检查，原装进口
设备型号：投标人说明，要求该机型为最新机型和最新的硬件、软件版本，所投标设备必
须为用户认可机型。
主要技术规格
硬件系统
显示器：19寸高分辨率平面液晶显视器，分辩率》1280*1024
主机：数字化血管内超声成像系统，系统处理器为双CPU配置，》4G内存，配250G以
上硬盘
操作界面：专用的一体化血管腔内图像工作站，符合人体工程学原理，操作简便，系统可
靠，触摸屏控制，操作简单
所有导管都可以适用于自动回撤装置而不是只有部分导管适用，确保测量精度，提供清晰
的图像用于精确测量
有精准的自动回撤功能，同时可以自动显示回撤距离
提供清晰的图象用于精确测量
两种回撤速度：0.5MM/SEC、1.0MM/SEC
具备打印机
软件系统
具备多种显示组合：血管横截面图像，定格图像，三维血管矢状面重建
具备导管自动识别功能：根据导管频率自动调节景深和其它参数
具有DICOM 3.0格式的标准存储及输出功能,支持》512 x 512分辨率,支持JPEG 压缩格式
具备DAA动态聚焦功能提供均匀远距近距分辨率
具有动态录像及图像的书签标记功能，可以无数量限制的进行标签标注
