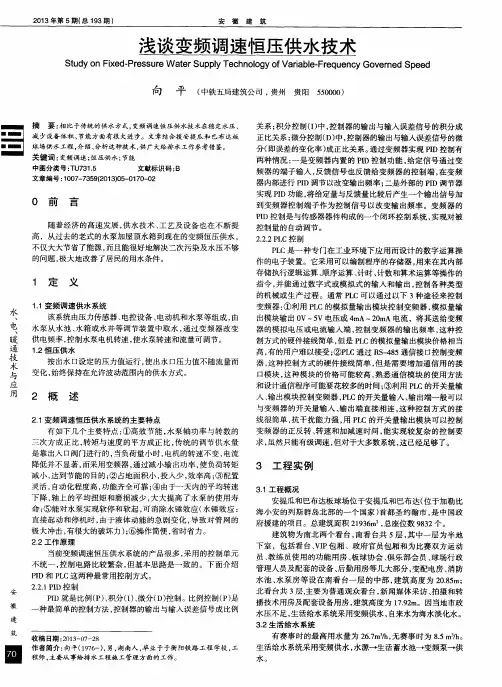

变频调速恒压供水七大总结：
1、供水品质高：本设备采用水泵出口恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。
2、运行可靠：该设备采用进口变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。
3、高效节能：该设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电35%。
4、操作简单：本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况。
5、占地少安装方便：整套设备只需一组控制柜和人泵机组，安装非常方便。
6、延长水泵及电机的使用寿命：对多台泵组均能可靠的实现软启动，并且轮流运转，大大延长了水泵及电机的使用寿命。
7、应用范围：可供流量5～5000吨/小时，扬程20～140米。
特点
控制精度高：变频器的内置PID调节器，实时监视压力实际值，随时调节水泵的投入数量和运行速度，从而自动跟踪用水量，并保持管网压力恒定，通过调
节PI参数，控制精度可达0.01Mpa。压力设定，操作简便：用户可用键盘或电位器(选择件)设定压力。
可多台水泵循环软启动：装置可列1—?台水泵进行循环软启动控制，即减少了
电机启动时对电网的冲击，又减少了水泵的启动磨损和设备的冲击能耗，延长
了设备的电气和机械寿命。定时换泵功能：为了保证各台水泵都能均匀地磨合，不发生锈蚀，延长设备的使用寿命，在PLC控制程序中可设定定时切换水泵工作时间。切换可在各台水泵之间循环进行。
睡眠功能，高效节能：在用水低谷或夜间无人用水时，管网压力长期保持期望值，系统会停止水泵运行，一旦压力低于期望值，系统会自动唤醒水泵投入运行。实现供水系统智能化管理。
系统多点监视的扩展功能：蓄水池水位监视、机械设备的故障监视等，一旦外
部有故障发生，可使该泵或整个系统停止工作并报警。手动/自动功能，提高供
水设备的可靠性：当自动控制设备出现故障时，可将设备切换到手动工作方式，使泵投入运行，保证正常连续供水。再对自动控制设备进行检修。
工作原理
本设备采用微机变频技术、负压处理技术实现无负压供水，通过触摸屏显示运
行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并
且克服了对管网的不良影响。
通过微机检测管网压力，用负压反馈来调节变频器的频率。首先根据实际情况
设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际
压力高于设定压力，则降低变频器频率，反之升高变频器频率。工控微机随时
检测管网压力，计算速度很快，调节速度也是瞬时完成。使管网压力始终保持
在设定数值上。
技术特点：
1、设备全密封运行，不与空气接触，水接触过流部分均为食品级不锈钢材质，杜绝二次污染，保证饮用水的良好水质;
2、国际先进的水利模型，独特加工制作工艺和外表面处理，提高系统使用效率和使用寿命;
3、系统结构设计紧凑，安装与维护快捷方便，同时节省设备占地面积，节省大量土建投资;
4、充分利用管网压力，叠加增压，节省电能，密闭管道运行，避免跑，冒，滴，渗，漏等水资源流失;
5、通过自主研发的控制模块进行智能化控制，提高系统使用的稳定性，同时可以选配远程监控模块轻松通过新号传输第一时间掌握系统运行情况。
的水泵，应符合下列规定：
1应采用低噪声、节能型离心泵;
2宜设两台或两台以上;
3水泵过流部分宜采用不锈钢材质。
安装方式：
采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投次，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显着，可达50%以上。全自动智能控制，具有多种保护和控制主要功能，可实现真正无人值守。
