电子内窥镜是继第代硬式胃镜和第二代光导纤维内镜
之后的第二代内窥镜。电子内窥镜主要山内镜(cndoscopy)、
电视信息系统中心(video information system center)和电
视监视器(television monitor)二个主要部分组成。它I均成像
主要依赖于镜身前端装备的微刑图像传感器(charge coupled device, CCD), CCD就象是深入人体腔内的台微刑摄像
和L，将z取的腔内咚}像传送到咚}像处理器处理后，在高性能电视监视器的屏幕上显示清晰I I_小失真的彩色图像，用于观察和
诊断，I I_ uJ供多人同时观看，有利于教学和会诊，也有利于助手与手术者的紧密配介。电子内窥镜在国内大中刑医院内镜室的
诊断和治疗活动中起着}分重要的作用。
整套电子内镜包括:冷光源、I冬I像处理中心、监视器、电子胃肠镜和推车等组成。而在诊治活动中动作最频繁的部位:
是操作部，包括有送气/送水按钮、吸引按钮、活检通道、角度钮等。二是镜身，镜身为根易弯曲的插入管，山钢效网管及蛇刑
钢管制成，在小于lcm的管径内容纳有导向束、导光束、活检/
吸引通道社气/注水管道及控制角度的钢}r}等。外包有聚胺酷
塑料一管，此管具有密封和防腐蚀作用，以防!卜水和胃液的进入和酸腐蚀。这两个频繁工作的部件旦损坏，必须请专业人员
用专用工具和专用配件才能进行修复，造价高，时间长。囚此，止确地操作和精心的维护保养，对防!卜和减少电子内窥镜的故
障发生，延长其使用寿命具有重要意义。
门禁语言识别及视频监控系统硬件方案设计 姓名：欧志彬学号：4121161016 在医学领域，内窥镜是用于人体内部器官检查的主要设备之一。为实现人体内部器官的检测，内窥镜需要满足如下要求： 第一、能够获取内部器官的形态信息； 第二、能够将获取的信息传到体外，以实现医生的感知； 第三、能够将获取的信息转换为图像信号，并通过一定的设备显示出来； 第四、能够保存数据，实现群体信息的获取和识别，从而通过一定的方案报告病变情况。 针对以上需求，设计门禁的系统如下： 一、总体设计 内窥镜应该包括五个子系统，信息获取系统用于获取内部器官的图像信息；信息处理系统用于将获取的图像信息进行编码处理并转换为光线获电缆可传输的信息；信息传输系统用于将处理后的信息传输到体外；信息显示系统用于直观显示获取的内部图像情况并报告病变情况；信息存储系统用于将处理后的信息保存起来，以构建数据库。这五个子系统组成的内窥镜系统的框图如图1所示： 图1.内窥镜总体设计框图 二、子系统设计 在内窥镜系统中，主要需要获取的信息是图像信息，可通过一般的CCD进行图像获取。CCD是一种半导体器件，能够把光学影像转化为数字信号。CCD 上植入的微小光敏物质称作像素（Pixel）。一块CCD上包含的像素数越多，其提供的画面分辨率也就越高。CCD的作用就像胶片一样，但它是把光信号转换成电荷信号。CCD上有许多排列整齐的光电二极管，能感应光线，并将光信号转变成电信号，经外部采样放大及模数转换电路转换成数字图像信号[1]。 CCD获取的信号最终以电信号输出，而通常用的光纤传输的信号的光信号，所以从CCD传来的信号还需要一个电光转换器件来处理信息，可通过发光二极管等器件来实现，并将信息输入光纤内部。发光二极管是是半导体二极管的一种，可以把电能转化成光能。发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光[2]。信息传输系统主要是光纤。
电子内窥镜图像处理器 电子内窥镜图像处理器由图像处理器主机(含电子内窥镜图像处理器图像处理软件，型号为ENTX-310，版本为V1.0)、监视器及连接线缆组成。本产品用于医疗机构的内镜检查和治疗，与本公司生产的电子内窥镜及冷光源连接使用。本产品是将内窥镜采集到的图像进行处理并传输至监视器，提供图像显示。 1.2结构组成 电子内窥镜图像处理器由图像处理器主机、监视器及连接线缆组成。 1.3软件版本 产品软件为嵌入型软件，其发布版本为V1.0，版本命名规则如下： a) V代表软件版本； b) 1表示重大增强类软件更新。包括修改重大BUG、增加重要功能等； c) 0表示轻微增强类软件更新。包括修改轻微BUG、增加简单功能等。 1.4本产品是与北京XXXX医疗科技发展有限责任公司生产的电子内窥镜及冷光源连接使用，与本产品配套使用的冷光源接口应为DB15，内窥镜电气接口应为3K316型，鼠标及键盘接口应为USB 2.0。 2.1正常工作条件 a)电源电压：AC220V，50Hz； b)环境温度：+10℃～+40℃； c)相对湿度：30%～75%； d)气压：700hPa～1080hPa。 2.2外观 整机外表面应平整、光洁，不得有腐蚀斑、污物、明显划痕以及锋棱、毛刺等缺陷。 2.3最低照度 最低照度不大于3lx。 2.4信噪比 信噪比大于50dB（A）。 2.5白平衡 可以设置白平衡。 2.6软件功能 2.6.1图像冻结和释放 可以进行图像的冻结和释放，截取当前检查或手术过程中的图像。 2.6.2轮廓设置 可以进行轮廓类型设置，轮廓类型为：圆角或者方角。 2.6.3亮度设置 可以进行亮度设置，等级范围：-10～10，步长为1。 2.6.4曝光设置 可以进行曝光设置，等级范围：-10～0，步长为1。 2.6.5增益设置 可以进行增益设置，等级范围：0～10，步长为1。 2.6.6色调调节
2010年第25卷 05期 V OL.25 No.05 97 设备运行与保障 OPERATION & GUARANTEE FOR INSTRUMENTS 1 概述 医用电子内窥镜是一种可插入人体体腔和脏器内腔进行直接观察、诊断、治疗的集光、机、电等高精尖技术于一体的医用电子光学仪器。医用电子内窥镜是传统内窥镜技术与现代计算机技术、微电子技术等高新技术的不断发展和融合的产物[1]。通过它能直接观察人体内脏器官的组织形态，可提高诊断的准确性。结合医用内窥镜实施的内外科诊疗技术的诸多优点已为医学界所共识[2]。电子内窥镜是继第一代硬式胃镜和第二代光导纤维内镜之后的第三代内窥镜。1983年,美国WelchAllyn 公司研制成功了电子内窥镜,使内窥镜技术跨入电子时代。所谓电子内窥镜是由导光玻璃纤维束传导冷光照明及由导像纤维束或CCD 传导图像，并由金属网管制成插入管，镜身在各种弯曲状态下都能清晰地观察到人体内腔隙管道的一种集光学、机械、电子的装置[3] 。与CT、B 超图像成像原理不同，电子内窥镜不是通过光学镜头或光导纤维传导图像，而是利用视频处理器内装备的光源发出的光经光导纤维导入受检体腔内，由装配在电子内窥镜先端部的图像传感器CCD(charge coupled device)接收体腔内的反射光，并将光转换成电信号，再通过导线将信号输送到视频处理器，视频处理器将这些电信号经过贮存和处理，最后传输到监视器屏幕上显示出受检脏器的高清晰度的、色彩逼真的图像[4] ，用于观察和诊断,且可供多人同时观看,有利于教学和会诊,也有利于助手与手术者的紧密配合。在给病人检查的过程中，电子内窥镜承担着图像的采集与处理的功能。电子内窥镜在国内大中型医院内镜室的诊断和治疗活动中起着十分重要的作用。整套电子内窥镜包括: 电子内镜、冷光源、视频处理器、显示器和推车等组成[5] 。 医用电子内窥镜按技术特性分为：纤维、电子；按用途分为：医学镜——人体，工业镜——机器；按外部特性分为：GIF(胃)、CF(结肠)、JF(十二指肠)、 SIF(小肠)、ENF(鼻咽喉)、CHF(胆道)等；根据视角分为：直视型，侧视型。 2 常见故障现象及使用维护 2.1 漏水 内镜的检查和治疗过程都是在液体环境下进行的，因此，整个镜体的密封性就显得尤为重要。常见的导致镜体失去密封性的部位是弯曲橡皮和钳道管[6]。内镜漏水严重的会导致电子镜图像出现不良现象甚至引起电路板短路烧坏CCD，它是电子内镜的“心脏”部分，维修成本很高；还可能会引起纤维镜像束出现龟裂或彩虹现象,视野模糊；光束变硬变脆,容易折断,亮度减弱；螺旋管脱落,打角度镜身蛇形；电子镜开关按键短路,不能使用其功能等故障。 常见的有：① 弯曲橡皮漏水。使用质量差的口垫；患者咬住插入部使弯曲橡皮破裂；弯曲橡皮老化引起弯曲橡皮破损；内镜与尖锐附件一起清洗划破弯曲橡皮；钢网破裂扎坏橡皮都会引起弯曲橡皮漏水。② 钳子管道漏水。这主要是医生使用不当引起的。如使用不合适的治疗附件使得钳子管道破裂；使用治疗附件不正确引起钳子管道被插破；插入时遇到阻力,强行将治疗附件推进引起钳子管道被插破等等。③ 其它部位漏水。医生和护士在使用或清洁中如先端部不小心与硬物碰撞使镜头破裂；内镜插入部不小心被夹使内镜损坏等引起。 所以操作医生必须要培训上岗，而且操作内镜时要认真仔细；内镜的清洗消毒程序必须正确规范；有专人负责镜子的维护保养，尤其要注意内镜清洗前一定要通过漏水检测以防损坏镜子。 电子内窥镜的使用和维护 Use and Maintenance of Electronic Endoscope [摘 要] 本文介绍了电子内窥镜在临床上的应用情况，以及其使用、维护和保养注意事项，归纳总结了该仪器在使用过程中出现的较常见故障及其解决方法。 [关键词] 电子内窥镜；CCD ；设备维护 [中图分类号] TH776+.1 [文献标志码] B doi：10.3969/j.issn.1674-1633.2010.05.038[文章编号] 1674-1633(2010)05-0097-02 陈基明，张连强，田晓东 空军总医院 医学工程科，北京 100142 CHEN Ji-ming,ZHANG Lian-qiang,TIAN Xiao-dong Medical Engineering Department,General Hospital of Airforce,Beijing 100142,China 收稿日期：2010-02-13 作者邮箱：chen_jiming@https://www.doczj.com/doc/9f17913169.html,
第36卷第11期 光电工程V ol.36, No.11 2009年11月Opto-Electronic Engineering Nov, 2009 文章编号：1003-501X(2009)11-0075-04 口腔内窥镜系统的设计与实现 吴頔，张红霞，贾大功，井文才，张以谟 ( 天津大学精密仪器与光电子工程学院, 光电信息技术科学教育部重点实验室(天津大学)，天津 300072 ) 摘要：本文设计一种口腔内窥镜，以满足牙科医学应用。整个系统主要由成像系统、照明系统、图像显示及处理系统三个部分组成。系统具有显微放大的功能，并且亮度及色温可调。文中利用光学软件设计、优化了光学成像系统，给出了系统像差曲线，并构造了光学照明系统。论文结尾使用口腔内窥镜对两种牙齿模型进行了测试实验，系统成像分辨力高于100 lp/mm，图像清晰，可以观察到牙齿表面的细节。实验结果表明，系统能够满足牙科医学使用要求。 关键词：口腔内窥镜；光学系统；照明系统；牙齿模型 中图分类号：TH74；R781 文献标志码：A doi：10.3969/j.issn.1003-501X.2009.11.016 Design and Realization of Oral Cavity Endoscope System WU Di，ZHANG Hong-xia，JIA Da-gong，JING Wen-cai，ZHANG Yi-mo ( College of Precision Instrument and Opto-Electronics Engineering, Key Laboratory of Opto-Electronic Science and Technology, Ministry of Education (Tianjin University), Tianjin 300072, China ) Abstract: An oral cavity endoscope was designed to meet the practical needs of dentistry. The whole system was composed of imaging system, illuminating system, image display and processing system. The system has the function of micro-amplification, and the brightness and color temperature is adjustable. In this paper, optics software was used to design and optimize the optics imaging system, and gave out the aberration curve. The illumination system was constructed. In the ending of the papers, the oral cavity endoscope was used to test two teeth model. The system resolution is higher than 100 lp/mm and the image is clear. The details of tooth surface can be observed. The experiment results show that the system could meet the requirements of dental medical application. Key words: oral cavity endoscope; optical system; illumination system; teeth model 0 引言 近年来，口腔内窥镜在口腔临床医学中得到迅速普及与广泛应用[1-3]。它通过将观测探头伸入口腔，在自备光源的照明下，由成像镜头摄取牙齿的细节，成像在COMS或CCD图像传感器上，经过光电转换和图像信号处理后送到显示器上，显示清晰放大的图像供医生观察。目前国内口腔内窥镜多为代理国外公司的产品，自行设计研发的口腔内窥镜产品很少[4]。市场上常见的口腔内窥镜，其成像系统一般是投影成像系统或望远成像系统。相应的照明系统使用贴片封装式的LED，其优点是成本低，结构简单。但是这种口腔内窥镜无法观察牙齿细节，并且不易在色温，亮度，发热等方面进行调节，同时需要复杂时序电路控制。 本文利用显微成像系统原理设计一种口腔内窥镜，目的在于观察人眼不易直接看到的牙齿细节，及时发现病变。文中采用图像传感器配合显微成像镜头和光纤照明系统实现清晰的成像效果，并在牙齿模型上 收稿日期：2009-03-03；收到修改稿日期：2009-06-11 基金项目：国家自然科学基金项目(60577013)；教育部新教师博士点基金项目(200800561022)；天津市自然科学基金项目(2009F2-0019)作者简介：吴頔(1985-)，男(汉族)，辽宁盘锦人。硕士研究生，主要从事口腔观测方面研究。E-mail: wd101101@https://www.doczj.com/doc/9f17913169.html,。
医用内窥镜介绍（一） 内窥镜起源于100年前，主要经历了4个发展阶段，每个阶段都以当时所用器械的主要特征为标志。 硬式内镜阶段（1806～1932）：硬式内镜由德国人Philipp Bozzini首创，由一花瓶状光源、蜡烛和一系列镜片组成，主要用于膀胱和尿道检查。1895年Rosenhein研制的硬式内镜由3根管子呈同心圆状设置，中心管为光学结构，第二层管腔内装上铂丝圈制的灯泡和水冷结构，外层壁上刻有刻度反应进镜深度。1911年Elsner对Rosenhein式胃窥镜作了改进，在前端加上橡皮头做引导之用，但透镜脏污后便无法观察成为主要缺陷，尽管如此，Elsner式胃镜1932年以前仍处于统帅地位。 半屈式内镜阶段（1932～1957）：Schindler从1928年与优秀的器械制作师Georg Wolf 合作研制胃镜，最终在1932年获得成功，定名为Wolf-Schinder式胃镜。之后，许多人对其进行了改造，使之功能更为齐全，更为实用。 光导纤维内镜阶段（1957年至今）：1954年，英国的Hopkins和Kapany发明了光导纤维技术。1957年，Hirschowitz及助手在美国胃镜学会上展示了自行研制的光导纤维内镜。60年代初，日本Olympas厂在光导纤维胃镜基础上，加装了活检装置及照相机，有效地显示了胃照相术。1966年Olympas厂首创前端弯角机构，1967年Machida厂采用外部冷光源，使光量度大增，可发现小病灶，视野进一步扩大，可以观察到十二指肠。近10年随着附属装置的不断改进，如手术器械、摄影系统的发展，使纤维内镜不但可用于诊断，且可用于手术治疗。 电视内镜时代（1983年以后）：1983年Welch Allyn公司研制成功了电子摄像式内镜。该镜前端装有高敏感度微型摄像机，将所记录下的图像以电讯号方式传至电视信息处理系统，然后把信号转变成为电视显像机上可看到的图像。不久日本Olympas厂即推出相应型号胃镜，并占据大部分市场。 影像质量评价 内窥镜在200年里结构发生了4次大的改进，从最初的硬管式内镜、半曲式内镜到纤维内镜，又到如今的电子内镜。随着科技的进步，影像质量也发生了一次次质的飞跃。最初Bozzine研制的第一台硬管内镜以烛光为光源，后来改为灯泡作光源，而当今从内镜获得的是彩色相片或彩色电视图像。这图像不再是组织器官的普通影像，而是如同在显微镜下观察到的微观像，微小病变清晰可辨，可见其影像质量已达到了较高的水平。 医用内窥镜分类 按其发展及成像构造分类：可大体分为3大类：硬管式内镜、光学纤维（软管式）内镜和电子内镜。 按其功能分类：

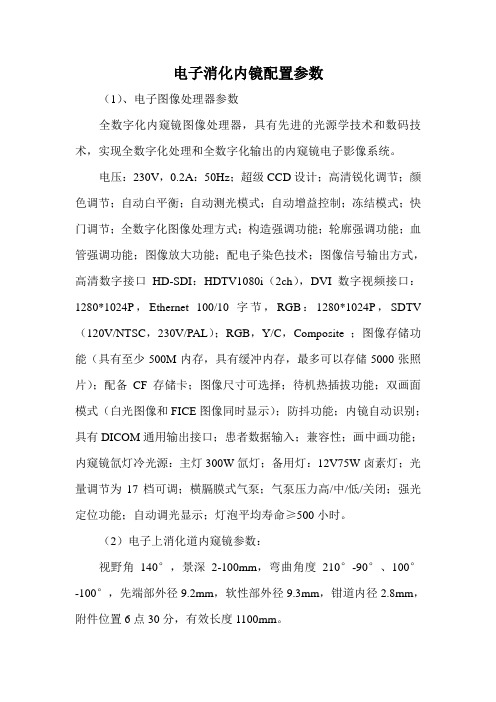

电子消化内镜配置参数 （1）、电子图像处理器参数 全数字化内窥镜图像处理器，具有先进的光源学技术和数码技术，实现全数字化处理和全数字化输出的内窥镜电子影像系统。 电压：230V，0.2A：50Hz；超级CCD设计；高清锐化调节；颜色调节；自动白平衡；自动测光模式；自动增益控制；冻结模式；快门调节；全数字化图像处理方式；构造强调功能；轮廓强调功能；血管强调功能；图像放大功能；配电子染色技术；图像信号输出方式，高清数字接口HD-SDI：HDTV1080i（2ch），DVI数字视频接口：1280*1024P，Ethernet 100/10字节，RGB：1280*1024P，SDTV （120V/NTSC，230V/PAL）；RGB，Y/C，Composite ；图像存储功能（具有至少500M内存，具有缓冲内存，最多可以存储5000张照片）；配备CF存储卡；图像尺寸可选择；待机热插拔功能；双画面模式（白光图像和FICE图像同时显示）；防抖功能；内镜自动识别；具有DICOM通用输出接口；患者数据输入；兼容性；画中画功能；内窥镜氙灯冷光源：主灯300W氙灯；备用灯：12V75W卤素灯；光量调节为17档可调；横膈膜式气泵；气泵压力高/中/低/关闭；强光定位功能；自动调光显示；灯泡平均寿命≥500小时。 （2）电子上消化道内窥镜参数： 视野角140°，景深2-100mm，弯曲角度210°-90°、100°-100°，先端部外径9.2mm，软性部外径9.3mm，钳道内径2.8mm，附件位置6点30分，有效长度1100mm。
