1.选定类型，精度等级，材料及齿数 （1）直齿圆柱硬齿面齿轮传动 （2）精度等级初定为8级 （3）选择材料及确定需用应力 小齿轮选用45号钢，调质处理，（217-255）HBS 大齿轮选用45号钢，正火处理，（162-217）HBS （4）选小齿轮齿数为Z1=24，Z2=3.2x24=76.8.取Z2=77 2. 按齿面接触强度设计计算 （1）初选载荷系数K t 电动机；载荷状态选择：中等冲击；载荷系数K t 的推荐范围为（1.2-2.5），初选载荷系数K t ：1.3， （2）小齿轮转矩 )(29540/97039550000/9550111mm N n P T ?=?==(3)选取齿 宽系数1=d φ. ⑷取弹性影响系数2 1 8.189MPa Z E = ⑸按齿面硬度查得小齿轮的接触疲劳强度极限为MPa 5801lim =σ。大齿轮的接触疲劳强度极限为MPa 5202lim =σ
⑹计算应力循环次数 N 1=60n 1jl h =60X970X1X(16X300X15)=4.470X109 N 99 210397.12 .310470.4?=?= ⑺取接触疲劳寿命系数K .89.0,88.021==HN HN K ⑻计算接触疲劳许用应力 取失效概率为1%，安全系数S=1 []a HN H MP MPa S K 4.5105709.01lim 11=?==σσ []a HN H MP MPa S K 8.46253095.02 lim 22=?== σσ ⑼按齿面接触强度设计计算 ①试算小齿轮分度圆直径 mm Z u u T K d H E d t t 248.56)8 .4628.189(2.32.4110954.28.132.2)][(132.232 43211=???=+?σφ②计算齿 轮圆周转速v 并选择齿轮精度 s m n d V t /48.21000 60970 248.561000 601 1=???= ?= ππ ③计算齿轮宽度b mm d b t d 248.56248.5611=?=?=φ
小齿轮切削加工工艺设计 说明书 课程设计题目：小齿轮 前言 齿轮是工业生产中的重要基础零件，其加工质量和加工能力反映一个国家的工业水平。实现齿轮加工的数控化和自动化，加工和检测的一体化是目前齿轮加工的发展趋势。齿轮加工机床是加工各种圆柱齿轮、锥齿轮和其他带齿零件齿部的机床。齿轮加工机床的品种规格繁多，有加工几毫米直径齿轮的小型机床，加工十几米直径齿轮的大型机床，还有大量生产用的高效机床和加工精密齿轮的高精度机床。齿轮加工机床广泛应用在汽车、拖拉机、机床、工程机械、矿山机械、
冶金机械、石油、仪表、飞机和航天器等各种机械制造业中。本课程设计的是小齿轮，其具体设计内容下文将做详细介绍。
目录 机械加工说明书 (1) 前言 (1) 1. 分析零件工作图和产品装配图 (4) 2. 工艺审查 (4) 3确定毛坯的种类和制造方法 (4) 4.拟定机械加工工艺路线 (5) 4.1选择定位基准 (5) 4.3安排加工顺序以及热处理 (7) 4.4检验 (8) 5.确定各工序所需的机床和工艺设备 (8) 6.确定各工序的加工余量，计算工序尺寸和公差 (9) 7.参考文献 (10)
1. 分析零件工作图和产品装配图 阅读零件工作图，以了解产品的用按在途、性能及工作条件，明确产品在零件中的位置、公用及其主要技术条件。 该小齿轮是与齿数为129的大齿轮配合使用，属于高速级齿轮，其齿面受力较大，所以加工的时候需满足有一定的强度要求。 2.工艺审查 该小齿轮主要技术参数有：齿轮类型属于渐开式直齿圆柱齿轮，材料是40MnB，齿数为24，模数为6，压力角为20°，齿顶高系数为1,顶隙系数为0.25，制造精度7-7-7GK，配对齿轮齿数129，以及配对后的中心距为459。材料需要调制处理。零件图如上图所示。 分析零件图可知，齿轮的最高粗糙度要求为Ra3.2,为零件图所示齿轮右端面、内孔面、键槽两侧面、轮齿齿面。为满足零件的粗糙度要求，零件图所示齿轮右侧面需先进行粗车，然后进行精车；键槽两侧面的粗糙度要求，在进行插键槽的过程中即可得到保证；齿轮轴孔须经半精铰才可满足粗糙度要求；轮齿齿面的粗糙度要求需有粗磨予以满足。零件图上，轴孔左端面和齿轮齿顶的粗糙度要求均为Ra6.3，根据各加工方法表面粗糙度表分析，需对这两个表面进行半精车。其他面在粗车后即可满足粗糙度要求。综上所述，除了齿轮齿面需要粗磨之外，其他表面都可将精车、半精车或精铰作为终加工，来满足零件的粗糙要求。切削齿轮需要用到的设备有车床、滚齿机、磨齿机、插床、钳工台等。 3确定毛坯的种类和制造方法 对已如图块状金属一般选择铸造制作毛坯，但是由于齿轮属于特殊零件，需要高强度要求，一般的经济铸造无法满足设计要求，所以毛坯应该选择锻造成型。 各类毛坯的特点
1、根据负载、以及运动状态（速度、是垂直运动还是水平运动）来计算驱动功率 2、初步估定齿轮模数（必要时，后续进行齿轮强度校核，若在强度校核时，发现模数选得太小，就必须重新确定齿轮模数，关于齿轮模数的选取，一般凭经验、或是参照类比，后期进行安全校核） 3、进行初步的结构设计，确定总传动、以及确定传动级数（几级传动） 4、根据总传动比进行分配，计算出各级的分传动比 5、根据系统需要进行详细的传动结构设计（各个轴系的详细设计），这样的设计一般还在总装图上进行。 6、在结构设计的时候，若发现前期的参数不合理（包括齿轮过大、相互有干涉、制造与安装困难等），就需要及时的返回上面程序重新来过 7、画出关键轴系的简图（一般是重载轴，当然，各个轴系都做一遍当然好），画出各个轴端的弯矩图、转矩图，从而找出危险截面，并进行轴的强度校核 8、低速轴齿轮的强度校核 9、安全无问题后，拆分零件图 渐开线圆柱齿轮传动设计程序主要用于外啮合渐开线圆柱标准直齿齿轮传动设计、渐开线圆柱标准斜齿齿轮传动设计和渐开线圆柱变位齿轮传动设计。程序中的各参数和各设计方法符合相关的国家标准，即：渐开线圆柱齿轮基本轮廓（GB/T1356－2001）、渐开线圆柱齿轮模数（GB/T1357－1987等效采用ISO54－1977），以及《渐开线圆柱齿轮承载能力计算方法》（GB/T3480－1997等效ISO6336－1966）、渐开线圆柱齿轮精度（GB/T10095－2001等效ISO1328－1997）。程序根据输入的齿轮传动设计参数和相关设计要求，进行齿轮几何尺寸的计算、齿轮接触疲劳强度校核和弯曲疲劳强度校核的计算，以及相关公差值的计算等。整个设计过程分步进行，界面简洁，操作方便 硬齿面齿轮 风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。输出轴上的齿轮承受中间轴传过来的扭矩，同时也承受输出端刹车时带来的刹车力矩。 一、齿轮箱输入轴、中间轴和输出轴上各种齿轮的受力分析 风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。输出轴上的齿轮承受中间
浙江工业大学 两级斜齿圆柱齿轮减速器的轴系设计计算 说明书 姓名：郑超超 学号：201302070426 班级：机电5班 设计时间：2016年1月9日
目录 第一章拟定传动方案 (2) 第二章运动参数计算 (2) 1.传动比的分配 (2) 2.运动和动力参数的计算 (3) 第三章各传动零件的设计计算 (4) 参考文献 (18)
第一章 拟定传动方案 本课程设计的任务是设计两级斜齿圆柱齿轮减速器的轴系。根据设计要求，减速器的输入轴转速为2890r/min ，输出轴转速为300r/min ，输入轴功率为4kw 。计算得到总传动比为9.63min /300min /2890=== r r n n i w m 。 减速器的运动简图如下： 图-1 两级展开式圆柱齿轮减速器运动简图第二章 运动参数计算 第二章 运动参数计算 1.传动比的分配 总传动比为：9.63== w m n n i 取 4.25=f i ，s i =2.27
2.运动和动力参数的计算 取圆柱斜齿轮传动效率取为97.0=g η，一对滚动轴承的效率取为995.0=r η[1] 。 1、 各轴转速 min /2890r n n m I == min /6804.25 min /2890r r i n n f I II === min /3002.27 min /680r r i n n s II III === 2、 各轴输入功率 kw P I 4= kW P P g r I II 3.8697.0995.04=??=??=ηη kW P P g r II III 3.7397.0995.03.86=??=??=ηη 3、 各轴输入转矩 m N n p T I I I ?==13.229550 m N n p T II II II ?==54.219550 m N n p T III III III ?==118.749550
斜齿圆柱齿轮的参数及几何尺寸计算 斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。 1.螺旋角β 右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。 tanβ=πd/ps 对于基圆柱同理可得其螺旋角βb为: 所以有： 通常用分度圆上的螺旋角β斜进行几何尺寸的计算。螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。通常在设计时取。对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。 齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。如何判断左右旋呢？测试一下？ 2.模数 如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn ＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。
3.压力角 因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S上，∠ ACB=90°。在直角△ABD、△ACEJ及△ABC中，、 、、BD=CE，所以有： 法面压力角和端面压力角的关系 4.齿顶高系数及顶隙系数： 无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即 5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示： 从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。当一对斜齿轮的模数、齿数一定时，可以通过改变螺旋角β的方法来凑配中心距。
机械基础课程设计 说明书 题目名称：二级圆柱齿轮减速器 学院: 核技术与自动化工程学院专业: 机械工程及其自动化 班级: 机械三班 指导老师: 王翔（老师） 学号: 201106040322 姓名: 陈建龙 完成时间: 2014年1月11日 评定成绩：
目录一课程设计书 二设计要求 三设计过程 1.传动装置总体设计方案 2. 电动机的选择 3. 确定传动装置的总传动比和分配传动比 4. 计算传动装置的运动和动力参数 5. 设计V带和带轮 6. 减速器内齿轮传动设计 6.1高速级齿轮的设计 6.2低速级齿轮的设计 7.滚动轴承和传动轴的设计 7.1输出轴及其所配合轴承的设计 7.1中间轴及其所配合轴承的设计 7.1输入轴及其所配合轴承的设计 8. 键联接设计 9. 箱体结构的设计 10.润滑密封设计 四设计小结 五参考资料
二 设计要求 题目： 工作条件：双班制工作，有轻度振动，小批量生产，单向传动，轴承寿命2年，减速器使用年限为6年，运输带允许误差5%+- 三 设计过程 题号 运输带有效应力 （F/N ） 运输带速度 V （m/s ） 卷筒直径 D （mm ） 已知数据 9600 0.24 320 1.传动装置总体设计方案: 1. 组成：传动装置由电机、减速器、工作机组成。 2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀， 要求轴有较大的刚度。 3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。 其传动方案如下： η2η3 η5 η4 η1 I II III IV Pd Pw 传动装置总体设计图
例题：已知小齿轮传递的额定功率P=95 KW，小斜齿轮转速n1=730 r/min,传动比i=3.11,单向运转，满载工作时间35000h。 1.确定齿轮材料，确定试验齿轮的疲劳极限应力 参考齿轮材料表，选择齿轮的材料为： 小斜齿轮：38S i M n M o,调质处理，表面硬度320～340HBS（取中间值为330HBS） 大斜齿轮：35S i M n, 调质处理, 表面硬度280～300HBS（取中间值为290HBS） 注：合金钢可提高320～340HBS 由图16.2-17和图16.2-26，按MQ级质量要求选取值，查得齿轮接触疲劳强度极限σHlim及基本值σFE： σHlim1=800Mpa, σHlim2=760Mpa σFE1=640Mpa, σFE2=600Mpa
2.按齿面接触强度初步确定中心距，并初选主要参数：按公式表查得： a≥476（u+1）√KT1 φ a σHP2u 3 1)小齿轮传递扭矩T1： T1=9550×P n1 =9549× 95 730 =1243N.m 2)载荷系数K：考虑齿轮对称轴承布置，速度较低，冲击负荷较大，取K=1.6 3)查表16.2-01齿宽系数φα：取φα=0.4
4)齿数比u=Z2/Z1=3.11 5)许用接触应力σHP：σ HP =σHlim S Hmin 查表16.2-46，取最小安全系数s Hmin=1.1，按大齿轮计算σ HP2=σHlim2 S Hmin2 =760 1.1 MPa= 691MPa 6)将以上数据代入计算中心距公式：a≥476(3.11+1)√ 1.6×1243 0.4×6912×3.11 3 =292.67mm 取圆整为标准中心距a =300mm 7）确定模数：按经验公式m n=(0.007～0.02)α=(0.007～0.02)x300mm=2.1～6mm 取标准模数m n=4mm 8）初选螺旋角β=9°，cosβ= cos9°=0.988 9）确定齿数：z1=2acosβ m n(u+1)=2×300×0.988 4×(3.11+1) =36.06 Z2=Z1i=36.03×3.11=112.15 Z1=36,Z2=112 实际传动比i实=Z2/Z1=112/36=3.111 10）求螺旋角β：
斜齿轮传动设计步骤 已知：传递功率p ，转速1n 、2n （或传动比i ，齿数比u ）；齿轮的布置情况，载荷的变动情况，每天工作 小时数，使用年限等。 设计：齿轮的材料，热处理，主要尺寸等 步骤： 1．选择齿轮材料：大小齿轮材料、热处理、硬度（查表7—8）、选择精度等级（一般6~9级），初选螺旋角()815β 。 根据设计要求，可以取软齿面，也可以取硬齿面。 软齿面是指：HBW1，HBW2≤350，或HBW1＞350，HBW2＜350 注意：HBW1=HBW2+（30～50） （1为小齿轮、2为大齿轮） 硬齿面是指：HRC 1可以等于HRC 2，也可以HRC 1＞HRC 2，即HBW 1，HBW 2>350HBW 选择小齿轮的齿数：Z 1=20~40（闭式传动） Z 1=17~20（开式传动） 2．确定许用应力 1）许用接触应力的确定 式（7-24） []lim H b H HL H K S σ σ= ① 由表7-8 ，查lim 1H b σ 、lim 2H b σ，并取二者的小值计算[]H σ ② 取安全系数 H S (课本：P145) ③ 计算应力循环次数60nt H N =, n 是与[]H σ对应齿轮的转速。 ④ 由图7-35 查循环基数 0H N ⑤ 计算 HL K = 当H H0N >N 时，取1HL K = ⑥ 计算[]H σ 2) 许用弯曲应力 式(7-30) []lim F b F FC FL F K K S σσ= ①由表7-9，查lim 1F b σ ，lim 2F b σ ②取安全系数F S （课本：P148） ③取K FC （课本：P148） ④计算K FL F V H N =N ，6 F0N =410? 当 HBW ≤350 时，FL K =1 ，但≤2 ⑤计算[]1F σ 、[]2F σ 3. 61 11 T =9.5510 P n ? (单位：P 1:KW ；n 1:rpm ；T 1：Nmm 。有时T 1是已知的不用计算) 4.根据接触强度，试求小齿轮分度圆直径1t d （说明：下标t 表示 test ，即试算） 式（7-23） 1t d d K =初步计算时，取d K = 由表7-7查d ψ；图7-32查K β； 求出1t d 。 （因为是试算，不用取整数） 5. 精确计算小齿轮分度圆直径 1.76cos H Z β= ；E Z =

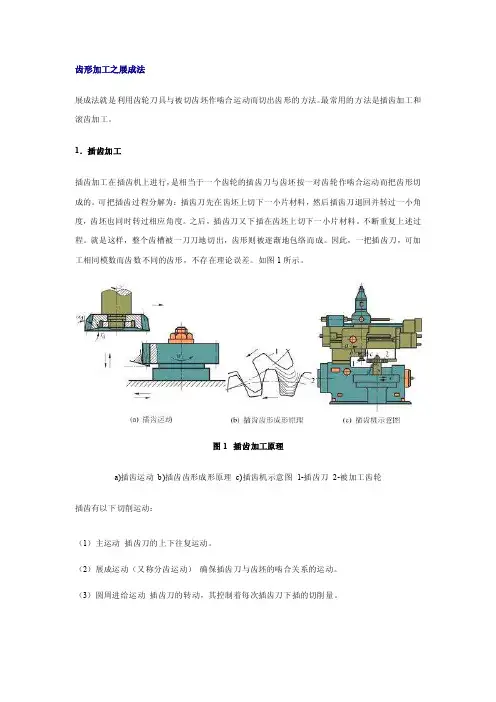

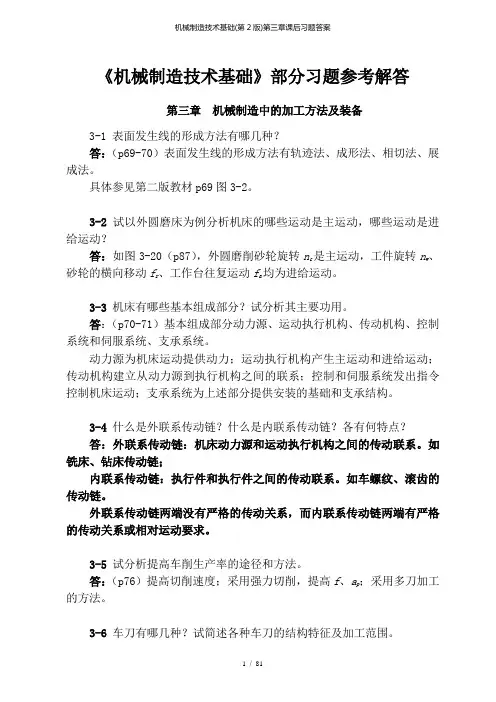

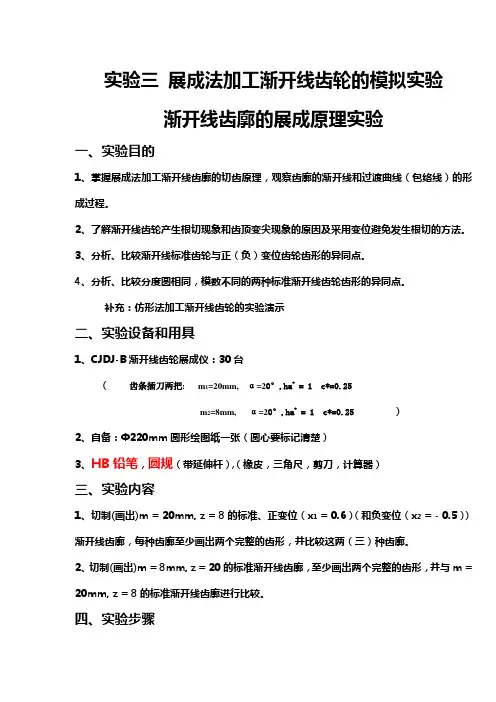

圆柱齿轮齿形加工方法和加工方案 一个齿轮的加工过程是由若干工序组成的。为了获得符合精度要求的齿轮，整个加工过程都是围绕着齿形加工工序服务的。齿形加工方法很多，按加工中有无切削，可分为无切削加工和有切削加工两大类。 无切削加工包括热轧齿轮、冷轧齿轮、精锻、粉末冶金等新工艺。无切削加工具有生产率高，材料消耗少、成本低等一系列的优点，目前已推广使用。但因其加工精度较低，工艺不够稳定，特别是生产批量小时难以采用，这些缺点限制了它的使用。 齿形的有切削加工，具有良好的加工精度，目前仍是齿形的主要加工方法。按其加工原理可分为成形法和展成法两种。 成形法的特点是所用刀具的切削刃形状与被切齿轮轮槽的形状相同，如图9-3所示。用成形原理加工齿形的方法有：用齿轮铣刀在铣床上铣齿、用成形砂轮磨齿、用齿轮拉刀拉齿等方法。这些方法由于存在分度误差及刀具的安装误差，所以加工精度较低，一般只能加工出9 ~10级精度的齿轮。此外，加工过程中需作多次不连续分齿，生产率也很低。因此，主要用于单件小批量生产和修配工作中加工精度不高的齿轮。 展成法是应用齿轮啮合的原理来进行加工的，用这种方法加工出来的齿形轮廓是刀具切削刃运动轨迹的包络线。齿数不同的齿轮，只要模数和齿形角相同，都可以用同一把刀具来加工。用展成原理加工齿形的方法有：滚齿、插齿、剃齿、珩齿和磨齿等方法。其中剃齿、珩齿和磨齿属于齿形的精加工方法。展成法的加工精度和生产率都较高，刀具通用性好，所以在生产中应用十分广泛。 一、滚齿 （一）滚齿的原理及工艺特点
滚齿是齿形加工方法中生产率较高、应用最广的一种加工方法。在滚齿机上用齿轮滚刀加工齿轮的原理，相当于一对螺旋齿轮作无侧隙强制性的啮合，见图9-24所示。滚齿加工的通用性较好,既可加工圆柱齿轮，又能加工蜗轮；既可加工渐开线齿形，又可加工圆弧、摆线等齿形；既可加工大模数齿轮，大直径齿轮。 滚齿可直接加工8~9级精度齿轮，也可用作7 级以上齿轮的粗加工及半精加工。滚齿可以获得较高的运动精度，但因滚齿时齿面是由滚刀的刀齿包络而成，参加切削的刀齿数有限，因而齿面的表面粗糙度较粗。为了提高滚齿的加工精度和齿面质量，宜将粗精滚齿分开。（二）滚齿加工质量分析 1.影响传动精度的加工误差分析 影响齿轮传动精度的主要原因是在加工中滚刀和被切齿轮的相对位置和相对运动发生了变化。相对位置的变化(几何偏心)产生齿轮的径向误差；相对运动的变化(运动偏心)产生齿轮的切向误差。 (1)齿轮的径向误差齿轮径向误差是指滚齿时，由于齿坯的实际回转中心与其基准孔中心不重合，使所切齿轮的轮齿发生径向位移而引起的周节累积公差，如图9—4所示。 齿轮的径向误差一般可通过测量齿圈径向跳动△Fr反映出来。切齿时产生齿轮径向误差的主要原因如下： ①调整夹具时，心轴和机床工作台回转中心不重合。 ②齿坯基准孔与心轴间有间隙，装夹时偏向一边。 ③基准端面定位不好，夹紧后内孔相对工作台回转中心产生偏心。
参考表8.2-90(各类钢材和热处理的特点及使用条件)、表8.2-91（调质及表面淬火齿轮用钢的选择）、表8.2-95（齿轮常用钢材的力学性能）、表8.2-96（齿轮工作齿面硬度及其组合应用举例），选择齿轮的材料为 小齿轮:40Cr，调质+高级感应加热淬火，表面硬度320-340HBW 大齿轮:40Cr，调质+高级感应加热淬火，表面硬度 由图8.2-16和图8.2-29，按.MQ级质量要求取值，查得 ζ Hlim1=1020MPa，ζ Hlim2 =1020MPa ζ FE1=800MPa，ζ FE2 =800MPa (2)按齿面接触强度初步确定中心距，并初选主要参数 按表8. 2-35 1）小齿轮传递转矩T 1： T 1=9549*P/n 1 =9549*80/730=1046N.m 2)载荷系数K:考虑齿轮对称轴承布置，速度较低，冲击负荷较大，取K=1.6 3）齿宽系数：取 4）齿数比u：赞取u=i=3.11 5）许用接触应力ζ HP 按表8.2-35, ζ HP =ζ Hlim /ζ Hmin ， 取最小安全系数S Hmin =1.1，按大齿轮计算，ζ HP2 =ζ Hlim2 /ζ Hmin =461MPa 6)将以上数据代人计算中心距的公式 a≥476*（3.11+1）*……=276.67mm 圆整为标准中心距a=300mm。 7）确定模数:按经验公式m n =（0.007~0.02）*a=2.1~6mm 取标准模数m n =4mm 8)初取螺旋角β=9°，cos9° = 0. 98800 9)确定齿数:z 1=2*a*cosβ/m n (u+1)=36.06 Z 2 =z 1 *u=112.15 取z 1=36，z 2 =112 实际传动比：i 实=z 2 /z 1 =3.111 10)精求螺旋角β:

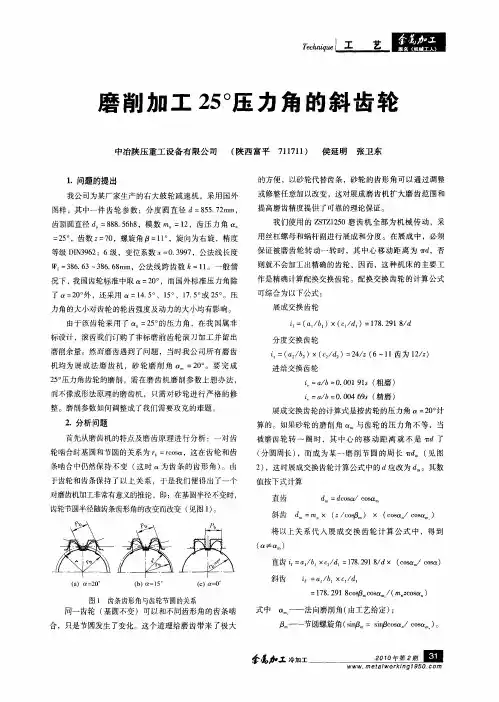

第2章渐开线圆柱齿轮几何参数设计计算 2．1 概述 渐开线圆柱齿轮设计是齿轮传动设计中最常用、最典型的设计，掌握其设计方法是齿轮设计者必须具备的，对于其它类型的传动也有很大的帮助。在此重点讨论渐开线圆柱齿轮设计的设计技术。 2．2 齿轮传动类型选择 直齿（无轴向力） 斜齿（有轴向力，强度高，平稳） 双斜齿（无轴向力，强度高，平稳、加工复杂） 2．3 齿轮设计的主要步骤 多级速比分配 单级中心距估算 齿轮参数设计 齿轮强度校核 齿轮几何精度计算 2．4 齿轮参数设计原则 （1) 模数的选择 模数的选择取决于齿轮的弯曲承载能力，一般在满足弯曲强度的条件下，选择较小的模数，对减少齿轮副的滑动率、増大重合度，提高平稳性有好处。但在制造质量没有保证时，应选择较大的模数，提高可靠性，模数増大对动特性和胶合不利。 模数一般按模数系列标准选取，对动力传动一般不小于2 对于平稳载荷：mn=(0.007-0.01)a 对于中等冲击：mn=(0.01-0.015)a 对于较大冲击：mn=(0.015-0.02)a （2）压力角选择 an=20 大压力角（25、27、28、30）的优缺点：
优点：齿根厚度和渐开线部分的曲率半径增大，对接触弯曲强度有利。齿面滑动速度减小，不易发生胶合。根切的最小齿数减小。缺点：齿的刚度增大，重合度减小，不利于齿轮的动态特性。轴承所受的载荷增大。过渡曲线长度和曲率半径减小，应力集中系数增大。 小压力角（14.5、15、16、17.5、18）的优缺点： 优点：齿的刚度减小，重合度增大，有利于齿轮的动态特性。轴承所受的载荷减小。缺点：齿根厚度和渐开线部分的曲率半径减小，对接触弯曲强度不利。齿面滑动速度增大，易发生胶合。根切的最小齿数增多。 （3）螺旋角选择 斜齿轮螺旋角一般应优先选取整:10-13. 双斜齿轮螺旋角一般应优先选取:26-33. 螺旋角一般优先取整数，高速级取较大，低速级取较小。 考虑加工的可能性。 螺旋角增大的优缺点： 齿面综合曲率半径增大，对齿面接触强度有利。 纵向重合度增大，对传动平稳性有利。 齿根的弯曲强度也有所提高（大于15度后变化不大）。 轴承所受的轴向力增大。 齿面温升将增加，对胶合不利。 断面重合度减小。 （4）齿数的选择 最小齿数要求（与变位有关） 齿数和的要求 齿数互质要求 大于100齿的质数齿加工可能性问题（滚齿差动机构） 高速齿轮齿数齿数要求 增速传动的齿数要求 （5）齿宽和齿宽系数的选择 一般齿轮的齿宽由齿宽系数来确定， φa=b/a φd=b/d1 φm=b/mn φa=(0.2-0.4)
直齿圆柱齿轮设计 1.齿轮传动设计参数的选择 齿轮传动设计参数的选择： 1）压力角α的选择 2）小齿轮齿数Z1的选择 3）齿宽系数φd的选择 齿轮传动的许用应力 精度选择 压力角α的选择 由《机械原理》可知，增大压力角α，齿轮的齿厚及节点处的齿廓曲率半径亦皆随之增加，有利于提高齿轮传动的弯曲强度及接触强度。我国对一般用途的齿轮传动规定的压力角为α=20o。为增强航空有齿轮传动的弯曲强度及接触强度，我国航空齿轮传动标准还规定了α=25o的标准压力角。但增大压力角并不一定都对传动有利。对重合度接近2的高速齿轮传动，推荐采用齿顶高系数为1～1.2，压力角为16 o～18 o的齿轮，这样做可增加齿轮的柔性，降低噪声和动载荷。 小齿轮齿数Z 1 的选择 若保持齿轮传动的中心距α不变，增加齿数，除能增大重合度、改善传动的平稳性外，还可减小模数，降低齿高，因而减少金属切削量，节省制造费用。另外，降低齿高还能减小滑动速度，减少磨损及减小胶合的可能性。但模数小了，齿厚随之减薄，则要降低齿轮的弯曲强度。不过在一定的齿数范围内，尤其是当承载能力主要取决于齿面接触强度时，以齿数多一些为好。 闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多 一些为好，小一些为好，小齿轮的齿数可取为z 1 =20~40。开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿 数，一般可取z 1 =17~20。 为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z 1≥17。Z 2 =u·z 1 。 齿宽系数φ d 的选择
由齿轮的强度公式可知，轮齿越宽，承载能力也愈高，因而轮齿不宜过窄；但增 大齿宽又会使齿面上的载荷分布更趋不均匀，故齿宽系数应取得适合。圆柱齿轮齿宽系数的荐用值列于下表。对于标准圆柱齿轮减速器，齿宽系数取为 所以对于外捏合齿轮传动φ a 的值规定为0.2，0.25，0.30，0.40，0.50，0.60，0.80，1.0，1.2。运用设计计算公式时，对于标准减速器，可先选定再用上式计 算出相应的φ d 值 表：圆柱齿轮的齿宽系数φ d 装置状况两支撑相对小齿轮作对 称布置两支撑相对小齿轮作不对 称布置 小齿轮作悬臂布 置 φd0.9～1.4（1.2～1.9）0.7～1.15（1.1～1.65）0.4～0.6 注：1）大、小齿轮皆为硬齿面时φ d 应取表中偏下限的数值；若皆为软齿面或仅大齿轮为 软齿面时φ d 可取表中偏上限的数值； 2)括号内的数值用于人自齿轮，此时b为人字齿轮的总宽度； 3)金属切削机床的齿轮传动，若传递的功率不大时，φ d 可小到0.2； 4)非金属齿轮可取φ d ≈0.5～1.2。 齿轮传动的许用应力 齿轮的许用应力[σ]按下式计算 式中参数说明请直接点击 疲劳安全系数S 对接触疲劳强度计算，由于点蚀破坏发生后只引起噪声、振动增大，并 不立即导致不能继续工作的后果，故可取S=S H =1。但是，如果一旦发生断齿，就 会引起严重的事故，因此在进行齿根弯曲疲劳强度的计算时取S=S F =1.25~1.5.
