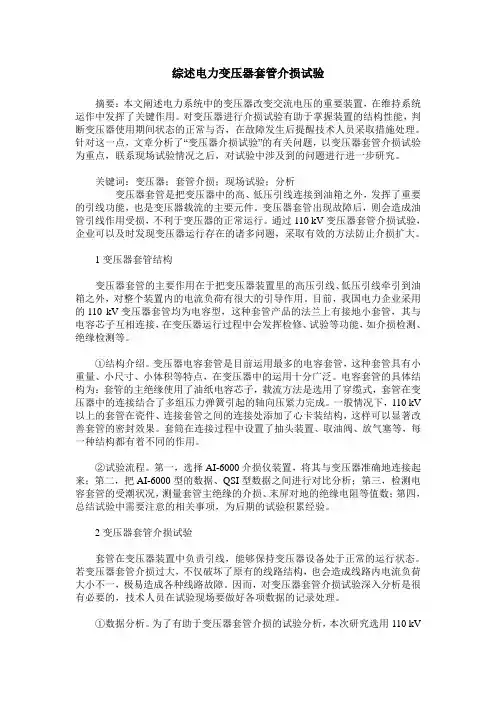

综述电力变压器套管介损试验
摘要：本文阐述电力系统中的变压器改变交流电压的重要装置，在维持系统运作中发挥了关键作用。对变压器进行介损试验有助于掌握装置的结构性能，判断变压器使用期间状态的正常与否，在故障发生后提醒技术人员采取措施处理。针对这一点，文章分析了“变压器介损试验”的有关问题，以变压器套管介损试验为重点，联系现场试验情况之后，对试验中涉及到的问题进行进一步研究。
关键词：变压器；套管介损；现场试验；分析
变压器套管是把变压器中的高、低压引线连接到油箱之外，发挥了重要的引线功能，也是变压器载流的主要元件。变压器套管出现故障后，则会造成油管引线作用受损，不利于变压器的正常运行。通过110 kV变压器套管介损试验，企业可以及时发现变压器运行存在的诸多问题，采取有效的方法防止介损扩大。
1变压器套管结构
变压器套管的主要作用在于把变压器装置里的高压引线、低压引线牵引到油箱之外，对整个装置内的电流负荷有很大的引导作用。目前，我国电力企业采用的110 kV变压器套管均为电容型，这种套管产品的法兰上有接地小套管，其与电容芯子互相连接，在变压器运行过程中会发挥检修、试验等功能，如介损检测、绝缘检测等。
①结构介绍。变压器电容套管是目前运用最多的电容套管，这种套管具有小重量、小尺寸、小体积等特点，在变压器中的运用十分广泛。电容套管的具体结构为：套管的主绝缘使用了油纸电容芯子，载流方法是选用了穿缆式，套管在变压器中的连接结合了多组压力弹簧引起的轴向压紧力完成。一般情况下，110 kV 以上的套管在瓷件、连接套管之间的连接处添加了心卡装结构，这样可以显著改善套管的密封效果。套筒在连接过程中设置了抽头装置、取油阀、放气塞等，每一种结构都有着不同的作用。
②试验流程。第一，选择AI-6000介损仪装置，将其与变压器准确地连接起来；第二，把AI-6000型的数据、QSI型数据之间进行对比分析；第三，检测电容套管的受潮状况，测量套管主绝缘的介损、末屏对地的绝缘电阻等值数；第四，总结试验中需要注意的相关事项，为后期的试验积累经验。
2变压器套管介损试验
套管在变压器装置中负责引线，能够保持变压器设备处于正常的运行状态。若变压器套管介损过大，不仅破坏了原有的线路结构，也会造成线路内电流负荷大小不一，极易造成各种线路故障。因而，对变压器套管介损试验深入分析是很有必要的，技术人员在试验现场要做好各项数据的记录处理。
①数据分析。为了有助于变压器套管介损的试验分析，本次研究选用110 kV
220KV级电力变压器说明书样本 -----------------------作者：-----------------------日期：
220KV级电力变压器说明书 1 概述 该三相电力变压器型号为SFP10-260000/220，西安西电变压器有限责任公司出厂，容量260MVA，额定电压为220KV，冷却方式为强迫油循环风冷却。 2 设备参数 2.1 技术规范 2.1.2 套管电流互感器 2.1.3 变压器套管
5 检修特殊安全措施 5.1 解体阶段条件与要求 5.1.1吊钟罩宜在室内进行，以保持器身清洁。在露天进行时，应选在无尘土飞扬及其它污染的晴天进行，器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤65%为 14H，空气相对湿度≤75%为10H，当器身温度高于空气温度时，可延长2小时。（器身暴露时间是从变压器放油或开启任何一盖板、油塞时起至开始抽真空或注油时为止。）如暴露时间需要超过上述规定，应接入干燥空气装置进行施工。 5.1.2器身温度应不低于周围环境温度，否则应功用真空滤油机循环加热雨，将变压器加热，使器身温度高于环境温度5℃以上。 5.1.3 检查器身时，应由专人进行，穿着专用的检修工作服和鞋，并戴清洁手套，寒冷天气还应戴口罩，照明必须采用低压行灯。 5.1.4 进入器身检查所使用的工具应由专人保管并应编号登记，防止遗留在油箱内和器身上；进入变压器油箱内检修时，需考虑通风，防止工作人员窒息。 5.2 拆、装瓷瓶阶段的安全措施 5.2.1 吊车起吊，必须有专业人员指挥、监护，并有统一信号。 5.2.2 起吊重物前检查起重工具是否符合载荷要求。检查拆、装支持持瓷瓶用的吊带应完好、无损，并符合载荷要示。 5.2.3 起重前应先拆除影响起重工作的各种连接。 5.2.4 起吊瓷瓶时要绑扎牢固、起吊平稳。 5.2.5 瓷瓶拆下后，要竖放在专用支架上，等待检修、试验。 5.2.6 吊装瓷瓶时注意保护，不受撞击、挤压。 5.2.7 竖直安装前，必须装装瓷瓶在空中翻竖。翻竖过程中任何一点都不能着地。
电力变压器试验报告 装设地点：幸福里小区运行编号：14#箱变试验日期：2013.07.25 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 型号电压比制造厂家出厂编号S11—M—630/10 10000/400 南阳市鑫特电气有限公司130274 容量相数接线组别出厂日期630KVA 3 DY0—11 2013.07 二、试验项目： 1、绝缘电阻及吸收比： 测量部位R15”（MΩ）R60”（MΩ）吸收比 高压/低压及地2500 低压/高压及地2500 2、直流电阻：
绕阻S位置 实测值（mΩ）最大不平衡 率% AB BC AC 高压1 1049 1050 1050 0.1 2 993.8 994.2 993.9 3 937.7 938.6 938.1 低压a～o b～o c～o 2.8 1.271 1.281 1.307 3、交流耐压试验： 交流耐压：38 KV 时间：60 S 结论：合格 三、试验结论：合格 四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人： 六、试验人员： 七、备注： 电力变压器试验报告
装设地点：幸福里小区运行编号：15#箱变试验日期：2013.07.25 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 型号电压比制造厂家出厂编号S11—M—650/10 10000/400 南阳市鑫特电气有限公司131105 容量相数接线组别出厂日期630KVA 3 DY0—11 2013.07 二、试验项目： 4、绝缘电阻及吸收比： 测量部位R15”（MΩ）R60”（MΩ）吸收比 高压/低压及地2500 低压/高压及地2500 5、直流电阻： 实测值（mΩ）最大不平衡绕阻S位置 率% AB BC AC 高压 1 1050 1048 1050 0.1

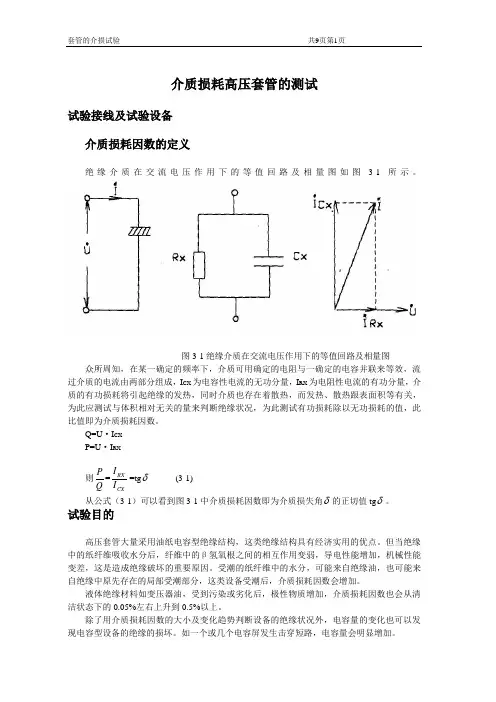

介质损耗高压套管的测试 试验接线及试验设备 介质损耗因数的定义 绝缘介质在交流电压作用下的等值回路及相量图如图3-1所示。 图3-1绝缘介质在交流电压作用下的等值回路及相量图 众所周知，在某一确定的频率下，介质可用确定的电阻与一确定的电容并联来等效，流 过介质的电流由两部分组成，I CX 为电容性电流的无功分量，I RX 为电阻性电流的有功分量，介 质的有功损耗将引起绝缘的发热，同时介质也存在着散热，而发热、散热跟表面积等有关， 为此应测试与体积相对无关的量来判断绝缘状况，为此测试有功损耗除以无功损耗的值，此 比值即为介质损耗因数。 Q=U ·I CX P=U ·I RX 则Q P =CX RX I I =tg δ (3-1) 从公式（3-1）可以看到图3-1中介质损耗因数即为介质损失角δ的正切值tg δ。 试验目的 高压套管大量采用油纸电容型绝缘结构，这类绝缘结构具有经济实用的优点。但当绝缘 中的纸纤维吸收水分后，纤维中的β氢氧根之间的相互作用变弱，导电性能增加，机械性能 变差，这是造成绝缘破坏的重要原因。受潮的纸纤维中的水分，可能来自绝缘油，也可能来 自绝缘中原先存在的局部受潮部分，这类设备受潮后，介质损耗因数会增加。 液体绝缘材料如变压器油，受到污染或劣化后，极性物质增加，介质损耗因数也会从清 洁状态下的0.05%左右上升到0.5%以上。 除了用介质损耗因数的大小及变化趋势判断设备的绝缘状况外，电容量的变化也可以发 现电容型设备的绝缘的损坏。如一个或几个电容屏发生击穿短路，电容量会明显增加。
