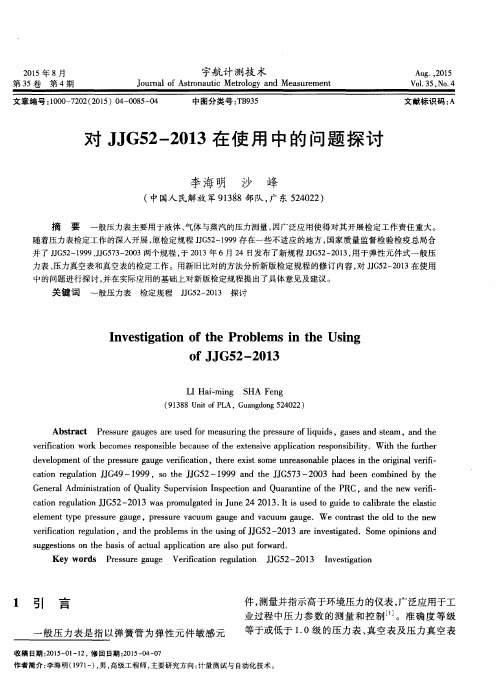

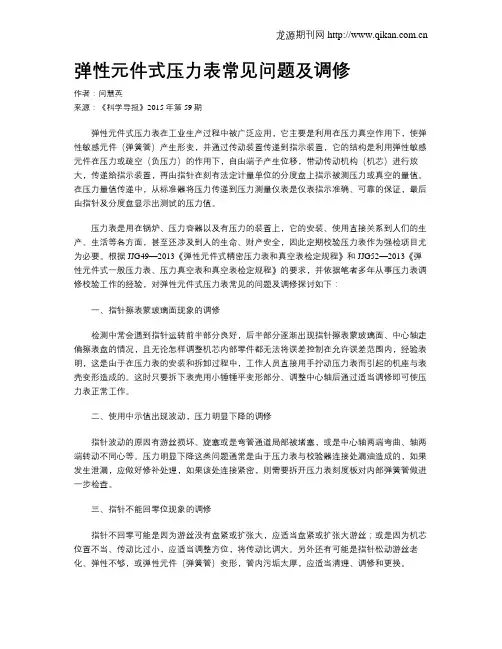

弹性元件式压力表常见问题及调修作者：闫慧英来源：《科学导报》2015年第59期弹性元件式压力表在工业生产过程中被广泛应用，它主要是利用在压力真空作用下，使弹性敏感元件（弹簧管）产生形变，并通过传动装置传递到指示装置，它的结构是利用弹性敏感元件在压力或疏空（负压力）的作用下，自由端子产生位移，带动传动机构（机芯）进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指示被测压力或真空的量值。
在压力量值传递中，从标准器将压力传递到压力测量仪表是仪表指示准确、可靠的保证，最后由指针及分度盘显示出测试的压力值。
压力表是用在锅炉、压力容器以及有压力的装置上，它的安装、使用直接关系到人们的生产、生活等各方面，甚至还涉及到人的生命、财产安全，因此定期校验压力表作为强检项目尤为必要。
根据JJG49—2013《弹性元件式精密压力表和真空表检定规程》和JJG52—2013《弹性元件式一般压力表、压力真空表和真空表检定规程》的要求，并依据笔者多年从事压力表调修校验工作的经验，对弹性元件式压力表常见的问题及调修探讨如下：一、指针擦表蒙玻璃面现象的调修检测中常会遇到指针运转前半部分良好，后半部分逐渐出现指针擦表蒙玻璃面、中心轴走偏擦表盘的情况，且无论怎样调整机芯内部零件都无法将误差控制在允许误差范围内，经验表明，这是由于在压力表的安装和拆卸过程中，工作人员直接用手拧动压力表而引起的机座与表壳变形造成的。
这时只要拆下表壳用小锤锤平变形部分、调整中心轴后通过适当调修即可使压力表正常工作。
二、使用中示值出现波动，压力明显下降的调修指针波动的原因有游丝损坏、旋塞或是弯管通道局部被堵塞，或是中心轴两端弯曲、轴两端转动不同心等。
压力明显下降这类问题通常是由于压力表与校验器连接处漏油造成的，如果发生泄漏，应做好修补处理，如果该处连接紧密，则需要拆开压力表刻度板对内部弹簧管做进一步检查。
三、指针不能回零位现象的调修指针不回零可能是因为游丝没有盘紧或扩张大，应适当盘紧或扩张大游丝；或是因为机芯位置不当、传动比过小，应适当调整方位，将传动比调大。

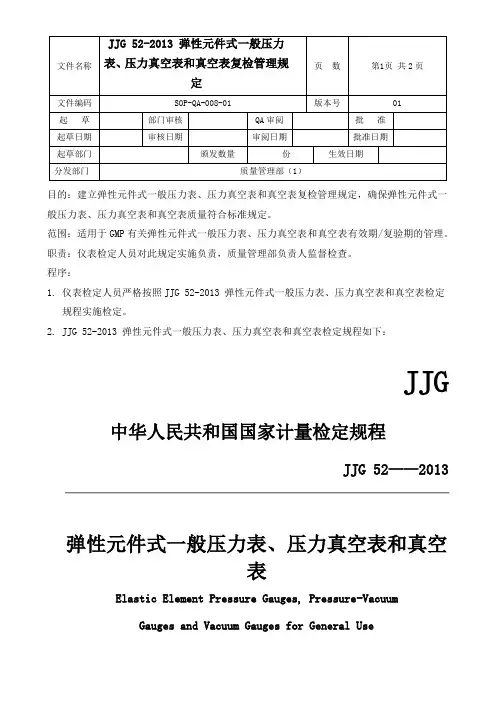

目的：建立弹性元件式一般压力表、压力真空表和真空表复检管理规定，确保弹性元件式一般压力表、压力真空表和真空表质量符合标准规定。
范围：适用于GMP有关弹性元件式一般压力表、压力真空表和真空表有效期/复验期的管理。
职责：仪表检定人员对此规定实施负责，质量管理部负责人监督检查。
程序：1.仪表检定人员严格按照JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程实施检定。
2.JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程如下：JJG 中华人民共和国国家计量检定规程JJG 52——2013弹性元件式一般压力表、压力真空表和真空表Elastic Element Pressure Gauges, Pressure-VacuumGauges and Vacuum Gauges for General Use2013-06-24发布 2013-12-24实施国家质量监督检验检疫总局发布2.1 范围本规程适用于弹性元件式一般压力表、压力真空表和真空表（以下简称压力表）的首次检定、后续检定和使用中检定。
2.2 引用文件本规程引用下列文件：JJF 1008-2008 压力计量名词术语及定义GB/T 1226-2010 一般压力表凡是注日期的引用文件，仅注日期的版本适用于基本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
2.3术语和计量单位2.3.1 术语2.3.1.1 弹性元件式压力表（可统称：压力表）以弹性敏感元件为感压元件的测量压力的仪表。
【JJF 1008-2008 定义4.1】2.3.1.2 设定点偏差输出变量按规定的要求输出时，设定值与测得的实际值之差。
【JJF 1008-2008定义7.10】2.3.1.3 切换值位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入量。
【JJF1008-2008定义7.11】2.3.1.4 切换差同一设定点上、下行程切换值之差。

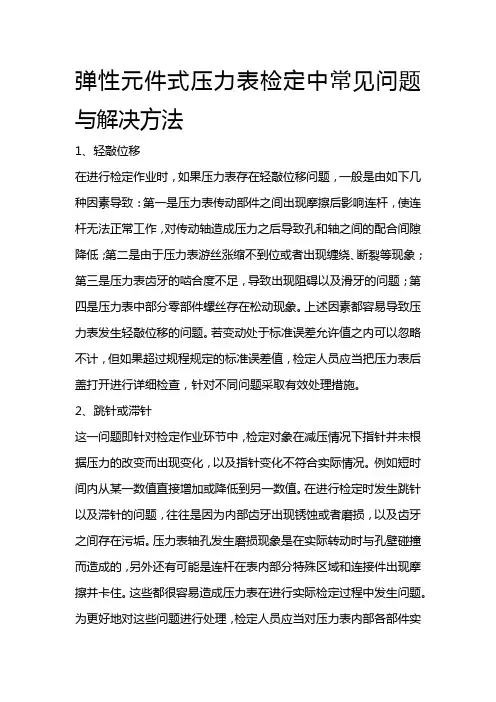

弹性元件式压力表检定中常见问题与解决方法1、轻敲位移在进行检定作业时，如果压力表存在轻敲位移问题，一般是由如下几种因素导致：第一是压力表传动部件之间出现摩擦后影响连杆，使连杆无法正常工作，对传动轴造成压力之后导致孔和轴之间的配合间隙降低；第二是由于压力表游丝涨缩不到位或者出现缠绕、断裂等现象；第三是压力表齿牙的啮合度不足，导致出现阻碍以及滑牙的问题；第四是压力表中部分零部件螺丝存在松动现象。
上述因素都容易导致压力表发生轻敲位移的问题。
若变动处于标准误差允许值之内可以忽略不计，但如果超过规程规定的标准误差值，检定人员应当把压力表后盖打开进行详细检查，针对不同问题采取有效处理措施。
2、跳针或滞针这一问题即针对检定作业环节中，检定对象在减压情况下指针并未根据压力的改变而出现变化，以及指针变化不符合实际情况。
例如短时间内从某一数值直接增加或降低到另一数值。
在进行检定时发生跳针以及滞针的问题，往往是因为内部齿牙出现锈蚀或者磨损，以及齿牙之间存在污垢。
压力表轴孔发生磨损现象是在实际转动时与孔壁碰撞而造成的，另外还有可能是连杆在表内部分特殊区域和连接件出现摩擦并卡住。
这些都很容易造成压力表在进行实际检定过程中发生问题。
为更好地对这些问题进行处理，检定人员应当对压力表内部各部件实施严格全面的检查，清理不同部件之间的污垢，确保指针正常后再实施检定。
3、指示先后快慢不同弹性元件式压力表进行检定时指示先后快慢往往是由于检测值从正值慢慢转变为负值所引起的，即通常出现的非线性误差。
这个问题可以通过调整连杆以及扇形齿牙夹角进行控制。
降低连杆和扇形齿牙的夹角后，弹性元件式压力表指针在刻度前半部分必然会加快转动，后半部分逐渐降低；反之将二者之间的夹角增加，弹性元件式压力表指针在刻度前半部分必然会有所放缓，后半部分指针转动更加快速。
与此同时，机芯转动方向的差异会在很大程度上影响压力表指针转动。
在检定过程中，如果顺时针扭动机芯，压力表的指针往往会在前半部分放缓，后半部分加快；如果逆时针扭动机芯，压力表指针的转动速度截然相反。
GMP-JJG 52弹性元件式一般压力表、压力真空表和真空表检定规定目的：建立弹性元件式一般压力表、压力真空表和真空表复检管理规定，确保弹性元件式一般压力表、压力真空表和真空表质量符合标准规定。
范围：适用于GMP有关弹性元件式一般压力表、压力真空表和真空表有效期/复验期的管理。
职责：仪表检定人员对此规定实施负责，质量管理部负责人监督检查。
程序：1. 仪表检定人员严格按照JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程实施检定。
2. JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程如下：JJG中华人民共和国国家计量检定规程JJG 52——2013弹性元件式一般压力表、压力真空表和真空表Elastic Element Pressure Gauges, Pressure-VacuumGauges and Vacuum Gauges for General Use2013-06-24发布2013-12-24实施国家质量监督检验检疫总局发布2.1 范围本规程适用于弹性元件式一般压力表、压力真空表和真空表（以下简称压力表）的首次检定、后续检定和使用中检定。
2.2 引用文件本规程引用下列文件：JJF 1008-2008 压力计量名词术语及定义GB/T 1226-2010 一般压力表凡是注日期的引用文件，仅注日期的版本适用于基本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
2.3 术语和计量单位2.3.1 术语2.3.1.1 弹性元件式压力表（可统称：压力表）以弹性敏感元件为感压元件的测量压力的仪表。
【JJF 1008-2008 定义4.1】2.3.1.2 设定点偏差输出变量按规定的要求输出时，设定值与测得的实际值之差。
【JJF 1008-2008定义7.10】2.3.1.3 切换值位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入量。

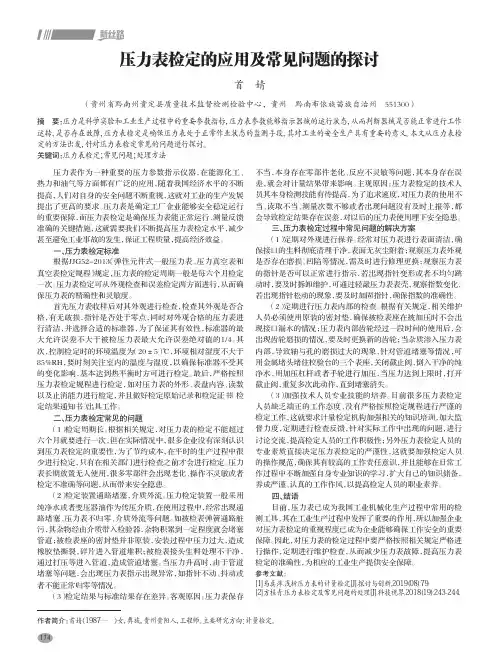

经验交流174作者简介：首婧（1987— ）女，彝族，贵州贵阳人，工程师。
主要研究方向：计量检定。
压力表作为一种重要的压力参数指示仪器，在能源化工、热力和油气等方面都有广泛的应用，随着我国经济水平的不断提高，人们对自身的安全问题不断重视，这就对工业的生产发展提出了更高的要求。
压力表是确定工厂企业能够安全稳定运行的重要保障，而压力表检定是确保压力表能正常运行、测量反馈准确的关键措施，这就需要我们不断提高压力表检定水平，减少甚至避免工业事故的发生，保证工程质量，提高经济效益。
一、压力表检定标准根据JJG52-2013《弹性元件式一般压力表、压力真空表和真空表检定规程》规定，压力表的检定周期一般是每六个月检定一次。
压力表检定可从外观检查和误差检定两方面进行，从而确保压力表的精确性和灵敏度。
首先压力表收样后对其外观进行检查，检查其外观是否合格，有无破损，指针是否处于零点，同时对外观合格的压力表进行清洁，并选择合适的标准器，为了保证其有效性，标准器的最大允许误差不大于被检压力表最大允许误差绝对值的1/4。
其次，控制检定时的环境温度为（20±5）℃，环境相对湿度不大于85%RH，要时刻关注室内的温度与湿度，以确保标准器不受其的变化影响，基本达到热平衡时方可进行检定。
最后，严格按照压力表检定规程进行检定，如对压力表的外形、表盘内容、读数以及止消能力进行检定，并且做好检定原始记录和检定证书（检定结果通知书）出具工作。
二、压力表检定常见的问题（1）检定周期长。
根据相关规定，对压力表的检定不能超过六个月就要进行一次，但在实际情况中，很多企业没有深刻认识到压力表检定的重要性，为了节约成本，在平时的生产过程中很少进行检定，只有在相关部门进行检查之前才会进行检定。
压力表长期放置无人使用，很多零部件会出现老化、操作不灵敏或者检定不准确等问题，从而带来安全隐患。
（2）检定装置通路堵塞，介质外流。
压力检定装置一般采用纯净水或者变压器油作为传压介质，在使用过程中，经常出现通路堵塞、压力表不归零、介质外流等问题。

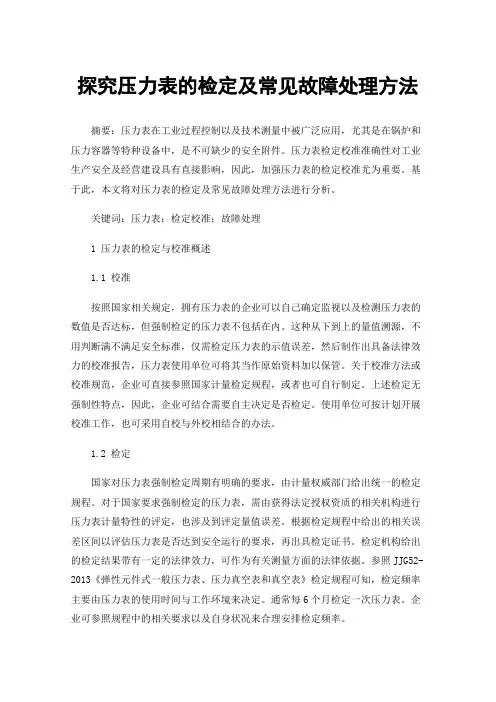

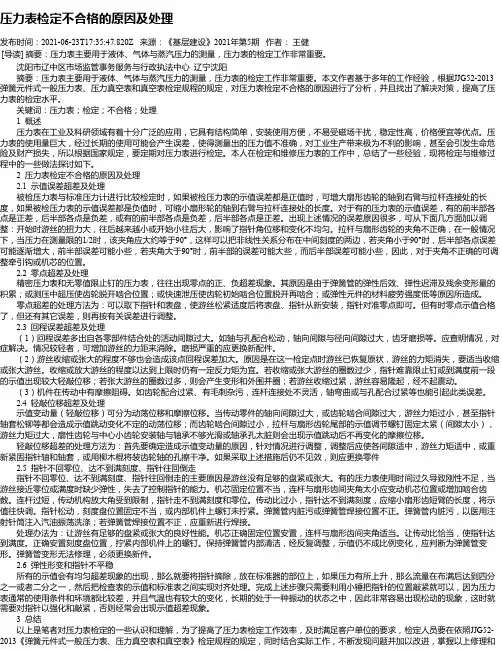

探究压力表的检定及常见故障处理方法摘要：压力表在工业过程控制以及技术测量中被广泛应用，尤其是在锅炉和压力容器等特种设备中，是不可缺少的安全附件。
压力表检定校准准确性对工业生产安全及经营建设具有直接影响，因此，加强压力表的检定校准尤为重要。
基于此，本文将对压力表的检定及常见故障处理方法进行分析。
关键词：压力表；检定校准；故障处理1 压力表的检定与校准概述1.1 校准按照国家相关规定，拥有压力表的企业可以自己确定监视以及检测压力表的数值是否达标，但强制检定的压力表不包括在内。
这种从下到上的量值溯源，不用判断满不满足安全标准，仅需检定压力表的示值误差，然后制作出具备法律效力的校准报告，压力表使用单位可将其当作原始资料加以保管。
关于校准方法或校准规范，企业可直接参照国家计量检定规程，或者也可自行制定。
上述检定无强制性特点，因此，企业可结合需要自主决定是否检定。
使用单位可按计划开展校准工作，也可采用自校与外校相结合的办法。
1.2 检定国家对压力表强制检定周期有明确的要求，由计量权威部门给出统一的检定规程。
对于国家要求强制检定的压力表，需由获得法定授权资质的相关机构进行压力表计量特性的评定，也涉及到评定量值误差。
根据检定规程中给出的相关误差区间以评估压力表是否达到安全运行的要求，再出具检定证书。
检定机构给出的检定结果带有一定的法律效力，可作为有关测量方面的法律依据。
参照JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》检定规程可知，检定频率主要由压力表的使用时间与工作环境来决定。
通常每6个月检定一次压力表。
企业可参照规程中的相关要求以及自身状况来合理安排检定频率。
2 压力表的检定及常见故障处理方法2.1 检定频率在国家制定的相关标准中，压力表检定频率直接受到分类的影响。
如果是A类压力表，这一类压力表直接影响生产安全性和环境质量，检定频率为半年一次；如果是B类压力表，这一类压力表主要应用在质量检验及工艺监视中，检定频率最长为一年；如果是C类压力表，主要是用来进行流体定性观测，检定频率可以结合实际情况无限期延长。

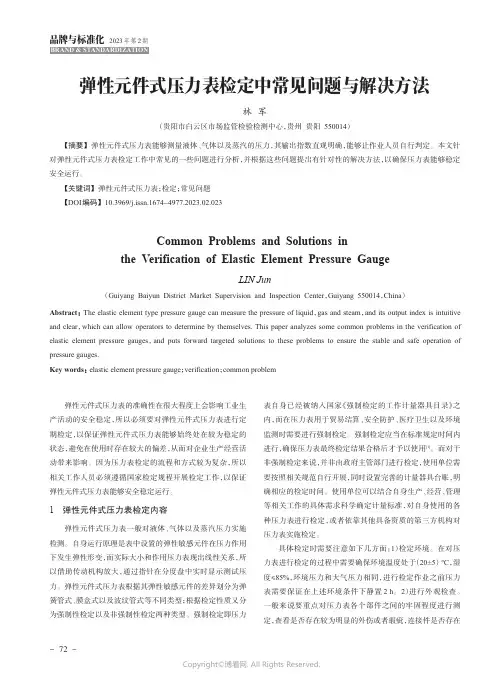

2023年第2期品牌与标准化Common Problems and Solutions inthe Verification of Elastic Element Pressure GaugeLIN Jun（Guiyang Baiyun District Market Supervision and Inspection Center ，Guiyang 550014，China ）Abstract ：The elastic element type pressure gauge can measure the pressure of liquid ，gas and steam ，and its output index is intuitive and clear ，which can allow operators to determine by themselves.This paper analyzes some common problems in the verification of elastic element pressure gauges ，and puts forward targeted solutions to these problems to ensure the stable and safe operation of pressure gauges.Key words ：elastic element pressure gauge ；verification ；common problem弹性元件式压力表检定中常见问题与解决方法林军（贵阳市白云区市场监管检验检测中心，贵州贵阳550014）【摘要】弹性元件式压力表能够测量液体、气体以及蒸汽的压力，其输出指数直观明确，能够让作业人员自行判定。
本文针对弹性元件式压力表检定工作中常见的一些问题进行分析，并根据这些问题提出有针对性的解决方法，以确保压力表能够稳定安全运行。

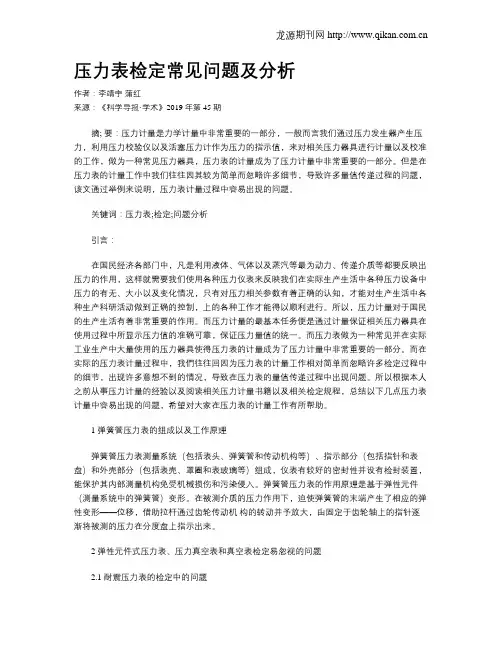

压力表检定常见问题及分析作者：李靖宇蒲红来源：《科学导报·学术》2019年第45期摘; 要：压力计量是力学计量中非常重要的一部分，一般而言我们通过压力发生器产生压力，利用压力校验仪以及活塞压力计作为压力的指示值，来对相关压力器具进行计量以及校准的工作，做为一种常见压力器具，压力表的计量成为了压力计量中非常重要的一部分。
但是在压力表的计量工作中我们往往因其较为简单而忽略许多细节，导致许多量值传递过程的问题，该文通过举例来说明，压力表计量过程中容易出现的问题。
关键词：压力表;检定;问题分析引言：在国民经济各部门中，凡是利用液体、气体以及蒸汽等最为动力、传递介质等都要反映出压力的作用，这样就需要我们使用各种压力仪表来反映我们在实际生产生活中各种压力设备中压力的有无、大小以及变化情况，只有对压力相关参数有着正确的认知，才能对生产生活中各种生产科研活动做到正确的控制，上的各种工作才能得以顺利进行。
所以，压力计量对于国民的生产生活有着非常重要的作用。
而压力计量的最基本任务便是通过计量保证相关压力器具在使用过程中所显示压力值的准确可靠，保证压力量值的统一。
而压力表做为一种常见并在实际工业生产中大量使用的压力器具使得压力表的计量成为了压力计量中非常重要的一部分。
而在实际的压力表计量过程中，我們往往回因为压力表的计量工作相对简单而忽略许多检定过程中的细节，出现许多意想不到的情况，导致在压力表的量值传递过程中出现问题。
所以根据本人之前从事压力计量的经验以及阅读相关压力计量书籍以及相关检定规程，总结以下几点压力表计量中容易出现的问题，希望对大家在压力表的计量工作有所帮助。
1 弹簧管压力表的组成以及工作原理弹簧管压力表测量系统（包括表头、弹簧管和传动机构等）、指示部分（包括指针和表盘）和外壳部分（包括表壳、罩圈和表玻璃等）组成，仪表有较好的密封性并设有检封装置，能保护其内部测量机构免受机械损伤和污染侵入。
弹簧管压力表的作用原理是基于弹性元件（测量系统中的弹簧管）变形。
