(完整版)出入口控制系统施工方案
1. 引言
出入口控制系统是一个重要的安全设施，用于限制和管理人员进出特定区域。本文档旨在详细阐述出入口控制系统的施工方案，以确保系统能够有效、安全地运行。
2. 施工目标
本施工方案的目标是按照规范和要求，确保出入口控制系统能够成功地安装、调试和投入使用。同时，要保证系统的可靠性、稳定性和安全性。
3. 施工步骤
以下是出入口控制系统的施工步骤：
3.1 前期准备
在开始施工之前，需要对系统进行详细的规划和设计。这包括确定系统的功能需求，设计出入口控制方案，选择适当的设备和材料，并制定施工计划。
3.2 设备安装
根据设计方案和施工计划，将出入口控制设备进行安装。这包
括安装门禁读卡器、感应器、监控摄像头等设备，并确保它们能够
正常工作。
3.3 网络连接
连接出入口控制设备到网络，确保设备能够与中控服务器进行
通信。这包括配置网络设备、设置IP地址，并进行网络测试，以
确保设备能够正常连接和通信。
3.4 系统调试
在设备安装和网络连接完成后，进行系统调试。这包括设备功
能测试、系统参数设置、权限配置等。确保系统能够准确识别用户，完成门禁控制和监控功能。
3.5 安全性测试
对安装完成的系统进行安全性测试，确保系统能够抵御常见的
攻击和破坏。测试项目包括密码破解、入侵检测、系统漏洞测试等。
3.6 培训和验收
对系统进行培训，向相关人员介绍系统的使用方法和注意事项。同时，进行系统验收，检查系统是否符合规范和要求。
4. 注意事项
在进行出入口控制系统的施工过程中，需要注意以下事项：
- 所有施工人员必须具备相关技术和安全培训，确保施工过程
的安全性。
- 施工期间，需保护好设备和材料，以防损坏或丢失。
- 在施工过程中，要遵守规范和安全操作规程，确保施工质量
和系统安全性。
5. 总结
通过本文档的指导，我们能够按照规范和要求，有序地进行出
入口控制系统的施工工作。施工完成后，我们将得到一个安全可靠
的出入口控制系统，能够有效地管理和限制人员进出特定区域。
门禁系统工程施工设计方案 一、系统概述 门禁，又称出入口管理控制系统，是一种管理人员进出的数字化管理系统。常见的门禁系统有：密码门禁系统、非接触IC卡（感应式IC卡）门禁系统、指纹生物识别门禁系统等。密码门禁系统由于其本身的安全性弱和便捷性差已经面临淘汰，生物识别门禁系统安全性高，但成本高，由于拒识率和存储容量等应用瓶颈问题而没有得到广泛的市场认同。现在国际最流行最通用的还是非接触IC卡门禁系统，非接触IC卡由于其较高的安全性，好的便捷性和性价比成为门禁系统的主流。 针对航空总医院公共出入口人员进出较随意、难以动态监控。为进一步改善医院的医疗管理环境，完善安全防范管理功能，从实际情况考虑，我方选用了仪创非接触式刷卡门禁系统响应本次投标活动。 在完成航空总医院门禁系统改造后，将给医院的管理者提供了更安全、更便捷、更自动化的管理模式，而且也给使用者带来了极大的方便。二、设计依据 《智能建筑设计标准》GB/T50314-2000 《民用建筑电气设计规范》（JGJ/T16-92) 《安全防范工程技术规范》GB 50348-2004 《入侵报警系统工程设计规范》GB 50394-2007 《楼宇对讲电控防盗门通用技术条件》
《民用建筑电气设计规范》（JGJ/T16-92) 《家居电信布线标准ANSI/TIA/EIA570》 《住宅设计规范》（GB50096-99) 《居住区智能化系统配置与技术要求》（CJ/T174-2003) 《居住小区智能化系统建设要点与技术导则》 《建设工程项目管理规范》（GB/T50326-2001） 《建设工程质量管理条例》 《安全防范工程技术规范》GB 50348-2004 三、系统组成 航空总医院所设计的门禁系统由门禁控制器、读卡器、电锁（带门磁）、电源、出门按钮、通讯转换器、感应卡、管理软件等组成。 1. 门禁控制器 门禁系统的核心部分，相当于计算机的CPU，它负责整个系统输入、输出信息的处理和储存，控制等等。 2. 读卡器 读取卡片中数据的设备。 3.电控锁
出入口控制系统解决方案（IS-304XXN/06） 杭州海康威视系统技术有限公司 2014年03月
目录
第1章概述 1.1 应用背景 随着经济建设和社会建设等快速发展，人们的生活方式发生着深刻的变化。机动车辆和城市的人口大量增加，在诸多因素影响下，导致出入口管理混乱，违法案例呈上升趋势，社会公共安全形势面临着严峻的挑战，这种挑战迫使人们去寻找高技术的有效手段去解决突出的问题。出入口控制系统就是顺应这一时代需求的高技术产物。他不仅可以有效地解决出入口的交通混乱，同时也尽可能地减少车主失车被盗、物品被盗的忧虑。另外，在技术方面，其高技术性匹配于现有其他智能化系统，具有很好的开放性，易于与其它安防子系统组合成更强大的综合系统，适应多种综合方式的高级管理。 出入口控制系统是上世纪60年代发展起来的安全防范技术，进入九十年代以后，出入口控制应用在国内迅速得到了发展，已成为我国安防领域的一个重要分支。出入口控制系统发展之初，由于缺乏共同标准，各厂商按照自己的理解和偏好来进行产品的研发和实施，给最终用户的选型、实施和运行带来了很多问题，制约了出入口控制系统的有序发展。 公安部于2002年颁布了《出入口控制系统技术要求》（GA/T394-2002）和《出入口控制系统工程设计规范》（GB50396-2007），对出入口控制系统的技术规范和工程设计规范做了比较详细的规定，统一了技术标准，对出入口控制系统的发展进行规范和指导，促进出入口控制系统行业朝着规范、有序的方向发展。 1.2 现状分析与发展趋势 随着城市交通的不断发展，城市内的机动车辆日渐增多，各种机动车辆的停车管理问题迫在眉睫，许多大中型场所都面临着数百辆车的日常保安管理工作。由于环境限制，对固定车辆和临时车辆的便捷管理成为管理人员迫切需要解决的难题。 研究出入口控制系统现在运行的情况，我们可以知道存在以下问题需要解决：
出入口收费系统解决方案杭州海康威视系统技术有限公司
目录 第1章概述 (5) 1.1 应用背景 (5) 1.2 现状分析与发展趋势 (5) 1.3 出/入口收费工作流程 (7) 第2章系统总体设计 (9) 2.1 设计依据 (9) 2.2 设计原则 (9) 2.3 设计目标 (10) 2.4 设计思想 (11) 2.5 系统架构 (12) 2.6 系统性能指标 (12) 2.7 系统优势 (13) 2.7.1 车辆快速通行 (13) 2.7.2 高清图像 (13) 2.7.3 一卡一车 (13) 2.7.4 防止换车 (13) 2.7.5 解决丢卡争议 (14) 2.7.6 系统结构简单稳定 (14) 2.7.7 多业务融合 (14) 2.7.8 集成度高、利旧性好 (14) 第3章系统详细设计 (15) 3.1 车辆管控系统 (15) 3.1.1 设计思想 (15) 3.1.2 系统结构 (15) 3.1.3 系统组成 (15) 3.1.4 系统功能 (18)
3.1.5 系统部署 (20) 3.1.6 主要设备选型 (21) 3.2 网络传输系统设计 (30) 3.3 存储设计 (30) 3.3.1 数据存储技术比较 (30) 3.3.2 存储方式选择 (32) 3.3.3 图片存储容量计算 (32) 3.3.4 数据存储容量计算 (32) 3.3.5 视频存储容量设计 (33) 3.3.6 标准出入口容量计算 (33) 第4章管理系统设计 (34) 4.1 终端软件iVMS-8640-T01功能 (34) 4.1.1 系统配置 (34) 4.1.2 设备管理 (36) 4.1.3 车辆监控 (37) 4.1.4 收费管理 (38) 4.1.5 车辆管理 (43) 4.1.6 布控管理 (43) 4.1.7 综合查询 (44) 4.2 中心平台iVMS-8640功能 (45) 4.2.1 实时监控 (46) 4.2.2 运维管理 (47) 4.2.3 录像回放 (47) 4.2.4 数据查询 (48) 4.2.5 车流统计 (49) 4.2.6 收费查询 (50) 4.2.7 车卡资料 (50) 4.2.8 系统配置 (51) 4.2.9 车位诱导 (52)
停车场出入口控制机管理系统施工方案 一、需求分析 停车场出入口控制机管理系统是一种基于现代科技的信息化管理系统，主要用于管理停车场的出入口流量和停车位的分配。其主要功能包括车辆 入场登记、车辆出场结算、停车位管理和数据统计等。该系统可以提高停 车场的管理效率，方便停车场管理员对停车场的运行情况进行监控和管理，提供更好的停车服务。 二、系统设计 1.系统架构 该系统采用分布式架构，包括入口控制机、出口控制机、收费机、管 理中心等组成。入口控制机用于车辆的入场登记和停车位管理，出口控制 机用于车辆的出场结算，收费机用于车辆缴费，管理中心用于对系统进行 管理和监控。 2.功能模块 （1）车辆入场登记：当车辆到达入口时，入口控制机通过识别车辆 的车牌号码，将车辆信息录入系统，并分配一个空闲的停车位号码。同时，入口控制机会开闸放行车辆。 （2）车辆出场结算：当车辆到达出口时，出口控制机根据车牌号码 查询车辆的入场时间和停车费用，并显示在屏幕上。车主通过收费机缴纳 费用后，系统自动开闸放行。
（3）停车位管理：系统会实时统计并显示停车场空闲和已占用的停车位数量，并及时更新停车位状态。当停车位被占用时，系统会自动将其标记为已占用状态，当车辆离开时，系统会自动释放停车位。 （4）数据统计：系统会记录每辆车辆的入场时间、出场时间和停车费用等信息，并进行统计分析。管理员可以通过管理中心查询各种统计数据，包括每日停车总量、停车峰值和收入情况等。 三、硬件设备 1.入口控制机：包括车牌识别设备、闸机和显示屏等。车牌识别设备用于识别车辆的车牌号码，闸机用于控制车辆的进出，显示屏用于显示相关信息。 2.出口控制机：包括车牌识别设备、闸机和显示屏等。车牌识别设备用于识别车辆的车牌号码，闸机用于控制车辆的进出，显示屏用于显示相关信息。 3.收费机：包括收款设备和打印机等。收款设备用于车主缴纳停车费用，打印机用于打印缴费凭证。 4.管理中心：包括服务器、监控设备和办公设备等。服务器用于存储和处理系统数据，监控设备用于监控停车场的运行情况，办公设备用于管理员对系统进行管理和操作。 四、软件系统 1.车牌识别软件：用于车辆的车牌号码的自动识别，将其与系统中的车辆信息进行匹配。
小区出入口道闸管理系统施工方案 小区出入口道闸管理系统施工方法 一、施工准备 1.1 人员 1、项目工程师1名：负责工程调配、进度及技术指导。 2、专业施工人员2名：负责工程具体工作。 3、安全与质量监督员1名：负责工程质量控制及安全文明施工。 1.2 工具 1、路面切割机1台：在混凝土路面上切割地感线圈槽。 2、布线布管工具1套。 3、专业接线调试工具1套：主要包括压线钳、万用表、电阻计、电脑等。 1.3 施工现场环境 1、AC220V 2000W临时电源（100米范围内）。 2、自来水源（200米范围内）。 3、良好的通风条件。 4、无杂物堆放的施工表面。 二、切割并制作地感线圈 车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。制作地感线圈前要考虑以下几点： 1、周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。 2、周围1米范围内不能有超过220V的供电线路。 3、制作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。 2.1 切割地感线圈槽 按照图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求： 1、停车场中地感线圈大小一般为1.8米宽、1.2米长左右 2、转角处切割10公分X10公分的倒角，防止坚硬的混凝土直角割伤线圈。 3、槽的深度为4公分，线圈槽宽度为0.5公分，线圈引线槽的宽度为1公分，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。 4、切割完毕的槽内不能有杂物，尤其不能有硬物，要先用水冲洗干净，然后烘干。 5、地感线圈的引线槽要切割至安全岛的范围内，避免引线裸露在路面。 2.2 埋设地感线圈 线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。按如下步骤制作地感线圈：
出入口控制系统方案
1.
2.
3.系统概述 门禁系统主要由识别卡、前端设备（读卡器、门状态探测设备、锁具、门禁控制器等）、传输设备、系统管理服务器、管理控制工作站、制卡设备（制卡数码照相机、卡证打印机、制卡工作站）及相关应用软件组成。 4.系统需求分析 门禁系统是保证授权人自由出入、限制未授权人进入未获授权区域、对 强行闯入的行为进行报警，从而保证门禁控制区域的安全。门禁系统应该对 医院的出入人员进行管理，确保医院的安全、有序是十分必要且必须的。门 禁系统需要满足省医院各部门的系统的独立管理，并且实现远程联网管理。 医院门禁系统需要与监控系统、报警系统相联动，当门禁系统正常开门时， 报警系统撤防，工作人员可以自由工作，当门禁系统非正常开门时，报警系 统布防，将报警图像在监控中心的工作站上显示出来，并进行录像。 5.编制依据 《建筑电气工程施工质量验收规范》（GB50303-2002）《建筑工程施工质量验收统一标准》（GB50300-2001）《智能建筑工程质量验收规范》（GB50339-2003）《安全防范系统验收规则》（GA308-2001） 《智能建筑设计标准》（GB/T50314-2000）《安全防范系统通用图形符号》（GA/T74-2000） 6.方案设计 本系统在楼内的药库，出入院收费处，计算机室、ICU、NICU、中心供应、手术部等净化区域以及病房护理单元出入口均设门禁控制器，共设置201套出入口控制点。此系统可通过系统设置，完成在紧急情况下，如
消防报警发生时，自动开启相关受控门的功能，以便人员及时疏散，确保人身安全。若有人非法进入这些房间，门禁系统可自动报警，通知到安保中心，保护公共财产安全。 4.1系统总体结构 Winpak门禁管理系统可分为三层：管理层、控制层、执行层。 4.1.1管理层 管理层包含了系统服务器、各种用途的客户端工作站及相关软件。管理层的主要作用是构建整个门禁系统，管理并保存系统数据，制定各种通行规则，与其他系统进行数据交互等。 4.1.2控制层 控制层主要是指的控制器。控制器负责对系统前端传输来的信号进行处理，对进出门禁区域的请求进行判断并发出执行指令或报警信息，根据预先编制的预案执行相应的操作，将系统信息上传至系统服务器。当控制器与系统服务器通讯中断时，控制器还将起到临时保存系统事件信息的功能。 4.1.3执行层 执行层由现场设备接口模块、现场设备组成。执行层检测并提供门禁点的状态信息，接收进出门禁区域的请求并通过接口模块上传到控制器，执行控制器发出的指令。当与控制器的通讯中断时，接口模块还将执行系统设定的门禁模式。 4.2系统架构图 4.3.1系统控制 在中心控制机房设置一套Winpak的门禁管理系统，用于对系统所有门禁的管理与控制。Winpak门禁系统是一套CS架构的门禁门禁管理系统，对于纳入系统管理范围的门禁区域的控制分为两方面：持卡人管理；门禁模式管理。 4.3.2持卡人管理
(完整版)出入口控制系统施工方案 1. 引言 出入口控制系统是一个重要的安全设施，用于限制和管理人员进出特定区域。本文档旨在详细阐述出入口控制系统的施工方案，以确保系统能够有效、安全地运行。 2. 施工目标 本施工方案的目标是按照规范和要求，确保出入口控制系统能够成功地安装、调试和投入使用。同时，要保证系统的可靠性、稳定性和安全性。 3. 施工步骤 以下是出入口控制系统的施工步骤： 3.1 前期准备 在开始施工之前，需要对系统进行详细的规划和设计。这包括确定系统的功能需求，设计出入口控制方案，选择适当的设备和材料，并制定施工计划。
3.2 设备安装 根据设计方案和施工计划，将出入口控制设备进行安装。这包 括安装门禁读卡器、感应器、监控摄像头等设备，并确保它们能够 正常工作。 3.3 网络连接 连接出入口控制设备到网络，确保设备能够与中控服务器进行 通信。这包括配置网络设备、设置IP地址，并进行网络测试，以 确保设备能够正常连接和通信。 3.4 系统调试 在设备安装和网络连接完成后，进行系统调试。这包括设备功 能测试、系统参数设置、权限配置等。确保系统能够准确识别用户，完成门禁控制和监控功能。 3.5 安全性测试 对安装完成的系统进行安全性测试，确保系统能够抵御常见的 攻击和破坏。测试项目包括密码破解、入侵检测、系统漏洞测试等。 3.6 培训和验收
对系统进行培训，向相关人员介绍系统的使用方法和注意事项。同时，进行系统验收，检查系统是否符合规范和要求。 4. 注意事项 在进行出入口控制系统的施工过程中，需要注意以下事项： - 所有施工人员必须具备相关技术和安全培训，确保施工过程 的安全性。 - 施工期间，需保护好设备和材料，以防损坏或丢失。 - 在施工过程中，要遵守规范和安全操作规程，确保施工质量 和系统安全性。 5. 总结 通过本文档的指导，我们能够按照规范和要求，有序地进行出 入口控制系统的施工工作。施工完成后，我们将得到一个安全可靠 的出入口控制系统，能够有效地管理和限制人员进出特定区域。
出入口控制系统施工方案 一、项目概述 出入口控制系统是指通过各种技术手段对出入口进行限制和安全管理的系统，旨在确保特定区域的安全和秩序。本施工方案旨在详细描述出入口控制系统的具体技术安装要求和施工流程，以确保施工过程的顺利进行和系统的高效运行。 二、系统组成及功能 1. 硬件设备部分 系统硬件设备包括门禁读卡器、门禁控制器、电磁锁、闸机、安全摄像头等。通过这些设备，系统能够识别并验证人员身份，并对其出入进行控制。 2. 软件平台部分 软件平台是出入口控制系统的核心，通过对人员信息的管理、权限的设置和事件的记录等功能，实现对出入口的安全管理和监控。 3. 系统功能 系统主要功能包括：人员身份验证、权限控制、进出记录查看与管理、报警与监控、系统参数设置等。 三、施工准备工作 1. 施工材料准备
根据系统设计方案，确认所需材料和设备的型号、数量，并进行采购。 2. 人员组织安排 组织具备相关施工经验的人员参与施工，包括项目经理、技术人员、施工人员等。 3. 施工计划制定 根据系统规模和施工周期，合理制定施工计划，确保施工进度和质量。 四、施工步骤 1. 设备安装 根据施工图纸和设计要求，逐步进行硬件设备的安装和接线工作， 保证设备的牢固和稳定。 2. 软件设置 根据现场实际情况，进行软件平台的安装和配置，包括人员信息录入、权限设置和系统参数调整等。 3. 网络连接 配置系统所需网络，保证各设备间的联动和数据传输正常。 4. 联调与测试
进行系统的联调和功能测试，确保各个设备和软件平台的正常运行，并对系统进行验证。 五、施工安全与质量控制 1. 安全施工措施 设置安全警示标识，确保施工区域的安全，避免人员和设备的意外 伤害。 2. 质量控制 严格按照设计要求和标准进行施工，对每个施工环节进行检查和验收，确保施工质量。 六、施工验收 1. 功能验收 对系统进行全面功能测试，确保系统能够正常运行，并满足项目需求。 2. 安全验收 对系统的安全性能进行验证，确保安全控制能力和系统的可靠性。 七、运维和维护 1. 培训 为系统管理员和维护人员进行培训，提供使用说明和故障排除技能。
门禁设备安装标准 一、控制器的安装： 控制器和开关电源等设备一起放置在专门提供的机箱内，安装于弱电井或天花板内，此时要求从控制器分别穿线至读卡器、电控锁及开门按钮。控制器与交换机之间采用4对非屏蔽双绞线。 二、读卡器的安装： 读卡器/指纹机一般安装在门外侧，距地高度1.4米，距门框5至8cm， 1)有控制器的情况下：读卡器/指纹机直接穿RVV5*0.5 mm2通讯线至控制器。 2)无控制器的情况下：读卡器/指纹机直接采用4对非屏蔽双绞线至交换机，可将2芯电源线拉至控制室，由开关电源统一供电。 三、开门按钮的安装: 开门按钮安装在室内门侧，高度与读卡器高度平齐。引RVV2×0.5mm2线至读卡器，如果使用控制器，则引RVV2×0.5mm2线至单门或多门控制器。 四、门禁锁的安装 1、阴极锁 适用单向内开门的木门、小铁门。
阴极锁连接图 2、磁力锁 磁力锁分吸合铁片与锁主体两部分，安装在门框开门端顶部。适合安装于铁门、防火门及双开木门，安装时铁片装在门扇上，锁主体安装在门框上，要求锁主体安装在室内 磁力锁连接图
五、闭门器的安装： 1、标准安装：闭门器安装在门上，支座安装在门框上，且闭门器装在拉门侧。 这种安装方式适合于门框较窄，没有足够的空间安装闭门器。这种安装方式适用于开门方向没有障碍物，门开到足够大的角度时，闭门器也不会撞击到外物。 2、上门框安装：闭门器安装在门框上，支座安装在门上，且闭门器装在推门侧。
这种安装方式适用于门框较宽，有足够的空间安装闭门器。与标准安装比较，这种安装方式适用于开门方向有墙等障碍物。与标准安装比较，这种安装方式的关门力较大，适用于更大更重的门。 3、平行安装：闭门器安装在门上，平行板安装在门框上。且闭门器装在推门侧。 这种安装方式适用于门框很窄，或者几乎没有门框依照这种方式安装后，由于没有突出的连杆与摇臂，所以较美观。与标准安装比较，这种安装方式适用于开门方向有墙等障碍物。与标准安装比较，这种安装方式的关门力较小
出入口控制系统施工方案 系统介绍 本项目在 3 个功能区域各设计一套独立的门禁系统，系统采用 485 前端+TCP/IP 网络传输的方式。 工艺流程 1） 读卡器的安装 读卡器应安装在靠门处，并有足够空间，且高低位置合适，以方便人员刷卡； 读 卡器用螺钉固定在墙上，应紧贴墙面，四周无缝隙，安装牢固； 读卡器的安装应使读卡器与控制器之间的电缆连接方便，导线应绑扎成束，电缆芯和导线应留有不小于 20cm 余量。 读卡器的安装位置应符合设计及产品说明书的要求。如无特殊要求，读卡器和出门按钮的安装高度宜为 1.4m ，与门框的距离宜为 0.1m 。 2） 控制器的安装 控制器的安装应保证设备的正常工作及可靠性、工艺性、实用性； 门禁控制器安装在受控门内的上方或放在公众不易接近，而又易于工程技术 人员维修的地方，与该控制器连接的读卡机安装在门外方便刷卡的地方。控制器用紧固件或螺钉固定在墙上。控制器旁应有交流电源插座。 控制器与读卡机之间的信号线采用 0.5mm2 或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过 100M ； 控制器与键盘间的信号线采用 0.5mm2 或以上规格的带护套的铜芯屏蔽导线联接， 最长距离不应超过 5M ； 系统主控制器至各现场控制器之间、现场控制器至各读卡器之间应采用屏蔽双绞线缆； 控制器至电动锁、出门按钮之间采用 2 芯双绞线缆； 8.5.3 设备安装
不应出现两条线缆焊接连通的情况，信号线如超过距离时，必须通过转换器进行连接； 所有线缆必须穿管或经桥架敷设，主干线可通过金属桥架敷设，支线采用金属管敷设到位，两接口端用86mm×86mm方盒作出线口。 安装控制器时必须注意控制器对电锁的驱动能力，当驱动能力低时，必须选配辅助电源。 3）电磁锁的安装 利用电磁铁通电产生磁吸力的原理制成。断电开启，符合消防对门锁的要求； 安装电磁锁、电控锁之前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应； 将电磁锁的固定平板和衬板分别安装在门框和门扇上，然后将电磁锁推入固定平板的插槽内，即可固定螺丝，按图连接导线； 在金属门框安装电控锁，导线可穿软塑料管沿门框敷设，在门框顶部进入接线盒。木门框可在电控锁外门框的外侧安装接线盒及钢管； 电缆芯和导线应留有不小于 20cm 余量电 控锁的安装高度宜为1.1m 锁具的安装应按产品说明书要求安装。4） 出门按钮的安装 安装高度宜为1.4m，与门框的距离宜为 0.1m。安 装示意图: 门禁控制单元 尺寸及安装位置须于现场确定 20mm线管(暗敷) 接线盒 天花板门磁接至安保系统线槽天花板 破玻璃报警 按钮 开门按钮 1350mm 1350mm 地面完成面 室内 地面完成面 室外 读卡器 电锁
出入口监控系统施工方案 1. 简介 出入口监控系统是一种用于实时监测和控制进出入口的安全设 备系统。该系统利用现代化的技术设备，能够有效监控人员和车辆 的进出情况，提高安全性和管理效率。 2. 施工方案 为了有效地实施出入口监控系统，以下是一个简要的施工方案： 2.1. 系统需求分析 在开始施工之前，我们应该对目标区域进行一次全面的需求分析。这将包括识别出入口的数量和位置、安全等级要求、监测设备 的种类和功能等。 2.2. 设备安装 根据需求分析，选择合适的监测设备，并在出入口位置进行安装。这些设备可能包括摄像头、读卡器、闸机等。确保设备安装牢固、稳定，并能够覆盖整个出入口区域。
2.3. 网络连接 将安装的设备与网络进行连接，以便实现实时监测和远程控制。确保设备与网络的稳定连接，并采取适当的安全措施，防止网络攻 击和数据泄露。 2.4. 数据存储与管理 设置一个可靠的数据存储和管理系统，以保存监测数据和记录。这将有助于日后的数据分析和安全事件调查。确保数据存储的安全性，同时满足法律法规的要求。 2.5. 远程监控与控制 建立一个远程监控和控制平台，以便管理员能够随时随地监测 和管理出入口情况。这将包括实时视频监控、报警系统、远程门禁 控制等功能。 3. 施工进度安排 为了按时完成出入口监控系统的施工，需要制定一个合理的进 度安排。以下是一个例子： - 第一周：需求分析和设备选购。
- 第二周：设备安装和网络连接。 - 第三周：数据存储与管理系统建立。 - 第四周：远程监控和控制平台建设。 - 第五周：系统调试和测试。 - 第六周：培训和交付。 4. 施工费用预算 在制定施工方案之前，需要制定一个详细的费用预算。此预算应包括设备购买费用、人工费用、材料费用、维护费用等。 5. 施工安全及管理措施 在施工过程中，应制定相应的安全和管理措施，以确保施工人员的安全和施工质量。这可能包括合理的工时安排、安全培训、施工场地管理等。 以上为出入口监控系统施工方案的简要介绍，具体的施工方案将根据实际情况进行调整和补充。
完整版)电子门禁系统施工方案 1.方案背景 电子门禁系统是一种用于控制和管理出入口的安全设备，通过使用各种技术手段，确保只有授权人员能够进入特定区域。本文档旨在提供一份完整的电子门禁系统施工方案，以便确保施工过程顺利进行，并最终实现高效可靠的门禁系统。 2.施工方案 2.1 系统设计 在施工之前，我们将进行详细的系统设计。这将包括以下几个方面： 2.1.1 接入控制设备
我们将选择适合项目要求的接入控制设备，例如门锁、门禁读卡器、指纹识别器等。这些设备将能够与系统集成，并能够满足安全、稳定和易于使用的要求。 2.1.2 软件平台选择 为了实现门禁系统的管理和监控，我们将选择一款可靠的软件平台。该平台应具备以下特点：可定制性强、易于使用、支持多种门禁设备、提供实时监控和报警功能。 2.1.3 线路布置 为确保门禁系统正常运行，我们将进行合理的线路布置。这将包括电源线路和通信线路的规划和布线，以避免线路干扰和故障。 2.2 施工过程 2.2.1 材料准备
在施工开始之前，我们将准备所需的材料。这将包括门禁设备、线缆、配件等。我们将确保所有材料的质量符合相关标准，并按需 购买。 2.2.2 安装和调试 在施工过程中，我们将按照系统设计方案进行安装和调试工作。这将包括门禁设备的安装、线路的接线和连接、软件的配置等。 2.2.3 运行测试 在安装和调试完成后，我们将进行系统的运行测试。这将包括 对门禁系统的各项功能进行测试，以确保系统能够正常运行和满足 项目需求。 2.3 验收和维护 2.3.1 验收标准
在门禁系统施工完成后，我们将按照规范对系统进行验收。验收标准将包括系统的功能完备性、运行稳定性、安全性等方面。 2.3.2 维护计划 为了保证系统的长期可靠运行，我们将制定详细的维护计划。该计划将包括定期检测和维护门禁设备、更新软件版本、处理故障等内容。 3.总结 本文档提供了一个完整的电子门禁系统施工方案，包括系统设计、施工过程和验收维护等方面。通过按照该方案进行施工，我们将确保门禁系统能够实现高效可靠的控制和管理功能，满足项目的需求和要求。同时，维护计划的制定也将保证系统的稳定运行和可持续发展。

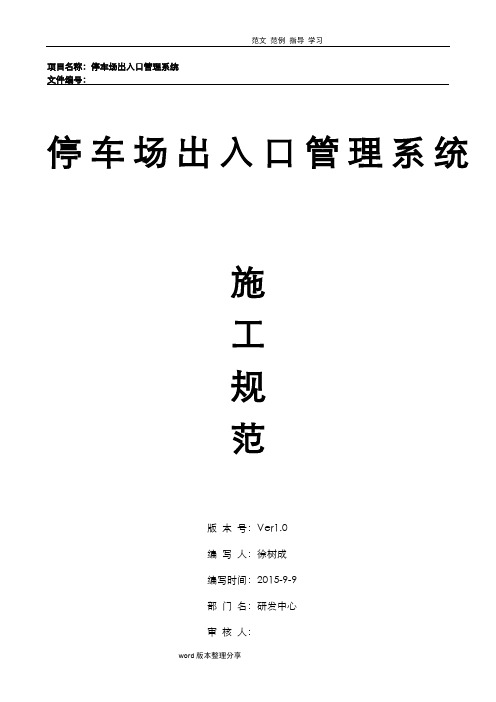

项目名称：停车场出入口管理系统 文件编号： 停车场出入口管理系 统 施 工 规 范 版本号：Ver1.0 编写人：徐树成 编写时间：2015-9-9 部门名：研发中心 审核人： 审核时间： 修订历史
使用产品前,请认真阅读并严格遵守以下要求,以免您的产品和财产受到损失. 电源要求 ●请严格遵守当地各项电气安全标准. ●请使用满足SELV<安全超低电压>要求的电源. ●请在安装配线时装入易于使用的断电设备. ●请在设备运行前检查供电电源是否正确. ●请保护电源软线免受踩踏或紧压,特别是插头、电源插座和从装置引出的接点处. 使用环境要求 ●请勿将设备对准强光<如灯光照明、阳光等>聚焦. ●请在允许的湿度和温度范围内运输、使用和存储设备. ●请勿将任何液体流入设备. ●请勿阻挡设备附近的通风. ●请勿重压、剧烈振动或浸泡设备. ●请在运送设备时以出厂时的包装或同等品质的材质进行包装. ●建议配合防雷器使用本设备,提升防雷效果. ●建议将设备上的接地孔接地,提高设备可靠性. 操作与保养要求 ●请勿私自拆卸设备. ●请勿直接碰触到感光器件CCD或CMOS,可用吹风机除去镜头表面的灰尘或污垢. ●请使用柔软的干布或用干净的软布蘸取少量中性清洁剂清洁本设备. ●请勿直接碰触及擦拭半球的球罩表面. ●请使用生产厂商规定的配件或附件,并由专业服务人员进行安装及维修. ●请在使用激光束设备时,避免使其表面受到激光束的辐射. ●请勿同时对设备提供两种及以上供电方式,否则可能导致设备损坏. 特别声明 ●产品请以实物为准,说明书仅供参考. ●产品实时更新,如有升级不再另行通知. ●最新程序及补充说明文档敬请与公司客服部联系. 目录
停车场出入口系统施工规范，彻底了解停车场施工 停车场出入口系统主要由抓拍机、道闸、道闸雷达、出入口控制终端、线圈、车检器等设备组成，负责对出入场车辆进行常规管控与收费。本期我们来了解下停车场施工规范及注意事项吧，以海康停车场施工为例。 一、系统施工流程 注意： 请务必重视“工程勘测”环节，针对特殊场景或复杂环境，请在勘测后及时与海康技术支持沟通。 “施工方案设计”环节，包含设计施工图纸，可事先联系我司获取基线方案图纸，参考完成施工图纸设计，任何项目施工现场必须有对应的施工图纸作为施工指导依据。 二、施工规范：安全岛与地感线圈施工 （一）安全岛制作规范 根据施工图纸的安全岛尺寸或设备基础尺寸制作安全岛。 安全岛浇筑混凝土前必须按施工图纸及设备走线要求固定好预埋管，埋管深度不小于
0.1m，管道走弯处不得有折断或变形，管道内不得有异物。 预埋线管每隔10m远，需做0.6m*0.6m的手井。 强、弱电线缆必须分开穿管：当电源线穿管采用PVC管（或PE管）时，与信号线的管间距不小于0.15m，若采用镀锌钢管（JDG管或KBG管），与信号线的管间距可缩小至0.1m。 预埋管出头处应根据设备安装位置严格定位，并根据设备安装基础区大小排列整齐、紧凑，浇筑混凝土前应将管道两端做封堵处理。 设备周边做安全防护栏，如下图，在安全岛两端的边缘延长线上设置防撞立柱。 （二）地感线圈施工规范 线圈切槽需在坚实、牢固的路基上，避开破损路面；混凝土路面避开拼缝；线圈上面铺砖的施工方案要提前确认砖的厚度。 线圈周围0.5m范围内不能有大量金属，如窨井盖、伸缩门导轨、排水沟等；周围1m 范围内不能有超过220V的供电电路。 当地感线圈敷设位置的下方存在钢筋网，会对线圈检测产生干扰，可增加红外对射检测方式并增加线圈匝数提升检测可靠性，或者采用雷达检测方案，必要时请联系我司技术支持确认实施方案。 接入不同车检器的两个地感线圈之间的距离不小于1.3m，接入同一个车检器的两个地感线圈之间的距离不小于0.5m。 出入混行车道，防砸线圈应置于道闸杆子下方正中位置；出入分离车道，防砸线圈应以3:7的比例横跨在道闸杆子下方（离车方向为7）。 （三）地感线圈施工步骤： 步骤1 线槽定位： 按照施工方案和图纸确定线槽位置，提前在对应位置放线定位。 线圈长边：根据车道宽度决定，要求距离车道边缘0.6-1m，总长不超过5m。 线圈宽边：普通车辆通行，线圈宽度1m；若有特殊车辆如卡车（底盘高）、挂车（中间空间不超过线圈宽度）、油罐车等，线圈宽度1.5m。 注意：过挖掘机、推土机等工程类车辆，建议将道闸锁闸处理。 步骤2 线槽切割： 线槽规格：线槽切割宽度4-8mm，深度50-80mm；要求开槽断面齐整，并保持各线槽深度和宽度均匀一致。
小区出入口道闸管理系统现场施工方法 一、前期准备工作： 1.确定施工方案：根据小区需求和道闸管理系统设计方案，确定施工 方案，包括道闸的安装位置、材质、控制系统等。 2.准备材料和设备：根据施工方案，准备所需材料和设备，包括道闸 设备、控制器、安装工具、配线材料等。 3.制定施工计划：根据小区情况和实际施工条件，制定详细的施工计划，包括施工时间、施工顺序、工作量分配等。 二、现场施工步骤： 1.施工安装道闸设备：按照施工方案，在目标位置进行准确的标定和 测量，确定道闸设备的安装位置和固定方式。然后，使用相应的工具和配件，将道闸设备安装到预定的位置上，保证设备的稳固和牢固。 2.设置控制系统：连接道闸设备和控制系统，根据实际情况进行接线。然后，根据设计方案，进行相应的设置和配置，包括参数设定、时间设定等。 3.调试和测试：安装完成后，对道闸设备和控制系统进行调试和测试，确保设备能正常运行和响应。包括检查设备的动力系统、检测传感器的准 确性、测试控制系统的各项功能等。 4.配线和接地：根据道闸设备和控制系统的配线图，进行配线和接地 工作。保证电源线路的正确连接和安全接地，防止电器故障和安全事故的 发生。
5.防护和安全措施：在施工过程中，要注意安全措施和防护措施的设置。包括施工区域的隔离、施工人员的安全防护、施工设备的稳定性等。 三、施工注意事项： 1.施工过程中要注意保持施工现场的整洁和卫生，减少噪音和粉尘污染。 2.在施工过程中要严格按照施工方案和设计要求进行操作，保证设备和系统的质量和性能。 3.施工人员要熟悉设备的安装和调试方法，保证施工质量。 4.在施工前要与小区业主或相关管理部门进行沟通和协商，减少施工过程中的影响和纠纷。 5.施工完成后，对施工现场进行清理和整理，保持小区环境整洁和美观。
地下车库出入口施工方案 1. 引言 地下车库出入口施工是地下车库建设中非常关键的部分，它的施工质量直接关系到车库使用的便利性和安全性。本文档旨在介绍地下车库出入口施工方案，包括施工准备、施工流程、施工技术和质量控制等内容，以保证地下车库出入口施工的质量和顺利进行。 2. 施工准备 在进行地下车库出入口施工前，需要进行充分的准备工作，包括以下步骤： 2.1 方案设计 根据地下车库的设计图纸和相关规范，制定出入口施工方案。方案设计需要考虑车辆流量、道路宽度、进出口角度、防水和排水等因素，以确保施工后的出入口满足交通流量和安全要求。
根据施工方案和设计要求，准备所需的材料和工具。包括砖块、水泥、钢筋、混凝土、道路标线等。 2.3 人力资源 根据施工方案的要求，组织足够的人力资源参与施工工作，包括项目经理、工程师、技术工人等。 2.4 申请施工许可 根据当地相关政策和法规，申请地下车库出入口施工的许可证。确保施工符合相关法规和标准。 3. 施工流程 地下车库出入口的施工一般包括以下流程：
清理施工现场，确保场地平整，清除有害物质和障碍物。根据设计要求，修整场地的坡度和平整度。 3.2 基础施工 根据设计图纸，进行基础施工。包括挖掘基坑、浇筑基础混凝土和钢筋加固等工作。确保地下车库出入口的基础牢固可靠。 3.3 结构施工 根据设计图纸，进行结构施工。包括砌体施工、梁柱混凝土浇筑、梁柱钢筋加固等工作。确保地下车库出入口的结构坚固稳定。 3.4 道路施工 进行道路铺设和路面养护工作。包括铺设沥青、打标线、设置交通指示牌等。确保地下车库出入口的道路平整、通畅和安全。
医院出入口系统施工方案 1. 引言 医院作为重要的公共场所，每天都有大量的人员进出，为了确保医院的安全和 秩序，需要建立一个高效的出入口系统。本文档将介绍医院出入口系统的施工方案，包括系统设计、材料选择、施工流程以及项目进度安排。 2. 系统设计 2.1. 功能需求 医院出入口系统的主要功能需求包括： - 人员自动识别和身份验证 - 门禁控制 和管理 - 报警和事件记录 2.2. 硬件设备 医院出入口系统所需的硬件设备包括： - 人像识别设备：如人脸识别摄像头、 指纹识别仪等 - 门禁控制器：控制门的开关和门禁功能 - 电子门禁锁：用于锁定门 的状态 - 报警器：用于触发报警信号 - 计算机服务器和网络设备：用于数据存储和 通信
2.3. 软件系统 医院出入口系统所需的软件系统包括： - 人员识别和验证软件：用于人像识别和身份验证 - 门禁控制软件：用于控制门的开关和门禁功能 - 报警管理软件：用于管理报警事件和记录 3. 材料选择 3.1. 人员识别设备 针对医院出入口系统的人员识别设备，可以选择性能稳定、准确率高的人脸识别摄像头和指纹识别仪。在选择设备时，需要考虑其适应环境的能力，如光线条件和人员密集度。 3.2. 门禁控制器和电子门禁锁 门禁控制器和电子门禁锁是医院出入口系统的核心部件。在选择门禁控制器和电子门禁锁时，需要考虑其稳定性、安全性和易于集成的能力。 3.3. 计算机服务器和网络设备 医院出入口系统需要一个稳定的计算机服务器和网络设备来存储和处理大量的人员识别数据。在选择服务器和网络设备时，需要考虑其性能、可靠性和扩展性。
4. 施工流程 医院出入口系统的施工流程包括以下步骤： 1. 系统规划：根据医院的布局和需求，确定系统的布置和拓扑结构。 2. 设备安装：按照设计方案，将人员识别设备、门禁控制器和电子门禁锁安装到适当的位置。 3. 软件配置：根据功能需求，配置 人员识别和验证软件、门禁控制软件以及报警管理软件。 4. 网络配置：配置计算 机服务器和网络设备，建立稳定的网络连接。 5. 测试和调试：对整个系统进行功 能测试和调试，并解决可能出现的问题。 6. 数据迁移：将现有的人员数据和门禁 数据导入系统中，确保数据的完整性和一致性。 7. 培训和交接：培训医院相关人 员使用系统，并将系统交接给医院管理人员。 5. 项目进度安排 根据施工流程，制定医院出入口系统的项目进度安排如下： 任务开始日期完成日期 系统规划2022-01-01 2022-01-05 设备安装2022-01-06 2022-01-12 软件配置2022-01-13 2022-01-18
出入口控制系统安装施工方案 1.施工前的准备工作 a.与业主或建设单位进行沟通，确认出入口控制系统的需求和具体功 能要求。 b.完成工程测量，包括出入口的尺寸、平面布局和设备安装位置等。 c.设计出详细的安装施工方案，包括系统的布线、设备选型、设备安 装方案等。 2.布线工作 a.根据设计方案，在出入口地面或墙面上进行布线，确保线缆的整齐、美观和安全。 b.使用专业的工具和设备对线缆进行剥皮、连接和固定，确保信号传 输的稳定性和可靠性。 c.对于远距离传输或复杂布线情况，可以使用光纤布线，提高信号传 输的质量和速度。 3.设备安装 a.根据设计方案，选择合适的出入口控制设备，如门禁读卡器、闸机、门锁等，并进行精确的安装和调试。 b.使用专业的工具和设备进行设备安装，确保设备的稳固和稳定，防 止意外摇晃和掉落。 c.连接上电源和网络，确保设备正常工作，并与系统管理软件进行配 对和设置。
4.系统调试和联调 a.对每个出入口控制设备进行独立调试，包括测试读卡器、闸机、门锁等功能的正常性和稳定性。 b.对整个出入口控制系统进行联调，保证各个设备之间的协同工作和信息传递的准确性。 c.设置相关参数和权限，如门禁权限、时间段设置等，确保系统能够满足业主或建设单位的具体需求。 5.系统培训和验收 a.对使用人员进行系统使用培训，包括系统的基本操作、注意事项和常见故障排除等内容。 b.与业主或建设单位一起进行系统的最终验收，确认系统的功能和性能是否满足设计方案的要求。 c.出具系统验收报告，并提供系统的使用手册和售后服务，确保用户能够顺利使用和维护出入口控制系统。 总结： 出入口控制系统的安装施工方案包括施工前的准备工作、布线工作、设备安装、系统调试和联调以及系统培训和验收等步骤。通过合理的布线和设备安装，以及系统的调试和联调，可以确保出入口控制系统的正常工作和稳定性。在施工过程中，需要与业主或建设单位紧密合作，充分了解需求和要求，确保系统能够满足实际需要。出入口控制系统的安装施工需要使用合适的工具和设备，并严格按照相关规范和标准进行操作，确保施工质量和安全性。
出入口控制系统系统系统施工标准及要求 一、前言 出入口控制系统在现代社会中扮演着非常重要的角色，它能够有效地 管理人员和车辆的进出，保障公共安全和管理效率。在实际施工中， 出入口控制系统的建设存在着一定的标准和要求，本文将围绕这一主 题展开讨论，并提供深度和广度兼具的信息。 二、基本概念 在开始具体讨论之前，我们需要首先了解出入口控制系统的基本概念。简单地说，出入口控制系统是通过技术手段对进出人员和车辆进行控 制和管理的系统。它通常包括门禁系统、车辆识别系统、安防监控系 统等组成部分。在实际施工中，我们需要考虑从硬件设备到软件系统 的全面要求，以及施工中的具体标准。 三、硬件设备标准与要求 1. 门禁设备：在出入口控制系统中，门禁设备是非常关键的部分，它 包括身份识别设备、门禁闸机等。在施工中，硬件设备需要符合国家 标准，保证使用安全可靠，并且要能够适应不同的环境条件。
2. 车辆识别设备：对于需要进行车辆管理的场所，车辆识别设备是必 不可少的。在施工中，对于不同类型的管理需求，需要选择适用的车 辆识别设备，并保证其稳定的性能和准确的识别能力。 3. 安防监控设备：除了对人员和车辆进行管理之外，出入口控制系统 还需要配备安防监控设备。在施工中，安防监控设备的摆放位置、监 控范围、分辨率等都需要符合相应的标准和要求。 四、软件系统标准与要求 1. 数据管理系统：出入口控制系统需要配套的数据管理系统，用于对 进出记录和相关数据进行管理和分析。在施工中，数据管理系统需要 具备稳定的性能、灵活的扩展性和安全的数据存储能力。 2. 管理评台：对于大型场所或综合管理需求，出入口控制系统需要配 备相应的管理评台，帮助管理人员进行全面的监控和管理。在施工中，管理评台的界面设计、功能布局、权限设置等都应符合用户友好和操 作便捷的要求。 3. 系统集成：在实际施工中，出入口控制系统往往需要与其他安防系 统或管理系统进行集成。在软件系统的设计和施工中，需要考虑到系 统的兼容性和扩展性，确保能够满足未来的发展需求。
