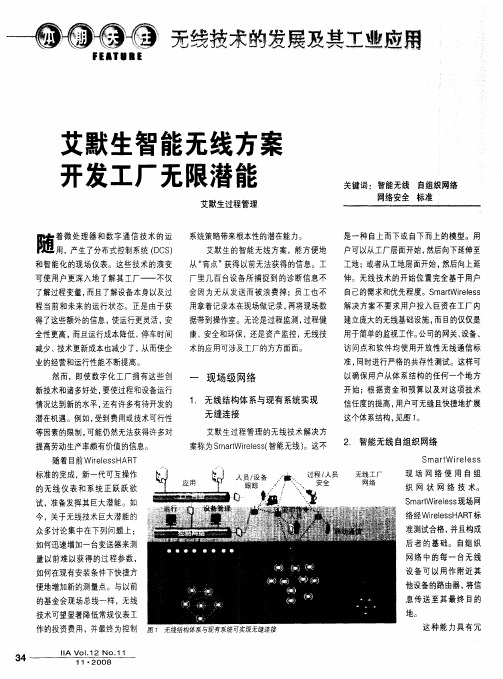

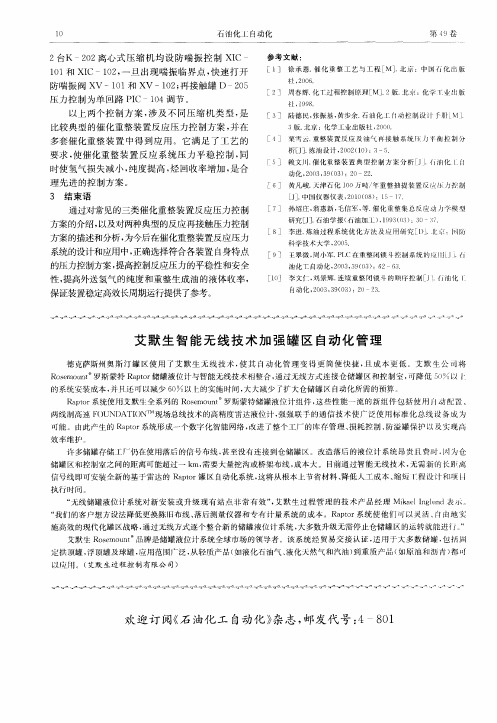

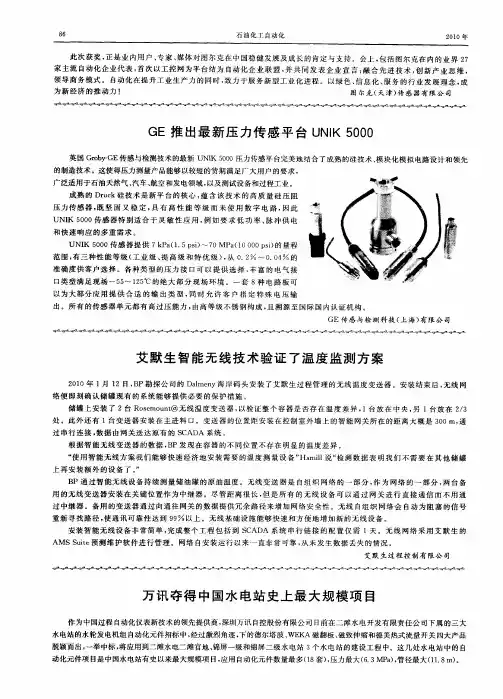

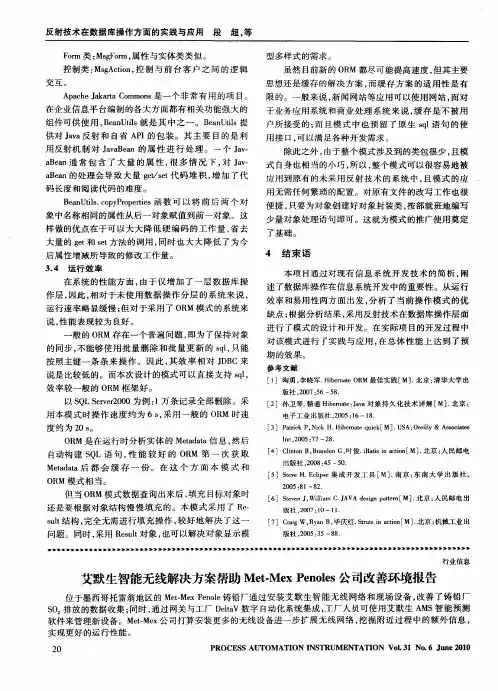

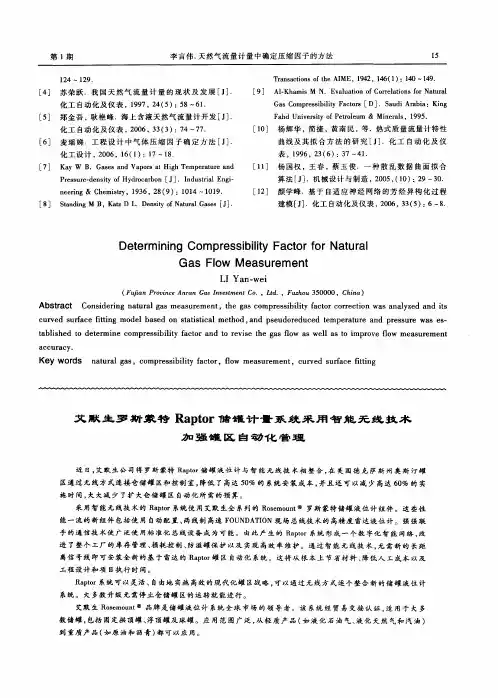

您所面临的挑战是以更少的资源换取更多的成果，在预算紧缩的同时提高生产率。过去，增加测量点意味着提高成本，而且因为工作人员不得不更频繁地进入潜在危险区域，风险也会相应增加。
为了安全、高效和节省成本地运营，需要可靠而及时的信息流——非必
要情况下无需派遣员工进入现场。凭借智能无线技术，可以轻松地在运营
中添加数据点，降低维护成本，减少安全、健康和环保事故的数量。智能
无线技术能够快速而简便地安装，仅需少量基础设施成本便可提供稳定的
数据流——让您掌控运营全局。
+凭借完备的无线产品组合，寻找满足各种应用需求的解决方案
+稳健的联网功能和无可比拟的易用性，简化网络部署
+确保仪表符合IEC62591的要求WirelessHART
+通过主机系统集成来保护无线网络
利用智能无线技术，可以实现更快速的安装、更轻松的维护、增强
对运营中错综复杂事物的监测，同时避免采用可能危害工人和工厂
安全的操作员人工巡视方式。
智能无线网关
+轻松将无线设备连接至您的主机系统
+获得行业领先的安全性、可扩展性和数据可靠性
+以冗余性保证系统可用性
智能无线THUM适配器
+为有线HART设备添加无线功能*
+以有线HART仪表挖掘丰富的诊断和过程数据
+克服过时的旧式控制系统的限制
+提升过程可见性，以避免故障并实现更安全、更
高产的运营
*设备符合HART5及以后的标准
SmartPower?解决方案电源模块
+使用本质安全的电源模块在危险区域执行例行维护
+享受可预测的长达10年的电源模块寿命
+应用于恶劣环境
+键式连接，可简单、轻松地更换
AMS Wireless SNAP-ON?应用
+简便的“拖放式”设计，易于规划、定制和管理无线网
络
+利用监测信息分析工具，有助于最大化过程性能
+解放工作人员，以应对更高优先级的任务
减少波动并提高产能
不准确的测量会对运营、产能和利润造成不利影响。您需要能够连续可靠运行的无线解决
方案。智能无线解决方案具备久经考验的功能，即便在艰难的应用中也能正常工作，可提
供更深入、更全面的过程视图，提升监测效果。利用智能无线解决方案，您可以定位故障点，有效地将停车时间和成本降至最低，优化您的运营。
+降低安装成本——每个测量点的安装成本节省高达50%
+简便、快速且直观——数分钟即可设立并运行智能无线网络
+无需现场调查——艾默生的现场网络设备是自组织的，所以无论区域密度多高或存在障碍，均无需现场调查
+可在任何位置启动，覆盖每个角落——利用广泛的产品，可采取任何启动方式；艾默生智能无线网络可轻松地扩展以满足您的运营需求
PEX空调机组 常见报警及故障处理指南 空调产品技术部 2009-9-25
附件：PEX机组码―――――20页
1.公共报警 产生原因：在系统发生报警时，事件记录菜单会同时产生一条公共报警记录， 并且主控制板公共报警端子会产生干接点输出变化，主控制板右下角的K3 继电器闭合，左侧红色LED指示灯亮，同时75/76公共报警输出端子输出闭 合导通信号。见下图： K3在主控制板右下 角位置，耐压125V， 通流能力5安培 K3继电器在控制原 理图右上侧位置，系 统有报警时被触发 K3闭合会输出闭合信 75/76端子 用户利用75/76端 子可以在空调有报 警时得到一个闭合 干接点信号， 解除办法：当报警解除时，公共报警自动解除，公共报警端子恢复开路。 2.压缩机1或2高压
产生原因：有几种可能，一是排气过温报警，二是高压保护报警，三是机组 拆解时将高压保护开关接错，四是保压保护开关本身故障或针阀口憋压。下 图是1号压缩机的高压保护局部电路图，2号压缩机类似。 排气温度开关 高压保护开关 如上图所示，先看看第一第二种可能情况，在有制冷需求时，无论高压保护 开关动作还是排气温度开关动作，主控制板上的报警反馈光耦开关U29都会 得到一个24V交流电压而触发控制系统报警，此时U29旁的LED指示灯常 亮。排气温度开关过温报警的原因通常是压缩机低压运行（低于50PSI），压 缩机由于循环吸排气量下降，压缩机的机械摩擦发热由于循环吸排气量下降 发生冷却不良，压缩机内部机械温度上升，排气温度随之上升，达到125oC 时排气温度开关被触发闭合使U29得到电压产生报警。高压保护开关在室外 冷凝器散热出现问题压缩机排气压力上升到360PSI（或400PSI）时，COM 端与NO端闭合同样使U29得到电压产生报警。第三种可能是机组垂直搬运 上楼时进行过整机解体，上楼后恢复安装时将高压保护开关接错了。最后一 种就是高压开关本身有问题或安装不良（用压力表检测高压正常）， 解除办法：由于报警牵涉到压缩机的运行状态，第一件需做的事情是接好双 头压力表，然后在维护菜单的诊断菜单将压缩机报警次数改为0，复位报警 后启动压缩机，检查压缩机的吸排气压力，如果发现低压偏低则因重点怀疑 排气过温异常，如果发现排气压力高则应检查冷凝器的运行状况。如果压力 完全正常，则应检查排出报警反馈电路的连接可靠性及是否有接线错误，检 查高压开关的管路连接可靠性。注意：在某一种高压开关接错线的情况下，会发生既不误报高压报警，实际发生高压保护工况时也不报警的危险情况。在排除了接线错误后，还有一种可能，就是由于针阀阀芯位置陷得较深，高
艾默生机房精密空调的 重点日常维护 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
艾默生机房精密空调的重点日常维护 时间:2012-06-20 17:02来源:未知作者:zx点击:1563次 一、的结构及工作原理 精密主要由压缩机、冷凝器、膨胀阀和蒸发器组成。 一般来说空调机的制冷过程为：压缩机将经过蒸发器后吸收了热能的制冷剂气体压缩成高压气体，然后送到室外机的冷凝器；冷凝器将高温高压气体的热能通过风扇向周围空气中释放，使高温高压的气体制冷剂重新凝结成液体，然后送到膨胀阀；膨胀阀将冷凝器管道送来的液体制冷剂降温后变成液、气混合态的制冷剂，然后送到蒸发器回路中去；蒸发器将液、气混合态的制冷剂通过吸收机房环境中的热量重新蒸发成气态制冷剂，然后又送回到压缩机，重复前面的过程。 二、计算机机房中选用精密专用空调的原因 1、温度、湿度控制对计算机机房的重要性
在计算机机房中的设备是由大量的微电子、精密机械设备等组成，而这些设备使用了大量的易受温度、湿度影响的电子元器件、机械构件及材料。温度对计算机的电子元器件、绝缘材料以及记录介质都有较大的影响；如对半导体元器件而言，室温在规定范围内每增加10℃，其可靠性就会降低约25%；而对电容器，温度每增加10℃，其使用时间将下降50%；绝缘材料对温度同样敏感，温度过高，印刷电路板的结构强度会变弱，温度过低，绝缘材料会变脆，同样会使结构强度变弱；对记录介质而言，温度过高或过低都会导致数据的丢失或存取故障。 湿度对计算机设备的影响也同样明显，当相对湿度较高时，水蒸汽在电子元器件或电介质材料表面形成水膜，容易引起电子元器件之间出现形成通路；当相对湿度过低时；容易产生较高的静电电压，试验表明：在计算机机房中，如相对湿度为30%，静电电压可达5000V，相对湿度为20%，静电电压可达10000V，相对湿度为5%时，静电电压可达20000V，而高达上万伏的静电电压对计算机设备的影响是显而易见的。 2、与舒适性空调的区别 1）传统的舒适性空调主要是针对家庭、办公场所、宾馆、商场等场所设计的，主要对象是人，送风量小，在制冷的同时也在除湿；因此舒适性空调对计算机机房来说将会使机房内湿度过低，从而使计算机设备内部的电子元器件表面累积静
艾默生精密空调系统 为确保机房内计算机系统的安全可靠、正常运行，在机房建设中为机房提供符合要求的场地环境，我们推荐采用恒温恒湿的机房专用空调机-艾默生Liebert.PEX系列机房专用空调。 机房专用空调采用下送风、上回风的送风方式。我们为您选择的机房专用空调是模块化设计的，可根据需要增加或减少模块；也可根据机房布局及几何图形的不同任意组合或拆分模块，且模块与模块之间可联动或集中或分开控制等。 1、Liebert.PEX系列描述 （1）Liebert.PEX机组是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市 （2）高可靠性、高灵活性、全寿命成本 （3）产品系列完备，具有风冷、乙二醇冷、水冷和冷冻水等机型 （4）制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28～151kW 2、设备特点： （1）高可靠性、高灵活性、全寿命低成本 （2）可拆卸搬运的结构，100%全正面维护，节省机房占地空间 （3）双Copeland高效涡旋式压缩机，适合环保制冷剂 （4）自张力调节式风机，满足不同机外余压需求 （5）大面积V型蒸发器，快速除湿设计，确保节能 （6）独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量 （7）超大屏幕全中文图形显示屏 （8）iCOM强大的联控与通讯功能 （9）风冷全调速冷凝器，噪声低 3、高适应性： （1）多项节能设计 （2）多种送风方式，满足不同气流组织需求 （3）多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件 （4）适应R22、R407C等不同冷媒 （5）多种监控方式 （6）风冷冷凝器提供适合不同温度环境（包括低温启动）的配置 （7）风冷方式提供超远安装距离和超高落差的方案 4、Liebert.PEX机组的设计 Liebert.PEX风冷系统的室内机由压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等主要部件组成。 水冷系列还包括高效板式换热器、水流量调节阀。 室内侧制冷系统和水系统中可能涉及维护、更换的器件全部采用易拆卸的Rotalock连接方式，使维护更方便。 （1）PEX风冷机组整机性能体现了高可靠性、高灵活性、高节能率、全寿命低成本。 （2）PEX可靠性充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器等（3）PEX高灵活性、高节能率充分体现在：iCOM智能控制系统；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器；占地面积小；可拆卸搬运，全正面维护；可直接应用环保制冷剂等 （4）PEX全寿命成本充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统；V型蒸发器；快速除湿系统；远红外加湿系统；全调速低噪声冷凝器等
艾默生机房精密空调的重点日常维护 时间:2012-06-20 17:02来源:未知作者:zx点击:1563次 一、的结构及工作原理？ ？ 精密主要由压缩机、冷凝器、膨胀阀和蒸发器组成。？ ？ 一般来说空调机的制冷过程为：压缩机将经过蒸发器后吸收了热能的制冷剂气体压缩成高压气体，然后送到室外机的冷凝器；冷凝器将高温高压气体的热能通过风扇向周围空气中释放，使高温高压的气体制冷剂重新凝结成液体，然后送到膨胀阀；膨胀阀将冷凝器管道送来的液体制冷剂降温后变成液、气混合态的制冷剂，然后送到蒸发器回路中去；蒸发器将液、气混合态的制冷剂通过吸收机房环境中的热量重新蒸发成气态制冷剂，然后又送回到压缩机，重复前面的过程。？ ？ 二、计算机机房中选用精密专用空调的原因？ ？ 1、温度、湿度控制对计算机机房的重要性？ ？ 在计算机机房中的设备是由大量的微电子、精密机械设备等组成，而这些设备使用了大量的易受温度、湿度影响的电子元器件、机械构件及材料。温度对计算机的电子元器件、绝缘材料以及记录介质都有较大的影响；如对半导体元器件而言，室温在规定范围内每增加10℃，其可靠性就会降低约25%；而对电容器，温度每增加10℃，其使用时间将下降50%；绝缘材料
对温度同样敏感，温度过高，印刷电路板的结构强度会变弱，温度过低，绝缘材料会变脆，同样会使结构强度变弱；对记录介质而言，温度过高或过低都会导致数据的丢失或存取故障。？ ？ 湿度对计算机设备的影响也同样明显，当相对湿度较高时，水蒸汽在电子元器件或电介质材料表面形成水膜，容易引起电子元器件之间出现形成通路；当相对湿度过低时；容易产生较高的静电电压，试验表明：在计算机机房中，如相对湿度为30%，静电电压可达5000V，相对湿度为20%，静电电压可达10000V，相对湿度为5%时，静电电压可达20000V，而高达上万伏的静电电压对计算机设备的影响是显而易见的。？ ？ 2、与舒适性空调的区别？ ？ 1）传统的舒适性空调主要是针对家庭、办公场所、宾馆、商场等场所设计的，主要对象是人，送风量小，在制冷的同时也在除湿；因此舒适性空调对计算机机房来说将会使机房内湿度过低，从而使计算机设备内部的电子元器件表面累积静电，放电损坏设备，干扰数据的传输和储存，同时由于50%左右的能量用于除湿，大大地增加了能耗；而专用精密空调由于采用了控制蒸发器内的蒸发压力和使蒸发器的表面温度高于露点温度等技术就克服了舒适性空调的上面的一些缺点。？ ？
技术规范书 技术规范书主要包含内容 一、项目的背景、基本情况。 结合2013年度开关电源备件使用情况，日常故障处理的需要，目前的备件数量不能满足需要。目前维护区域按区县共有18个，备件数量目前不能满足每个区县的使用要求，为了满足日常维护需求，减少故障历时，提高网络安全系数，需要进行备件采购。 二、项目的主要工作内容或工作量。 具体设备及型号需求清单： 三、对投标方的资质、人员、设备、场地等方面的要求。 1、谈判方要求为国内具有独立经营资格的组织、法人或自然人。 2、具有履行合同所必须的设备与专业技术能力。 四、项目的相关技术标准： 1、数量、型号、规格等。 需求数量、型号、规格详见第二项。 需保证设备全新、未启用。 五、供货、付款要求： 1、供货周期要求：合同签订30天交货
2、付款方式要求：完成后验收合格支付90% ，12个月后，设备无质量问题支付10%。 六、验收标准和方式。 现场验收：需求部门验收。 七、双方职责分工、合作界面。 发标方：提供场地。验收合格支付货款 投标方：按期完成供货，提供正规发票 八、交付时间、地点、物流配送要求。 合同签订后30天内交货。货物送到移动公司指定仓库。 九、服务要求、保修期限和保修期限内具体要求。 １、免费保修期限、技术咨询服务和售后服务网点要求；服务响应及维护要求； 投标方应答： ２、违约责任或相关扣罚标准。 投标方应答： 十、培训要求：培训方法、范围、时间、地点和天数。 无 十一、需要进行综合评标／评审的项目，要明确技术评分标准、编制技术评分表，明确在技术标书或技术规范书中。 无 十二、对中标／成交供应商的产品或服务的质量考核办法。按合同违约执行。 十三、合同中需增加的其它特殊要求条款。 到货不及时每迟送一天，扣合同金额的1 %违约金。
附件一：艾默生UPS及开关电源试题 UPS试题 一、选择题： 1、负载能量100%由逆变器提供的UPS是（C）。 A、后备式UPS B、互动式UPS C、在线式UPS 2、UPS不宜带下面哪种负载？（C） A、电炉 B、服务器 C、电吹风 3、Hipulse UPS需要电池（C）节。 A、20 B、30 C、32 D、36 4、Hipulse UPS母线电压等级为（ C ） A、270V B、350V C、432V D、540V 5、UPS按供电体制划分,以下哪个不属于该范畴（ D ） A、单进单出 B、三进单出 C、三进三出 D、单进三出 6、以下说法,不正确的是？（C） A、在线式UPS具有电网稳压,净化功能； B、UPS处于市电逆变工作模式时,严禁闭合维修旁路空开； C、并机系统的旁路电源可以不是同一路电源； D、并机系统不能共用电池组； 7、以下UPS架构中,哪种架构的UPS切换时间为0：（ C ） A、后备式 B、互动式 C、在线式 8、Hipluse报“旁路超跟踪”，旁路跟踪电压设定范围通常是380V的（ A ）。 A、±10% B、±5% C、±15% D、±20％ 9、Hipulse UPS旁路灯闪，表示：（ B ） A、旁路输入开关Q2未合上 B、旁路频率异常 C、保险烧断，辅助电源板上灯灭 D、交流停电 二、判断题（打×或√） 1.UPS是英文 Uninterrupted Power System的缩写。( √ ) 2.在线式UPS有四种工作方式:市电逆变,旁路,电池逆变,维修旁路。( √ ) 3.Hipulse的电池空气开关可以空合。( × ) 4.Hipulse系列UPS的直流母线电压是基本稳定的，约432V。( √ ) 5.Hipulse电池开关具有电池欠压和过载保护功能。( √ ) 6.UPS电池严禁安装在密封的环境中。( √ ) 7.Hipulse的维修开关在维修状态时，逆变器启动不了，所以在维修时，只要将维修 开关打到维修状态，逆变器会自动关闭。( × )
1 PEX空调机组 常见报警及故障处理指南 空调产品技术部 2009-9-25
序号故障及报警名称页码序号故障及报警名称页码 2 1 公共报警 3 3 2 与主机通信失败12 2 压缩机1或2高压 3 33 机组运行13 3 压缩机1或2低压 5 3 4 机组关机13 4 冷冻水高温 5 35 睡眠模式13 5 冷冻水水流丢失 5 3 6 备用模式13 6 电加热高温 6 3 7 上电14 7 主风机过载7 38 掉电14 8 气流丢失7 39 自然冷源传感器故障14 9 过滤网堵塞7 40 ON/OFF键禁止14 10 用户自定义1 8 41 LWD传感器故障14 11 用户自定义2 8 42 地板溢水14 12 用户自定义3 9 43 RAM/电池故障15 13 用户自定义4 9 44 存储器1内存不足15 14 自然冷源锁死9 45 压缩机1或2过载15 15 维护通知9 46 加湿器故障15 16 回风高温9 47 远程关机16 17 室内高温9 48 除湿运行时间超限16 18 室内低温10 49 自然冷源运行时间超限16 19 室内高湿10 50 压缩机1或2防冻保护16 20 室内低湿10 51 压缩机1或2抽空故障17 21 传感器A高温或故障10 52 BMS掉线17 22 传感器A低温10 53 数码涡旋1或2高温17 23 传感器A高湿10 54 烟感报警17 24 传感器A低湿11 55 备用乙二醇泵运行17 25 机组运行时间超限11 56 热水/汽运行时间超限17 26 压缩机1或2运行时间超限11 57 电加热1或2运行时间超限17 27 加湿器运行时间超限11 58 机组码丢失18 28 送风传感器故障11 59 机组码01～18不匹配18 29 数码涡旋1或2传感器故障11 60 压缩机1或2短周期18 30 室内传感器故障12 61 断电报警18 31 低压传感器1或2故障12 62 机组上电不能完成自检18 附件：PEX机组码―――――20页
目录 目录 -------------------------------------------------------------------------------------------------------------- 1第一章LIEBERT.PEX 系列空调------------------------------------------------------------------------- 2 1前言 --------------------------------------------------------------------------------------------------------- 2 1.1机房环境的特殊要求 ------------------------------------------------------------------------------ 2 1.2L IEBERT.PEX系列空调——机房的专业空调 ------------------------------------------------- 2 2产品介绍 --------------------------------------------------------------------------------------------------- 4 2.1外观介绍 ---------------------------------------------------------------------------------------------- 4 2.2型号说明------------------------------------------------------------------------------------------------ 5 2.3主要特点 ---------------------------------------------------------------------------------------------- 5 2.4标准部件 ---------------------------------------------------------------------------------------------- 6 3简易操作手册 ------------------------------------------------------------------------------------------ 12 3.1空气开关位臵介绍 ------------------------------------------------------------------------------- 12 3.2开机界面 -------------------------------------------------------------------------------------------- 15 3.3主界面 ----------------------------------------------------------------------------------------------- 15 3.4用户菜单 -------------------------------------------------------------------------------------------- 16 3.4.1开机 ------------------------------------------------------------------------------------------------ 17 3.4.2关机 ------------------------------------------------------------------------------------------------ 17 3.5维护检查核对表 ---------------------------------------------------------------------------------- 20
艾默生机房精密空调的重点日常维护 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
艾默生机房精密空调的重点日常维护 时间:2012-06-20 17:02来源:未知作者:zx点击:1563次 一、的结构及工作原理 精密主要由压缩机、冷凝器、膨胀阀和蒸发器组成。 一般来说空调机的制冷过程为：压缩机将经过蒸发器后吸收了热能的制冷剂气体压缩成高压气体，然后送到室外机的冷凝器；冷凝器将高温高压气体的热能通过风扇向周围空气中释放，使高温高压的气体制冷剂重新凝结成液体，然后送到膨胀阀；膨胀阀将冷凝器管道送来的液体制冷剂降温后变成液、气混合态的制冷剂，然后送到蒸发器回路中去；蒸发器将液、气混合态的制冷剂通过吸收机房环境中的热量重新蒸发成气态制冷剂，然后又送回到压缩机，重复前面的过程。 二、计算机机房中选用精密专用空调的原因 1、温度、湿度控制对计算机机房的重要性 在计算机机房中的设备是由大量的微电子、精密机械设备等组成，而这些设备使用了大量的易受温度、湿度影响的电子元器件、机械构件及材料。温度对计算机的电子元器件、绝缘材料以及记录介质都有较大的影响；如对半导体元器件而言，室温在规定范围内每增加10℃，其可靠性就会降低约25%；而对电容器，温度每增加10℃，其使用时间将下降50%；绝缘材料对温度同样敏感，温度过高，印刷电路板的结构强度会变弱，温度过低，绝缘材料会变脆，同样会使结构强度变弱；对记录介质而言，温度过高或过低都会导致数据的丢失或存取故障。 湿度对计算机设备的影响也同样明显，当相对湿度较高时，水蒸汽在电子元器件或电介质材料表面形成水膜，容易引起电子元器件之间出现形成通路；当相对湿度过低时；容易产生较高的静电电压，试验表明：在计算机机房中，如相对湿度为30%，静电电压可达5000V，相对湿度为20%，静电电压可达10000V，相对湿度为5%时，静电电压可达20000V，而高达上万伏的静电电压对计算机设备的影响是显而易见的。 2、与舒适性空调的区别 1）传统的舒适性空调主要是针对家庭、办公场所、宾馆、商场等场所设计的，主要对象是人，送风量小，在制冷的同时也在除湿；因此舒适性空调对计算机机房来说将会使机房内湿度过低，从而使计算机设备内部的电子元器件表面累积静电，放电损坏设备，干扰数据的传输和储存，同时由于50%左右的能量用于除湿，大大地增加了能耗；而专用精密空调由于采用了控制蒸发器内的蒸发压力和使蒸发器的表面温度高于露点温度等技术就克服了舒适性空调的上面的一些缺点。
艾默生机房精密空调的重 点日常维护 Prepared on 22 November 2020
艾默生机房精密空调的重点日常维护 时间:2012-06-20 17:02来源:未知作者:zx点击:1563次 一、的结构及工作原理？ ？ 精密主要由压缩机、冷凝器、膨胀阀和蒸发器组成。？ ？ 一般来说空调机的制冷过程为：压缩机将经过蒸发器后吸收了热能的制冷剂气体压缩成高压气体，然后送到室外机的冷凝器；冷凝器将高温高压气体的热能通过风扇向周围空气中释放，使高温高压的气体制冷剂重新凝结成液体，然后送到膨胀阀；膨胀阀将冷凝器管道送来的液体制冷剂降温后变成液、气混合态的制冷剂，然后送到蒸发器回路中去；蒸发器将液、气混合态的制冷剂通过吸收机房环境中的热量重新蒸发成气态制冷剂，然后又送回到压缩机，重复前面的过程。？ ？ 二、计算机机房中选用精密专用空调的原因？ ？ 1、温度、湿度控制对计算机机房的重要性？ ？ 在计算机机房中的设备是由大量的微电子、精密机械设备等组成，而这些设备使用了大量的易受温度、湿度影响的电子元器件、机械构件及材料。温度对计算机的电子元器件、绝缘材料以及记录介质都有较大的影响；如对半导体元器件而言，室温在规定范围内每增加10℃，其可靠性就会降低约25%；而对电容器，温度每增加10℃，其使用时间将下降50%；绝缘材料对温度同样敏感，温度过高，印刷电路板的结构强度会变弱，温度过低，绝缘材料会变脆，同样会使结构强度变弱；对记录介质而言，温度过高或过低都会导致数据的丢失或存取故障。？ ？ 湿度对计算机设备的影响也同样明显，当相对湿度较高时，水蒸汽在电子元器件或电介质材料表面形成水膜，容易引起电子元器件之间出现形成通路；当相对湿度过低时；容易产生较高的静电电压，试验表明：在计算机机房中，如相对湿度为30%，静电电压可达5000V，相对湿度为20%，静电电压可达10000V，相对湿度为5%时，静电电压可达20000V，而高达上万伏的静电电压对计算机设备的影响是显而易见的。？ ？ 2、与舒适性空调的区别？ ？ 1）传统的舒适性空调主要是针对家庭、办公场所、宾馆、商场等场所设计的，主要对象是人，送风量小，在制冷的同时也在除湿；因此舒适性空调对计算机机房来说将会使机房内湿度过低，从而使计算机设备内部的电子元器件表面累积静电，放电损坏设备，干扰数据的传输和储存，同时由于50%左右的能量用于除湿，大大地增加了能耗；而专用精密空调由于采用了控制蒸发器内的蒸发压力和使蒸发器的表面温度高于露点温度等技术就克服了舒适性空调的上面的一些缺点。？ ？
PS48400-2C/50智能高频开关电源系统 用户手册 E1-20020314-C-1.0 艾默生网络能源有限公司
PS48400-2C/50智能高频开关电源系统 用户手册 资料版本E1-20020314-C-1.0 BOM编码31010887 艾默生网络能源有限公司为客户提供全方位的技术支持，客户可与就近 的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公 司总部联系。 艾默生网络能源有限公司 地址：深圳市龙岗区坂雪岗工业区华为基地电气厂房一楼、三楼 邮编：518129 公司网址：https://www.doczj.com/doc/9e18599420.html,或https://www.doczj.com/doc/9e18599420.html, E-mail：info@https://www.doczj.com/doc/9e18599420.html,
版权声明 艾默生网络能源有限公司 版权所有，保留一切权利。 在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。 版权所有，侵权必究。内容如有改动，恕不另行通知。 Copyright by Emerson Network Power Co.,Ltd. All rights reserved. The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co.,Ltd.
艾默生机房精密空调的重点日常维护 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
艾默生机房精密空调的重点日常维护 时间:2012-06-20 17:02来源:未知作者:zx点击:1563次 一、的结构及工作原理 精密主要由压缩机、冷凝器、膨胀阀和蒸发器组成。 一般来说空调机的制冷过程为：压缩机将经过蒸发器后吸收了热能的制冷剂气体压缩成高压气体，然后送到室外机的冷凝器；冷凝器将高温高压气体的热能通过风扇向周围空气中释放，使高温高压的气体制冷剂重新凝结成液体，然后送到膨胀阀；膨胀阀将冷凝器管道送来的液体制冷剂降温后变成液、气混合态的制冷剂，然后送到蒸发器回路中去；蒸发器将液、气混合态的制冷剂通过吸收机房环境中的热量重新蒸发成气态制冷剂，然后又送回到压缩机，重复前面的过程。 二、计算机机房中选用精密专用空调的原因 1、温度、湿度控制对计算机机房的重要性 在计算机机房中的设备是由大量的微电子、精密机械设备等组成，而这些设备使用了大量的易受温度、湿度影响的电子元器件、机械构件及材料。温度对计算机的电子元器件、绝缘材料以及记录介质都有较大的影响；如对半导体元器件而言，室温在规定范围内每增加10℃，其可靠性就会降低约25%；而对电容器，温度每增加10℃，其使用时间将下降50%；绝缘材料对温度同样敏感，温度过高，印刷电路板的结构强度会变弱，温度过低，绝缘材料会变脆，同样会使结构强度变弱；对记录介质而言，温度过高或过低都会导致数据的丢失或存取故障。 湿度对计算机设备的影响也同样明显，当相对湿度较高时，水蒸汽在电子元器件或电介质材料表面形成水膜，容易引起电子元器件之间出现形成通路；当相对湿度过低时；容易产生较高的静电电压，试验表明：在计算机机房中，如相对湿度为30%，静电电压可达5000V，相对湿度为20%，静电电压可达10000V，相对湿度为5%时，静电电压可达20000V，而高达上万伏的静电电压对计算机设备的影响是显而易见的。 2、与舒适性空调的区别 1）传统的舒适性空调主要是针对家庭、办公场所、宾馆、商场等场所设计的，主要对象是人，送风量小，在制冷的同时也在除湿；因此舒适性空调对计算机机房来说将会使机房内湿度过低，从而使计算机设备内部的电子元器件表面累积静电，放电损坏设备，干扰数据的传输和储存，同时由于50%左右的能量用于除湿，大大地增加了能耗；而专用精密空调由于采用了控制蒸发器内的
空调系统说明 1、系列描述 描述： 机组是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市 高可靠性、高灵活性、全寿命成本 产品系列完备，具有风冷、乙二醇冷、水冷和冷冻水等机型 制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28～151kW 应用范围： 中、大型交换机房和移动机房 计算机房和数据中心（IDC） 高科技环境及实验室 工业控制室和精密加工设备 标准检测室和校准中心 UPS和电池室 生化培养室 医院和检测室 高适应性： 多项节能设计 多种送风方式，满足不同气流组织需求 多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件适应R22、R407C等不同冷媒 多种监控方式 风冷冷凝器提供适合不同温度环境（包括低温启动）的配置 风冷方式提供超远安装距离和超高落差的方案
2、系列数据 下送风风冷机组技术参数
3、机组的特点 ●高可靠性、高节能性、全寿命低成本 同等制冷量条件下，占地面积最小。侧面及背面不需要维护空间，前面只需要600mm 维护空间 可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道） 艾默生Copeland高效涡旋式压缩机，直接适合环保制冷剂（R407C）。 自适应风机系统，满足不同机外余压需求 大面积V型蒸发器，快速除湿设计，确保节能 独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量 全中文图形显示屏 iCOM强大的群控与通讯功能 4、机组的设计 风冷系统的室内机由压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等主要部件组成。 水冷系列还包括高效板式换热器、水流量调节阀。 室内侧制冷系统和水系统中可能涉及维护、更换的器件全部采用易拆卸的Rotalock连接方式，使维护更方便。 PEX风冷机组整机性能体现了高可靠性、高灵活性、高节能率、全寿命低成本。 PEX可靠性充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统； 远红外加湿系统；全调速低噪声冷凝器等 PEX高灵活性、高节能率充分体现在：iCOM智能控制系统；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器；占地面积小；可拆卸搬运，全正面维护；可直接应用
艾默生精密空调iCOM 控制器简易操作手册 简易手册 1 控制器 艾默生PEX系列空调和CRV空调均采用iCOM 控制器，用户界面操作简洁。多级密码保护，能有效防止非法操作。控制器具有掉电自恢复功能，以及高/低电压保护。通过菜单操作可以准确了解各主要部件运行时间。专家级故障诊断系统，可以自动显示当前故障内容，方便维护人员进行设备维护。可存储400条历史事件记录。配置RS485接口，通信协议采用信息产业部标准通信协议。微处理控制器面板如图1-2所示。 图1-1 微处理控制器面板iCOM控制器 iCOM控制器采用菜单式操作，监控、显示并运行精密冷却空调设备，控制环境保持在设定的范围内。本章主要介绍iCOM 控制器菜单操作，控制特点和参数设置。 1.1 液晶显示屏 Liebert.PEX系列空调正面有一个液晶显示屏，可显示机房当前状态，如温度和湿度等；用户还可以从显示屏上查看和修改机器配置。 液晶显示屏采用蓝色背光，超过一定时间（可配置，默认为5min）无任何按键操作时，背光熄灭；下次按键操作时，背光点亮。 1.2 按键指示灯面板 按键指示灯面板上设置有上移键、下移键、左移键、右移键、回车键、退出键、开/关键、报警消音键、帮助键以及报警指示灯和工作指示灯，如图5-1所示。 图1-2 控制器按键和指示灯 1．报警指示灯 有报警产生时，报警指示灯呈红色；报警消除时，报警指示灯熄灭。 2．工作指示灯 机组工作时，工作指示灯呈绿色；机组关闭时，工作指示灯呈黄色。 3．开/关键
开关机。 系统运行时，按下开关键，系统关闭；系统关闭时，按下开/关键，系统开启。 注意 系统上电后机组的运行状态将按照上次掉电时机组的运行状态，例如在掉电时系统若处于工作状态，那么上电之后系统将自动进入运行状态，无须用户手动开启。 4．回车键 进入选择的菜单界面，参数修改完毕后，按回车键确认并保存设定值。进入菜单条或修改参数时，菜单和参数反显。5．退出键 退出本级菜单界面至正常界面或上一级菜单界面。 6．上移键 在浏览状态下，按上移键将当前菜单向上滚动一行或一屏。 7．下移键 在浏览状态下，按下移键将当前菜单向下滚动一行或一屏。 8．左移键 在设定操作中左移参数设定值的当前修改位。 9．右移键 在设定操作中右移参数设定值的当前修改位。 10．报警消音键 系统报警时将发出报警音，按报警消音键将消除报警音。 11．帮助键 显示帮助说明文字。 1.3 主界面 开机后，经20秒后显示主界面。主界面显示有关设备状况的一般性信息，包括当前的温度和湿度，温湿度设定值，设备输出状态（风机、压缩机、制冷、制热、除湿、加湿等），报警及维护情况。主界面有图形界面和简易界面两种显示模式，区别在于图形界面（图5-3）下显示各功能部件输出的百分比图，简易界面（图5-4）下只显示当前运行模式的图标。两种显示模式的切换可以通过菜单操作实现，参见5.6.7 显示设置。 主界面的左上角显示的为当前的机组编号；右上角显示为当前的的系统状态。若处于其它菜单显示屏时，超过255s无任何按键动作，则回到该主界面。 图1-3 主界面图形模式 主界面图形模式和简易模式中的图标具体含义如表1-1所示。 表1-1 图标含义
PS48400-3/2900 & PS48600-3/2900电源系统 技术手册 资料版本V1.1 归档时间2005-03-25 BOM编码31020606 艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与 就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可 直接与公司总部联系。 艾默生网络能源有限公司 版权所有，保留一切权利。内容如有改动，恕不另行通知。 艾默生网络能源有限公司 地址：深圳市南山区科技工业园科发路一号 邮编：518057 公司网址：https://www.doczj.com/doc/9e18599420.html, 客户服务热线：0755-******** E-mail：info@https://www.doczj.com/doc/9e18599420.html,
目录 第一章系统概述 (1) 1.1 产品型号说明 (1) 1.2 系统配置 (2) 1.3 系统的主要特点 (7) 1.4 系统的工作原理 (8) 1.5 系统的主要功能 (8) 1.5.1 防雷 (9) 1.5.2 交流输入过压保护 (10) 1.5.3 负载下电和电池低电压保护 (10) 1.5.4 故障告警和保护 (11) 1.6 系统的技术参数 (11) 第二章整流模块R48-2900 (15) 2.1 整流模块的结构 (15) 2.2 主要功能和特点 (19) 2.3 技术参数 (25) 第三章监控模块M500F (31) 3.1 监控模块的外观结构 (31) 3.1.1 监控模块的外形 (31) 3.1.2 监控模块的前面板 (31) 3.1.3 监控模块的后面板 (33) 3.2 主要功能 (35) 3.2.1 显示与设置功能 (35)
艾默生开关电源电缆选择指导书 一、电池电缆的选取原则(线径单位：mm2) 电池电缆线径的选择主要是考虑电池整个回路的压降，一般电池线缆的总压降控制在0.5~1V之间。电池电缆的长度越长，则电缆线径也会越粗。一般单根电缆最粗线径是240mm2，如果电缆线径要求超出240mm2，则要采用多根电缆并联的方式来满足。简明选择方式可按如下三个步骤进行： 1、根据电缆正负极电缆的总长度和电池容量，选择标准的电池电缆，得到数据 S1。
2、按照电源系统或者配电柜查询以下表格得到数据二S2。 从安全性考虑，根据载流量计算最小电缆线径。 3、电池线径选取数据一和数据二中的大者，即为最终选定的电缆线径。 最终选定的电缆线径S0=MAX(S1,S2) 二、通信电源产品交流输入电缆、地线电缆选取 可参见下表： 的四倍。例如：如果勘测到交流单元到用户配电箱的距离是10米，则总共需要4×10米单芯25mm2。 上表空格部份请参考业务与软件电源选取指导书。
附件一：电缆选择原则和方法说明。 一、电缆型号怎么表示？ 电缆大多由多股铜丝组成，随着组成电缆的铜丝粗细不同，电缆的机械强度也不相同。绝缘层材料不同，功能不同，应用场所也不同。电缆的种类相当繁多，型号规格的表示方法有很多种，不同用途的电缆表达方式各不相同。阻燃软电缆的电缆型号为‘RVVZ’，其中字母‘R’表示软电缆，‘VV’表示聚氯乙烯绝缘，聚氯乙烯护套（双层绝缘），‘Z’表示阻燃。（ZR-RVVZ 也表示阻燃软电缆） 二、什么是单芯、多芯电缆？ 一根电缆里面，有几条相互绝缘的铜芯，可以分别接不同的端子，这种电缆叫做多芯电缆。 如果电缆里面没有其他相互绝缘的铜芯，则称之为单芯电缆。三相交流电缆一般都采用多芯电缆：如‘3×185mm2＋1×95mm2’表示电缆中有三组截面积为185mm2，一组95mm2，四组铜芯两两之间相互绝缘，但最外面的有一层保护胶皮将四条电缆包在一起。分别作为交流电源的三个相线电缆和零线电缆。零线电缆比相线电缆细。多芯电缆实际上就是几根单芯电缆的组合。 三、电缆的颜色怎么选？ 1、地线的颜色：地线分为工作地线和保护地线。保护地线标准的颜色为黄绿色。工作地线为黑色或者红色。艾默生开关电源均采用工作地线、保护地线、防雷地线三线合一，颜色统一为黑色。 2、直流电缆（包含电池电缆）的颜色。华为提供的直流电缆有黑色和蓝色两种颜色。黑色表示正极，蓝色表示负极。也可以用同一颜色电缆分别做正负极，但在电缆两端要用不同颜色的色标做标识。 3、交流电缆：交流电缆分为单相与三相。三相电缆均采用四芯电缆。标准四芯电缆中，颜色分别为黄、绿、红和蓝色（或黑色）。黄、绿、红分别表示为A相、B相、C相。单相电缆采用两根单芯电缆。一根为黑色，一根为蓝色。 四、接线端子的选用原则 一般根据电缆型号来确定，如果芯线是RVVZ型软线电缆，则铜鼻子的截面应比电缆截面大一号；这主要考虑到软电缆比较蓬松，难以插进相同截面规格的铜鼻子，因此如无特别说明，则铜鼻子规格相应放大一级。
1 PEX 空调机组 常见报警及故障处理指南 空调产品技术部 2009-9-25
附件：PEX 机组码―――――20 页
1. 公共报警 产生原因：在系统发生报警时，事件记录菜单会同时产生一条公共报警记录， 并且主控制板公共报警端子会产生干接点输出变化，主控制板右下角的 K3 继电器闭合，左侧红色 LED 指示灯亮，同时 75/76 公共报警输出端子输出闭 合导通信号。见下图： K3 在主控制板右下 角位置，耐压 125V， 通流能力 5 安培 K3 继电器在控制原 理图右上侧位置，系 统有报警时被触发 K3 闭合会输出闭合信 75/76 端子 用户利用 75/76 端 子可以在空调有报 警时得到一个闭合 干接点信号，
解除办法：当报警解除时，公共报警自动解除，公共报警端子恢复开路。 2. 压缩机 1 或 2 高压
4 产生原因：有几种可能，一是排气过温报警，二是高压保护报警，三是机组拆解时将高压保护开关接错，四是保压保护开关本身故障或针阀口憋压。下图是 1 号压缩机的高压保护局部电路图，2 号压缩机类似。 排气温度开关 高压保护开关 如上图所示，先看看第一第二种可能情况，在有制冷需求时，无论高压保护开关动作还是排气温度开关动作，主控制板上的报警反馈光耦开关 U29 都会得到一个 24V 交流电压而触发控制系统报警，此时 U29 旁的 LED 指示灯常亮。排气温度开关过温报警的原因通常是压缩机低压运行（低于 50PSI），压缩机由于循环吸排气量下降，压缩机的机械摩擦发热由于循环吸排气量下降发生冷却不良，压缩机内部机械温度上升，排气温度随之上升，达到 125oC 时排气温度开关被触发闭合使 U29 得到电压产生报警。高压保护开关在室外冷凝器散热出现问题压缩机排气压力上升到 360PSI（或 400PSI）时，COM 端与 NO 端闭合同样使 U29 得到电压产生报警。第三种可能是机组垂直搬运上楼时进行过整机解体，上楼后恢复安装时将高压保护开关接错了。最后一种就是高压开关本身有问题或安装不良（用压力表检测高压正常）， 解除办法：由于报警牵涉到压缩机的运行状态，第一件需做的事情是接好双头压力表，然后在维护菜单的诊断菜单将压缩机报警次数改为 0，复位报警后启动压缩机，检查压缩机的吸排气压力，如果发现低压偏低则因重点怀疑排气过温异常，如果发现排气压力高则应检查冷凝器的运行状况。如果压力
