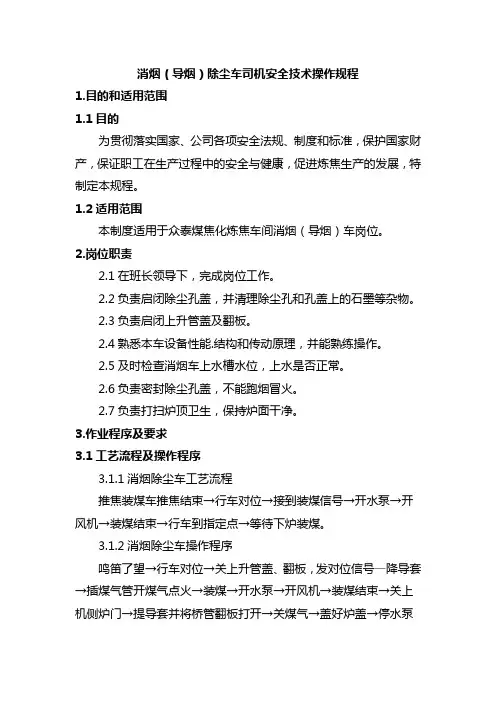

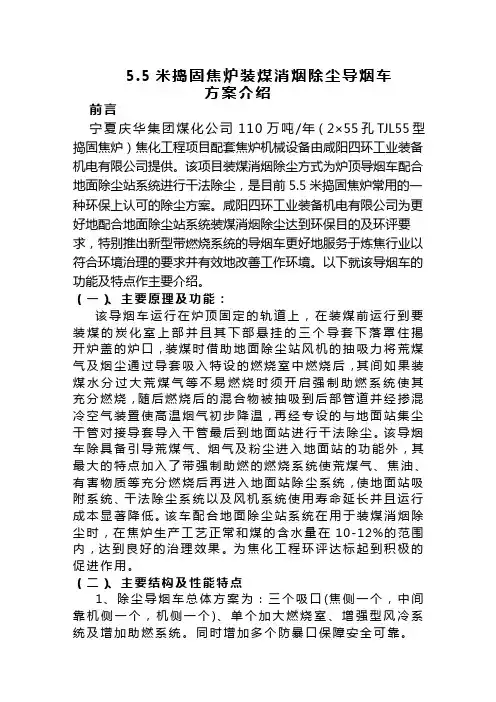

5.5米捣固焦炉装煤消烟除尘导烟车
方案介绍
前言
宁夏庆华集团煤化公司110万吨/年（2×55孔TJL55型捣固焦炉）焦化工程项目配套焦炉机械设备由咸阳四环工业装备机电有限公司提供。该项目装煤消烟除尘方式为炉顶导烟车配合地面除尘站系统进行干法除尘，是目前5.5米捣固焦炉常用的一种环保上认可的除尘方案。咸阳四环工业装备机电有限公司为更好地配合地面除尘站系统装煤消烟除尘达到环保目的及环评要求，特别推出新型带燃烧系统的导烟车更好地服务于炼焦行业以符合环境治理的要求并有效地改善工作环境。以下就该导烟车的功能及特点作主要介绍。
（一）、主要原理及功能：
该导烟车运行在炉顶固定的轨道上，在装煤前运行到要装煤的炭化室上部并且其下部悬挂的三个导套下落罩住揭开炉盖的炉口，装煤时借助地面除尘站风机的抽吸力将荒煤气及烟尘通过导套吸入特设的燃烧室中燃烧后，其间如果装煤水分过大荒煤气等不易燃烧时须开启强制助燃系统使其充分燃烧，随后燃烧后的混合物被抽吸到后部管道并经掺混冷空气装置使高温烟气初步降温，再经专设的与地面站集尘干管对接导套导入干管最后到地面站进行干法除尘。该导烟车除具备引导荒煤气、烟气及粉尘进入地面站的功能外，其最大的特点加入了带强制助燃的燃烧系统使荒煤气、焦油、有害物质等充分燃烧后再进入地面站除尘系统，使地面站吸附系统、干法除尘系统以及风机系统使用寿命延长并且运行成本显著降低。该车配合地面除尘站系统在用于装煤消烟除尘时，在焦炉生产工艺正常和煤的含水量在10-12%的范围内，达到良好的治理效果。为焦化工程环评达标起到积极的促进作用。
（二）、主要结构及性能特点
1、除尘导烟车总体方案为：三个吸口(焦侧一个，中间靠机侧一个，机侧一个)、单个加大燃烧室、增强型风冷系统及增加助燃系统。同时增加多个防暴口保障安全可靠。
2、竖烟道吸口上设电动升降的新型密封导套三个（合理分布使装煤时荒煤气及烟尘吸入快、充分等），导烟除尘接口电动操作。
3、燃烧室为新型大容积燃烧室，燃烧室内侧采用高铝砖，外侧采用轻质耐火材料，燃烧室顶部采用捣固隔热材料。这种燃烧室可以显著提高燃烧温度，使烟气中所含有毒、有害污染物得以有效地消除。
4、配合地面除尘站在正常工艺条件下达到视觉上可看到炉门口、炉顶的少量烟尘泄漏。
5、走行采用串电阻调速，电液制动器制动。
6、车上配置的掺混冷空气装置为可调加强型，能保证经过初步风冷的混合烟气进入地面站管道时符合要求。
7、与地面站除尘干管对接的伸缩导套采用圆形。
8、操作室悬挂安装在一层平台上，电气室设置在平台之上（设置工业空调降温）。
9、设有强制燃烧系统，保证在装煤水分超标条件下荒煤气等物质进入燃烧室中仍然能够充分燃烧。。
10、整车采用PLC控制，并且具有外接接口，方便自动对位的实现。操作工序及故障状态显示采用7＂的工业级彩色触摸屏。另外地面站的风机启动和调速由导烟车发信号。
（三）、主要技术数据
1、轨道中心距-----------------------------7780mm
2、轨型--------------------------------------P50
3、走行最大速度----------------------- 57.7m/min
4、走行电机-------------YZR180L-6(15kw×4,960rpm)
5、走行减速机-------ZSC600-VI-3/4 i=31.2 四台
6、燃烧器容积-----------------------------38.5m3
7、电源---------------滑触线导入3Ph 380V 50Hz
8、外形尺寸（长×宽×高）----10578×13940×12000mm
9、设备总重量-------------------------------120t
