塑料模设计实例 塑料注射模具设计与制造实例是通过设计图1.1所示的防护罩的注射模，全面介绍了从塑料成形工艺分析到确定模具的主要结构，最后绘制出模具的塑料注射模具设计全过程。 设计任务： 产品名称：防护罩 产品材料：ABS（抗冲） 产品数量：较大批量生产 塑料尺寸：如图1.1所示 塑料质量：15克 塑料颜色：红色 塑料要求：塑料外侧表面光滑，下端外沿不允许有浇口痕迹。塑料允许最大脱模斜度0.5° 图1.1 塑件图 一．注射模塑工艺设计 1．材料性能分析 （1）塑料材料特性 ABS塑料（丙乙烯—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了 丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称为改性聚苯乙烯，具有 比聚苯乙烯更好的使用和工艺性能。ABS是一种常用的具有良好的综合力学性 能的工程材料。ABS塑料为无定型料，一般不透明。ABS无毒、无味，成型塑 料的表面有较好的光泽。ABS具有良好的机械强度，特别是抗冲击强度高。ABS 还具有一定的耐磨性、耐寒性、耐水性、耐油性、化学稳定性和电性能。ABS 的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。 （2）塑料材料成形性能
使用ABS 注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。另外熔体黏度较高，使ABS 制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。ABS 易吸水，成形加工前应进行干燥处理。在正常的成形条件下，ABS 制品的尺寸稳定性较好。 （3）塑料的成形工艺参数确定 查有关手册得到ABS （抗冲）塑料的成形工艺参数： 密 度 1.01~1.04克/mm3 收 缩 率 0.3%~0.8% 预热温度 80°c~85°c ，预热时间2~3h 料筒温度 后段150°c~170°c ，中段165°C~180°c ，前段180°c~200°c 喷嘴温度 170°c~180°c 模具温度 50°c~80°c 注射压力 60~100MPa 注射时间 注射时间20~90s ，保压时间0~5s ，冷却时间20~150s. 2．塑件的结构工艺性分析 （1）塑件的尺寸精度分析 该塑件上未注精度要求的均按照SJ1372中8级精度公差值选取，则其主要尺寸公差标注如下（单位均为mm ）： 外形尺寸：26.0040+φ、 1.2050＋、12.0045+、94.0025+R 内形尺寸：26.008.36+φ 孔 尺 寸：52.0010+φ 孔心距尺寸：34.015± （2）塑件表面质量分析 该塑件要求外形美观，外表面表面光滑，没有斑点及熔接痕，粗糙度可取Ra0.4μm ，下端外沿不允许有浇口痕迹，允许最大脱模斜度0.5°，而塑件内部没有较高的表面粗糙度要求。 （4）塑件的结构工艺性分析
竖向设计及其基本要求 1.竖向设计 竖向设计的概念 根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。 竖向设计的基本任务 ①进行场地地面的竖向布置 ②确定建、构筑物额的高程 ③拟定场地排水方案 ④安排场地的土方工程 ⑤设计有关构筑物 2．竖向设计的原则 竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。 · 满足建、构筑物的使用功能要求 · 结合自然地形、减少土方量 · 满足道路布局合理的技术要求 · 解决场地排水问题 · 满足工程建设与使用的地质、水文地质条件 · 满足建筑基础埋深、工程管线敷设的要求
竖向设计的现状资料 竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。 · 地形图——1：500或1：1000 ·建设场地的地质条件资料 · 场地平面布局 · 场地道路布置 · 场地排水与防洪方案 · 地下管线的情况 · 填土土源与弃土地点 4．竖向设计的设计生读、成果要求 · 初步设计阶段 （1）设计说明书 （2）竖向布置图 （3）有关技术经济指标 （4）内部作业的图纸和资料 · 施工图设计阶段 （1）设计说明 （2）竖向布置图 （3）土方图 （4）有关技术经济指标
地面的竖向布置形式 1.地面的竖向布置形式 · 平坡式 平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。· 台阶式 台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。 · 混合式 混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。 2.设计地面形式的选择 · 影响地面竖向布置形式的因素 ①场地的自然地理特征 ②建、构筑物的布局与基础埋深 ③室外场地的使用要求 ④工程技术方面的要求 ⑤其他因素 · 自然地面坡度的划分 ——平坡、缓坡、中坡、陡坡、急坡
商业广场景观设计要点 1总体要求 商业广场景观设计是商业建筑外场设计的重要组成部分。其目的是为了更好的衬托商业气氛，通过合理、人性化的设计，营造商业建筑的室外场所。这是检验景观设计的最主要标准，也是甲方审查景观设计的依据。我们应着重考虑如下方面内容： （1）使用功能：商业广场要考虑各业态定期或不定期的促销活动，因此，在各业态的主入口和公共区不应布置阻挡人流的固定设施，另外还要考虑商场物业公司组织的大型促销活动的场所和需求（包括预留水、电等）。 特别提示： A、考虑室外步行街开放的时间段及主要消费人群的活动取向；形成户外休闲 活动空间为主的景观空间，在室外步行街局部放大区域预留商户开展户外经营活动的场所，同时预留移动设施供围合空间使用。 B、所有室外空间必须满足消防安全功能需求。 （2）交通组织：依照以人为本的设计原则，并结合各单体建筑使用功能要求，从住宅和商业两方面确定机动车、非机动车、人流、物流等流线组织，合理确定地下车库的出入口、地面停车场的出入口（包括各主力店的地上、地下卸货口，卸货区，装卸货物的时间，出租车等候，餐饮娱乐停车区，商务办公停车区）及公交站台设置等等。交通分析也需要在方案阶段进行单独阐述。需考虑集中的非机动车停放范围。 特别提示： A、满足机动车进入室外步行街的使用需求。 B、地面停车位的出入口安排在靠近商业大广场附近，但不能设置在人行出入口等人流集中的地区，结合竖向设计，在高差较小的区段解决。 C、主街应为人行空间，应在红线边界处布置车挡避免机动车进入，车挡间距约为0.8米。 D、地面各种机动车流线（普通车流，消防及货运）及非机动车流线，机动车可以行驶到达每一个商铺门口。满足如地面停车位，消防等高场地及非机动车停车场等规划指标及使用需要。 E、大商业临街面需设置出租车及公交车港湾，，一般情况下保证5辆出租车停靠，特殊情况至少保证3辆出租车停靠。 （3）景观轴线：方案阶段需有分析，外环境构筑物不能遮挡顾客出入口，不能影响建筑外墙广告及建筑外立面的精彩部位。考虑广场空间过大，避免因过量空旷导致“一览无余”，应适当借用景观、小品、绿化等因素，达到视线的遮掩、吸引、过渡，以营造空间层次感。 （4）竖向设计：由于商业广场面积较大，如何解决场地雨水排水等问题也是非
注塑模具设计 模具设计 1、塑件制品分析 （1）明确设计要求 图1—1为塑件的二维工程图 图1—1 图1—1 该产品精度及表面粗糙度要求不高，有一定的配合精度要求。（2）明确产品的批量 该产品批量不大,模具采用一模两腔结构,浇口形式采用侧浇口， （3）计算产品的体积和质量 使用UG软件画出三维实体图，软件自动机算出所画图形的体
积。 通过计算得塑件的体积V塑=13.85cm3 塑件的质量M塑=ρV塑=1.04×13.85=14.4g 式中ρ---塑料的密度,g/cm3. 流道凝料的质量m2还是个未知数，可按塑件质量的0.6倍来估算。 浇注系统的质量M浇=ρV浇=8.6g 浇注系统的体积V浇=8.30cm3. 故V总= 2×V塑+V浇= 2×13.85cm3 +8.30cm3.= 36cm3 M总=2×M塑+M浇=2×14.4g+8.6g= 43g 2．注塑机的确定 选择注射机型号 XS—ZY—250 主要技术规格如下： 螺杆直径：65mm 注射容量：250cm3 注射压力：1300MPa 锁模力：1800kN 最大注射面积：500cm3 模具厚度：最大350mm 最小250mm 模板行程：350mm 喷嘴：球半径 18mm 孔直径4m 定位孔直径：125mm 顶出：两侧孔径 40mm 两侧孔距 280mm 3.浇注系统的设计

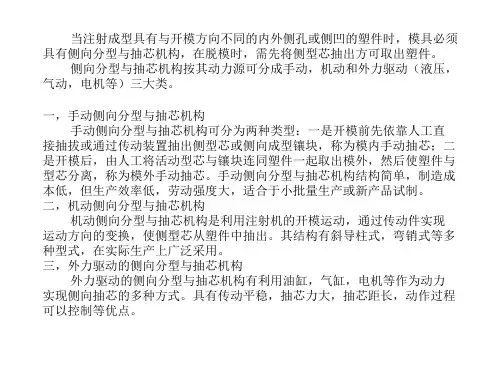

（1）主流道形式 浇注系统是指模具从接触注射机喷嘴开始到型腔未知的塑料流动通道，起作用是使塑料熔体平稳且有顺序的填充到型腔中，并在填充和凝固过程中把注射压力充分传递到各个部位，已获得组织机密、外形清晰地塑件。浇注系统可分为普通浇注系统和无流道凝料系统。考虑浇注系统设计的基本原则：适应塑料的成型工艺性、利于型腔内气体的排出、尽量减少塑料熔体的热量和压力损失、避免熔料直冲细小型芯、便于修正和不影响塑件外观质量、便于减少塑料损失和减小模具尺寸等。 根据模具主流道与喷嘴的关系： R 2= R 1+（1～2）㎜ D=d+（0.5～1）㎜. 取主流道球面半径R=20㎜， 取主流道小端直径D=Φ5㎜， 球面配合高度h=3-5mm 取h=4 mm 主流道长度 有标准模架结合该模具的结构，取L=85mm 为了便于将凝料从主流道中拔出，将主流道设计成圆锥形，其斜度为1°～3° d —喷嘴直径 1~5.00+=d d 40=d 5=d 2o =α R=10 （2）分流道的设计 分流道在多型腔模具中是必不可少的，它起连接主浇道和浇口的作用。 分流道的形状和尺寸应根据塑件的体积，壁厚，形状的复杂程度，注射速度，分流道长度，等因素来确定。塑件外形不算太复杂，熔料填充比较容易，为了加工起见，选用截面形状为圆形分流道。由于型腔的布置关系，需要设置二级分流道。一级分流道直径R=5㎜.二级分流道R=3.5mm. 4 侧抽芯机构的设计 由于塑件有侧方孔，模具采用侧向分型机构。 .4.1 确定抽芯距： 抽芯距一般应大于成型孔（或凸台）深度，塑件孔深为30㎜，另加
竖向规划设计要点 一、竖向规划规划步骤与注意问题 （1）平原——排水问题：涝水位 1、要与雨水工程配合，道路计算公式： 涝水位＋管长×水力坡降＋横坡＋安全值 防洪——路堤结合、景观要求 2、场地地坪高程： a、地面排水坡度不宜小于0.2%；坡度小于0.2%时宜采用多坡向或特殊措施排水； b、地城的规划高程应比周边道路的最低路段高程高出0.2m以上；（平均值＋0.2，交*口） c、用地的规划高程应高于多年平均地下水位 d、土方估算、经济分析 3、应注意问题： 1、道路坡度、坡长要求 2、避免“锅底”，错开40米 3、道路、桥梁净空 4、土方平衡及土方来源 （2）山地——经济性，土方问题 1、地质（土、石）、地势（自然坡度5％、8％）情况 2、分台地，确定道路高程（坡度、坡长要求） 3、土方估算、经济分析 应注意问题： 1、坡度、坡长要求
2、交*口（3％）、停车场坡度（与通道平行方向的最大纵坡度为1%，与通道垂直方向为3％） 3、台地的高度宜为1.5-3.0m 4、高度大于2m的挡土墙和护坡的上缘与建筑间水平距离不应小于3m，其下缘与建筑间的水平距离不应小于2m。挡墙上边缘退台宽度：0.6H+1.0， 5、土质护坡的坡比值应小于或等于0.5；砌筑型护坡的坡比值宜为0.5-1.0； （地质情况、压实处理） 6、城市主要建设用地适宜规划坡度（竖向规范）、各种场地的适用坡度（居住规范） 7、山地挖方多，应反复调整竖向方案——土方总量小，填挖方平衡 二、竖向规划深度 详规——1、干道变坡点 2、室内外高程 3、地面坡度 三、要掌握规范 《竖向规范》、《道路设计规范》、《居住区规范》
注塑件模具设计应注意的几大要点 模具工业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域，在欧美等工业发达国家被称为“点铁成金”的“磁力工业”。美国工业界认为“模具工业是美国工业的基石”；德国则认为它是所有工业中的“关键工业”；日本模具协会也认为“模具是促进社会繁荣富裕的动力”，同时也是“整个工业发展的秘密”，是“进入富裕社会的原动力”。 一、开模方向和分型线 每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。 1、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。 2、开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。 二、脱模斜度 1、适当的脱模斜度可避免产品拉毛(拉花)。光滑表面的脱模斜度应≥0.5度，细皮纹(砂面)表面大于1度，粗皮纹表面大于1.5度。 2、适当的脱模斜度可避免产品顶伤，如顶白、顶变形、顶破。 3、深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。
三、产品壁厚 1、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。 2、壁厚不均会引起表面缩水。 3、壁厚不均会引起气孔和熔接痕。 四、加强筋 1、加强筋的合理应用，可增加产品刚性，减少变形。 2、加强筋的厚度必须≤(0.5～0.7)T产品壁厚，否则引起表面缩水。 3、加强筋的单面斜度应大于1.5°，以避免顶伤。 五、圆角 1、圆角太小可能引起产品应力集中，导致产品开裂。 2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。 3、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。 4、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。 六、孔 1、孔的形状应尽量简单，一般取圆形。
注塑模具设计的基本流程 注塑是一种工艺，是基于比如LIGA的微制造技术开发出来的，当然还有很多其他方法。那么注塑模具的设计流程是什么呢?下面跟一起来看看吧! LIGA工艺就是先生产出一个注塑所需要的模型，也就是俗称的"模子"，然后将液态塑料灌注在模具中，最后在分离出来，形成最终所需要的产品。比如一些塑料玩具，产品太多了。 当接到客户的CASE之后，首先，要了解清楚客户的要求(如：产品的外观要求，结构上的要求，或其它的一些特殊要求)，与客户进行沟通;接下来，就要开始分析要做的这个产品了，主要是检查产品的拔模及肉厚，对一些柱位及肋位进行防缩水处理(这些很必要，可以减少以后开模中一些不必要的麻烦，提高你在客户心目中的地位)。 模具设计(以下以Pro/E进行模仁3D设计，再在二维CAD里面完成所有设计为基础)的具体流程如下： 1.对产品进行排位(这将决定模具的大小，在这里要考虑的东西太多了，主要的还是靠设计师的经验及公司的要求); 2.对产品加上收缩率(缩水); 3.确定模仁的大小; 4.开始做分模面，这里考的就是真功夫了，不仅3D要用得好，模具结构更是重中之重;
5.分模面做好，就可以把模具分开了，前后模、镶件、斜顶、行位，都可以在这边分好; 6.接下来做的就是流道了，这个关系到公司生产的成本及产品的质量，设计时要慎重; 7.下面就是冷却水路的布置、镙丝的放置及顶针的排列(如果是用EMX设计，那么这里只要做基准点就可以); 8.如果是用CAD设计，一般做完以上工作就可以把它转成平面图，直接放入模胚再在CAD里面设计。 9.模仁图有了，就开始模胚上的设计。首先，以模仁的大小及结构，定出模胚的大小及形式(如大水口、细水口等);然后，用模具外挂调出适用的模胚，装入模仁(注意：图层的控制及颜色的控制，以便在后面出散件图时能更快，更易识别); 10.把水路引到模胚上，还有镙丝，再来画上弹弓、垃圾钉、顶棍孔，在主视图上做这些的同时，要在剖面图上表达出来。当然还有顶针，别忘了这里把唧嘴也给画上。如果是细水口的话就忙了，水口拉针、拉杆、开闭器都要在这里设计好，如果有行位的模具，应先设计好行位; 11.接下来就是撑头、锁模片以及撬模坑; 12.简单一点的模具做到这里也就差不多了(只是说结构图)，接下来就开始标数，这也是检查设计正确性的重要一环;
注塑件结构设计要点 吕文果 塑料是四大工程材料（钢铁、木材、水泥和塑料）之一，它是以高分子量的合成树脂为主要成份，在一定条件下可塑制成一定形状且在常温下保持形状不变的材料。塑料总体分为热固性和热塑性两种，区分两种塑料的规则一般是在一定温度加热一段时间或加入硬化剂后有无发生化学反应而硬化，发生化学反应而硬化的叫热固性塑料，反之则叫热塑性塑料。它广泛应用于工业、农业、国防等行业。但是塑料与其它材料相比又具有自己的一些特有的性能，这些性能决定它的一些特有的使用场合、加工方法、生产工艺等。一般来说塑料的成型方法有以下几种：注射成型、挤压成型、压铸成型、发泡、吹塑、真空吸塑、中空成型、机加工等。 由于塑料的种类及性能、使用场合、成型工艺等条件的影响，对塑料件的结构设计也就自然会产生一些特殊的要求及方法。由于热固性塑料与热塑性塑料最终的形态不同，结构设计过程中的好多要求也就不一样，涉及的范围相当之大。下面我们就针对注射成型的热塑性塑料件的结构设计从胶模斜度、塑件的壁厚、加强筋、支承柱、孔、公差等方面作一些初略的讨论。 一、 壁厚 合理确定塑件的壁厚是非常重要的，其它的形体和尺寸如加强筋和圆角等都是以壁厚为参照的。塑料产品的壁厚主要决定于塑料的使用要求，即产品需要承受的外力、是否作为其他零件的支撑、承接柱
位的数量、伸出部份的多少以、选用的塑胶材料、重量、电气性能、尺寸稳定性以及装配等各项要求而定。如果壁厚不均匀，会使塑料熔体的充模速度和冷却收缩不均匀，由此会引起凹陷、真空泡、翘曲、甚至开裂。壁厚均匀是塑料件设计的一大原则。 一般的热塑性塑料壁厚设计在1～6mm范围。最常用的为2～3mm。大型件也有超过6mm的。表1是一些热塑性塑料壁厚的推荐值。在取较小壁厚时，要考虑制品在使用和装配时的强度和刚度。从经济角度来看，过厚的产品不但增加物料成本，还延长生产周期。尽量使塑件各处的壁厚均匀，否则会引起收缩不均匀使塑件产生变形和气泡、凹陷的工艺问题。厚胶的地方比旁边薄胶的地方冷却得慢，因而产生缩痕。更甚者导致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下，如下图1： 图1 其实大部份厚胶的设计可使用加强筋来改变总壁厚。除了可节省物料来节省生产成本外，还可以节省冷却时间，冷却时间大概与壁成
Inventor Mold塑料模具设计实战 默认分类 2010-05-28 00:36:30 阅读16 评论0 字号：大中小订阅 本文旨在与读者分享Inventor Mold的设计思路。其特点是在一款三维设计软件中完成所有的设计，并且集成模流分享软件Mold Flow 功能，满足塑料模具设计的整体解决方案。 随着塑料模具行业的快速发展、塑料模具制造精度的提高以及模具行业的激烈竞争，使得消费者对塑料模具设计的要求越来越高，必须同时考虑设计精度和设计周期的影响。目前，大部分塑料模具设计都是在三维软件中进行分模设计，在二维中进行排位的设计。这种方式，由于三维软件和二维软件分别独立，缺乏关联，存在着一些弊病，很容易出现设计的错误。另外三维与二维的“拼凑式”设计， 也严重影响了塑料模具设计的精度。 下面以一个实例，来介绍Inventor Mold的设计流程。塑料产品如图1所示。该产品的特点是需要修补孔，要做抽芯机构。 1.新建模具设计 打开Inventor Mold后，新建一塑料模具设计，进入到Inventor Mold塑料模具设计的环境下，在未导入塑料产品之前，其中很多 的指令都处于不可用状态，如图2所示。
2.导入塑胶产品 执行“塑料零件”指令，选择塑件产品，将塑件产品导入到塑料模具设计环境中，如图3所示。此时可看到菜单都已经被激活，如 图4所示。
3.调整出模方向 此步骤是用来调整塑件产品的出模方向，当塑件导入模具设计环境后，会有一个默认的方向，但是默认的方向有可能不是正确的模具出模方向，所以必须进行调整。如图5所示，这里调整出模方向非常重要，因为Inventor Mold自动补孔(自动修补破孔)方式会根据 出模的方向来定。 4.选择材料 材料库是Inventor Mold的一大特色，Inventor Mold基本上含有模具行业常用的材料，共有七千多种塑料材料，且每种材料都有其属性，包括厂商以及牌号，当然还包括收缩率。之所以Inventor Mold含有如此丰富的材料库，那是因为Inventor Mold中含有Mold Flow 的功能，在进行模流分析时，必须先定义具体的材料，才可以进行工艺的设定和模流的分析。 需要特别注意的是，如果没有选定材料，后面的模流分析将不能进行，收缩率也将没有参考值，如图6所示。
幼儿园设计要点分析总结 一、幼儿园定义： 供3～6岁的幼儿学习，生活，娱乐使用的场所。是根据幼儿生理，心理发展的客观规律及其年龄特征，对幼儿进行德、智、体、美、劳全面发展的教育，促进幼儿身心同步健康发展的教育机构。 二、幼儿园规模： 幼儿园主要接纳三至六岁幼儿，二岁半至三岁的幼儿为托儿班。 1.规模：大型：10至12班 中型：6至9个班 小型：5个班以下 2.每班人数：托儿班：15～20人 小班：20～25人 中班：26～30人 大班：31～35人 三、幼儿园建筑特点 a．规模小--幼儿园空间体量小，内部空间除音体室相对较大外，均为较小空间，故幼儿园建筑造型以轻巧为主 b．层数低-幼儿园的建筑的耐火等级不应低于二级。幼儿用房不应布置在四层及四层以上。 c．尺寸小--幼儿园应是幼儿心中的乐园，故其造型从体量到细部尺寸处理都应符合幼儿的使用要求。 d．布局活泼--幼儿园建筑应以活泼的布局形式与环境融为一体。 四、幼儿园总体设计
幼儿园用地常由以下几部分组成： ?建筑用地：幼儿生活用房、服务用房、供应用房 ②室外活动场地：幼儿游戏场、戏水池、沙地、小动物房舍 ③绿化用地 ④杂物用地 各组成部分的功能关系： 五、幼儿园建筑设计 幼儿园包括幼儿生活用房、服务用房、和供应用房三部分。 1、生活用房 由幼儿活动单元和若干公共活动用房组成（活动室，卧室，卫生间，盥洗室，衣帽储藏间等基本空间。有条件的幼儿园都增设了若干的公共活动用房，如多功能 公共教室，美工室，建构室，图书室，舞蹈室，电脑教室和科学发现室等。） （1）、活动室
容纳30人左右，是一个小型的多功能使用空间--作业、音乐、舞蹈、游戏、故事、电视、进食、小组活动、兴趣角等。 活动室一般原则： ·最小使用面积：70平方米。 ·最小净高3m ·窗台距地面高度不应大于0.6m，并应采取防护措施，防护高度由地面起计算不应低于0.8m。 ·距地面高1.3m内不应设平开窗扇。 ·活动室门应设双扇门，其宽度不应小于1.2米。 ·窗侧无外廊时须设栏杆。 ·所有外窗开启窗均应设纱窗。 ·出入口一般设2个以上，应与卧室、盥洗室，厕所相联系。 ·进深不宜大于6.60m 活动室平面形式：
今天闲着没事来论坛看看，听说这个论坛比较不错。看完几个帖子后，我实在是坐不住了，我闲暇的时候也曾经浏览过很多关于模具结构的论坛。但看来看去，总是那些东西。很少有人能把真正设计模具的要点指出来。 我是从事注塑模具结构设计的，曾经设计过家电，汽车，电子产品类的模具。设计水平不见得很高，只是干过的活比较多比较杂而已。今天刚好闲着没事，跟大家共同讨论下关于注塑模具结构设计的问题。 首先我们拿到了一个产品后，先不要急着分模，最重要的一件事就是先检查产品结构，包括拔模，厚度等模塑型问题。当然这些对于一个刚刚从事模具结构设计的人来说，可能是比较困难的。因为他们可能不知道如何才是比较适合模具设计用的产品，这些没关系，只是自己日常积累的一个过程。当你分析完产品的拔模，壁厚，以及在出模方向有倒扣的地方后，你基本上已经知道了模具分型面的走向，以及浇口的位置，当然这些最终还是要跟客户确认的。 有人说，是不是我分析好了产品结构后，就可以开始设计模具了呢，答案当然是NO。要想在设计时少走弯路，一些关于影响模具结构的项目是一定要确认好的。具体内容如下：1，客户用来生产的注塑机的吨位及型号类型，这个确认不好，你就没法确认你模具的浇口套的入口直径以及定位圈的直径，顶出孔的大小跟位置，还有注塑机能伸进模具内的深度，甚至模架的大小，闭合高度等等。你辛辛苦苦的设计好了一套用油缸抽芯的模具结构，你也颇有成就感，可模具到了客户那里没法生产，因为客户那里只有电动注塑机，而且没另外加中子，估计那时你会有种欲哭无泪的感觉。2，客户注塑机的码模方式，一般常用的是压板码模，螺丝码模，液压码模，磁力码模等等。这个确认好了，你才知道你设计模具时，到底需不需要设计码模螺丝过孔或者码模槽。3，刚才我们分析后的产品的问题点，以及产品夹线，产品材料及收缩率。不要想当然的认为PP的塑料收缩率就一定是1.5%，这个一定要跟客户确认好，要知道他们最终用于生产的材料是什么牌号的，有没有添加什么改性材料等等。 有条件时，最好能熟知产品的装配关系以及产品的用途等等，这些信息对于将来的模具结构设计是非常有帮助的。因为了解了这些，你就知道哪些是外观面，哪些是非外观，哪些地方的拔模角度是可以随便加大的，哪些地方是不能改的。甚至包括一些产品的结构，如果你了解了产品的实际装配关系以及用途，你就知道哪些倒扣结构是可以取消或改成另外一种简单形式的。一定要牢记，做模具的过程就是把复杂问题简单化的过程。常看到一些人以做了一套多么多么复杂的结构而感到骄傲自豪，我觉得那是非常得无知。因为很多产品工程师可能会由于自身的经验问题，设计了一些不太合理的结构，如果作为下游工序，不能帮他们指正的话，他们可能永远都觉得那样设计是没问题的。那我们产品工程师的进步就会非常的缓慢。 4，模具水路外接参数，油路外接参数，电路外接参数，气路外接参数。只有在设计之前了解了客户这些要求之后，你才能有预见性的设计水路油路气路，别到时辛辛苦苦设计好了模具，后来发现客户需要在模具内部串联油路，那时你再改动，估计会累个半死，因为你水路，顶杆，螺钉什么的都好不容易排好了位。像这四路的设计顺序一般是先保证油路，因为油路要分布平衡，特指需要油缸顶出的模具结构，如果油路不平衡的话，油缸顶出的动作就会有先后，容易顶出不平衡。当然也可以采用齿轮分油器,但那样就更复杂了.其次是水路，因为水路要保证冷却效果，分布不均会影响产品质量及模具寿命。最后才是气路跟电路。在模具上的放置顺序是，最靠近TOP方向的是电路，然后是水路，
微课设计制作的要点归纳 1.制作流程 1.1基本流程 1.2基本要求 ·做到原创； ·选题好、适合用多媒体表达，解决了教学中典型、重点和难点问题； ·不是课堂实录、不是课堂搬家； ·具有启发性、要有设计（教学过程设计、课件设计、教学反思设计）、创意要新颖（设置悬念、创设情景等）； ·教学过程精炼（微到极致就是质量）； ·实效性强（有效解决实际教学问题，能促进学生思维能力提高）； ·拍摄（录制）画面清晰、声音宏亮清楚。以教学内容为主，拍摄主体明确（背景简洁）；·后期制作很完善（整合其它资源，如：片头、字幕、动画演示）； 2.上好微型课的基本要求 2.1切入课题要迅速。由于微型课教学时间短，切入课题必须迅速。可以设置一个题目或问题引入课题；可以从以前的基本内容引入课题；可以从生活现象、实际问题引入课题；也可以开门见山进入课题。 2.2讲授线索要清晰。在微型课的讲授中，要尽可能地只有一条线索。在这一条线索上突出重点内容，着重进行主干知识的讲解与剖析，或精要讲授，或巧妙启发，或积极引导，力争在有限时间内圆满完成课题所规定的教学任务。 2.3教师语言要得体。在微型课中，学生活动被省略之后，教师的讲解水平倍受评委的关注。教师语言在要求生动，富有感染力的同时，更应做到准确，逻辑性强，简单明了。 2.4课堂板书要简约。板书不宜太多，也不宜太少，要真正起到对内容要点的提示作用。在微型课中，部分板书可以提前准备到纸板上，以挂图的形式在授课的过程中展示在恰当的位置，这样可以节省时间。 2.5课后小结要快捷。在微型课的结尾，一定要有小结，用二三分钟时间对一节课的教学进行归纳和总结，使微型课的课堂结构趋于完整。微型课的小结，不在于长而在于精，在注重总结内容的同时更应注重学科方法的总结。 3.要处理好三对矛盾 3.1要处理好“有”与“无”的矛盾 在微型课的做课现场，没有学生。但执教者心中不能没有学生。微型课的具体教学过程和常规教学是一样的，也是教师在课堂上展示课堂教学的整个流程。教师该提问提问，该布置布置，该指导指导，该点拨点拨，该评价评价。这些“过场”都要一一呈现。要做到估计“恰当”、点拨评价“到位”，执教者就要在备课时研究学生，或设想教材所对应的学生群体的状况，做到“场上无学生，心中有学生”。 3.2要处理好“多”与“少”的矛盾 时间有限与教学内容有限的矛盾。内容过多，未免庞杂；内容过少，未免空洞。 板书是必需的，但存在板书多少的矛盾。板书太多，既费时，又显累赘；板书太少，虽省了时，但也许会造成表意不清，难以取得预期效果。 3.3要处理好“快”与“慢”的矛盾 要准确把握教学的节奏，快慢适当。教学的重点和关键部分，要慢、稳而准。非重点的部分，可以一代而过。
注塑模具设计流程 第一步:对制品2D图及3D图的分析，其内容包括以下几个方面： 1、制品的几何形状。 2、制品的尺寸、公差及设计基准。 3、制品的技术要求（即技术条件）。 4、制品所用塑料名称、缩水及颜色。 5、制品的表面要求。 第二步：注射机型号的确定 注射机规格的确定主要是根据塑料制品的大小及生产批量。设计人员在选择注射机时，主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距）、容模量、顶顶出形式及定出长度、动模托板移动行程。倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。 第三部：型腔数量的确定及型腔排列 模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。 型腔数量主要依据以下因素进行确定： 1、制品的生产批量（月批量或年批量）。 2、制品有无侧抽芯及其处理方法。 3、模具外形尺寸与注射剂安装模具的有效面积（或注射机拉杆内间距）。 4、制品重量与注射机的注射量。 5、制品的投影面积与锁模力。 6、制品精度。 7、制品颜色。 8、经济效益（每套模的生产值）。 以上这些因素有时是相互制约的，因此在确定设计方案时，必须进行协调，以保证满足其主要条件。
型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件型芯的设计以及热流道系统的设计。以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中，要进行必要的调整，以达到最完美的设计。 第四步：分型面的确定 分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定，一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意。其分型面的选择应遵照以下原则： 1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响。 2、利于保证制品的精度。 3,、利于模具加工，特别是型腔的加工。先复机构。 4、利于浇注系统、排气系统、冷却系统的设计。 5、利于制品的脱模，确保在开模时使制品留于动模一侧。 6、便于金属嵌件。 在设计侧向分型机构时，应确保其安全可靠，尽量避免与定出机构发生干扰，否则在模具上应设置先复机构。 第五步：模架的确定和标准件的选用 以上内容全部确定之后，便根据所定内容设计模架。在设计模架时，尽可能地选用便准模架，确定出标准模架的形式、规格及A、B板厚度。标准件包括通用标准件及模具专用标准件两大类。通用标准件如紧固件等。模具专用标准件如定位圈、浇口套、推杆、推管、导柱、导套、模具专用弹簧、冷却及加热元件、二次分型机构及精密定位用标准组件等。 需要强调的是，设计模具时，尽可能地选用标准模架和标准件，因为标准件有很大一部分已经商品化，随时可以在市场上买到，这对缩短制造周期、降低制造成本是极其有利的。 买家尺寸确定之后，对模具有关零件要进行必要的强度和刚性计算，以校核所选模架是否适当，尤其是对大型模具，这一点尤为重要。 第六步:浇注系统的设计 浇注系统的设计包括主流道的选择、分流道截面形状及尺寸的确定。
塑胶模具结构、分类与设计（doc 11页）
一塑胶模具定义 人们为满足生产及生活的需要，按一定的要求而制造的生产工具。模具即生产工具，一般均可重复使用。工业中常见的有塑胶模、五金冲压模、压铸模、吹塑模、挤塑模等；广义来讲，一些日常生活中的刀模、纸模、石膏模、甚至拍月饼的木板模等都可称为模具。塑胶模具就是注塑成型生产中使用的模具。塑胶模具主要是装在塑胶注塑机上啤塑胶产品时使用的，如无特别注明，以下文章中提到的模具均指塑胶模 二、必备 1、基础知识：三角函数、平面&立体几何、解析几何、工程制图、画法几何、机械基础、五金&化学基础等； 2、基础实践经验； 3、软件知识：AutoCAD、PRO-E、UG、SilodWorks、CATIA、MasterCAM、CIMATRON IT、MOL DFLOW等； 三、塑胶模具结构及分类 1）模具的基本结构及相关概念 1、模胚即模架：MoldBase。 模胚是整套模具的骨架，所有模具的零部件的制作均需考虑模胚的结构。模胚的成本一般占整套模具的30%左右，模胚由专门的大型模胚厂制造，已标准化，各模具制造厂只需根据自身的需要向模胚厂定制即可。模胚分为面板、A板（前模板）、B板（后模板）、C 板（方铁）、底板、顶针面板、顶针底板、司筒、导柱、回针、顶针、撑头、限位钉等。目前珠三角区域规模较大的模胚厂商有龙记模胚（LKM）、鸿丰模胚、中华模胚等，其中又以LKM名气最大，其模胚广大模具制造厂普遍采用，品质、精度均有保障。 2、模仁又称型腔，即嵌入模胚模板内的成型模芯。分为前模仁，后模仁，俗称前模（Cavity），后模（C ore）。为何要在模板内嵌入模仁呢？主要是为节约成本。因为塑胶对模具的钢材特性有很高的要求，如硬度、耐腐蚀性、耐高温（热变形）等；而模胚的模板则无需太高的要求。模仁硬度一般为45~65HRC，模胚的模板硬度30~45HRC；用作模仁的钢料每公斤可达RMB 200，而模胚的钢料一般只需RMB20~30元。 注：HRC为洛氏硬度。 3、唧嘴：Sprue。注塑机炮筒的射胶嘴通过该装置将熔融的塑胶原料注入型腔。 4、滑块又称行位：Slider。为顺利出模而必须使用的结构部件。因为有些产品结构特殊，如有侧边有空，
交叉口竖向设计的基本原则和要点 问题： 交叉口里有竖曲线怎么办？ 1。交叉口里有竖曲线的话，标高要人为调吗？ 2。程序生成基本控制点后，还想再设一些控制点的话，“控制点定义”这一项程序不认可，算出的结果与所设置的控制点不相符。 回答： 交叉口竖曲线已经基本做好了。采用的是读道路设计标高文件的方法。如果你有兴趣，我可以将补丁发给你。（仅供测试） 2 如果用的是计算线法那么就只有路脊线及边界线上的控制点起作用。另外，图面没有计算线时程序是根据基本参数进行计算的。所以如果定义了其他控制点或改变了基本控制点的标高、位置的话，需要先在图面生成计算先后再生成等高线或角点标高。 1 交叉口竖向设计的基本原则和要点 交叉口竖向设计是为解决相交道路间、交叉口以及周围建筑物在立面位置上的行车、排水和建筑艺术诸方面的协调和统一，合理确定交叉口范围内相交道路共同构筑面上各个点的设计标高，以使相交道路在交叉口范围内能获得一个平顺的面，从而保证交通安全、排水通畅和建筑造型的美观和谐[1][2]。 交叉口竖向设计有如下基本原则和要点： (1) 通过交叉口的主要道路可保持其设计纵坡、横坡不变。 (2) 公路等级相同的道路交叉，当交通量相近时，设计时应尽可能使相交道路的纵坡大致相等，且差值不大于0.5%为宜。当彼此纵坡不同时，一般可保持相交道路的设计纵坡不变，并改变较小纵坡道路的横断面使其与纵坡较大道路的纵坡相一致。 (3) 为了利于排水，设计时至少应有一条道路的纵坡能将交叉口范围内汇流的地面水排出。车行道两侧的边沟纵坡不宜小于0.3%。并在该条道路交叉口路缘石转角曲线的切点处设置必要的雨水口以截住来水。 (4) 在较平坦地形设置交叉口，其竖向设计宜采用伞形。即适当提高交叉口中心控制点的设计标高并以此控制点为中心沿路脊线向四周倾斜，以利排水、行车、美观和衔接处理。 (5) 交叉口范围内由于车速通常小于公路各等级的设计车速，故要求横坡平缓。通常情况下其横坡不大于直线路段设计横断面的横坡度。 (6) 平面交叉的交叉角以直角或接近直角为宜。当受地形及其它持殊情况限制必须斜交时要进行专门的交叉口设计。 2 常用的交叉口竖向设计方法 交叉口的竖向设计一般有以下三种方法[3]： (1) 方格网法： 在交叉口范围内，以相交道路的中心线为坐标基线打出5m×5m或10m×10m的方格网，测出各方格点的地面标高，计算确定设计标高和挖、填施工高度的方法即为方格网法。 方格网法便于施工放样，通常适用于道路正交或接近于正交的简单交叉口设计。 (2) 设计等高线法：
浅谈城市道路平面交叉口的竖向设计 浅谈城市道路平面交叉口的竖向设计 谭利英 摘要：基于城市道路平面交叉口的竖向设计的目的、原则，本文介绍了目前比较常用的平面交叉口的竖向设计方法，讨论了复杂交叉口的竖向设计方法，对目前城市道路平面交叉口的竖向设计方法进行了较全面的综述。关键词：城市道路；平面交叉口；交叉口竖向设计。 在城市道路设计中，由于道路的纵横交错而形成很多交叉口。交叉口是道路交通的咽喉，相交道路的各种车辆和行人都要在交叉口处汇集、通过，因此交叉口的设计在整个道路设计中显得特别重要。交叉口设计内容包括平面设计和竖向设计两个部分，本文讨论了交叉口的竖向设计。 1 交叉口竖向设计的基本原则和要点 交叉口竖向设计是为解决相交道路间、交叉口以及周围建筑物在立面位置上的行车、排水和建筑艺术诸方面的协调和统一，合理确定交叉口范围内相交道路共同构筑面上各个点的设计标高，以使相交道路在交叉口范围内能获得一个平顺的面，从而保证交通安全、排水通畅和建筑造型的美观和谐[1][2]。 交叉口竖向设计有如下基本原则和要点： (1) 通过交叉口的主要道路可保持其设计纵坡、横坡不变。 (2) 公路等级相同的道路交叉，当交通量相近时，设计时应尽可能使相交道路的纵坡大致相等，且差值不大于0. 5%为宜。当彼此纵坡不同时，一般可保持相交道路的设计纵坡不变，并改变较小纵坡道路的横断面使其与纵坡较大道路的纵坡相一致。 (3) 为了利于排水，设计时至少应有一条道路的纵坡能将交叉口范围内汇流的地面水排出。车行道两侧的边沟纵坡不宜小于0.3%。并在该条道路交叉口路缘石转角曲线的切点处设置必要的雨水口以截住来水。 (4) 在较平坦地形设置交叉口，其竖向设计宜采用伞形。即适当提高交叉口中心控制点的设计标高并以此控制点为中心沿路脊线向四周倾斜，以利排水、行车、美观和衔接处理。 (5) 交叉口范围内由于车速通常小于公路各等级的设计车速，故要求横坡平缓。通常情况下其横坡不大于直线路段设计横断面的横坡度。 (6) 平面交叉的交叉角以直角或接近直角为宜。当受地形及其它持殊情况限制必须斜交时要进行专门的交叉口设计。 2 常用的交叉口竖向设计方法 交叉口的竖向设计一般有以下三种方法[3]： (1) 方格网法： 在交叉口范围内，以相交道路的中心线为坐标基线打出5m×5m或10m×10m的方格网，测出各方格点的地面标高，计算确定设计标高和挖、填施工高度的方法即为方格网法。 方格网法便于施工放样，通常适用于道路正交或接近于正交的简单交叉口设计。 (2) 设计等高线法： 设计等高线法是在交叉口设计范围内，选定路脊线和划分标高计算线网，算出路脊线和标高计算线网上各点的设计标高，最后勾划出设计等高线并计算出各点填、挖施工高度的方法。 设计等高线法与方格网法相比，能更清晰地反映交叉口的实际地形和竖向设计形状；但存在着设计等高线上各点位置不易放样的缺点。该法普遍用于一般道路的交叉口设计。 (3) 方格网设计等高线法： 方格网设计等高线法是前两种方法的结合，集两者之长处。它先采用设计等高线法设计计算，再进一步利用内插
心之所向，所向披靡 网页设计要点汇总（可能不是那么的准确，请大家见谅） Lesson1 一、了解工作界面： ●“插入”栏，包含用于将各种类型的“对象”（如表格，图像，文本）等插入到文档中的按钮。 ●“文档”工具栏：包含按钮和弹出式菜单，可以在“设计”视图，“拆分”视图和“代码”视 图之间切换 ●“文档”窗口：显示当前创建和编辑文档 ●“属性”检查器：用于查看和更改所选对象或文本的各种属性，选择的对象不同，“属性”检 查器中包含的信息也不一样、 ●“面板组”：分组在某个标题下面的相关面板的集合。 ●“文件”面板：用来管理文件和文件夹，当使用dw创建一个站点后，站点的所有文件都将 显示在“文件”面板上。 二、网站制作的基本流程 1.站点：新建站点，取名→否，不适用服务器技术→选择储存位置（一般默认）→如何连接到服务器：无→完成 三：表格 插入→表格→常用表格设置：1024像素，粗细和间距一般设为0 增加一行表格：按住tab键即可 空格：crtl+shit+空格 换行：按回车键，显示的是两倍行距 按shift+回车键，是强制换行，显示一倍行距 四：html信息的设置 1.meta设置：meta标签是记录有关当前页面的信息 操作：插入记录→html→文件头标签→meta设置 2.关键词设置，描述设置，刷新设置操作与meta操作相同，都在文件头标签下。 Lesson 2 一：制作图像页面 1.图像常识：常用格式gif, jpeg, png三种图像格式 2.Gif：图像交换格式 只包含256种颜色，支持透明的背景色和动画格式 大面积单色区域图片 Jpeg(jpg)：联合图像专家组开发的图形标准，采用有损压缩算法，24位真彩色 不支持透明背景和动画格式 Png：可移植网络图形 保存的图像压缩，以减少占用的存储空间和下载速度，同时又不损失图像质量，一般情况
注塑模具设计步骤 一、塑件成型工艺性分析 二、模具结构方案设计注射模具成型零件的设计技巧 三、模具尺寸计算、绘图等 塑料使用性能 塑料性能不足的有 塑料的热敏性和水敏性 详细如下： 一、塑件成型工艺性分析 A、 1、塑料材料； 2、工艺参数：收缩率收缩率选择注意、成型温度（分段前中后阶段）、模温、注射压力；
3、成型性能：流动性、耐热性、成形性；热塑性塑料的成型性能 B、表面质量：内外表面公差（光洁度、分配合和非配合面进行分析）、外观； C、精度分析；精密注射模具的设计要点 D、结构特点：从塑胶件壁厚均匀程度分析、曲面复杂程度分析脱模斜度、沟槽、螺纹；涉及塑胶件结构设计与建议：设计塑料结构件的基本知识可以用来和厂家进行商量 二、模具结构方案设计模具零件加工工艺 A、分型面选择（综合考虑得出结论） 1、选在塑件最大轮廓面上 2、避免侧抽芯及长抽芯距 3、便于充模排气 4、便于脱模 B、型腔数确定→一模几件确定 1、生产批量较大； 2、设备注射量； 3、材料成型性能和塑件精度要求； 4、塑件结构和模具复杂程度； C、浇注系统类型与位置选择浇口的基本类型；浇口设计要点 1、壁厚分析→进浇口选择（侧浇口、点浇口） 2、便于充模、排气→进料部位 3、材质与注射量→浇口类型 D、成型零件结构设计 型腔：（整体式？整体镶入式？整体+局部镶入式？） 优缺点： 1、腔整体式 优点：强度、刚度好，表面拼接痕少，曲面过渡圆滑；冷却系统易开设，有利于缩小模具总体尺寸； 缺点：结构复杂、制造难度大，电火花加工量大，加工时间长，修模难，造价高。） 2、型腔整体镶入式 优点和缺点与整体式相近，并节省了优质材料，制造工艺有一定改善；但增加了模具总体尺寸，冷却系统开设受一定限制。 3、型腔材质选择：55、40Cr、P20、SM1、SM2、8CrMn、PCR？ 依据 批量：中等件，2万以下，选55或40Cr； 表面加工：光洁、纹饰、火花加工，预硬钢P20；
