松花江新城临时用电施工方案
编制人:
审核人:
审批人:
编制日期:2014年6月5日
目录
一、编制依据;
二、工程概况;
三、施工现场用电设备统计表;
四、变压器装机容量确定、
五、施工用电系统说明;
六、电气安全技术措施;
七、电气防火措施;
八、临电配电系统图及平面布置。
一、编制依据:
1、国家标准:GB50194-93建设工程施工现场供用电安全规范;
2、部颁标准:JGJ46-2005施工现场临时用电安全技术规范;
3、公司的有关规定;
4、施工现场平面图;
二、工程概况:
工程地址:吉林市大蓝旗村
工程名称:松花江新城7#地回迁一期
工程规模:总建筑面积40830m2,由1#、2#、3#、5#车库及商业网点组成。4#、6#、7#、8#、9#为多层住宅。住宅结构形式:8#人工挖孔桩,4#、6#、7#、9#毛石基础。

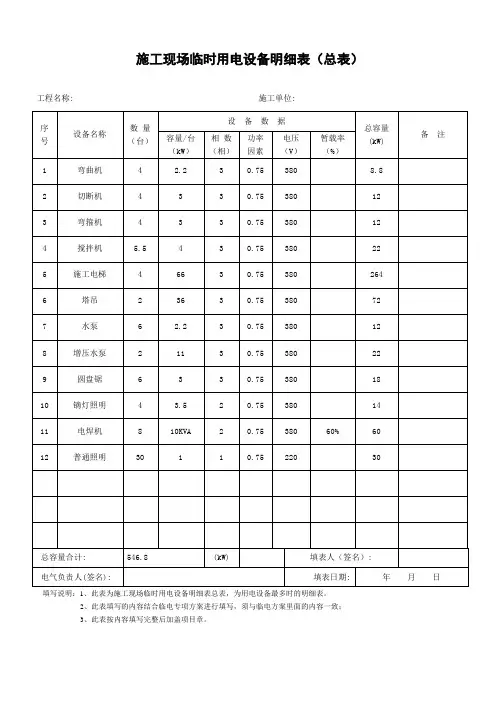

三、施工现场用电设备统计表:
主要施工机械计划表(1#-9#楼)
序号名称规格
单
位
数量电容量进场日期备注
1 塔吊QTZ40 台9 9×35KW R=58m
2 振捣棒Φ50 台10 2.2KW×10
3 振捣棒Φ30 台 5 2.2KW×5
4 平板振捣器BL11 台 3 1.5KW×5
5 搅拌机台 5 9×5.5KW
6 电焊机BX1-50-
7 台9 15KW×9
7 钢筋切割机CQ-50 台 4 4×7.0KW
8 弯曲机CN-50 台 4 4×5.5KW
9 电锯MJ500 台 5 5×7.5KW
10 无齿锯台 5 5×5.5KW
11 蛙式打夯机H400 台 3 2.8KW×3
12 钢筋调直机GT4-8 台 5 5×5.5KW
13 高压水泵IS125-100-25
台 2 17KW×4
14 生活区100KW 1#-9#楼总容量:Pe=859.9kw
四、变压器装机容量选择:
1、各类负荷容量统计:
电动机额定功率ΣP1=623KW
电焊机额定容量ΣP2=135kw
照明容量ΣP3=100KW
2、各类负荷需用系数K值的选择:
电动机负荷K1=0.55
电焊机负荷K2=0.6
照明负荷K3=0.7
总负荷计算:SP=1.1(K1∑P1/COSΦ+K2∑P2+K3∑P3)
则:视在功率SP=1.1(0.55×623/0.8+0.6×135+0.7×100)=579.3KVA
根据计算建议业主提供的变压器容量为315KVA(2台),能够满足施工需要。
设备安装阶段用电设备统计:
根据工程安排,除地上结构施工阶段外,其他施工阶段的施工用电负荷均不大于该阶段的用电容量。在此不再进行用电容量的计算。
五、施工用电系统说明;
1、本施工配电系统共设2台315KVA厢式变配电;供电部门负责安装。厢变低压侧设一600A馈电用空气断路器,并设低压电气计量装置。
2、本工程配电系统按“施工现场临时用电安全技术规范”规定,采用三级配电系统,采用TN-S接零保护系统,采用二级漏电保护系统。
3、根据负荷计算确定各厢变至一级配电箱的电缆选用
VV22(4*185+1*95)全塑铠装铜芯电力电缆,直埋敷设。一级箱至二级分配电箱的电缆选用VV22(4*70+1*35) 全塑铠装铜芯电力电缆沿围墙基础下侧暗敷;过大门处及过路处直埋,并加穿SC100钢管保护。
4、一、二级配电箱采用1.5厚钢板制作,为室外防水型,箱体前后开门;全部门锁统一用一把钥匙。箱底开长孔,线路为下进下出。安装时箱下侧做L40角钢支架,其中一级箱距地0.6米,二级箱距即按规范要求箱中心距地1.4-1.6米。
5、按规范要求,一、二级配电箱主开关均选用明显断路器。二级箱全部漏电开关同时具备短路、过载保护。漏电开关动作电流应大于30mA,额定漏电动作时间大于0.1秒,但其额定漏电动作电流与额定动作时间的乘积不应大于30mAs.
6、三级开关箱由分包方按规范要求设置。漏电保护器的额定漏电动作电流不应大于30mA,额定动作时间不应大于0.1s.
7、本工程电气保安系统为TN-S接零保护系统。每台厢变均做好变压器中性点接地。全部配电线路均设PE线。全部配电箱均设PE端子排与N端子排。PE线截面不得小于相线的1/2。N线与PE线严格分开。每个配电系统末端均设重复接地极与PE线可靠连接,要求接地电阻值小于10欧姆。为塔吊供电的二级箱其接地极为重复接地与防雷接地共用,要求接地电阻值小于4欧姆。
六、电气安全技术措施:
1、专业人员
用电设施的安装、维修、或拆除临时用电设施,必须由电工完成。
各类用电人员必须做到:掌握安全用电基本知识和所有设备的性能;使用设备前必须按规定配备好相应的劳动防护用品;并检查电气装置和保护设施是否完好。严禁设备带“病”运转;停用的设备必须拉闸断电,锁好开关箱;保护所用设备的负荷线、保护地线和开关箱。发
现问题,及时报告解决;搬迁或移动用电设备,必须经电工切断电源并作妥善处理后进行。
2、接地与防雷
在本项目采用中性点直接接地的TN-S系统。电气设备的金属外壳必须与专用保护地线(PE)连接。专用保护地线应由工作接地线、厢变的零线或第一级漏电保护器电源侧的零线引出。保护地线(PE)除必须在厢变处作工作接地外,并在每个系统末端做重复接地。保护地线每一重复接地装置的接地电阻值应不大于10Ω,其做法如前面所述。施工现场所有用电设备,除做保护接地(PE)外,必须在设备负荷线的首端处设置漏电保护装置。电气设备应采用专用芯线作保护接地(PE),此芯线严禁通过工作电流。手持式用电设备的保护地线(PE),应在绝缘良好的多股铜线橡皮电缆内。其截面不得小于1.5mm,其芯线颜色为绿/黄双色。施工现场内的塔吊必须安装专用防雷装置并接地良好。
3、配电线路
电缆线路与其附近设备管道的平行间距不得小于2m、交叉间距不得小于1m。埋地敷设电缆原则上不允许存在中间接头,不得已时应将中间接头设在地面上的接线盒内,接线盒应能防水、防尘、防机械损伤并应远离易燃易爆易腐蚀场所。电缆接头应牢固可靠,并应作绝缘包扎,保持绝缘强度,不得承受张力。室内配线必须采用带护套的绝缘导线或电缆等敷设,距地面高度不得小于2.5m,进户线过墙应穿管保护,距地面不得小于2.5m,并应采取防雨措施。
4、配电箱及开关箱
三级动力配电箱与照明配电箱宜分别设置,如合置在同一配电
箱内,动力和照明线路应分路设置。开关箱应由末级配电箱供电。末级配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5、配电箱、开关箱必须防雨、防尘。应安装在干燥、通风及常温场所;不得装设在有可能被损伤或可能会有瓦斯、烟气蒸汽、液体及其它有害介质的场所中。不得装设在易受外来物体撞击、强烈振动,液体侵溅及热源烘烤的场所。
6、配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品,不得有灌木、杂草。配电箱、开关箱应装设端正、牢固,移动式配电箱、开关箱应放置在坚固的支架上。固定式配电箱的下底与地面的垂直距离应大于1.3m,小于1.5m,移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m,小于
1.5m。
7、配电箱、开关箱内的开关电器(含插座)应按其规定的位置紧固在电气开关底板上,不得歪斜和松动。配电箱、开关箱内的工作零线应通过接线端子板连接,并应与保护地线接线端子板分设。
8、配电箱、开关箱内的连接线应采用绝缘导线,接头不得松劲,不得有外露带电部分。配电箱的金属箱体、金属电气安装板以及箱内电器不带电金属底座、外壳等必须作良好的保护接地。保护接地应通过接线端子板连接。
9、配电箱应装设总开关和分开关。分路开关电器的额定值、动作整定值应与总开关电器的额定值、动作整定值相适应。每台用电设备应有各自专用的开关箱,必须严格实行“一机、一闸、一漏”制,严禁用同一个开关电器直接控制二台及以上用电设备。
10、开关箱内的开关电器必须能在任何情况下都可以使用电设备与电源隔离。
11、开关箱中必须装设漏电保护器,所有手持用电设备必须由高灵敏漏电保护器供电,漏电装置的动作电流不大于30毫安,动作时间不大于0.1秒。所有配电箱均应标明其名称、用途,并作好回路标记,所有配电箱门均配备门锁,配电箱和开关箱由专人负责维护操作。所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须由专业电工进行。检查、维修时必须按规定穿绝缘鞋、戴绝缘手套,必须使用符合标准的电工工具。所有配电箱、开关箱在使用过程中必须按照下述操作顺序。送电操作顺序为:总配电箱→分配电箱→开关箱;停电顺序:开关箱→配电箱→总配电箱(出现电气故障的紧急情况除外)。
12、安全电压照明系统的应用
为保证安全用电,根据本工程的特点对安全电压供电系统的使用规定如下:安全变压器必须使用专用的双卷变压器,并在变压器的一次、二次变压器带入金属容器或金属底板、钢筋网格上。在楼梯间的临时照明必须使用安全电压照明。在地下室施工或潮湿环境施工的照明电压必须使用安全电压。
13、安全用电组织措施
⑴、建立技术交底制度
向电工、各类用电人员就临时用电施工组织设计和安全用电技术措施的总体示意图、技术内容和主要事项进行技术交底,并应在技术交底文字资料上履行交底人和被交底人的签字手续,注明交底日期。
⑵、建立安全检测制度
从临时用电工程施工阶段开始,每月定期对临时供电设施进行检测,主要内容是:接地装置的接地电阻值、电气设备绝缘电阻值、漏电保护器动作参数和动作的可靠性等,并做好检测记录。
⑶、建立电气维修制度
加强日常巡视检查工作,及时发现和消除隐患,并建立维修记录,记载维修时间、地点、设备内容、技术措施、维修人员、验收人员等。
⑷、建立安全用电制度
a、持证上岗制
施工现场的施工用电必须由持证上岗的专职电工负责,其它任何工种、个人不得私自乱动,违者按违章处理。
b、停电顺序
开关箱→分配电箱→总配电箱,而全部停电或部分停电的检修工作必须遵循:停电→验电→放电→装临时接地线→
设备隔离→标挂警示牌其步骤不得省略或跳过。
c、验电措施
在停电之后,必须执行验电程序,不能只看指示灯信号或控制开关,还应用验电笔等工具进行认真验电,以确保确实已经停电。对于一些特殊的有残存静电的线路、设备,则必须进行放电,放电必须用专用放电棒。
d、装设遮栏和配电箱上锁
检修时,可对带电部分进行遮栏隔离,以防止触电,为防止他人误合闸,停电检修时应将配电箱上锁,钥匙交由检修人员保管,必
要时要安排监护人。
e、临时配电箱加锁制度
为防止发生误合闸,对于现场的所有配电箱,均采取加锁防护措施,钥匙由电工专人保管。
f、如需对线路进行不停电检修时,必须严格监护,保证足够的安全距离,工人使用的工具要合格,检修人员要经过严格的培训和训练,熟练掌握不停电检修技术与安全操作知识,除非极其特殊的情况,不得进行带电检修工
七、电气防火措施
1、按施工组织设计,正确选择导线截面,从理论上杜绝线路过负荷使用,保护装置要认真选择,当线路上出现长期过负荷时,保护开关能在规定时间内动作保护线路。
2、电气操作人员要认真执行规范,正确连接导线,要压牢、压实。多股导线要用端子或涮锡后再与设备连接,以纺接触不良引起火灾。
3、施工现场严禁使用电炉子,使碘钨灯时,灯与易燃物间距要大于30cm。
4、施焊区域周围不得有易燃物,并备齐防火设备。电焊机要放在通风良好的地方。
5、施工电梯、塔吊要做好防雷接地。
6、存放易燃物仓库内的照明装置采用防爆型设备导线敷设、灯具安装、导线与设备连接均应满足防爆区域的有关规范要求。配电箱、开关箱内严禁存放杂物及易燃物。消防专用电源应由一级配电箱专线引出。
7、施工现场一旦发生电气火灾时,扑灭火灾时应注意以下事项:迅
速切断电源,以免事态扩大。切断电源时应戴绝缘手套,使用有绝缘柄的工具。当火场离开关较远需剪断电线时,火线和零线应分开错位剪断,以免在断线钳处造成短路,并应立即采取防止电源线断头掉在地上造成短路或使人员触电事故的发生。当电源线因其它原因不能及时切断,需一方面派人去供电端拉闸,另一方面灭火时,人体各部位与带电体应保持充分的距离,必须穿戴绝缘用品。
8、扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火器,二氧化碳灭火器,干燥砂子,严禁使用导电灭火剂进行扑救。
9、室内不准使用功率超过100W的灯泡,严禁使用床头灯。
严禁使用电炉取暖、做饭,室内严禁使用电热毯。
八、临电配电系统图与平面布置:
