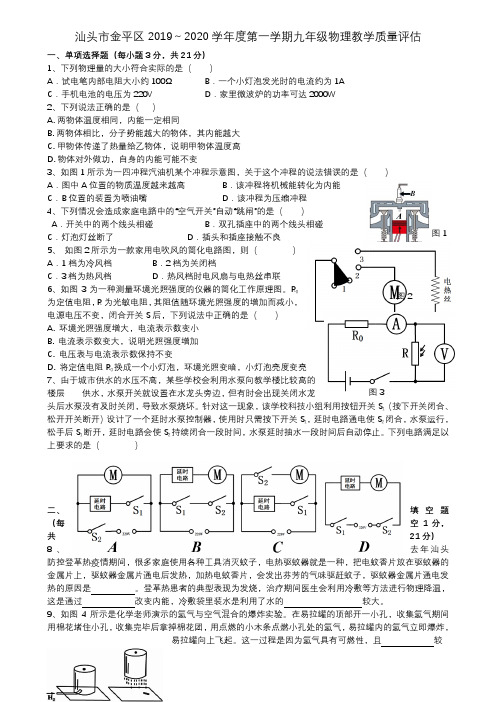

广东省汕头市金平区2019～2020学年九年级（上）教学质量评估物
理试题
一、单选题
(★★) 1 . 下列物理量的大小符合实际的是（）
A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1A
C．手机电池的电压为220V D．家里微波炉的功率可达2000W
(★★) 2 . 下列说法正确的是（）
A．两物体温度相同，内能一定相同
B．两物体相比，分子势能越大的物体，其内能越大
C．甲物体传递了热量给乙物体，说明甲物体温度高
D．物体对外做功，自身的内能可能不变
(★★) 3 . 如图所示为一四冲程汽油机某个冲程示意图，关于这个冲程的说法错误的是（）
A．图中A位置的物质温度越来越高B．该冲程将机械能转化为内能
C．B位置的装置为喷油嘴D．该冲程为压缩冲程
(★) 4 . 下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是
A．开关中的两个线头相碰
B．双孔插座中的两个线头相碰
C．灯泡灯丝断了
D．插头和插座接触不良
(★★) 5 . 如图所示为一款家用电吹风的简化电路图，则（）
A．1档为冷风档B．2档为关闭档
C．3档为热风档D．热风档时电风扇与电热丝串联
(★★) 6 . 如图为一种测量环境光照强度的仪器的简化工作原理图。 R 0为定值电阻， R为光敏
电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确
的是（）
A．环境光照强度增大，电流表示数变小
B．电流表示数变大，说明光照强度增加
C．电压表与电流表示数保持不变
D．将定值电阻R0换成一个小灯泡，环境光照变暗，小灯泡亮度变亮
(★★) 7 . 由于城市供水的水压不高，某些学校会利用水泵向教学楼比较高的楼层供水，水泵
开关就设置在水龙头旁边，但有时会出现关闭水龙头后水泵没有及时关闭，导致水泵烧坏。针
对这一现象，该学校科技小组利用按钮开关S 1（按下开关闭合、松开开关断开）设计了一个延
时水泵控制器，使用时只需按下开关S 1，延时电路通电使S 2闭合，水泵运行，松手后S 1断开，延时电路会使S 2持续闭合一段时间，水泵延时抽水一段时间后自动停止。下列电路满足以上要求的是（）
B．C．D．
A．
二、综合题
(★★) 8 . 去年汕头防控登革热疫情期间，很多家庭使用各种工具消灭蚊子，电热驱蚊器就是一种，把电蚊香片放在驱蚊器的金属片上，驱蚊器金属片通电后发热，加热电蚊香片，会发出芬芳的气味驱赶蚊子，驱蚊器金属片通电发热的原因是_____。登革热患者的典型表现为发烧，治疗期间医生会利用冷敷等方法进行物理降温，这是通过_____改变内能，冷敷袋里装水是利用了水的_____较大。
三、填空题
(★★★★) 9 . 如图所示是化学老师演示的氢气与空气混合的爆炸实验。在易拉罐的顶部开一小孔，收集氢气期间用棉花堵住小孔，收集完毕后拿掉棉花团，用点燃的小木条点燃小孔处的氢气，易拉罐内的氢气立即爆炸，易拉罐向上飞起。这一过程是因为氢气具有可燃性，且_____较大，燃烧后放出大量的_____。这一过程与内燃机的_____冲程能量转化情况相同。
(★★) 10 . 如图所示，玻璃棒A通过金属导线与验电器B的金属球相连。当用丝绸摩擦玻璃棒的过程中，验电器的金属箔渐渐张开，此时两片金属箔片带的是_____电荷。（选填“正”或“负”），在金属箔张开过程中，导线中的电流方向为：_____。（选填“从A到B”或“从B到A”）金属箔片
张开的原因是：_____。
(★★) 11 . 如图所示，将一废旧日光灯的灯丝接入电路中，用酒精灯加热灯丝，观察到灯泡的亮度逐渐变暗，这说明：金属导体的电阻受_____的影响。若在本次实验过程中消耗酒精5g，这部分酒精燃烧释放的热量为_____J（假设酒精完全燃烧），酒精灯使用后酒精的热值_____（选填
“变大”、“变小”、“不变”）。（酒精的热值为3.0×10 7J/kg）
四、综合题
(★★) 12 . 发光二极管（LED）为一种常见的发光体，它内部的发光材料是_____（选填“导
体”“半导体”“绝缘体”）制成的，现在很多户外广告屏如图所示是由许许多多相同的LED_____（选填“串联”或“并联”）形成的，可以由电脑独立控制每一个LED的亮暗。由于许多显示屏需滚动显示内容，LED工作的个数也在不停地发生变化，整个显示屏工作过程中的哪些物理量发生了变化_____。（填序号）
A、电源电压
B、插头处的电流
C、整个显示屏的功率
D、相同时间内的耗电量
五、填空题
(★★) 13 . 在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，电流表A 1的示数_____，电流表A 1与A 2的示数之差_____。（前两空均选填“变大”、“变小”、“不变”）当滑片移到某一位置时，两电流表的指针偏转程度相同时 R 1与 R 2的电功率之比
为_____。
六、综合题
(★★) 14 . 如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到 b端的过程中，定值电阻 R 1两端的电压随滑动变阻器 R 2接入电路的阻值变化图象如图乙所示，则电源电压为_____V，定值电阻 R 1的阻值为_____Ω，当电路总功率为1.2W时，
10s内 R 1产生热量_____J。
七、作图题
(★) 15 . 如图所示，用电压表测量一全新干电池两端的电压，其表盘如图所示，请选择合适量程并标出此时指针的位置，图中 O点为指针的轴心点。
（______）
(★) 16 . 如图所示为测量小灯泡电阻实验电路图，请在圆圈中填入合适的电表符号，并在虚线
框画出滑动变阻器，使滑片向左移动，灯泡变亮。
（____）
(★) 17 . 随着家庭的各种电子设备的增加，很多插排增加了为电子设备充电的USB接口，减少
了日常给电子设备找“充电器”的现象。通过拆解发现，插排内部除了提供普通三孔插座外，还
内置了一个USB供电模块，通过两根线和家庭电路相连，三孔插座和供电模块由总开关控制，
并且可以独立工作，请在图中用笔画线代替导线将图补充完整。
（____）
八、填空题
(★) 18 . 将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明 ________ 。
(★)19 . 小明为了研究液体的扩散现象，先在量筒里装一半清水，再在水下面注入硫酸铜溶液。如图所示，是小明观察到的溶液在“实验开始时”、“静放10日后”、“静放30日后”所呈现的现象，其中_____（选填标号）图是表示溶液静放30日后的实验现象。如果室温越高，达到丙图所示
现象所用的时间将_____（选填“缩短”或“延长”）。原因是：_____。
(★★) 20 . 如图所示，取一个配有活塞的厚玻璃筒，筒内放一小团浸有少量乙醚的棉花，快速
压下活塞，此实验可观察到浸有乙醚的棉花着火燃烧，说明对物体做功，物体内能_____（选填“变大”“变小”“不变”）。在这一过程中，棉花获得的内能_____人做的机械功（选填“大于”“小于”“等
于”）。
九、实验题
(★★) 21 . 小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源电压为6V，滑
动变阻器上标有“50Ω 1A”字样，阻值分别为5Ω、10Ω、15Ω的定值电阻各一个，三个定值电阻
的一端与公共端 A端相连，方便连接。
(1)闭合开关前，应将滑动变阻器的滑片移至_____端（选填“ A”或“ B”）。
(2)小宇同学首先将 M、 N分别与 A、 B两端相连，闭合开关后，发现电流表无示数，电压表示数很大，则电路故障可能是_____。
(3)排除故障后，再次闭合开关，电表示数正常，调节滑片P，使电压表示数为2V，此时电流表
示数如图乙所示，此时电路电流为_____A。
(4)断开开关后，将N端改接到C端，接下来应向_____（选填“左”或“右”）调节滑动变阻器滑片，目的是：_____。
(5)为了完成实验目标，实验小组准备将定值电阻更换为20Ω，但在实验室却找不到阻值为20Ω
的定值电阻，经过思考，有同学提出，使用原来的实验装置，只需将 M、 N端分别连接_____两端也可以产生等效于20Ω的定值电阻，重复之前步骤就可以完成实验。
(★★) 22 . 为了测量一个小灯泡的额定功率和电阻，现提供的器材如下：A、小灯泡一个（额
定电压为2.5V）；B、电流表（0－0.6A－3A）；C、电压表（0－3V－15V）；D、滑动变阻器（）；E、滑动变阻器（）；F、滑动变阻器（）；G、电源（4.5V），H、导线若干。
(1)滑动变阻器应选_____（填器材前的序号）。
(2)选出合适的滑动变阻器后，按如图甲所示的电路，将图中的实验器材用导线连接起来，移动
滑片，读取多组电压表的示数 U、电流表示数 I的值，记录在列表中，然后在坐标纸上描点作
出电流随电压变化关系图，如图乙所示。请在坐标轴上面虚线框内将缺失的内容补充完整。
（______________）
(3)通过乙图可得小灯泡的额定功率为_____W，此时灯丝电阻为_____Ω。
(4)本实验装置能否用来探究导体电流与电压的关系？_____。为什么？_____。
十、计算题
(★★) 23 . 在夏季用电高峰，某些偏远的乡村会断电，为了确保日常用电不受影响，某村民自
购了一台柴油发电机，其外形与主要的参数如图所示。
(1)求发电机最大功率工作时的输出电流。
(2)为了灌溉农田，村民利用该发电机为一额定功率为2000W的水泵供电，连续抽水2小时，求该水泵2小时内消耗电能。
(3)接第2小题，若该发电机在2小时时间内消耗柴油1.2kg，求该发电机的效率。（柴油的热值为4.0×10 7J/kg）
(★★★★) 24 . 如图为一款陶瓷电煎药壶，工作电路简化为如图甲所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为600W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间
的关系如图乙所示。[药液的比热容为]
(1)高火加热过程中，1kg药液所吸收的热量是多少？
(2)当开关Sa打至2，开关S b断开时，煎药炉处于文火萃取阶段，则 R 2的电阻为多少？
(3) R 1的阻值为多少？
十一、实验题
(★★) 25 . 为了探究电流的热效应与哪些因素有关，设计了如图甲的装置，将两段阻值不同的电阻丝（ R 1=5Ω， R 2=10Ω）分别密封在两个完全相同盒内，盒内封闭一定量的空气。
(1)图甲两个塑料盒内电阻丝按照虚线框中的方式连接时，是为了保证_____相同。
(2)在实验中电流通过电阻产生的热量多少是通过观察_____来体现的，从图甲中的现象可以得出结论：_____。
(3)利用图甲装置实验得出结论后，实验小组通过改变电流来看看在其它电流大小情况下，之前
的结论是否依然成立，下列哪些操作可行的是（________）
A．用导线将B盒电阻丝两端直接连接B．将5Ω电阻更换为20Ω电阻
C．在A盒电阻丝两端并联多一个5Ω的电阻D．适当提高电源电压
(4)将虚线框内的装置换成图乙的装置，为了探究电流热效应与电流大小关系，D盒中的电阻丝的电阻应该为_____Ω。在实验过程中，C、D两盒中电阻丝相同时间内放出热量Q C_____ Q D。（选填“大于”“小于”“等于”）
十二、综合题
(★★★★) 26 . 电热水壶与煤气炉是家庭常用的两种加热装置，在学习了“热机效率”后，某实
验小组针对电热水壶与煤气炉的加热效率与使用成本进行了实验。实验小组使用煤气炉与电热
水壶分别将500g初温为25℃的水加热到沸腾（一个标准大气压下），用燃气表测量了所消耗的煤气的体积，用电能表（如图乙）单独测量了电热水壶消耗的电能。记录相关数据如图甲所示。（水的比热容为4.2×10 3J/（kg?℃）、酒精的热值为3.0×10 7J/kg）
(1)该电能表所接电路的最大总功率为_____W。
(2)热水壶中的水升温过程中吸收热量为_____J。利用电能表的相关测量结果可得到热水壶消耗电能为_____kW?h，电热水壶的效率为_____。
(3)经过计算可以发现电热水壶的实际功率_____1400W（选填“大于”“小于”“等于”），原因可能是：_____。
(4)从使用成本上考虑，使用_____更划算。
(★★) 27 . 阅读短文，回答文后的问题。
体脂称
脂肪是人体的重要成分，主要分布在内脏周围和皮肤下面，脂肪供给维持生命必需的能量，氧化热值约为 3.8×10 7J/kg，皮下脂肪还能防止热量散失，脂肪过量使人肥胖、并导致一些慢性疾病，人体脂肪率表示脂肪含量的多少、简称体脂率，是人体中脂肪质量与人体总质量的百分比，脂肪率可反映人体肥胖的程度，是现代人衡量身体健康水平的重要指标。体脂率的测量有多种方法，比较方便地一种是利用脂肪几乎不含水分，其导电性和其他成分不同，可以用测量人体电阻的办法来计算体脂肪率。这是市面上多数体脂称测量体脂率的原理。如图甲所示为一款市面常见的体脂称，其体重测量部分的原理简化图如图乙所示，由压敏电阻R（其阻值使随所受压力F变化的关系如图丙所示）、数字式仪表P（电阻可忽略不计）、滑动变阻器 R 0、电池等组成电路。压敏电阻 R在一定范围内的电阻与所受压力的关系如下表所示， R
0为滑动变阻器用作仪表P的调零。台板部分的质量忽略不计，电源电压为6V。当被测者站上体脂称后数字式仪表P显示被测者体重。在测量体重的同时，踏板上的导电镀膜玻璃会给人体通入特定频率的电信号，利用脂肪部分比肌肉和人体的其他组织导电性差。利用一个安全的特定频率电信号通过人体时，电信号会因人体导电性的不同而发生不同程度的变化。根据这一变化加上被测者的身高、体重信息，可计算出人体体脂率的大概值。
(1)比较脂肪和人体其他成分的物理属性，下列说法错误的是（________）
A．导热性较差B．导电性较差C．比热容较大
(2)某被测者穿着橡胶拖鞋站上体脂称，发现体重正常显示，而体脂率测量结果偏差很大，原因是：_____。
(3)测量体脂率前需要先录入被测者的身高信息，才能准确计算出体脂率，因为人体身高越高，相当于导体的_____越大，电阻就越大。
(4)若R 0为100Ω，台板上无物体时，电路中的电流是_____A。
(5)若体脂称最大可承受压力为1000N，则体重测量电路测量体重的最大功率为_____W。
(6)拆开该体脂称后发现，内部电池上标着“6V、500mA?h”，则该电池最多可以储存的电能为_____J。
