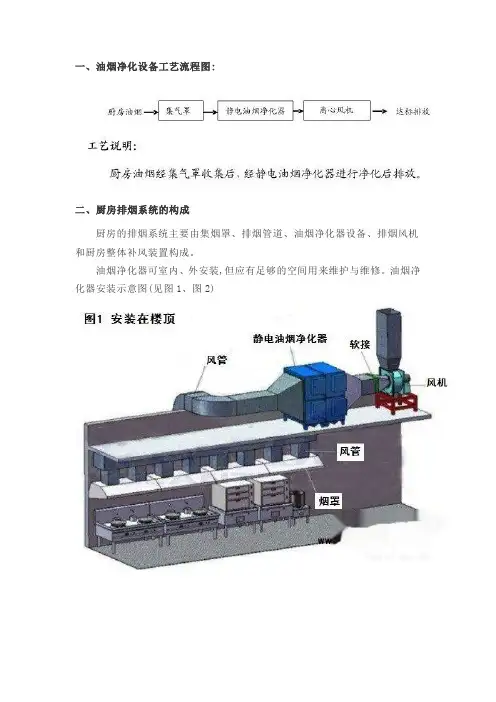

一、油烟净化设备工艺流程图:
二、厨房排烟系统的构成
厨房的排烟系统主要由集烟罩、排烟管道、油烟净化器设备、排烟风机和厨房整体补风装置构成。
油烟净化器可室内、外安装,但应有足够的空间用来维护与维修。油烟净化器安装示意图(见图1、图2)
三、如何安装油烟净化器
1.油烟净化器的电源插头一般均为三眼扁插头,因此用户必须在厨房相
应部位装上三眼插座,以确保安全使用。
2.安装前,将油烟净化器照明位置上的透明板向右移动。先装上25瓦的螺口灯泡(非普通螺口灯泡,而是一种形状较小的异形灯泡,一般电料行有售),便于灶台照明。
3.油烟净化器一般为顶式安装在灶台的上面.安装高度对排污有直接影响,故与灶台相距0.6-0.75米左右较适宜。沿此水平线在墙上凿两个孔,间距与油烟净化器的两挂脚孔之间的距离相等,拧上螺钉。先将油烟净化器两端挂脚架上的两只固紧螺钉拧松,将角尺形挂脚孔对准墙上的螺钉挂上。再拧紧两端的固紧螺钉即可。
4、安装时应保持一定的仰角,可使脱出的油自然顺利地流人油杯内,以防油污从密封性不严的地方滴下。
5.、在油烟净化器顶部的出风口上装上直管接头,再装上排气小弯管,再接上直管,从顶柜内通过,这样比较整齐、美观,然后再装上排气小弯管,另一端再接上直管.在钢窗玻璃上划一圆孔,直管由此伸出窗外,接着装上百叶风门,注意挡风片应朝下方。
6.试机如果一切正常.表明安装完成,即可投入使用。
四、安装注意事项
1、油烟净化器可安装在风机之前,也可安装在风机之后,为了保护风机油烟净化器,建议安装在风机之前;
2、油烟净化器如安装在支架之上时,应与支架紧固连接;与排烟管道之间的连接必须密封;
3、确保安全,净化器要求能与风机联动,即净化器跟风机同时开同时关;如不能联动的,应做到在启动净化器之前必须先启动风机运作10分钟(特别是在北方严寒的冬天,风机先启动的时间应该更长一点),关机时应先关掉油烟净化器后再停风机。
4、设备运行时受到振动将不能正常工作,所以设备和风机的风管连接时必须采用软连接。
5、选择相匹配的风机风量,风机的风量选择一般与净化器的处理风量相当(此数据仅供参考,具体按现场情况而定)
6、为保证设备的净化效率,与设备出入风口连接的变径风管要尽量平顺,必须安装长度比
管径大4倍以上的直管,并采用平顺的管道来连接。
7、风机的出口最好保留一段1-2米的直管段,以减少风机的附加阻力。
8、油烟净化器箱体应安全可靠接地;安装过程中不允许磕碰电极,严禁异物落在净化器内;
9、为保证设备的净化效率,设备应工作在负风压状态,即风机必须设在设备的后面。
10、油烟净化器可以安装在室内,也可安装在室外,但应有足够的空间用来维护与维修;室外安装时,应加装防雨、遮阳的遮阳篷,以免影响设备的正常使用寿命以及增加不必要的维护费用。
