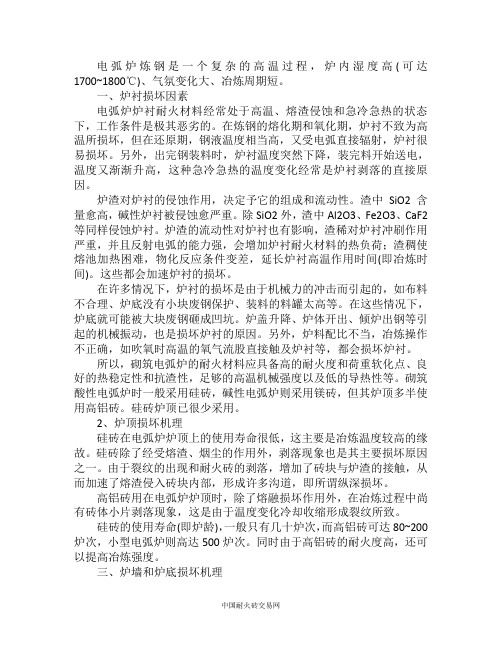

电炉炼钢用耐火材料100问
发布日期：2010-6-21 [ 收藏评论没有找到想要的知识 ]
第一节：耐火材料的基本知识
1、耐火材料的定义？
耐火材料就是指耐火度不低于 1500℃的无机非金属材料。
2、耐火材料必须具备的基本性能？
（1）耐火度（2）高温体积稳定性（3）耐急冷急热性
3、耐火材料在电炉炼钢厂的应用？
（1）电炉炉衬、炉盖、炉底、炉坡、渣线修补料。
（2）精炼钢包包衬、包盖、滑动水口、透气砖系统。
（3）连铸中间包包衬、包盖、长水口、整体塞棒、浸入式水口。
（4）模铸用漏斗砖，中注管，中心砖，汤道砖，尾砖，模底砖。
4、按耐火度不同，耐火材料可分几类？
（1）普通耐火材料，耐火度1580～1770℃；
（2）高级耐火材料，耐火度1770～2000℃；
（3）特级耐火材料，耐火度＞ 2000℃；
5、按化学矿物组成的性质不同，耐火度可分为几类？
（1）酸性耐火材料，如硅砖；（2）碱性耐火材料，如镁砖、白云石砖、镁碳砖；（3）中性耐火材料，如高铝砖、碳砖。
6、按外形尺寸的多少，耐火材料可分为几类？
（1）标准型耐火砖，外形尺寸≤4个；（2）普通型耐火砖，外形尺寸≤6个；（3）异型耐火砖，外形尺寸＜10个，带孔、槽、角；（4）特异型耐火砖，外形尺寸＞10，带多个孔、槽、角。
7、按外形耐火材料可分类为几类？
（1）耐火砖——具有一定的形状。（2）不定形耐火材料——散状实，需按所要形状进行施工用耐火材料。（3）耐火泥——砌砖填缝用耐火材料。
8、学习耐火基本知识的目的？
（1）掌握基本技能，科学合理使用耐火材料。
（2）掌握使用特性，防止穿炉、穿包、漏钢、跑钢事故发生。
（3）掌握使用规律，不断提高炉衬，包衬使用寿命，降低炼钢生产成本，减轻劳动强度，提高经济效益。
第二节：耐火材料的基本性能
9、什么叫气孔率？
耐火材料制品中开口气孔体积占总体积的百分率，常用%表示。
式中：V 2=开口气孔体积，V 3=贯通气孔体积，V=制品总体积，V 2+V 3=开口气孔体积。
10、什么叫体积密度？
体积密度是指耐火制品单位体积的质量，常用g/cm3表示。
式中：Q=气体透过的数量（升），d=试样的厚度（米），A=试样的横截面积（米2），t=气体透过的时间（小时），P1-P2=试样两端的压力差（毫米水柱），K=透气度系数，也称透气率（升、米/米2、毫米水柱、小时）
18、什么叫导电性？
耐火材料制品随温度升高，电阻减小，导电性增强的性能，常用电阻率（Ωm）表示。B/T
P=Ae 式中：P=电阻率（Ωm） T=绝对温度 A、B=与耐材特性有关的常数，e=数学常数
19、常见耐火材料化学成分有哪些？
20、常见耐火材料纯化合物的熔点？
第三节：耐火材料的检查、验收、保管
21、耐火材料产品，常用的技术条件有哪些？
（1）化学成分分析（%）：MgO、Al2O3、SiO2、Cr2O3、CaO、ZrO2、C、SiC、Fe2O3。（2）物理性能分析：气孔率%、体密g/cm3、耐压强度Mpa、耐火度℃、高温度抗折Mpa。（3）外形要求：尺寸公差、缺角缺棱、裂纹、扭曲、熔洞等。（4）包装要求：箱式包装、袋式防潮包装、标识清楚。
22、耐火材料产品技术标准有几种形式？
（1）国家标准——由国家技术监督局制订，排头代号“GB”。（2）行业标准——由原冶金部制订，排头代号“YB”。（3）企业标准——由企业自行制订，排头代号自行订。（4）协议标准——收供货，用户双方协商制订。
23、耐火材料产品质量检查的第一关是什么？
第一关是检查耐材产品的内在质量，查看质量保证书，应满足供货合同中技术条件的要求，包括有：
（1）化学成分（检验日期、人员、检验单位公章）（2）物理性能（检验日期、人员、检验单位公章）
如存在质量异议，可抽检送样钢研所、耐火公司进行复查。
24、耐火材料产品质量检查的第二关是什么？
第二关是检查耐火材料的外观质量，需要拆箱拆包检查，包括有：（1）尺寸公差；（2）缺棱缺角；（3）裂纹；（4）扭曲；（5）外观颜色；（6）熔洞；（7）粒度组成；（8）粘结性能。
外观质量不合的耐火材料制品，同样应该拒收、退货或者更换。
25、耐火材料产品质量检查的第三关是什么？
第三关是检查耐材产品的包装、数量、包括有：
（1）包装箱，包装袋用料质量，包装质量；（2）总重量（t）—汽车磅单，火车磅单；（3）数量（块）—码堆清点；（包）—码堆清点；（4）单重（kg）—过称复查；
数量、重量、单重应该按实查清点填写，注意扣出包装箱、包装袋重量，避免既交包装费，又交重量费的经济损失。
26、耐火制品的尺寸公差如何量法？
（1）按图纸规定，按技术标准要求，将卷尺或钢直尺的零点与制品的棱对齐。读出尾端数值，小数点后一位按四舍五入计算。（2）量制品内、外径时，一律用工具卡尺测量。
27、裂纹的检查有哪些要求？
（1）用标准钢丝（0.1、0.15、0.25、0.5㎜），自然插入裂缝，测量裂纹的宽度。
（2）用直尺测量裂纹的长度。
（3）查看裂纹的条数量。
28、扭曲的检查方法怎么进行？
将砖的被套检面平放在平板上，用塞尺（0.1、0.2、0.4、0.5㎜）沿板面不用力插入最大裂缝内，插入深度不超过10㎜为合格品。
例：检查2.0㎜扭曲，采用2.1㎜塞尺插入深度不超过10㎜为合格品。
29、缺角、缺棱的检查要求有哪些？
（1）缺角采用立方体测角器进行，即缺角深度为三边之和应小于缺角深度要求。
例：缺角深度允许≤60㎜，缺角三边a＋b＋e≤60㎜为合格品。
（2）缺棱是指沿制品两面夹角方向宽度，加上缺棱边的长度之和应小于缺棱深度要求。
例：缺棱深度允许≤70㎜，缺棱两面夹角宽度a＋b，缺棱边长度C，即a＋b＋c≤70㎜为合格品。
30、什么叫熔洞？
耐火制品表面因低熔物而产生的熔化空洞和显著变色部分叫熔洞。例：模铸用流钢砖对熔洞直径有以下要求：内工作面≤5㎜，外非工作面≤8㎜。
31、耐火材料如何验收？
当耐材制品在质量上，数量上符合领料要求后，方可在供方送料上签名认可。车间或计划科月末凭送料单签写领料单上签写领实单，送财务科进行结帐，计算月耗、计算生产成本。
32、耐火材料的保管有哪些要求？
（1）耐材制品均应放在厂房内，不得让雨淋水浸。对有防潮要求，均应放在烘烤窑内。
（2）搬运与砌制时，均应轻拿轻放，紧密排列，避免砖之间滚动碰撞损坏。
（3）按不同种类，不同砖号的制品，按堆进行码放，标识要清楚，高度不得超过 1.8m。
（4）对有时效要求的耐材制品，均应放在有效期内使用，防止变质失效发生浪费。
第四节：耐火材料常用结合剂
33、耐材制品常用结合剂有哪些？
有粘土火泥、高铝火泥、水玻璃、卤水、高温水泥、磷酸盐、硫酸铝、焦油沥青、树脂胶等。
34、什么叫粘结剂？什么叫可塑性？
（1）具有粘结能力，能够将散状的耐火材料粘结成型，并具有一定强度的粘结物叫粘结剂。
（2）当加有粘结剂的耐火材料混炼成团，这种泥团有外力作用下发生变形而不开裂，当外力去掉后，其形状仍不变的特性叫可塑性。
35、粘土结合剂有何特点？
粘土结合剂一般是采用没有烧结的软质粘土和半软质粘土。因粘土颗粒有很大的表面积与表面能，具有很强的吸附性，是一种物美价廉的结合剂。主要用在粘土砖、高铝砖、粘土火泥、高铝火泥制品内，其特点就是干燥易收缩，烧成后又收缩的性能。
36、什么叫水玻璃？水玻璃结合剂有何特点？
（1）水玻璃又叫硅酸钠或泡水碱，其分子式是Na2O.nSiO2。它是由磨细的石英砂粉与碳酸钠或硫酸钠按一定比例配合后在1300℃～ 1400℃加热熔化生成硅酸钠。然后在容器中通入蒸汽熔化而成。
（2）水玻璃外观为青灰色半透明的稠状液体，比值M叫模数。其特点是常温结合性能好，随温度的升高而逐步熔化。
37、卤水结合剂的特点？
卤水结合剂的主要成分中MgCl2，并含有4～6个结晶水。MgCl2无论冬夏都不易溶于水，使用前应用水浸泡，用低压蒸汽缓慢助溶，一般采用1.2～1.4波美浓度卤水。主要用于电炉坡永久衬，高铝粉、粘土泥浆、修砌汤道底板砖填缝料。卤水结合剂的特点是常温、中温强度高、干的快。
38、高温水泥结合剂的特点？
（1）高温水泥是以高铝矾土和石灰石为原料，按一定比例混匀烧结成熟料，并磨成细粉而制成的水硬性结合材料。按铝含量不同可分两种：
（2）高温水泥应用在耐火浇注料，耐火混凝土中，加水搅拌成型后即可硬化。其特点是中温强度高。整体结构性能强。使用进应严格控制水的加入量。满足水硬化所需水量即可，过多则成气孔。
39、磷酸盐结合剂的特点？
（1）磷酸盐结合剂是采用浓度为85%工业磷酸H3PO4，每 10公斤加入水9～6公斤，稀释成45～55%浓度的溶液即可使用。
（2）磷酸盐结合的特点主要作用是能够与耐火物料发生化学反应，发生聚合作用，生成胶合物，适用于酸、碱、中性耐火材料作结合剂。其性能是硬化速度快，中温强度高、高温易烧结。
40、硫酸铝结合剂的特点？
（1）硫酸铝是白色是晶粒或粉末，分子式Al2(SO4)3.18H2O，Al2O3的理论含量为15.3%。调制时需要80～100℃的热水或蒸汽加热，加速溶解，常用浓重在比重1.2左右。
（2）硫酸铝结合剂同样能够与耐火物料发生化学反应，生成胶合物。其特点是常温胶结能力强，中温易分解强度下降，但＞ 1200℃以上时强度又有所增加。
41、焦油沥青结合剂的特点？
（1）焦油沥青是炼焦炭过程中的副产品，其成分极为复杂，主要成分是碳氢化合物，属有机结合剂类。焦油沥青常温下是黑色固体，随温度升高而软化，直到成为可流动性的粘性液体，才能做结合剂使用。其最大缺点是结合剂温度高，冒黄烟，污染生产环境，劳动条件差。
（2）焦油沥青主要用于沥青镁砂砖，沥青镁砂炉衬，导电用冷补料，热补料等。其特点是使用时应快速升温，避过软化温度，在高温下沥青焦油分解碳化，能形成网络结构，强度高抗渣蚀性能好。但碳素易氧化。
42、树脂胶结合剂的特点？
（1）由于碳含量的增加能够大大提高耐火砖的抗渣蚀性能，能够改善耐火砖的抗热震性能。但焦油沥青结合剂加入碳素含量最大极限为6%左右。
（2）沥青改性酚醛树脂胶结合剂是最大特点是石墨和耐火物料亲和性好，残碳含量高，常温下即可生产，砖坯致密，碳含量加入量最大极限可提高到25%左右，广泛应用在镁碳砖、铝碳砖之中。树脂胶其价格昂贵，生产成本高，相应其含碳耐火砖价格也较贵。
第五节：电炉炉衬用耐火材料
43、电炉炉衬用耐火材料应具有哪些要求？
（1）耐火度高；（2）抗炉渣浸蚀性能强；（3）耐废钢机械撞击力强；（4）耐急冷急热性能好；
（5）荷重软化温度高；（6）高温下有轻微膨胀。
44、电炉炉衬常用耐火材料有哪些？
（1）耐火砖类有烧结镁砖，镁碳，出钢口座砖，出钢口袖砖，导电用炉底镁碳砖。
（2）不定型耐火材料有卤水镁砂，镁质干打料，镁质喷补料，出钢口填料，导电用冷补料，热补料。
45、镁碳砖有哪些特点？用在哪些部位？
（1）镁碳砖具有耐火度高，抗炉渣浸蚀性好，热稳定性能强，温结构强度高的特点。其缺点是碳素易氧化，表面强度下降。
（2）镁碳砖常用在电炉渣线上。导电炉底，电炉炉坡安全衬上等。
46、常用镁碳砖冶标YB4074—91有哪些技术要求？
47、电炉炉衬砌制砖缝有哪些要求？采用什么材料填缝？
（1）导电炉底，渣线，热点区砖缝要求＜1㎜；炉坡，渣线以上区域要求砖缝＜2㎜；上、下层之间垂直错缝要求＞30㎜。
（2）采用镁碳质火泥干砌，导电炉底用石墨粉填缝。
48、同一种砖型，但不同碳含量时，砌制应该如何区分？
（1）碳含量MT14—A主要砌制在渣线部位5层；
（2）碳含量MT10—B砌制在炉坡、渣线以部位；
（3）碳含量MT18—A主要砌制在渣线热点区 1m宽区域内。
49、炉衬砖40/0，40/20，40/40，40/80，分别表示砖的外形尺寸是多少？
（1）40/0的外形尺寸是400×150×100㎜；
（2）40/20的外形尺寸是400×160/140×100㎜；
（3）40/40的外形尺寸是400×170/130×100㎜；
（4）40/80的外形尺寸是400×190/110×100㎜；
50、DC炉砌制中应注意哪些绝缘性事项？
（1）导电炉底与炉壳采用耐高温绝缘板。
（2）炉底与炉壳采用不导电的绝缘镁碳砖。
（3）导电砖与炉坡镁碳砖之间采用绝缘性能的卤水镁砂，与镁质干打料。
（4）严格保证绝缘性能，防止发生短炉击穿炉壳事故发生。
51、DC炉导电炉底镁碳砖砌制要求有哪些？
（1）炉底导电铜板必须擦掉氧化层，砖与铜板紧贴，微缝采用导电石墨粉找平，保证砖与铜板接触良好。
（2）导电砖呈方形锥体，大头在下，小头在上，砖与砖之间紧密接触，砖缝＜1㎜，用导电石墨粉填实。
（3）先中间，后两边，逐行逐列砌制。
（4）两层导电砖之间接触错位450。
52、DC炉导电炉底砌制程序？
（1）第一层采用K21B，高度为425㎜；
（2）第二层采用K21B，高度为425㎜；
（3）第三层采用DC6冷修补料，捣实厚度为175㎜。
53、导电冷修料DC6如何使用？
（1）首先应清除导电砖工作表面上的残钢残渣灰份；
（2）清除面积约为Φ2400㎜直径的园面积；
（3）再次铺料厚度为60㎜，用风锤捣打致密；
（4）打结厚度到规定底工作面高度即可；
（5）用镁质干打料压实DC6边沿宽度200㎜。
54、电炉炉坡用镁质干打料操作方法？
（1）清除被铺盖表面渣钢，每次铺料厚度150㎜；
（2）用钢钎、钢叉不停叉捣干打料，排除料内气体；
（3）用平板震动器震实工作表面；（4）铺盖薄钢板保护，防止装料撞散干打料层。
55、热修补料DCR导电砂必备性能有哪些？
（1）可流动性好，高温下能够自动流平；
（2）烧结性能要快，马上能够承受装料机械撞击；
（3）电阻率低，导电性能强；
（4）蚀损量小，耐用性高。
56、热修补料DCR导电砂修补方法？
（1）采用少量干镁砂，投到炉底残钢残渣处促凝后用空气或氧气将钢渣吹净；
（2）吊入袋装热补炉，放流到修补位，高温快补；
（3）待料熔化摇动炉壳，促进热补料流向薄弱部位；
（4）闷炉45～60分钟，待热修补形成初期强度；
（5）装入轻薄料，正常冶炼最后一炉，保证炉底能够烧结。
57、电炉炉衬渣线镁质喷补料应具有哪些特点？
（1）附着率要高，及喷补料能够快速粘结在渣线部位凹面内，散落在炉坡上应尽量少。
（2）凝固快，强度高，喷补在渣面上的物料能够很快硬化，形成高的强度，能够承受装入废钢的机械冲击力而不会掉下来。
（3）烧结快，抗渣性强，能同渣线镁碳砖烧结成整体，抵抗炉渣的化学浸蚀性要好。（4）耐用性能好，每补一次应能连续使用多炉。
58、镁质喷补料使用操作要求？
（1）先开风，后送料，再调节加水量的基本方法。
（2）正常操作送料风压0.2～0.25MPa，水压0.3MPa，调到物料与水能够混匀，喷出去的料没有回弹，也没有多余的水向下流淌。
（3）移动喷枪，均匀喷补。对明显凸坑部位应采用分期多次补齐，而一次性补厚易脱落、开裂；
（4）喷补完毕操作方法是先关料，再关水，最后关风的基本方法。
59、出钢口填料使用要求与要点？
（1）出钢口填料使用要求是安全性好，自动开浇率高。下填料为保安性的高铁镁砂加炭粉，上填料为熔点在 1600℃左右的高硅质河沙。
（2）操作使用要点是出钢完毕，清理出钢口周围残钢残渣，关闭出钢口闸板。
（3）先自动放下填料 50公斤，填料高度为2/3出钢眼深度。后自动放入上填料 25公斤，填满出钢口眼，呈凸出形状为好。
60、如何更换出钢口砖？
（1）将更换出钢口专用工具托架吊进出钢眼内，卸下底部法兰托盘四个插销，卸下出钢眼需换的袖砖，端砖。
（2）将法兰托盘，新出钢口端砖一块，新出钢口袖砖六块，依次顺序放在专用工具托架上，天车缓慢吊进出钢口座砖内，到位后将四个插销打紧。
（3）用炉坡镁质干打料，将袖砖与座砖之间自20㎜空隙，分期分批填实填满。
（4）如出钢口工作面第一块座砖蚀损较多，应同一起更换一块新出钢口座砖。
61、炉衬挖补或拆除应注意哪些事项？
（1）应做到将不完整，不结实，长度＜250㎜的旧炉衬砖拆除。
（2）砖缝之间的残钢残渣应清除干净。
（3）找出平整干净起头砌制面后才能进行重新砌制，接头部位应严密。
62、提高炉衬使用寿命应采取哪些措施？
（1）采用综合砌炉方法。提高砌制质量。
（2）缩短冶炼时间，减少化学浸蚀。
（3）降低出钢温度，减轻高温熔损。
（4）控制炉渣碱度，萤石用量，造好埋弧泡沫渣，改善炉衬使用条件。
（5）采用热喷补，热修补技术，力争同上均衡使用。
63、电炉炉盖用耐火材料有哪些？
（1）用特级烧成高铝砖，人工砌制成形。
（2）用高铝质或刚玉质浇注料，用胎模预制成形，现场吊装。
第六节：精炼钢包衬用耐火材料
64、精炼钢包衬用耐火材料应具有哪些特点？
（1）抗渣蚀性能好，能抵抗精炼炉渣化学浸蚀作用。
（2）耐急冷急热性强，能承受钢水的装、炼、浇、调过程中温度急变而不开裂、剥落。
（3）高温强度高，能承受钢水高温冲刷，高压力氩气流搅拌撞击作用。
（4）热稳定性好，并稍具有一定的微膨胀，在精炼作用下，钢包衬砖之间能紧密接触形成整体。
65、精炼钢包衬用耐火材料有哪些品种？
（1）非工作衬有粘土砖，高铝砖，轻重复合高铝砖，镁铬安全衬砖，高温水泥填缝。
（2）工作衬有包底，包壁MT—10B牌号镁碳砖，渣线部位用MT— 14A牌号镁碳砖，砌缝用镁碳质火泥湿砌。
（3）滑动水口部位有刚玉质上座砖，高铝质下座砖，铝碳质上水口、下水口、上、下、滑板砖。
（4）吹氩系统有刚玉质整体座砖，套砖、透气砖，粘土质垫片砖，磷酸盐高铝打结料。
66、精炼钢包衬砌制基本程序有哪些？
先非工作衬，后砌工作衬，先包底，后包壁，自下而上，双线螺旋上升，逐砖敲打严密。
67、精炼钢包衬砌制砖缝要求有哪些？
（1）包底＜1.5㎜，包壁＜2㎜，渣线＜1.5㎜；
（2）上、下层之间垂直砖缝距离＞30㎜；
（3）必要时采用包壁1/2砖调垂直缝距离。
68、精炼钢包采用何种滑动水口结构形式？用何材料？
（1）滑动水口机构采用液压驱动，直线往复，双层式滑动水口。
（2）上、下滑板采用烧成油浸铝碳质耐火材料。滑动面采用机床磨平，保证有极高的光滑度。
（3）上、下水口采用不烧油浸铝碳质耐火材料。
（4）上座采用刚玉质浇注座砖，下座砖采用不烧高铝质座砖。
69、精炼钢包滑动水口的开浇引流是采用什么方式？
采用填料法方式。出钢前，将经过干燥筛分过的等颗粒河沙，自然放入座砖凹坑口内，高出钢包底平面，阻止钢水进入。浇钢时先将填料放出，达到自动开浇的目的。
70、透气砖的使用要求和目的有哪些？
（1）透气砖的使用要求有透气流量大，可调节性好，使用寿命长，安全可靠性高，更换方便快捷。
（2）透气砖的使用目的是通过高压氩气流搅拌钢水，使钢水成分温度均匀，使钢水中的气体，夹杂物快速上浮，提高钢水内在质量。
71、精炼钢包用透气砖有哪些结构方式？采用什么材料？
（1）弥散型，气体通过透气砖内贯通式气孔而透气，其特点是透气量大，吹开率高，使用寿命低，安全性差。
（2）直通孔型，气体通过透气砖内人造的直通孔而透气，其特点是钢水易渗进，透气量稍小，吹开率低，但使用寿命长。
（3）夹缝型，气体通过透气砖内人造的，或者拼装直夹缝而透气，其特点是透气量大，吹开率高，使用寿命长，安全性好。
（4）透气砖，套砖，座砖，目前均采用刚玉质或者铬刚玉质耐火材料。
72、精炼钢包座砖外围如何使用磷酸盐高铝打结料？如何使用刚玉质自流料？
（1）座砖先应采用对角线捣打方法，防止座砖位移。然后采用分层加料方式，逐层捣打致密，打止高度与包底永久层找平。
（2）将刚玉质自流料放在盒内，加水量为6%，用锹来回搅拌均匀成泥浆状，随后放入座砖外围60㎜宽空隙内即可。
73、镁碳质耐火泥如何使用？
（1）镁碳质火泥比重大，易下沉，应现调现用，防止分层，结块，硬化。
（2）加水量为6～8%，用搅拌机调成泥浆状即可。使用完毕，用清水冲洗搅拌机，泥桶，工具。
74、拆除精炼钢包衬砖应注意哪些事项？
（1）用风镐钻捣不易太深，防止损伤永久衬砖。
（2）清理占入永久层的残钢，清理粘上永久层表面的镁碳质泥料，保证永久层外形尺寸。
（3）对损伤较多形成凹坑的永久衬，用磷酸盐高铝水泥修补平齐。
75、影响精炼钢包使用寿命的主要因素有哪些？
（1）吹氩透气座砖使用寿命太低，待红包冷却更换座砖次数太多，严重影响精炼钢包的使用寿命。
（2）渣线部位蚀损快。同精炼时间长，精炼渣碱度，粘度。萤石加入量等因素有关。
（3）包底迎钢面冲刷严重，易形成包底局部凹坑，但可采用垫造成渣料，合金块缓冲钢流的直接冲刷。
76、LF精炼炉通过盖对用耐火材料有何要求？采用什么耐材？
（1）LF精炼炉通过三相电极加热钢水温度，通过氩气搅拌钢水，除钢液中的夹杂物，达到调温，调整成分，调整连铸生产节奏的目的。对炉盖耐材使用条件的要求耐急冷急热性好，能抵抗三相电弧光的热冲击性，使用寿命长。
（2）LF精炼炉下炉盖为工作衬炉盖，应采用耐火度高，热稳性强的刚玉质或铬刚玉质浇注料成型。上炉盖主要起除尘、隔音作用，耐火材料采用高铝质浇注料成型即可。
77、VD精炼炉炉盖使用条件对耐材有何要求？采用什么耐材？
（1）VD炉是通过氩气搅拌钢水，全封闭抽真空脱除钢水中有害气体氢、氧，精炼炉渣易喷溅跑渣。对炉盖使用条件要求热稳性好，抗渣蚀性强，并且不粘钢，不粘渣，使用寿命长。
（2）VD精炼炉炉盖现主要采用高炉出铁沟耐冲刷，耐磨，热稳定性好，强度高的Al2O3—C—SiC浇注料成型。
78、透气砖系统用耐火材料易出现漏钢事故有哪些情况？应采取哪些预防措施？
（1）吹氩用透气砖是精炼钢包的心脏部位，它既要承受高温的熔损，又要承受高压氩气流的冲刷。工作面头部消耗较快，每炉使用完毕都要求测定高度，当使用＞5次，剩余高度＜
180㎜则需要更换。每当发生不正常精炼使用过程＞5小时，钢水温度＞ 1600℃，使用次数在5次左右，透气砖易快速蚀损，易炸裂发生漏钢事故。
防范措施应避免以上三个条件同时发生，如出现此情应尽快浇钢或倒包。
（2）透气砖系统接缝处有三条。透气砖与套砖接缝，套砖与座砖接缝都是采用铬刚玉质耐火泥料，座砖与包底接缝，下部采用磷酸盐高铝打结料，上部采用刚玉质浇注料。
以上三条缝都是易发生漏钢事故。防范措施应严格，认真按照操作规程安装，更换透气砖。泥料必须涂沫均匀，装入时必须对准打紧，销紧，砖缝泥料明显被挤压出来部份尚可。
79、滑动水口系统用耐火材料易出现漏钢事故情况有哪些？如何预防？
（1）上滑板与上水口接缝处。因滑板为一次性使用更换，而上水口一般使用10次左右，相对上水口流钢孔眼后期孔扩较大，新滑板与旧上水口子口装配难以咬合。每当浇钢不正常，烧氧引流过多，此缝极易漏钢。防范措施有：a、提高上水口使用材质，减少孔眼扩孔速率，保证子口咬合。b、定期更换上水口砖。c、减少吹氧引流不正常操作因素，提高开浇率。
（2）上、下滑板砖滑动面接缝漏钢原因有：a、滑动机构空气弹簧失效，滑动面接触不严密；
b、滑动盒内滑板装配不紧，不平滑动面之间存在空隙；
c、烧氧引流过多，滑动面，滑板孔表面脱碳疏松。防止措施：a、定期检测，更换空气弹簧，保证滑动面紧密；b、滑动盒装配泥料必须填平填实，必须烤干开成强度；c、减少烧氧引流不正常操作因素。
（3）下水口砖迎钢面。因连铸钢水浇钢时间第，钢水温度高，两滑板孔为半开状态，钢流呈斜向固定冲刷着下水口砖的某一部位现象，极易发生漏钢事故。产生的原因主要是下水口砖为水玻璃铝碳质不烧油浸砖，耐冲刷性能差。
防范措施：为对些浇钢温度高，连铸时间长的钢种，应采用高耐冲刷性能的树脂结合烧成油浸铝碳质下水口砖即可。
80、钢包衬用耐火材料易出现漏钢事故有哪些？如何预防？
（1）包壁砖起头部位。因厚度＜20㎜以下薄片镁碳砖耐火厂无法生产，主要采用镁碳质火泥。磷酸盐高铝打结料填起头缝，同镁碳砖不能配套。如蚀损过快易发生漏钢事故。
预防措施：应改为采用刚玉质浇注料填起头缝，这样同镁碳砖配套使用，不会出蚀损过快。
（2）包壁垂直同缝部位。因采用双线螺旋上升砌制包壁，如采1/2包壁调缝，难免出现包壁垂直同缝现象。每当砖同缝超过4块砖高度，包衬砖因急冷收缩产生裂缝，容易发生漏钢事故。
预防措施应加强管理，严格按规程砌制，必须采用1/2包壁砖调缝。凡出现垂直重缝砌制必须拆除重砌，并且给予批评教育。
（3）渣线部位。因炉渣CaO/SiO2=碱度比值不一样，渣温、粘度、萤石加入量、精炼时间等因素不一样，渣线蚀损速度不一样。一般是碱度高＞2比值，渣中MgO含量12%左右，渣温低萤石加入量少，粘度适当，精炼时间短的情况下渣蚀速度最低，否则蚀损较快。渣线部位漏钢事故往往发生在包衬使用后期，长时间反复加热不正常精炼操作。
另外，因钢水装入量的过多或过少，导致钢液渣线不是上升就是下降，跑出渣线正常使用范围，造成非渣线区域被精炼渣蚀损过快发生漏钢。防范措施为应严格控制钢水装入量，使钢液渣线在900㎜高度范围内正常精炼，避免损伤非渣线区域，避免发生漏钢事故。
第七节：连铸中间包用耐火材料
81、中间包的作用有哪些？对耐火材料有何要求？
（1）中间包主要承接、储存和再分配钢包水的容器。现逐步发展调整温度，调整微量合金元素，改善夹杂物等中间包冶金技术。
（2）对耐火材料的要求有耐火度不高，但要求耐钢水钢渣和熔渣的侵蚀，具有良好的抗热震性，要求热传导系数小，保温性能好，对钢水无污染，便于砌制和拆卸。
82、中间用耐火材料有哪些品种？
（1）中间包包衬用耐火材料有粘土砖，轻烧高铝砖，高铝质浇注料，不烧高铝座砖，镁质涂料。
（2）中间包系统用耐火材料有铝碳质长水口，整体塞棒，浸入式水口。
83、中间整体衬使用高铝浇注料应注意哪些事项？
（1）搅拌顺序为装料，干混2分钟，加水2分钟，湿混6分钟，出料。
（2）加水量严格控制在6～8%，混料要求均匀，手捏成团即可。
（3）采用多根振动棒振捣，加密插点，插入与拔出棒时应慢而稳，保证浇注层致密完整。（4）分层分块交错施工，一次性浇注施工完毕。
（5）为了便于脱模，施工前模外壁应涂沫一层机油。
（6）自然保护，夏季8～12小时脱模，冬季20～24小时脱模。
84、浇注整体中间包衬烘烤有哪些要求？
（1）110～150℃阶段，能排除大量游离水份，需要慢速升温，采用微火、稳火烘烤操作。
（2）300～400℃阶段，排除80%以上的水泥水化结晶水，并产生轻微收缩，需采用中火，缓慢升温，防止出现炸裂现象。
（3）烘烤升温速度要求如下表：
85、中间涂料的作用和种类有哪些？
（1）中间包涂主要是用作工作衬，能耐火钢水熔渣的浸蚀，使用寿命长，能够保证多炉连续浇注铸。
（2）要求施工方便，更换迅速，便于清理，不损伤永久衬。
（3）特钢中间包涂料种类有镁质涂料，MgO含量大于88%，有镁铬质涂料，MgO含量65～75%，Cr2O36～8%。
【本章学习要点】本章学习电炉炼钢的配料计算，装料方法及操作，电炉熔化期、氧化期、还原期的任务及其操作，出钢操作等。 电炉炼钢，主要是指电弧炉炼钢，是目前国内外生产特殊钢的主要方法。目前，世界上90%以上的电炉钢是电弧炉生产的，还有少量电炉钢是由感应炉、电渣炉等生产的。通常所说的电弧炉，是指碱性电弧炉。 电弧炉主要是利用电极与炉料之间放电产生电弧发出的热量来炼钢。其优点是：（1）热效率高，废气带走的热量相对较少，其热效率可达65%以上。 （2）温度高，电弧区温度高达3000℃以上，可以快速熔化各种炉料。 （3）温度容易调整和控制，可以满足冶炼不同钢种的要求。 （4）炉内气氛可以控制，可去磷、硫，还可脱氧。 （5）设备简单，占地少，投资省。 第一节冶炼方法的分类 根据炉料的入炉状态分，有热装和冷装两种。热装没有熔化期，冶炼时间短，生产率高，但需转炉或其他形式的混铁炉配合；冷装主要使用固体钢铁料或海绵铁等。根据冶炼过程中的造渣次数分，有单渣法和双渣法。根据冶炼过程中用氧与不用氧来分，有氧化法和不氧化法。氧化法多采用双渣冶炼，但也有采用单渣冶炼的，如电炉钢的快速冶炼，而不氧化法均采用单渣冶炼。此外，还有返回吹氧法。根据氧化期供氧方式的不同，有矿石氧化法、氧气氧化法和矿、氧综合氧化法及氩氧混吹法。 冶炼方法的确定主要取决于炉料的组成以及对成品钢的质量要求，下面我们扼要介绍几种冶炼方法： (1)氧化法。氧化法冶炼的特点是有氧化期，在冶炼过程中采用氧化剂用来氧化钢液中的Si、Mn、P等超规格的元素及其他杂质。因此，该法虽是采用粗料却能冶炼出高级优质钢，所以应用极为广泛。缺点是冶炼时间长，易氧化元素烧损大。 (2)不氧化法。不氧化法冶炼的特点是没有氧化期，一般全用精料，如本钢种或类似本钢种返回废钢以及软钢等，要求磷及其他杂质含量越低越好，配入的合金元素含量应进入或接近于成品钢规格的中限或下限。不氧化法冶炼可回收大量贵重合金元素和缩短冶炼时间。在缺少本钢种或类似本钢种返回废钢时，炉料中可配入铁合金，这种冶炼方法又叫做装入法，用“入”字表示，多用于冶炼高合金钢等钢种上。 不氧化法冶炼如果不采取其他有效措施相配合，则成品钢中的氢、氮含量容易偏高。为了消除这种缺点，从而出现了返回吹氧法。 (3)返回吹氧法。返回吹氧法简称返吹法，用“返”字表示。该法主要使用返回废钢并在冶炼过程中用氧气进行稍许的氧化沸腾，既可有利于回收贵重的合金元素，又能降低钢中氢、氮及其他杂质的含量。因此，该法多用于冶炼铬镍钨或铬镍不锈钢等钢种。 (4)氩氧混吹法。炉料全熔后，按比例将混合好的氩、氧气体从炉门或从炉底吹入，即相当于一台电炉又带一台AOD精炼炉。该法主要用于不锈钢的冶炼上，特点是铬的回收率高，成本低，操作灵活简便，且钢的质量好。
电炉炼钢原理简介 LELE was finally revised on the morning of December 16, 2020
炼钢工艺过程 造渣：调整钢、铁生产中熔渣成分、和粘度及其反应能力的操作。目的是通过渣——金属反应炼出具有所要求成分和温度的金属。例如氧气顶吹转炉造渣和吹氧操作是为了生成有足够流动性和碱度的熔渣，以便把硫、磷降到计划钢种的上限以下，并使吹氧时喷溅和溢渣的量减至最小。 出渣：炉炼钢时根据不同冶炼条件和目的在冶炼过程中所采取的放渣或扒渣操作。如用单渣法冶炼时，氧化末期须扒氧化渣；用双渣法造还原渣时，原来的氧化渣必须彻底放出，以防回磷等。 熔池搅拌：向金属熔池供应能量，使金属液和熔渣产生运动，以改善冶金反应的条件。熔池搅拌可藉助于气体、机械、等方法来实现。 底吹：通过置于炉底的将N2、Ar、CO2、CO、CH4、O2等气体根据工艺要求吹入炉内熔池以达到加速熔化，促进冶金反应过程的目的。采用底吹工艺可缩短冶炼时间，降低电耗，改善脱磷、操作，提高钢中残锰量，提高金属和合金收得率。并能使钢水成分、温度更均匀，从而改善钢质量，，提高。 熔化期：炼钢的熔化期主要是对平炉和而言。电弧炉炼钢从通电开始到炉料全部熔清为止、平炉炼钢从兑完铁水到炉料全部化完为止都称熔化期。熔化期的任务是尽快将炉料熔化及升温，并造好熔化期的。 氧化期和脱炭期：普通功率电弧炉炼钢的氧化期，通常指炉料溶清、取样分析到扒完氧化渣这一工艺阶段。也有认为是从吹氧或加矿开始的。氧化期的主要任务是氧化钢液中的碳、磷；去除气体及夹杂物；使钢液均匀加热升温。脱碳是氧化期的一项重要操作工艺。为了保证钢的纯净度，要求脱碳量大于％左右。随着炉外精炼技术的发展，电弧炉的氧化精炼大多移到钢包或中进行。 精炼期：炼钢过程通过造渣和其他方法把对钢的质量有害的一些元素和化合物，经化学反应选入气相或排、浮入渣中，使之从钢液中排除的工艺操作期。 还原期：普通功率电弧炉炼钢操作中，通常把氧化末期扒渣完毕到出钢这段时间称为还原期。其主要任务是造还原渣进行扩散、脱氧、脱硫、控制化学成分和调整温度。目前高功率和超功率电弧炉炼钢操作已取消还原期。 炉外精炼：将炼钢炉（转炉、电炉等）中初炼过的钢液移到另一个容器中进行精炼的炼钢过程，也叫二次冶金。炼钢过程因此分为初炼和精炼两步进行。初炼：炉
电炉炼钢技术操作规程 一九八八年六月 目录 电炉炼钢基本技术操作规程 第一章冶炼前的准备 1 第二章扒补炉、装铁 4 第三章熔化期 6 第四章气化期8 第五章还原期12 第六章不氧化、返回吹氧法、返回单渣法操作要点18 第七章加入铁合金的规定19 第八章电炉炼钢的配料23 第九章渣洗操作规程64 第十章炼渣操作规程66 附录一烤炉制度70 附录二炉体标准76 附录三电炉工具标准77 附录四冶炼、铸锭操作记录项目78 电炉炼钢分钢种技术操作规程 工艺一 炭素弹簧钢、硅猛弹簧钢、炭素工具钢、猛及猛硅合金结构钢技术操作规程83 铬、铬猛、铬钼及铬猛钼合金结构钢冶炼技术操作规程93 铬猛增钛合金结构钢冶炼技术操作规程98
铬钼铝合结冶炼技术操作规程104 镍、铬镍合结钢冶炼技术操作规程109 铬镍钨合金结构钢冶炼技术操作规程117 铬硅、铬猛硅、铬猛硅镍合结钢冶炼技术规程122 铬钒、铬钼钒、铬镍钼钒、铬镍钨钒、名镍钒合结钢冶炼支术操作规程127 中碳铬镍（钨）合结钢冶炼技术、操作规程133 硅猛钼钒合结钢技术操作规程137 炮钢冶炼技术操作规程140 硼钢冶炼技术操作规程145 合结钢电极棒冶炼技术操作规程150 含铝、钛合结钢电极棒冶炼技术操作规程155 高碳铬轴承钢冶炼技术操作规程161 铬、猛、铬猛、名猛钼、铬镍钼、铬镍钒、铬硅合金工具钢冶炼技术操作规程167 钨、铬钨、铬钨硅、铬钨猛、铬钨钼钒、铬钨钒硅合工钢冶炼技术操作规程172 3Cr2W8V合金工具钢冶炼技术操作规程178 高铬合金工具钢冶炼技术操作规程183 高速工具钢冶炼技术操作规程189 不锈钢冶炼基本操作195 铬、铬钼、铬钼钒不锈钢冶炼技术操作规程210 2Cr13 Ni4 Mn9不锈钢冶炼技术操作规程214 1Cr11Ni2W2MoV、1Cr12Ni2 WMoVNb冶炼技术操作规程217
天津钢铁集团有限公司作业文件（天津天钢集团有限公司） 电炉炼钢工艺技术操作规程 （试行） 提出部门：生产技术部 起草人：王宝明 初审人：蔡振胜 审核人：时东生 批准人：许克亮 发布日期：2010-3-12 实施日期：2010-3-12 受控状态：发放编号：
目录 1 电炉铁水倒罐站工艺技术操作规程（试行） 2 电炉铁水倒罐除尘工艺技术操作规程（试行） 3 110t超高功率电弧炉除尘工艺技术操作规程（试行） 4 110t超高功率电弧炉炼钢工艺技术操作规程（试行） 5 110吨LF炉工艺技术操作规程（试行） 6 110吨VD炉工艺技术操作规程（试行） 7 方/圆坯连铸工艺技术操作规程(试行)
电炉铁水倒罐站工艺技术操作规程（试行）
1 技术参数 1.1 鱼雷罐车 1.1.1 鱼雷罐车外行尺寸 两钩舌内侧距×全宽×全高：23800×3551×4355mm 1.1.2 装载量及铁水密度 新罐衬时，公称容量260t，自重～260t 旧罐衬时，最大容量300t，自重～220t 铁水密度：6.8～7.0t∕m3 1.1.3 轨距、车钩中心高 轨距1435mm；车钩中心高（重车时）880±10mm 1.1.4 罐体倾动性能及动力 动力电源: AC 380V DC 220V 倾翻速度：炼钢作业时0.15r/min 铸铁机作业0.015～0.0015r/min 倾翻角度：平常作业时±120°，最大角度±180° 手动复位：手柄转动17圈，罐体回转1度 1.1.5 罐体装置 罐口耐火砖内径φ1300㎜。 耳轴倾转中心与罐体中心的偏心量90㎜。 1.1.6 电源连接 采用手动连接。 1.2 铁水包 1.2.1 铁水包内容积8.65m3 ；正常铁水装入量50～60t。 1.2.2 包壳重19t；衬砖重18.6t ；内衬厚215㎜。 1.2.3 包衬材质：内衬高铝粘土砖，工作层铝碳化硅碳砖。 1.2.4 铁水包外形尺寸：全高4090㎜；桶体高2940㎜； 上口直径φ2910㎜；下口直径φ2560㎜；耳轴内距4400㎜。 1.2.5 砌衬后铁水包内尺寸：包底距上沿高度2600㎜； 上口直径2480㎜；下口直径2130㎜。 1.2.6 装入量为50 t铁水包净空≥560㎜； 装入量为60 t铁水包净空≥320㎜。 1.3 铁水称量车
炼钢工艺流程 造渣：调整钢、铁生产中熔渣成分、碱度和粘度及其反应能力的操作。目的是通过渣——金属反应炼出具有所要求成分和温度的金属。例如氧气顶吹转炉造渣和吹氧操作是为了生成有足够流动性和碱度的熔渣，以便把硫、磷降到计划钢种的上限以下，并使吹氧时喷溅和溢渣 的量减至最小。 出渣：电弧炉炼钢时根据不同冶炼条件和目的在冶炼过程中所采取的放渣或扒渣操作。如用单渣法冶炼时，氧化末期须扒氧化渣；用双渣法造还原渣时，原来的氧化渣必须彻底放 出，以防回磷等。 熔池搅拌：向金属熔池供应能量，使金属液和熔渣产生运动，以改善冶金反应的动力学条件。熔池搅拌可藉助于气体、机械、电磁感应等方法来实现。 电炉底吹：通过置于炉底的喷嘴将N2、Ar、CO2、CO、CH4、O2等气体根据工艺要求吹入炉内熔池以达到加速熔化，促进冶金反应过程的目的。采用底吹工艺可缩短冶炼时间，降低电耗，改善脱磷、脱硫操作，提高钢中残锰量，提高金属和合金收得率。并能使钢水成分、温度更均匀，从而改善钢质量，降低成本，提高生产率。 熔化期：炼钢的熔化期主要是对平炉和电炉炼钢而言。电弧炉炼钢从通电开始到炉料全部熔清为止、平炉炼钢从兑完铁水到炉料全部化完为止都称熔化期。熔化期的任务是尽快将 炉料熔化及升温，并造好熔化期的炉渣。 氧化期和脱炭期：普通功率电弧炉炼钢的氧化期，通常指炉料溶清、取样分析到扒完氧化渣这一工艺阶段。也有认为是从吹氧或加矿脱碳开始的。氧化期的主要任务是氧化钢液中的碳、磷；去除气体及夹杂物；使钢液均匀加热升温。脱碳是氧化期的一项重要操作工艺。为了保证钢的纯净度，要求脱碳量大于0.2％左右。随着炉外精炼技术的发展，电弧炉的氧 化精炼大多移到钢包或精炼炉中进行。 精炼期：炼钢过程通过造渣和其他方法把对钢的质量有害的一些元素和化合物，经化学反应选入气相或排、浮入渣中，使之从钢液中排除的工艺操作期。 还原期：普通功率电弧炉炼钢操作中，通常把氧化末期扒渣完毕到出钢这段时间称为还原期。其主要任务是造还原渣进行扩散、脱氧、脱硫、控制化学成分和调整温度。目前高功 率和超功率电弧炉炼钢操作已取消还原期。 炉外精炼：将炼钢炉（转炉、电炉等）中初炼过的钢液移到另一个容器中进行精炼的炼钢过程，也叫二次冶金。炼钢过程因此分为初炼和精炼两步进行。初炼：炉料在氧化性气氛的炉内进行熔化、脱磷、脱碳和主合金化。精炼：将初炼的钢液在真空、惰性气体或还原性气氛的容器中进行脱气、脱氧、脱硫，去除夹杂物和进行成分微调等。将炼钢分两步进行的好处是：可提高钢的质量，缩短冶炼时间，简化工艺过程并降低生产成本。炉外精炼的种类很多，大致可分为常压下炉外精炼和真空下炉外精炼两类。按处理方式的不同，又可分为钢 包处理型炉外精炼及钢包精炼型炉外精炼等。 钢液搅拌：炉外精炼过程中对钢液进行的搅拌。它使钢液成分和温度均匀化，并能促进
1.炼钢工艺 1.1概述 某钢铁厂决定新建年产60万t铸坯的电炉炼钢厂。 新建电炉炼钢厂设有一座80t交流电弧炉、一座80tLF钢包精炼炉、一台R6m4机4流方坯连铸机。年产合格钢水61.86万t，年产合格铸坯60万t，经由辊道热送至轧钢车间作后续处理。 1.2生产规模及产品方案 1.2.1生产规模 新建电炉炼钢厂生产规模年产钢水61.86万t，连铸坯60万t。 电炉原料条件：100%废钢 1.2.2产品方案 铸坯断面：150mm×150mm。 定尺：6～12m。 主要生产钢种为低合金钢。 1.3钢水冶炼路线 电炉车间主要工艺设备如下： 1座80t电炉； 1座80tLF钢包精炼炉； 1座R6m4机4流连铸机。 由此确定的主要冶炼路线如下： 电炉→LF钢包精炼炉→连铸。 1.4主要原料及辅料供应
1.4.1 废钢 炼钢车间年需废钢：69.278万t。 1.4.2 辅助原料 （1）铁合金 炼钢车间年需铁合金0.866万t（含LF钢包精炼炉），常用的铁合金有硅铁、锰铁、硅锰合金、铝等，块度5~40mm。 （2）石灰 炼钢车间年需石灰37116 t。 （3）白云石 炼钢车间年需白云石0.309万t。 （4）萤石 萤石年需量3093 t。 （5）耐火材料 炼钢车间年需各种耐火材料（电炉、钢水罐、LF炉、连铸）0.835万t。 （6）合成渣 炼钢车间年需合成渣12372 t。 （7）电极 炼钢车间年需电极1237 t。 （8）铝丝和Si－Ca线 炼钢车间年需铝丝和Si－Ca线分别为247.44t和927.9t。 1.5金属物料平衡 电炉车间金属平衡图见图1-1。
图1-1 电炉车间金属平衡图（单位：×104t） 1.6工艺流程 1.6.1 炼钢工艺流程见图1-2
电弧炉炼钢工艺 2010级冶金1001班，3100701011，魏宏兴 摘要：回顾了电弧炉炼钢发展概况，详细介绍电弧炉炼钢工艺和生产情况，重点分析了短流程炼钢发展趋势。 关键词：电弧炉炼钢发展趋势 Abstract：The general situation of the EAF steelmaking development was reviewed in this article,production and electric arc furnace steelmaking process are introduced in detail, analyses the development trend of short flow steelmaking. Key word：electric arc furnace steelmaking The development trend 1电弧炉炼钢概述 电弧炉（EAF）炼钢是以电能作为热源，以废钢为主要原料的炼钢方法，它是靠电极和炉料间放电产生的电弧，使电能在弧光中转变为热能，并借助电弧辐射和电弧的直接作用加热并熔化金属炉料和炉渣，冶炼出各种成分合格的钢和合金一种炼钢方法。 1.1工艺过程 电弧炉炼钢以前的方法（老三期）： 补炉→装料→熔化期（分为四个阶段：起弧期→穿井期→主熔化期→熔末升温期）→氧化期→还原期→出钢 装料：废钢；也可以装入少量铁水，叫热装铁水。 熔化期：主要是废钢等的熔化。 氧化期：通过矿石氧化或者吹氧等操作，去除钢水中的杂质、N、H等 还原期：造渣、配合今等。 现在常用：废钢预热→熔氧期→出钢→精炼 现在一般把还原期拿到LF来操作，这样可以缩短冶炼周期，操作也比较方便 1.2工艺特点 1）电能为热源，避免了燃烧燃料对钢液的污染，热效率高，可达65%以上。 2）冶炼熔池温度高且容易控制，满足冶炼不同钢种的要求。 3）电热转换时，输入熔池的功率容易调节，因而容易实现熔池加热制度自动化，操作方便。 4）电弧炉炼钢可以消化废钢，是一种铁资源回收再利用的过程，也是一项处理污染的环保技术，它相当于是钢铁工业和社会废钢的回收工具。
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电弧炉炼钢工安全操作规程(新 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
电弧炉炼钢工安全操作规程(新版) 1．应将电炉前各种材料，工具放到指定地点。 2．电炉送电前，应检查所属机械、电器、水冷、液压(或气压)、除尘装置，使其符合安全规定。 3．当出钢坑和炉前出渣坑中有水，炉底过深，炉壁损坏超过规定时，不得送电炼钢。 4．炉料要有专人负责检查。严禁将易爆物，密封容器及水、雪块或带水的炉料装入，以防爆炸。 5．当停炉超过24小时，应检查炉膛情况。发现炉内潮湿或者有水，应设法进行烘烤，干燥后方可装料熔炼。 6．需要二次装料时，在装料前必须把炉门坎垫高，垫牢，以防钢水跑出。炉料高出炉壳需要吊车压料时，要有专人指挥，并遵守挂钩工安全操作规程。
7．吹氧前：①应检查好阀门，压力表，氧管(带)，②卡头要把好，卡紧。 8．吹氧时：①要有专人看管阀门和仪表，并互相配合好，②操作时严禁将手放在卡子上，以防回火伤人，③氧气压力应保持0．6～0．8兆帕，吹氧熔化合金时，也不要超过1.2兆帕。 9．加矿石或吹氧氧化时，不得过猛过急，以防大沸腾跑钢伤人。自动流渣时，严禁使用潮湿材料掩压，以防爆炸。 10．捅料、揽拌，扒渣时，炉门坎必须加横杠，并使其接地，以防触电。 11．样勺、样模，拨样板等要经常保持干燥，剩余钢水要倒在干燥的地方，以防钢花伤人。 12．严禁带负荷停电，也不得两相送电。送电时，不得有人在炉顶操作。接放电极时，必须和配电员联系好，先停电，后操作。操作者严禁站在炉盖上。 13．调换电极时，要先将电源切断。通电时要检查电压是否合乎要求，通电后电流不得超过规定数值。
前言 电炉炼钢主要是指电弧炉炼钢，是目前国内外生产特殊钢的主要方法。 目前，世界上90%以上的电炉钢是电弧炉生产的，还有少量电炉钢是由感应炉、电渣炉等生产的。通常所说的电弧炉，是指碱性电弧炉。 电弧炉主要是利用电极与炉料之间放电产生电弧发出的热量来炼钢。其优点是： （1）热效率高，废气带走的热量相对较少，其热效率可达65%以上。 （2）温度高，电弧区温度高达3000℃以上，可以快速熔化各种炉料。 （3）温度容易调整和控制，可以满足冶炼不同钢种的要求。 （4）炉内气氛可以控制，可去磷、硫，还可脱氧。 （5）设备简单，占地少，投资省。 第一节冶炼方法的分类 根据炉料的入炉状态分，有热装和冷装两种。根据冶炼过程中用氧与不用氧来分，有氧化法和不氧化法。氧化法多采用双渣冶炼，但也有采用单渣冶炼的，如电炉钢的快速冶炼，而不氧化法均采用单渣冶炼。此外，还有返回吹氧法。根据氧化期供氧方式的不同，有矿石氧化法、氧气氧化法和矿、氧综合氧化法及氩氧混吹法。 冶炼方法的确定主要取决于炉料组成以及对成品钢的质量要求，下面我们扼要介绍几种冶炼方法： (1)氧化法。 (2)不氧化法。 (3)返回吹氧法。 (4)氩氧混吹法。 第二节配料 配料的首要任务是保证冶炼的顺利进行。科学的配料既要准确，又要合理地使用钢铁料，同时还要确保缩短冶炼时间、节约合金材料并降低金属及其他辅助材料的消耗。 一、对配料的基本要求 1．准确配料 一般是根据冶炼的钢种、设备条件、现有的原材料和不同的冶炼方法进行配料。以氧化法冶炼为例，如配碳量过高，会增加矿石用量或延长用氧时间；配碳量过低，熔清后势必进行增碳；配入不氧化元素的含量如果高于冶炼钢种的规格，需加入其他金属料撤掉多余的含量或进行改钢处理，既延长了冶炼时间，降低了炉衬的使用寿命，增加了各种原材料的消耗，又影响钢的质量，如果配得过高而又无其他钢种可更改时，只有终止冶炼。 2．钢铁料的使用原则 钢铁料的使用原则主要应考虑冶炼方法、装料方法、钢种的化学成分以及产品对质量的要求等。根据冶炼方法的不同特点使用钢铁料，钢铁料的化学成分必须符合冶炼钢种的需要。氧化法有较好的脱磷、去气、除夹杂的能力，应多使用普通的粗料；返吹法和不氧化法因脱磷、去气、除夹杂能力不强，但能回收贵重的合金元素，所以应尽量使用优质的返回精料。 一般炉料中应配入大块料30％～40％、中块料40％～50％、小块料或轻薄铁15％～25％。当然，料源不好或采用炉外精炼时，轻薄杂铁也可多配。 表l2-1常见钢种的密度系数
电弧炉炼钢的原理和工艺的详细过程 最佳答案 工艺一般都是老三期干法可分为熔化期氧化期还原期 原理：电炉练刚．电炉练钢是利用电能来作热源进行冶炼． 常用的电路有电弧炉和感应炉两种，而电弧炉练钢占电炉练钢产量的决大部分．一般所说电炉就是指电弧炉． 电炉可全部用废钢做为金属原料，可冶炼力学性能和化学成分要求严格的钢，如特殊工具钢，航空用钢和不锈刚等． 电炉按所有的炉衬分为酸性和碱性两种．目前主要用碱性电炉，这种炉子可以有效地祛除钢中的硫，这是其他练钢方法所及的．随着世界钢铁生产的发展，电炉钢的比例不断提高，目前占世界钢产量的30％左右，尤其以电路－连铸－连扎为特点的电炉短流程工艺的确立，使电炉钢得到了很大的发展．世界上近年来发展的新型电炉主要有超功率电炉，直流电路，双壳电炉，坚炉电炉
等．随着炉外精练工艺的发展，电炉作为初练炉的功能更加突出．电炉－精练炉的联合超作，使电炉的冶炼周期大大缩短，有生产节奏转炉化的趋势，生产效率大大提高．（累啊～～本人就是电炉练钢的本质料全部来源书） 电弧炉熔炼 （1）电弧炉构造及工作原理 电弧炉熔炼是利用石墨电极与铁料（铁液）之间产生电弧所发生的热量来熔化铁料和使铁液进行过热的。生产上普遍使用的是三相电弧炉，其炉体部分的构造示于图1。在电弧炉熔炼过程中，当铁料熔清后，进一步地提高温度及调整化学成分的冶炼操作是在熔渣覆盖铁液的条件下进行。电弧炉依照炉渣和炉衬耐火材料的性质而分为酸性和碱性两种。碱性电弧炉具有脱硫和脱磷的能力。 （2）弧炉熔炼的优缺点及其应用
电弧炉熔炼的优点是熔化固体炉料的 能力强，而且铁液是在熔渣覆盖条件下进行过热和调整化学成分的，故在一定程度上能避免铁液吸气和元素的氧化。这为熔炼低碳铸铁和合金铸铁创造了良好的条件。电弧炉的缺点是耗电能多，从熔化的角度看不如冲天炉经济，故铸铁生产上常采用冲天一电弧炉双联法熔炼。由于碱性电弧炉衬耐急冷急热性差，在间歇式熔炼条件下，炉衬寿命短，导致熔炼成本高，故多采用酸性电弧炉与冲天炉相配合。 图三相电弧炉体剖面简图
1、炼钢的基本任务是什么，通过哪些手段实现 炼钢任务：1、脱碳；2、脱磷；3、脱硫；4、脱氧；5、脱氮、氢等； 6、去除非金属夹杂物； 7、合金化； 8、升温； 9、凝固成型。 主要炼钢工艺：铁水预处理,脱硫预处理； 三脱(脱硅、脱磷、脱硫)预处理 ；转炉或电弧炉炼钢； 炉外精炼（二次精炼）；连铸 1、氧气射流对熔池的物理作用 顶吹氧枪O2出口速度通常可达300～350m/s； 氧流与熔池作用，将动量传递给金属液； 金属熔池产生循环运动 2、比较炼钢条件下铁氧化物的稳定性。 Fe＋[O]＝FeO G＝－112442＋T [1,2] 2/3Fe+[O]=1/3Fe2O3 G＝－152988＋T [1,2] 3/4Fe+[O]=Fe3O4 G＝－177232＋T [1,2 Fe3O4可以看作为FeOFe2O3； FeO最稳定； Fe2O3/FeO平均为。 3、炉渣是如何发挥传氧作用的
炉渣中FeO与氧化性气氛接触，被氧化成高价氧化物Fe2O3； 渣－铁界面，高价Fe2O3被还原成低价FeO； 气相中的氧因此被传递给金属熔池。 当传氧过程达到平衡时，铁液中[O]达到饱和，[O]饱和含量由炉渣的氧化性所确定。 4、什么是直接氧化和间接氧化 直接氧化：气体氧直接同铁液中的杂质进行反应。 间接氧化：气体氧优先同铁发生反应，待生成FetO以后再同其它杂质进行反应。 5、脱碳反应的产物－CO在炼钢过程中具有什么作用 从熔池排出CO气体产生沸腾现象，使熔池受到激烈地 搅动，起到均匀熔池成分和温度的作用； 大量的CO气体通过渣层是产生泡沫渣和气一渣一金属 三相乳化的重要原因； 上浮的CO气体有利于清除钢中气体和夹杂物； 在氧气转炉中，排出CO气体的不均匀性和由它造成的 熔池上涨往往是产生喷溅的主要原因。 6、什么是过剩氧[O]其主要影响因素是什么 实际熔池的[O]含量与碳－氧化学平衡的[O]含量之差称为过剩氧[O]: [O]＝[O]实际－[O]平衡
1.目的与适用范围 本规程为我厂电弧炉炼钢的基本技术操作守则，是炼钢生产操作和技术检查的基本依据。适用于电弧炉炼钢。各钢种的具体操作工艺，详见《电弧炉炼钢分钢种技术操作规程》。 2.确保电弧炉正常冶炼的规定 2.1换新炉体后第一炉只准冶炼普通碳素钢。新炉体第一炉必须做到：a．新炉体和新钢包不得在同一炉使用；新出钢槽，新钢包不得用于重点钢。b．配碳量要适当提高，熔化期不得吹氧助熔，保证氧化期脱碳≥0.50％。 2.2炉体损坏严重，经过大补炉，垫炉底后，前三炉不得冶炼重点钢。只能冶炼不作重要用途的碳素钢。 2.3上炉冶炼高合金钢，下一炉必须冶炼含有相应合金元素的低合金钢。配料和熔炼都要考虑合金元素的影响。电弧炉熔炼铸铁后，下一炉应彻底熔清炉底残铁，防止还原期或成品钢突然涨碳。 2.4原材料（尤其是铁合金）使用前必须确知其化学成分，否则不得使用。 2.5送电前应仔细检查水冷系统和机电设备，发现故障应及时处
理。保证水冷系统水流畅通，不漏水。 2.6送电前调整好电极长度，必须留一螺丝孔长度在外，并上好电极螺丝接头。熔化期发现炉料不导电或电极卡头打弧时，必须及时停电处理。 2.7冶炼各期必须专人集中精力，看好电表。严禁带负荷停电、送电。必须在停电后由专人操作，切除或带上电抗。电表员必须严格规定送电。班长要控制好熔炼各期的温度，避免还原期后升温。 2.8测量钢液温度要有代表性。以热电偶测温。测温前必须充分搅拌钢铁和炉渣。 3.配料 本节主要指钢铁料的准备。配料的其他注意事项，详见《电炉炼钢用原材料及配料规程》。 3.1必须按所炼钢种、冶炼方法及生产计划，确定具体的配料方案。所有合金废钢，特别是车间内部的浇冒口、注余、包底、废铸件等要分类管理，按计划合理使用，不得用作普通废钢。3.2采用氧化法冶炼时，炉料的配碳量应能保证氧化期脱碳量的
电炉炼钢工艺优化 摘要：针对国内电弧炉炼钢技术存在的问题，探讨了电弧炉炼钢强化工艺：改善炉料结构，优化冶炼工艺，开发环保技术。 关键词：电炉；废钢；直接还原铁；环保 1 前言 由于电炉钢的投资少，劳动生产率高，经济规模小且对环境的影响小，因此，近年来，电炉正在迅速发展，电炉钢的增长远远高于氧气转炉钢的增长。 自20世纪90年代以来，国内先后引进了30多座先进的超高功率电弧炉，但与世界先进水平相比，仍存在不足和差距，主要表现在： （1）高水平的装备，低水平运行。废钢预热效率低，炉衬寿命低，偏心底出钢自然开浇率低，连浇炉数低及铸坯热送比例低。 （2）一条短流程生产线投产后形成一流的装备，二流的工艺，三流的原料等被动局面。废钢炉料质量差，装料次数多、时间长；熔氧结合工艺效果差，跟不上超高功率电弧炉的节奏；泡沫渣操作不稳定，发泡厚度低、维持时间短，难以实现长弧操作等。 （3）配套技术不完善。如氧—燃烧嘴、机械手氧枪及二次燃烧等国外已成熟的技术，国内大多数没有采用，少数采用的，效果不理想。 （4）环境污染严重。大部分超高功率电弧炉有排烟除尘设备，但效果不理想，电炉噪音急待解决。电炉高温烟气浪费，废渣的回收利用几乎为空白及电网公害、用电质量低下等。 因此，有必要对电弧炉炼钢工艺作进一步探讨，以实现工艺效果的最佳化。 2 电弧炉炼钢工艺优化 2.1 优化炉料结构 2.1.1 废钢高温预热 该项技术利用废气显热或燃烧热将废钢预热到较高温度、然后以连续或半连续上料方式加入电炉。对于这种废钢高温预热技术，其功能要求有：○1防止废钢在高温预热时粘结；○2提高预热效率；○3预防废气中未燃CO的安全措施；○4预防二恶英及难闻气体的措施；○5设备上要求装炉废钢形状的自由度增大；开发经济的、紧凑式、耐磨损设备。 为此，应加大以下技术开发：○1挖掘吹氧潜力，控制废气温度；○2向燃烧室添加废钢的技术和废气燃烧技术；○3CO防爆技术；○4废气处理技术；○5利用夹具、推杆等装置，稳定地完成各种形状废钢上料操作；○6设备冷却及耐火材料选择。 电炉烟气含热占其总支出热的17%~18%，应利用其预热废钢降低电耗，近几年国外开发出几种利用烟气余热并外加一次能源的新型电炉：双壳竖炉电炉（CSF）、单壳竖炉电炉（SSF）、连续弧竖炉电炉（CONTIARC）。这些新型电炉有如下特点： （1）使用双或单炉壳，并在炉顶预热废钢； （2）除利用烟气余热外，采用天然气或油、煤、碳粉等和氧气结合预热废钢和冶炼，其中CONTIARC（90MV·A）的烟气余热利用率最高，达90%； （3）电能消耗明显降低，但如加上非电能的总能耗，与一般UHP电炉相差并不太多，其主要意义在于使用一次能源代替电能，提高能源利用率； （4）CONTIARC密封性较好，热效率较高，性能优于其它两种。SSF虽占地较小，但其椭圆形炉壳的炉内壁热负荷不够均匀，会影响变压器功率的发挥，且出钢口在炉内维护不太方便。CSF虽占地稍多，但与SSF相比参数较好。 如将废钢预热到800℃，电耗可望降低70kWh/t[1]。
电弧炉炼钢炉安全操作规程 1．应将电炉前各种材料，工具放到指定地点。 2．电炉送电前，检查所属机械、电器、水冷、液压(或气压)、除尘装置，使其符合安全规定。 3．当出钢坑和炉前出渣坑中有水，炉底过深，炉壁损坏超过规定时，不得送电炼钢。4．炉料要有专人负责检查。严禁将易爆物密封容器及水、雪块或带水的炉料装入，以防爆炸。 5．当停炉超过24小时，应检查炉膛情况。发现炉内潮湿或者有水，应设法进行烘烤，干燥后方可装料熔炼。 6．需要二次装料时，在装料前必须把炉门坎垫高，垫牢，以防钢水跑出。炉料高出炉壳需要吊车压料时，要有专人指挥，并遵守挂钩工安全操作规程。 7．吹氧前：①应检查好阀门，压力表，氧管(带)，②卡头要把好，卡紧。 8．吹氧时：①要有专人看管阀门和仪表，并互相配合好②操作时严禁将手放在卡子上，以防回火伤人③氧气压力应保持0．6～0．8兆帕，吹氧熔化合金时，也不要超过1.2兆帕。9．加矿石或吹氧氧化时，不得过猛过急，以防大沸腾跑钢伤人。自动流渣时，严禁使用潮湿材料掩压，以防爆炸。 10．捅料、揽拌，扒渣时，炉门坎必须加横杠，并使其接地，以防触电。11．样勺、样模，拨样板等要经常保持干燥，剩余钢水要倒在干燥的地方，以防钢花伤人。 12．严禁带负荷停电，也不得两相送电。送电时，不得有人在炉顶操作。接放电极时，必须和配电员联系好，先停电，后操作。操作者严禁站在炉盖上。 13．调换电极时，要先将电源切断。通电时要检查电压是否合乎要求，通电后电流不得超过规定数值。 14．冶炼中要对变压器定期进行检查。如升温超过规定数值，要立即采取措施。 15．还原期加粉散状材料时，应侧身投料，以防喷火伤人。 16．打出钢口时，要站在出钢槽两侧，不得站在槽子上。出钢口打开后，不得用铁管探渣。17．打锤不得带手套。横打时，握撬杠者应在打锤者的对面，立打时，应在侧面。 18．翻炉时要注意限位，限位不灵时应及时修理。严禁超越限位强制翻炉。 19．电炉炉盖旋转时，要和炉后联系好，不许向前转。电炉渣盆起吊时要有专人指挥。20．炉顶及炉顶支架上不得存放物件，在炉顶支架上工作时，不得上下投掷物件。 21．使用水冷炉壁时，炉料装入量要尽量准确。熔化后发现钢水过多时，应放至适当，再进行冶炼，严禁垫高炉门坎操作。 22．出钢时，先切断电源升起电极，并检查出钢口是否畅通。出钢坑潮湿时应缓慢翻炉，不要把钢水翻出外边。 23．装料前发现炉内有未凝固的残余钢水，要用石灰掩盖，以免装料时溅出钢水伤人。24．打断钢样时，要检查锤头是否牢固，四周不允许站人，以免钢样飞起伤人。 25．使用风动送样时，要先给化验室信号，小门不关严不允许开气阀。化验室返回信号时，立即停风关好小门。 26．使用水冷炉盖时，炉料不要接触炉盖，以防短路把炉盖打漏。炉盖漏水时应及时更换或焊补，严禁漏水冶炼。 27．冶炼中，发现冷水部位漏水，应及时查明漏水部位，采取措施，严禁随意翻炉。
电炉冶炼工艺简介 一、分类方法 一般是按造渣工艺特点来划分的，有单渣氧化法、单渣还原法、双渣还原法与双渣氧化法，目前普遍采用后两种。 1）双渣还原法 又称返回吹氧法，其特点是冶炼过程中有较短的氧化期（≤10min），造氧化渣，又造还原渣，能吹氧脱碳，去气、夹杂。但由于该种方法脱磷较难，故要求炉料应由含低磷的返回废钢组成。 由于它采取了小脱碳量、短氧化期，不但能去除有害元素，还可以回收返回废钢中大量的合金元素。因此，此法适合冶炼不锈钢、高速钢等含Cr、W高的钢种。 2）双渣氧化法 又称氧化法，它的特点是冶炼过程有正常的氧化期，能脱碳、脱磷，去气、夹杂，对炉料也无特殊要求；还有还原期，可以冶炼高质量钢。 目前，几乎所有的钢种都可以用氧化法冶炼，以下主要介绍氧化法冶炼工艺。 第二节冶炼工艺 传统氧化法冶炼工艺是电炉炼钢法的基础。其操作过程分为：补炉、装料、熔化、氧化、还原与出钢六个阶段。因主要由熔化、氧化、还原期组成，俗称老三期。 一、补炉 1）影响炉衬寿命的“三要素” 炉衬的种类、性质和质量； 高温电弧辐射和熔渣的化学浸蚀； 吹氧操作与渣、钢等机械冲刷以及装料的冲击。 2）补炉部位 炉衬各部位的工作条件不同（图5-1、图5-2）损坏情况也不一样。炉衬损坏的主要部位如下： 炉壁渣线受到高温电弧的辐射，渣、钢的化学侵蚀与机械冲刷，以及吹氧操作等损坏严重； 渣线热点区尤其2＃热点区还受到电弧功率大、偏弧等影响侵蚀严重，该点的损坏程度常常成为换炉的依据； 出钢口附近因受渣钢的冲刷也极易减薄； 炉门两侧常受急冷急热的作用、流渣的冲刷及操作与工具的碰撞等损坏也比较严重。 图5-1 槽出钢电炉炉衬情况
炼钢工艺过程 造渣：调整钢、铁生产中熔渣成分、碱度和粘度及其反应能力的操作。目的是通过渣——金属反应炼出具有所要求成分和温度的金属。例如氧气顶吹转炉造渣和吹氧操作是为了生成有足够流动性和碱度的熔渣，以便把硫、磷降到计划钢种的上限以下，并使吹氧时喷溅和溢渣的量减至最小。 出渣：电弧炉炼钢时根据不同冶炼条件和目的在冶炼过程中所采取的放渣或扒渣操作。如用单渣法冶炼时，氧化末期须扒氧化渣；用双渣法造还原渣时，原来的氧化渣必须彻底放出，以防回磷等。 熔池搅拌：向金属熔池供应能量，使金属液和熔渣产生运动，以改善冶金反应的动力学条件。熔池搅拌可藉助于气体、机械、电磁感应等方法来实现。 电炉底吹：通过置于炉底的喷嘴将N2、Ar、CO2、CO、CH4、O2等气体根据工艺要求吹入炉内熔池以达到加速熔化，促进冶金反应过程的目的。采用底吹工艺可缩短冶炼时间，降低电耗，改善脱磷、脱硫操作，提高钢中残锰量，提高金属和合金收得率。并能使钢水成分、温度更均匀，从而改善钢质量，降低成本，提高生产率。 熔化期：炼钢的熔化期主要是对平炉和电炉炼钢而言。电弧炉炼钢从通电开始到炉料全部熔清为止、平炉炼钢从兑完铁水到炉料全部化完为止都称熔化期。熔化期的任务是尽快将炉料熔化及升温，并造好熔化期的炉渣。 氧化期和脱炭期：普通功率电弧炉炼钢的氧化期，通常指炉料溶清、取样分析到扒完氧化渣这一工艺阶段。也有认为是从吹氧或加矿脱碳开始的。氧化期的主要任务是氧化钢液中的碳、磷；去除气体及夹杂物；使钢液均匀加热升温。脱碳是氧化期的一项重要操作工艺。为了保证钢的纯净度，要求脱碳量大于0.2％左右。随着炉外精炼技术的发展，电弧炉的氧化精炼大多移到钢包或精炼炉中进行。 精炼期：炼钢过程通过造渣和其他方法把对钢的质量有害的一些元素和化合物，经化学反应选入气相或排、浮入渣中，使之从钢液中排除的工艺操作期。 还原期：普通功率电弧炉炼钢操作中，通常把氧化末期扒渣完毕到出钢这段时间称为还原期。其主要任务是造还原渣进行扩散、脱氧、脱硫、控制化学成分和调整温度。目前高功率和超功率电弧炉炼钢操作已取消还原期。 炉外精炼：将炼钢炉（转炉、电炉等）中初炼过的钢液移到另一个容器中进行精炼的炼钢过程，也叫二次冶金。炼钢过程因此分为初炼和精炼两步进行。初炼：炉料在
编订：__________________ 单位：__________________ 时间：__________________ 工贸企业电炉炼钢工安全操作规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-3444-55 工贸企业电炉炼钢工安全操作规程 (正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1.通电前应检查炉子设备，如发现漏电、漏水、漏油时，应立即处理。 2.出钢坑、出渣坑和渣罐内必须保持干燥，不准潮湿，以防爆炸。坑沿要保持整洁，并设有坚固的安全护栏。 3.清理渣坑应在熔化期进行，必须和有关人员联系好，设立警告标志。 4.加矿石时必须缓慢地加入炉内，不可快速加入，以防大沸腾造成跑钢。在熔化期和氧化期渣子流入渣罐时，严防水和潮湿物品进入渣罐，以免爆炸。 5.扒渣时动作要稳，不要用力过猛，以防钢水溅出伤人。 6.往炉内加入炭粉、硅铁粉、铝粉等粉状物时，
要站在炉门侧面操作，防止喷火伤人。 7.使用大锤时，要事先检查锤头安装是否牢固，周围禁止站人，打锤者严禁戴手套操作。 8.在打凿出钢口时，工作人员应当前后联系呼应，这时不得往炉内加人易燃物料，防止喷火伤人。 9.出钢时炼钢工必须和配电工联系，先将电源切断。否则，不准倾炉出钢。 10.更换炉盖、更换电极，调整电极等必须在停炉后进行。吊装炉盖、电极时要由专人指挥吊车。 11.修砌出钢槽时，不准倾炉，以防倾炉时将人翻入坑中。 12.装炉料时，炉门必须关闭。二次进料时，不准使用潮湿的炉料，任何人不得到炉子上去拣料，以防爆炸伤人。 13.正常生产期间，非生产人员未经批准不得进入配电室和变压器室。 14.倾炉出钢前，应将盛钢桶的位置对好，得到浇注工指挥信号后再倾炉出钢。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 电炉炼钢工安全技术操作规程 (2021新版)
电炉炼钢工安全技术操作规程(2021新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、通电前应检查炉子设备，如发现漏电、漏水、漏油时，应立即处理。 2、出钢坑、出渣坑和渣罐内必须保持干燥，不准潮湿，以防爆炸。坑沿要保持整洁，并设有坚固的安全护栏。 3、清理渣坑应在熔化期进行，必须和有关人员联系好，设立警告标志。 4、加矿石时必须缓慢地加入炉内，不可快速加入，以防大沸腾造成跑钢。在熔化期和氧化期渣子流入渣罐时，严防水和潮湿物品进入渣罐，以免爆炸。 5、扒渣时动作要稳，不要用力过猛，以防钢水溅出伤人。 6、往炉内加入炭粉、硅铁粉、铝粉等粉状物时，要站在炉门侧面操作，防止喷火伤人。 7、使用大锤时，要事先检查锤头安装是否牢固，周围禁止站人，打锤者严禁戴手套操作。
8、在打凿出钢口时，工作人员应当前后联系呼应，这时不得往炉内加人易燃物料，防止喷火伤人。 9、出钢时炼钢工必须和配电工联系，先将电源切断。否则，不准倾炉出钢。 10、更换炉盖、更换电极，调整电极等必须在停炉后进行。吊装炉盖、电极时要由专人指挥吊车。 11、修砌出钢槽时，不准倾炉，以防倾炉时将人翻入坑中。 12、装炉料时，炉门必须关闭。二次进料时，不准使用潮湿的炉料，任何人不得到炉子上去拣料，以防爆炸伤人。 13、正常生产期间，非生产人员未经批准不得进入配电室和变压器室。 14、倾炉出钢前，应将盛钢桶的位置对好，得到浇注工指挥信号后再倾炉出钢。 15、使用氧气吹烧前，必须检查氧气阀门是否灵活，胶管和吹氧管的接头处螺母必须拧紧，并有专人开闭氧气阀门。 XX设计有限公司 Your Name Design Co., Ltd.
现代化电炉炼钢工艺 “Чстцп机器制造厂”是现代化的冶金企业，1999—2000年从意大利达涅利公司引进了万能连铸机，钢包炉，新的带DANARC系统的交流电弧炉(2号电弧炉)，VDNOD真空处理装置。 利用外资改造后企业生产达到了一个新水平，无论是完善工艺，还是提高产量，扩大产品种类，提高质量，降低成本都有广阔的发展前景。目前炼钢生产工艺流程如下：用2号电弧炉炼钢，钢包炉精炼，必要时真空处理，铸机浇铸或模铸。 2号电弧炉投产前(2002年8月)新工艺主要在1号电弧炉使用。1999年5～6月钢包炉投入使用，在1号电弧炉上安装了6个燃气氧气烧嘴，用于强化炉料熔化，装料门上安装了一个烧嘴，用来切割废钢和加快熔化。炉顶氧枪替代炉壁氧枪，还安装了氧气一碳操作装置，用于炉渣起沫和脱碳。 工艺特点如下：熔化时碳的重量百分比低于0.10％～0.12％，必须按碳含量的要求严格控制配料，保证碳含量在指定的范围内，限制氧化期脱碳速度，保证出钢前碳的重量百分比在指定的范围内，对于所有钢种来说简化了配料过程。 废钢化学成分较稳定时，避免了钢水脱磷问题。氧化结束后往钢包出钢时添加脱氧剂、铁合金和造渣剂。检查钢水氧化度目的是为预脱氧时确定铝的加人量。 1号电弧炉冶炼结束后在2号电弧炉炼钢。2号电弧炉由于技术和工艺问题，长时间工作不稳定，经济技术指标较低。担保期 (2001年8月)结束后工厂专家研究和实施了合理的电能工艺制度，并于2002年9月解决了工艺和构造问题，变压器功率为50MBA的电弧炉超过了设计生产率，每天能冶炼19 —20炉钢。2号电弧炉工作指标与初期工作指标和1号电弧炉相比参看表1。 表1 1号电弧炉和2号电弧炉运行指标 *变压器功率为50/63MBA 装有DANARC系统的电弧炉技术指标较高，动力装备水平良好。根据电炉工作场周长安装了6个燃气氧气烧嘴，每个烧嘴功率为5MBT。烧嘴校准后其倾角和转角能保证均匀烧料和熔化炉料。冶炼中供烧嘴的天然气和氧气消耗比发生变化，烧嘴在工作中能烧尽废气中的一氧化碳，提高了热量利用率。为了强化2号电炉冶炼过程，安装了2台MORE氧气—_碳操作装置，每台装有氧枪和喷含粉末含碳料的喷枪，载体为压缩空气。炉底有3个吹炼堵头，用于中心和钢水化学成分，调整温度。吹氧搅拌钢水，强化冶炼过程，在渣线处安装了喷含碳料的喷射器用于，渣起沫。从提高屏蔽渣池电弧能回收来看，渣起沫的作用是完全必要的。目前不使用吹炼堵头和喷射器，只在提高电炉工作效率时备用。用MORE喷枪使渣起沫，并通过炉下炉门坎把渣排到地沟，从地沟把渣运到储存料槽冷却，加工成碎石混合物用于铺路。
