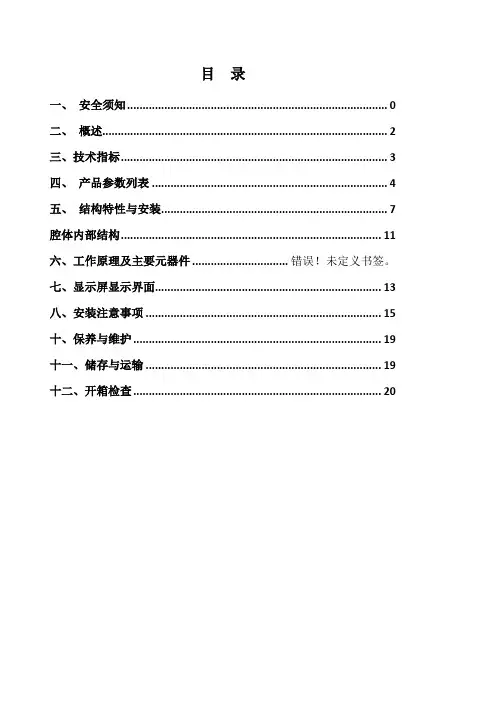

目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (7)腔体内部结构 (11)六、工作原理及主要元器件 ............................... 错误！未定义书签。
七、显示屏显示界面 (13)八、安装注意事项 (15)十、保养与维护 (19)十一、储存与运输 (19)十二、开箱检查 (20)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知2.1、非专职人员不得擅自操作本设备！2.2、设备外壳必须良好接地！2.3、禁止直接对连接到变频器上的电缆进行绝缘摇测！2.4、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！2.5、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋水的地方！2.8、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。

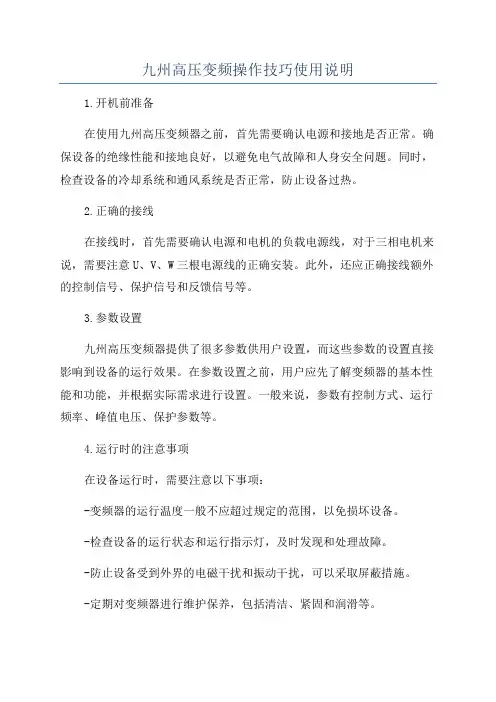

九州高压变频操作技巧使用说明
1.开机前准备
在使用九州高压变频器之前，首先需要确认电源和接地是否正常。
确保设备的绝缘性能和接地良好，以避免电气故障和人身安全问题。
同时，检查设备的冷却系统和通风系统是否正常，防止设备过热。
2.正确的接线
在接线时，首先需要确认电源和电机的负载电源线，对于三相电机来说，需要注意U、V、W三根电源线的正确安装。
此外，还应正确接线额外的控制信号、保护信号和反馈信号等。
3.参数设置
九州高压变频器提供了很多参数供用户设置，而这些参数的设置直接影响到设备的运行效果。
在参数设置之前，用户应先了解变频器的基本性能和功能，并根据实际需求进行设置。
一般来说，参数有控制方式、运行频率、峰值电压、保护参数等。
4.运行时的注意事项
在设备运行时，需要注意以下事项：
-变频器的运行温度一般不应超过规定的范围，以免损坏设备。
-检查设备的运行状态和运行指示灯，及时发现和处理故障。
-防止设备受到外界的电磁干扰和振动干扰，可以采取屏蔽措施。
-定期对变频器进行维护保养，包括清洁、紧固和润滑等。
5.故障排除
综上所述，九州高压变频器的操作技巧使用说明包括开机前准备、正确的接线、参数设置、运行时的注意事项和故障排除等。
正确地使用和操作九州高压变频器，可以保证设备的正常运行，延长设备的使用寿命，并提高工作效率。

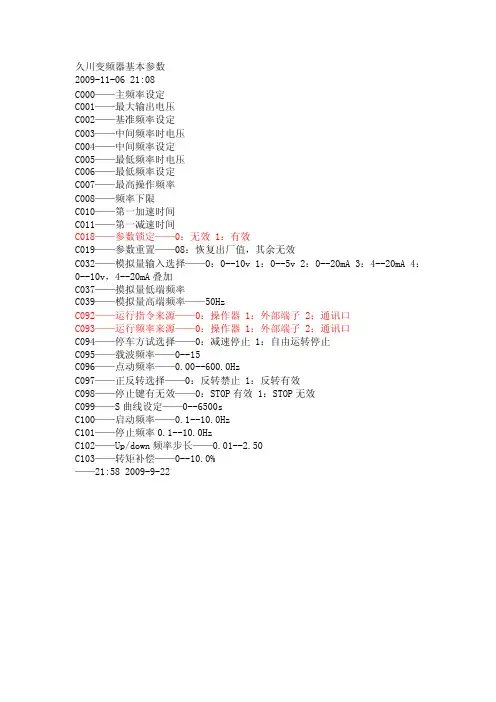

久川变频器基本参数
2009-11-06 21:08
C000——主频率设定
C001——最大输出电压
C002——基准频率设定
C003——中间频率时电压
C004——中间频率设定
C005——最低频率时电压
C006——最低频率设定
C007——最高操作频率
C008——频率下限
C010——第一加速时间
C011——第一减速时间
C018——参数锁定——0：无效 1：有效
C019——参数重置——08：恢复出厂值，其余无效
C032——模拟量输入选择——0：0--10v 1：0--5v 2：0--20mA 3：4--20mA 4：0--10v，4--20mA叠加
C037——摸拟量低端频率
C039——模拟量高端频率——50Hz
C092——运行指令来源——0：操作器 1：外部端子 2；通讯口
C093——运行频率来源——0：操作器 1：外部端子 2；通讯口
C094——停车方试选择——0：减速停止 1：自由运转停止
C095——载波频率——0--15
C096——点动频率——0.00--600.0Hz
C097——正反转选择——0：反转禁止 1：反转有效
C098——停止键有无效——0：STOP有效 1：STOP无效
C099——S曲线设定——0--6500s
C100——启动频率——0.1--10.0Hz
C101——停止频率0.1--10.0Hz
C102——Up/down频率步长——0.01--2.50
C103——转矩补偿——0--10.0%
——21:58 2009-9-22。

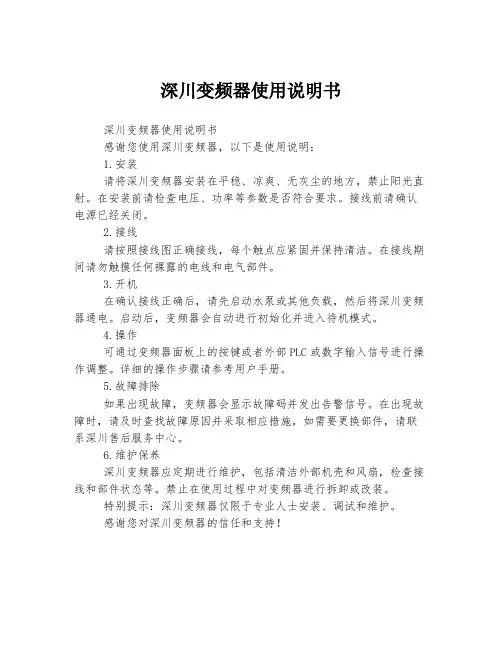

深川变频器使用说明书
深川变频器使用说明书
感谢您使用深川变频器，以下是使用说明：
1.安装
请将深川变频器安装在平稳、凉爽、无灰尘的地方，禁止阳光直射。
在安装前请检查电压、功率等参数是否符合要求。
接线前请确认电源已经关闭。
2.接线
请按照接线图正确接线，每个触点应紧固并保持清洁。
在接线期间请勿触摸任何裸露的电线和电气部件。
3.开机
在确认接线正确后，请先启动水泵或其他负载，然后将深川变频器通电。
启动后，变频器会自动进行初始化并进入待机模式。
4.操作
可通过变频器面板上的按键或者外部PLC或数字输入信号进行操作调整。
详细的操作步骤请参考用户手册。
5.故障排除
如果出现故障，变频器会显示故障码并发出告警信号。
在出现故障时，请及时查找故障原因并采取相应措施，如需要更换部件，请联系深川售后服务中心。
6.维护保养
深川变频器应定期进行维护，包括清洁外部机壳和风扇，检查接线和部件状态等。
禁止在使用过程中对变频器进行拆卸或改装。
特别提示：深川变频器仅限于专业人士安装、调试和维护。
感谢您对深川变频器的信任和支持！。
目 录前 言 (2)（1）、购入时注意事项 (2)（2）、C 系列铭牌说明 (2)一、安全使用注意事项 (3)（1）、送电前 (3)（2）、送电中 (3)（3）、运转中 (4)二、产品标准规格 (5)（1）、产品个别规格 (5)（2）、产品通用规格 (6)三、储存及安装 (7)（1）、储存 (7)（2）、安装场所及环境 (7)（3）、安装空间与方向 (7)四、配 线 (8)（1）、主回路配线图 (8)（2）、接线端子说明 (9)（3）、基本配线图 (10)（4）、配线注意事项 (12)五、数位操作器说明 (14)（1）、数位操作器说明 (14)（2）、显示项目说明 (15)（3）、操作说明 (16)六、试运行 (17)（1）、运行前检查 (17)（2）、试运行方式 (17)七、功能一览表 (18)八、功能说明 (24)九、保养维护、故障信息及排除方法 (62)（1）、保养检查注意事项 (62)（2）、定期检查项目 (62)（3）、故障信息及排除方法 (62)（4）、故障及分析 (64)十、周边设施选用及配置 (66)（1）、选件 (66)（2）、配置 (66)十一、附 录 (70)附录一：简单应用举例 (70)附录二：机器外型及安装尺寸 (76)附录三：例C-A变频器参数设置说明附录 (80)因公司产品更新，本册内容若有更改，恕不另行通知。
＊本手册为１．０ 版本前 言承蒙您惠顾C系列多功能，高性能通用变频调速器。
在使用变频器前请详细阅读本使用手册，以便正确安装使用机器，充分发挥其功能，并确保安全。
请永久保存此手册，以便日后保养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电机工程人员安装、调试及调整参数。
本手册中有 危险 ！注意 等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
久联久变频器jlj10b说明书1、基本参数的设置1)按“MENU”键，控制盘显示屏出现“-99-”字样。
2)按“ENTER”键，控制盘显示屏出现“-9902-”字样。
再按“ENTER”键，显示屏显示SET、LWD闪烁，同时显示控制参数控9902的数值，反复按“UP／DOWN”键(上／下)，找到需要的控制参数的数值，同时显示屏SET闪烁。
再按“ENTER”键，参数设置完毕。
再按两次“MENU”键，控制盘显示输出电压的频率。
3)在控制盘出现参数“9902”后，反复按“UP／DOWN”键，从控制参数集找到需要设置的参数，(参数从0102~9908，每个参数表示的意义参看用户手册)按照前面介绍的方法设置每个参数数值。
2、完整参数的设置完整参数提供变频器特殊功能的参数，用以实现变频器特殊控制要求。
设置的方法如下：1)按控制盘“MENU”键，控制盘显示屏出现“-99-”字样。
2)反复按“UP”或“DOWN”键，直到显示屏出现“-LG-”字样。
3)按住“ENTER”键，直到显示屏出现“=LC=”字样。
4)按“DOWN”’键，显示屏出现“=99=”字样。
5)按“UP”或“DONW”键，找出需要设置的参数。
3、变频器参数设置1)参数9902表示选择控制参数，该参数设定ACSl40应用不同的控制参数。
选择不同的控制参数，变频器控制端子具有不同的作用。
参数9902数值从0~7。
标准型选择9902的值为12)参数9905设定ACSl40输出到电动机的最大电压值。
当变频器的输出频率等于参数9907设定的额定频率时，输出电压同时达到额定电压值。
ACSl40输出到电动机的电压无法大于电源电压。
3)参数9906设定ACSl40输出给电动机的电流，其值为使用的电动机铭牌上的额定电流值。
4)参数9907调整变频器输出电压的频率为电动机铭牌所标示的频率，此频率值应和参数1105和2008调整的频率值相等。
5)参数1003表示方向控制参数，选1电动机正转，选2电动机反转，选3电动机正向转动或反向转动。
久川变频器中文说明书久川变频器中文说明书1.引言1.1 介绍久川变频器是一种用于调节电机转速和电源电压的设备。
它可以根据需要调整电源频率，从而改变电机的转速和输出功率。
本文档旨在向用户提供久川变频器的详细说明，帮助用户正确安装、操作和维护设备。
1.2 文档组成本文档分为以下章节：- 第2章：设备概述- 第3章：安装要求- 第4章：操作指南- 第5章：维护与故障排除- 附件：技术规范、电路图和示意图2.设备概述2.1 型号久川变频器提供多种型号，适用于不同功率和电压需求的电机。
请参考附件中的技术规范表，选择合适的型号。
2.2 主要组成部分久川变频器主要由以下部分组成：- 控制面板：设备的主要操作界面，用于设置参数和监控设备状态。
- 电源模块：用于接入电网供电。
- 输出模块：将调整后的电源电压和频率输出给电机。
- 保护模块：监测设备和电机的状态，以保护其安全运行。
3.安装要求3.1 安装位置久川变频器应安装在通风良好、温度适宜的室内环境中，远离尘埃、湿气和化学物质等污染物。
3.2 电源要求久川变频器的电源应符合附件中的技术规范要求。
在接入电源之前，请确保电源开关已关闭，并正确接地。
3.3 电机连接将电机正确连接到久川变频器的输出端口，并确保连接牢固可靠。
请参考附件中的示意图，按照电机型号及其对应的电缆进行连接。
4.操作指南4.1 启动与停止在正常安装和连接后，打开电源开关，久川变频器将开始工作。
通过控制面板上的按钮或触摸屏，可以设置和调整设备的参数。
在停止使用时，请先关闭电源开关，然后再断开设备与电机之间的连接。
4.2 参数设定久川变频器提供多个参数可供用户设定，包括电源频率、输出电压、保护参数等。
详细的参数设定说明，请参考附件中的技术规范。
5.维护与故障排除5.1 维护要求为了保持久川变频器的正常运行和延长其使用寿命，定期进行以下维护工作：- 清洁设备外壳和散热器，确保通风通畅。
- 检查连接线路和固定螺丝，确保连接可靠。
森川变频器使用说明书森川变频器使用说明书一、前言在现代工业生产中，变频器作为一种关键设备，广泛应用于各种电机驱动系统。
森川变频器作为一款高性能、可靠稳定的产品，具备多项创新技术和优异的性能指标，成为不少企业的首选。
二、产品特点本款森川变频器具备以下特点：1.高效节能：应用先进的变频控制算法，实现电机的高效运行，降低能耗；2.可靠稳定：采用高质量元器件，具备超强的抗干扰性能，保证设备的稳定运行；3.多功能：支持多种驱动模式和控制方式，适用于不同的工业场景需求；4.易于安装：产品采用模块化设计，安装简便，兼容性强；5.智能调试：集成了智能调试功能，可以自动调整参数，优化控制效果；6.友好界面：人机交互界面简洁直观，操作方便。
三、安装步骤为确保变频器正常运行，请按照以下步骤进行安装：1.检查线路：在安装前，仔细检查供电线路和控制线路是否连接正确，确保电气接线的安全可靠；2.安装机架：将变频器固定在稳固的机架上，确保机架能承受变频器的重量；3.接线：按照说明书中的接线图，正确连接电源线、电机线、控制信号线等；4.调试参数：根据具体应用需求，使用调试工具调整各项参数并保存；5.功能测试：启动变频器，检查各项功能是否正常，如转速控制、过载保护等；6.安全检查：确保安全措施的完善，如接地保护、过流保护等。
四、常见问题和解决方法在使用过程中，可能会遇到以下常见问题，这里给出相应的解决方法：1.变频器无法启动：检查供电线路是否接触良好，确认电源是否正常；2.电机运行异常：检查电机连接是否正确，确认参数设置是否合理；3.变频器故障报警：查看故障代码及说明，按照说明书中的故障解决方法进行处理；4.无法正常调速：检查控制信号线连接是否准确，确认参数设置是否正确；5.过载保护频繁触发：降低负载或调整过载保护参数。
五、总结本篇文章简要介绍了森川变频器的使用说明书，并给出了安装步骤和常见问题的解决方法。
森川变频器以其优秀的性能和稳定可靠的运行，为工业生产提供了强有力的支持。
目 录前 言 (2)（1）、购入时注意事项 (2)（2）、C 系列铭牌说明 (2)一、安全使用注意事项 (3)（1）、送电前 (3)（2）、送电中 (3)（3）、运转中 (4)二、产品标准规格 (5)（1）、产品个别规格 (5)（2）、产品通用规格 (6)三、储存及安装 (7)（1）、储存 (7)（2）、安装场所及环境 (7)（3）、安装空间与方向 (7)四、配 线 (8)（1）、主回路配线图 (8)（2）、接线端子说明 (9)（3）、基本配线图 (10)（4）、配线注意事项 (12)五、数位操作器说明 (14)（1）、数位操作器说明 (14)（2）、显示项目说明 (15)（3）、操作说明 (16)六、试运行 (17)（1）、运行前检查 (17)（2）、试运行方式 (17)七、功能一览表 (18)八、功能说明 (24)九、保养维护、故障信息及排除方法 (62)（1）、保养检查注意事项 (62)（2）、定期检查项目 (62)（3）、故障信息及排除方法 (62)（4）、故障及分析 (64)十、周边设施选用及配置 (66)（1）、选件 (66)（2）、配置 (66)十一、附 录 (70)附录一：简单应用举例 (70)附录二：机器外型及安装尺寸 (76)附录三：例C-A变频器参数设置说明附录 (80)因公司产品更新，本册内容若有更改，恕不另行通知。
＊本手册为１．０ 版本前 言承蒙您惠顾C系列多功能，高性能通用变频调速器。
在使用变频器前请详细阅读本使用手册，以便正确安装使用机器，充分发挥其功能，并确保安全。
请永久保存此手册，以便日后保养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电机工程人员安装、调试及调整参数。
本手册中有 危险 ！注意 等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本手册如有变动，恕不另行通知。
！注意 错误使用时，可能造成变频器或机械系统损坏。
！ 注 意● 请勿对变频器内部的零部件进行耐压测试，这些半导体零件易受高压损毁。
● 绝不可将变频器输出端子U.V.W连接至交流电源。
● 变频器主电路板CMOS、IC易受静电影响及破坏，请勿触摸主电路板。
● 只有合格的专业人员才可以安装、调试及保养变频器。
● 变频器报废请按工业废物处理，严禁焚烧。
⑴ 购入时注意事项： ⑵ Ｃ系列铭牌说明：本机出厂前均作严格的包装处理，但考虑运输途中的各种因素，装配前请特别注意下列事项，如有异常，请通知本产品经销商或本公司相关人员。
● 搬运中是否损坏或变形。
● 包装解开时是否有C系列变频器一台及使用手册一本。
● 所订购的规格是否与铭牌相符合（使用电压及KVA数）。
● 内部装配的零件，配线及电路板是否异常。
● 各端子部分紧锁，机器内是否有异物存在。
● 操作器按键是否正常。
● 附加配件的有无。
● 有无合格证。
MODE：C00R75A43HINPUT： 3PH380V50HzOUTPUT： 3PH380V2.7A0.75KWFreq Range: 0.1～600HzJIUCHUAN ELECTRONICS CO., LTD.●主回路端子配线必须正确，R.S.T 为电源输入端子，绝对不可与U.V.W的损坏。
！注 意● 散热座，刹车电阻等发热元件请勿触摸，以防止烫伤。
● 变频器可以很容易从低速到高速运转，请确认马达与机械的速度容许范围。
● 变频器运转中请勿检查电路板上的信号，以免发生危险。
● 变频器于出厂时均已调整设定，请不要任意加以调整，按所需功能适当调整。
● 变频器超过50Hz以上频率运行时，请务必考虑振动、噪音、电机轴承及机械装置所允许的速度范围。
⑵ 产品通用规格三、储存与安装⑴ 储 存本产品在安装之前必须放置于包装箱内，若暂不使用，储存时请注意下列几项：● 必须置于无尘垢，干燥的位置；● 储存环境温度-20℃到+65℃范围内；● 储存环境相对湿度在0%到95%范围内，且无结露；● 储存环境中不含腐蚀性气、液体；● 最好放置于架子上，并适当包装存放。
● 变频器最好不要长时间存放，长时间存放会导致电解电容的劣化，如需长期存放，必须保证在1年内通电一次， 通电时间至少5 小时以上，输入时电压必须用调压器缓缓升高至额定电压值。
⑵ 安装场所与环境请将变频器安装于下列场所：● 周围温度：-5℃～40℃且通风情况良好；● 无滴水及湿气低的场所；● 无日光照射，高温及严重落尘的场所；● 无腐蚀性气体及液体的场所；● 较少尘埃，油气及金属粉屑的场所；● 无振动及保养、检查容易的场所；● 无电磁杂讯干扰的场所；注意：安装场所的环境，将影响变频器使用寿命。
⑶安装空间与方向● 为了冷却及维护方便起见，变频器周围需留有足够的空间。
如图所示：● 为使冷却效果良好，必须将变频器垂直安装，并保证空气流通顺畅。
● 安装如果有不牢的情形，在变频器底座下置一平板后再安装，安装在松脱的平面上，应力可能会造成主回路零件 损坏，因而损坏变频器；● 安装的壁面，应使用铁板等不燃性材料。
● 多台变频器安装于同一柜子里，采用上下安装时在注意间距的同时，请在中间加用导流隔板。
如图所示：四、配 线⑴ 主回路配线示意图无熔丝开关：请参考相应表格。
漏电开关：请使用具有防高次谐波的漏电开关。
电磁接触器：注意：请不要将电磁接触器作为变频器的电源开关。
交流电抗器：当输出容量大于1000KVA时，建议加装一交流电抗器，以改善功率因素。
变频器：● 请务必正确接好变频器主回路线和控制信号线。
● 请务必正确设定好变频器参数。
① 接线端子排列C 00R 75A 2～C 02R 2A 2 C 00R 75A 4～C 03R 7A 4ERSTUVWP+PRC 05R 5A 4～C 07R 5A 4P+P-RSTUVWPREC 011A 4～C 015A 4ERS T P N PR U V WC 018R 5A 4～C 045A 4RSTPNUVWEC 055A 4～C 0160A 4C 0200A 4～C 0315A 4EPPRNRSTUVW② 控制端子排列C 00R 4A 2～C 02R 2A 2 C 00R 75A 4～C 07R 5A 4FAFBFCEVSPLSPMSPHRSTDCMREVFORKAKBUPFDRV10VVIAIACMAMRS-RS+制动单元④控制端子说明⑶基本配线图 变频器配线部分，分为主回路及控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子及控制回路端子，用户必须依照下列之配线回路正确连接。
右图为C—A的标准配线图制动电阻COOR75A2~CO2R2A2COOR75A4~CO7R5A4刹车单元 刹车模组连接端CO11R4~CO45R4RS+RS-接直流电抗器 刹车单元、刹车模组连接端CO55A4~CO415A4⑷ 配线注意事项① 主回路配线● 配线时，配线线径规格的选定，请依照电工法规的规定施行配线，以确保安全。
● 电源配线最好请使用隔离线或线管，并将隔离层或线管两端接地；● 请务必在电源与输入端子（R.S.T）之间装空气断路开关NFB。
（如使用漏电开关时，请使用带高频对策的断路器。
）● 请勿将交流电源接至变频器输出端（U.V.W）；● 输出配线不可碰触到变频器外壳金属部分，否则可能造成接地短路。
● 变频器的输出端不可使用移相电容器、LC、RC杂讯滤波器等元件。
● 变频器主回路配线必须远离其它控制设备。
● 当变频器与电动机之间的配线超过15 米(220V 系列)，(380V 级30 米)时，在马达的线圈内部将产生很高的dV/dT，这 对马达的层间绝缘将产生破坏，请改用变频器专用的交流马达或加装电抗器于变频器侧。
● 变频器与电机间距离较长时，请降低载波频率，因载波较大，其电缆上的高次谐波漏电流较大，漏电流会对变频器及 其他设备产生不利影响。
空气断路器容量和主回路导线截面面积表中参数仅供参考，不作为标准。
② 控制回路配线（信号线）● 信号线不可与主回路配线置于同一线槽中，否则可能会产生干扰。
● 信号线的电源线种类应为屏蔽线，尺寸为0.5—2m㎡。
● 根据需要正确使用控制板上的控制端子。
③ 接地线● 接地线端子 E 请正确接地 220V级：第三种接地（接地电阻100Ω以下） 380V级：特别第三种接地（接地电阻10Ω以下）● 接地线的使用，请依照电气设备技术基本长度与尺寸使用；● 绝对避免与电焊机，动力机械等大电力设备共用接地极，接地线应尽量远离大电力设备动力线；● 多台变频器之接地配线方式，请以下图（1）或（2）方式使用，避免造成（3）之回路。
● 接地配线必须愈短愈好。
小操作器功能说明大操作面板功能说明⑵显示项目说明① 指示灯状态说明② 具体项目说明显示项目 指示灯状态¤亮说明ＨＺ FOR Ｒ/min¤ ¤ ○表示现在输出频率为50.00HzＨＺ FOR Ｒ/min¤ ¤ ○表示现在设定的频率为50.0HzFOR Ａ Ｒ/min¤ ¤ ○表示现在输出电流为3.0AFOR Ａ Ｒ/min¤ ¤ ○表示现在输出转速为1440r/minFOR ＨＺ Ａ¤ ¤ ¤表示现在直流电压为510.0VFOR Ａ Ｒ/min¤ ¤ ¤表示现在交流电压为380.0VFOR ＨＺ Ａ Ｒ/min¤ ¤ ¤ ¤表示现在变频器温度35℃ＨＺ Ａ Ｒ/min¤ ○ ¤表示现在计数器值为105ＨＺ Ａ Ｒ/min○ ○ ○表示现在PID反馈值50%ＨＺ Ａ Ｒ/min○ ○ ○表示现在PID目标值为48.0%ＨＺ Ａ Ｒ/min¤ ¤ ○表示本次上电运行时间ＨＺ Ａ Ｒ/min○ ¤ ¤表示变频器总共运行时间为108小时⑶ 操作范例说明注：⑴ ￠表示闪烁，¤表示亮 ⑵ 监控AC、DC、T等项，通过参数设定后，方可切换显示。
⑶ 断电后，再复电，变频器经自检后，显示断电前画面。
六、试运行⑴运行前的重点检查● 是否接错线？尤其应检查一下电源是否误接在U.V.W端子上； 请务必注意：电源应由R.S.T端子输入。
● 在变频器基板上及配线端子上是否残留有易引起短路的金属屑或导线；● 螺丝是否紧锁、接插件是否松动。
● 输出部分是否发生短路或接地故障。
⑵ 试运行方法由于C 系列变频器的控制方法在出厂前已设定为操作器操作方式，故试运行时，可以用操作键盘来进行。
