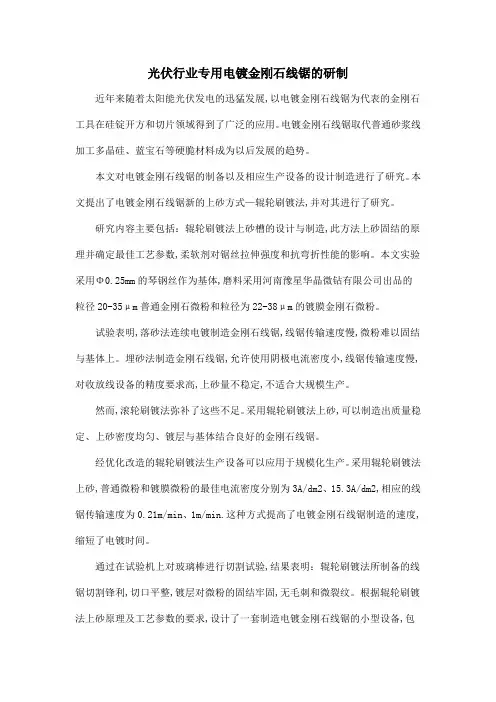

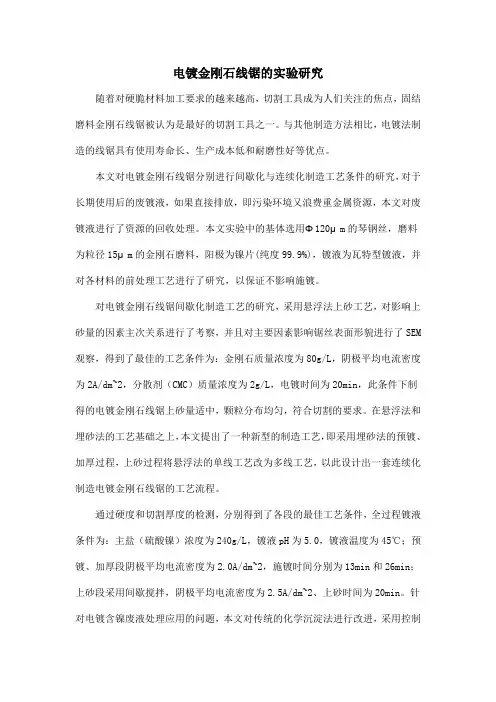

电镀金刚石线锯制造工艺及其性能的研究随着高新科学技术的生产与发展,微电子、光电子、传感器技术和材料技术的日益进步,硅晶体、硬质合金、光学玻璃、陶瓷、半导体材料以及花岗岩等硬脆材料应用的日益广泛,对其加工要求也越来越高。电镀金刚石线锯切割具有锯切力小锯缝整齐、切面光整、出材率高、噪音低、对环境污染小、切割效率高等优点,在最近十几年中得到了快速的发展,并且在硅晶体、宝石等领域的应用越来越广发。
但是目前制造电镀金刚石线锯存在着制备周期长、电镀效率低、制造成本高等,阻碍了电镀金刚石线锯的应用。电镀金刚石线锯的制造方法主要有埋砂法和悬浮法。
由于埋砂法具有制造效率低、制备周期长、制造设备复杂等缺点,因此在实际生产中很少使用。目前制造电镀金刚石线锯主要使用悬浮法,但是悬浮法制造电镀金刚石线锯影响因素多,工艺参数复杂,因此,对于悬浮法制作电镀金刚石线锯的工艺进行研究是十分重要的。
本文以复合电镀的基本理论为基础,研究了影响上砂的工艺参数。实验中锯丝采用直径Φ0.18mm的镀铜高碳钢丝,镀液采用瓦特型镀液,金刚石磨料分别采用表面不带金属衣的W30-40金刚石颗粒和表面经过处理镀一层镍衣的W30-40金刚石颗粒进行电镀金刚石线锯制作的实验。
实验发现,在其余条件完全一致的情况下,只需要将普通的金刚石颗粒替换为表面经过处理镀一层镍衣的金刚石颗粒,上砂速度可以提高一倍以上,极大的提高了电镀金刚石线锯的生产效率,适合大批量生产。对电镀金刚石线锯的上砂机理进行了简要分析,分析了使用表面镀一层镍衣的金刚石颗粒替换普通的金刚
石颗粒可以提高上砂效率以及产生“团聚”的原因。
经过分析可知：由于金刚石颗粒表面带有一层镍衣,使金刚石颗粒由不导电颗粒变为导电颗粒,当金刚石颗粒加入到镀液中之后改变了镀液中的电场分布,并用有限元方法模拟了镀液中电场的分布情况。最后将使用悬浮法制作的电镀金刚石线锯进行外观质量检测并在自制的切割设备上对玻璃进行了切割实验。
结果表明：锯缝锯口平整,无毛刺和微裂纹,说明采用悬浮法制造的金刚石线锯能满足硬脆材料的切割要求。
电镀锌镍合金工艺规范 1主题内容与适用范围 本规范规定了钢铁零件电镀锌镍合金的工艺方法。 本规范适用于有三防要求的零件电镀锌镍合金。 2引用标准 HB5034零（组）件镀覆前质量要求 3主要工艺材料 4.1 中《金属零（部）件镀覆前质量控制要求》中相应的规定。应达到图样规定要求， 以避免电镀后再次返工返修。 零（部）件表面状态适于进行电镀时方可进入下道工序。 4.2清理：除去零件内外表面污物、金属屑标识等附着物。 4.3有机溶剂除油； 4.4喷砂或抛光处理（有需要时进行）； 4.5装挂；
4.6化学除油：进行表面处理前工件表面常沾有大量油污，需要进行化学除油。 化学除油工艺：采用汽油或401除油剂擦拭/浸泡零件，至无明显油污为止。 4.7水洗； 4.8电解除油：电解除油可完全除去工件表面油污，得到洁净金属表面。零（部）件除油后在流动水中清洗干净，观察呈全浸润状态即为除尽油污，可以转入下道工序。 电解除油工艺： 氢氧化钠：30～50g/l； 碳酸钠：20～30g/l； 4.10 光亮剂ZN-2B4-6 镍溶液ZN-2C20-25 温度：20-30℃ DK：0.5 A/dm2～4A/dm2 时间：20～60分钟 阳极：锌板 阴阳极面积比：1∶1.5～2
4.13水洗； 4.14除氢处理（有需要时进行） 锌镍合金镀层几乎没有氢脆，一般不需要进行除氢处理。但若用于有特殊要求的军品、高强钢或弹簧部件，按航空航天标准应进行除氢处理。具体见表2. 干燥60～70℃30～60分钟 4.20干燥； 4.21下挂具； 4.22检验。 镀层检验时应用目视或放大镜，在照度不低于３００lx的条件下观察（相当于零件放在４０Ｗ日光灯下距离５００㎜处的光照度）。 4.22.1锌镍合金镀层应细致、均匀、连续完整（深孔、盲孔深处除外），无针孔、麻
２、电镀新工艺介绍 ２ .1合金电镀 合金电镀一直是电镀新工艺开发的重要领域。以往为取代昴贵的镀镍而开发的铜锡合金，就曾经是一种新工艺。现在的代镍和节镍镀层，也都是各种合金。因为合金可以综合单一金属的优点，并具有单一金属所不具备的新的特性，比如硬度、耐腐蚀性、功能性等。现在已经认识到，电镀作为一种湿法冶金技术，能生产出用电、热方法做不到的新合金。包括在制作非晶态材料和纳米材料方面，电镀技术都是有优势的。合金电镀的原理在传统的理论中是要求两种共沉积的金属的电极电位要接近，如果一个的电位较正，另一个的电位较负，就要采用络合剂将正电位的金属的离子络合，使之放电电位向负的方向移动，与另一金属的电位相近，达到共沉积的目的。这在现在也仍然对合金新工艺的开发有指导意义。但是现在越来越多的合金中的另一种成分的量非常小，就是这种少量的金属分散在另一金属中，却改变了金属的性能。用传统冶金学的观点是这些掺入的金属是占据在主体金属的某些晶格位上，从而改变了金属的物理性能。但实际上，用火法冶金很难把微量金属分散到另一金属中去，而采用电镀的方法则比较容易做到。不过电镀方法得到的合金的结构是否符合冶金学的原理，则是值得探讨的课题。现在已经得到应用的新合金工艺有锌系列，镍系列，铜系列，锡系列，银系列等。锌作为钢铁的优良廉价的防护性镀层被广泛地采用 , 但是自从日本汽车打进欧洲和北美市场,汽车的耐盐防护性就提到了议事日程。〈1〉在开展高耐蚀性镀层的研究中，锌合金的研究引人注目。最先出现的是锡锌合金，这种合金的含锌量在３０％左右时耐盐水喷雾时间最长，出现红锈的时间可达１５００个小时以上。最开始进入实用化的工艺是７０年代末的有机羧酸的中性镀液，后来有柠檬酸镀液，现在我公司已经开发出硫酸盐光亮镀锡锌工艺。在锡锌工艺之后出现的是锌镍工艺。这种工艺由于含镍量在５－１０％，成本比锡锌要低，因此很快得到普及。最先出现的是用于钢板连续电镀的硫酸盐工艺，这大约在１９８２年前后。以后开发出氯化铵型工艺，现在比较成熟的是碱性锌酸盐工艺。这种工艺的特点是抗腐蚀性能特别好，不经钝化的镀层耐盐雾到出现红锈的时间在１５０小时以上。在高温下也仍能维持其优良的防护性能。因此在汽车等行业有较多应用。 在锌镍开发之后两年，锌铁工艺就进入了实用化。锌铁与前面的工艺不同的是铁的含量很小，只在 0.2 到0.6 左右。虽然以前有用于钢板电镀的锌铁合金，其含铁量在１０－２０％，但现在进入实用的还是这种低铁含量的镀层。比较成熟的有锌酸盐工艺。其耐蚀性也很好，但一定要经过钝化才能有高的耐蚀性，当含铁量在 0. 4 左右时，出现红锈的盐水喷雾时间可达１５００小时以上。现在，我公司已经开发出氯化钠型锌铁新工艺，并有黄色、彩色等高耐蚀性的钝化产品。 在欧洲还有用锌钴合金工艺的,这种工艺与锌铁一样,可以不用银盐做出黑色钝化膜。含钴量也仅在1%左右. 镍一直是电镀加工工业中的重要镀种，由于镍资源的紧张和价格昂贵，开发镍合金电镀是节镍的一种选择。同时，有些镍合金的功能性能也是市场所需要的，因此，镍基合金的应用也很广泛。镍铁合金不仅可节约部分镍，而且镀层性能也比纯镍镀层要好。这种镀层的含铁量在 7%-30% 左右，镀层中的含铁量与镀液中的镍铁比例成正比。也有采用镍锰铁合金电镀工艺的报导。 <2 >用于装饰的镍合金更多，特别是黑色镀层方面，不少是用的镍合金，比如镍锡，镍钴，镍镉等。铜镍合金更是在装饰电镀中有较多的应用。 <3 >铜合金如铜锡合金，铜锌合金，很早就有大量的应用。这方面的新工艺的主攻方向是以非氰化物络合物来取代氰化物，比如焦磷酸盐，柠檬酸盐镀铜合金等。锡作为钎焊性镀层主要是用在电子电镀行业，但也可以用在装饰和防护方面，比如代银的锡合金，用于罐头盒防腐的镀锡工艺等。但主要还是电子工业中有大量应用，现在用得最多的仍然是锡铅合金。也有锡铈，锡铋等。当前的趋势是采用无氟和无铅的新工艺取代老工艺。<4 >其它贵金属的合金主要是用在装饰和功能性方面，这里就不一一加以介绍。正如前面讲到的，由于合金电镀技术的开发可能产生出一些新的合金，这不仅在表面处理业有重要意义，对材料学科也有重要意义。因此，在新世纪，对合金电镀的研究仍会加紧进行。 特别是在多元合金，包括三元、四元合金等的开发上还有很大的空间 2.2电子电镀 如前所述，21世纪被称为高信息化世纪。所谓高信息化世纪就是以因特网为传播工具的信息爆炸的世纪。在这个世纪内，电子产品的品种和产量将有更快更大的发展，这给电子电镀业也带来很大的机遇和挑战。因此，现在新工艺的开发有很大的比重将放在电子电镀方面。 所谓电子电镀就是用于电子产品或电子工业的电镀技术。用于电子行业的镀层有很多，包括导电性镀层，钎焊性镀层，信息载体镀层，电磁屏蔽镀层，电子功能性镀层，印刷电路板电镀，电子构件防护性镀层，电子产品装饰性镀层等。电子电镀工艺除了少数是利用了传统的工艺以外，大多数是近几十年开发的新工艺。比如非金属电镀新工艺，化学镀新工艺，贵金属电镀新工艺，合金电镀新工艺等。 以印刷线路板的电镀为例，它是以孔金属化为中心的综合了前处理、化学镀、电镀、退镀等技术的工艺。印
金刚石线锯制造的一些关键技术问题 图1表明了分别采用未镀覆金刚石与镀覆金刚石上砂电镀镍的区别。众所周知，采用未镀覆的原始金刚石制作电镀金刚石工具，镀镍层从工具的基体开始逐渐生长增厚，由于金刚石不能导电，镍镀层不在金刚石上沉积，而是“绕过”金刚石生长，通过显微镜发现发现，在镍镀层与金刚石颗粒界线处，镍镀层会凹陷。因此，金刚石在电镀过程中作为“杂质”被镍镀层埋在镀层内，形成电镀金刚石工具。这样，金刚石与镍镀层之间结合力不好，只是靠镍镀层对金刚石的机械镶嵌来把持金刚石，因此对于镀层的厚度有着严格要求，一般认为最佳镀层厚度应该使得金刚石直径的70%埋入镍镀层中，埋入厚度不足，金刚石容易脱落；反之埋入过多，金刚石难于出露，工具的出刃不好，加工效率低。这样的要求给电镀过程控制带来了镀层厚度要求高，难调控的问题。 另外，由于金刚石不导电，镍镀层不能直接在金刚石表面形核生长，而是“绕过”金刚石生长，非常不利于金刚石上砂，也就是说，金刚石颗粒不容易沉积到钢丝基体上。金刚石微粉上砂慢，浓度不易调整，浓度难于控制。这个问题对于长度巨大的金刚石线锯连续大批量生产提出挑战。 如果采用镀覆的金刚石制作电镀金刚石工具，如镀钛金刚石、镀镍金刚石、镀铜金刚石、镀铬金刚石、镀覆合金的金刚石以及复合镀层金刚石等等，情况与上述未镀覆的金刚石发生了很大的变化。由于镀覆的金刚石变得导电了，镍镀层从工具的基体和与基体接触的镀覆金刚石上同时生长，而不是“绕过”金刚石生长，上砂容易，镀层生长迅速 因此镀覆的导电金刚石在电镀过程中不是作为“杂质”，“被动”地埋在镍镀层内，而是“主动”与镍镀层形成电镀金刚石工具。 由于镍镀层迅速漫过整个金刚石颗粒，对金刚石颗粒全覆盖，镍镀层厚度可以比薄，金刚石出刃高，制造方法 电镀，金刚石微粉复合镀镍，使得金刚石微粉颗粒与金属镍共沉积在钢丝上 钎焊法，采用钎焊的方法，用钎料把金刚石钎焊在钢丝上 挤压镶嵌法，采用机械挤压方法，把金刚石颗粒嵌入钢丝。 不管什么方法，两个要点，将金刚石微粉颗粒分布在钢丝表面，牢固结合在高强度钢丝上。 另外，制造过程不能损害高强度钢丝的性能。这里特别需要注意，不能使高强度钢丝经受高温退火，由于的工作条件，线锯对高强钢丝的强度有极高的要求，以保持切割过程中丝线的刚性和防止断丝。因此，对于细达0.1mm的钢丝，都是经
《电镀污染物排放标准》(GB21900-2008) 1 适用范围 本标准规定了电镀企业和拥有电镀设施企业的电镀水污染物和大气污染物的排放限值等内容。 本标准适用于现有电镀企业的水污染物排放管理、大气污染物排放管理。 本标准适用于对电镀设施建设项目的环境影响评价、环境保护设施设计、竣工环境保护验收及其投产后的水、大气污染物排放管理。 本标准也适用于阳极氧化表面处理工艺设施。 本标准适用于法律允许的污染物排放行为；新设立污染源的选址和特殊保护区域内现有污染源的管理，按照《中华人民共和国大气污染防治法》、《中华人民共和国水污染防治法》、《中华人民共和国海洋环境保护法》、《中华人民共和国固体废物污染环境防治法》、《中华人民共和国放射性污染防治法》和《中国人民共和国环境影响评价法》等法律、法规、规章的相关规定执行。 本标准规定的水污染物排放浓度限值适用于企业向环境水体的排放行为。 企业向设臵污水处理厂的城镇排水系统排放废水时，有毒污染物总铬、六价铬、总镍、总镉、总银、总铅、总汞在
本标准规定的监控位臵执行相应的排放限值；其他污染物的排放控制要求由企业与城镇污水处理厂根据其污水处理能力商定或执行相关标准，并报当地环境保护主管部门备案；城镇污水处理厂应保证排放污染物达到相应排放标准要求。 建设项目拟向设臵污水处理厂的城镇排放水系统排放废水时，由建设单位和城镇污水处理厂按前款的规定执行。 2 规范性引用文件 本标准内容引用了下列文件中的条款。 GB/T6920-1986 水质 pH值的测定玻璃电极法 GB/T7466-1987 水质总铬的测定高锰酸钾氧化-二苯碳酰二肼分光光度法 GB/T7467-1987 水质六价铬的测定二苯碳酰二肼分光光度法 GB/T7468-1987 水质汞的测定冷原子吸收分光光度法 GB/T7469-1987 水质汞的测定双硫腙分光光度法 GB/T7470-1987 水质铅的测定双硫腙分光光度法 GB/T7471-1987 水质镉的测定双硫腙分光光度法 GB/T7472-1987 水质锌的测定双硫腙分光光度法 GB/T7473-1987 水质铜的测定 2,9-二甲基-1,10菲罗啉分光光度法 GB/T7474-1987 水质铜的测定二乙基二硫氨基甲酸
精心整理1?目的本规范规定了零部件电镀层的选择和各镀种及化学处理的标注方法。?本规范适用于产品零部件设计时电镀层种类的选择。? 2?引用标准?GB1238-76?JB/288-75? 3?电镀层的主要目的? 3.1?保护金属零件表面，防止腐蚀。? 3.2?装饰零件外表，使外表美观。? 3.3?提高零件的工作性能。如提高表面硬度、耐磨性、导电性、导磁性、耐热性、钎焊性、反光能力；节约及代替有色金属或贵金属；提高轴承使用寿命；修复磨损零件；热处理时的局部保护以及其它特殊性能。? 4?决定电镀层种类和厚度的因素 4.1零件的工作环境； 4.2被镀零件的种类、材料和性质；? 4.3电镀层的性质和用途；? 4.4零件的结构、形状和尺寸的公差；? 4.5镀层与其互相接触金属的材料、性质；? 4.6零件的要求使用期限。? 5?镀层使用条件的分类? 5.1腐蚀性比较严重的工作环境：大气中含有较多的工业气体、燃料废气、灰尘和盐分以及相对湿度较大的地区。例如工业城市、离海较近的地区和湿热带地区等。或具有大量燃料废气和二氧化硫的室内，以及经常接触手汗的工作条件。? 5.2腐蚀性中等的工作环境：大气中含有少量的工业气体、燃料废气、灰尘和盐分以及相对湿度中等的地区。例如离海较远的一般城市和一般室内环境。?
5.3?腐蚀性轻微的工作环境：大气中工业气体、燃料废气、灰尘和盐分的含量很少，而且气候比较干燥。例如干热带地区、密封良好的设备的内部。? 从防腐蚀的要求来看，有些金属在腐蚀性轻微的条件下可以不加保护层而应用。在比较严重的工作环境下，大部分金属要求有一定形式的防护，而有些金属则不能使用。? 从保护基体金属免受腐蚀的要求来看，一般可考虑：? a.贵金属（金、铂）、含铬18％以上的不锈钢、轧制的磁性合金材料、以及镍铜合金等，一般不需再加防护层。? b.碳钢、低合金钢和铸铁制造的零件，在大气中容易腐蚀，应加保护层。由于工作条件的限制不能采用保护层时，应采用油封防锈。在油中工作的零件，可以不加防护层。? c.铜和铜合金制造的零件，根据不同的使用条件，采用光亮酸洗、钝化、电镀或涂漆保护等。用磷青铜或铍青铜制造的精密零件可以不进行表面处理。? d.铝和铝合金制造的零件，可以采用阳极氧化和封闭处理。不适于阳极氧化的小零件，可采用化学氧化处理。铸造铝合金可采用涂漆防护。用作通信机箱的铝合金须进行导电氧化。? e.锌合金制造的零件，可以采用磷化、钝化、电镀或涂漆防护。? 6?电镀层的选择? 6.1?各类电镀层的特性及用途?镀层按其用途可分下列三类：? a．防护性镀层：主要作用是保护基体金属免受外界腐蚀，不规定对产品的装饰要求。? b．防护－装饰性镀层：除保护基体金属外，还使零件表面美观。?
金刚石工具的分类及属性 Diamond Tools 金刚石工具是指用结合剂把金刚石（一般指人造金刚石）或者立方氮化硼制作成一定形状、结构、尺寸，并用于加工的工具产品。金刚石工具如果按照用途分，可以分为金刚石磨削工具、金刚石锯切工具、金刚石刀具、金刚石钻探工具、修整工具和拉丝模等。在上一篇《超硬磨具的分类及属性》中，这里把超硬磨具也就是金刚石磨削工具独立出来了，其余的归入本分类中。以下是详细的分类及属性。
如图1所示，金刚石工具目前在这里被分为9个二级分类和24个三级分类。针对产品数量众多的产品，比如金刚石锯片和，金刚石绳锯、线锯和金刚石刀具等添加了属性，对于数量少的目前只给出了商标和型号两个属性，具体如下： 一、Diamond Saw Blades 金刚石锯片 金刚石锯片一般是指金刚石圆锯片（Circular Saw Blades ），但金刚石带锯（Band Saw
Blades ）和金刚石排锯（Gang Saw Blades ）也应归属于金刚石锯片。金刚石锯片是一种切割工具，广泛应用于石材，陶瓷等硬脆材料的加工。金刚石锯片主要由两部分组成；基体与刀头。基体是粘结刀头的主要支撑部分，而刀头则是在使用过程中起切割的部分。金刚石锯片可以按照工艺分，也可按照外观或者应用分类。在本文，这些被作为属性来定义一款金刚石锯片。 Style 外观：Continuous Rim 连续式、Contour Blade 轮廓切割、Ring Saw 环锯片、Segmented 节块式、Turbo 涡轮形、Tuck Point 开槽片、Other； Weld Type 工艺：Sintered 烧结、Brazed 焊接、Laser Brazed 激光焊接、Electroplated 电镀、Other； Diameter 直径：收集了100mm-900mm的常见金刚石锯片直径供用户选择；Sawing Condition 应用环境：Dry 干切、Wet 湿切、Wet / Dry 干湿两用；Concentration 浓度：200%、150%、125%、100%、75%、50%、25% Materials Sawed 应用材料：Asphalt 沥青、Brick 砖块、Concrete 混凝土、Granite 花岗岩、Glass 玻璃、Marble 大理石、Porcelain 瓷器、Refractory 耐火材料、Stone 石头、Slate 石板、Tile 瓷砖、Universal 通用、Other 应用材料属性可以让供应商选择多个，但我们不建议每次都全选，可以根据实际情况选择，如果适用于多种材料，建议直接选择Universal 通用。 金刚石带锯和排锯目前没有太多的属性，我们会根据情况增加。 二、Diamond Wire 金刚石绳锯、线锯 金刚石绳锯和金刚石线锯的英语都是Diamond Wire，金刚石绳锯一般用于花岗岩、大理石等石材或是混凝土的切割；金刚石线锯也称为金刚线，是指利用电镀工艺或树脂结合的方法，将金刚石磨料固定在金属丝上。线锯一般用于晶体，比如单晶硅硅棒、蓝宝石晶棒开方
电镀金刚石工具应用及工艺要点 摘要：分析了金刚石复合电镀的原理，介绍了电镀金刚石工具在机械加工、电气电子、玻璃、工艺美术及日用品等工业领域的应用。给出了选用金刚石的标准及除杂方法，待镀件几何图形的面积计算，电镀容器的规格和用途。讲解了电解液的加热方式和阳极使用方法，及电镀质量检测要求：研究了一种电镀金刚石工具新工艺：250～260LNiSO4?7H20，30~35LNiCI2?6H20，35～40LH3BO3，30mL/L增光刑，50mL/L增硬刑，35mL/L增润剂，pH4．6～5，40～44℃，JK=0、5～lA／din提出了电镀清洁生产的基本条件。 关键词：复合电镀；电镀金刚石；生产应用； 1电镀金刚石工具原理 电镀金刚石是金属复合电沉积过程(又称镶嵌电镀)。由于采用Ni-C0二元合金或Ni-Co-Mn三元合金电解液，可获得合金复合镀层，具有比单金属Ni镀层更好的性能(硬度、致密性、耐磨性、耐高温性等)：要实现合金的共沉积，必须要求2种金属的电极电位差小于0．02V。Ni(一0．25V)、Co(一0．27V)的电极电位差为0．02V，因此可以得
到Ni．Co合金镀层。尽管Ni与Mn(一1．05V)的电极电位差偏大(0．80V)，但在硫酸盐电解液中，Mn的极化不大，而Ni的极化却很显著，因此仍可获得Ni-Co-Mn三元合金镀层。 金刚石在弱酸性溶液中吸附H(这可由加入金刚石后溶液pH升高而证明)，并在电场作用下向阴极缓慢移动，最终吸附在阴极表面。这样当N、Co、Mn“不断在阴极表面吸附时，就把吸附在阴极表面的金刚石不断包裹起来，形成金刚石复合镀层。 为使金刚石与基体及包裹镀层互相溶合成一体，基体及镀层必须具有与金刚石表面相似的结构。 2电镀金刚石工具的应用范围 2.1机械加工工业 电镀金刚石滚轮已成功地应用于修整成型磨削用的普通砂轮或者直接对工件进行成型磨削，并广泛地用于加工曲轴、轴承、液压阀件等。
电镀工艺目录
阳极泥 展开 复制搜索 编辑本段概述 电镀是指在含有欲镀金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中欲镀金属的阳离子在基体金属表面沉积出来，形成镀层的一种表面加工方法。镀层性能不同于基体金属，具有新的特征。根据镀层的功能分为防护性镀层，装饰性镀层及其它功能性镀层。 电镀基本原理图 编辑本段电镀的基本原理 电镀是一种电化学过程，也是一种氧化还原过程.电镀的基本过程是将零件浸在金属盐的溶液中作为阴极，金属板作为阳极，接直流电源后，在零件上沉积出所需的镀层。 例如：镀镍时，阴极为待镀零件，阳极为纯镍板，在阴阳极分别发生如下反应： 阴极(镀件)：Ni2++2e→Ni (主反应) 2H++e→H2↑ (副反应) 阳极(镍板)：Ni －2e→Ni2+ (主反应) 4OH-－4e→2H2O+O2+4e (副反应) 不是所有的金属离子都能从水溶液中沉积出来，如果阴极上氢离子还原为氢的副反应占主要地位，则金属离子难以在阴极上析出.根据实验，金属离子自水溶液中电沉积的可能性，可从元素周期表中得到一定的规律，如表1.1所示。 阳极分为可溶性阳极和不溶性阳极，大多数阳极为与镀层相对应的可溶性阳极，如：镀锌为锌阳极，镀银为银阳极，镀锡-铅合金使用锡-铅合金阳极.但是少数电镀由于阳极溶解困难，使用不溶性阳极，如酸性镀金使用的是多为铂或钛阳极.镀液主盐离子靠添加配制好的标准含金溶液来补充.镀铬阳极使用纯铅，铅-锡合金，铅-锑合金等不溶性阳极。 编辑本段工艺过程 一般包括电镀前预处理，电镀及镀后处理三个阶段。完整过程： 1、浸酸→全板电镀 五金及装饰性电镀工艺程序
金刚石工具电镀层脱落原因分析 1前言 电镀金刚石工具是指通过金属电沉积的方法，使金刚石牢固地被胎体金属包裹在基体（钢或其它材料）上制作而成的一种金刚石工具，它广泛应用于机械电子、玻璃、建材、石油钻探等行业。随着经济的发展，科学技术的进步，不同的行业对电镀金刚石工具的要求基本上是相同的，即效率高、寿命长、磨削精度高。要保证这些特性，镀层金属不仅要有较高的硬度、耐磨性，而且要求在基体各个部分要均匀分布，以免镀层脱落使工具寿命缩短。在某些特殊行业，如磁性材料行业的强力磨削，进刀量都是控制在0.3mm左右；陶瓷行业的大进刀量的干磨削等，对镀层金属与钢基体的结合力要求尤为苛刻。在电镀金刚石工具的生产过程中，大部分厂家都只注意到了镀层金属的种类、硬度、耐磨性，而往往忽视镀层金属与基体结合力的问题。在实际使用过程中，镀层脱落的现象屡见不鲜。本文就这一问题进行了原因分析，并对解决措施略作探讨。[1,2,3,4] 2镀层脱落的种类 电镀金刚石工具在使用过程中，由于使用条件如磨削力大小、温升、工件的撞击等原因，会造成含有金刚石的金属镀层与钢基体分离的现象，这就是镀层脱落。镀层脱落一般是局部脱落，镀层一次性全剥离的现象少见。在实际使用过程中，镀层脱落的情形大致有如下三种：（1）镀层脱落至基体表面：即含金刚石的金属镀层和不含金刚石的金属底镀层同时与钢基体分离。 （2）层脱落至金属底镀层：即不含金刚石的金属底镀层与钢基体未分离，只是含金刚石的金属镀层与金属底镀层剥离。 （3）含金刚石的金属镀层中镀层金属层状分离：含金刚石的金属镀层在使用过程中，与工件接触部分的镀层金属不是正常磨耗，而是非正常地成片或粉末状脱落，金刚石不是全部脱落，而是局部粒状脱落。这种现象不易引起注意，造成的后果是制品寿命较短，往往会给人一种镀层金属把持力或耐磨性不佳的假象。排除加厚时镀层烧焦和镀层金属耐磨性差等因素，工具在正常使用过程中，金刚石颗粒脱落直观表现为工具表面有连续成片较大的孔洞时，应是此类镀层的脱落。 3 镀层脱落的原因 电镀金刚石工具在制造过程中牵涉多道工序，任何一道工序进行得不充分，都会造成镀层脱落。 3.1镀前处理的影响 钢基体在进入电镀槽之前的处理工序称之为镀前处理。镀前处理包括：机械抛光、除油、浸蚀及活化等步骤。镀前处理的目的是去除基体表面上的毛刺、油污、氧化膜、锈和氧化皮，以暴露基体金属使金属晶格正常生长，形成分子间的结合力。如果镀前处理不好，基体表面有很薄的油膜和氧化膜，基体金属的金属晶格就不能充分暴露，就会妨碍镀层金属与基体金属形成分子间的结合力，仅仅是机械镶嵌作用，结合力差。因此，镀前处理不良是造成镀层脱落的主要原因。 3.2镀液的影响 镀液的配方直接影响镀层金属的种类、硬度、耐磨性，配合不同的工艺参数还可控制镀层金属结晶的粗细、致密度以及镀层内应力的大小。对于电镀金刚石工具的生产而言，绝大部分采用镍或镍-钴合金，若不考虑镀液杂质的影响，影响镀层脱落的因素有：（1）内应力的影响镀层内应力是在电沉积过程中产生的，溶液中的添加剂及其分解产物和氢氧化物均会增加内应力。这种应力是在电镀过程中镀层受到一些沉积因素的影响，引起晶格缺陷所致。特别是某些金属离子和有机添加剂的作用，会显着增加镀层的内应力。镀层内应力有宏观应力和微观应力两类。宏观应力表现在将一金属薄片进行单面电镀，薄片受镀层内应力影响而产生弯曲。微观应力则主要通过提高镀层硬度表现出来。 宏观应力能引起镀层在贮存、使用过程中产生气泡、开裂、脱落等现象。
电镀工艺技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
1 目的本规范规定了零部件电镀层的选择和各镀种及化学处理的标注方法。本规范适用于产品零部件设计时电镀层种类的选择。 2 引用标准 GB1238-76 JB/288-75 3 电镀层的主要目的 3.1 保护金属零件表面，防止腐蚀。 3.2 装饰零件外表，使外表美观。 3.3 提高零件的工作性能。如提高表面硬度、耐磨性、导电性、导磁性、耐热性、钎焊性、反光能力；节约及代替有色金属或贵金属；提高轴承使用寿命；修复磨损零件；热处理时的局部保护以及其它特殊性能。 4 决定电镀层种类和厚度的因素 4.1零件的工作环境； 4.2被镀零件的种类、材料和性质； 4.3电镀层的性质和用途； 4.4零件的结构、形状和尺寸的公差； 4.5镀层与其互相接触金属的材料、性质； 4.6零件的要求使用期限。 5 镀层使用条件的分类 5.1腐蚀性比较严重的工作环境：大气中含有较多的工业气体、燃料废气、灰尘和盐分以及相对湿度较大的地区。例如工业城市、离海较近的地区和湿热带地区等。或具有大量燃料废气和二氧化硫的室内，以及经常接触手汗的工作条件。
5.2腐蚀性中等的工作环境：大气中含有少量的工业气体、燃料废气、灰尘和盐分以及相对湿度中等的地区。例如离海较远的一般城市和一般室内环境。 5.3 腐蚀性轻微的工作环境：大气中工业气体、燃料废气、灰尘和盐分的含量很少，而且气候比较干燥。例如干热带地区、密封良好的设备的内部。 从防腐蚀的要求来看，有些金属在腐蚀性轻微的条件下可以不加保护层而应用。在比较严重的工作环境下，大部分金属要求有一定形式的防护，而有些金属则不能使用。 从保护基体金属免受腐蚀的要求来看，一般可考虑： a.贵金属（金、铂）、含铬18％以上的不锈钢、轧制的磁性合金材料、以及镍铜合金等，一般不需再加防护层。 b.碳钢、低合金钢和铸铁制造的零件，在大气中容易腐蚀，应加保护层。由于工作条件的限制不能采用保护层时，应采用油封防锈。在油中工作的零件，可以不加防护层。 c.铜和铜合金制造的零件，根据不同的使用条件，采用光亮酸洗、钝化、电镀或涂漆保护等。用磷青铜或铍青铜制造的精密零件可以不进行表面处理。 d.铝和铝合金制造的零件，可以采用阳极氧化和封闭处理。不适于阳极氧化的小零件，可采用化学氧化处理。铸造铝合金可采用涂漆防护。用作通信机箱的铝合金须进行导电氧化。 e.锌合金制造的零件，可以采用磷化、钝化、电镀或涂漆防护。 6 电镀层的选择
电镀工艺 一、目的： 电镀的目的是在底层铜上加厚镀铜（图形电镀将在加厚镀铜之后再镀上一层抗蚀镀层Sn，以保护所需铜在蚀板时不被蚀去，形成所需图形）。 二、流程简介： 1.板面电镀： PTH—→上/下板—→预浸—→镀铜—→水洗—→下板—→焜棍—→水 洗—→上板。 2.图形电镀： 前工序(D/F)—→上/下板—→除油—→双水洗—→微蚀—→水洗—→预 浸—→镀铜—→喷水洗—→预浸—→镀锡—→双水洗—→下板—→焜棍—→水洗—→上板。 三、流程的功能： 1.除油： 作用：①清洁铜面，除去包括手指印，显影后残留的有机和无机污染物等。 ②润湿铜面，特别是孔壁。 控制参数：H2SO4：4～6% V/V 温度：35±5℃ 除油剂SE–250 22～28% V/V 影响：除油剂浓度太低或温度太低可能会导致甩铜、孔内无铜及线路凹痕等缺陷。 2.水洗： 作用：清洁、去除生产板上除油剂等杂污，避免带入下一流程而造成污染，影响品质。 影响：水流量太小，水质差会有较多的线路凹痕产生。水流量要求＞2000L/hr。
3.微蚀： 作用：①粗化待镀底层铜表面，以增大其表面积而增大结合力。 ②进一步清洁板面与孔壁铜层。 控制参数：过硫酸钠（NPS）：40～60g/l H2SO4：1～3% Cu2+：＜15g/l 温度：30±2℃ 影响：NPS浓度太低或温度太低会引起甩铜缺陷，NPS浓度太高或微蚀时间过长会导致孔内无铜。 基本要求：①打气②过滤③冷却 4.水洗： 作用：将微蚀后生产板上残留的药水洗去以避免带入下一流程而造成污染。 5.预浸缸： 作用：①将微蚀后底层铜产生的Cu氧化物蚀去，保证镀铜前底层铜面清洁。 ②保护酸铜缸，使液中H2SO4浓度维持相对稳定。 控制参数：H2SO4：8～12% V/V 影响：H2SO4浓度太低会导致板面粗糙。 6.铜缸： ①基本要求： a. 打气 b. 循环过滤 c. 冷却 d. 摇摆 ②镀铜原理： 阳极Cu–2e—→Cu2+ 阴极Cu2++2e—→Cu↓ ③操作条件： A.电流密度： 对一般的生产而言，阴极的电流密度应为1.0～3.5A/dm2（9.3～ 32.6A/ft2），在低电位会有比较好的厚度分布和整平作用，但对 于添加剂中的Brightener会造成较大的用量，而高电位的情况则 相反。
金刚石线锯切割设备现状与设计初探 周世威郑超 国家特种矿物材料工程技术研究中心桂林541004 摘要：随着光伏产业、半导体等高精端产业的发展，硬脆性材料，如单晶硅、多晶硅、宝石、玻璃、陶瓷等材料的切割加工显得犹为重要。近年来，世界各国研究开发其切割设备，新工艺，新设备不断涌现。而金刚石线锯切割设备成为研究和发展的主流趋势，本文介绍国外硅片切割设备研究的最新进展以及国内发展状况，并介绍笔者参与研制的金刚石环形线锯机的功能、特点和设计心得体会及金刚石单线和环线切割机应用前景展望。 关键词：线切割设备金刚石线多线切割金刚石线开方机金刚石单线机环线机 一、前言 目前，硬脆性材料，如单晶硅、多晶硅、宝石、玻璃、陶瓷等，具有优良、稳定的物理和化学性能(如耐磨损性、抗腐蚀性、电绝缘性等)，在电子、光学及其它领域得到广泛应用，特别是单晶硅、多晶硅、陶瓷材料被广泛用于太阳能光伏产业、半导体、真空电镀等高精端产业中。伴随半导体、光伏材料技术的发展，需求量不断增加，切割加工量大幅增长，由于硬脆材料硬度高、脆性大，因此加工难度较大。锯切是硬脆材料机械加工的第一道工序，锯切加工成本约占加工总成本的 5 0 ％以上，因此，切割工艺、工具及设备受到越来越广泛的关注，并得到迅速发展。（1）从目前国内外加工的现状来看，硬脆性材料切割方法多种多样，主要有：金刚石圆盘锯切割（如外圆锯片切割和内圆锯片切割）、金刚石带锯切割、电火花线切割（只能用于带金属晶体）、游离磨料线锯切割和金刚石线锯切割等等。在国际上，游离磨料线锯切割在单晶硅、多晶硅的切割中占主流地位，但是这种技术存在明显的不足：线锯走丝速度低，通常≤10m/S，切割效率低, 锯丝使用寿命短。切割大尺寸坯料时磨料难以进入到长而深的切缝，磨浆的处理和回收成本较高。因此，近来出现金刚石线锯代替游离磨料线锯的发展趋势。目前，国内硅片多线切割设备仍然是国外品牌厂家统治的天下，其核心技术长期为他们所垄断，严重制约我国光伏产业和半导体IC产业的发展。国家将对新能源及其装备制造业给予有力的政策支持，并提出要强化科技创新，提升产业核心竞争力，加强产业关键核心技术和前沿技术研究，强化企业技术创新能力建
从电镀金刚石工具看金刚线 金刚线是一种典型的金刚石锯切工具，但许多刚进入金刚线领域的企业，对金刚石锯切工具、电镀金刚石工具的了解很少，这会对产品开发带来一定的影响。为此，我们特意写了篇文章，从电镀金刚石工具的角度带大家认识一下金刚线产品。希望对大家有帮助！ 电镀金刚线，主要应用于光伏级硅片的开方和切片，属于金刚石锯切制品，也是电镀金刚石工具。与金刚线类似的锯切工具还有金刚石绳锯、金刚石丝锯。比如金刚石丝锯，它也是在钢丝表面镀上金刚石磨粒，一般用于手工往复拉加工玉石、玛瑙、水晶工艺品的内孔面，也可以用在台式丝锯机上作往复运动，用于曲线、直线切割，还可像金刚石绳锯那样，将它绕到两个绞轮上，张紧后用于切断作业。 从上面的描述，是不是感觉到它们很像呢？所以，岱勒、三超，与许多做金刚石锯片的企业一样，都是中国机床工具工业协会超硬材料分会的会员。 由于多晶硅线切市场的爆发，金刚线今年异常火爆，预期这种局面还会延续一段时间，所以很多钢丝、碳化硅、金刚石、光伏企业也纷纷进入了这个领域，欲分一杯羹。为了让大家更好地认识金刚线，本文从电镀金刚石工具的角度浅析下金刚线的结构特点和使用性能。 1、电镀金刚石工具的特点
既然金刚线属于电镀金刚石工具，那我们就先了解一下电镀金刚石工具的结构及特点。图1是电镀金刚石工具的结构，可见其结构包括三部分组成：基体、镀层（多是电镀镍）、磨料。其中，磨料弥散分布在金属镀层里，共同组成工作层，起磨削作用；基体具有一定的几何形状、尺寸精度和表面粗糙度，起支持电镀层的作用。 图1 电镀金刚石工具的结构示意图 电镀金刚石工具具有以下特点： 结构特点 电镀金刚石工具只有钢基体和电镀工作层两个部分，电镀层沉积金属厚度一般为金刚石粒径的1/2~2/3，同烧结金刚石工具相比（钎焊工具除外）是非常薄的。 由于电沉积工艺的特殊性，采用电镀方法可以制造出各种复杂型面或者特别小、特别薄的金刚石工具，且制造出来的工具精度特别高。 镀层特点
金件技术要求(总3页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
加工技术要求与检验规范 冲压、旋压件： 1.规格大小、材料厚度、冲孔位置、孔径的大小、翻边、卷边及口径、高度要与图纸相符，重要尺寸控制在公差范围内； 2.端面要平整，确保其配合面的垂直度与平行度； 3.边角表面光滑，冲孔孔位无余料毛刺阻塞，切口要平整无利边、毛刺、批锋、锐角； 4.抛光后表面无明显拉升痕、皱纹波、冲压模具印、旋压纹、凹凸点； 5.冲孔孔位无明显拉大与变形； 6.未注明倒角为X*X°； 管类： 1.规格尺寸要与工程图纸相符，重要尺寸控制在公差范围内； 2.钻孔或攻牙要直且尺寸要准，深度、孔径或牙距与图纸相符； 3.两端切口要平，管内去除毛刺和批锋； 4.弯管形状自然，过度圆滑，无明显折线感，与工程图纸或样板对比一 致； 5.打头管打头部位规格要准确； 6.粗胚表面不可有明显的生锈、夹伤、刮伤、起皱、管材破裂； 7.过线处必须倒角，管内中孔顺畅，无杂物堵塞； 8.抛光时纹路一致、抛线细腻、无砂眼、砂纹粗、起层、外表面需平整光滑无蜡垢； 9.未注明倒角为X*X°； 翻砂件： 1.规格尺寸符合工程图纸要求，重要配合尺寸控制在公差范围内； 2.端面要平整，确保配合面的垂直度与平行度； 3.钻孔或攻牙要直且尺寸要准，深度、孔径或牙距与图纸相符；重量要符合要求； 4.粗胚表面光滑，表面粗糙度不得大于XX； 5.配重类粗胚材质表面良好，应无明显模痕、缺料、变形现象；其它翻砂类产品抛光、抛砂后无明显瑕疵； 6.抛光时纹路一致、抛线细腻、不出现粗砂纹、起层、外表面需平整光滑无腊垢，表面砂眼抛光后在同一可视面可接受两处且大小不能超过1mm； 7.外观造型花纹整批一致，与样品对比无明显差异； 8.产品不可有毛刺、批锋、利边； 焊接组件： 1.焊接工艺:铜焊、银焊、铁焊、碰焊、亚弧焊、二氧化碳焊等 2.所有焊接零件需打砂后方可焊接； 3.焊接要牢固，不能虚焊、漏焊； 4.焊接尺寸要控制在公差范围内，角度要准确；
电镀件技术标准 本标准适用于盛百硕科技有限公司防护性和装饰性电镀件。 本标准规定了以钢铁、铝和铝合金、塑料为基体的电镀件的一般标准。 引用标准： GB 1238 《金属镀层及化学处理表示方法》 GB 4955 《金属覆盖层厚度测量－阳极溶解库仑方法》 GB 5270 《金属基体上的金属覆盖层附着强度试验方法》 GB 6458 《金属覆盖层－中性盐雾试验》 GB 6460 《金属覆盖层-铜加速乙酸盐雾试验CASS》 GB 6461 《金属覆盖层－对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级》 GB 6462 《金属和氧化物覆盖层－横断面厚度显微镜测量方法》 GB/T 12610 《塑料上电镀层－热循环试验》 GB/T 12611 《金属零部件镀覆前质量控制技术要求》 GB 9797 《金属覆盖层－镍＋铬和铜＋镍＋铬电镀层》 GB 9798 《金属覆盖层－镍电镀层》 GB 9799 《金属覆盖层－钢铁上锌电镀层》 GB 12600 《金属覆盖层－塑料上铜＋镍＋铬电镀层》 1、名词术语： 1.1、电镀 利用电解使金属或合金沉积在制件表面，形成均匀、致密、结合力良好的金属层的过程。 1.2、塑料电镀 在塑料制件上沉积金属镀层的过程。 1.3、泛点
在镀层表面出现的斑点或污点。 1.4、麻点 在电镀和腐蚀中，于金属表面上形成的小坑或小孔。 1.5、保护等级：覆盖层对底材腐蚀的保护能力。 1.6、外观等级：试样经试验后所有外观缺陷的评定级数。 1.7、主要表面：指零件上电镀前和电镀后的某些表面。这些表面上的镀层对工件的外观和使用性能起着主要作用。 1.8、闪镀：通电时间极短的薄层电镀。 2、镀层分级号的表示规则： 2.1、化学符号，表示基体金属或合金基体中的主要金属或塑料制品，符号后接一斜线。 Fe/……表示基体为钢铁 Al/……表示基体为铝或铝合金 PL/……表示基体为塑料 2.2、如果用铜或含铜量超过50％的铜合金作为底镀层，那么用化学符号Cu表示； 2.3、Cu后的数字代表铜镀层的最小厚度，μm； 2.4、Ni后的数字代表镍镀层的最小厚度，μm；数字后的小写字母，表示镍镀层的类型。 2.5、b表示是在全光亮的电镀规范下沉积的镍层。 2.6、Crr 表示常规铬，最小厚度为0.3μm。 3、基体为金属的电镀层厚度表示方法： 3.1镀锌：( GB 9799) 使用环境 分级号 最小局部厚度(μm) 一般室内环境 Fe/Zn12 12 一般室外环境 Fe/Zn25 25
电镀基本原理 电镀是一种电化学过程，也是一种氧化还原过程.电镀的基本过程是将零件浸在金属盐的溶液中作为阴极，金属板作为阳极，接直流电源后，在零件上沉积出所需的镀层. 例如：镀镍时，阴极为待镀零件，阳极为纯镍板，在阴阳极分别发生如下反应： 阴极(镀件)：Ni2++2e→Ni (主反应) 2H++e→H2↑ (副反应) 阳极(镍板)：Ni －2e→Ni2+ (主反应) 4OH-－4e→2H2O+O2+4e (副反应) 不是所有的金属离子都能从水溶液中沉积出来，如果阴极上氢离子还原为氢的副反应占主要地位，则金属离子难以在阴极上析出.根据实验，金属离子自水溶液中电沉积的可能性，可从元素周期表中得到一定的规律，如表1.1所示 阳极分为可溶性阳极和不溶性阳极，大多数阳极为与镀层相对应的可溶性阳极，如：镀锌为锌阳极，镀银为银阳极，镀锡-铅合金使用锡-铅合金阳极.但是少数电镀由于阳极溶解困难，使用不溶性阳极，如酸性镀金使用的是多为铂或钛阳极.镀液主盐离子靠添加配制好的标准含金溶液来补充.镀铬阳极使用纯铅，铅-锡合金，铅-锑合金等不溶性阳极. ★电镀基本工艺及各工序的作用 2.1 基本工序 (磨光→抛光)→上挂→脱脂除油→水洗→(电解抛光或化学抛光)→酸洗活化→(预镀)→电镀→水洗→(后处理)→水洗→乾燥→下挂→检验包装 2.2 各工序的作用 2.2.1 前处理：施镀前的所有工序称为前处理，其目的是修整工件表面，除掉工件表面的油脂，锈皮，氧化膜等，为后续镀层的沉积提供所需的电镀表面.前处理主要影响到外观,结合力，据统计，60%的电镀不良品是由前处理不良造成，所以前处理在电镀工艺中占有相当重要的地位.在电镀技术发达的国家，非常重视前处理工序，前处理工序占整个电镀工艺的一半或以上，因而能得到表面状况很好的镀层和极大地降低不良率. 喷砂：除去零件表面的锈蚀，焊渣，积碳，旧油漆层，和其它干燥的油污；除去铸件，锻件或热处理后零件表面的型砂和氧化皮；除去零件表面的毛刺和和方向性磨痕；降低零件表明的粗糙度，以提高油漆和其它涂层的附著力；使零件呈漫反射的消光状态 磨光：除掉零件表明的毛刺，锈蚀，划痕，焊缝，焊瘤，砂眼，氧化皮等各种宏观缺陷，以提高零件的平整度和电镀质量. 抛光：抛光的目的是进一步降低零件表面的粗糙度，获得光亮的外观.有机械抛光，化学抛光，电化学抛光等方式. 脱脂除油：除掉工件表面油脂.有有机溶剂除油，化学除油，电化学除油，擦拭除油，滚筒除油等手段. 酸洗：除掉工件表面锈和氧化膜.有化学酸洗和电化学酸洗. 2.2.2 电镀 在工件表面得到所需镀层，是电镀加工的核心工序，此工序工艺的优劣直接影响到镀层的各种性能.此工序中对镀层有重要影响的因素主要有以下几个方面： 2.2.2.1主盐体系 每一镀种都会发展出多种主盐体系及与之相配套的添加剂体系.如镀锌有氰化镀锌，锌酸盐镀锌，氯化物镀锌(或称为钾盐镀锌)，氨盐镀锌，硫酸盐镀锌等体系. 每一体系都有自己的优缺点，如氰化镀锌液分散能力和深度能力好，镀层结晶细致，与基体结合力好，耐蚀性好，工艺范围宽，镀液稳定易操作对杂质不太敏感等优点.但是剧毒，严
金刚石微粉的质量检验 通常磨料的粒径在54微米以下的粉状物料称为微粉，微粉中颗粒直径小于5微米的又称为精微粉。3.5微米以粗的微粉采用沉降法分选，3.5微粉以细的混合料采用离心法分选。 金刚石微粉主要用于非金属硬脆材料的精磨、研磨和抛光。一般0~0.5微米至6~12微米用于抛光；5~10微米至12~22微米用于研磨；20~30微米以粗用于精磨。金刚石微粉主要用于以下四个方面：〔1〕直接使用微粉或制成研磨膏，广泛用于硬质合金、高铝陶瓷、光学玻璃、仪表宝石、半导体等材料制成的刃具、量具、光学仪器、电子器件等精密零件，其加工粗糙度可以达到镜面效果。〔2〕金刚石微粉大量用于制造精磨片、超精磨片、电镀制品。〔3〕金刚石微粉是制造多晶金刚石烧结体的主要原料，如地质、石油钻头，切削工具、拉丝模等。〔4〕用于研磨液和抛光液的制造。 金刚石微粉主要做研磨和抛光用，粒度的控制特别重要，只要有超尺寸的粗颗粒就会造成工件划伤，使前道工序的工作前功尽弃，因此微粉质量检查是保证微粉产品质量的重要环节。只有认真对待才能生产出高质量的微粉，满足用户使用的需求。 金刚石微粉的质量检验，采用国家标准JB/T7990—2012规定的方法检验，主要包括尺寸范围、粒度分布、颗粒形状、杂质含量、标志和包装。主要粒度分别为M0/0.25 M0/0.5 M0/1 M0.5/1 M1/2 M2/4 M3/6 M4/8 M5/10 M6/12 M8/12 M8/16 M10/20 M15/25 M20/30 M25/35 M30/40 M35/55 M40/60 M50/70。特殊应用的粒度尺寸范围由供需双方商定。 下表是M0.5/1的尺寸范围 D50是指一个样品的累计粒度分布百分数达到50%时候所对应的粒度，它的物理意义是粒径大于它的颗粒数占50%，小于它的颗粒数也占50%，D50也叫中位径或中值粒径，常用来表示粉体的平均粒度。 在生产实践中，主要采用激光衍射法测量金刚石微粉颗粒直径，常用仪器有英国马尔文Mastersizer 2000激光粒度分析仪、美国Microtrac公司的S3500系列激光粒度分析仪和X100激光粒度分析仪器等。
