天洁集团电除尘器技术资料电除尘器装置的主要技术规范 1.1本体部分技术规范 1.1.1型号: DCC30×2 1.1.2型式:卧式单室两电场干式静电除尘器 1.1.3制造厂:潍坊天洁环保科技有限公司 1.1.4有效截面积:30平方米/台 1.1.5设计净化效率:97-98% 1.1.6处理烟气量:8700m3/H 1.1.7烟气在电场内停留时间:9S 1.1.8烟气温度:145℃ 1.1.9烟气露点温度92-97℃ 1.1.10入口含尘量:2600mg/Nm3 1.1.11出口含尘量:<200 mg/Nm3 1.1.12电场内烟气流速:1.04m/s 1.1.13漏风率≤5% 1.1.14总集尘面积:1050m2 1.1.15极板有效面积:6m 1.1.16电场有效宽度:1×5.2m 1.1.17烟气通道数:1×13个 1.1.18电场数:1×2个 1.1.19单个电场长度:3.5m 1.1.20总电场长度:7m 1.1.21同极间距:400mm 1.1.22异极间距:200mm 1.1.23阴极线型式:RS型新型芒刺线 1.1.24阴极振打方式:顶传动自由落锤式单面振打 1.1.25阳极振打方式:顶传动自由落锤式单面振打 1.1.26每个电场的阳极排数:13排 1.1.27阳极振打系统:2套/台 减速机型号:XWED0.55-42-1505 输入功率:0.55KW 阳极振打电机型号:XWED0.55-42-1505 额定功率:0.55KW 额定电压:380V 额定电流:1.44A 转速:1400r/min 工作制:S1 接线方式:Y 1.1.28每个电场阴极排数:12排 1.1.29阴极振打系统:2套/台 摆线针轮减速机型号:XWED0.55-42-1505 输入功率:0.55KW 减速机润滑油循环方式:强制循环
目录 一、概述 (3) 1.1前言 (3) 1.2产品名称和型号 (3) 1.3产品标准 (3) 1.4 设备组成 (4) 1.5 产品主要用途与适用范围 (4) 1.6 产品使用条件 (4) 二、主要功能 (5) 2.1高压整流控制功能 (5) 2.1.1 火花跟踪 (5) 2.1.2 峰值跟踪 (6) 2.1.3 周期控制 (7) 2.1.4 间歇供电 (7) 2.1.5 反电晕检测与控制 (8) 2.2 设备管理功能 (9) 2.2.1 故障监测保护功能 (9) 2.2.2 微机自检功能 (10) 2.2.3 遥控功能 (10) 三、主要技术指标 (12) 四、设备工作原理 (13) 4.1 主电路工作原理 (13) 4.2 微机控制单元工作原理 (14) 五、设备安装与调试 (16) 5.1安装前检查事项 (16) 5.1.1 开箱检查 (16) 5.1.2高压整流变压器静态检查 (16) 5.2 设备安装与接线 (16) 5.2.1 设备安装 (16) 5.2.2 关于接地 (16) 5.2.3 关于导线 (17) 5.3 通电前检查 (17) 5.4 通电调试 (17) 5.5 双机并联供电试验 (18) 5.5.1 并联供电的线路连接 (18)
5.5.2 将机组微机控制转换到电流闭环控制模式 (18) 5.5.3 并联送电操作 (19) 六、设备操作与使用 (21) 6.1 常用操作 (21) 6.1.1 开机 (21) 6.1.2 停机 (21) 6.1.3 用“手动升压”和“手动降压”键改变电压给定值 (21) 6.1.4 故障报警的处理 (22) 6.2 控制方式的选择与转换 (22) 6.3 设定参数的检查与修改 (24) 6.3.1 显示设定参数 (24) 6.3.2 修改设定参数 (24) 6.4 遥控操作 (24) 6.5 日常维护与使用注意事项 (25) 6.5.1 日常维护 (25) 6.5.2 使用注意事项 (26) 七、产品成套性及其技术文件 (27) 附图 (28) 附图1 设备控制面板 (28) 附图2 设备电原理图 (29) 附图3 设备安装接线图 (30) 附图4 控制柜外形尺寸与重量 (31) 附图5 户外式整流变压器外形尺寸与重量 (33) 附图6 户内式整流变压器外形尺寸与重量 (33)
硅整流变的结构、原理及应用 一、我公司硅整流变的选型： 我选用安装了由南京电力变压器厂生产的GGAJ02H型高压硅整流变压器，主要作用是将工频的交流电源变换成高压直流输出，为锅炉电除尘提供高压直流电源。 产品型号含义：GGAj02－0.6A/72kVCG 前G：所用半导体材料为硅 后G：高压整流用 Aj：油浸自冷式 02：可控硅调压 0.6：额定直流输出电流0.6A（平均值） 72：额定直流输出电压72KV（平均值） CG:直流高压侧面引出，高阻抗变压器 交流输入电压：380V 交流输入电流：163A 交流输入功率：62kVA 直流输出电压：72kV 直流输出电流：0.6 A 直流输出功率：43.2kW 二、硅整流变的电源供给及保护： 380伏交流-高压交流-高压直流-除尘器极板：工频交流经晶闸管调压加在硅整流变压器的一次绕组上，经变压器升压为高压交流然后经硅堆桥式整流电容滤波后输出脉动负直流高压，硅堆和升压变都在变压器本体内。 我公司为：交流三相电源(380V、50HZ)经过三相断路器后其中的一相直接送至DKZ-220智能监控器系统。另外两相经两组反并联晶闸管调压后送至整流变压器初级线圈，再经升压
及高压硅整流后输出直流负高压，高压正级接地。其中直流输出的负极接到电晕线上，正极接到收尘极板上。 可控硅整流的原理：当晶闸管的阳极和阴极之间承受正向电压并且门极加触发信号晶闸管导通，并且去掉门极的触发信号晶闸管依然维持导通。当晶闸管的阳极和阴极之间承受反向电压并且门极不管加不加触发信号晶闸管关断。 供电回路中的保护设计： 1.在整流变压器油箱盖上装有外接开关接线端子（X6:6；X6:7）供用户安装安全联锁开关，确保人身安全。 2.电源进线及整流变压器的进线端均由压敏电阻进行瞬态保护。 3.可控硅两端由阻容吸收回路进行保护。 4.可控硅的瞬态电流保护由快速熔断器承担。RHZK 5.主回路的热保护（过流保护）由自动开关和热继电器承担。 6.当整流变压器的油温达到报警整定值（80℃）时，温度继电器B1触头动作，使微机控制器发出报警信号；当油温超过跳闸整定值（85℃）时，温度继电器B3触头动作，均可现场整定，微机控制器发出跳闸报警信号，并切断主接触器，使设备停止运行。 三、GGAJ02H型高压硅整流变的结构： 该变压器采用芯式铁芯结构，由高导磁材料的冷轧硅钢片(DQ151—35)组成，其截面采用多级圆柱型，有两个铁芯柱。低压绕组上有三个抽头(XA3、XA2、XA1，XB3、XB2、XB1)，其输出电压分别为72kV、66kV、60kV。高压绕组有六个，各自与整流桥独立连接。亦即有6个整流桥，各整流桥为串联。每个整流桥（高压硅堆地作用是将升压变输出的几万伏交流电压整流成高压直流电）都接有一个均压电容，变压器与整流器同装于一个箱体内。油箱因变压器阻抗电压较大而损耗大，须通过波纹片进行散热。附图：
10.6电除尘器运行规程 目录 10.6.1电除尘器设备简介 10.6.2电除尘器的启动 10.6.3电除尘器的运行维护及调整10.6.3电场停运及注意事项 10.6.4电除尘器故障处理
10.6电除尘器运行规程 10.6.1电除尘器设备简介 10.6.1.1系统概述 用高压静电作用于含尘气体，从而使之净化的方法称为电除尘，而电除尘设备则称为电气除尘器。我厂使用的是单室四电场静电除尘器。具体设备包括放电极（阴极线）、集尘极（阳极板）、振打装置（阴、阳极槽板系统）、灰斗、排灰装置（输灰器）等。所谓“室”，即横向烟气流通分支。所谓“场”，即沿烟气通流方向的除尘单元，每一单元各有一套独立的工作系统。 电除尘器的工作原理：在高压静电场中，气体受电场力作用发生电离，产生大量的电子和离子。在电场力作用下，这些电子和离子在移动过程中与尘粒结合并使之带电。带负电的尘粒趋集阳极（沉淀极），接着放电并吸附在阳极上。与此同时，也有一部分带正电的尘粒趋集阴极。当此类尘粒积聚到一定厚度以后，通过振打装置的振打，尘粒便从阴阳极表面剥离下来，并落入灰斗，收尘过程即告完成。 10.6.1.2电除尘器主要参数 10.6.1.3主要技术规范
10.6.1.4本体方面 电除尘器型号：。 配置方式：每台75T/H的锅炉配一台单室四电场电除尘器 除尘效率：≥99.4％ 电场有效截面积：197m2/台 本体阻力：≤250Pa 漏风率：≤5％ 烟气流速：1.5m/s 正常运行时烟气温度：≤400℃ 极线型式：芒刺线（第一电场）、螺旋线（第二、三电场） 同极距规格：400mm 绝缘子室电加热器：6台 振打装置：每炉12台 排灰机：每炉6台 灰斗：每炉6个 料位计：18个 浊度仪：每炉1台 电除尘器基本类型：单区 除灰方式：干除灰、湿除灰 三、电气技术规范 4.1 电源 额定绝缘电压：660V 额定频率：50Hz 额定工作电压：主供电路：380V AC； 辅助电路：380/220V AC； 除尘器及其辅助设备属Ⅱ类负荷，需方提供二路独立电源。 电源为交流380/220V，三相四线，50赫兹。 4.1.2 电源电压波动范围：
院系：环境学院教研室：环境工程教师：胡志光
电除尘器供电技术课程教案 注：表中（）选项请打“∨”
教案：第四章微机控制高压静电除尘用整流设备（6学时） 一、教学目标及基本要求 了解熟悉微机控制高压供电设备的组成、作用和性能特点，掌握电除尘器H型高压供电设备主电路的工作原理和DAVC控制器的组成、性能和工作原理。 二、教学内容及学时分配 第一节GGAJ02H型高压供电设备组成和性能特点 2 学时 第二节GGAJ02H型高压供电设备主电路工作原理 2 学时 第三节DA VC控制器工作原理 2 学时 三、重点和难点 本章的重点是掌握电除尘器DA VC控制器组成和工作原理；难点是熟悉8031单片机的组成、性能和工作原理。 四、教学内容的深化和拓宽 介绍微机在电除尘器供电控制系统中的应用情况和发展趋势。通过电除尘器高压供电设备控制特性的仿真实验，进一步理解H型高压供电设备主、控电路的工作原理。 五、教学方式 采用课堂教学，并布置部分复习思考题，多与学生沟通交流，及时了解学生掌握情况，不断改进教学方式。 六、复习思考题 1．采用微机控制电除尘器供电设备有哪些优点？ 2．H型高压供电设备的性能特点有哪些？ 3．叙述GGAJ02H型高压供电设备主电路的工作原理？ 4．叙述GGAJ02H型高压供电设备启动、停机操作步骤？ 5．DA VC控制器主要由哪些器件组成？ 6．DA VC控制器面板上有哪些功能？ 7．叙述DA VC控制器的工作过程？ 第九次课的教学内容（2学时） 第一节GGAJ02H型高压供电设备组成和性能特点 一、H型设备的型号与分类 二、H型设备组成 三、H型设备的性能特点 四、H型设备的使用范围 五、H型设备的使用条件 第十次课的教学内容（2学时） 第二节GGAJ02H型高压供电设备主电路工作原理
GGAjO2W型高压静电除尘用整流设备标准化审查报告 1、产品应用领域和技术特点 1.1本产品的基本作用是将工频交流电源变换成高压直流输出，在选用适当的电极等机械装置后，配成的高压静电除尘设备，适合于工业部门的除尘、除雾、脱水、杂质分离和回收稀有金属及其它原料等各方面应用，是保护环境、发展综合利用的重要设备。 1.2本产品处理器采用美国德州仪器( Texas Instruments )全新工艺生产的16 位低功耗FLASH单片机MSP430F14,结合多年电除尘器控制理论和实践经验开发研制的，具有如下主要特点： A.具有多种智能控制特性。 B.具有自动跟踪工况、智能改变火花率、自动调整最佳控制特性等功能，达到良好的除尘效果。 C.多种故障报警和保护及自检、自恢复功能。 D.采用我司独创的全隔离无源光电信号采样、全隔离触发、软件火花检测技术， 无传统采样系统的发热元件，MCU勺集成度高、体积小、功耗低，因此极大提高了系统的可靠性和抗干扰能力。 E.全中文(5行X 10列)大液晶显示，显示内容丰富，人机界面友好，参数设定方便。 F.使用CAN现场总线技术，通讯距离远，组网方便，传输可靠。 2、产品图样、设计文件的质量及完整性 2.1产品图样齐全，图面质量符合GB4457-4460-1984《机械制图》要求，表面粗糙度标注正确，符合GB/T131-93《机械制图表面粗糙度符号、代号及其注法》，焊缝符号标注符合GB324-88《焊缝符号表示法》和GB12212-90《技术制图焊缝符号的尺寸、比例及简化表示法》，形状和位置公差的标注符合GB1182- 1184-1996《形状和位置公差》，尺寸公差的标注符合GB/T1800.1?1800.4-1999 《公差与配合》，图样中未注公差按Q/FJWD104-200毬电除尘器图样上未注公差》的规定，图样的技术要求书写简明，图纸编号、责任签署符合企业标准
山东久泰能源动力部 锅炉工段电除尘规程 编写： 审核： 批准： 山东久泰化工科技股份有限公司
前言 1、目的 规范岗位人员的操作方法，提高岗位人员的业务技术水平和操作技能，以保证锅炉烟气合格排放。 2、适应范围 适用于动力部锅炉工段 3、职责 3.1车间负责监督本作业指导书的执行情况。 3.2本工段负责落实检查考核。 3.3班长负责本班的生产工艺执行情况，督导人员完成各自的工作任务。 3.4负责运转设备的日常维护与保养，杜绝跑冒滴漏。 3.5发现异常现象应及时处理，处理不了应及时上报。
目录 第一章概述 第二章静电除尘器设备简介 第三章试运行与运行规程 3.1运行前的检查 3.2分部套试运行 3.3试运行前的调试与测试 3.4电除尘器的试运行 3.5电除尘器的运行 第四章维护与保养 4.1运行值班 4.2电气维修与保养 4.3设备维护与保养 4.4电除尘器的小修 4.5电除尘器的中修 4.6电除尘器的大修 第五章电除尘器运行中—故障及处理方法
第一章概述 久泰能源集团热电工程FAA#3.75M-71-82-A2静电除尘器，用于热电厂130t/H烟煤锅炉烟气的净化，根据电厂平面布置的要求，每台锅炉配置一台电除尘器，并列不至于空气预热器和引风机之间，由烟道连接。该除尘器由山大科技有限公司设计，由临沂锅炉厂生产。 第二章静电除尘器设备简介 1、电除尘器是一种高效的除尘设备。它机构庞大，整体无法运输，很多零部件在制造厂里组装到最大成都后出厂，最终在现场拼装成整体，因此现场安装的质量，将直接影响到电除尘器的性能。同时电除尘器在现场安装时工作量较大，要求也很高所以安装公司一定要认真，科学、仔细。 （1）FAA#3.75M-71-82-A2型除尘器主要技术参数 1、2#电除尘主要技术参数 电除尘器有效流通面积63m2 电除尘器电场数3个 电除尘器单电场长度 3.75m 同极距400mm 通道数18个 电除尘器电场高度8.5m 阴极型式螺旋线
第一章概述 一、产品型号和名称 1、产品名称：GGAJ02—□高压硅整流变压器。 2、产品型号含义如下： 变压器类别（C表示侧出线，正出线省略标注；M表示全 密封，敞开式省略标注；YT表示一体化，G表示高阻抗， 低阻抗省略标注） 表示额定输出直流电压（平均值） 表示额定输出直流电流（平均值） 表示调压方式为晶闸管调压 表示冷却方式为油浸自冷 表示高压用 表示硅整流 二、种类及特点： 1、变压器的组成：升压变压器＋整流器组成。 2、特点：（1）阻抗电压高。（2）油温升低40K（电力变为55K） 3、变压器形式：按性能分有三种（1）低阻抗变压器加电抗器。（2）高阻抗变压器：它是将阻抗电压值设计在变压器中，免去一个电抗器，给设计、制造、安装提供了更多的方便。（3）一体化（YTC）变压器（新型变压器）：是我公司结合高阻抗和低阻抗变压器的技术优点而研制开发的新一代电除尘用整流变压器，具有较高的性价比。按出线方式分有两种：（1）侧出线，也称户外式；（2）正出线，也称户内式。按铁心结构分：壳式和芯式两种。 第二章主要技术性能和技术参数 一、产品使用条件 1、海拔不超过1000m，若海拔高于1000m时，按GB/T3859.2中附录B作相应修正，并按实际海拔高度设计（特殊设计）。这是因为当海拔高度超过1000m时，由于空气稀薄，影响了绝缘和散热。当H> 1000m，每升高100m，外绝缘间隙增加1％；温升限值降低1K。 2、环境温度不高于+40℃，不低于变压器油所规定的凝点温度；当环境温度高于+40℃时，按实际环境温度设计（特殊设计）。 3、空气最大相对湿度为90%（相当于空气20±5℃时）。 4、无剧烈振动和冲击，垂直倾斜度不超过5%。 5、运行地点无导电爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。 6、输入交流电压为单相380V，电压的持续波动范围不超过额定值的±10%。 7、输入交流电压频率50Hz，频率波动范围不超过±2%。 8、如果要求设备在特殊工作条件使用，用户应在订货时提出并与我公司协商。 二、主要技术参数 Z
篇一：旋风除尘器说明书(南京工程) 实验一数据采集旋风除尘器 设备型号：cjk02 一、实验目的和设备特点 通过本实验掌握旋风除尘器性能测定的主要内容和方法，并且对影响旋风除尘器性能的主要因素有较全面的了解。 1、管道中各点流速和气体流量的测定 2、旋风除尘器的压力损失和阻力系数的测定 3、旋风除尘器的除尘效率的测定设备特点： 1、可测定旋风除尘器除尘效率。 2、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。 3、配有微电脑粉尘浓度检测系统（能在线监测进口处与出口处含尘浓度的变化、并具有数据采集与直接打印输出功能、）。 4、装置配有微电脑风量、风压检测系统（能在线监测各段的风压、风速、风量，并具有数据采集与直接打印输出功能）。 5、设备带有机械自动发尘装置、发尘量可精确控制调节。 6、设备配有气尘混合系统，使风管内的粉尘分布均匀、取样检测更精确。 7、处理风量、进尘浓度等可自行调节。 8、该装置可在线数据采集、也可备用数据采集接口、设备系统还在净化设备前后配有人工采样口。 二、技术条件与指标 1、环境温度：5℃～40℃ 2、风量：400~700m3/h； 3、风压：270~290mmh2o； 4、除尘效率：75%~85%； 5、压力降：<2000pa； 6、气体含尘浓度：<50g/ m3； 7、风机：风量480m3/h，风压1300pa； 8、尾气收集装置含收集罩、收集管道； 9、控制屏和框架均为不锈钢； 10、规格：≥2000mm×550mm×2000mm； 11、电源电压：220v/380v 三相四线制功率1200w。 三、实验原理 1、气体温度和含湿量的测定 由于除尘系统吸入的是室内空气，所以近似用室内空气的温度和湿度代表管道内气流的温度ts和湿度yw。由挂在室内的干湿球温度计测量的干球温度和湿度温度，可查得空气的相对湿度ф，由干球温度可查得相应的饱和水蒸气压力pv，则空气所含水蒸气的体积分数 yw=фpv （式1） pa 式中 pv饱和水蒸气压力，kpa pa 当地大气压力， kpa 2、管道中各点气流速度的测定 本实验用测压管和u型管压力计或（倾斜微压计）测定管道中各测点的动压pk 和静压ps 。各点的流 速按下式计算。v=kp 2pk ? ?m/s? （式2） 式中 kp皮托管的校正系数pk各点气流的动压, paρ测定断面上气流的密度,kg/m 气流的密度可按下式计算ρ=2.696[1.293(1- yw )+0.804 yw ] 3 p?3s
静电除尘器操作保养规程 静电除尘器是一种常见的空气净化设备，广泛用于工业生产和空气净化领域。为了保证静电除尘器的正常运行和使用寿命，以下是使用静电除尘器的操作保养规程。 操作规程 1.在操作前，确认静电除尘器已经正确安装并接通电源，电 源线路无损坏和短路情况。 2.静电除尘器有多种工作模式，应根据实际情况选择合适的 模式。通常有手动模式和自动模式，手动模式需要手动控制开关控制除尘器的工作，自动模式可以根据监测到的空气污染程度自动开启除尘器工作。 3.当静电除尘器运行时，严禁触摸静电除尘器以及靠近静电 除尘器等操作，以避免危险情况的发生。 4.在静电除尘器运行过程中，如出现异常情况，应及时停机 并进行排查处理，以免引起事故。 维护保养规程 1.每日对静电除尘器进行外观检查，包括清洁设备外壳、连 线等，确保设备无松散和损坏部位。 2.定期清洁设备的高压电极和收集电极，清除积尘和杂物， 一般建议每隔两至三个月进行清洁。 3.定期检查静电除尘器的电源线，有无损坏或破损。
4.定期进行除尘效果的检测，并记录和分析数据，发现问题 及时处理。 5.静电除尘器需要定期更换滤网和滤芯，具体更换时间根据 使用频率和使用环境而定。 注意事项 1.在使用静电除尘器时，应根据使用环境调整除尘器的工作 模式，避免因工作模式不当导致设备失效。 2.在清洁静电除尘器时，需注意安全操作，切勿用硬物或锐 器对电极进行清理。 3.更换滤网和滤芯时，需使用原装配件，并按照说明书操作。 同时，更换过程中需注意电源的关闭和拔插操作。 4.静电除尘器定期维护保养是保证设备正常运行和使用寿命 的重要保证，定期检查和维护能有效避免设备故障和事故的发生。 结论 以上是静电除尘器的操作保养规程，需要注意的是，在使用静电除 尘器时需按照操作规程进行操作，遵循注意事项和维护保养规程，以 保证设备的正常运行和使用寿命。同时，合理选择和使用静电除尘器 也是重要的环保行动，能有效减少工业和生活领域的空气污染，为我 们的环境贡献一份力量。
静电除尘器操作步骤说明书 一、产品概述 静电除尘器是一种常用于工业生产中的空气净化设备，能够有效去除空气中的颗粒物和粉尘，提高工作环境的清洁度。本说明书将详细介绍静电除尘器的操作步骤，以确保用户正确操作设备。 二、安全须知 1. 在操作静电除尘器之前，请确保设备已经断开电源，并进行必要的维护清洁。 2. 使用静电除尘器时，应避免与设备触电，以免发生意外事故。 3. 不得将手指或其他物体伸入设备内部，以防止受伤或引发故障。 4. 若发现设备有任何异常情况或故障，请立即停止使用并联系专业人员进行检修。 三、操作步骤 1. 准备工作 在使用静电除尘器之前，确保以下工作已完成： - 检查电源：确保设备已连接到正常的电源供应，电源插头已牢固插入插座。 - 检查电子线路：检查设备内部的电子线路是否完好无损。
- 检查滤网：检查滤网是否干净，如有需要，可按照说明书进行清 洗或更换。 - 检查电极：检查设备内部的电极是否清洁无尘，如有需要，可使 用干净的软布轻轻擦拭。 2. 开始操作 按下以下步骤进行静电除尘器的操作： 步骤1：打开电源 将电源开关拨至“开启”位置，此时设备即开始运行，电源指示灯亮起。 步骤2：调节吸风力度 根据实际需要，通过旋转风量调节旋钮，调节静电除尘器的吸风力度。旋钮向左旋转可降低吸风力度，旋钮向右旋转可增加吸风力度。 步骤3：等待过滤 设备开始运行后，静电除尘器将吸入空气，并通过电极产生静电力场，颗粒物和粉尘被静电力场吸附。此时，请耐心等待过滤过程完成。 步骤4：关闭电源 使用完毕后，将电源开关拨至“关闭”位置，设备即停止运行，电源 指示灯熄灭。断开电源插头，确保设备彻底断电。 四、维护保养
除尘器技术协议书(煤电股份有限公司综合利用电厂电除尘 器设备技术协议) 技术协议书需方煤电股份有限公司煤泥煤矸石综合利用电厂供方环保工程有限公司设计设计研究院第一部分电除尘器技术规范要求第一条、总则1.1本协议书适用于煤电股份有限公司煤泥煤矸石综合利用电厂3台75t/h循环流化床锅炉配套的电除尘器,包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本协议书和工业标准的优质产品。 1.3本协议书为订货合同的附件，是合同不可分割的组成部分。 1.4除在技术协议中对标书内容修改外，其它标书的一切要求均应予以执行。 1.5招标书和技术协议所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。 1.6本工程地处低海拔地区，燃料（煤泥、矸石）含硫量低，水份相对较高。 请供方对电除尘器设计中涉及的各主要技术参数的取值和相应的各种结构措施给予充分的关注和合理的计算。 第二条设计要求2.1设备名称静电除尘器2.2规格型号 JDW20/10.5/3×7/0.42.3每台除尘器入口烟气量200000m3/h2.4除尘器入口烟气温度148℃2.5除尘器入口含尘量48g/Nm32.6设计效率
99.74%2.7保证效率99.67≥%2.8设计压力-6000～+2000Pa2.9本体阻力≤200Pa2.10本体漏风率≤2%2.11年运行小时数不少于7200小时2.12电场数3个2.13通流面积:84m22.14通道数20个2.15电场长度10.5m2.16电场高度10.5m2.17电场风速0.66m/s2.18烟气停留时间15.9s2.19总集尘面积4410m22.20总集尘面积 79.38m2/m3/s2.21电晕线形式RS132管形芒刺线2.22收尘极形式480C2.23气流分布板形式阻流加导流2.24硅整流变压器 GGAj02-0.8A/72KV-HW第三条设计条件与环境条件3.1系统概况 3.1.1锅炉技术参数锅炉制造厂家济南锅炉厂锅炉型号YG—75/5.3—M21次高温次高压循环流化床锅炉汽水循环方式单汽包自然循环额定连续蒸发量75t/h最大计算耗煤量13.87t/h3.1.2空气予热器型式管箱式设计过剩空气系数1.5～1.73.1.3其他除渣方式锅炉底渣采用干式机械除渣除灰方式除尘器飞灰采用正压浓相气力输送引风机型式变频调速离心风机。 特殊工况辅以挡板调节3.2燃煤性质设计煤种公司选煤厂生产的煤泥、煤矸石校核煤种产地煤质分析项目符号单位设计煤种校核煤种煤质收到基全水分Mt.ar%空气干燥基水分Mad%收到基灰分Aar%干燥无灰基挥发分Vdaf%低位发热量Q.ar MJ/kg Q.ar Kcal/kg收到基碳Car%收到基氢Har%收到基氧Oar%收到基氮Nar%收到基全硫St.ar%哈氏可磨指数HGI灰变形温度DT℃灰软化温度ST℃灰半球温度HT℃灰流动温度FT℃3.6厂址气象和地理条件序号名称单位数值1海拔高度m32.02当地大气压力kPa101.03年平均最高气温℃4年平均最低

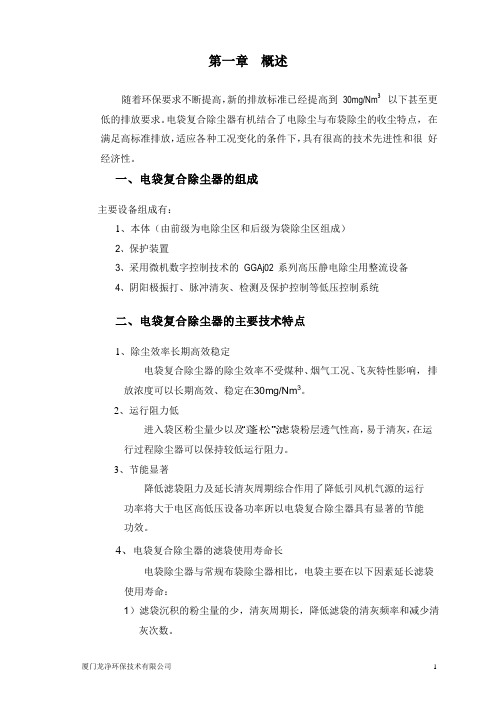

第一章概述 随着环保要求不断提高，的排放标准已经提高到30mg/N3m以下甚至更低的排放要求。电袋复合除尘器有机结合了电除尘与布袋除尘的收尘特点，在满足高标准排放，适应各种工况变化的条件下，具有很高的技术先进性和很好经济性。 一、电袋复合除尘器的组成 主要设备组成有： 1、本体〔由前级为电除尘区和后级为袋除尘区组成〕 2、保护装置 3、承受微机数字掌握技术的GGAj02系列高压静电除尘用整流设备 4、阴阳极振打、脉冲清灰、检测及保护掌握等低压掌握系统 二、电袋复合除尘器的主要技术特点 1、除尘效率长期高效稳定 电袋复合除尘器的除尘效率不受煤种、烟气工况、飞灰特性影响，排放浓度可以长期高效、稳定在30mg/Nm3。 2、运行阻力低 进入袋区粉尘量少以及“ 蓬松”滤袋粉层透气性高，易于清灰，在运行过程除尘器可以保持较低运行阻力。 3、节能显著 降低滤袋阻力及延长清灰周期综合作用了降低引风机、气源的运行功率将大于电区凹凸压设备功率，所以电袋复合除尘器具有显著的节能 成效。 4、电袋复合除尘器的滤袋使用寿命长 电袋除尘器与常规布袋除尘器相比，电袋主要在以下因素延长滤袋使用寿命：1〕滤袋沉积的粉尘量的少，清灰周期长，降低滤袋的清灰频率和削减清灰次数。
2）粉尘简洁清灰，在线清灰削减滤袋气布比波动，低压脉冲降低清灰气流冲刷力。 3）滤袋粉饼的透气性能好，运行阻力低，滤袋的强度负荷小降低疲乏强度而延长滤料使用寿命。 4）前级电除尘区去除大局部粗颗粒粉尘，可以避开粗大粉尘产生的冲刷磨损。 5、电袋复合除尘器的运行、维护费用低 除尘器中的袋收尘占除尘器大局部本钱，削减袋收尘局部的本钱和延长滤袋的使用寿命可以降低滤袋的更换维护费用；降低运行阻力可以节约风机的电消耗用；清灰周期长可以节约压缩空气消耗量，即削减空压机的电消耗用。电袋复合除尘器的运行、维护费用大大低于纯布袋除尘器。 三、主要用途及适用范围 电袋复合除尘器主要应用于排放要求在30mg/Nm3 以下的燃煤锅炉、建材、冶金、化工等行业炉窑工业烟尘收集。对高比阻粉尘，承受电除尘器很难达标的改造工程更显优越性。 四、术语 ⏹电场风速：指流经电除尘区断面的烟气流速，表示单位为m/s.。 ⏹过滤风速：指烟气流透过滤袋的速度，也称气布比，反映单位滤袋面积 处理烟气量的关系，表示单位为m/min。 ⏹分室：在除尘器内部由假设干数量滤袋组成的单元，且含尘烟气或净气 具有独立的气流通道，该单元就称为室。单台布袋除尘器由假设干数 量的室组成。 ⏹总过滤面积：指单台除尘器滤袋面积的总和，单位为m2。 ⏹单室过滤面积：指每个分室滤袋面积的总和，单位为m2。 ⏹脉冲喷吹：指滤袋清灰的类型方式，清灰时瞬间脉冲气流与烟气流反向 喷射进入滤袋。 ⏹脉冲压力：指脉冲阀工作前与脉冲阀连通的气包所设定的压缩空气压
概述 DSP-I 电除尘高压静电微灵活能把握器是在原DJ-96 型高压静电把握器的根底上升级换代产品，它不仅保存了原产品的先进把握模式承受小液晶显示为客户降低了本钱，而且增加了的把握方式，针对高比电阻粉尘，易产生反电晕的特性，提出了的把握理念，有效的抑制电晕的形式，提高了收尘效果和节约了能源节能可达百分之三十，并且还承受了先进的单片机和液晶汉字显示，在操作性和直观性上更加的简洁易懂。该把握器有如下特点： 1、把握器承受了先进的DSP 和外围芯片，且有功能强、构造简洁、牢靠性高等优点。 2、依据电场中电压电流波形变化的分析，能格外准确性的推断闪络，并作出最正确的处理，闪络处理上实行了下降幅度小，上升速度快，不封锁可控硅的方法，能向电场供给最大的有效电晕功率。 3、供给多种供电运行方式，可满足各种不同工况条件的要求。 4、操作使用便利，设备的开机，停机，参数显示，参数设定，运行方式的变换都可通过操 作面板上键盘实现。 5、承受液晶显示屏，可便利地用汉字显示各种参数名称和参数值，使数显示直观、明白。 6、保护功能完善，具有十多种故障保护和报报警功能。 7、具有RS485 通讯接口，可便利地实现远把握，可以接驳DCS 中心集中把握系统。
设备按装 拆封 1、设备开箱后，应检查设备的部件、附件、备件和技术文件是否齐全。 2、检查把握柜经运输后仪表有无损坏，紧固件有无松动。 3、把握柜内各部件有无松脱现象，觉察特别应准时处理，不能修复的可与公司技术部门联 系。 4、检查高压硅整流变压器油箱、油枕及瓷瓶等有无损伤、渗漏油现象。 安装 1、把握柜应安装在平坦的平面上，建议装在槽钢上，这样有利于固定，把握柜的外壳又简 洁接地。 2、高压硅整流变压器可安装在钢轨或槽钢上，对于安装在户外的高压硅整流变压器建议用 户在其上加装简洁的防雨棚构造。 3、按图纸的要求进展接线，留意电源进线和把握柜到变压器之间的连线应按额定电流要求 选用适宜截面的导线，二次电压、二次电流取样线、油温取样线应用屏蔽线，连接时应按编号接钱。 4、用仪表检查全部连线以确认连接的正确牢靠。 5、整流变压器的接地端连接至负载的阳极的地母线，承受10 平方以上多股铜芯导线。 6、把握柜的接地端、整流变压器的接地端以及负载接地端地必需格外牢靠接地，其接地电 阻不得大于2 欧姆 使用条件 1、把握柜使用环境温度为0-40℃。高压硅整流使用的环境温度为不高于+40℃，不低于变 压器油所规定的凝点温度。 2、空气最大的相对温度不超过90%〔在相当于空气温度20±5℃时〕。 3、设备四周的气体应无导电尘埃和含有腐蚀金属或绝缘材料的气体或蒸气存在。
目录 第一章电除尘器工作机理和性能特点 第一节概述 第二节电除尘器的特点 第三节电除尘器的工作机理 第四节电除尘器的分类 第五节影响除尘器性能的主要因素 第二章电除尘器高压供电系统 第一节电除尘器常规供电设备（GGAJ02系列）的主要特点和技术参数第二节高压供电设备主回路电路 第三节操作控制回路工作过程 第四节微机控制器的工作原理 第三章电除尘低压控制系统 第一节电除尘低压控制系统概述 第二节低压系统常用控制方式和特点 第三节低压设备控制回路 3.1 顶部电磁振打控制 3.2 侧部振打控制 3.3 加热控制
3.4 卸灰、输灰控制 3.5 安全联锁系统 第四节低压控制系统的现场调试和故障处理 第四章电除尘器电气系统的现场运行与维护第一节电除尘器高压供电设备的现场调试 1.1 电除尘器冷态升压试验 1.2 电除尘器通烟状态下的热态调试 第二节电除尘器电气设备的维护管理 第三节电除尘器常见故障及处理
第一章电除尘器工作机理和性能特点 第一节概述 随着工业的发展和社会对保护环境治理大气污染的要求日趋严格, 电除尘器以其除尘效率高、阻力低、适应性广等显著特点得到广泛的应用。 电除尘器的发明基于静电效应。第一台成功应用的电除尘器的建造完成于近一百年前。1907年美国加利福尼亚大学教授科特雷尔（F.G.Cottrell）制造一台用于抑制硫酸酸雾的除尘器，这台除尘器采用同步机械整流器输出直流电压供电。此后直到二十世纪五十年代的硒整流器出现和六十年代发明固体硅整流器之后，作为电除尘应用的关键的高压供电技术得到突破，电除尘器开始在各行业获得广泛的应用。 第二节电除尘器的特点 2.1 除尘器的分类 工业除尘器通常可分为如下几类以及它们的组合： a、机械除尘器：如沉降室、旋风除尘器、惯性除尘器 b、电除尘器 c、袋式除尘器 d、湿式除尘器 2.2 电除尘器和其它除尘器相比具有如下特点： a、除尘效率高：通常状态下三个电场可达99%，可按模块组合方式达 到要求的收尘效率。 b、运行能耗低：电除尘器阻力小，一般仅有300Pa左右，约为布袋的 1/5。高压供电、加热和振打等能耗占较小的比例。 c、处理风量大：单台除尘器可达每小时数百万立方标米，可用模块方
第一章电除尘设备技术规范 1 本体技术规范 型式:卧式单室三电场干式板式静电除尘器. 型号:FAA33*37.5M-80-115-A2 配套台数:1台/炉. 制造厂家:上海冶金矿山机械厂 除尘效率:＞99.3% 烟气流通面积:92m2 烟气温度:140℃ 除尘器入口烟气露点温度:≤85℃（设计煤种加加碳酸钙） 85℃(设计煤种不加碳酸钙) 漏风率＜2.5% 电场数:3电场 电场内工作负压: ≤-8.7KPa 1. 12 电场有效长度:3.75m 电场有效宽度:8.430m 总电场长度:m 每个Bvssec集中面积: m2 总集尘面积: m2 阳极板振打方式:顶传动自由落锤式面振打. 阴极线振打方式:顶传动自由落锤式侧面振打. 1.19 阳极板形式:GS3-750C型. 阳极板材质SPCC 阳极板总有效面积5434 m2 阴极线形式:螺旋线. 阴极板材质：高铬高镍不锈钢阴极板总长10100 m 阳极板宽度:750mm. 阳极板高度:m. 同极间距:400mm. 通道数:20. 电场供电方式:. 阳极振打电机型号规格： BWY130A-59*17-0.25 3台0.25KW 阴极振打电机型号规格：XLED0.37-63 i=595 3台0.4KW 灰仓振打电机型号规格：ZW-3 30.5KW 阴极瓷轴电加热器规格数量: 绝缘子室电加热器:. 排灰阀传动电机规格: 集尘均流板振动器规格:. 电动葫芦: CD13-40D AC380V 1台 4.9KW 灰斗蒸汽加热参数: 温度≥140℃压力≥Pa 气量:每只灰斗m3/h 1.33 每只灰斗排灰量估算(T/h). 一电场：5 二电场: 0.92 三电场：0.16 灰斗数:3个/台. 箱型水封式冲灰器:个/台. 灰斗保温装置:3套/台. 阳极板排数:21. 阳极振打系统：套/台.
电除尘器知识培训教材 目录 第一章电除尘器的大体知识 第二章电除尘器的除尘原理 第三章BE型电除尘器的本体结构 第四章电除尘高压控制系统 第五章电除尘低压控制系统 第六章高压硅整流变压器的结构特点和保护 第七章电除尘器调试保护 第八章电除尘器常见故障原因分析及其处置 第一章电除尘器的大体知识 电除尘器是利用电力进行除尘的装置，是净化含尘气体最有效的环保设备 之一。 电除尘器具有以下明显的长处： 1．除尘效率高：设计合理的电除尘器除尘效率可达到99%以上。 2．阻力损失小：一般电除尘器的阻力小于294Pa，有的阻力要求更高。 3．能处置高温烟气：一般电除尘器用于处置250℃以下的烟气，经特殊设计，可处理350℃乃至500℃以上的烟气。 4．能处置大的烟气量。 5．能捕集侵蚀性强的物质：采用特殊结构的电除尘器可捕集侵蚀性强的物质。6．运行费用低：由于运动部件少，电耗低，正常情况保护工作量小，相应的日常运行费用低。
7．对不同粒径的粉尘进行分类捕集。 但电除尘器也存在以下缺点： 1．一次投资大： 2．应用范围受粉尘比电阻的限制：4×10 电除尘器最适合的比电阻范围为10 ＜ρ＜5×10 （Ω．Cm）。 3．不能捕集有害气体。 4．对制造、安装和操作水平要求较高。 5．钢材消耗大。 一、电除尘器的分类 电除尘器的分类方式很多，主要有以下几种： 1．按清灰方式分为干式、半湿式、湿式电除尘器及雾状粒子捕集器。 干式电除尘器易产生粉尘二次飞扬。 湿式电除尘器需进行二次处置。 2．按烟气在电除尘器内的运动方向分为立式和卧式电除尘器。 烟气在电除尘器内自下而上作垂直运动的称为立式电除尘器。 烟气在电除尘器内沿水平方向运动的称为卧式电除尘器。 3．按电除尘器的形式分为管式和板式电除尘器。 管式电除尘器主要用于处置烟气量小的场合。 板式电除尘器应用普遍。 4．按收尘板和电晕极的配置分为单区和双区电除尘器。 收尘极与电晕极布置在同一区域内的为单区电除尘器，其应用最为普遍。 收尘极与电晕极布置在两个不同区域内的为双区电除尘器。
