天正电气绘图要点
1、点击“平面设备”—“沿墙布置”，分别选“插座”或“箱柜”，
在平面图中布置配电箱和插座。
2、根据现场实际，布置电散热器。
3、点击“导线”—“平面布置”，设置回路编号名称、设置“自由
连接”后绘制管线。
4、点击“导线”—“插入引线”，对垂直引上引下点进行标注。
5、点击“变配电室”—“绘制桥架”，设置桥架实际规格后绘制桥
架。
6、点击“标注统计”—“引出标注”，编辑文字后，对配电箱名称、
回路编号、引上引下点处分别进行文字标注。

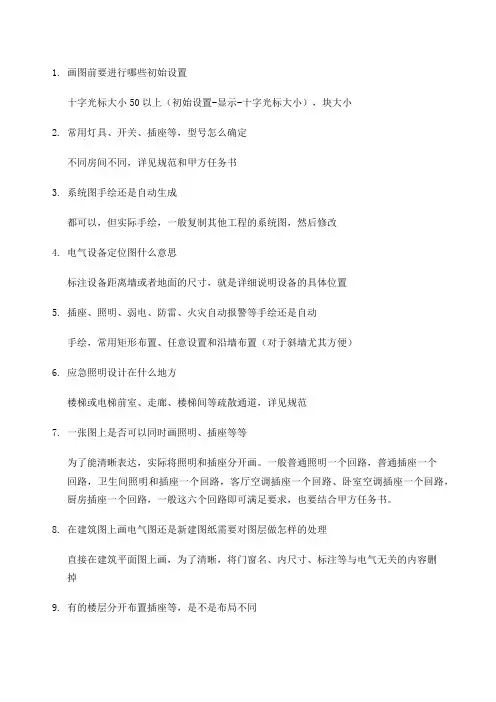

1.画图前要进行哪些初始设置 十字光标大小50以上（初始设置-显示-十字光标大小），块大小 2.常用灯具、开关、插座等，型号怎么确定 不同房间不同，详见规范和甲方任务书 3.系统图手绘还是自动生成 都可以，但实际手绘，一般复制其他工程的系统图，然后修改 4.电气设备定位图什么意思 标注设备距离墙或者地面的尺寸，就是详细说明设备的具体位置 5.插座、照明、弱电、防雷、火灾自动报警等手绘还是自动 手绘，常用矩形布置、任意设置和沿墙布置（对于斜墙尤其方便） 6.应急照明设计在什么地方 楼梯或电梯前室、走廊、楼梯间等疏散通道，详见规范 7.一张图上是否可以同时画照明、插座等等 为了能清晰表达，实际将照明和插座分开画。一般普通照明一个回路，普通插座一个回路，卫生间照明和插座一个回路，客厅空调插座一个回路、卧室空调插座一个回路，厨房插座一个回路，一般这六个回路即可满足要求，也要结合甲方任务书。 8.在建筑图上画电气图还是新建图纸需要对图层做怎样的处理 直接在建筑平面图上画，为了清晰，将门窗名、内尺寸、标注等与电气无关的内容删掉 9.有的楼层分开布置插座等，是不是布局不同
是的，布局完全相同的楼层可以合并在一张图纸上（如一~二十层插座平面图），不同的地方要标注，标注表达不清晰就要另外增加图纸布置 10.先画系统图再布线 先布线，最后画系统图。 11.什么是炸开 分解对象 12.怎么批量删除门窗名 框选全部门窗所在区域，然后执行命令。 13.墙线和窗线为什么有好多条 平面图为从上往下看的剖面图，有多少线就画多少， 14.各种导线一般为多宽常用什么颜色导线标注一般标哪些初始设置有哪些画图前怎么设 置导线宽度（几何尺寸） 导线宽度打印蓝图能够看清导线即可，画图时注意图纸比例要与建筑相一致；颜色自己设定；标注回路编号、导线根数、型号等；初始设置一般设置导线截面、线型、颜色等； 15.搞清楚浴室分区 详见技术措施P205 16.是否需要对每个设备选择回路 实际绘图并不需要 17.阳台插座选择 一般情况下，阳台设置太阳能辅助加热插座和洗衣机插座。
1.画图前要进行哪些初始设置？ 十字光标大小50以上（初始设置-显示-十字光标大小），块大小 2.常用灯具、开关、插座等，型号怎么确定？ 不同房间不同，详见规范和甲方任务书 3.系统图手绘还是自动生成？ 都可以，但实际手绘，一般复制其他工程的系统图，然后修改 4.电气设备定位图什么意思？ 标注设备距离墙或者地面的尺寸，就是详细说明设备的具体位置 5.插座、照明、弱电、防雷、火灾自动报警等手绘还是自动？ 手绘，常用矩形布置、任意设置和沿墙布置（对于斜墙尤其方便） 6.应急照明设计在什么地方？ 楼梯或电梯前室、走廊、楼梯间等疏散通道，详见规范 7.一张图上是否可以同时画照明、插座等等？ 为了能清晰表达，实际将照明和插座分开画。一般普通照明一个回路，普通插座一个回路，卫生间照明和插座一个回路，客厅空调插座一个回路、卧室空调插座一个回路，厨房插座一个回路，一般这六个回路即可满足要求，也要结合甲方任务书。 8.在建筑图上画电气图还是新建图纸？需要对图层做怎样的处理？ 直接在建筑平面图上画，为了清晰，将门窗名、内尺寸、标注等与电气无关的内容删掉 9.有的楼层分开布置插座等，是不是布局不同？ 是的，布局完全相同的楼层可以合并在一张图纸上（如一~二十层插座平面图），不同的地方要标注，标注表达不清晰就要另外增加图纸布置 10.先画系统图再布线？ 先布线，最后画系统图。 11.什么是炸开？
分解对象 12.怎么批量删除门窗名？ 框选全部门窗所在区域，然后执行命令。 13.墻线和窗线为什么有好多条？ 平面图为从上往下看的剖面图，有多少线就画多少， 14.各种导线一般为多宽？常用什么颜色？导线标注一般标哪些？初始设置有哪些？画 图前怎么设置导线宽度（几何尺寸）？ 导线宽度打印蓝图能够看清导线即可，画图时注意图纸比例要与建筑相一致；颜色自己设定；标注回路编号、导线根数、型号等；初始设置一般设置导线截面、线型、颜色等； 15.搞清楚浴室分区 详见技术措施P205 16.是否需要对每个设备选择回路？ 实际绘图并不需要 17.阳台插座选择？ 一般情况下，阳台设置太阳能辅助加热插座和洗衣机插座。 18.消防一个回路包含几种设备？烟感温感放置什么地方？ 烟感或温感探测器、消火栓按钮、声光报警、手动报警按钮、送风控制阀、水流指示器、控制箱、防火阀、应急照明箱等中的若干部分；烟感温感设置详见规范。 19.火灾自动报警回路中任何一点到最近的一个手动报警按钮不超过30米！（步行距 离）扬声器为25米！ 20.怎么判断风管与桥架是否冲突？ 结合梁高、风管和桥架尺寸判断，交叉的地方要满足建筑净高。桥架水平敷设时距地高度不宜低于2.5米，垂直敷设时距地高度不宜低于1.8米。 21.桥架变径怎么实现？ 绘图时自动变径
