长春市百里伊通河水系生态治理工程串湖项目格宾石笼工程施工方案
编制人:
审核人:
审批人:
编制单位:
编制日期: 年月日
目录
第一章编制依据?1
第一节相关法律、法规 ............................ 错误!未定义书签。
1. 国家、地方法律法规 ....................... 错误!未定义书签。
第二节国家、地方标准?错误!未定义书签。
第三节施工图纸及设计变更 ........................ 错误!未定义书签。
第四节主要规范、规程、图集 ...................... 错误!未定义书签。
第五节其她?错误!未定义书签。
１. 计算依据 ................................. 错误!未定义书签。
2、施工组织设计及合同 ....................... 错误!未定义书签。第二章工程概况...................................... 错误!未定义书签。
第一节分部分项工程概况?错误!未定义书签。
1. 串湖上游段格宾石笼施工范围 ................ 错误!未定义书签。
２。宋家明沟段格宾石笼施工范围 ............. 错误!未定义书签。
3、翟家明沟段格宾石笼施工范围?错误!未定义书签。
４。串湖下游段格宾石笼施工方案?错误!未定义书签。
第二节施工重难点分析(包括施工与技术要求)?错误!未定义书签。
１。串湖上游公园段?错误!未定义书签。
第三章施工计划?错误!未定义书签。
第一节施工进度计划?错误!未定义书签。
１、施工进度计划控制措施 .................... 错误!未定义书签。
第二节材料与设备计划(需求计划、进场计划,材料取样标准)错误!未定义书签。
1、机械设备进场计划?错误!未定义书签。
第三节劳动力计划 ............................... 错误!未定义书签。
1. 劳动力进场计划?错误!未定义书签。
第四节材料计划 .................................. 错误!未定义书签。
1。材料进场计划 ............................. 错误!未定义书签。
第五节施工准备?错误!未定义书签。
第四章施工方法?错误!未定义书签。
第一节技术参数 .................................. 错误!未定义书签。
１. 钢丝?错误!未定义书签。
2、网片?错误!未定义书签。
3、镀层?错误!未定义书签。
4、聚合物层?错误!未定义书签。
第二节施工工艺流程?错误!未定义书签。
1. 格宾施工施工工艺流程图8?
2。格宾石笼具体施工方法 ..................... 错误!未定义书签。
第三节针对重难点采取得措施?错误!未定义书签。
1、难点分析 ................................ 错误!未定义书签。
2。解决措施 ................................ 错误!未定义书签。
３、注意事项 ................................ 错误!未定义书签。
４、材料堆场选择 ............................ 错误!未定义书签。
第四节检查验收?错误!未定义书签。
1. 原材料质量检查?错误!未定义书签。
２。施工质量检查?错误!未定义书签。
第五章质量保证措施................................. 错误!未定义书签。
第一节质量检查标准?错误!未定义书签。
1. 一般规定 ................................. 错误!未定义书签。
２。材料质量控制?错误!未定义书签。
３。格宾护垫施工质量控制?错误!未定义书签。
４、格宾挡墙施工质量控制 .................... 错误!未定义书签。
第六章施工安全、文明保证措施?错误!未定义书签。
第一节安全保证措施?错误!未定义书签。
第二节文明施工保证措施 .......................... 错误!未定义书签。
1。文明施工保证措施?错误!未定义书签。
2、环境保护 ................................. 错误!未定义书签。
3。消防保证措施?错误!未定义书签。
第七章成品保护措施?错误!未定义书签。
第八章应急预案?错误!未定义书签。
第一节分部分项工程危险源识别?错误!未定义书签。
1、一般危险源清单?错误!未定义书签。
第二节应急小组?错误!未定义书签。
1. 应急人员?错误!未定义书签。
2、人员分工 ................................. 错误!未定义书签。
第三节应急措施 .................................. 错误!未定义书签。
1。特殊条件下得施工措施 .................... 错误!未定义书签。
２. 现场突发事件施工应急措施?错误!未定义书签。
第一章编制依据
第一节相关法律、法规
1.国家、地方法律法规
（1）《长春市百里伊通河水系生态治理工程串湖流域项目工程总承包招标文件》（2）《长春市百里伊通河水系生态治理工程串湖流域项目工程总承包投标文件》（3）水利工程堤防护岸施工图设计图纸、水利工程土方施工图设计图纸
第四节主要规范、规程、图集
1.计算依据
（1）建筑施工图及施工组织设计
（2）GB５０500-2008《建设工程工程量清单计价规范》
（3）吉林省建设工程费用定额(JLＪD-JZ-2０１4)
（4）《吉林省建设工程造价管理办法》(吉林省人民政府令第2２2号)
（5）合同条款、工程规范及业主要求
2.施工组织设计及合同
依据《长春串湖项目水利施工组织设计》及与业主签订得施工总承包合同、
第一节分部分项工程概况
1.串湖上游段格宾石笼施工范围
本段工程治理河道6、542km,主河道桩号C6+403~C12+９45段。堤防工程总长３、0１4ｋm,左堤防长2、00９km,即CZ5+2５３～CZ6+546、CZ6＋７7２～CZ7+182,右堤防长1。00５km,即CY５＋1９２～CY５+３10、CY5+５63～CY6+450。
2.宋家明沟段格宾石笼施工范围
本段工程治理河道３。1０９km,主河道桩号Ｓ０+000~S0+310与Ｓ1+569~Ｓ4+36８段,堤防工程总长4.８39ｋm,左堤防长2、４７4km,即Ｓ库下左０+014~S库下左0＋4４6,、SZ0+03５～ＳZ2+０77,右堤防长２。3６５ｋｍ,即S库下右０+０20～S库下右0+357、ＳＹ0+0３2～ＳY2+060、
3.翟家明沟段格宾石笼施工范围
本工程治理河道4、47９km,主河道桩号Ｚ0+039～Ｚ4+518。堤防工程总长8、957k ｍ,左堤防长4。47５km,即ZZ0＋0０0～ＺZ４+475,右堤防长4、482km,即ＺZ0+０00～Z Ｚ４+482。
4.串湖下游段格宾石笼施工方案
本段工程治理河道5。２46ｋm,主河道桩号C０＋２82~C6+403段,其中主河道桩号C0+２8２～C1+２98段,河道断面采用复式梯形断面,主河道桩号C1+298～C6+403段,河道断面采用单式梯形断面。堤防总长10、１8８km,左堤防长5。１２3km,即CＺ0+13０～CZ5+25３,右堤防长５、０６５ｋm,即CY０+1２7～ＣＹ5＋１92。堤防迎水侧边坡1:3、０,背水侧边坡１:2、5,堤顶宽8。0m。
第二节施工重难点分析(包括施工与技术要求)
1.串湖上游公园段
1.1.串湖上游公园段河道两岸树木较多,且间距较小,无法满足大型机械施工作业,石笼网片及填充石料运输困难。石料、格宾网片等材料运输至施工部位需采用小型装载机倒运至岸坡,再人工搬运至坡脚施工部位。倒运过程中需要注意保护河道两侧树木与公园内人行道等其她公共设施。
1.2.串湖上游公园段格宾石笼施工部位为现状河道岸坡坡脚,河道内河道水量较大,上游西安大路暗渠雨水也向河道内排放,格宾石笼基础施工时,河道内部不能有积水,施工前应采用水泵将水抽入排入地下雨水管线中。
1.3.公园河道底部管线较复杂,土方开挖前需要先探明管线,必要时需要进行排迁。
第一节施工进度计划
1.施工进度计划控制措施
控制工期得顺利实现就是整个工程按期与提前竣工先决条件,为了确保工期目标得实现,本着加强管理,保质创优得原则,组织一个强有利得工程项目经理部,科学管理,狠抓落实,以确保工期。施工中除严格按照建设及监理单位制定得工程计划目标进行实施与按有关规程规范执行外,特采取以下具体措施:
1.1.严格按照确定得工程项目工期目标,合理安排,均衡生产,紧紧抓住控制工期进度关键项目,采取行之有效得技术措施,保证工程整体目标得顺利实现。
1.2.做好人员、设备得准备,以最快得速度进场,做好临时道路与临设修建工作,抓紧完成施工准备,尽快形成施工高潮。特别就是关键工序,集中力量抓紧、做好技术准备,熟悉设计文件,领会设计意图。在确保工程质量得前提下做到“三快”,即进场快,临建快,开工快。
1.3.分阶段编制实施性单项工程组织设计,制定科学合理施工方案,搞好施工计划管理,保持均衡生产,施工进度分阶段控制,计划部门根据全标段工程量与总工期要求,结合施工组织设计,编制施工计划,以计划保节点工期与总工期。
1.4.施工过程中加强指挥与协调,定期召开工程分析会,根据存在得问题及时调剂人、材、财与设备,保证施工顺利施工。
1.5.充分发挥施工机械程度高得优势,在工程施工中,组织机械化一条龙作业,加强对施工机械设备管理,组织好设备配件得采购、供应,提高设备完好率与利用率,保证施工生产顺利进行,保证工程进度得落实。
1.6.针对施工中得技术难关与关键工序组织技术攻关,开展合理化建议与小改小革活动,优先采取先进得施工方法与适用得施工技术,依靠科学技术加快施工进度。
1.7.按照ISO9０01质量标准,抓好各方面得质量管理工作、处理好质量与进度之间得关系,积极开展质量管理,提高工程质量,加快施工进度。
1.8.搞好技术交底,对技术性强得工作、工序开工前进行工种培训与安全培训,在施工中组织专业队伍,加快速度,提高质量。
1.9.开展目标管理,搞好经济承包:包任务、包投资、包工期、包工程质量、包环境保护,奖惩兑现政策,提高职工得主动性、创造性、
1.10.适时组织劳动竞赛,不断掀起施工高潮。
1.11.创造良好得施工环境;一就是在建设单位指导下与其她标段有关单位建立良好得关系,在施工中密切配合,保证施工得高效率进行;二就是与当地政府及沿线群众建立融洽关系,取得支持,解决施工中得有关问题,减少干扰确保施工顺利进行。
1.1
2.抓好后勤保障工作,一切为生产服务,关心职工得物资、文化生活,使职工以饱满得热情投入施工生产。
基础土方开挖及填筑人员施工前,编写整个标段得施工组织设计及网络计划,用以
指导整个标段工程得施工,同时列出各道工序所需资源。在施工过程中不断分析进度计划与目标计划得差距,适时调整进度计划,同时调节资源,这样就把进度计划进行情况与所需资源有机得结合成整体,有效地保证进度计划得顺利实施。
具体来说,就就是要从以下几个方面入手,制定详细合理得措施,以此确保工期目标得实现、
第二节材料与设备计划(需求计划、进场计划,材料取样标准)
1.机械设备进场计划
1.劳动力进场计划
1.材料进场计划
填充石料、格宾网片、土工布等需提前进行备料。
第五节施工准备
1、施工技术准备
工程正式开工之前,在项目总工程师得组织下,详读施工设计文件,理解与掌握工程设计意图与工程结构性质,认真而详细得编写《施工组织设计》,作为整个项目施工得指导性文件。施工组织设计文件得编制,既要满足工程施工要求,又要满足工程创优得条件。单位工程与分部、分项工程开工前,编写相应得施工方案,最终使方案明确化、具体化与具有可操作性。
在施工方案得编写过程中,要会同质量、安全、劳动人事、材料、经营等部门对方案不断得修改与完善。施工方案经过监理工程师审批后,执行技术交底制度。工程管理部对各施工单位进行技术交底,各施工单位对班组技术交底,层层落实技术交底责任制。
２、施工材料准备
根据施工作业计划,机电物资部做出材料供应得年度计划、季度计划与月计划,并报监理工程师审查。材料购买工作按照ISO９００2得有关规定进行,建立合格分供方台帐,从进货渠道上保证施工质量。材料要有出厂合格证、出厂检验报告与说明书,并经过试验室会同监理工程师取样验收合格,挂牌标识备用。
３。施工通讯准备
根据本工程需要,配备专门得电话与业主、监理、设计代表联系,并配备电脑与传真机,建立现代通信网络,保证信息准确传递。与当地邮局联系,建立通讯地址。
4。施工场地准备
结合本工程需要,本着节约适用得原则,在允许范围内编制用地计划,按要求编制场平图,进行场地规划。施工机械进场后,马上进行场平,为主体工程做准备、5。施工机械设备得准备
开工之前,施工组织部门根据作业方案,组织机械设备进场,并于开工前半个月下达机械设备准备任务。设备科根据机械设备准备任务单,落实所需机械设备得数量,并根据工作任务得轻重缓急考虑适当得余量、机械修理人员对所需机械设备进行检查与维修,保证机械设备能正常运行、完好设备挂牌标识备用。为满足本工程对施工机械设备得需要,派有经验得人员负责协调并保证工程项目部提出得施工设备需要计划。
６、施工人员得准备
整个工程正式开工之前,工程部作好人员需求年计划、季度计划与月计划。分部分项开工之前,工程部根据施工作业方案,落实好所需要得各种人员、及时组织进场,并针对本工程施工任务开展再次培训,做到人人持证上岗,安全部门作好安全教育工作。为保证人员计划得落实,针对本工程特点派专人负责协调并满足工程项目提出得人员计划。
7。生活设施准备
按照施工总平面及招标书得要求,进行生活设施得设计、规划工作,全面考虑衣、食、住、行、医得设施准备,做好生活保障工作。按劳动力准备情况,规划生活设施,以少占地得原则,布置生活设施。采取可行得措施做好生活设施中得环保计划。
８、测量控制准备
组织测量人员对测量控制网进行复测,并为满足施工需要进行适当加密。复测、加密成果报监理批复认可后方可使用。对测量仪器进行效检率定,无合格证得仪器不得进入工地。
９.质量计划手册
由项目经理牵头,项目总工程师组织技术、质量等有关技术人员,按ISO90０2标准,针对本工程编制质量计划手册,确定关键过程与特殊过程,报相关部门批准执行。
10、建立地方关系
人员进场前,先与地方政府、治安部门取得联系,了解当地风俗民情、社会治安状况,办理暂住人口证、并及时将人员流动变化情况报告当地公安部门。
1１.管理及其它准备
11、1、认真学习与掌握合同条款及国家得各种法律、法规,响应招标文件得要求,建立健全各种规章制度。
11。2、组织高效精干、管理系统化、规范化得项目经理部,选配强有力得指挥领导班子、技术业务人员与施工力量,强化施工队伍得技术培训、
1１。3.在全面熟悉设计文件、设计交底与技术规范得基础上,进行现场踏勘与施工调查。对各种料场及施工道路进行调查,以便更好为施工生产服务。按要求配备满足施工需要得试验检测仪器与设备,配足配齐试验人员,按监理工程师要求,建立施工技术档案,专人负责、接桩后作好复测,埋好保护桩。施工中严格复测、复核制度,确保构造物位置准确。
11、４.根据现场收集到得情况、按工期要求、施工难易程度与人员、设备、材料准备情况,编制实施性得施工组织设计、形象进度图,按合同要求及时报监理工程师、业主批准、
11、5。根据工程需要,本着因地制宜、精打细算得原则设置临时各种设施,做好现场“三通一平”工作。
11。6、根据施工进度安排合理配制各种机具得进场计划,使用前进行调试工作,确保机械性能良好;同时超前做好材料进场计划,准备充足合格得各种施工用材料,合理安排施工进度,加强对周转性材料得周转使用工作。
第四章施工方法
第一节技术参数
1.钢丝
1.1.钢丝网用钢丝为低碳钢丝,化学成分应符合ＧB/Ｔ 70０有关规定、
1.2.钢丝网用钢丝得抗拉强度 350N/ｍm2 ~ 500 Ｎ/mm２。
1.3.钢丝网用钢丝得伸长率应不小于１0% 其她要求应符合YB/Ｔ５294有关规定。
表4。2.１。1镀锌钢丝力学性能
2.网片
2.1.网片面不允许有断丝,网片面色泽基本一致。
2.2.网片面不得有破损、锈蚀、镀层不得有裂痕、涂(镀)层不得破损。
2.3.网片得抗拉强度(顺编织方向)应大于30kＮ／m、
3.镀层
3.1.热镀锌层应均匀、连续、表面光滑,不得有裂纹与漏镀得地方、
3.2.钢丝在4倍直径得锌棒上密绕6圈,镀层表面不得有起层或开裂。
3.3.镀锌铝合金类镀层中得铝含量应不小于
4.2 %。
4.聚合物层
4.1.聚合物层所用材料得抗拉强度应不小于17Mｐa,断裂伸长率不低于2００％。
4.2.聚合物层厚度在0、4mm ~ 0.7mm之间,允许偏差为±0。1mm。
4.3.钢丝与聚合物层应紧密结合,聚合物应选用比重:PＥ 0。94 ～0、98或PVＣ1。3０～１。38。
4.4.聚合物比重得试验方法参照GB/T 103３得方法进行。
第二节施工工艺流程
1.格宾施工施工工艺流程图
2.格宾石笼具体施工方法
2.1.基础开挖
格宾石笼网箱基础采用挖掘机开挖,基底预留20公分厚采用人工挖掘整平,并进行夯实,夯实后基础地基承载力应满足设计及规范要求。基础深度及轮廓线长度、宽度应符合设计要求。
2.2.无纺布铺设
无纺布采用人工铺设,现场铺设时,先把基础平整,场内杂物清理干净。滚铺土工布应平顺,松紧适度,应与地面密贴,并应避免张拉受力、折叠、褶皱等情况发生。施工中同时应注意保护,以免划破、扎破无纺布,破损部位要及时修补、
无纺布铺设前产品应进行复检,质量必须合格,有拉裂、蠕变、老化、局部过薄得无纺布均不得使用。
2.3.格宾网箱组装
1)组装格宾网箱,按照下列步骤执行:
(1)拉直网片,组装时确保所有折缝位置正确,格宾网箱组装应按设计图示位置依次安置,并按设计要求定位,定位就是需挂线调整平整度。
(2)间隔网与网身应成９0°相交,经绑扎形成长方形或正方形格宾网箱或格宾网箱组,绑扎用扎丝连接,由边缘起连接,绑扎扎丝应与网丝同材质得钢丝,每一道绑扎应双股线并绞紧,钢丝得末端向里折。
2)构成格宾网箱得各种网片交接处绑扎,应符合以下要求:
(１)间隔网与网身得四处交角各绑扎一道;
(2)间隔网与网身交接处每间隔20ｃm－25cm处绑扎一道;
３)格宾网箱组间连接绑扎,应符合下列要求:
(1)相邻格宾网箱组得上下四角各绑扎一道;
(2)相邻格宾网箱组得上下框线或折线每间隔２0cm-25cm处绑扎一道;
(3)在绑扎相邻边框线下角一道时,如下方有格宾网箱组,应将下方格宾网箱一并绑扎连成一体;
(4)各层网箱连接完成后,可用长６米以上得木杆或铁管顺层箱边缘临时固定,保证箱体装料后边缘顺直流畅。
4)箱体封盖施工应符合下列要求
(１)封盖在顶部石料砌垒平整得基础上进行;
(2)先使用封盖夹固定每端相邻节点后再进行绑扎;
(３)封盖与格宾网箱边框相交线,每间隔２０ｃm－２5cｍ绑扎一道。
5)回填时,重型压实机械应距离格宾网箱至少1m、
6)格宾网网箱绑扎方式也可采用螺旋缠绕绑扎或采用扣件绑扎,均应符合设计要求。
7)格宾网箱组装施工时,应对墙前顺直度进行控制,可采用模板或钢管固定。
2.4.填充施工
1)填充料
填充格宾网网箱得石料规格重量应满足设计要求,严禁使用锈石、风化石等不合格
材料,石料容重应至少达到2。4t/m3。石块得尺寸一般应在1.5－２倍网目孔径之间。
石料比重γs(KN/m3)
玄武石２9、00
花岗岩2６、00
紧石灰石26.00
砂岩23。0０
软石灰石22。０0
凝灰石１7。00
(１)应同时均匀地向同层得多个箱体内投料,不允许向单格箱体内一次性投满,填充材料顶面宜适当高出结构体3cｍ－5cm,且应密实。一次性封盖并用同材质得扎丝或扣件连接。
(2)填料施工中,箱体平放,?应控制每层投料厚度在３0cm以下,并用小碎石进行密实填缝,调整箱体外形、外侧得填充石料,表面应人工或机械砌垒整平,石料间应互相搭接。
(3)用填料填满格宾网箱,石块得直径不得小于网眼直径,石块尺寸应为1。5-2倍网眼直径,不在外表面得石料尺寸允许有１５%得偏差。
(４)箱格填料时,内部连接加强钢丝应按照以下要求进行绑扎:
A、1ｍ高得格宾网网箱单元,在１/３与2/3高处进行绑扎;
B、0。5ｍ高得格宾网网箱单元在1/2高处进行绑扎;
Ｃ。水平方向保证每一个单元格至少有两组加强钢丝;
D.内连加强钢丝应连接格室得外露面及其对面、
格宾石笼开挖时采用机械开挖配合人工修整,挖掘机开挖时预留20ｃm厚土层,采用人工精修。迎水面采用１:0.5坡比进行开挖,基础开挖时,开挖线应在基础结构外边线0、５m处,以便于格宾垫施工。
第三节针对重难点采取得措施
1.难点分析
串湖上游公园段河道两岸树木较多,且树木间距一般不足3m,无法满足大型机械施工作业要求。
公园内人行步道为砂石路面,重车通行会使路面破坏。石笼网片及石料运输过程中容易损坏周围树木,因此石料需要人工运输至施工部位。
石笼网片及填充石料运输困难、石料、格宾网片等材料运输至施工部位需采用小型装载机倒运至岸坡,再人工搬运至坡脚施工部位。需要采用小型穿越树丛倒运,倒运过程中需要注意保护树木与公园内人行道等其她公共设施,给施工造成很大困难、
2.解决措施
自卸车从场区大门进入现场,将石料堆放在指定集料地点,由２20型号挖掘机装15t 自卸汽车将石料运至施工部位附近,然后采用2０型装载机将石料运送至施工部位堤岸边坡,最后采用人工搬运至施工部位。
3.注意事项
装载机在树丛间行进时,注意对树木得保护、
石料应放置在岸坡边较稳定部位,避免块石滑落伤人。
4.材料堆场选择
4.1.新月公园
新月公园北湖材料堆场
新月公园南湖材料堆场
4.2.杨家公园
杨家公园南湖材料堆场
4.3.珍珠溪公园
4.4.天嘉公园
第四节检查验收
1.原材料质量检查
1.1.格宾网片检查
检查办法:按批次抽样,送质量检测机构进行复检。质量标准:铅丝质量符合国家标准,丝径及网眼尺寸符合设计要求,韧性适中,表面镀锌均匀,无锈蚀锈斑、断丝等现
象。
1.2.石料质量检查
检查办法:目测检查。质量标准:石质坚硬、新鲜;石料粒径需大于网眼尺寸;石料内不得含有泥土、沙子及杂物。
2.施工质量检查
2.1.外露面平整度检查
检查办法:用２米长靠尺检查、靠尺紧贴被检面,被检面为坡面或平面时,靠尺以任意方向检查;被检面为曲面时,靠尺以曲面素线方向检查。每20平米检查一点。
质量标准:允许偏差± 5 cm。
2.2.几何尺寸检查
检查办法 :钢尺测量法。每１0m检查一点、
质量标准:厚度与宽度允许偏差为设计值得±5％、
2.3.护坡面坡度检查
检查办法:坡尺配合拉线检查、从坡顶至坡脚拉直线,坡尺斜边一端贴线,检查另一端(2米平距内)离线距离、沿堤向每20米检查一点。
质量标准:允许偏差± 2 cm。
2.4.基础顶或坡顶高程检查
检查办法:水准仪测量检查。每10米检查一点、
质量标准:允许偏差±5cm。
2.5.网片扎结质量检查
检查办法:目测加钢尺量距逐笼检查、
质量标准:网片与网片、笼与笼、盖网与隔网扎点间距不大于20cm。
2.6.盖网松紧度检查
检查办法:手提法检查。即用手力提盖网中部,尺量盖网离笼石顶最大距离。逐笼检查。
质量标准:不大于5cm。
2.7.密实度检查
检查办法:孔径法检查。即用直径为5ｃm得柱状体(木棒或硬管)试插石块之间孔隙,以能否插入判断。
质量标准:不可插入。可插入点数每平米不得多于2个。
第五章质量保证措施
第一节质量检查标准
1.一般规定
1.1.施工单位应建立健全完整得质量保证体系,建设、监理单位应建立相应得质量检查体系,分别承担工程质量得自检与抽检任务,实行全面质量管理。
1.2.工程质量检测人员所需资质条件以及工程质量检验得职责范围、工作程序、事故处理、数据处理等要求,均应符合《水利水电工程施工质量检验评定规程(试行)》(ＳL17６—1996)得规定。
1.3.应保证检测成果、材料检验资料得真实性,严禁伪造或任意舍弃成果与资料;质量检测记录应妥善保存,严禁涂改或自行销毁。
1.4.格宾防护工程质量应包括内在质量与外观质量。
1.5.必须在每一道工序进行自检、抽查合格后,方可继续下道工序。
1.6.质量检测部位应有代表性,且应在上面均匀分布,不得随意挑选、
1.7.隐蔽工程应会同监理一起检验,或拍照留底。
2.材料质量控制
2.1. 格宾网得规格质量应重点检查下列内容:
1）用于编织格宾网得材料得化学性能、力学指标就是否符合设计要求;
2）网孔孔径就是否符合3、1、3条要求;
3）外涂树脂薄膜质量就是否符合３、1。5条要求。
2.2.填充料得质量及规格应重点检查下列内容:
1）填充料得质量就是否符合3。2。1条规定;
2）填充料得粒径就是否符合3。２。２条规定、
2.3. 土工织物得质量控制,应重点检查下列内容:
1）透水土工织物得质量与规格就是否符合设计要求;
2）防渗土工织物得质量与规格就是否符合设计要求。
3.格宾护垫施工质量控制
3.1.铺设护垫得坡面、铺设面得平整度、土体密实度就是否符合设计要求。
3.2.检验坡面、铺设坡面得平面位置、高程就是否符合设计要求。
3.3. 检查反滤层、防渗土工膜得施工就是否符合
4.1.３及４。１。４条规定、
3.4.检查护垫组拼装工序、工艺就是否符合4.２条规定。
3.5.检查护垫几何尺寸就是否符合下列要求:
1）高度(H)允许偏差:±10%;
2）宽度(B)允许偏差:±３%;
3）长度(L)允许偏差:±3%。
3.6.检查填充料得施工程序、施工工艺就是否符合4。3条规定。
3.7.抽查护垫面层平整度就是否符合高差≤3ｃm得规定。
格宾石笼施工方案 1编制说明及编制依据 1.1 编制说明 为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患,达到设计规定的标准、收到预期的工程与生态环境有机结合的效果,特编制本项目格宾网石笼施工专项施工方案,作为格宾石笼工程施工的原则性指导文件。１.２编制依据 1.2.1 《格宾网施工技术规程》 1．2.2 《砌体工程施工质量验收规范》--ＧＢ50203-2０02 １．2.3 《堤防格宾石笼护坡结构布置图》 １．２．4 《水工建筑物砌石工程施工技术规范》 1．2.５《水利水电工程施工质量检验评定规程》(SＬ176-2007） １.2.６现场环境和条件。 2工程概况 本工程格宾石笼施工位置在堤防桩号１6＋90０——17+９00范围内，目的是为了防止堤防受到冲刷而影响坝体稳定,格宾箱笼规格为４m*１m*
０.3ｍ，石笼下面为干砌石。主要工程量:块石3405ｍ３,４m*1m*0．3ｍ规格格宾箱笼８５1个。 3、施工部署 3．1 质量标准 严格按照《砌体工程施工质量验收规范》--GB50２0３-２0０2及《格宾网施工技术规程》进行验收。 3.2 材料计划 表1：格宾箱笼及材料计划表
3.３劳动力计划 2：劳动力计划表 3．４材料来源施工现场布置 工程所需格宾网及块石都用外购方式解决,前期堤防填筑用挖掘机结合装载机填筑,材料进场道路使用临时施工道路。 ４．格宾箱笼施工 ４.1材料要求 ４.1.１格宾网箱材料 （1）格宾网箱的材料为异形截面的热镀锌低碳钢丝,外涂树脂保护膜。钢丝材质必须符合GB\Ｔ７00-1988标准规定,热镀锌必须符合GB\T１５３９３-１994中的３.２条和3.3条规定。 (2)格宾网必须为由专用机械纺织成的热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。 (3）格宾网片网孔必须均匀，不得扭曲变形,网孔孔径偏差应小于设计孔径的
桂林市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ 区景观工程 边坡格宾网石笼护坡专项施工方案 批准：赵利军 核定:刘磊 审查:贾旭 校核:胡旦 编写:黄谊平
湖南省建筑工程集团总公司桂林市临桂新区 防洪排涝及湖塘水系工程总承包项目经理部 二O一四八月 目录 一、?工程概况?错误!未定义书签。 二、施工工期................................................... 错误!未定义书签。 三、施工部署................................................ 错误!未定义书签。 ３.１、施工准备?错误!未定义书签。 3.2、技术准备?错误!未定义书签。 3．３、资源准备?错误!未定义书签。 四、施工流程及施工方法........................................ 错误!未定义书签。 4.1、测量放样准备?错误!未定义书签。 4.2、左右岸纵向临时道路施工................................ 错误!未定义书签。 ４.3、土方开挖?错误!未定义书签。 ４．4、土料利用和弃渣措施?错误!未定义书签。 五、主要工序施工方法........................................... 错误!未定义书签。 5.１、围堰施工流程......................................... 错误!未定义书签。 5．2、石笼施工流程......................................... 错误!未定义书签。 5.3、格宾网石笼施工?错误!未定义书签。 5.4、石笼网施工后植被种植?错误!未定义书签。 六、施工进度计划表与工期保证措施?6 6.1、施工进度计划.......................................... 错误!未定义书签。 表6-1 施工进度计划表?错误!未定义书签。 6.2、施工机械及人员配置(施工机械及人员配置见表６－1、表6－2)?错误!未定义书签。 6.3、工期保证措施.......................................... 错误!未定义书签。 七、各项管理及保证措施?错误!未定义书签。 7.１、质量保证措施?错误!未定义书签。 7.２、安全施工保证措施..................................... 错误!未定义书签。 7.3、文明施工措施?错误!未定义书签。
格宾石笼挡墙及护坡施工方案 4.8.1概述 格宾石笼是一种生态格网结构。石笼网 由高抗腐蚀、高强度、具有延展性的低碳钢 丝或者包覆PVC的以上钢丝使用机械编织 而成，使用格宾石笼制作而成的箱型结构就 是格宾石笼网箱。根据ASTM和EN标 准，所使用的低碳钢丝直径根据工程设计要 求而不同。一般介于2.0-4.0mm之间，钢 丝的抗拉强度不少于38kg/m2，金属镀层 重量一般高于245g/m2格宾石笼网片的 边缘线直径一般要大于网线直径。其双线绞 合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。 网箱是指用重型六角网作的箱型网 笼，因此有称之为“格宾石笼网或者格宾 石笼网网箱”，欧洲也叫格宾网,石笼网箱。 格宾石笼网箱在施工现场经石头填充，构 成具有柔性、透水性及整体性的结构。 格宾石笼箱由间隔1米的隔板（双绞 合六边形金属网片）分成若干单元格，为 了加强石笼网箱结构的强度，所有的面 网板边端均采用直径更粗的钢丝。控制 和引导河流及洪水泄洪坝和导流坝岩崩 防护防止水水土流失大桥保护固土结构海 滨防御工程港口工程挡土墙道路防护. 箱型石笼由大规格六角网联结而成，施工中只需将石块装入笼中封口即可。 4.8.2施工方案 首先进行清基，清除一切突出的坚硬、尖锐杂物，将基础夯实刮平，再进行浇筑混凝土垫层，之后进行钢丝石笼的砌筑。 1、将网片打开调正，用连线连接，每20cm处设一扎点，一次成型，内设八字线进行箱体定型加固，再将箱体放 到固定位置，箱体错缝搭接，与相邻箱 体用扎线连接，形成整体。将格宾石笼 错缝摆设就位,避免出现纵向贯通缝; 2、将格宾石笼四边立起,用绑线将
格宾石笼专项施工方案 1编制说明及编制依据 1.1 编制说明 为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾网石笼施工专项施工方案，作为格宾石笼工程施工的原则性指导文件。 1.2 编制依据 1.2.1《格宾网施工技术规程》 1.2.2《砌体工程施工质量验收规范》--GB50203-2002 1.2.3《水运工程质量检验标准》(JTS+257-2008) 1.2.4《水工建筑物砌石工程施工技术规范》 1.2.5 现场环境和施工条件 2工程概况 本工程为兴仁县屯脚镇大桥河综合治理项目，位于大桥河，全长1.091公里，河道深约3.5m，护坡（驳岸）坡比约为1:2,工程格宾石笼施工位置在坡脚，目的是为了防止地基受到冲刷而影响坝体
稳定，格宾箱笼规格为2m*1.5m*1m,石笼下面为干砌石。（格宾石笼基础开挖至持力层后采用块石填筑至设计标高） 3、施工部署 3.1 质量标准 严格按照《砌体工程施工质量验收规范》--GB50203-2002及《格宾网施工技术规程》进行验收。 3.2 材料计划 表1：格宾箱笼及材料计划表
3.3 劳动力计划 表2：劳动力计划表 材 料 来源施工现场布置 工程所需格宾网及块石都用外购方式解决，前期基础开挖用挖掘机开挖，材料进场道路使用临时便道。 4．格宾箱笼施工 4．1材料要求 4.1.1 格宾石笼材料 （1）格宾石笼材质选用聚酯膜+10%铝辛合金材料，网孔尺寸为100*120mm，网丝Φ2.5mm涂膜后Φ3.5mm，边丝Φ3.4mm涂膜后Φ4.4mm，组合丝Φ2.2mm涂膜后Φ3.2mm，镀10%铝锌合金钢丝的性 能符合GB/T700-1988标准的规定。镀10%铝锌合金钢丝镀层量如Array 下表：
桂林市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ区景观 工程 边坡格宾网石笼护坡专项施工方案 批准：赵利军 核定：刘磊 审查：贾旭 校核：胡旦 编写：黄谊平 湖南省建筑工程集团总公司桂林市临桂新区 防洪排涝及湖塘水系工程总承包项目经理部 二O一四八月
目录 一、................................................................................................. 工程概况3 二、施工工期 (3) 三、施工部署 (3) 3.1、施工准备 (3) 3.2、技术准备 (4) 3.3、资源准备 (4) 四、施工流程及施工方法 (4) 4.1、测量放样准备 (4) 4.2、左右岸纵向临时道路施工 (4) 4.3、土方开挖 (4) 4.4、土料利用和弃渣措施 (5) 五、主要工序施工方法 (5) 5.1、围堰施工流程 (5) 5.2、石笼施工流程 (5) 5.3、格宾网石笼施工 (5) 5.4、石笼网施工后植被种植 (6) 六、施工进度计划表与工期保证措施 (7) 6.1、施工进度计划 (7) 表6-1 施工进度计划表 (7) 6.2、施工机械及人员配置(施工机械及人员配置见表6-1、表6-2) (7) 6.3、工期保证措施 (8) 七、各项管理及保证措施 (8) 7.1、质量保证措施 (8)
7.2、安全施工保证措施 (8) 7.3、文明施工措施 (9) 一、工程概况 桂林市临桂新区防洪排涝及湖塘水系工程主要由湖塘工程、防洪排涝工程、补水引水工程及水岸景观和绿化工程组成。防洪排涝工程主要建设内容包括蔡塘河防洪排涝工程、沙塘河防洪排涝工程、兰塘河防洪排涝工程及大皇山—太平河湘桂铁路桥段河道整治工程等单项工程及其附属工程；湖塘水域工程主要建设内容包括中心环形水域、沙塘河水域、蔡塘河水域、兰塘河水域等4个水域工程，水域面积1.64km2，全长21km，设置4个雍水坝工程；补水引水工程主要建设内容包括补水隧洞及管道；水岸景观和绿化工程主要建设内容包括水系周边景观、水岸绿化、水岸岸线处理等。 本工程是桂林市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ区景观工程，绿化面积约31000平方米，河道两侧亲水驳岸经会议研究确定变更为石笼网驳岸，全长约0.6公里，本段沿河除局部栈桥、临河边亲水步道及局部叠石外，左右亲水驳岸设置格宾网石笼护坡，本段现有挡土墙砼垫层底位于现有河底水位以下。 二、施工工期 2014年9月1日-10月15日，共45天。 三、施工部署 3.1、施工准备 本合同工程石网笼施工道路主要采用河道中修筑的临时道路及配合使用现有交通道路公园北路，场地清理包括植被清理、表土清挖及施工用地需要清理的全部区域的地表。
v1.0 可编辑可修改贵州省天柱县三十里水景长廊防洪工程 格宾石笼、护坡施工方案 编制: 夏再波 审核：
审批： 贵州省天柱县三十里水景长廊防洪工程项目部 二0一七年十一月
六、施工工艺方法 (3) 七、施工技术措施 (6) 八、质量安全及文明施工 (7) 格宾石笼、护坡施工方案 一、编制依据 1、天柱县三十里水景长廊工程邦洞半岛及铜鼓寨《设计图纸》。 2、根据现场调查所获取的资料。 3、《水利水电工程施工组织设计规范》。 4、根据我施工班组的技术装备能力和类似工程经验。 5、本施工班组的质量体系文件。 二、工程概况 本工程位于天柱县城北邦洞中学前及冷水溪铜鼓寨旁,承包人应完成本合同段图纸所示的全部主体工程（邦洞半岛段防洪堤堤防长度为右岸,左岸750m,支左,支右）?铜鼓寨左岸K0+000-K0+?K0+000-K0+等水工工程及完成上述工程临时工程、施工辅助设施设备采购、设计、施工、运行、维护和撤除等。 本项目的防洪堤型式，主要包括砼挡墙、格宾石笼挡墙以及格宾垫护坡等，按护岸型式的不同，格宾石笼亦排列为一至七排不等。 三、施工程序 施工程序为：测量放线及线位复核→基槽开挖→高程及断面尺寸复核→联合验收→格宾组装及下笼→人工填充石料→封笼→验收→基础后回填。
四、施工前期准备 （一）、测量放线：遵循从整体到局部，先控制后碎步的原则，并核对设计图纸，检查总尺寸和分尺寸是否一致，即在施工现场建立同一的平面控制网和高程控制网。 （二）、技术准备：制订完善、合理的施工方案，使每个现场管理人员能及时领会设计方案的意图，以便贯彻落实，组织好项目技术负责人、施工管理人员和施工作业班组。 （三）、施工人员准备：根据基槽开挖的长度、格宾石笼的排数及现场填充石料的工程量，合理组织安排现场施工作业人员。一般情况下，一个施工作业班组不少于20人。 （四）、施工机械准备：根据施工作业面的长度及拆除和挖方量的大小，合理组织破碎机、挖掘机等大型设备进场，同时为保证排水需要，每个工作面要配备水泵若干台，大功率发电机一至两台，各工区配置变压器一台。 （五）、材料准备：进场材料由专人负责检查接收，并收集质量证明文件，严格执行先检后用制度。格宾施工时，考虑到施工围堰的设置，各工作面需防水雨布若干，编织袋若干条，电线若干米，配电箱若干台，基坑防护用钢管、扣件等若干延米，以及石料、簸箕等物料。 五、施工进度计划 根据总进度计划要求并结合格宾石笼施工的具体情况，在配备了与之相应的人、财、物的基础上，编排格宾石笼工程施工进度为：2017年11月01日～2018年03月12日。进度安排如下表所示： 格宾石笼护坡施工进度计划一览表
一、工程概况 本工程是观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段），全长0.45公里，设计本段沿河左右岸设置格宾网石笼驳岸和石笼护坡，本段石笼挡土墙砼垫层底位于现有河底水位以下。 二、主要工序施工方法 根据设计方案，结合现场河水的实际情况，基础及部分挡土墙石笼施工均在常水位下进行，根本保证不了施工质量和安全，必须采用编织袋装砂垒围堰，围堰的作用是将河床河水截留到河床的一侧，另一侧进行河底砼垫层河挡土墙石笼施工，并配备足够的抽水机抽水以降低施工区域的水位，才能保证施工的顺利进行。围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺筑粘质土→再铺一层编织袋→两编织袋之间缝隙填粘土，具体围堰做法见附图。 三、格宾网石笼施工 格宾网石笼是一种将蜂巢形格宾网片组装成箱笼，并装入块石填充料，格宾网的钢丝具有抗拉强度，不易被破坏拉断，又因箱笼系柔软性结构，不因可能发生小的变异而发生裂缝、网箱被拉断的现象。 1.施工准备 （1）一般规定 a.施工前应对设计文件进行深入研究，根据本施工方案搞好技术交底。 b.根据水文气象资料和现场实际情况，合理安排施工计划，包括进度、材料进场及质量控制等计划，抢在汛期到来前完成低水位部分的施
工任务。 c.做好各项技术准备工作，并做好“路通场地平整”工作。 （2）施工质量 a.根据设计图纸，对有个数据、资料及几何尺寸进行复查。 b.指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料 c.格宾网施工基面施工测量的精度指标应符合以下要求： 平面位置允许误差±30mm~±40mm 高程允许误差±30mm 格宾网平整度的相对高度允许范围±30mm d.施工中对设置的施工高程控制点，必须严加保护，并定期检测，校正。 e.机械、设备及材料准备：施工机具、设备及材料型号、规格，技术性能应根据高程施工进度和工期合理安排与调配。 f.根据工程施工进度应及时组织材料进场，并应事先对元材料和半成品的质量进行检验，材料送检合格后投入施工，不合格产品坚决撤出施工现场。 （3）施工材料 a.格宾网箱材料：高抗腐蚀PE膜+锌铝合金网，网孔8*10cm，网丝Φ2.5mm，涂塑后Φ3.5mm，边丝Φ3.5mm，涂塑后Φ4.5mm，钢丝材质符合GB\T700-1988标准规定，石笼设计使用30年，PE符合GB\T1040-1992规定。 b.格宾网必须由厂家加工成半成品箱笼，确保稳固性和抗拉性。
全民健身中心条斗河格宾石笼网施工方案 一、编制依据 《水利水电建设工程验收规程》(ＳL2２３-200８） 《堤防工程施工规范》（SL260-２014） 《水利水电工程天然建筑材料勘察规程》(ＳＤＪ17-7８) 《水利水电工程施工质量检验评定规程》（SL176-2007) 《钢丝镀层锌或锌-5%铝合金》GB\T700-2００7 《GB/Ｔ34３－１994一般用途低碳钢丝》 《堤防工程施工规范》SL2６0-2014 设计图纸 二、工程概况: 重庆空港新城全民健身中心河道综合治理工程 工程地点位于中央公园西侧高洞岩附近的全民健身中心地块。拟治理河道为通草沟与江家沟汇河口处以上至地产集团地块交界处河段；其中主河道通草沟上游起点位于腾芳大道箱涵出口处，下游终点位于通草沟与江家沟汇河口处,全长约1.4km;江家沟支沟上游起点位于与地产集团地块交界处的兰桂大道公路中段的桥梁，下游终点位于通草沟与江家沟汇河口处,全长约０.５kｍ。 建设目的:结合重庆市空港新城全民健身中心项目建设,满足全民健身中心项目开发建设的需要。为全民健身中心项目更好利用规划地块,打造河岸景观，为重庆市市民健身休闲娱乐,提供优质场地、舒适环境服务。 本工程整治河道两侧主要为全民健身中心公共活动及绿化建设用地，随着城市化建设的发展，现状河道淤塞严重，行洪断面缩窄,河道行洪不畅,威胁上游河道两侧地块防洪安全,本工程的实施将保证河道两岸满足城市防洪的标准，保证河道两岸地块的安全使用,同时将河道上游来水顺利排入下游,使其排洪畅通。
根据业主要求全民健身中心河道综合治理工程,配合景观保持原有河道的走向仅对河道进行规整，全长约1．4ｋm,用宾格石笼网装人头石进行护砌,两侧护坡采用石笼护垫，保证边坡的稳定和安全。工程保护区范围主要为全民健身中心公共活动及绿化建设用地，根据规划,区内规划有全民健身中心公共活动场馆、人行步道、公园绿化以及多条城市主干道等重要基础设施，随之城市建设的不断发展，该地块将创造出巨大的价值。 二、主要工序施工方法和施工工期 根据业主提供的设计图的设计方案,结合现在条斗河河水的实际情况，现在下游河水的表面标高比设计的标高还高约7００mm，如果施工的话,整个施工过程都要在水下进行,根本不能保证施工质量和安全,必须采用半幅抽水降低河床水位后才能施工,所以我公司根据实际情况决定采用半幅施工的方法施工，将河床中间用编制袋装砂垒围堰,围堰的作用是将整个河床河水截留到河床的一侧,另一侧进行河底护砌施工，但还要进行抽水降低河床水位半幅施工完成后再进行另一侧施工。围堰应严防河水冲刷垮塌,围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺设复合土工膜→再铺一层编织袋。由于现在河水表面标高高于设计块石回填标高约2500mｍ,在半幅施工时另外半幅的河床河水高于施工区域的标高,河水会经砂夹石缝隙渗透到施工区域,所以必须采用5台管径200mm的抽水机排水降低水位后才能施工，施工工期暂定为50天。 三、宾格石笼防护网施工 宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底的新技术，按结构形式为护底。由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断,填充料之间又充满了空隙，具有一定的适应变形的能力。当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构,因此,防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。
石笼施工方案1编制说明及编制依据 1.1 编制说明 为规范石笼施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目石笼施工专项施工方案，作为石笼工程施工的原则性指导文件。 1.2 编制依据 1.2.1 《格宾网施工技术规程》 1.2.2 《砌体工程施工质量验收规范》--GB50203-2002 1.2.3 《水工建筑物砌石工程施工技术规范》 1.2.4 《水利水电工程施工质量检验评定规程》（SL176-2007） 1.2.5 现场环境和条件。 2工程概况 本工程石笼施工位置在左幅7-17、29-44、58、59、67、68、72-76、93-99号桥墩，右幅4-11、16-18、28-31、42-46、57、58、68-73、94-98号桥墩处，目的是为了防止系梁冲刷露出地面，石笼规格为2m*2m*1m,石笼填充物为干砌石。主要工程量：石方11400m3, 2m*2m*1m规格石笼2850个。 3、施工部署 3.1 质量标准 严格按照《砌体工程施工质量验收规范》--GB50203-2002及《格宾
网施工技术规程》进行验收。 3.2 材料计划 表1：格宾箱笼及材料计划表 3.3 劳动力计划 表2：劳动力计划表 材 料 来 源 施工现场布置 工程所需石笼网及块石都用外购方式解决，前期基础开挖用反铲挖掘机开挖，材料进场使用便道，施工过程中所需水电及吊装等工作现场进行配备。 4．石笼施工 4．1材料要求 4.1.1 石笼网箱材料

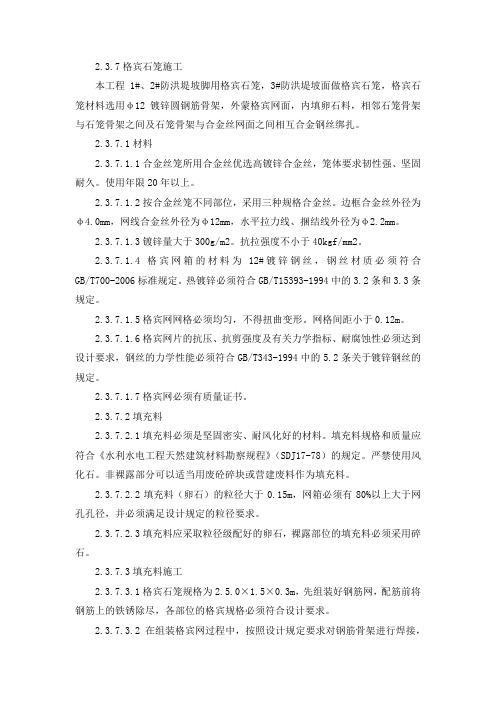

（1）石笼网箱的材料为异形截面的热镀锌低碳钢丝，外涂树脂保护膜。钢丝材质必须符合GB\T700-1988标准规定，热镀锌必须符合GB\T15393-1994中的3.2条和3.3条规定。 （2）石笼网必须为由专用机械纺织成的热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。 （3）石笼网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。 （4）石笼网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》（YB/T4190-2009、GB\T343-1994）的规定。 （5）网片抗拉强度不小于30MPa，网孔为100×120mm，网丝不小于￠2.5 mm，边丝不小于￠3.2 mm。 （6）石笼网必须有质量证书以及出厂合格证。 4.1.2填充料 填充料必须是坚固密实、耐风化好的石料，网箱内填充石直径不小于12cm，每块石头质量不小于5kg，70%以上宜采用大于30 kg的块石，严禁使用风化石。网箱石料必须有80%以上大于网孔孔径，且满足设计规定的粒径要求。 4.2 施工准备 4.2.1一般规定 （1）施工前，应对设计文件进行深入研究，根据本施工方案搞好技术交底。
A一般规定 施工前，应对设计文件进行深入研究，根据本施工方案搞好技术交底。 根据水文气象资料和工地实际情况，合理安排施工计划，包括进度，材料进场及质量控制等计划。 做好各项技术准备工作，并做好“路通场地平整”工作，临建工程等准备工作。 B施工质量 各分项目部须根据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查。 指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料。 格宾网施工基面施工测量的精度指标应符合以下要求：平面位置允许误差±30mm～±40mm、高程允许误差±30mm、坡面不平整度的相对高度差允许范围±30mm。 施工中对设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。 C机械、设备及材料准备 施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。 根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。 进场原材料和半成品必须经检验合格后，方可使用。 D施工材料 （A）格宾网箱材料 格宾网箱的材料为异形截面的热镀锌低碳钢丝，外涂树脂保护膜。钢丝材质必须符合施工图纸标准规定，热镀锌必
须符合施工图纸规定。 格宾网必须为由专用机械纺织成的热镀锌低碳钢丝格 宾网片组装而成，确保稳固性和抗拉性。 格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。 格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》（YB/T4190-2009、GB\T343-1994）的规定。 网片抗拉强度不小于30MPa，网孔为100×120mm，网丝不小于￠2.5mm，边丝不小于￠3.2mm。 格宾网必须有质量证书以及出厂合格证。 （B）填充料 填充料必须是坚固密实、耐风化好的石料，网箱内填充石直径不小于12cm，每块石头质量不小于5kg，70%以上宜采用大于30kg的块石，严禁使用风化石。 网箱石料必须有80%以上大于网孔孔径，且满足设计规定的粒径要求。 E格宾网箱挡墙施工 （A）一般规定 格宾挡墙的基底及其密实度、基础网箱入土深度和轮廓线长度及宽度，要按图施工，符合设计要求。 现场如遇较差的地基土质时，另作地基处理，水中抛石及淤泥抛石挤淤处理后的地基必须符合设计要求。 格宾网箱砌体应符合下列要求： 网箱组砌体平面位置必须符合设计图纸要求。 网箱层与层间砌体应纵横交错、上下联结，严禁出现“通缝”。
格宾石笼制作安装 专项施工方案 编制： 审核：
2016 年7月
目录 1.编制说明及编制依据 (1) 1.1编制说明 (1) 1.2编制依据 (1) 2.工程概况 (1) 3.施工部署 (1) 3.1质量标准 (1) 3.2材料计划 (1) 3.3劳动力及机械计划 (2) 3.4材料来源施工现场布置 (2) 4．格宾石笼施工 (2) 4.1材料要求 (2) 4.2施工准备 (4) 4.3格宾石笼施工 (5) 5．施工进度计划 (7) 6．质量要求 (7) 6.1格宾网箱质量要求 (7) 6.2格宾安装质量要求 (7) 7. 安全措施 (8)
1.编制说明及编制依据 1.1 编制说明 为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准，特编制本项目格宾石笼施工专项方案，作为施工的原则性指导文件。 1.2 编制依据 1.2.1 《格宾网施工技术规程》 1.2.2 《水运工程质量检验标准》--JTS257-2008 1.2.3 《施工图设计》 1.2.4 现场环境和条件。 2.工程概况 海口市东海岸如意岛填海工程位于海口市东部铺前湾西侧湾口白沙浅滩，即南渡江出海口东北侧白沙浅滩。距江东海岸线约4.4km，距美兰机场约17km，距海口市中心约12km。 本工程格宾石笼施工为了防止地基受到冲刷而影响沉箱的稳定，地基主要承载力为挤密砂桩。 3.施工部署 3.1 质量标准 严格按照《水运工程质量检验标准》--JTS257-2008及《格宾网施工技术规程》和设计要求进行验收。 3.2 材料计划 表1：格宾箱笼及材料计划表
格宾网石笼施工方 案
一、工程概况 本工程是观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段），全长0.45公里，设计本段沿河左右岸设置格宾网石笼驳岸和石笼护坡，本段石笼挡土墙砼垫层底位于现有河底水位以下。 二、主要工序施工方法 根据设计方案，结合现场河水的实际情况，基础及部分挡土墙石笼施工均在常水位下进行，根本保证不了施工质量和安全，必须采用编织袋装砂垒围堰，围堰的作用是将河床河水截留到河床的一侧，另一侧进行河底砼垫层河挡土墙石笼施工，并配备足够的抽水机抽水以降低施工区域的水位，才能保证施工的顺利进行。围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺筑粘质土→再铺一层编织袋→两编织袋之间缝隙填粘土，具体围堰做法见附图。 三、格宾网石笼施工 格宾网石笼是一种将蜂巢形格宾网片组装成箱笼，并装入块石填充料，格宾网的钢丝具有抗拉强度，不易被破坏拉断，又因箱笼系柔软性结构，不因可能发生小的变异而发生裂缝、网箱被拉断的现象。 1.施工准备 （1）一般规定 a.施工前应对设计文件进行深入研究，根据本施工方案搞好技术交底。
b.根据水文气象资料和现场实际情况，合理安排施工计划，包括进度、材料进场及质量控制等计划，抢在汛期到来前完成低水位部分的施 工任务。 c.做好各项技术准备工作，并做好“路通场地平整”工作。 （2）施工质量 a.根据设计图纸，对有个数据、资料及几何尺寸进行复查。 b.指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料 c.格宾网施工基面施工测量的精度指标应符合以下要求： 平面位置允许误差±30mm~±40mm 高程允许误差±30mm 格宾网平整度的相对高度允许范围±30mm d.施工中对设置的施工高程控制点，必须严加保护，并定期检测，校正。 e.机械、设备及材料准备：施工机具、设备及材料型号、规格，技术性能应根据高程施工进度和工期合理安排与调配。 f.根据工程施工进度应及时组织材料进场，并应事先对元材料和半成品的质量进行检验，材料送检合格后投入施工，不合格产品坚决撤出施工现场。 （3）施工材料
格宾笼石及抛石工程施工方案 1编制说明及编制依据 1.1 编制说明 为规格宾笼石及抛石工程施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾网笼石及抛石工程施工专项施工方案，作为格宾笼石和抛石工程施工的原则性指导文件。 1.2 编制依据 1.2.1 《格宾网施工技术规程》 1.2.2 《砌体工程施工质量验收规》--GB50203-2002 1.2.3 《设计图纸》 1.2.4 《水工建筑物砌石工程施工技术规》 1.2.5 《水利水电工程施工质量检验评定规程》（SL176-2007） 1.2.6 现场环境和条件。 2工程概况 格尔木河防洪工程（三标段）位于格尔木河东岸，起点为格尔木河防洪工程二标段终点，工程具体桩号为：D:10+820.94~D12+950.00工程长度为：
2.13km，本标段断面采用复式断面，护坡采用预制水工连锁块护坡，护坡下设一3m宽人行步道，人行步道采用透水砖铺装，外侧设防护栏杆。基础采用抛石、圆枕格宾笼石与格宾笼石相结合的方式；堤身采用沙砾石料填筑、水工连锁砖护坡。 本标段工程包括2.13km的堤防工程及其他附属工程。附属工程包括临背河台阶踏步、消浪平台防护栏杆及铺装和守险房设施等。 3、施工部署 3.1 质量标准 严格按照《砌体工程施工质量验收规》--GB50203-2002及《格宾网施工技术规程》进行验收。 3.2 材料计划 表1：格宾箱笼及材料计划表
3.3 劳动力计划 表2：劳动力计划表 3.4 材料来源施工现场布置 工程所需格宾网及块石都用外购方式解决，前期基础开挖用反铲挖掘机开挖，材料进场道路使用上游进河道坑道路，施工过程中所需机械均采用此道路进场。 4．格宾箱笼施工 4．1材料要求 4.1.1 格宾网箱材料 （1）格宾网箱的材料为异形截面的热镀锌合金钢丝，钢丝材质必须符合GB\T700-228标准规定，热镀锌必须符合GB\T15393-1993中的3.2条和3.3条规定。 （2）格宾网必须为由专用机械纺织成的热镀锌合金钢丝格宾网片组装而成，
格宾石笼制作安装专项施工方案 编制： 审核： 2016 年7月
目录 1.编制说明及编制依据 (1) 1.1编制说明 (1) 1.2编制依据 (1) 2.工程概况 (1) 3.施工部署 (1) 3.1质量标准 (1) 3.2材料计划 (1) 3.3劳动力及机械计划 (2) 3.4材料来源施工现场布置 (2) 4．格宾石笼施工 (2) 4.1材料要求 (2) 4.2施工准备 (4) 4.3格宾石笼施工 (5) 5．施工进度计划 (7) 6．质量要求 (7) 6.1格宾网箱质量要求 (7) 6.2格宾安装质量要求 (7) 7. 安全措施 (7)
1.编制说明及编制依据 1.1 编制说明 为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准，特编制本项目格宾石笼施工专项方案，作为施工的原则性指导文件。 1.2 编制依据 1.2.1 《格宾网施工技术规程》 1.2.2 《水运工程质量检验标准》--JTS257-2008 1.2.3 《施工图设计》 1.2.4 现场环境和条件。 2.工程概况 海口市东海岸如意岛填海工程位于海口市东部铺前湾西侧湾口白沙浅滩，即南渡江出海口东北侧白沙浅滩。距江东海岸线约4.4km，距美兰机场约17km，距海口市中心约12km。 本工程格宾石笼施工为了防止地基受到冲刷而影响沉箱的稳定，地基主要承载力为挤密砂桩。 3.施工部署 3.1 质量标准 严格按照《水运工程质量检验标准》--JTS257-2008及《格宾网施工技术规程》和设计要求进行验收。 3.2 材料计划 表1：格宾箱笼及材料计划表 3.3 劳动力及机械计划
格宾石笼挡墙监理工作经验交流 一、前言 格宾石笼挡墙是指将经过特殊加工的机编的双铰六角形柔性金属网扎成立方体网笼，填入适当的石块，石间筑土，然后帮扎盖网，形成的石笼、石垫整体护面。 在水系整治工程中，干砌石或混凝土预制块等传统的河道护岸或护坡，由于不透水，阻断了河道内自然生态系统的循环，不宜适应生态治河的理念。由双绞六边形金属网内填充块石或卵石的格宾石笼挡墙具有抗冲刷能力强、自透水性、整体性强、抗风浪性强等特点，并因其属易于生物栖息的多孔隙结构，随着钢丝防腐技术的日新月异，格宾石笼在生态河道建设应用越来越广泛。 二、格宾挡墙特点 （1）适应性强：生态格网工艺以钢丝网箱为主体，为一柔性结构，能适应各种土层性质并与之较好的结合，能很好的适应地基变形，不会削弱整体结构，更不易断裂破坏。 （2）透水能力强：生态格网工艺可使地下水以及渗透水及时的从结构填石缝隙中渗透出去，能有效解决孔隙水压力的影响，利于岸（堤、路、山）坡的稳定。（3）结构整体性强：生态格网网片是由机械编织成双绞、蜂巢形孔网格，即使一、两条丝断裂，网状物也不会松开。有其它材料不能代替的延展性，大面（体）积组装，不设缝，整体性强。 （4）施工方便易组合：可根据设计意图，工厂内制成半成品，施工现场能组装成各种形状。 （5）耐久性好：生态格网网丝经双重防腐处理，抗氧化作用强，抗腐耐磨，抗老化，使用年限长。 （6）美化环境、保持生态：网箱砌体石缝终会被土填充（人工或自然），植物会逐渐长出，实现工程措施和植物措施相结合，亦绿化美化景观，形成一个柔性整体护面，回复建筑的自然生态。结构填充料之间的缝隙可保持土体与水体之间的自然交换功能，同时也利于植物的生长，实现水土保持和自然生态环境的统一。 3、格宾挡墙施工工艺流程
市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ区景 观工程 边坡格宾网石笼护坡专项施工方案 批准：利军 核定：磊 审查：贾旭 校核：胡旦 编写：黄谊平 省建筑工程集团总公司市临桂新区 防洪排涝及湖塘水系工程总承包项目经理部 二O一四八月
目录 一、工程概况 (3) 二、施工工期 (3) 三、施工部署 (3) 3.1、施工准备 (3) 3.2、技术准备 (3) 3.3、资源准备 (3) 四、施工流程及施工方法 (4) 4.1、测量放样准备 (4) 4.2、左右岸纵向临时道路施工 (4) 4.3、土方开挖 (4) 4.4、土料利用和弃渣措施 (4) 五、主要工序施工方法 (4) 5.1、围堰施工流程 (5) 5.2、石笼施工流程 (5) 5.3、格宾网石笼施工 (5) 5.4、石笼网施工后植被种植 (6) 六、施工进度计划表与工期保证措施 (6) 6.1、施工进度计划 (6) 表6-1 施工进度计划表 (6) 6.2、施工机械及人员配置(施工机械及人员配置见表6-1、表6-2) (7) 6.3、工期保证措施 (7) 七、各项管理及保证措施 (8) 7.1、质量保证措施 (8) 7.2、安全施工保证措施 (8) 7.3、文明施工措施 (8)
一、工程概况 市临桂新区防洪排涝及湖塘水系工程主要由湖塘工程、防洪排涝工程、补水引水工程及水岸景观和绿化工程组成。防洪排涝工程主要建设容包括蔡塘河防洪排涝工程、沙塘河防洪排涝工程、兰塘河防洪排涝工程及大皇山—太平河湘桂铁路桥段河道整治工程等单项工程及其附属工程；湖塘水域工程主要建设容包括中心环形水域、沙塘河水域、蔡塘河水域、兰塘河水域等4个水域工程，水域面积1.64km2，全长21km，设置4个雍水坝工程；补水引水工程主要建设容包括补水隧洞及管道；水岸景观和绿化工程主要建设容包括水系周边景观、水岸绿化、水岸岸线处理等。 本工程是市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ区景观工程，绿化面积约31000平方米，河道两侧亲水驳岸经会议研究确定变更为石笼网驳岸，全长约0.6公里，本段沿河除局部栈桥、临河边亲水步道及局部叠石外，左右亲水驳岸设置格宾网石笼护坡，本段现有挡土墙砼垫层底位于现有河底水位以下。 二、施工工期 2014年9月1日-10月15日，共45天。 三、施工部署 3.1、施工准备 本合同工程石网笼施工道路主要采用河道中修筑的临时道路及配合使用现有交通道路公园北路，场地清理包括植被清理、表土清挖及施工用地需要清理的全部区域的地表。 植被清理：沿河两侧已完成种植的乔木及灌木因边坡更改，按需要的工作面进行移植，采用挖机将开挖线的杂物，草根（树根）垃圾和废渣等全部清除，运至指定区域进行堆放或掩埋。 表土的清挖、堆放：按设计图纸要求的边坡表土开挖深度进行开挖，并将开挖的有机土壤运到指定区堆放，防止土壤被冲刷或流失。 3.2、技术准备 1、根据施工图、地质报告、合同，在开工前完成格宾网石笼方案的编制工作。 2、技术负责人组织技术人员、施工人员进行石网笼方案交底和技术交底，进行质量、安全和文明施工教育。 3.3、资源准备 1、组织专业的劳务施工班组，安排足够的劳动力。 2、按施工进度要求及时采购所需有关材料。
一、主要工序施工方法 根据设计方案，结合现场河水的实际情况，基础及部分挡土墙石笼施工均在常水位下进行，根本保证不了施工质量和安全，必须采用编织袋装砂垒围堰，围堰的作用是将河床河水截留到河床的一侧，另一侧进行河底砼垫层河挡土墙石笼施工，并配备足够的抽水机抽水以降低施工区域的水位，才能保证施工的顺利进行。围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺筑粘质土→再铺一层编织袋→两编织袋之间缝隙填粘土。 二、格宾网石笼施工 格宾网石笼是一种将蜂巢形格宾网片组装成箱笼，并装入块石填充料，格宾网的钢丝具有抗拉强度，不易被破坏拉断，又因箱笼系柔软性结构，不因可能发生小的变异而发生裂缝、网箱被拉断的现象。1.施工准备 （1）一般规定 a.施工前应对设计文件进行深入研究，根据本施工方案搞好技术交底。
b.根据水文气象资料和现场实际情况，合理安排施工计划，包括进度、材料进场及质量控制等计划，抢在汛期到来前完成低水位部分的施工任务。 c.做好各项技术准备工作，并做好“路通场地平整”工作。 （2）施工质量 a.根据设计图纸，对有个数据、资料及几何尺寸进行复查。 b.指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料。 c.格宾网施工基面施工测量的精度指标应符合以下要求： 平面位置允许误差±30mm~±40mm 高程允许误差±30mm 格宾网平整度的相对高度允许范围±30mm d.施工中对设置的施工高程控制点，必须严加保护，并定期检测，校正。 e.机械、设备及材料准备：施工机具、设备及材料型号、规格，技术性能应根据高程施工进度和工期合理安排与调配。
f.根据工程施工进度应及时组织材料进场，并应事先对元材料和半成品的质量进行检验，材料送检合格后投入施工，不合格产品坚决撤出施工现场。 （3）施工材料 a.格宾网箱材料：高抗腐蚀PE膜+锌铝合金网，网孔8*10cm，网丝Φ，涂塑后Φ，边丝Φ，涂塑后Φ，钢丝材质符合GB\T700-1988标准规定，石笼设计使用30年，PE符合GB\T1040-1992规定。 b.格宾网必须由厂家加工成半成品箱笼，确保稳固性和抗拉性。 c.格宾网片必须均匀，不得扭曲变形，网孔径偏差应小于设计孔径的5%。 d.格宾网必须有质量合格证书以及出厂合格证。 （4）填充料 a.填充料必须是坚固密实耐风化好的石材，网箱内填充石块径在20cm~30cm之间。 b.网箱石料必须大于网孔孔径，且满足设计规定的粒径要求。
水利工程格宾石笼专项 施工方案 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
格宾石笼专项施工方案 1编制说明及编制依据 编制说明 为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾网石笼施工专项施工方案，作为格宾石笼工程施工的原则性指导文件。 编制依据 《砌体工程施工质量验收规范》--GB50203-2002 水运工程质量检验标准》(JTS+257-2008) 现场环境和施工条件 2工程概况 本工程为兴仁县屯脚镇大桥河综合治理项目，位于大桥河，全长公里，河道深约，护坡（驳岸）坡比约为1:2,工程格宾石笼施工位置在坡脚，目的是为了防止地基受到冲刷而影响坝体稳定，格宾箱笼规格为2m**1m,石笼下面为干砌石。（格宾石笼基础开挖至持力层后采用块石填筑至设计标高）
3、 施工部署 质量标准 严格按照《砌体工程施工质量验收规范》--GB50203-2002及 《格宾网施工技术规程》进行验收。 材料计划 表1：格宾箱笼及材料计划表 劳力划 表2劳动 力计划表 材 料 来 源 施 工现场布置 序号 材料名称 型号规格 单位 数量 1 格宾箱笼 2m**1m 个 1200 2 块石 -- M 3 4500 说明：以上计划考虑整个工程用量，材料用量具体根据工 程进度情况调整。另外由于地基情况可能有变化，材料用 量可能会有变化。 序号 工种 数量(人) 工作内容 1 砌石工 20 块石砌筑 2 普工 20 配合砌石工作业
淮安市黄河故道干河下段（二河至涟水石湖段）治理工程施工Ⅰ标 格 宾 石 笼 护 坡 专 项 施 工 方 案 审批：审核：编制： 江苏淮阴水利建设有限公司 淮安市黄河故道干河下段治理Ⅰ标工程项目部
1、工程概况 工程护岸长0.3km，位于涟水县古黄河枢纽下游两岸，桩号46+780～47+080段，该段冲刷严重，采用生态格网石笼护坡结合草皮护坡进行防护。 生态格网石笼护坡分网箱护坡和网垫护坡。网箱护坡顶高程 6.7m，底高程3.0m，网箱规格为1m×1m×1m；网垫护坡顶高程9.9m，底高程6.7m，网垫规格为2m×6m×0.4m。生态格网石笼护坡下设350g/㎡土工布一层。 2、施工部署 2.1、施工准备 以设计院提供的高程和平面控制网为基础，测设高程和平面施工控制网，并报监理单位审核批准：以施工控制网、设计图纸为依据，进行现场放样，完成施工进场道路的修筑工作。 格宾石笼护岸工程施工材料的进场主要通过修筑的临时道路进场。2.2、技术准备 1、根据施工图、地质报告，在开工前完成格宾网石笼方案的编制工作。 2、技术负责人组织技术人员、施工人员进行石网笼方案交底和技术交底，进行质量、安全和文明施工教育。 2.3、资源准备 1、组织专业的劳务施工班组，安排足够的劳动力。 2、按施工进度要求及时采购所需有关材料。 3、落实并组织机械设备进场。
3、施工流程及施工方法 3.1、施工流程 场地清理→断面复核→石料抛填→坡面土方开挖、袋装土回填→土工布铺设→格网石笼施工→回填土及夯实边坡→缝隙填碎石及填粘土→绿化防护 3.2、场地清理 场地清理包括植被清理及施工用地需要清理的全部区域的地表。 植被清理：沿河两侧已完成种植的乔木及灌木因边坡更改，按需要的工作面进行移植，采用挖机将开挖线内的杂物，草根（树根）垃圾和废渣等全部清除，运至指定区域进行堆放或掩埋。 3.3、断面复核 施工单位与监理单位进行联合测量，对设计院提供的原始断面图进行复测，留下测量记录。 3.4、土方开挖、回填 表土的清挖、回填：按设计图纸要求的边坡表土开挖深度进行开挖，并将开挖的有机土壤运到指定区堆放，防止土壤被冲刷或流失；对土方不足的断面进行袋装土回填。 开挖过程中，技术人员必须对施工现场管理员及作业队负责人详细交底工程桩位置、放坡位置及坡度、开挖深度等。施工过程中严格控制开挖边线，避免可能出现的超欠挖等质量问题。 4、主要工序施工方法 4.1、施工工艺
