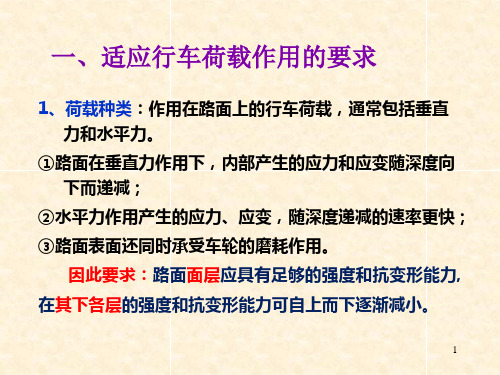

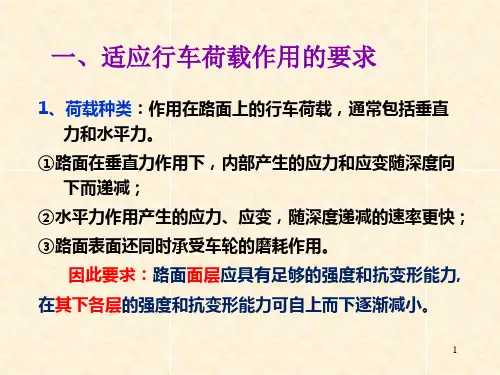

1.美国AASHTO 2002年推荐路面结构组合

在2002年版设计指南的建议中推荐了四种基本的沥青路面结构组合:

(1)传统的无结合料粒料基层路面

在对路基进行处理或不处理的情况下使用,适合任何交通量道路条件。该类结构组合根据路基土承载能力(等效回弹模量M r)及粒料层所用材料情况,又可分为以下2种:

1)沥青层+级配碎石基层+级配碎石底基层;

2)沥青层+级配碎石基层+未筛分砾石材料底基层。

当等效回弹模量M r>62MPa时,无需进行路基土处治;M r<62MPa时,一般需要进行路基土处治,处治深度15.2~30.5cm。

(2)全厚式沥青路面

全厚式沥青路面适合于路基土M r大于62 MPa的任何交通量的道路。

(3)沥青稳定碎石基层(ATB)

在对路基进行处理或不处理的情况下使用,适合于任何交通量的道路。根据路基土M r情况及使用粒料层材料情况,又细分为以下4种:

1)沥青层+厂拌沥青碎石+未筛分砾石材料底基层;

2)沥青层+厂拌沥青碎石+级配碎石底基层+未筛分砾石材料底基层;

3)沥青层+路拌沥青碎石十未筛分砾石材料底基层;

4)沥青层+路拌沥青碎石+级配碎石底基层+未筛分砾石材料底基层;

以上结构根据路基土承载能力情况确定是否进行路基土处理。M r>62MPa时,无需进行路基土处治;M r < 62MPa时,可以进行路基土处治,也可以不进行处治。因此,实际上沥青稳定碎石基层路面有8种类型。

(4)水泥稳定碎石基层

根据水稳基层下卧粒料底基层或者是否处治路基土又分为以下3种情况:

1)沥青面层+水稳基层+未筛分砾石材料底基层,无须处治路基土;

2)沥青面层+水稳基层+级配碎石底基层,无须处治路基土;

3)沥青面层+水稳基层+处治路基土(M r>62MPa,无需进行路基土处治)。

2.我国沥青路面设计规范推荐的常用路面结构组合

根据使用经验和理论计算,我国沥青路面设计规范按各气候分区推荐了高速公路、一级公路、二、三级公路的路面典型结构,见表3.3.9~16,供各地区参考。

(1)东部温润季冻区中的Ⅱ

1、Ⅱ

2

、Ⅱ

3

区各级公路推荐路面结构(表3.3.9~10)

表3.3.9 高速公路、一级公路推荐结构

表3.3.10 二级、三级公路推荐结构

(2)黄土高原干湿过渡区中的Ⅲ1、Ⅲ2、Ⅲ3、Ⅲ4区各级公路推荐路面结构(表3.3.11~12)
