光电传感器E3JK系列
※（*1)镜面反射型的探测距离主要依靠TD-08，探测距离显示反射镜和俄传感器之间的设置范围，在0.1M的范围内可以探测物体
※（*2）规格表中的探测距离是探测物为100*100mm的白色无光纸的条件下测得
订货须知参数
1、额定工作电压（直流或交流）
2、输出状态（常开或常闭）
3、输出形式（仅限额定电压为直流）（NPN或PNP或二线输出）
4、检测距离
5、输出额定电流
6、外形尺寸
7、检测方式（漫反射式、反馈反射式、对射式）
第15卷第4期2011年12月 扬州职业大学学报 Journal of Yangzhou Polytechnic College Vol．15No．4 Dec．2011智能车光电传感器和摄像头的选择 戚玉婕 （扬州职业大学，江苏扬州225009） 摘要：智能车设计综合了光学传感器、硬件电路和软件算法等多方面跨领域的知识技巧。本文针对黑白赛道智能车的赛道光学识别模块，系统地介绍了红外反射式光电传感器、激光传感器和可见光摄像头的实现原理及硬件电路；同时结合实际比较了其优缺点。 关键词：红外反射式传感器；激光传感器；摄像头；智能车设计 中图分类号：TP212文献标识码：A文章编号：1008－3693（2011）04－0023－04 Choice of Photoelectric Sensor and Camera in Intelligent Car QI Yu-jie （Yangzhou Polytechnic College，Yangzhou225009，China） Abstract：Intelligent car designing is a modern and effective way in science and technology teaching．It in-tegrates some interdisciplinary skills，such as design and choice of optical sensor，hardware circuit and algo-rithm．In view of the benefit of designing the optical recognition module，the working mechanism and hardware design of several optical system，including infrared photoelectric sensor，laser sensor and camera are intro-duced in this article．Furthermore，combined with practical experience in teaching，pros and cons of the three alternative sensors are discussed to help teaching activities in intelligence car designing． Key words：infrared photoelectric sensor；laser sensor；camera；intelligent car designing 智能车也称无人车，是一个集环境感知规划决策和多等级辅助驾驶等功能于一体的综合系统。1953年，世界上第一台无人驾驶牵引车诞生，这是一部采用埋线电磁感应方式跟踪路径的自动导向车。如今，随着传感技术的不断进步，无人驾驶车发展也越来越快。智能车的光学传感器模块起到了至关重要的作为。光学传感器将获得的道路信息、测速传感器将现行车速信息传递至系统，系统对获得的图像和数据信息进行分析处理，经过特定的控制算法计算得出最佳速度和舵机转角，这是智能车系统的基本工作原理。 传感器是智能车的“眼睛”，必须能够真实、快速地反馈赛道信息。光电传感器和摄像头是两种工业应用最广泛的光学传感器。光电传感器包括红外传感器、激光传感器等，广泛应用于无人生产线，自动巡逻等领域；摄像头则广泛应用于汽车安全的智能技术中，如视觉增强系统、前照灯自动调整系统、转向监视系统等。本文结合我校开展智能车设计的经验，介绍了智能车设计中用到的光电传感器和摄像头，并比较两者的性能差别。 1光电传感器智能车道路识别系统设计 光电传感器（反射式）的光源有很多种，常用的有红外发光二极管，普通发光二极管和激光二 收稿日期：2011－09－26 作者简介：戚玉婕（1985—），女，扬州职业大学电子工程系助教，硕士。
光电传感器的应用与新技术 --浅谈光电池与CCD 摘要：光电传感器是利用光电效应制成的一类传感器的总称，它能将光学量转变为电学量，广泛应用于检测和自动化系统。光电传感器包括光电池和光电阻传感器。本文将以下几个方面：1. 什么是光电池和光电阻传感器；2.光电池和光电阻传感器的比较；3.光电传感器的实际应用；4.光电传感器在未来的发展方向，详细地介绍光电传感器，并提出本人对光电传感器在未来的预测。 一光电池和光电阻 在介绍光电传感器之前，我们有必要先了解一下光电效应。光电效应是光照射到某些物质上，使该物质的电特性发生变化的一种物理现象，可分为光电子发射、光电导效应和光生伏特效应三种。前一种现象发生在物体表面，又称外光电效应[1]。它是指，在光线作用下物体内的电子逸出物体表面向外发射的物理现象。后两种现象发生在物体内部，称为内光电效应。光电导效应是指当入射光射到半导体表面时，半导体吸收入射光子产生电子空穴对，使其自生电导增大。光生伏特效应是指当一定波长的光照射非均匀半导体（如PN结），在自建场的作用下，半导体内部产生光电压的效应[2]。光电传感器都是利用光电效应制成的。 1.光电池 光电池是一种能在光的照射下，不加偏置，产生电动势半导体器件，也属于电能量型传感器。光电池的种类很多，有硒，氧化亚铜，硫化铊，硫化镉，锗，硅，砷化镓光电池等。其中最受重视的是硅光电池，因为它有一系列优点：性能稳定，光谱范围宽，频率特性好，传递效率高（接近理论极限17%），能耐高温辐射等[3]。 1.1光电池的工作原理 光电池的工作原理是光生伏特效应。当光子的能量hγ大于半导体材料的禁带宽度时，半导体材料吸收光而产生电子空穴对，这样在半导体材料内部形成载流子的浓度梯度，进而在受照表面和暗面产生一个开路的光电压。 1.2光电池的特性 光电池的特性主要有光谱特性，光照特性等。
光电传感器的命名规则...入光遮光...对射型扩散反射型，这些你都懂吗？ 问题1：E3Z系列命名规则是什么？ E3Z－①②③④－⑤ ①T－对射型；R－回归反射型；D－扩散反射型 ②6－NPN输出；8－PNP输出 ③1－导线引出；2－导线引出；6－接插件式；7－接插件式 ④K－外壳材料在E3Z-□□□基础上进行了防油性能上的改良，可以在较恶劣的环境下使用H－只有扩散反射型有灵敏度调整旋钮，对射型和回归反射型没有灵敏度调整旋钮， E3Z-□□□H的L-ON/D-ON通过接线来切换，是E3Z-□□□的经济型产品 ⑤G0－有投光停止功能；M3J－是耐油型的接插件中继型 问题2：反射型的光纤发射的光斑是不是发散的，能不能有什么办法能使光斑聚焦？ 光纤传感器的光是散射的（除了激光）。如果要使光斑聚焦，可以考虑使用透镜单元。 聚焦的最远距离是20mm，另外透镜单元只能使用在专用的光纤上。 问题3：入光动作和遮光动作区别 入光动作是受光器接受到投光器的光后输出信号 遮光动作是受光器没有接受到投光器的光后输出信号 问题4：E3JK-R4M1管脚定义？ 褐色、蓝色接电源DC12-240V、AC24-240V都可以，无极性 白色、灰色是常闭接点 白色、黑色是常开接点 问题5：E3Z-LS61怎么实现BGS和FGS功能？ 粉线开路或者和蓝线短接实现BGS功能 粉线和棕线短路实现FGS功能 问题6：E3Z-T61输出接OMRON的PLC，怎么接线？ 投光器： 褐色－－电源＋极 蓝色－－电源－极 受光器：
褐色－－电源＋极－－PLC的COM端 蓝色－－电源－极黑色－－PLC输入点 问题7：光电开关抗干扰措施 （1）光电开关在使用中可能会受到各种干扰，可采取以下措施消除干扰： ①布线时与强电的布线分开。 ②如现场存在辐射干扰，在干扰源与传感器之间插入屏蔽的钢板，请参考下图。 ③如存在电源线路干扰，在电源线路间，插入电容器，噪声滤波器，可变电阻等，请参考下图。 （2）扩散反射型的光电开关在使用时，实际检测距离受物体的大小、材质和颜色影响。 所以使用扩散反射型光电开关时，请查询产品对应的距离特性图（下图以E3Z-D口1为例），以确保： ①被测物体的正常检测 ②检测方向上可能出现的干扰物体不会被检出 问题8：E3JM系列与E3JK系列的区别是什么？ 问题9：扩散反射型和限定反射型的区别？ 扩散反射型：通过接受到物体的反光量的多少来判断是否检测到物体
2012/4/29
彩色线阵CCD传感器系列实验 实验时间：2012年4月27日星期五 （一）实验目的： 1．了解并学习CCD的使用、驱动原理和功能特性等。 （二）实验内容： 1．本实验共分为以下四个实验部分，主要内容为: 1）线阵原理及驱动 2）特性测量实验 3）输出信号二值化 4）线阵CCD的AD数据采集 （三）实验仪器： 1．双踪迹同步示波器（带宽50MHz以上）一台， 2．彩色线阵CCD多功能实验仪YHCCD－IV一台 3．实验用PC计算机及A/D数据采集基本软件 （四）实验结果及数据分析： 一、线阵原理及驱动 1）驱动频率与周期 表格 1 驱动频率与周期实验结果
由于对不同驱动频率示值，对应不同驱动频率，当显示数值为0时，f=1Mhz；为1时，f=500Khz；为2时，f=250Khz；为3时，f=125Khz； 对应F1，F2频率始终是驱动信号的8分之一，而RS则为F1，F2频率的2倍； 现象及数据分析：由上图可知，在同一频率档位上，随着积分时间档位的增长，FC周期逐渐增加；对于同一积分档位，考虑到驱动频率间的关系，FC周期恰好成倍数关系； 2）积分时间测量 表格 2 积分时间测量结果 现象及数据分析：由上图可知，在同一频率档位上，随着积分时间档位的增长，FC周期逐渐增加；对于同一积分档位，考虑到驱动频率间的关系，FC周期恰好成倍数关系； 二、特性测量实验 表格 3 输出信号幅度与积分时间的关系0档
对应曲线： 图表 1 输出信号幅度与积分时间的关系0档 表格 4 输出信号幅度与积分时间的关系 1档
图表 2 输出信号幅度与积分时间的关系1档 表格 5 输出信号幅度与积分时间的关系2档
光电传感器在生活中的应用 ——CCD图像传感器 摘要： 在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一。由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器件。 光电传感器由于反应速度快，能实现非接触测量，而且精度高、分辨力高、可靠性好，加之半导体光敏器件具有体积小、重量轻、功耗低、便于集成等优点，因而广泛应用于军事、宇航、通信、检测与工业自动化控制等多种领域中。当前，世界上光电传感领域的发展可分为两大方向：原理性研究与应用开发。随着光电技术的日趋成熟，对光电传感器实用化的开发成为整个领域发展的热点和关键。 关键字：光电传感器；CCD图像传感器 正文 一、CCD的工作方式 ?CCD和传统底片相比，CCD 更接近于人眼对视觉的工作方式。只不过，人眼 的视网膜是由负责光强度感应的杆细胞和色彩感应的锥细胞，分工合作组成视觉感应。 CCD经过长达35年的发展，大致的形状和运作方式都已经定型。 CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。 ?CCD(Charge Coupled Devices，CCD)由大量独立光敏元件组成，每个光敏元 件也叫—个像素。这些光敏元件通常是按矩阵排列的，光线透过镜头照射到光电二极管上，并被转换成电荷。每个元件上的电荷量取决于它所受到的光照强度，图像光信号转换为电信号。当CCD工作时，CCD将各个像素的信息经过模傲转换器处理后变成数字信号，数字信号以一一定格式压缩后存入缓存内，然后图像数据根据不间的需要以数字信号和视频信号的方式输出。
光电传感器的发展及其应用 摘要：光电式传感器（photoelectric transducer），基于光电效应的传感器，在受到可见光照射后即产生光电效，将光信号转换成电信号输出。它除能测量光强之外，还能利用光线的透射、遮挡、反射、干涉等测量多种物理量，如尺寸、位移、速度、温度等，因而是一种应用极广泛的重要敏感器件。 关键词：光电传感器、光电效应、发展、应用实例 1 引言 光电传感器由于反应速度快，能实现非接触测量，而且精度高、分辨力高、可靠性好，加之半导体光敏器件具有体积小、重量轻、功耗低、便于集成等优点，因而广泛应用于军事、宇航、通信、检测与工业自动化控制等多种领域中。当前，世界上光电传感领域的发展可分为两大方向：原理性研究与应用开发。随着光电技术的日趋成熟，对光电传感器实用化的开发成为整个领域发展的热点和关键。 2 光电传感器原理及应用 2.1光电式传感器 光电传感器又称光传感器，其基本原理是以光电效应为基础，通过把光强度的变化转换成电信号的变化来实现控制的，它的基本结构如图1，它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。光电传感器一般由光源，光学通路和光电元件三部分组成。光电检测方法具有精度高,反应快，非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此，光电式传感器在检测和控制中应用非常广泛[1]。 图 1
光电传感器的电源要是一个恒光源，电源稳定性的设计至关重要，电源的稳定性直接影响到测量的准确性，常用光源有以下几种： ⑴、发光二极管是一种把电能转变成光能的半导体器件。它具有体积小、功耗低、寿命长、响应快、机械强度高等优点，并能和集成电路相匹配。因此，广泛地用于计算机、仪器仪表和自动控制设备中。 ⑵、丝灯泡这是一种最常用的光源，它具有丰富的红外线。如果选用的光电元件对红外光敏感，构成传感器时可加滤色片将钨丝灯泡的可见光滤除，而仅用它的红外线做光源，这样，可有效防止其他光线的干扰。 ⑶、激光激光与普通光线相比具有能量高度集中，方向性好，频率单纯、相干性好等优点，是很理想的光源。 由光源、光学通路和光电器件组成的光电传感器在用于光电检测时，还必须配备适当的测量电路。测量电路能够把光电效应造成的光电元件电性能的变化转换成所需要的电压或电流。不同的光电元件，所要求的测量电路也不相同。下面介绍几种半导体光电元件常用的测量电路。 半导体光敏电阻可以通过较大的电流，所以在一般情况下，无需配备放大器。在要求较大的输出功率时，可用图2所示的电路。图3（a）给出带有温度补偿的光敏二极管桥式测量电路。当入射光强度缓慢变化时，光敏二极管的反向电阻也是缓慢变化的，温度的变化将造成电桥输出电压的漂移，必须进行补偿。图中一个光敏二极管做为检测元件，另一个装在暗盒里，置于相邻桥臂中，温度的变化对两只光敏二极管的影响相同，因此，可消除桥路输出随温度的漂移。光敏三极管在低照度入射光下工作时，或者希望得到较大的输出功率时，也可以配以放大电路，如图3所示。 图2 图3 由于光敏电池即使在强光照射下，最大输出电压也仅0.6V，还不能使下一
实验报告2 ――光电传感器测距功能测试 1．实验目的： 了解光电传感器测距的特性曲线； 掌握LEGO基本模型的搭建； 熟练掌握ROBOLAB软件； 2．实验要求： 能够用LEGO积木搭建小车模式，并在车头安置光电传感器。能在光电传感器紧贴红板，以垂直红板的方向作匀速直线倒车运动过程中进行光强值采集，绘制出时间－光强曲线，然后推导出位移－光强曲线及方程。 3．程序设计： 编写程序流程图并写出程序，如下所示：
ROBOLAB程序设计： 4．实验步骤： 1)搭建小车模型，参考附录步骤或自行设计（创新可加分）。 2)用ROBOLAB编写上述程序。 3)将小车与电脑用USB数据线连接，并打开NXT的电源。点击ROBOLAB 的RUN按钮，传送程序。 4)取一红颜色的纸板（或其他红板）竖直摆放，并在桌面平面与纸板垂直 方向放置直尺，用于记录小车行走的位移。 5)将小车的光电传感器紧贴红板放置，用电脑或NXT的红色按钮启动小 车，进行光强信号的采样。从直尺上读取小车的位移。 6)待小车发出音乐后，点击ROBOLAB的数据采集按钮，进行数据采集， 将数据放入红色容器。共进行四次数据采集。 7)点击ROBOLAB的计算按钮，分别对四次采集的数据进行同时显示、平 均线及拟和线处理。 8)利用数据处理结果及图表，得出时间同光强的对应关系。再利用小车位 移同时间的关系（近似为匀速直线运动），推导出小车位移同光强的关 系表达式。 5．调试与分析 a)采样次数设为24，采样间隔为0.05s，共运行1.2s。采得数据如下所示。
b)在ROBOLAB的数据计算工具中得到平均后的光电传感器特性曲线，如图所示： c)对上述平均值曲线进行线性拟合，得到的光强与时间的线性拟合函数：
学习情境（项目）5授课说明 学习领域名称：家电传感器应用授课教师：课程总学时： 72 项目5：节能灯与光电传感器学时数： 16 累计学时： 48 授课时间安排与执行记录 授课班级 智能家电授课地点 授课日期资讯7 10月6日1-4 节 家电产品控制 实训室 计划0.5 10月9日1-4 节 家电产品控制 实训室 决策0.5 家电产品控制 实训室 实施 6 家电产品控制 实训室 检查 1 家电产品控制 实训室 评估 1 家电产品控制 实训室 参考资料PPT、网络资源、节能灯控制电路 教学方法宏观：引导文法微观：见下 教学目标 知识目标： 1.光电式传感器的分类及工作原理 2.光电式传感器特性 3.红外热释电传感器的分类及工作原理 4.红外热释电传感器特性 5.菲尼尔透镜工作原理及作用技能目标： 6.测量电路构成； 7.光敏电阻在节能灯智能控制中的作用 8.红外热释电传感器实际应用中的安装 9.光敏与红外热释电在节能灯控制策略 中的实施 态度目标： 10.培养学生的沟通能力及团队协作精神 11.养成良好的职业道德 12.提高质量、成本、安全、环保意识 重点： 13.红外热释电传感器特性 1.测量电路 2.光敏电阻的选用与电路设计 3.光敏与红外热释电在节能灯控制策略中的实施 难点： 1.各类光电式传感器的工作原理 2.光电式传感器的特性 3.菲尼尔透镜工作原理及作用 资讯：7学时（注：1学时=45 min，下同） 教学提纲主要内容教学资源及工具教学方法参考时间备注 1．目标描述下发设计任务书，描述项目学 习目标 实物展示、PPT 设计任务书 讲授法 演示法 15 min 下发引导文 2．布置任务1）交代项目任务 2）发放相关学习资料 PPT 讲授法 演示法 15 min
竭诚为您提供优质文档/双击可除 光电传感器实验心得 篇一：光电传感器实验 Dh-sJ3光电传感器物理设计性实验装置 （实验指导书） 实 验 讲 义 请勿带走 杭州大华科教仪器研究所 杭州大华仪器制造有限公司 Dh-sJ3光电传感器物理设计性实验装置 光敏传感器是将光信号转换为电信号的传感器，也称为光电式传感器，它可用于检测直接引起光强度变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其它非电量，如零件直径、表面粗糙度、位移、速度、加速度及物体形状、工作状态识别等。光
敏传感器具有非接触、响应快、性能可靠等特点，因而在工业自动控制及智能机器人中得到广泛应用。 光敏传感器的物理基础是光电效应，即光敏材料的电学特性都因受到光的照射而发生变化。光电效应通常分为外光电效应和内光电效应两大类。外光电效应是指在光照射下，电子逸出物体表面的外发射的现象，也称光电发射效应，基于这种效应的光电器件有光电管、光电倍增管等。内光电效应是指入射的光强改变物质导电率的物理现象，称为光电导效应。大多数光电控制应用的传感器，如光敏电阻、光敏二极管、光敏三极管、硅光电池等都是内光电效应类传感器。当然近年来新的光敏器件不断涌现，如：具有高速响应和放大功能的ApD雪崩式光电二极管，半导体光敏传感器、光电闸流晶体管、光导摄像管、ccD图像传感器等，为光电传感器的应用开创了新的一页。本实验主要是研究光敏电阻、硅光电池、光敏二极管、光敏三极管四种光敏传感器的基本特性以及光纤传感器基本特性和光纤通讯基本原理。 一、实验目的 1、了解光敏电阻的基本特性，测出它的伏安特性曲线和光照特性曲线。 2、了解光敏二极管的基本特性，测出它的伏安特性和光照特性曲线。 3、了解硅光电池的基本特性，测出它的伏安特性曲线

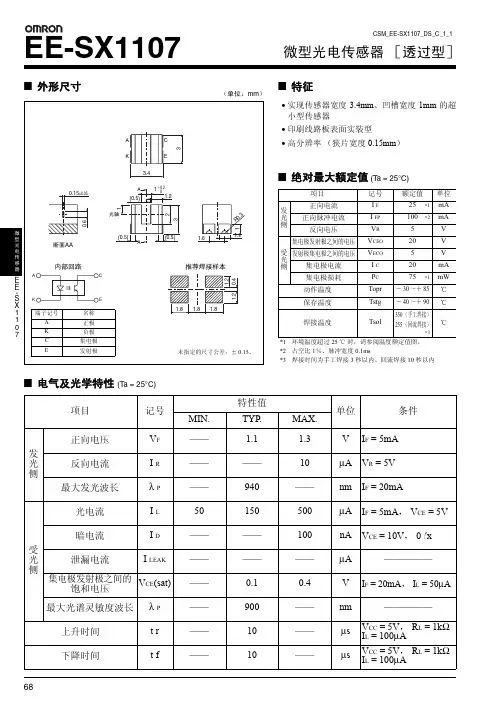

光电传感器选型和使用注意事项 光电传感器的工作原理是通过对红外发射光的阻断和导通，在红外接收管感应出的电流变化来实现开和关的判断。槽型光耦通常也称作槽式光电开关通常是U型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。 一、选型 其选型主要考虑有三点：槽宽要多宽的;分辨率(光缝宽度);固定方式 1、槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。 2、槽型光耦的分辨率，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是3，则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。 3、槽型光耦有带固定孔和不带固定空两种，根据实际情况选择。 4、安装位置。传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。 二、外围电路参数选择 1、在选择槽型光耦的外围电路时，先确定槽型光耦接收管的负
载电阻是多少，再根据槽型光耦的转换效率选择红外发射管的电流。 2、被测物体的运动速度越快(如1-2kHz),原则上红外接收管的负载电阻取值应小些。 三、使用注意事项 光电传感器在使用中出现问题了怎么办?要怎样才能减少光电传感器故障呢?这是很多用户在使用光电传感器的时候都会遇到的问题，那么要怎样解决这些问题呢，其实在日常生活中多注意光电传感器的的使用就可以减轻故障的发生，下面小编来介绍一下光电传感器使用注意事项吧。 1、使用中光电传感器的前端面与被检测的工件或物体表面必须保持平行，这样光电传感器的转换效率最高。 2、安装焊接时，光电传感器的引脚根部与焊盘的最小距离不得小于5mm，否则焊接时易损坏管芯。或引起管芯性能的变化。焊接时间应小于4秒。 3、对射式光电传感器最小可检测宽度为该种光电开关透镜宽度的80%。 4、当使用感性负载(如灯、电动机等)时，其瞬态冲击电流较大，可能劣化或损坏交流二线的光电传感器，在这种情况下，请将负载经过交流继电器来转换使用。 5、红外线光电传感器的透镜可用擦镜纸擦拭，禁用稀释溶剂等化学品，以免永久损坏塑料镜。 6、针对用户的现场实际要求，在一些较为恶劣的条件下，如灰
2012/4/29 彩色线阵ccD专感器系列实验 实验时间：2012年4月27日星期五 （一）实验目的： 1.了解并学习CCD勺使用、驱动原理和功能特性等。 （二）实验内容： 1. 本实验共分为以下四个实验部分，主要内容为： 1）线阵原理及驱动 2）特性测量实验 3）输出信号二值化 4）线阵CCD勺AD数据采集 （三）实验仪器： 1.双踪迹同步示波器（带宽50MH以上）一台， 2.彩色线阵CC多功能实验仪YHCC B IV—台 3.实验用PC十算机及A/D数据采集基本软件
（四）实验结果及数据分析：一、线阵原理及驱动 1）驱动频率与周期
由于对不同驱动频率示值，对应不同驱动频率，当显示数值为0时，f=1Mhz ;为1时, f=500Khz ;为2时，f=250Khz ;为3时，f=125Khz ； 对应F1, F2频率始终是驱动信号的8分之一，而RS则为F1, F2频率的2倍； 现象及数据分析：由上图可知，在同一频率档位上，随着积分时间档位的增长，FC周期逐渐增加；对于同一积分档位，考虑到驱动频率间的关系，FC周期恰好成倍数关系； 2）积分时间测量 现象及数据分析：由上图可知，在同一频率档位上，随着积分时间档位的增长，FC周期逐渐增加；对于同一积分档位，考虑到驱动频率间的关系，FC周期恰好成倍数关系； 二、特性测量实验
积分时间（档）FC时间 ms 幅度（H）幅度（L）Vh-VI 0 11.78 7.2 -1.2 8.4 2 13.82 10.8 -0.8 11.6 4 15.88 17.2 -0.8 18 6 17.92 21.2 -0.8 22 8 19.98 25.6 -0.8 26.4 10 22.02 30.8 -1.6 32.4 对应曲线： 表格 驱动频率1档输出信号U 幅度积分时间（档）FC时间 ms 幅度（H）幅度（L）Vh-VI 0 23.56 36.4 -2 38.4 2 27.64 44.8 -0.8 45.6 4 31.76 48.8 -0.8 49.6 6 35.84 48.8 -0.8 49.6 8 39.94 48.8 -0.8 49.6 图表1 输出信号幅度与积分时间的关系0档 U14 祝号1丁視,mi 13 3QJ 14 ■ Q _ tf 曲 ?
OMRON欧姆龙光电开关 E3JK-R2M1 回归反射型,检测距离2M E3JK-R4M1 回归反射型,检测距离4M E3JK-R4M2 回归反射型,检测距离4M E3JK-5M1 对射型,检测距离5M E3JK-5M2 对射型,检测距离5M E3JK-DS30M1 扩散反射型,检测距离30CM E3JM-10M4T 定时型对射,检测距离10M E3JM-10M4 对射,检测距离10M E3JM-10M4-G 对射,检测距离10M E3JM-DS70M4 扩散反射型,检测距离70CM E3JM-DS70M4-G 扩散反射型,检测距离70CM E3JM-R4M4T-G 定时型回归反射,检测距离4M E3JM-R4M4-G 回归反射,检测距离4M OMRON欧姆龙光电开关 E3F3-D11 φ18扩散反射型,检测距离10CM/DC10-30V E3F3-D12 φ18扩散反射型,检测距离30CM/DC10-30V E3F3-R61 φ18回归反射,检测距离2M/DC10-30V E3F3-T61 φ18对射型,检测距离10M/DC10-30V E3S-2E4 对射型,检测距离2M/DC10-30V E3S-2E4 对射型,检测距离5M/DC10-30V E3S-AD11 扩散反射型,检测距离20CM/DC10-30V E3S-AD61 扩散反射型/DC10-30V E3S-AR61 回归反射,DC10-30V E3S-AR11 回归反射,检测距离2M/DC10-30V
E3S-AT11 对射型,检测距离7M/DC10-30V E3S-AT61 对射型/DC10-30V E3S-CL2 2M E3S-DS10E4 扩散反射型,检测距离10CM/DC10-30V E3S-DS10E41 扩散反射型,检测距离10CM/DC10-30V E3S-GS1E4 槽型,检测距离10MM/DC10-30V E3S-GS3E4 槽型,检测距离30M/DC10-30V E3S-GS3B4 槽型,检测距离30M/DC10-30V E3R-5E4 对射型,检测距离5M/DC10-30V E3R-DS30E4 扩散反射型,检测距离30CM/DC10-30V E3R-R2E4 回归反射型,检测距离2M/DC10-30V OMRON欧姆龙光电开关 E3Z-D61 扩散反射型,检测距离100M/DC10-30V E3Z-D62 扩散反射型,检测距离100M/DC10-30V E3Z-D81 扩散反射型,检测距离100M/DC10-30V E3Z-D82 扩散反射型,检测距离100M/DC10-30V E3Z-R61 回归反射型,检测距离4M/DC10-30V E3Z-R82 回归反射型,检测距离4M/DC10-30V E3Z-T61 对射型,检测距离15M/DC10-30V OMRON欧姆龙光纤放大器 E3X-A11 通用型NPN输出DC10-30V E3X-NA11 通用型NPN输出DC10-30V E3X-NA41 通用型PNP输出DC10-30V E3X-NM11 通用型NPN输出DC10-30V,4路输出
光电传感器实验平台软件设计 摘要：此光电传感器实验平台软件设计包括光电转换、测量计算、输入输出三部分，光源信号作用于各光电传感器，由模数 转换ADC0809采集光敏电阻、光敏二极管、光敏三极管、光电池的输出信号，透射式光电开关、热释电红外器件的输出信号 为开关量，不需要经过模数转换ADC0809，把采集到的数据经单片机测量编程测量计算，将传感器主要特征参数实时显示出 来。我们用按键选择要进行的实验项目。测量计算的核心器件为单片机，单片机系统实时测算并显示出传感器元件的主要参 数。 关键字：传感器；转换模块；单片机 第1章引言 我国理工科院校现有的大学实验教学仪器都属于单一模式的仪器，即光学工程类、模电类、数电类、 传感器类等单一功能的实验教学方法和仪器。这些实验教学仪器虽然能够进行本学科的单科教学实验，但 不能进行多学科综合性的实验教学，更无法培养学生的综合实验技能。 此光电传感器实验平台由光源、光电转换、测量计算、输入输出部分组成。可以完成光电传感器的原理性实验，同时可进行应用性实验；整体结构紧凑，功能完整，实验平台即构成完整的光电传感器系统。 所有器件均在同一侧，有利于对具体的光电元件和转换电路的感性认识，深刻理解具体电路的参数与组成。通过更换光源器件可以进行光谱特性的初步测量。单片机系统对光电传感器信号进行处理是传感器系统的重要应用方向。 第2章方案设计
本设计由光源、光电转换、测量计算、输入输出部分组成。可以完成光电传感器的原理性实验，同时可进行应用性实验，以实验平台构成完整的光电传感器系统。 安装不同的光源，通过调节电路改变光强，经过光电转换部分得到合适的处理信号，用ADC0809来采集。 测量计算部分包括AD转换和单片机，采用ADC0809作为模数转换控制器，单片机采用51单片机,且支持在线调试，学生可以充分理解软件框架与控制流程；可以对实验软件做自主性的修改。进行模数转换的器件都有一定的电压输入范围，当传感器信号经调理过程进入模数转换器时电压量也应保持在两成范围内。接入模数转换控制器的信号有两路，第一路信号为光源电路中的电压信号，第二路信号为光电传感器输出经信号调理电路调整后的电压信号。51单片机将第二路信号经电路模型和算法处理，得出光电传感器元件的主要参数送驶入输出部分。 输入输出部分包括LCD显示器，小键盘和执行部件。显示器件为字符型液晶显示器，显示光源信号值和光电传感器主要参数；小键盘包括0～9的数字键和“确定”、“返回”，共12个按键，实现实验项目的选择；电子音响和LED作为执行部件，在光电传感器应用系统中根据传感器的信号做出不同执行动作。 可以进行各种光电传感器的原理与应用实验，基本光电传感器包括：光敏电阻、光敏二极管、光敏三极管、光电池、透射式光电开关、热释电红外器件。 2.1光电传感器实验平台模块分布 图2 2.2光电传感器实验平台的硬件结构[1] （1）光源通过调节电路改变光强，不同的实验给出不同的光强。 （2）在实验平台上用遮光板盖住光源和光敏电阻，入射光强，电阻减小，入射光弱，电阻增大。 （3）在实验平台上用遮光板盖住光源和光敏二极管，当有光照的时候，光敏二极管的暗电流增大，无光照的时候，其暗电流很小。 （4）在实验平台上用遮光板盖住光源和光敏三极管，其测试电路就有暗电流，取走遮光板时即有光电流。（5）在实验平台上当有光入射到光电池表面时，电路中产生光电流。 （6）在实验平台上安装好光源和接收器，用遮光板盖住光源和接收器，测试透射式光电开关接收器的信号量。 （7）在实验平台上安装好光源和接收器，用遮光板盖住或移开光源和接收器，观察热释电红外传感器信号的变化。将以上试验测得数据，通过ADC0809的采集，送到单片机通过相应的公式计算得出要测得参数，并显示出来。
OMRON光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的(即电缘绝)，所以它可以在许多场合得到应用。采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。 OMRON光电开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。 目前，这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。 OMRON光电开关的工作原理框图。由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时(或不延时)触发驱动器输出光电开关控制信号。OMRON光电开关，欧姆龙光电开关工作原理 OMRON光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。 OMRON光电开关是现代微电子技术发展的产物，是HGK系列红外光电开关的升级换代产品。与以往的光电开关相比具有自己显著的特点： ●具有自诊断稳定工作区指示功能，可及时告知工作状态是否可靠； ●对射式、反射式、镜面反射式光电开关都有防止相互干扰功能，安装方便；
实验一光电传感器实验 1-1 PSD光电位置传感器——位移测量 一．实验目的： １．了解PSD光电位置传感器的结构。 2.掌握PSD光电位置传感器的工作原理。 二.实验原理： 光电位置敏感器件（PSD）是基于光伏器件的横向效应的器件，是一种对入射到光敏面上的光电位置敏感的光电器件。因此，称其为光电位置敏感器件（Position Sensitive Detector，简称为PSD），如图1所示为PIN型PSD器件的结构示意图，它由三层构成，上面为P型层，中间位I型层，下面为N型层。在上面的P型层上设置有两个电极，两电极间的P型层除具有接受入射光的功能外还具有横向分布电阻的特性。即P型层不但为光敏层，而且还是一个均匀的电阻层。 当光束入射到PSD器件光敏层上距中心点得距离为xA时，在入射位置上产生与入射辐射成正比的信号电荷，此电荷形成的光电流通过电阻P型层分别由电极1和2输出，设P 型层的电阻是均匀的，两电极间的距离为2L，流过两电极的电流分别为I1和I2，则流过N 型层上电极的电流I0为I1和I2之和，即I0=I1+I2。 若以PSD器件的几何中心点O为原点，光斑中心距原点O的距离为xA，则 利用上式即可测出光斑能量中心对于器件中心的位置xA，它只与电流I1和I2的和、差及其比值有关，而与总电流无关。 图1 图2 PSD器件已被广泛地应用于激光自准直、光点位移量和振动的测量、平板平行度的检测和二维位置测量等领域。目前，PSD器件已有一维和二维两种PSD器件。本仪器用的是一维PSD
器件，主要用来测量光斑在一维方向上的位置或移动量的装置，图2为一维PSD器件的原理图，其中①和②为信号电极，③为公共电极。它的光敏面为细长的矩形条。图3为其等效电路，它由电流源Ip、理想二极管VD、结电容Cj、横向分布电阻RD和并联电阻Rsh组成， PSD器件属于特种光伏器件，它的基本特性与一般硅光伏器件基本相同，如光谱响应、时间响应和温度响应等与前面讲述的PN结光伏器件相同。作为位置传感器PSD有其独特特性，即位置检测特性，PSD的位置检测特性近似于直线，图4所示为一维PSD位置检测误差特性曲线，由曲线可知，越接近中心位置测量误差越小，因此，利用PSD来检测光斑位置时，尽量使光点靠近器件中心。 图3 图4 三．实验所需器件： PSD组件(器件已装在基座上)、固体激光器、反射体、PSD光电位置单元、数字电压表四．实验步骤： １．通过PSD基座上端圆孔观察PSD器件及在基座上的安装位置,PSD光电位置传感器的“I1” 和“I2”两端对应接入PSD光电位置单元的“I1”和“I2”两输入端，输出端V o接数字电压表20V档。 ２．确认接线无误后，开启仪器电源，此时因无光源照射，PSD器件前端的聚焦透镜也无光照射而形成的光点照射在PSD器件上，Vo输出的为环境光的噪声电压，试用一块遮光片将观察圆孔盖上，观察光噪声对输出电压的变化。 ３．将激光器电源插头插入“激光电源”插口，激光器安装在基座圆孔中并固定。注意激光束照射到反射面上时的情况，光束应与反射面垂直。激光束照射到反射面后PSD组件上的透镜将漫反射的激光光线聚焦到PSD器件表面，旋转激光器角度，调节激光光点，（必要时也可旋转调节PSD前的透镜）使光点尽可能集中在PSD器件上。 ４．从原点开始，位移平台分别向前和向后位移，因为PSD器件对光点位置的变化非常敏感，故每次螺旋测微仪旋转10格（1/10mm），并将位移值（mm）与输出电压值（U0）
光电传感器技术实验指导 太原理工大学物理与光电工程学院太原理工大学测控技术研究所 2014年10月21日 实验一光敏电阻特性参数及其测量
1、光敏电阻伏安特性实验 1.1、实验目的 通过本实验，认识并学习光敏电阻，掌握光敏电阻的基本工作原理，变换电路和它的光照特性和伏安特性等基本参数及其测量方法。达到会用光敏电阻器件进行光电检测方面应用课题的设计。 1.2、实验仪器 ① GDS-Ⅲ(或Ⅳ)型光电综合实验平台1 台； ② LED 光源1 个； ③光敏电阻 1 个； ④通用光电器件实验装置 2 只 ⑤光电器件支杆 2 只； ⑥连接线 20 条； ⑦示波器探头2 条； ☆注意事项：LED发光二极管正负极性问题（从侧面观察两条引出线在管体内的形状，较小的是正极），与之对应的通用光电器件实验装置中，白螺钉一端为正极，黑螺钉一端为负极。通用光电器件引线红色为正，黑色为负。 1.3、实验原理 某些物质吸收了光子的能量后，产生本征吸收或杂质吸收，从而改变了物质电导率的现象称为物质的光电导效应。利用具有光电导效应的材料（如硅、锗等本征半导体与杂质半导体，硫化镉、硒化镉、氧化铅等）可以制成电导(或电阻)随入射光度量变化器件，称为光电导器件或光敏电阻。 当光敏电阻受到光的照射时，其材料的电导率发生变化，表现出阻值的变化。光照越强，它的电阻值越低。因此，可以通过一定的电路得到输出信号随光的变化而改变的电压或电流信号。测量信号电压或电流很小。当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）将急剧变化，因此电路中电流将迅速增加。便可获得光敏电阻随光或时间变化的特性，即光敏电阻的特性参数。 1.4、实验步骤 利用图1实验装置可以测量出光敏电阻的伏安特性，并能够画出其伏安特性曲线。
盲区： 是指反射型光电传感器不能识别目标的范围。 检测距离： 动作距离是指检测体按一定方式移动时，从基准位置（光电传感器的感应表面）到传感器动作时测得的基准位置到检测面的空间距离。额定动作距离指传感器动作距离的标称值。 回差距离： 动作距离与复位距离之间的距离差值。 响应频率： 按规定的1秒的时间间隔内，允许光电传感器动作循环的次数。 输出状态： 分常开和常闭。当无检测物体时，常开型的光电传感器所接通的负载，由于光电传感器内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。 检测方式： 根据光电传感器在检测物体时，发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式、镜反射式、对射式等。 输出形式： 分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线（自带继电器），及直流NPN/PNP/常开/常闭多功能多种常用的形式输出。 表面反射率： 对于漫反射型光电传感器发出的光线需要被检测物表面将足够的光线反射回漫反射传感器的接受器，所在检测距离和被检测物体的表面反射率将是决定接受器接收到光线的强度大小，粗糙的表面反射回的光线必将小于光滑表面反射回的强度，而且，被检测物体的表面必须垂直于光电传感器的发射光线。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，
以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/95232984.html,。
光电传感器原理及其应用
光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（红外、可见及紫外光辐射）转变成为电信号的器件。 光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。 光电式传感器是以光电器件作为转换元件的传感器。它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。近年来，新的光电器件不断涌现，特别是CCD图像传感器的诞生，为光电传感器的进一步应用开创了新的一页。 光电传感器的原理： 由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类,即模拟式光电传感器和脉冲(开关)式光电传感器.模拟式光电传感器是将被测量转换成连续变化的光电流,它与被测量间呈单值关系.模拟式光电传感器按被测量(检测目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻档)三大类.所谓透射式是指被测物体放在光路中,恒光源发出的光能量穿过被测物,部份被吸收后,透射光投射到光电元件上;所谓漫反射式是指恒光源发出的光投射到被测物上,再从被测物体表面反射后投射到光电元件上;所谓遮光式是指当光源发出的光通量经被测物光遮其中一部份,使投射刭光电元件上的光通量改变,改变的程度与被测物体在光路位置有关。 光敏二级管是最常见的光传感器。光敏二极管的外型与一般二极管一样，只是它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入，为增加受光面积，PN结的面积做得较大，光敏二极管工作在反向偏置的工作状态下，并与负载电阻相串联，当无光照时，它与普通二极管一样，反向电流很小（＜µA），称为光敏二极管的暗电流；当有光照时，载流子被激发，产生电子-空穴，称为光电载流子。在外电场的作用下，光电载流子参于导电，形成比暗电流大得多的反向电流，该反向电流称为光电流。光电流的大小与光照强度成正比，于是在负载电阻上就能得到随光照强度变化而变化的电信号。 光敏三极管除了具有光敏二极管能将光信号转换成电信号的功能外，还有对电信号放大的功能。光敏三级管的外型与一般三极管相差不大，一般光敏三极管只引出两个极——发射极和集电极，基极不引出，管壳同样开窗口，以便光线射入。为增大光照，基区面积做得很大，发射区较小，入射光主要被基区吸收。工作时集电结反偏，发射结正偏。在无光照时管子流过的电流为暗电流Iceo=（1+β）Icbo（很小），比一般三极管的穿透电流还小；当有光照时，激发大量的电子-空穴对，使得基极产生的电流Ib增大，此刻流过管子的电流称为光电流，集电极电流Ic=（1+β）Ib，可见光电三极管要比光电二极管具有更高的灵敏度。 光电传感器的分类： 1. 标准光电传感器 1）漫反射型：一般型或能量型(-8)，聚焦式(-8-H)，带背景抑制功能型(-8-H) ，带背景分析功能型(-8-HW) 2）反射板型：一般型(-6)，带偏振滤波功能型(-54, -55)，带透明体检测功能型(-54-G)，带前景抑制功能型(-54-V)
