华为SmartAX MA5626 多业务接入设备(光交换机)
华为公司SmartAX MA5626是业界领先的PON远端多业务MDU产品。该产品可以为家庭用户或中小企业用户提供宽带上网和IP语音业务，满足FTTB宽带接入的建设需求。SmartAX MA5626是固定接口的盒式设备，提供2*GPON/2*EPON的网络接口，可以提供从8路、16路、24路LAN接入的不同规格，并提供LAN和POTS的1：1配比。设备便于安装与维护，适用于桌面应用、楼道安装、机柜安装等多种应用场景，并具备宽温域、低功耗、静音设计、稳定可靠和绿色节能等多种特点
MA5626为纯宽带设备，只提供宽带接入。一个维护网口，一个本地配置串口，1个环境监控串口，1个环境监控接口.此交换机是专为小区光纤入户设计的。右边那2个口是主线入口，左边的是接入户的连接口。安装：安装从光终端盒用尾纤连接方口，1号端口接路由器，电源灯常亮，run灯闪烁，其他两灯一个是尾纤灯，一个常亮说明有信号。支持互联网，语音，视频等。
特点：
1.支持三模自适应：提供两个SFP上行端口，可支持GPON/EPON/GE三模自适应，满足用户不同的建
网需求。
2、规格丰富，适应于多种FTTB建设场景：可以完全满足FTTB建网模式下纯LAN的建设需求，或者语
音建设需求，继承传统话音业务，支持窄带用户的迁移；
3、即插即用的业务发放模式：支持远程配置下发，设备上电注册成功之后即可建立管理通道和业务通道，
无需人工现场配置，即插即用；
4、强大的QoS能力：支持基于DBA的带宽管理，灵活的业务映射和基于流的精确业务管理，提供差异化
的业务体验；
5、高性能IPTV业务处理能力：强大的业务交换容量、系统包转发率以及高集成度（数据交换和用户管理），
使其具有了电信级的组播运营能力；
6、完善的语音特性：支持语音业务、传真业务和Modem业务等基本业务，三方通话、呼叫等待、呼叫转
移、主叫号码显示、主叫号码限制等补充业务；
7、高效的管理维护模式：支持免现场软调、远程验收、远程升级打补丁、远程故障定位等多种高效的管
理维护方法；
8、绿色节能：选用高效能电源，降低系统能耗；无风扇自然散热，有效降低设备能耗；支持POTS短环
路设计，有效降低短距离下端口能耗。
规格：
MA5626
宽/深/高442mm×220mm×43.6mm（24FE、16FE）250mm×220mm×43.6mm（8FE）
网络侧接口支持2个SFP上行端口，支持三模自适应，可灵活配置为下面5种模式：? 2*EPON? 2*GPON? 2*GE（光）
? 1*GE（光）+1*EPON ? 1*GE（光）+1*GPON
用户侧接口? 24*FE? 16*FE? 8*FE
工作温度-40℃～55℃；-25℃启动
环境湿度非凝结，5%～95%
散热方式无风扇自然散热
供电AC：220V/110V
防雷能力LAN：6KV；POTS：4KV
重量24口：1.92kg 16口：1.91kg 8口：1.15kg
GE是指端口的速率达到每秒G比特传输的以太网端口。Gigabit Ethernet 千兆以太网1Gbps FE是指端口的速率达到每秒100M比特传输的以太网端口。Fast Ethernet 快速以太网100Mbps 特性：
SmartAX MA5626
GPON特性遵循ITU G.984系列标准T-CONT的数量：32个GEM Port的数量：1000个
EPON特性满足IEEE802.3ah标准，满足CTC2.1标准支持动态带宽分配（DBA）
宽带特性支持SIP，支持H.248
支持POTS短环路设计，有效降低功耗支持SIP，支持H.248
语音特性支持SIP，支持H.248
支持POTS短环路设计，有效降低功耗
组播特性支持IGMP V2/V3
支持IGMP Proxy和Snooping
系统可配的组播节目数：1024支持组播用户数量：48每用户最大并发组播数量：16
安全特性支持PPPoE+和DHCP Option82
支持MAC地址静态及动态绑定
支持防御MAC/IP Spoofing，支持源MAC/IP过滤支持防DOS攻击，支持防火墙功能
维护管理特性支持SNMP v1/v2/v3
支持Telnet，支持SSHv2 支持远程批量预部署功能支持远程升级和远程监控
组网:华为MA5626 8口交换机（8FE）
MA5620/MA5626应用于FTTB建设场景，放置于位于楼道的网络箱内，通过GPON/EPON连接到OLT，下行通过五类线接入用户PC，提供高带宽三重播放业务，也可以通过双绞线接入话机，提供POTS语音业务。
华为MA5626光接入设备作为GPON/EPON系统中MDU设备，和局端OLT设备配合使用，可以提供GPON/EPON 接入业务，满足FTTB光纤到楼等组网需求。
华为MA5626采用固定式设计，仅支持FE电接口一种业务接口，根据容量的不同，分别有24/16/8三种规格，华为MA5626通过外挂加热装置支持-40℃低温环境的启动。
华为MA5626系统配置数据表
华为MA5626运行环境参数
华为MA5626电源参数
系统中MDU设备，和局端OLT设备配合使用，可以提供GPON/EPON接入业务，满足FTTB光纤到楼等组网需求。

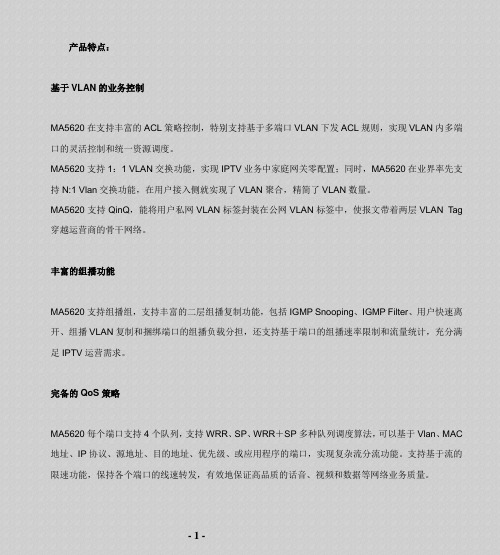

产品特性
宽温域、低功耗、自然散热静音设计，在大幅降低系统能耗，提升系统可靠性的同时，为您提供舒适、静谧的应用环境。
支持远程下发配置，设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场操作，即插即用；支持良好的管理、维护和监控功能，便于日常运营管理和故障诊断。
支持GPON/EPON/GE三模自适应，满足不同的FTTx网络接入需求；同时支持SIP和H.248两种协议，与软交换对接方便。
支持6KV的高防雷能力，支持Type C双PON口保护，确保了设备的可靠性。
支持正向POE供电，满足FTTW建设时Wi-Fi终端取电的问题；支持反向POE供电，解决FTTB建设时楼道取电难的问题。
产品应用和客户利益
华为MA5626 8口设备可即插即用，提高了业务发放效率，降低了部署成本；业务仿真和远程故障定位功能降低了运维成本；绿色节能设计则提升了节能效率和网络盈利能力。目前，华为MA5626 8口已在FTTO 市场得到广泛应用，服务于全球多个运营商。
硬件外观
华为MA5626 24口采用固定式设计，支持FE电接口一种业务接口，详细如下图所示：
华为MA5626 24口外观图（交流电源输入，24FE）
华为MA5626 24口通过外挂加热装置支持-40℃低温环境的启动。华为MA5626 24口外挂加热装置的外观如下所示：

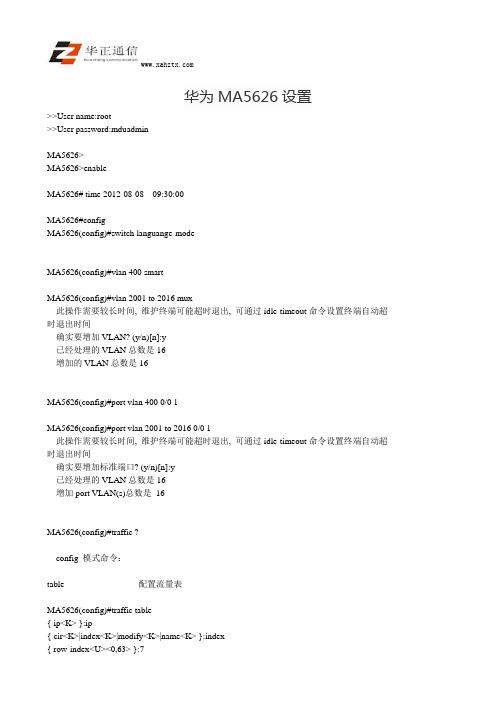

配置
华为MA5626 8口系统配置数据表
概述
1.1 产品定位
为更好地满足客户对FTTB组网中MDU设备的需求，华为技术有限公司推出SmartAX MA5626E/MA5620E 业务接入设备（以下简称MA5626E/MA5620E）。
MA5626E/MA5620E在EPON接入系统中作为MDU设备，上行方向与OLT配合提供高速率、高带宽和高质量的数据、语音和视频业务，实现FTTN接入。
MA5620E可以支持以下业务接入方式：
基于V oIP的POTS接入。
基于以太网的LAN接入。
MA5626E可以支持以下业务接入方式：基于以太网的LAN接入。
1.2 产品特点
1.2.1 丰富的接口类型
MA5626E/MA5620E提供了网络接口、业务接口、维护接口，以适应不同的组网环境，如表1-1所示。表1-1 MA5626E/MA5620E提供的接口
接口类别提供的接口备注
网络侧接口EPON光接口光接口采用单模光模块，支持单纤双向的数据传输。
用户侧接口POTS接口支持VoIP业务，提供POTS用户接入。
FE电接口支持以太网业务，提供上网用户接入。
维护接口维护串口通过串口维护方式满足本地维护、远程维护等多种需求。
维护网口通过带外维护方式满足本地维护、远程维护等多种需求。
环境监控接口l1 实现MA5626E/MA5620E系统的温度、湿度等环境量的搜集，l2 通过环境监控接口上报到网管或其他维护平台。
l3 开关量告警接口可以实现开关量告警的上报。
1.2.2 完善的可靠性设计
硬件设计
MA5626E/MA5620E符合CTC2.0 MDU标准，在硬件设计和软件设计等各个环节均考虑了系统可靠性指标，充分保证了设备的正常运行。
通过ESD（Electrostatic Discharge）测试。
进行了防雷和防护设计（用户端口4kV共模）。
提供了丰富的告警信息，便于及时准确地发现和定位系统运行过程中的问题。
采取自然散热方式。
可配置加热板（外置），满足-40°C环境下的低温启动。
软件设计
提供1个环境监控接口，支持4个开关量告警设置。
支持温度检测。
支持Dying Gasp告警事件处理。
支持软件防盗功能。
支持线路测试功能。
支持远程管理（远程配置、远程升级、远程故障检测等），降低维护成本。
支持语音业务远程拨测，降低维护成本。
1.2.3 完备1.2.4 的线路测试功能
MA5626E/MA5620E支持外线测试和内线测试，可以在无需人工参与的情况下自动检测单板放号是否正常，以及单板的所有端口是否工作正常，能够满足设备开局等特殊条件下的测试需求。
在设备正常运行的过程中也可以启动该功能进行维护。
MA5626E/MA5620E支持的外线测试的类型和参数指标如表1-2所示。
外线测试
表1-2 MA5626E/MA5620E外线测试项目
项目类型参数指标
交流电压A线对地，B线对地，AB线之间交流电压精度：
l1 电压范围0V～±10V：±2V
l2 电压范围±10V～±70V：±5V
l3 电压范围±70V以上：±10％
直流电压A线对地，B线对地，AB线之间直流电压精度：
l4 电压范围0V～±10V：±2V
l5 电压范围±10V～±70V：±5V
l6 电压范围±70V以上：±10％
电阻A线对地，B线对地，
AB线之间的正极电阻，
AB线之间的反极电阻电阻精度：
l1 电阻范围0～120欧姆：±10欧姆
l2 电阻范围120欧姆～10K欧姆：±8％
l3 电阻范围10K欧姆～100K欧姆：±10％
l4 电阻范围10K欧姆～100K欧姆：±10％
l5 电阻范围大于1000K欧姆：±20％
电容A线对地，B线对地，AB线之间电容的精度：
l1 电容范围10～150nf：±20nf
l2 电阻范围150～1000nf：±15％
l3 电阻范围1000～1000nf：±10％
l4 电容范围大于10000nf欧姆：±10％
内线测试
MA5626E/MA5620E支持的内线测试项目包括：摘机检测、挂机检测、截铃检测、空闲电压、摘机环路电流、铃流电压、反极功能、脉冲收号、语音环路测试。
2 产品结构
2.1 设备2.2 外观
MA5620E支持POTS接口和FE电接口，外观如图2-1所示。
MA5626E仅支持FE电接口，外观如图2-2所示。
图2-2 MA5620E外观图（24FE+24POTS）
图2-3 MA5626E外观图（24FE）
2.3 设备2.4 规格
MA5626E支持2种规格，MA5620E支持2种规格，具体参数如表2-1所示。
表2-3 MA5626E/MA5620E的设备表2-4 规格列表
设备名称接口配置设备概述设备尺寸
（宽×深×高）
24POTS+24FE 提供24个POTS用户接口和24个上网用户接口。英寸××
l
l英寸
16POTS+16FE 提供16个POTS用户接口和16个上网用户接口。
24FE 提供24个上网用户接口。
16FE 提供16个上网用户接口。
3 组网应用
3.1 住宅小区组网应用
MA5626E/MA5620E作为MDU，可放置于小区楼道内，通过以太网接入普通住宅用户，为使用5类线接入的楼宇用户提供高带宽的解决方案。组网如图3-1所示。
图3-4 住宅小区组网应用
3.2 边缘地区组网应用
通过MA5626E/MA5620E实现的EPON接入业务可以与xDSL接入业务互补，在边远地区满足xDSL覆盖范围之外已有的窄带用户的宽带需求。对于边远地区用户，采用EPON接入技术，只需要一根光纤就可以解决多个远距离用户的接入，适用于相对比较集中的一组远距离用户的宽带接入。组网如图3-2所示。
图3-5 边远地区组网应用
3.3 单纤多用户群组网应用
通过MA5626E/MA5620E实现的EPON接入业务还可以取代现有的部分光缆和光交接设备，节省接入光缆。通过一根光纤，即可实现网吧一条街和商务客户群的接入。组网如图3-3所示。
图3-6 单纤多用户群组网
4 设备
5 参数和技术指
6 标7
7.1 设备7.2 参数
设备尺寸
MA5626E/MA5620E的外观尺寸为19英寸×220mm×1U（宽×深×高）。
安装方式
楼道挂墙或平放，台式，可以安装到19英寸机柜中，前维护。
运行环境
表7-5 MA5626E/MA5620E环境参数
环境参数参数值
工作环境温度-10℃～+55℃
工作环境湿度5%～95%
气压环境70kPa～106kPa
海拔高度2000m以内
电源参数
表7-6 MA5626E/MA5620E电源参数
电源参数参数值
供电方式市电交流供电
工作电压范围90V～264V
功耗
表7-7 MA5626E/MA5620E设备表7-8 功耗
电源参数参数值
设备最大功耗（24POTS+24FE）70W
其他?榭鱿碌牡湫凸 ? 24FE：18W
16FE：16W
7.3 业务特性与规格
业务特性及指标
表7-9 业务特性及指表7-10 标表7-11
分类特性指标
地址MAC地址自学习IEEE 802.1D标准
MAC地址表数量16K（16×1024）
VLAN ID范围1～4094
用户侧按物理端口划分VLAN
VLAN透传、VLAN标记/去标记
VLAN Stacking、QinQ VLAN
VLAN Translation、VLAN Trunk
三层特性三层路由转发
路由协议静态路由、动态路由（包括RIP V2/OSPF）组播组播协议IGMP Proxy和IGMP Snooping
组播组512个
组播VLAN 32个
STB认证支持DHCP Option82
受控组播-
流分类-
优先级l1 支持基于VLAN的优先级标l2 记
l3 支持基于ACL的优先级标l4 记
缓存管理支持拥塞避免机制
CAR -
队列调度l1 每个用户侧端口支持8个优先级队列
l2 支持的队列调动方式有：SP、WRR、SP+WRR
安全MAC地址数目l1 设置MAC地址老化模式
l2 设置基于端口的MAC地址学习数
l3 开启/关闭基于每个物理端口和MAC地址的以太网数据帧过滤功能
PPPoE Relay Agent（PPPoE+）在PPPoE 认证过程中，实现在PPPoE报文中携带用户端口信息，上报到BRAS
PITP -
ARP Proxy -
L2 DHCP Relay -
DHCP Option82 在STB 认证过程中，实现在DHCP 报文携带用户端口信息，上报给DHCP Server/BRAS 系统安全l4 支持ACL
l5 支持在网管三层接口配置防火墙
l6 支持防MAC地址欺骗
l7 支持防IP地址欺骗
l8 支持防ICMP攻击
l9 支持软件防火墙
l10 支持BPDU报文透传
V oIP特性用户侧POTS接口l11 主叫号码显示（DTMF/FSK）
l12 l主叫号码显示限制
l13 lFSK方式留言灯
l14 l话费立显
l15 l呼叫等待
l16 l闹钟服l17 务
l18 l呼出限制
l19 l立即热线
l20 l主被叫控
l21 lCentrex业务
l22 l无应答呼叫前转
l23 l无条件呼叫前转
l24 l遇忙呼叫前转
l25 l拍叉呼叫转移
l26 l三方通话
l27 l会议电话
l28 l遇忙回呼
l29 l传真业务
l30 lModem业务
l31 lRFC2833加密
其他MSTP和RSTP -
NTP和SNTP
系统维护管理特性
表7-12 系统维护管理特性
分类特性

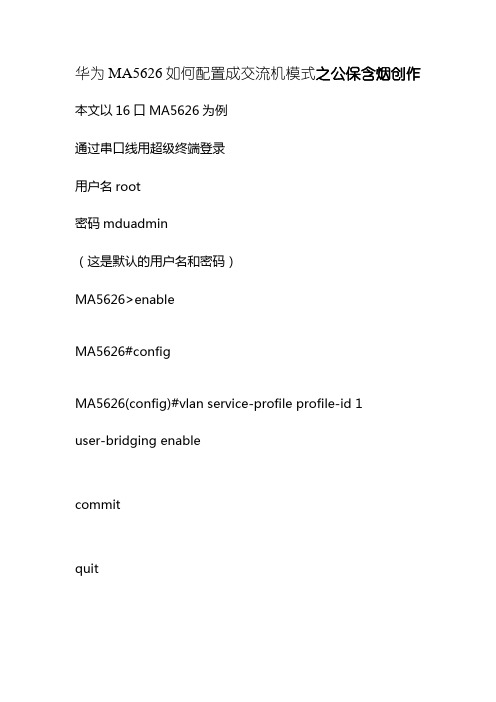

管理支持串口（Console）配置。
支持Telnet远程配置。支持命令行配置（CLI）。支持SNMP远程管理。
维护支持Ping功能。支持Telnet远程维护。
加载与升级支持Xmodem协议实现加载升级。
支持FTP、TFTP、SFTP协议加载升级。
支持启动加载升级、支持在线加载升级。
