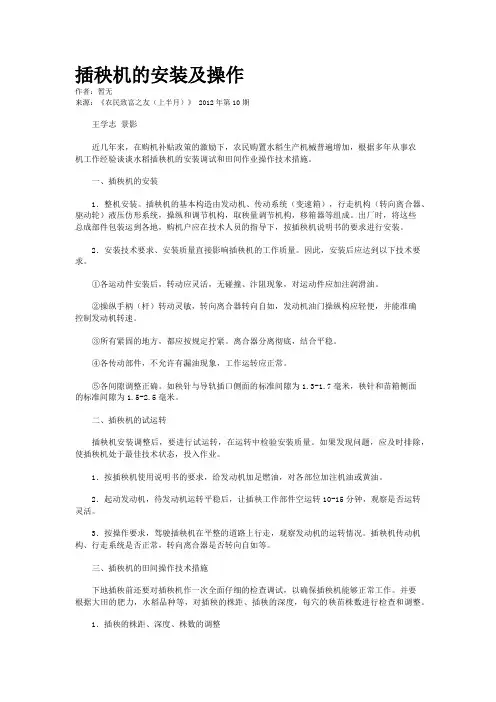

插秧机的安装及操作
作者：王学志景影
来源：《农民致富之友》2012年第19期
近几年来，在购机补贴政策的激励下，农民购置水稻生产机械普遍增加，根据多年从事农机工作经验谈谈水稻插秧机的安装调试和田间作业操作技术措施。
一、插秧机的安装
1.整机安装。插秧机的基本构造由发动机、传动系统（变速箱），行走机构（转向离合器、驱动轮）液压仿形系统，操纵和调节机构，取秧量调节机构，移箱器等组成。出厂时，将这些总成部件包装运到各地，购机户应在技术人员的指导下，按插秧机说明书的要求进行安装。
2.安装技术要求、安装质量直接影响插秧机的工作质量。因此，安装后应达到以下技术要求。
①各运动件安装后，转动应灵活，无碰撞、汴阻现象，对运动件应加注润滑油。
②操纵手柄（杆）转动灵敏，转向离合器转向自如，发动机油门操纵构应轻便，并能准确控制发动机转速。
③所有紧固的地方，都应按规定拧紧。离合器分离彻底，结合平稳。
④各传动部件，不允许有漏油现象，工作运转应正常。
⑤各间隙调整正确。如秧针与导轨插口侧面的标准间隙为1.3—1.7毫米，秧针和苗箱侧面的标准间隙为1.5— 2.5毫米。
二、插秧机的试运转
插秧机安装调整后，要进行试运转，在运转中检验安装质量。如果发现问题，应及时排除，使插秧机处于最佳技术状态，投入作业。
1.按插秧机使用说明书的要求，给发动机加足燃油，对各部位加注机油或黄油。
2.起动发动机，待发动机运转平稳后，让插秧工作部件空运转10—15分钟，观察是否运
转灵活。
