设计题目
12.5/3.2T双梁桥式起重机设计计算主要设计参数：
小车主钩副钩
起重量50t 10t
起升高度12m 16m
起升速度9m/min 16m/min
起升机构工作级别M5
小车自重15.5t~18.5t
运行机构工作级别M5
小车运行速度40-45m/min
轨距2500mm
轮距3400mm
大车
跨度31.5m
运行速度80m/min
运行机构工作级别Ｍ5

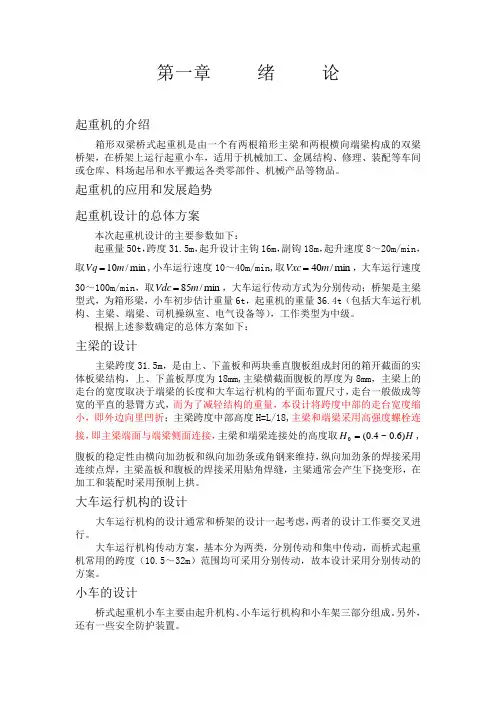

桥式起重机概述
桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。
桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。桥式起重机可分为普通桥式起重机、简易粱桥式起重机和冶金专用桥式起重机三种。
普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。起重小车又由起升机构、小车运行机构和小车架三部分组成。
起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架，通常为焊接结构。
起重机运行机构的驱动方式可分为两大类：一类为集中驱动，即用一台电动机带动长传动轴驱动两边的主动车轮；另一类为分别驱动、即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式，大起重量的普通桥式起重机为便于安装和调整，驱动装置常采用万向联轴器。
起重机运行机构一般只用四个主动和从动车轮，如果起重量很大，常用增加车轮的办法来降低轮压。当车轮超过四个时，必须采用铰接均衡车架装置，使起重机的载荷均匀地分布在各车轮上。
桥架的金属结构由主粱和端粱组成，分为单主粱桥架和双粱桥架两类。单主粱桥架由单根主粱和位于跨度两边的端粱组成，双粱桥架由两根主粱和端粱组成。主粱与端粱刚性连接，端粱两端装有车轮，用以支承桥架在高架上运行。主粱上焊有轨道，供起重小车运行。桥架主粱的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。
箱形结构又可分为正轨箱形双粱、偏轨箱形双粱、偏轨箱形单主粱等几种。正轨箱形双粱是广泛采用的一种基本形式，主粱由上、下翼缘板和两侧的垂直腹板组成，小车钢轨布置在上翼缘板的中心线上，它的结构简单，制造方便，适于成批生产，但自重较大。
偏轨箱形双粱和偏轨箱形单主粱的截面都是由上、下翼缘板和不等厚的主副腹板组成，小车钢轨布置在主腹板上方，箱体内的短加劲板可以省去，其中偏轨箱形单主粱是由一根宽翼缘箱形主粱代替两根主粱，自重较小，但制造较复杂。
四桁架式结构由四片平面桁架组合成封闭型空间结构，在上水平桁架表面一般铺有走台板，自重轻，刚度大，但与其他结构相比，外形尺寸大，制造较复杂，疲劳强度较低，已较少生产。
空腹桁架结构类似偏轨箱形主粱，由四片钢板组成一封闭结构，除主腹板为实腹工字形粱外，其余三片钢板上按照设计要求切割成许多窗口，形成一个无斜杆的空腹桁架，在上、下水平桁架表面铺有走台板，起重机运行机构及电气设备装在桥架内部，自重较轻，整体刚度大，这在中国是较为广泛采用的一种型式。
二、桥式起重机分类
1、普通桥式起重机主要采用电力驱动，一般是在司机室内操纵，也有远距离控制的。起重量可达五百吨，跨度可达60米。
2、简易梁桥式起重机又称粱式起重机，其结构组成与普通桥式起重机类似，起重量、跨度和工作速度均较小。桥架主粱是由工字钢或其他型钢和板钢组成的简单截面粱，用手拉葫芦或电动葫芦配上简易小车作为起重小车，小车一般在工字粱的下翼缘上运行。桥架可以沿高架上的轨道运行，也可沿悬吊在高架下面的轨道运行，这种起重机称为悬挂粱式起重机。
3、冶金专用桥式起重机在钢铁生产过程中可参与特定的工艺操作，其基本结构与普通桥式起重机相似，但在起重小车上还装有特殊的工作机构或装置。这种起重机的工作特点是使用频繁、条件恶劣，工作级别较高。主要有五种类型。
4‘铸造起重机：供吊运铁水注入混铁炉、炼钢炉和吊运钢水注入连续铸锭设备或钢锭模等用。主小车吊运盛桶，副小车进行翻转盛桶等辅助工作。
5、夹钳起重机：利用夹钳将高温钢锭垂直地吊运到深坑均热炉中，或把它取出放到运锭车上。
6、脱锭起重机：用以把钢锭从钢锭模中强制脱出。小车上有专门的脱锭装置，脱锭方式根据锭模的形状而定：有的脱锭起重机用项杆压住钢锭，用大钳提起锭模；有的用大钳压住锭模，用小钳提起钢锭。
7、加料起重机：用以将炉料加到平炉中。主小车的立柱下端装有挑杆，用以挑动料箱并将它送入炉内。主柱可绕垂直轴回转，挑杆可上下摆动和回转。副小车用于修炉等辅助作业。
8、锻造起重机：用以与水压机配合锻造大型工件。主小车吊钩上悬挂特殊翻料器，用以支持和翻转工件；副小车用来抬起工件。
第一章：小车主起升机构构计算:
1.1）确定传动方案，选择滑轮组和吊钩组
按照构造宜紧凑的原则,决定采用下图1-1的传动方案.如图所示,采用了双联滑轮组.按Q=50t,由表8-2查取滑轮组倍率
h
i=5
因而承载绳分支数为Z=2
h
i=10
图1.1 起升机构传动方案
查表15-15选型号G15吊钩组,得其自重为G=1050Kg;
两动滑轮组间距A=112mm
1.2）选择钢丝绳
若滑轮组采用滚动轴承, 当
h
i=5,查表8-4得滑轮组效率
h
h=0.97
钢丝绳所受最大拉力:
max2
h h
Q G
s
i h
+
=
=
500001050
250.97
+
创
=5263kg
查表5-3得当工作级别为M5时,安全系数K=5.5.
钢丝绳选用线接触6W(19)型钢丝绳,其破断拉力换算系数j=0.85
钢丝绳的计算钢丝绳破断拉力总和b s
max b k S s =
j =5.552630.85
?34054.7kgf
由表12-10选择钢丝绳6W(19)公称抗拉强度170Kgf/2mm ,直径d=22.5mm 其钢丝绳破断拉力总和[S]=36000Kgf, 标记如下:
钢丝绳6W(19)-22.5-170-Ⅱ-光-右交(GB1102-74)
1.3）确定滑轮主要尺寸 滑轮的许用最小直径:
D ≥d(e-1)=22.5′(25-1)=540㎜
式中系数e=25由表12-2中查得.由表13-2中选用标准滑轮D=600;由附表取平衡滑轮直径D=0.6D=360㎜;由附表查得两种滑轮的绳槽部分的尺寸
1.4）确定卷筒尺寸并验算强度 卷筒直径:
D ≥d(e-1)=25′(22.4-1)=540㎜
选用D=600㎜.由图册查得绳槽螺距t=25㎜. 卷筒长度:
010
120005
24224251123.14622.5
h
Hi L Z t L D p 骣骣′÷?÷?÷=+++=++??÷?÷÷
??÷
桫′桫
=1946.8mm 取L=2000㎜
式中:0Z :附加安全系数,取0Z =2;
1L :卷筒重要不切槽部分长度,取等于吊钩组两工作动滑轮的间距,即1L =A=112㎜,实
际长度在绳偏斜角允许范围内似的增减;
0D :卷筒的计算直径D=D+d=622.5㎜.
卷筒壁厚:
d =0.02D+(6%
10)=0.02′600+（6~10）=18~22mm 取d =20mm 卷筒的压应力验算:
2max .max 526310521529.4/2.0 2.5
y y
s kgf cm t s 轾s =
==?犏臌
d ?
对于HT15-33铸铁材料,抗压强度极限26500/by kgf cm s =, 抗拉强度极限为21500/b kgf cm s =. 故许用压应力为：
[] 4.25
by y s s =
=
2
6500
1529.4/4.25
kgf cm =
故强度足够.
由于卷同长度L>3D,尚应计算弯矩产生的拉应力(弯矩图示于图1-2):
图1.2 卷筒弯矩图
w
l M W
s =
卷筒的最大弯矩发生在钢丝绳位于卷筒中央时:
1max max 2w L L M S l
S 骣-÷?=?÷?÷
?桫 =(200011.2)
5263496827.2.2
kgf cm -?
卷筒断面系数: 440.1i D D W D -==44
360540.1742860
cm -?
式中:D 为卷筒外径,取D=600㎜;
i D 为卷筒内径,i D = 260220
54D cm s -=-?
由此可得:
w l M W s =
=2496827.2
66.89/7428
kgf cm = 合成应力:
[][]'max l l y y
l s s =s +
譻s =[]230066.891052273.16/1530l
kgf cm s +?? 式中许用拉应力：
[][]
2300/5
l l kgf cm s s =
=
1.5）初选电动机 计算静功率:
()010260
j Q G v N +=
磆=
(500001050) 5.9
57.89102600.85
kw +?=创
式中:h -------机构的总效率,取h =0.85
(注:一般规定在初选电动机时取h =0.80~0.85.因0h j h =h 穐穐,卷筒效率j h =0.96~0.98;
减速器效率0h =0.94,故对于一般无开式齿轮的传动效率.所以取h =0.85比较合适.)
电动机的计算功率:
e d j N k N 3=0.8557.89
48.21kw ?
式中:系数d k 由表8-10中查得,对于工作级别为M5的桥式起重机,取0.85 查表5-1-13选用电动机YZR-315S-10,
其()22
140%55,580..,7.22.e d
N kw n r p m GD kgf m 轾===犏臌
按照等效功率法求得:当JC%=40时,所需的等效功率
400.557.890.8825.47j Nx K N kw g
=创=创=
式中:40k 工作类型系数,查表8-16得，当工作级别为M5时取0.5 g 系数,根据q
g
t t 值查得.
起重机构平均起动时间与平均工作时间的比值,由图8-34查得当
q g
t t = 0.1 时, g =0.88
由以上计算结果可知,初选电动机能满足发热条件,即
x e N N <()25.4750kw kw <
1.6）选用标准减速器 卷筒转速: 0 5.95
15..3.140.6225
h j vi n r p m D p ′=
==′ 减速器总传动比:158038.6715
o j n i n =
== 查表3-10-6选QJS-500减速器,当工作级别为M5时，许用功率[]N =62.0KW ； '0
40i
=；
自重g G =1350kg,输入轴端直径1d =55mm,轴端长1l =110mm 。 1.7)验算实际起升速度和实际所需功率 实际起升速度:
0'0
'
i i v v
=38.67
5.9 5.7/min 40
m ?
误差:
'100%v v v -e =? =5.9 5.7100%
3%5.9
-?<[e ]=15%
实际所需等效功率:
''
x x v N N v ==()25.475.7124.640%49.215.9
e N kw ?
<=
1.8)校核减速器输出轴强度 1:输出轴最大径向力:由中公式
()[]max max 1
2
j R aS G R =
+?
式中:max aS 卷筒上卷绕钢丝绳引起的载荷;
j G 卷筒轴及自重,参考附表决定;
[]R 减速器输出轴端最大容许径向载荷,由表3-3-8查得[]R <9300kgf.
因此:
[]max 1
(252631713)6174.593002
R kg kgf R kgf =
?=<= 通过。
2:输出轴最大扭矩:由公式
()[]'max max
000.70.8e M M i M j
=h ?:
式中:(40%)1(40%)
975e e N M n ==49.2197582.72.580
kgf m ?
------电动机的额定力矩;
max
j
当JC%=40时电动机最大力矩倍数,由表5-1-13查得 max
j
=3.1;
0h =0.95减速器传递效率; []M =42500kgf.m
因此max M =[](0.7~0.8) 3.182.72400.956601~7544M 创创=< 由以上计算可知所选减速器能满足要求. 1.9)选择制动器 所需制动力矩:
()00
'
'
2z z j z
h Q G D M k M k i i +=?h
=(500001050)0.6225
1.750.852540
+?创创
118.2.kgf m =
式中:z k 制动安全系数,由表8-17查得z k =1.75.
由表3-12-7选用2YWZ 400/50制动器,其额定制动力矩ez M =100kgf.m; 制动轮直径z D =400mm;制动器重量z G 97kg.
1.10)选择联轴器 高速轴的计算扭矩:
js el M M n j I ==2 1.682.72264.7.kgf m 创=
式中:1j j =等效系数,查表得2j =;
n I 安全系数,查表得n I =1.6;
el M 相应于机构值的电动机额定力矩换算到高速轴上的力矩.
()40%1(40%)
975
e el N M n ==49.2197582.72.580
kgf m ?
由表5-1-13查得YZR315S-10电动机轴端为圆柱形d=95㎜,l=170㎜. 由表3-10-6查得QJS-500减速器的高速轴端为圆锥形d=55㎜,l=110㎜. 从表3-12-7中选用CLZ 4齿形联轴器,最大允许扭矩[]max M =560kgf.m, 飞轮矩2()l GD =0.92.kgf m ,重量l G =36.4kg. 初选浮动轴的轴端为圆柱形d=55㎜,l=110㎜.
从表3-12-8中选用一个带制动轮的直径为400㎜的齿形联轴器,最大允许扭矩
[]max M =315kgf.m,飞轮矩2()z GD =25.2.kgf m ,重量z G 67kg.
浮动轴轴端直径d=55㎜,l=110㎜. 1.11)验算起动时间 起动时间:
()22001
12()()375q q j Q G D n t c GD i M M
轾+犏=
+犏h -臌
式中:()22221()()()d l z
GD GD GD GD =++
27.220.9 5.213.32.kgf m =++= 静阻力矩:
00()2j Q G D M i +=
h =(500001050)
150.15.25400.85
kgf m
+=创?
平均起动力矩:
(40%)1(40%)
1.5 1.5975
e q e N M M n ==? 1.5=? 49.21
975124.08.580
kgf m ?
因此,
q t 22
580(500001050)0.6225
11.513.32375(124.08150.15)(540)0.85轾+犏=创+犏?创臌
0.94s =
