浅析房建工程钢筋混凝土异形柱的结构选型与结构布置摘要：介绍了房建工程钢筋混凝土异形柱结构选型分析，从结构平面、竖向布置对其结构布置进行了分析，并运用具体工程实例进行了应用分析。
关键词：异形柱；钢筋混凝土；结构布置
由于人们经济水平的提高，住房条件也得到了很大的改善，人们在追求住房舒适性的同时，也越来越重视建筑美观和结构布置的多样性。异形柱结构体系避免了矩形框架柱在室内凸出、占用建筑空间的问题，改善了建筑观感，为使用功能及建筑设计带来灵活性和方便性。采用异形柱框架结构，是墙体改革、节约能源、保护环境、减轻建筑自重、增加使用面积、适应建筑功能多样性需求的主要途径之一。
1 房建工程钢筋混凝土异形柱结构选型分析
1.1 结构体系的基本要求
在异形柱结构设计中，应根据是否抗震设防、抗震设防烈度、场地类别、房屋高度和高宽比，施工技术等因素，通过安全、技术、经济和使用条件的综合分析比较，选用合理的结构体系，并宜通过增加结构体系的多余约束和超静定次数、考虑传力途径的多重性、避免采用脆性材料和加强结构的延性等措施来保证结构的整体稳
定性，使结构在承受自然界的灾害或人为破坏等意外作用而发生局部破坏时，不至于引发整体的连续倒塌而导致严重的恶性后果。
此外，异形柱结构体系尚应符合以下基本要求：

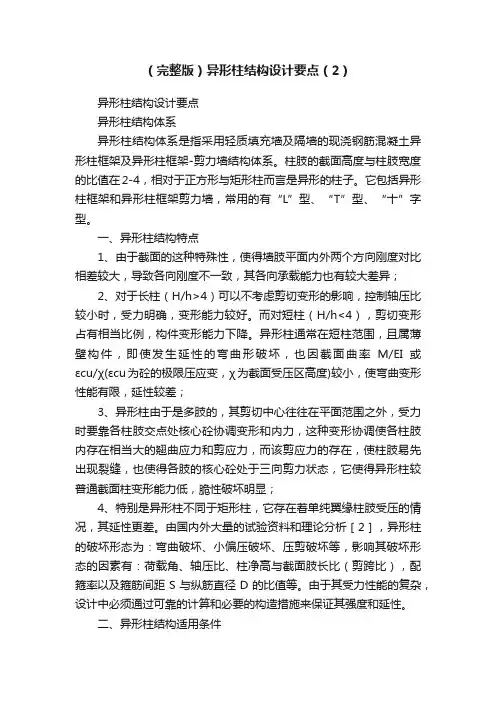

异形柱结构设计要点 异形柱结构体系 异形柱结构体系是指采用轻质填充墙及隔墙的现浇钢筋混凝土异形柱框架及异形柱框架-剪力墙结构体系。柱肢的截面高度与柱肢宽度的比值在2-4，相对于正方形与矩形柱而言是异形的柱子。它包括异形柱框架和异形柱框架剪力墙，常用的有“L”型、“T”型、“十”字型。 一、异形柱结构特点 1、由于截面的这种特殊性，使得墙肢平面内外两个方向刚度对比相差较大，导致各向刚度不一致，其各向承载能力也有较大差异； 2、对于长柱（H/h>4）可以不考虑剪切变形的影响，控制轴压比较小时，受力明确，变形能力较好。而对短柱（H/h<4），剪切变形占有相当比例，构件变形能力下降。异形柱通常在短柱范围，且属薄壁构件，即使发生延性的弯曲形破坏，也因截面曲率M/EI或εcu/χ(εcu 为砼的极限压应变，χ为截面受压区高度)较小，使弯曲变形性能有限，延性较差； 3、异形柱由于是多肢的，其剪切中心往往在平面范围之外，受力时要靠各柱肢交点处核心砼协调变形和内力，这种变形协调使各柱肢内存在相当大的翘曲应力和剪应力，而该剪应力的存在，使柱肢易先出现裂缝，也使得各肢的核心砼处于三向剪力状态，它使得异形柱较普通截面柱变形能力低，脆性破坏明显； 4、特别是异形柱不同于矩形柱，它存在着单纯翼缘柱肢受压的情况，其延性更差。由国内外大量的试验资料和理论分析［2］，异形柱的破坏形态为：弯曲破坏、小偏压破坏、压剪破坏等，影响其破坏形态的因素有：荷载角、轴压比、柱净高与截面肢长比（剪跨比），配箍率以及箍筋间距S与纵筋直径D的比值等。由于其受力性能的复杂，设计中必须通过可靠的计算和必要的构造措施来保证其强度和延性。 二、异形柱结构适用条件 1、居住建筑（住宅及宿舍）； 2、抗震设防烈度为7度（0.10g及0.15g）和8度（0.20g，I、II、III类场地）； 3、柱网尺寸不宜大于6.6m； 4、房屋总高度的限制。 三、异形柱结构的平面布置： 1、在异形柱结构的一个独立结构单元内，宜使结构平面形状简单、规则，刚度和承载力分布均匀。 2、结构平面布置应减小扭转效应的不利影响。在考虑偶然偏心影响的地震作用下，楼层竖向构件的最大水平位移和层间位移分别不宜大于该楼层两端相应平均值的1.2倍，不应大于该楼层两端相应平均值的1.4倍。结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比不应大于0.85。 3、异形柱框架结构和异形柱框架-剪力墙结构均应设计成双向抗侧力结构体系。 4、异形柱结构的框架纵横柱网轴线宜对齐拉通；异形柱肢截面厚度中线与梁及剪力墙中线宜对齐重合。 5、异形柱结构不应用于单跨框架结构。 四、异形柱结构的竖向布置： 1、结构竖向抗侧力构件宜上下连续贯通。 2、异形柱结构的侧向刚度沿竖向宜均匀分布，楼层侧向刚度不宜小于相邻上部楼层侧向刚度的75%，或其上相邻三层刚度平均值的85%。 3、楼层抗侧力结构的受剪承载力不宜小于其上一层受剪承载力的85%,不应小于其上一层受
1总则 1.0.1为在混凝土异形柱结构设计及施工中贯彻执行国家技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。 1.0.2本规程主要适用于非抗震设计和抗震设防烈度为6度、7度(O.10g，O.15g)和8度(0.20g)抗震设计的一般居住建筑混凝土异形柱结构的设计及施工。 1.0.3混凝土异形柱结构的设计及施工，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。 2术语、符号 2.1术语 2.1.1异形柱specially-shaped column 截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。 2.1.2异形柱结构structure with specially-shaped columns 采用异形柱的框架结构和框架-剪力墙结构 2.1.3柱截面肢高肢厚比ratio of section height to section thickness of column leg 异形柱柱肢截面高度与厚度的比值。 2.2符号 2.2.1作用和作用效应 Gj——第j层的重力荷载代表值； Mbl、Mbr——框架节点左、右侧梁端弯矩设计值； Mx、My——对截面形心轴x、y的弯矩设计值； N——轴向力设计值； Vc——柱斜截面剪力设计值； VEKi－—第i层对应于水平地震作用标准值的剪力； Vj－—节点核心区剪力设计值； σi——第i个混凝土单元的应力； σj——第j个钢筋单元的应力。 2.2.2材料性能 fc——混凝土轴心抗压强度设计值； ft－—混凝土轴心抗拉强度设计值； fy——钢筋的抗拉强度设计值； fyV——箍筋的抗拉强度设计值。 2.2.3几何参数 as'——受压钢筋合力点至截面近边的距离； A——柱的全截面面积； Aci－—第i个混凝土单元的面积； Asj－—第j个钢筋单元的面积； Asv－－验算方向的柱肢截面厚度bc范围内同一截面箍筋各肢总截面面积； Asvj－—节点核心区有效验算宽度范围内同一截面验算方向的箍筋各肢总截面面积； bc－—验算方向的柱肢截面厚度； bf——垂直于验算方向的柱肢截面高度； bj——节点核心区的截面有效验算厚度； d——纵向受力钢筋直径；
文献综述 钢筋混凝土框架结构 1.前言 随着经济的发展、科技进步、建筑要求的提升，钢筋混凝土结构在建筑行业得到了迅速发展。随着建筑造型和建筑功能要求日趋多样化，无论是工业建筑还是民用建筑，在结构设计中遇到的各种难题日益增多，钢筋混凝土结构以其界面高度小自重轻，刚度大，承载能力强、延性好好等优点，被广泛应用于各国工程中，特别是桥梁结构、高层建筑及大跨度结构等领域，已取得了良好的经济效益和社会效益。而框架结构具有建筑平面布置灵活、自重轻等优点，可以形成较大的使用空间，易于满足多功能的使用要求，因此，框架结构在结构设计中应用甚广。为了增强结构的抗震能力，框架结构在设计时应遵循以下原则：“强柱弱梁、强剪弱弯、强节点强锚固”。 2.现行主要研究 2.1预应力装配框架结构 后浇整体节点与现浇节点具有相同的抗震能力;钢纤维混凝土对减少节点区箍筋用量有益,但对节点强度、延性和耗能的提高作用不明显。与现浇混凝土节点相比,预应力装配节点在大变形后强度和刚度的衰减及残余变形都小;节点恢复能力强;预制混凝土无粘结预应力拼接节点耗能较小,损伤、强度损失和残余变形也较小。装配节点力学性能受具体构造影响很大,过去进行的研究也较少,一般说,焊接节点整体性好,强度、耗能、延性等方面均可达到现浇节点水平;螺栓连接节点刚度弱,变形能力大,整体性较差。因此,这一类节点连接如应用于抗震区,需做专门抗震设计。 2.2地震破坏 钢筋混凝土在地震破坏过程中瞬态震动周期逐步延长，地震动的低频成分是加剧结构破坏的主要因素，峰值和持时也是非常重要的原因。瞬态振型的变化与结构的破坏部位直接相关。结构破坏过程中，瞬态振型参与系数变化不大。结构瞬态振动周期延长加剧时，结构的整体耗能能力增大，结构濒临倒塌时，基本失去耗能能力。结构破坏过程中，位移时程与破坏构件百分比的变化与地震的峰值的出现密切相关。破坏构件百分比是表征结构破坏与倒塌的指标。地震动的几个特征对结构破坏影响均很大。 2.3异性柱框架结构抗震性能
浅谈异形柱框架结构设计 化的大力推进，建筑功能优于普通框架结构的多层异形柱框架轻质墙结构体系逐渐得到了推广和应用。异形柱框架结构住宅具有良好的经济效益、环境效益与社会效益，并显示出良好的发展前景。本文介绍了异形柱、短肢剪力墙的区别，对异形柱在结构设计中的规定、异形柱框架结构设计构造等问题进行探讨。 关键词：异形柱；框架结构；设计 abstract: along with our country residential building and expanding the size of housing industry modernization energetically promoting, building function is better than that of ordinary frame structure of special shaped column frame lightweight wall structure system is gradually popularized and applied. special shaped column frame structure house has good economic benefit, environmental benefit and social benefit, show good development prospect. this paper introduces the short limb shear wall with special-shaped columns, the difference between, on special-shaped column in structural design rules, design of special-shaped column frame structure construction are discussed. key words: special-shaped column frame structure; design; 中图分类号：tu318 文献标识码：a文章编号： 1 异形柱的定义 异形柱是指柱截面区别于常用的矩形柱，而采用多个小墙肢的组合截面柱子，是由剪力墙演变而来的。柱肢截面中各肢的肢高与肢厚比不大于4，常用的有l形、t形和十字形，也有的采用z形。l形截面柱多用于墙的转角部位，而t形和十字形截面柱多用于纵横墙交接处。柱肢宽度
异形柱结构设计要点 3.1.2 异形柱结构适用的房屋最大高度应符合表3.1.2的要求。 表3.1.2 异形柱结构适用的房屋最大高度（m） 注：1 房屋高度指室外地面至主要屋面板的高度（不包括局部突出屋顶部分）； 2 框架－剪力墙结构在基本振型地震作用下，当框架部分承受的地震倾覆力矩大于结构总地震倾覆 力矩的50％时，其适应的房屋最大高度可比框架结构适当增加； 3 平面和竖向均不规则的异形柱结构或Ⅳ类场地上的异形柱结构，适应的房屋最大高度应适当降低； 4 底部抽柱带转换层的异形柱结构，适应的房屋最大高度应符合本规程附录A的规定； 5 房屋高度超过表内规定的数值时，结构设计应有可靠依据，并采取有效的加强措施。 3.1.4 异形柱结构体系应通过技术、经济和使用条件的综合分析比较确定，除应符合国家现行标准对一般钢筋混凝土结构的有关要求外，还应符合下列规定： 1 异形柱结构中不应采用部分由砌体墙承重的混合结构形式； 2 抗震设计时，异形柱结构不应采用多塔、连体和错层等复杂结构形式，也不应采用单跨框架结构； 3 异形柱结构的楼梯间、电梯井应根据建筑布置及结构抗侧向作用的需要，合理地布置剪力墙或一般框架柱； 4 异形柱结构的柱、梁、剪力墙均应采用现浇结构。 3.1.5 异形柱结构的填充墙与隔墙应符合下列要求： 1 填充墙与隔墙应优先采用轻质墙体材料，根据不同条件选用非承重砌体或墙板； 2 墙体厚度应与异形柱柱肢厚度协调一致，墙身应满足保温、隔热、节能、隔声、防水和防火等要求； 3 填充墙和隔墙的布置、材料强度和连接构造应符合国家现行标准的有关规定。 3.2.1 异形柱结构宜采用规则的结构设计方案。抗震设计的异形柱结构应符合抗震概念设计的要求，不应 采用特别不规则的结构设计方案。 3.2.3 异形柱结构的平面布置应符合下列要求： 1 异形柱结构的一个独立单元内，结构的平面形状宜简单、规则、对称，减少偏心，刚度和承载力分布宜均匀；
钢筋混凝土异形柱结构的设计与应用摘要：传统意义上，框架结构的柱子截面为矩形或正方形。故名思议，异形柱框架结构的柱子截面非矩形，一般为减少对建筑使用空间的影响，将柱子截面设计成l型、t型或十字型。异形柱结构能够有效防止矩形结构柱过多的占用建筑空间或者室内的面积，其作用在于不但可以提升建筑美观，还能带来更大的方便性与多样性。本文就钢筋混凝土异形柱结构的设计与应用作出了具体探讨。 关键词：钢筋混凝土；异形柱；设计；结构；应用 abstract: the traditional sense, frame structure for the pillars of the rectangular or square cross section. the name incredible, aliens column frame structure of the pillars of the rectangular section, it is commonly used to reduce the influence of building space, the column section design into l, t or four-arm. special-shaped columns structure can effectively prevent the rectangular structure column of building space take up too much or indoor area, the role is to can not only improve building beautiful, still can bring great convenience and diversity. this paper special-shaped columns of reinforced concrete structure design and application has made specific discussion. keywords: reinforced concrete; special-shaped columns; design; structure; application
1 总则 1.0.1 为在混凝土异形柱结构设计及施工中贯彻执行国家技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。 1.0.2 本规程主要适用于非抗震设计和抗震设防烈度为6度、7度(O.10g，O.15g)和8度 (0.20g)抗震设计的一般居住建筑混凝土异形柱结构的设计及施工。 1.0.3 混凝土异形柱结构的设计及施工，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。 2 术语、符号 2.1 术语 2.1.1 异形柱 specially-shaped column 截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。 2.1.2 异形柱结构 structure with specially-shaped columns 采用异形柱的框架结构和框架-剪力墙结构 2.1.3 柱截面肢高肢厚比 ratio of section height to section thickness of column leg 异形柱柱肢截面高度与厚度的比值。 2.2 符号 2.2.1 作用和作用效应 Gj——第j层的重力荷载代表值； Mbl、Mbr——框架节点左、右侧梁端弯矩设计值； Mx、My——对截面形心轴x、y的弯矩设计值； N——轴向力设计值； Vc——柱斜截面剪力设计值； VEKi－—第i层对应于水平地震作用标准值的剪力； Vj－—节点核心区剪力设计值； σi——第i个混凝土单元的应力； σj——第j个钢筋单元的应力。 2.2.2 材料性能 fc——混凝土轴心抗压强度设计值； ft－—混凝土轴心抗拉强度设计值； fy——钢筋的抗拉强度设计值； fyV——箍筋的抗拉强度设计值。 2.2.3 几何参数 as'——受压钢筋合力点至截面近边的距离； A——柱的全截面面积； Aci－—第i个混凝土单元的面积； Asj－—第j个钢筋单元的面积； Asv－－验算方向的柱肢截面厚度bc范围内同一截面箍筋各肢总截面面积； Asvj－—节点核心区有效验算宽度范围内同一截面验算方向的箍筋各肢总截面面积； bc－—验算方向的柱肢截面厚度； bf——垂直于验算方向的柱肢截面高度； bj——节点核心区的截面有效验算厚度； d——纵向受力钢筋直径；
异形柱框架结构设计分析 发表时间：2018-08-30T15:52:46.947Z 来源：《建筑学研究前沿》2018年第9期作者：蒋希 [导读] 随着社会持续的发展，人们对建筑物结构稳定性的关注程度也有非常大的提高。 中冶南方武汉建筑设计有限公司 430077 摘要：随着人们对住宅平面和空间越来越高的要求，之前普通框架构造的露梁露柱对建筑空间的严格限定和分隔已不可以满足人们对住宅空间的要求。于是在吸收了框架结构的优点后，渐渐发展产生了可以适应人的住宅观念的结构型式，就是异形柱框架结构型式。异形柱框架结构住宅具备优良的经济效益、环境效益和社会效益，并显示出优良的发展前景。本篇文章关键针对异形柱框架结构设计实施了全面具体的分析，以期为中国的柱框架结构发展作出贡献。 关键词：异形柱；框架结构；设计 引言 随着社会持续的发展，人们对建筑物结构稳定性的关注程度也有非常大的提高，这就需要在建筑施工的过程中实施科学的框架设计，借以提高建筑物本身质量。在对建筑物实施框架设计的过程中还要实施全面分析其自身的异形柱，确保异形柱在建筑施工中发挥自身最大的效果。在实施研究异形柱的时候发现，这种结构本身造价相对低，在实施施工的时候可以使企业的资金投入有效的减少，对于提高建筑企业的经济效益也起到特别关键的作用。 1、异形柱框架结构设计的一般规定 1.1异形柱框架构造总高限用于8层和8层以下框架构造，而且底层框架柱为>3 0 0 m m的柱宽。 1.2使用异形柱框架的平面构造布置要满足：纵向框架要有两道以上拉通，横向框架每1 0一15 m区域最少拉通一道。 1.3异形柱框架的计算要使用空间构造分析流程。 1.4 8一10层的住宅、宿舍要使用异形柱框架时，要增设平均布置的落地小墙肢剪力墙，要占底面积1.5 % 以上的剪力墙面积。 1.5底层大柱网框架柱，升到顶层的柱断面要比置在转换梁上的柱显著加大，不能使用同断面柱的构造方案。 1.6异形柱框架要设计成双向梁柱系统，要具备清楚的计算简图，科学的地震作用传递方法。 2、异形柱框架结构体系的特点 节点区相对大而薄，在弹塑性过程中，要计入节点区变形对构造变形的影响。异形柱结构的剪力墙和常规支撑框架之间的一种特殊构造，由于其支撑有着关键的优势，因此在中国建筑上大面积使用。肢高和肢厚更加科学的比例。普通的异形柱构造的柱厚度通常在18cm～20cm之间，和填充墙保持相同，所以可以和填充墙相连，同时承重墙的感觉也看不出来，节约了空间。房屋空间相对美观，突出的墙体少，于普通的支撑构造的墙体对比能为室内面积增加10%左右。异形柱的另一个特征就是相对轻的质量，所以更好的抗震效果，相对比质量相对大的矩形支柱，异形柱是更优良的支持结构，在学校等场所适合应用，抗震效果好另一方面是由于异形柱，特别是十字形异形柱抗侧压力的能力非常强。异形柱墙体同样具备一定的不足特点，其特点就是在柱的角部部位应力集中，假如没有处理好外力就会出现裂缝，对结构导致非常大的影响。由于异形柱有着延伸的特性，因此异形柱和梁的接触面积更大，因此理论上有更好的支撑能力，更充分的应力。 3、异形柱框架结构设计 3.1 确定结构布置方式 异形柱框架结构通常使用规则的结构方案，这个是为了让抗震概念的设计要求得到满足。规则结构对减少偏心有利，刚度与承载力平均分布的优势。当依据建筑作用需要设置底部大空间时，能经过框架底部抽柱并设置转换梁，产生底部抽柱转换层的异形柱构造。不落地的框架柱要直接落在转换层主构造上。应双向布置托柱梁，可双向都为框架梁，或一方为框架梁，另一方为托柱次梁。 3.2轴压比的严格控制 在抗震设计中，对框架构造、框剪构造，柱的延性对于耗散地震能量，避免框架的倒塌，起着特别关键的作用。反映构件变形能力的是轴压比，是影响混凝土柱延性的一个重要指标，对异形柱的抗裂与抗剪能力影响相对大，是影响柱破坏形态的关键原因。由试验构造分析，柱的侧移延性比随着轴压比的增大而急剧降低。在高轴压比状况下，箍筋用量增加对提升柱的延性作用已非常小，所以轴压比大小的控制对柱的延性影响非常关键，尤其是异形柱结构剪力中心和截面形心不重合，剪应力让混凝土柱肢先于一般矩形压剪构件发生裂缝，形成腹剪破坏，加上异形柱多属短柱，这些造成异形柱脆性显著，让异形柱的延性广泛低于矩形柱，所以更要严格控制异形柱的轴压比。 3.3异形柱 设计应用到的计算等效数学换算原理分析，对于要求总体表面积的用户来说，设计者们就需要对异形柱的架构进行计算，通常都是把异形柱截面换算成等效惯性矩的矩形柱来计算分析的。需要思考到轴压比要同时满足3个条件：A′≥AR；I′x≥IRx；A′y≥IRy。当中异形柱的截面积为A′，AR表示的是等效矩形柱截面积；表示的是异形柱的x轴，表示的是异形柱的y轴；等效矩形柱截面积的x轴为I′x，等效矩形柱截面积的y轴为I′y表示。 3.4框架的计算 相对特殊的异型框架，在截面对称轴受到作用力时，在弹性分析时其挠曲应力相对小，这时候就好像承受水平力的偏压构件，还能够依照混凝土设计标准与平面假定分析计算。假如框架柱水平作用力相对小的时候，依然能够依照偏压柱分析计算，这时误差非常小。异型柱能够经过面积与刚度相等的原则换算成矩形柱实施整体的分析与计算。水平力作用不是在主轴方向，假如非常大的水平作用力，那么就不可以忽视挠曲应力，就需要对其实施有限元分析，来把配筋、内力的部位与大小计算出来。计算内力与配筋时，选择的软件要可以计算异型柱。 3.5配筋构造 在通过准确的结构选型和计算后，截面内钢筋的结构也是确保异形柱受力功能的关键原因。因为异形柱截面的特征，柱肢端部会发生相对大的应力，加上梁作用于柱肢上应力的不均匀，所以在异形柱配筋时暗柱要设在肢端，由计算而定暗柱的外排钢筋。离端部厚度区域
异形柱结构设计要注意的事项具体内容是什么 （1）异形框架的计算由于其截面的特殊性，在柱截面对称轴内受水平力作用时，弹性分析 计算其翘曲应力很小，此时如同承受水平力的偏压构件，仍可按平截面假定分析，按砼设计 规范计算，特别是在框;剪，框;筒结构中，对6度及其以下烈度区的Ⅰ、Ⅱ类场地，框架柱 只承担水平风载的一小部分，如按一般偏压柱计算，误差较小。此时异形柱可用等刚度等面 积代换成矩形柱后由程序进行整体分析。而在水平力较大，且水平力作用在非主轴方向，则 翘曲应力不容忽视，按平截面假定误差较大，则应对异形柱框架结构进行有限元分析，决定 内力和配筋位置及大小。在进行内力计算和配筋计算时，宜选用带有异形柱计算功能的计算 软件。现在有一些软件没有异形柱截面形式，如要用它进行计算，要先进行等刚度等面积换 算成矩形柱，进行整体分析，得到双向内力后再进行异形柱的截面设计，其工作量相当大， 且截面设计的可靠性不高。目前，国内可直接进行异形柱截面内力计算和截面设计的软件有 建研院的TAT、SATWE程序，广东省建院的SS、SSW程序以及天津大学的钢筋砼异形柱结构配筋计算程序CRSC.这些程序均用数值积分法进行正截面配筋设计，准确性较高，经过大 量工程校算，能有效地满足结构安全性要求。 （2）轴压比控制对框架结构，框-剪结构，柱的延性对于耗散地震能量，防止框架的倒塌， 起着十分重要的作用，且轴压比又是影响砼柱延性的一个关键指标。由试验结构分析，柱的 侧移延性比随着轴压比的增大而急剧下降。 在高轴压比情况下，增加箍筋用量对提高柱的延性作用已很小，因而轴压比大小的控制对柱 的延性影响至关重要，特别是异形柱结构剪力中心与截面形心不重合，剪应力使砼柱肢先于 普通矩形压剪构件出现裂缝，产生腹剪破坏，加上异形柱多属短柱，这些导致异形柱脆性明显，使异形柱的延性普遍低于矩形柱，因而对异形柱的轴压比要严格控制。 在广东规程中，其轴压比按砼设计规范中的要求减少0.05，但其适用高度较低，一般为35 m.当高层建筑的高度进一步加大时，其水平力的影响会愈来愈显著，对结构的延性要求也愈高。由天津大学土木系对异形柱延性资料可知，影响异形柱延性的因素比普通柱要复杂，且不同 的柱截面形式，如L型、T型、十字型，在相同水平侧移下，其延性性能也有较大差异，因而，轴压比控制应参考天津规程。但天津规程的控制过于繁锁，在结构计算中，柱的纵筋与 箍面的直径还没有设定，因而箍筋间距与纵筋直径的比值还无法确定。为在实际工作中便于 使用，可按不同的截面形式（L、T、十字型）与不同的抗震等级两项指标从严控制，对低烈 度地区的这类结构是能够满足其延性要求的。 （3）配筋构造在正确的结构选型及计算后，截面内钢筋的构造也是保证异形柱受力性能的 重要因素。由于异形柱截面的特点，柱肢端部会出现较大应力，加上梁作用于柱肢上应力的 不均匀，一般越靠肢端应力越大，对柱肢形成偏心压力，进一步加大肢端压应力。因而在异 形柱配筋时，应在肢端设暗柱，暗柱的外排钢筋由计算而定。离端部厚度范围内设2Ф14的
浅谈异形柱框架结构设计 摘要：随着我国住宅建筑规模的不断扩大和住宅产业现代化的大力推进，建筑功能优于普通框架结构的多层异形柱框架轻质墙结构体系逐渐得到了推广和应用。异形柱框架结构住宅具有良好的经济效益、环境效益与社会效益，并显示出良好的发展前景。本文介绍了异形柱、短肢剪力墙的区别，对异形柱在结构设计中的规定、异形柱框架结构设计构造等问题进行探讨。 关键词：异形柱；框架结构；设计 abstract: as china’s residential building and expansion of the size of the housing industry modernization and promoting, building function better than ordinary frame structure of the multilayer special-shaped columns framework light wall structure system gradually obtained the promotion and application. unusual column frame structure housing has the good economic benefits, environmental benefits and social benefits, and shows good development prospect. this paper introduces the special-shaped columns and short-shear walls distinction, special-shaped columns in the structural design of the regulation, special column frame structure design are discussed. keywords: special-shaped columns; frame structure; design 中图分类号：tu318 文献标识码：a 文章编号：2095-2104（2012）
简述异形柱结构的特点 摘要：混凝土异形柱结构是以T形、L形、十字形的异形截面柱(以下简称异形柱)代替一般框架柱作为竖向支承构件而构成的结构。采用异形柱结构避免了框架柱在室内凸出，少占建筑空间，改善建筑观瞻，为建筑设计及使用功能带来灵活性和方便性。近年来异形柱结构在建筑业界尤其是在住宅设计中得到了广泛应用。本文首先分析了异型柱框架结构体系的技术优点，其次与矩形柱进行比较，突出其受力特点和构造特点，在此基础上进一步分析了异形柱结构设计的一般特点和设计中的计算要点，最后提出了异形柱抗震性能的加强措施。 关键词：异形柱；结构；受压；抗震；特点 Abstract: the concrete special-shaped columns structure based on T, L, cross-shaped profiled column (hereinafter referred to as the special-shaped columns) instead of general frame column as vertical supporting member and the structure of the composition. The special-shaped columns structure to avoid frame column in the indoor bulge, little of architectural space, improve the building view for architectural design and use function with agility and convenience. In recent years, special-shaped columns structure in construction industry especially in residential design has been widely applied. This paper first analyzes the special column frame structure system technical advantages, then compare with rectangular column, highlighted its mechanical characteristics and structural characteristics, on the basis of further analysis of the special-shaped column structure design of the general characteristics and design of the main calculation, and finally puts forward some seismic behavior of special-shaped columns to strengthen measures. Keywords: special-shaped columns; Structure; Compression; Seismic; characteristics 一、异型柱框架结构体系的技术优点 柱肢厚通常采用200mm，肢厚基本与填充墙等厚，框架梁宽也同墙厚，室内不凸出梁柱，便于使用又美观，同时还增加了房间的使用面积，比相同形式的砖混结构可增加约8％～10％的使用面积；围护墙通常是非承重的轻质隔墙，原则上允许任意穿墙打洞，甚至拆除重砌，这使得房间布置更加灵活，能更好地实现建筑功能的要求；虽然增加了施工难度，但因扩大了使用面积，加之自重较轻，减少了基础费用，综合考虑总体经济效益较好。 二、异形柱结构的受力特点 异形柱与矩形柱具有不同的截面特性及受力特性，其受力特性比矩形柱要复杂得多，可归纳为： （一）受压区图形复杂，影响结构延性
民用建筑异形柱框架结构设计 摘要：本文笔者结合设计实践经验,阐述了钢筋混凝土异形柱框架结构设计方法及要点。 关键词：异形柱框架；结构设计；计算分析 TU24 前言 近年来,异形柱框架结构在多层民用建筑设计中得到了广泛的应用。所谓异形柱是相对于通常的矩形截面柱而言的,是指截面各肢长与肢厚之比不大于4的截面形状为“Ｔ”形、“十字”形、“Ｌ”形、“Ｚ”形的钢筋混凝土柱。钢筋混凝土异形柱框架结构是指仅由异形柱作为竖向构件组成的结构体系,它有如下特点: (1) 具有一般矩形柱框架结构整体性较强,抗震延性好的优点。 (2)兼有砖混结构的优点,且又有效解决了砖混房屋超高的技术问题。因此特别适用于联排别墅、高档多层住宅等。 (3) 因墙体厚度一般与异形柱肢厚相同,室内不出现柱楞不露梁,使用面积能增加8%～10%。既改善了建筑功能,也提供了大空间及住户拆改装修的便利条件。 (4) 由于填充墙推荐采用粉煤灰、加气混凝土砌块等非粘土质新型轻质墙体材料, 使得造价能低于普通框架结构约10%～15%。 1 结构体系布置 1.1 适用条件 本着安全适用、技术先进、经济合理的设计原则, 异形柱框架结构型式适用于地震烈度7度及以下地区的民用房屋,尤其适用于带错层、跃层的多层复杂住《规程》关于异形柱框架结构的适用条件为: 7度区总高度不超过24m,宅和小高层。 总层数不超过8层；6度区总高度不超过35m,总层数不超过12层。超过此限制标准时的小高层, 建议采用短肢剪力墙结构。 1.2 结构布置 在工程设计实践中, 异形柱常用截面形式有“L”“T”“十”型等,特殊形式还有“Z”型和“一”型。在考虑满足建筑功能要求的前提下,体系以力求布局合理、刚度均匀、力求均衡、减少扭转为布置原则。因此异形柱的合理布局是整个结构布置的关键。柱布置时,宜规整对齐,并按“密柱小梁”的布置思路,平面节点(轴线交叉点)
异形柱框架结构设计中的几个问题【摘要】：主要介绍异形柱框架结构设计中，异形柱框架结构受力钢筋的保护层、一字形异形柱及框架结构布置等问题。 【关键词】：异形柱；框架结构 [ abstract ] : this paper mainly introduced the design of special-shaped column frame structure, frame structure with special-shaped columns bearing steel bar protection layer, a font of special-shaped column frame structure and layout problems. [ key words ]: special-shaped column; frame structure 中图分类号：文献标识码：a 文章编号：2095-2104（2012）近年来工程设计中采用了大量的异形柱结构，异形柱结构本身截面形状（特性）、内力、变形及抗震性能与矩形截面柱比有较大差别。砼和钢筋用量比矩形柱结构大4～9%，但异形柱结构房屋的有效使用面积比矩形柱结构净增约0.60～1.20%，且房间内无柱角，更能被用户接受。然而在以往的设计中，有些设计者不能很好理解《混凝土异形柱结构技术规程》jgj149-2006有关内容，不了解异形柱结构受力特点，仍然按一般钢筋砼框架结构设计，以致于留下很多安全隐患。 一、关于“一”字形柱 《混凝土异形柱结构技术规程》jgj149-2006第6.1.4条规定，肢高不应小于500㎜，柱两肢的肢高比不宜超过1.6，且肢厚相
多层异形柱结构建筑做法标准 一、楼地面做法 ●地面做法 （一）面砖地面（用于单元入口至楼梯第一个踏步之间的地面） 1、素土夯实，压实系数大于等于0.9； 2、150厚3：7灰土夯实； 3、防潮措施：塑料布一道，纵横搭接100㎜，四周上翻60mm； 4、80厚C15砼垫层； 5、25厚1：2.5干硬性水泥砂浆结合层贴楼梯专用地面砖，做成后同建筑标高。 6、踢脚线做法：15厚1:3水泥砂浆打底，5厚1:1水泥砂浆贴150高面砖踢脚线。 （二）储藏室地面1（用于储藏室） 1、素土夯实，压实系数大于等于0.9； 2、150厚3：7灰土夯实； 3、防潮措施：塑料布一道，纵横缝搭接100mm，四周上翻60mm； 4、100厚C20砼，表面撒1：2干水泥砂，随撒随抹，三遍压光，做成后同建筑标高。 5、踢脚线做法：墙根部上翻150mm，做1：3水泥砂浆踢脚线，做成后踢脚线高150，凸出墙面8mm，上口线要平直，腻子找平，刷两遍棕红色地板漆。 （三）储藏室地面2（包括车库、设备间、除面砖地面外的公用部分地面） 1、素土夯实； 2、3：7灰土150厚； 3、防潮措施：塑料布一道，纵横缝搭接100mm，四周上翻60mm； 4、80厚细石砼C20，表面撒1：2干水泥砂，随打随抹，三遍压光，做成后同建筑标高。 5、踢脚线做法：储藏室2、设备间墙根部上翻150mm，做1：3水泥砂浆踢脚线，做成后踢脚线高150，凸出墙面8mm，上口线要平直，腻子找平，刷两遍棕红色地板漆；公用部分踢脚线为面砖踢脚线，做法：15厚1:3水泥砂浆打底，5厚1:1水泥砂浆贴150高面砖踢脚线。 ●楼面做法 （一）面砖楼梯楼面（用于室内公用楼梯踏步及休息平台） 1、现浇钢筋砼板； 2、刷素水泥浆一道； 3、25厚1：2.5干硬性水泥砂浆结合层贴楼梯专用地面砖，做成后同建筑标高。 4、踢脚线做法：15厚1:3水泥砂浆打底，5厚1:1水泥砂浆贴150高面砖踢脚线。 （二）抹灰楼梯楼面（用于室外楼梯） 1、现浇钢筋砼板； 2、刷素水泥浆一道； 3、20厚1：2.5水泥砂浆找平压光。 （三）辐射地板采暖水泥楼面 1、现浇钢筋砼板； 2、隔热层，厚度按节能设计； 3、55厚（一层为50厚）C20细石混凝土填充层，内加18#50×50分格钢丝网，表面撒1：2干水泥砂找平压光后扫毛；纵横两个方向均设界格缝，间距不大于4m；所有洞口处均设苯板界格缝。 （四）卫生间楼面 1、管根堵洞：板底支模，C20细石砼掺膨胀剂分两次堵实。通风道、管道井根部做60厚200高C20砼止水带，外侧与通风道、管道井外皮平齐。 2、50厚（平均厚度，降板40的卫生间厚度为70）C15细石砼垫层，向地漏处找坡1%，地漏
异型柱结构技术规范理解应用 问：“一”形柱为什么规程中未采用？ 答：“一”形柱截面两主轴方向抗弯能力相差甚大。不论是在风荷载作用下还是在地震作用下结构中的柱，一般都是受到两个方向的弯矩同时作用，其受力后的表现可想而知，以上是正截面承载力方面。“一”形柱在双向剪力作用下性能也不好，由《混凝土结构设计规范GB50010》中柱双向受剪承载力计算公式可见，柱截面相邻两边长相差越多，其斜向受剪承载力越低。如果沿“一”形柱短边方向有梁与其相连，则此梁柱节点的核心区面积只有柱厚乘梁宽这一点点，显然承受不了它受到的节点剪力。 2000年前中国建筑科学研究院抗震所做了“高层建筑短肢剪力墙结构振动台试验研究”项目。试验结果为：“破坏最严重的墙肢是底层‘一’字形的小墙肢”。该文结论之一是：“短肢墙应在两个方向均有连接，避免采用孤立的‘一’字形墙肢。”这也可看为是对前面分析的试验验证。所以异形柱规程未将“一”形柱列入。 问：规程为什么未将Z形柱列入？ 答：Z形截面柱与“一”形截面柱类似，即两主轴方向抗弯能力相差甚大。其正截面受弯及双向受剪性能可参见“一”形截面柱的解释。 仅有的Z形柱试验是李杰等人做的沿Z形中间肢作用弯矩和剪力的试验。结果是在肢中间沿柱长方向，出现较大的裂缝。一般情况即斜向受力，现无试验研究。多数情况下是Z形的上下两水平肢受与其方向一致的力，即由两根梁传来的拉力或压力，这只有通过中间肢的受扭来传递，后果只能是中间肢的断裂！节点受剪性能到底如何？这些都没有试验结果可以借鉴。钢筋混凝土结构是复杂的非线性复合材料结构，目前还离不开试验，在无大量试验背景下就提出计算公式并列入规程指导设计，显然是太草率了！ 问：目前工程中遇到Z形柱怎样设计计算较好？ 答：工程中经常遇到需要做Z形柱的情况，在设计计算时较好的方法是在PMCAD 输入时将其按两个L形柱来输入并进行内力及配筋计算。因为Z形柱受力较大时
异形柱结构设计中常见的几个问题答疑 1.问：“一”形柱为什么规程中未采用？ 答：“一”形柱截面两主轴方向抗弯能力相差甚大.不论是在风荷载作用下还是在地震作用下结构中的柱一般都是受到两个方向的弯矩同时作用,其受力后的表现可想而知,以上是正截面承载力方面.“一”形柱在双向剪力作用下性能也不好,由《混凝土结构设计规范》GB50010柱双向受剪承载力计算公式可见,柱截面相邻两边长相差越多,其斜向受剪承载力越低.如沿“一”形柱短边方向有梁与其相连,则此梁柱节点的核心区面积只有柱厚乘梁宽这一点点,显然承受不了它受到的节点剪力. 2000年前中国建筑科学研究院抗震所做了“高层建筑短肢剪力墙结构振动台试验研究”(见《建筑科学》2000年1期12-16页程绍革、陈善阳、刘经伟的文章)项目.试验结果为：“破坏最严重的墙肢是底层‘一’字形的小墙肢”.注：按文中所附图中小墙肢的长宽比例可其墙肢长/墙肢厚之比很小,属于柱的范围.该文结论之一是：“短肢墙应在两个方向均有连接,避免采用孤立的‘一’字形墙肢.”这也可看为是对前面分析的试验验证. 所以异形柱规程未将“一”形柱列入. 2.问：规程为什么未将Z形柱列入？
答：Z形截面柱与“一”形截面柱类似,即两主轴方向抗弯能力相差甚大,如图示.其正截面受弯及双向受剪性能可参见“一”形截面柱的解释. 仅有的Z形柱试验是李杰等人做的沿Z形中间肢作用弯矩和剪力的试验,结果是在此肢中间沿柱长方向出现较大的裂缝.一般情况即斜向受力现无试验研究.多数情况下是Z形的上下两水平肢受与其方向一致的力,即由两根梁传来的拉力或压力,这只有通过中间肢的受扭来传递,后果只能是中间肢的断裂！节点受剪性能到底如何？这些都没有试验结果可以借鉴.钢筋混凝土结构是复杂的非线性复合材料结构,目前还离不开试验,在无大量试验背景下就提出计算公式并列入规程指导设计,显然是太草率了！ 3.问：为什么规程中的“异形柱”只限于肢厚小于300mm（L、T、+）异形柱？ 答：现在建筑界所讲的“异形柱”,特点是截面肢薄,由此引起构件性能与矩形柱性能的差异.这些包括受力、变形、构造做法等一系列差异.制定规程主要是针对肢厚200、250mm的异形柱,如将肢厚等于和大于300mm的L、T、+异形柱也列入其中,将会有大量篇幅是在后者上,即后者所占的篇幅要大于前者所占篇幅,这将使规程变得“失去重心”.例如：《混凝土结构设计规范》GB50010规定柱截面任一边的尺寸不宜小于300mm,但异形柱的（两肢）肢厚在此情况时,可服从 GB50010的规定,即混凝土强度等级可到C50以上；纵筋直径
（异形柱）设计总结 一、计算前准备工作 1. 确定异形柱（短肢剪力墙）尺寸 《江异》6.1.2条：“异型柱截面各肢肢高于肢宽之比不应大于4，不宜小于2.5，不应小于2。肢宽不宜小于200mm，不应小于180mm。一字形异型柱的肢宽不得小于300mm。对于角柱：6度区H≤6层时，肢高不宜小于500mm；6度区H>6层以上及7度区肢高不宜小于600mm”。 在拿到建筑条件图后，根据建筑平面布置柱网。角柱单肢的高宽比取3；中柱的单肢的高宽比取2.5~3。布置剪力墙时，若垂直于墙长方向有框架梁连接时，应与建筑协商，尽量争取在此方向设一小段墙肢（不小于1倍的墙厚）。 2. 确定框架梁尺寸 《江异》6.1.3条：框架梁截面高度可取（1/12～1/18）Ln，（Ln为梁的计算跨度，即异型柱翼缘中心轴线之间的距离），且梁高不宜小于350mm。主梁截面宽度不宜小于200mm及柱肢宽度。 3. 确定楼（屋）面板厚度 《上异》3.2.5条：现浇钢筋混凝土异形柱结构的顶层楼板厚度不宜小于130mm；地下室顶板厚度不宜小于180mm；一般楼层现浇楼板的厚度不宜小于110mm，且不应小于100mm。 屋面板厚取130mm；一般楼板取110mm。对于跨度大于3.3m楼板，板厚按1/30（单块板）及1/35（连续板）取用。转换层的板厚由专业负责人统一确定后取用。 4. 统一计算原则 在着手计算前，应对计算软件（SATWE或TAT）的参数取值进行统一。此外，对于结构信息（抗震等级、场地类别、砼等级）、结构布置原则、荷载取值原则及计算步骤也应进行统一。在同一项目的同一类型的结构中，应对上述要点做到统一。 二、计算中的要点 1. 计算软件 根据《江异》4.2.2条，异形柱框架结构的计算优选TAT软件，也可采用SATWE软件。使用TAT软件，梁、柱的计算配筋会比SATWE稍大。 2. 异形柱的输入 在PM中，异形柱可选择“十”字形的模型输入，可以适应“L”“T”及“十”等形状的要求。《江异》4.2.3条：“Z形柱按剪力墙输入计算程序计算”，条文说明中提出“Z形柱端部宜设暗柱”。《江异》6.4.7条：“Z形柱箍筋按柱配置，箍筋要求全长加密”，此条与前条矛盾，个人认为从安全出发，Z形柱箍筋应按墙配置。 3. 异形柱的计算 异形柱的配筋计算原则应按“双偏压计算”，这样其配筋计算会更准确。“单偏压计算”是将主形心内力作用效应分解到各个柱肢上再进行单偏对称配筋计算，而“双偏压计算”是将主形心内力作用效应按异形柱的全截面进行配筋，因此有角筋共用。 4. 框架梁的刚度增大系数 《江异》4.2.1条：在异形柱框架结构的内力与位移计算中，现浇框架梁计算惯性矩的增大系数：边框梁取1.5；中框梁取2.0。 5. 梁柱节点 梁柱重叠部分应按刚域计算。异形柱结构中，柱肢长度与其宽度的比值较大（一般为
