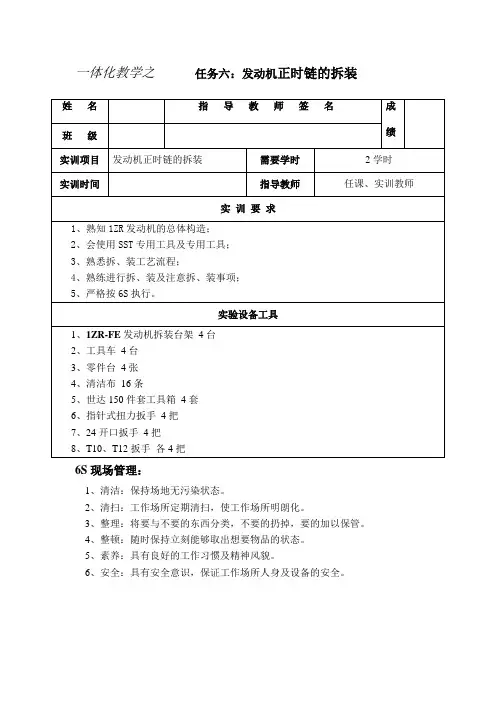

一体化教学之任务六：发动机正时链的拆装
6S现场管理：
1、清洁：保持场地无污染状态。
2、清扫：工作场所定期清扫，使工作场所明朗化。
3、整理：将要与不要的东西分类，不要的扔掉，要的加以保管。
4、整顿：随时保持立刻能够取出想要物品的状态。
5、素养：具有良好的工作习惯及精神风貌。
6、安全：具有安全意识，保证工作场所人身及设备的安全。

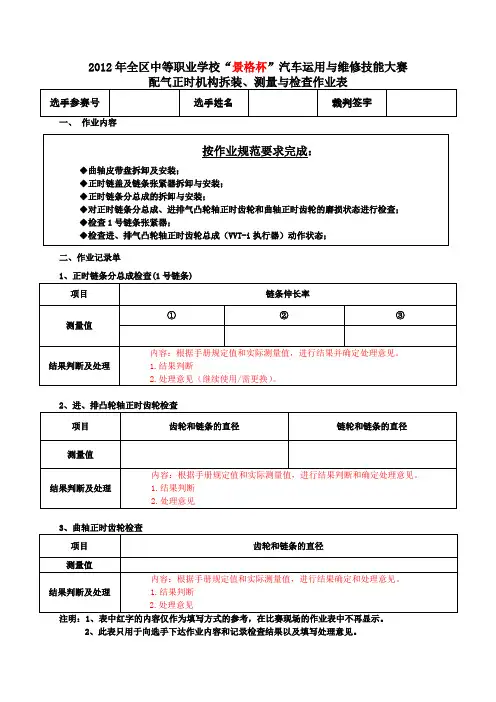

一、操作步骤
拆卸：
1、拆卸链条张紧器导板并摆放好。
2、用Φ12套筒拆卸1号链条震动阻尼器并取下摆放好。
3、拆卸正时链条分总成。
用24扳手逆时针转动凸轮轴拆卸正时链条分总成，取下并摆放好。
4、用Φ10套筒拆卸2号链条震动阻尼器，取下并摆放好。
安装：
1、用Φ12套筒安装1号链条震动阻尼器。
2、用Φ12套筒安装2号链条震动阻尼器。
3、检查凸轮轴正时标记。
若凸轮轴正时标记有误，必须调整。
4、安装链条。
先将排气凸轮轴一侧链条安装在排气凸轮轴正时齿轮上，再将进气凸轮轴一侧链条横跨在进气凸轮上，并不安装。
5、链条对正时。
用24开口扳手逆时针转动进气凸轮轴，安装链条，张紧链条力度要缓。用手沿着1号链条振动阻尼器链条槽理顺链条。
6、检查曲轴正时标记。
若曲轴正时齿轮上标记不正确，必须调整。调整时须注意不要将链条安装在曲轴正时齿轮上，否则将有可能带动凸轮轴转动。
7、用手压紧链条。
将链条套上曲轴正时齿轮上并用手理顺压紧链条。
8、安装链条张紧器导板。
二、课后习题。
1、正时链条的作用是什么？有何优、缺点？
2、写出拆装的工艺流程及注意事项。
汽车发动机拆装实训 报告 姓名： 学号： 专业：车辆工程 班级：汽车电子控制方向 指导老师: 汽车发动机拆装实训报告 一.实训任务与要求
1.1 实训地点 技术学院活动中心二楼。 1.2实训任务 汽车发动机拆解、装配、清洗 1.3实训教具 发动机：捷达发动机、富康发动机各一台； 拆解工具：1.普通扳手（成套套筒扳手、梅花扳手、开口扳手、内六方六花扳手）2.螺旋工具（平口螺丝刀、梅花螺丝刀）手锤、手钳、活塞环压缩器、火花塞套筒。 二.实训内容 2.1 实训准备 （1）场地准备 （2）拆卸工具准备 包括拆解工具、清洗工具、测绘工具等等； （3）其他准备 2.2 发动拆解 （1）附件拆解 包括进排气管道、发电机、压缩机等 进排气管道拆卸 1. 拆下排气歧管固定螺栓和螺母。 2.将排气歧管与气缸盖分离，从发动机上拆下排气歧管。 3.将排气歧管与气缸盖之间的密封垫报废。 4进气管同排气管一样。 发电机压缩机拆卸1.松动张紧轮卸下皮带和发电机预紧装置。
2.拆下发电机压缩机固定螺栓 3.取下发电机压缩机 4.拆下电机压缩机固定架固定螺栓 5. 取下发电机压缩机固定架 （2）气缸盖拆解 拆解发动机前，应先拧下放机油螺栓，放干发动机里的机油。 Ⅰ、正时皮带拆卸：用扳手逆时针方向拧松张紧轮螺栓，转动张紧轮，让皮带松弛，取下正时皮带； Ⅱ、拧下气门室罩螺栓，用起子慢慢撬开气门室罩，取下气门室罩，拿出压板；
Ⅲ、拆卸气缸盖及衬垫：（用套筒扳手按由两端到中间的顺序交叉均匀拆卸，分2~3次逐步拧下气缸盖螺栓，取下摇臂总成； Ⅳ、用手锤轻轻敲击气缸盖四周，使其松动，不允许用起子撬缸盖），拆下缸盖后，注意观察：燃烧室的结构、火花塞及气门的位置，缸盖上水道、油道等。观察气缸垫的安装方向，气缸垫不可装反，装反会导致气缸密封不严而漏气（气缸垫属于一次性物品，如维修发动机，安装时应更换新的气缸垫） 气缸体拆解 A、拧松油底壳紧固螺栓，卸下油底壳，取下机油泵。

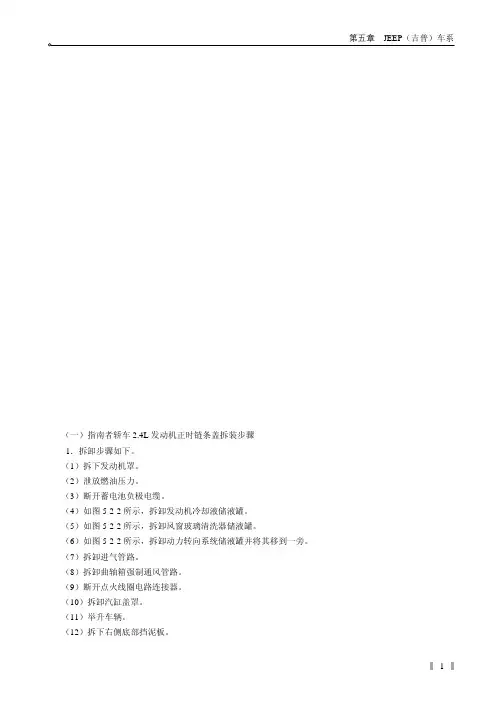

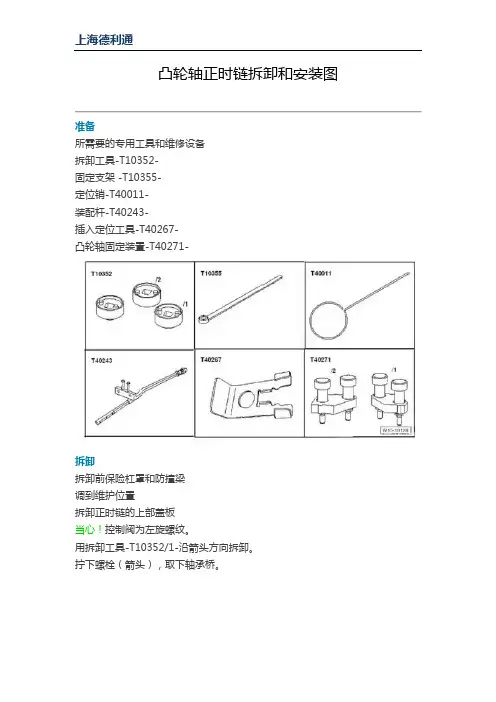

会发动机维修的朋友知道，在我们进行发动机维修工作中，经常需要拆卸和安装正时链条和链轮，这个过程是发动机修理过程中的一个重要环节。正时链条和链轮安装是否正确，直接影响着整个发动机修理质量。如果在工作中稍有疏忽，将导致发动机起动困难，甚至无法起动。根据维修实践经验，在拆卸和安装正时链条和链轮时，应掌握以下要点： 1、拆下蓄电池负极搭铁线。 2、拆下发动机前罩及妨碍作业的部件。 3、转动曲转，使第1缸活塞处于压缩上止点位置，对齐凸轮轴和曲轴链轮上的正时标记。在凸轮轴链轮上有两个正时标记，一是第1缸活塞处于上止点时正时标记，这时第1缸进气门和排气门均处于关闭位置；二是第4缸活塞处于上止点时正时标记，这时第4缸进气门和排气门均处于关闭位置。一定要弄清楚是第几缸活塞处于压缩上止点位置。 4、拆下凸轮轴链轮上的螺栓，取下正时链条和凸轮轴链轮。 5、如果需要更换曲轴链轮，应用拉器拆下链轮。安装新链轮，应将链和链槽对准，防止松动。
6、将正时链条安装在凸轮轴链轮上，固定链轮，使链条悬下，对准凸轮轴和曲轴链轮上正时标记。将链轮上定位销孔与凸轮轴上定位销孔对准，再把链轮安装在凸轮轴上。凸轮轴链轮螺栓拧紧力矩为20N·m。 7、用机油润滑正时链轮和链条。 8、转动曲轴两圈，检查发动机正时标记是否对齐。如果正时标记没有对齐，应按上述操作步骤，重新进行操作。如果凸轮轴齿轮上没有正时标记，在安装时应注意以下几个方面： (1)安装曲轴链轮。 (2)在气缸体上安装正时链减振板。
(3)将曲轴链轮上的正时标记与正时减振板底部正时标记对齐。 (4)将正时链悬下，固定住凸轮轴链轮，把正时链安装到曲轴齿轮上。 (5)将凸轮轴链轮上定位孔中心线与正时链减振板顶部正时标记对齐。 (6)将凸轮轴上定位销与凸轮轴链轮上定位孔对齐。把链轮装到凸轮轴上，螺栓拧紧力矩为100N·m。 (7)用机油润滑正时链条和链轮。 (8)转动曲轴两圈，检查发动机正时标记是否对齐。如果正时标记没有对齐，应按上述操作要点，重新进行操作。
一、拆卸步骤： 1、拆除机体外部组件 先按要求拆下外部零部件，拆下电动机和发电机等组件。然后拆下进，排气歧管，卸下气缸罩，然后把两侧的汽油泵拆下，这样发动机外部组件基本拆卸完毕。 2、按如下要求拆卸机体组件 1）拆下气缸盖的固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。 2）抬下气缸盖。 3）取下气缸垫，注意气缸垫的安装朝向。 4）旋松油底壳的放油螺钉。 5）翻转发动机，拆卸油底壳固定螺钉（注意螺钉也应从两端向中间旋松）。拆下油底壳和油底壳密封垫。 6）旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。 3、拆卸发动机活塞连杆组 1）转动曲轴，使发动机1、4缸活塞处于下止点。 2）分别拆卸1、4缸的连杆的紧固螺母，取下连杆轴承盖，注意连杆配对记号，并按顺序放好。 3）用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件，注意活塞安装方向。 4）将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相调换。 5）用样方法拆卸2、3缸的活塞连杆组。 4、拆卸发动机曲轴飞轮组 1）旋松飞轮紧固螺钉，拆卸飞轮，飞轮比较重，拆卸时注意安全。 2）拆卸曲轴前端和后端密封凸缘及油封。 3）按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉，并注意主轴承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。 4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。注意曲轴推力轴承的定位及开口的安装方向。 二、装配步骤 按照发动机拆卸的相反顺序安装所有零部件。 安装注意事项如下： 1、安装活塞连杆组件和曲轴飞轮组件时，应该特别注意互相配合运动表面的高 度清洁，并于装配时在相互配合的运动表面上涂抹润滑油。 2、各配对的零部件不能相互调换，安装方向也应该正确。 3、各零部件应按规定力矩和方法拧紧，并且按两到三次拧紧。 4、活塞连杆组件装入气缸前，应使用专用工具将活塞环夹紧，再用锤子木柄将 活塞组件推入气缸。 5、安装正时齿轮带时，应注意使曲轴正时齿形带轮位置与机体记号对齐并与凸 轮轴正时齿形带轮的位置配合正确。 注：飞轮壳有个观察口写下来，在窗口中间有个线，飞轮的零刻线和观察口的线对齐，然后再把凸轮轴齿轮上的标记线和正时盖上面的线对齐 6、气门间隙检查调整的基本方法
国家示范校建设 教学工作页 （汽车发动机拆装与检修） 专业：汽车运用与维修 班级： 二○一四年
前言 《汽车发动机拆装与检修》工作单是与校本教材《汽车发动机拆装与检修》配套使用的学生工作单。工作单对学生学习过程起引领和指导作用，本书的编写充分利用学校的教学设备，符合中职学生的知识结构和学习特点。将汽车发动机拆装与检修的基础理论和实践应用完美地结合在一起，以富有逻辑性的组织结构引领学生了解和学习汽车发动机的基础知识并 掌握实际操作的基本技能，实现理实一体化教学。本书具有形式活泼，针对性强，便于学生学习和测评等特点。 山西省农业机械化学校汽车工程系 2014年
目录 发动机的初步认识 (1) 发动机的初步认识 (4) 气缸盖、气缸垫的构造与检修 (7) 气缸体、油底壳的构造与检修 (12) 活塞环、活塞销的构造与检修 (16) 活塞的构造与检修 (20) 连杆的构造与检修 (24) 曲轴的构造与检修 (28) 配气机构的认识 (33) 气门传动组的构造与检修 (40) 润滑系的构造与检修 (46) 冷却系的构造与检修 (51)
汽车发动机拆装与检修工单 一、资讯 2、相关知识 （1）写出发动机基本构造的零部件名称 1 ；2 ； 3 ；4 ； 5 ；6 ； 7 ；8 ； 9 ；10 ； 11 ；12 ； 13 ；14 ；
（2）根据工作原理图写出发动机常用术语的含义 上止点（TDC） 下止点（BDC） 活塞行程S 燃烧室容积V C 气缸工作容积V H 发动机排量V L 压缩比ε
（3）填写活塞、进气门、排气门在工作循环中的运动关系 二、任务实施 1、学生分组 学生分三组，每组一位组长 2、任务分配 （1）利用发动机工作原理示教板观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。 （2）利用丰田-5A解剖发动机观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。 （3）利用EQ6100发动机透视模型观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。 每项任务有一名辅导教师负责学生的学习和讲解。 三、检查与评估 参见学生课堂考核评价表。
奔驰M272发动机是V型六缸发动机 奔驰M272发动机是V型六缸发动机，每列气缸均为双顶置凸轮轴，如图4所示，在V型夹角内侧的两根凸轮轴为进气凸轮轴，外侧的两根凸轮轴是排气凸轮轴，两根进气凸轮轴通过链条由曲轴传动，转动方向为顺时针，两根排气凸轮轴则被进气凸轮轴前端的齿轮驱动，旋转方向为逆时针。每个气缸具有四个气门，采用液压挺柱，每个凸轮轴的配气正时均连续可调。 3.2 正确的配气机构正时装配方法：
1）将气缸体转至垂直向下的位置，如图4所汽车维修技术交流群292183615示 2）按图5所示装上正时链条滑轨
3）按照图6所示安装正时链条，注意有铜链节一侧朝向外侧，并对准以下标记： ①如图7所示，将曲轴上的半圆键8对准气缸体上的正时标记9，平衡轴上平衡重上的缺口6对准气缸体上的正时标记7。 ②链条上共有四个铜链节，其中两个分别安装在曲轴正时链轮和平衡轴正时链轮上，安装时如图8所示，铜链节对准曲轴正时链轮前端凹槽内的一个凸起，如图8（a）所示，在平衡轴的链轮上，铜链节对准图8（b）所示的三个印痕位置。 4）装配正时箱盖及发动机气缸盖（因不涉及配正时记号问题，具体装配方法略）。
1-气缸盖罩；2-凸轮轴调节器；3-链条导轨销；5-平衡轴正时齿轮；6-平衡轴重块上的正时标记； 7-缸体上的平衡轴正时标记；8-曲轴半圆键；9-缸体上的正时标记 5）装配凸轮轴调节器。安装凸轮轴调节器时要注意观察凸轮轴调节器上面的标记及以下问题： ①首先检查进气凸轮调节器，左侧进气凸轮调节器上有标记L，右侧进气凸轮轴调节器上有标记R，安装时不要装错，如图9所示。在奔驰M272发动机上，发动机的左右是按照驾驶员在汽车上的位置来确定的，发动机在机舱中是纵置的，因此，当我们面对发动机装配凸轮轴调节器时，左手侧装配带有R标记的凸轮轴调节器，右手侧装配带有L标记的，位于V 型气缸体中部的两根凸轮轴是进气凸轮轴，反之外侧的两根是排气凸轮轴，图9所示的两个凸轮轴调节器应装配在进气凸轮轴上。
