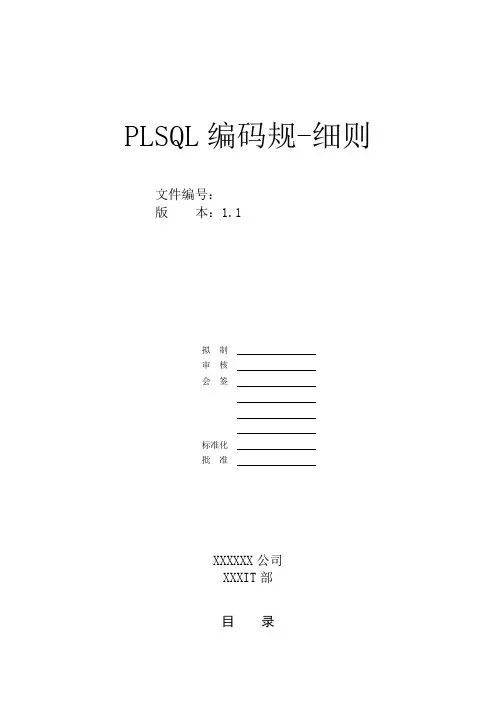

PLSQL编码规-细则
文件编号：
版本：1.1
拟制
审核
会签
标准化
批准
XXXXXX公司
XXXIT部
目录
前言 (4)
1范围 (5)
2术语和定义 (5)
2.1原则 (5)
2.2规则 (5)
2.3建议 (5)
2.4说明 (5)
2.5正例 (5)
2.6反例 (5)
3代码布局 (5)
4注释 (9)
5命名规则 (14)
6可读性 (18)
7变量 (19)
8函数与过程 (20)
9程序效率 (22)
10异常处理 (23)
11数据库触发器标准 (24)
12SQL性能优化技术 (24)
版本变更记录
圆珠笔填写，不得涂改。
<本模板中用“< >”括起来的内容包括本段，是编写指导，在最终的文档中应予以删除。其它内容应予以保留。
如果某节内容无需填写，则在该节下写“无”，而不要将本节删除或不填写任何内容（留白将无法判断：是本节内容无需填写还是因为疏忽而忘了填写。）>
前言
编码规范包括总则和细则两部分。总则部分是对编码的总体性规范要求，适用于多种编码语言；细则部分是在总则的规范要求下，针对具体语言的特点而提出的规范要求。本规范是编码规范的细则部分，适用于PLSQL编程语言。
编写本规范的目的是为了进一步规范PLSQL软件编程风格，提高软件源程序的可读性、可靠性和可重用性，确保在开发成员或开发团队之间的工作可以顺利交接，不必花很大的力气便能理解已编写的代码，以便继续维护和改进以前的工作，提高软件源程序的质量和可维护性，减少软件维护成本。
本规范的内容包括：排版、注释、标识符命名、可读性、变量、结构、函数&过程、可测性、程序效率、质量保证、代码编辑&编译&审查、代码测试&维护等。规范最后给出了一个编程实例供软件人员参考。
本规范分成规则性和建议性两种：对于规则性规范，要求所有软件开发人员严格执行；对于建议性规范，各项目编程人员可以根据实际情况选择执行。
自本规范实施之日起，以后新编写的和修改的代码均应执行本规范。
1范围
本标准规定了PLSQL语言的编程规范，主要包括排版、注释、标识符命名、可读性、变量、结构、函数&过程、可测性、程序效率、质量保证、代码编辑&编译&审查、代码测试&维护等。
本规范自生效之日起，对以后新编写的和修改的代码有约束力。
2术语和定义
下列术语和定义适用于本标准。
2.1原则
编程时应该坚持的指导思想。
2.2规则
编程时必须遵守的约定。
2.3建议
编程时必须加以考虑的约定。
2.4说明
对此规则或建议的必要的解释。
2.5正例
对此规则或建议给出的正确例子。
2.6反例
对此规则或建议给出的反面例子。
3代码布局
代码布局的目的是显示出程序良好的逻辑结构，提高程序的准确性、连续性、可读性、可维护性。更重要的是，统一的程序布局和编程风格，有助于提高整个项目的开发质量，提高开发效率，降低开发成本。同时，对于普通程序员来说，养成良好的编程习惯有助于提高自己的编程水平，提高编程效率。因此，统一的、良好的程序布局和编程风格不仅仅是个人主观美学上的或是形式上的问题，而且会涉及到产品质量，涉及到个人编程能力的提高，必须要引起重视。
一般源代码每行的字符数不得超过80，除非只剩下一个单词。如一行源代码超过了80个字符，可在逗号和操作符后面开始换行，并相对第一行缩进2个空格，或相对当前行做调整。正例：
例1： BEGIN
SELECT SUM(quantity)
INTO :zte_rpctq_safe_inventories.quantity FROM zte_rpct_onhand
WHERE subinventory_id = :zte_rpctq_safe_inventories.subinventory_id AND inventory_item_id = :zte_rpctq_safe_inventories.inventory_item_id; EXCEPTION
WHEN NO_DATA_FOUND THEN
:zte_rpctq_safe_inventories.quantity := NULL; END; 例2:
FUNCTION get_prod_config_cost(p_cutoff_date IN DATE, p_product_id IN NUMBER,
p_inventory_item_id IN NUMBER) RETURN NUMBER;
说明：对于由开发工具自动生成的代码可以有不一致。
说明：空行起着分隔程序段落的作用。适当的空行可以使程序的布局更加清晰 正例：
BEGIN
SELECT COUNT (*) INTO NORMAL
FROM fnd_concurrent_requests W HERE status_code = 'C';
SELECT COUNT (*) INTO warning
FROM fnd_concurrent_requests WHERE status_code = 'G';
SELECT COUNT (*) INTO error
FROM fnd_concurrent_requests WHERE status_code = 'E';
END;
反例：如下例子不符合规范。
BEGIN
SELECT COUNT (*) INTO NORMAL
FROM fnd_concurrent_requests W HERE status_code = 'C'; SELECT COUNT (*) INTO warning
FROM fnd_concurrent_requests WHERE status_code = 'G'; SELECT COUNT (*) INTO error
FROM fnd_concurrent_requests WHERE status_code = 'E'; END;
正例：
IF NOT
MRP_GLOBALS .Equal (l_x_flow_schedule_rec .alternate_bom_designator , l_flow_schedule_rec .alternate_bom_designator ) THEN
x_alternate_bom_designator
:= l_x_flow_schedule_rec .alternate_bom_designator ;
END IF;
IF NOT
MRP_GLOBALS .Equal (l_x_flow_schedule_rec .alternate_routing_desig , l_flow_schedule_rec .alternate_routing_desig ) THEN
x_alternate_routing_desig
:= l_x_flow_schedule_rec .alternate_routing_desig ;
END IF;
正例：
PROCEDURE get_next_handle(itemtype IN VARCHAR2, itemkey IN VARCHAR2, actid IN NUMBER, funcmode IN VARCHAR2, resultout OUT VARCHAR2);
l_page NUMBER := 1; l_line NUMBER := 0;
反例：
l_page NUMBER := 1; l_line NUMBER := 0;
正例： DECLARE
…; BEGIN
…; EXCEPTION WHEN OTHERS THEN
NULL; END;
说明：以免用不同的编辑器阅读程序时，因TAB 键所设置的空格数目不同而造成程序布局
不整齐。
正例：
Clear_Block(NO_COMMIT); // 正确 反例：
Clear_Block( NO_COMMIT ); // 错误
注释的原则是有助于对程序的阅读理解，在该加的地方都加了，注释不宜太多也不能太少，注释语言必须准确、易懂、简洁。
正例：
/*+===========================================================================+ 版权信息：版权所有(C) 2004，XXXX有限公司
文件名称：
版本号：
创建者：
创建日期：
内容摘要：<说明此程序文件完成的主要功能，与其他模块或函数的接口，独立或依赖等关系。>
功能列表：主要函数、过程列表，每条记录应包括函数、过程名及功能简要说明
更新历史：更新历史记录列表，每条修改记录应包括更新日期、更新者及更新内容简述更新者更新日期更新内容
+===========================================================================+*/
正例：
/*+===========================================================================+ 版权信息：版权所有(C) 2004，XXXX有限公司
文件名称：
创建者：
创建日期：
内容摘要：项描述本文件的内容、功能、内部各部分之间的关系及本文件与其它文件关系等功能列表：主要函数、过程列表，每条记录应包括函数、过程名及功能简要说明（包体可忽略）
更新历史：更新历史记录列表，每条修改记录应包括更新日期、更新者及更新内容简述更新者更新日期更新内容
+===========================================================================+*/
正例：
/*+===========================================================================+ 名 称：函数或存储过程名称
内容摘要：函数或存储过程功能、性能等的描述 调 用：被本函数、过程调用的函数清单 被调用 ：调用本函数、过程的函数清单 创建者
：
被访问表：被访问的表（此项仅对于牵扯到数据库操作的程序） 被更新表：被修改的表（此项仅对于牵扯到数据库操作的程序）
输 入：输入参数说明，包括每个参数的作用、取值说明及参数间关系。 输 出：对输出参数的说明 返回值 ：返回值的说明 其
它：其它说明
+===========================================================================+*/
说明：
修改代码应同时修改相应的注释，不再有用的注释要删除
说明：错误的注释不但无益反而有害。
说明：在使用缩写时或之前，应对缩写进行必要的说明。
正例： 如下书写比较结构清晰
/* 代码段1注释 */ [ 代码段1 ]
/* 代码段2注释 */ [ 代码段2 ]
反例1：
如下例子注释与描述的代码相隔太远。
/* 代码段注释 */
[ 代码段1 ]
反例2：
如下例子注释不应放在所描述的代码下面。
FUNCTION getQtyOeIssued (p_contract_line_id NUMBER ) RETURN NUMBER ; PRAGMA RESTRICT_REFERENCES (getQtyOeIssued , WNDS ,WNPS ); --获取OE 发运数量
反例3：
如下例子，显得代码与注释过于紧凑。 /* 代码段1注释 */ [ 代码段1 ] /* 代码段2注释 */ [ 代码段2 ]
说明：可使程序排版整齐，并方便注释的阅读与理解。 正例：
如下注释结构比较清晰 int DoSomething(void) {
/* 代码段1注释 */ [ 代码段1 ]
/* 代码段2注释 */
[ 代码段2 ]
}
反例：
如下例子，排版不整齐，阅读不方便；
int DoSomething(void)
{
/* 代码段1注释 */
[ 代码段1 ]
/* 代码段2注释 */
[ 代码段2 ]
}
说明：这些语句往往是程序实现某一特殊功能的关键，对于维护人员来说，良好的注释有助于更好的理解程序，有时甚至优于看设计文档。
正例：
/* 变量作用、含义
变量取值范围
使用方法
*/
：global. g_name = ‘a’;
说明：
注释的目的是解释代码的目的、功能和采用的方法，提供代码以外的信息，帮助读者理解代码，防止没必要的重复注释信息。
正例：如下的注释则给出了额外有用的信息
-- 如果库存组织是中兴通讯
if x_main_flag = 0 then
反例：如下注释意义不大
-- 如果x_main_flag 是0
if x_main_flag = 0 then
说明：
当代码段较长，特别是多重嵌套时，这样做可以使代码更清晰，更便于阅读。 正例：
--循环程序段说明
FOR r_batch IN c_batch LOOP l_batch_date :=
get_origin_abs_date
(x_con_header_id ,r_batch .batch_code ); --外判断说明
IF l_batch_date IS NOT NULL
THEN --内判断说明
IF l_abs_date IS NULL OR l_abs_date < l_batch_date THEN l_abs_date := l_batch_date ; END IF –指明哪个IF 语句结束 END IF; --指明哪个IF 语句结束 END LOOP; --指明循环结束
说明：注释语言不统一，影响程序易读性和外观排版，出于对维护人员的考虑，建议使用中文。
说明：在下列情况下必须有注释：
◆完整的功能模块前；
◆不易理解的代码；
◆对原有代码的修改
◆注释行不得少于程序行的30%。
◆在超过三层以上的嵌套语句中，每一个嵌套后都应该加上注释，以表明和哪层
的逻辑语句块对应。
◆单行注释应用“--”，避免使用“/* */”
5命名规则
好的命名规则能极大地增加可读性和可维护性。同时，对于一个有上百个人共同完成的大项目来说，统一命名约定也是一项必不可少的内容。本章对程序中的所有标识符（包括包名、变量名、常量名、控件名、参数名、属性名、函数名、过程名等）的命名做出约定。
说明：较短的单词可通过去掉“元音”形成缩写，较长的单词可取单词的头几个字母形成缩写，一些单词有大家公认的缩写，常用单词的缩写必须统一。协议中的单词的缩写与协议保持一致。对于某个系统使用的专用缩写应该在某处做统一说明。
正例：如下单词的缩写能够被大家基本认可。
temp 可缩写为 tmp ；
flag 可缩写为 flg ；
statistic 可缩写为 stat ；
increment 可缩写为 inc ；
message 可缩写为 msg ；
规定的常用缩写如下：
说明：个人的命名风格，在符合所在项目组或产品组的命名规则的前提下，才可使用。（即命名规则中没有规定到的地方才可有个人命名风格）。
说明：变量，尤其是局部变量，如果用单个字符表示，很容易出错（如l误写成1）,而编译时又检查不出，则有可能增加排错时间。过长的变量名会增加工作量，会使程序的逻辑流程变得模糊，给修改带来困难，所以应当选择精炼、意义明确的名字，才能简化程序语句，改善对程序功能的理解。
对于嵌套的循环，一般最外层循环用i，第二层用j，依此类推
说明：软件开发人员应注意软件用户的一些约定术语，不应当随意的创造术语，这会降低软件的易用性。
说明：下面是一些在软件中常用的反义词组。
add/remove ； begin/end ； create/destroy ； insert/delete ；
first/last ； get/release ； increment/decrement ； put/get ；
add/delete ； lock/unlock ； open/close ； min/max ；
old/new ； start/stop ； next/previous ； source/target ；
show/hide ； send/receive ；source/destination ； cut/paste ；
up/down
正例：如 DISP_BUF_SIZE、MIN_VALUE、MAX_VALUE 等等。
i_ ：INTEGER
n_ ：NUMBER
v_ ：VARCHAR2
b_：BOOLEAN
以上前缀可以进一步组合成新的类型，自定义的数据类型可以自己规定类型前缀，如果该类型使用较为广泛，可以升级为公司内部的通用前缀
说明：这样做的目的是为了使程序易读。因为 variable_name 和 variable__name 很难区
分，下划线符号‘_’若出现在标识符头或结尾，容易与不带下划线‘_’的标识符
混淆。
说明：标识符应当直观且可以拼读，可望文知义，避免使人产生误解。程序中的英文单词一
般不要太复杂，用词应当准确
正例：
DECLARE
TYPE resulttabtype IS TABLE OF zte_fa_check_results%ROWTYPE
INDEX BY BINARY_INTEGER;
new_tab resulttabtype;
i BINARY_INTEGER := 0;
l_location_id NUMBER;
l_errstr VARCHAR2(2000);
写。
正例：
Go_Item(‘block’);
Set_Block_Property(‘block’,DEFAULT_WHERE,NULL);
正例：
PROCEDURE start_process;
对于用来设置参数值的过程一般以set开头，如：
PROCEDURE set_leader_as_handle;
对于用来取值的函数一般以get开头，如：
PROCEDURE get_next_handle;
6可读性
说明：
在表达式中使用小括号显式地表达运算优先级，以增加程序的可读性，并
减少出错的危险
说明：一个变量只用来表示一个特定功能，不能把一个变量作多种用途，即同一变量取值不
同时，其代表的意义也不同。
说明：复杂的语句阅读起来，难于理解，并容易隐含错误。
说明：便于程序阅读和查找。
正例：若按如下形式书写，清晰。
rect.length = 10;
rect.width = 5; // 矩形的长与宽关系较密切，放在一起。
char_poi = str;
反例：以下布局不太合理
rect.length = 10;
char_poi = str;
rect.width = 5;
说明：高技巧语句不等于高效率的程序，实际上程序的效率关键在于算法。
7变量
说明：不赞成使用全局变量，除非必要，而且全局变量的作用和取值必须有详细的说明。
说明：这样，一方面可以提高程序的可读性，另一方面有利于程序的维护。
说明：明确过程操作变量的关系后，将有利于程序的进一步优化、单元测试、系统联调以及代码维护等。这种关系的说明可在注释或文档中描述。
说明：对公共变量赋值时，若有必要应进行合法性检查，以提高代码的可靠性、稳定性。
说明：降低公共变量耦合度
8函数与过程
