激光快速成形技术介绍

激光快速成形技术介绍
激光快速成形技术介绍

金属粉末激光快速成形技术

罗建兵

2011031214

金属粉末激光快速成形技术介绍

金属粉末的激光快速成型技术是集计算机辅助设计、激光熔覆、快速成型于一体的先进制造技术, 是传统加工成形方法的重要补充。本篇文章主要介绍了金属粉末激光快速成形的原理、装置组成及最新研究进展, 并对其发展前景进行了展望。

快速成型技术(RP, Rapid Prototyping ) 是从1987 年开始发展起来的一种先进制造技术。该技术最初用来制造铸造用模型, 后来发展到制造原型零件,主要用于模型或零件的直观检验, 其关键是要求形状准确, 而对其力学性能没有太高的要求, 所采用的成型材料主要有液体光敏树脂、蜡、纸等替代材料。目前, 美国、日本、德国已相继开发出多种快速成型技术, 如液体光敏树脂固化、熔融沉积成型、实体叠层制造、分层固化、选择性激光烧结、3D 喷射印刷等技术。该技术在无需任何硬质工模具的情况下, 可直接从计算机三维设计制造出实体零件, 在机械制造等众多领域已得到广泛应用。近年来, 快速成型技术有了新的发展, 已开始在金属材料、陶瓷材料的制备上得到应用, 其主要目标是快速制造出满足使用性能的致密的金属零件。传统的快速成型方法成型金属零件时, 多采用树脂包覆的金属粉末作为原材料, 通过激光扫描使树脂熔化将金属粉末固结在一起; 也可采用喷射粘结剂的方法将松散的金属粉末粘结成型。在成型后要经过脱粘、浸渗塑料、低熔点金属或铜来加强, 可制成镶块用在塑料注射模和压铸模中。如脱粘后经热等静压处理也可制成致密金属零件, 但难以保证零件的尺寸精度。目前, 金属零件的快速成型方法主要有间接激光烧结、直接激光烧结和液滴喷射沉积, 其中直接激光烧结技术是目前快速制备致密金属零件的主要技术。

1 基本原理

金属粉末快速成形技术的基本原理,是先由CAD软件产生零件实体模型,然后由分层软件对CAD 实体模型按照一定的厚度进行分层切片处理,获取各截面的几何信息,然后根据切片轮廓设计出扫描轨迹,并将其转化成NC 工作台的运动指令。成形时具有一定功率密度的激光束照射到基材表面形成熔池,同时金属粉末由送粉器送出,经送粉管路输送到同轴送粉头并进入熔池形成熔覆层,根据CAD 给定的各层截面的路径规划,在NC 的控制下使送粉头相对于工作台运动,将金属材料逐层扫描堆积,最后制造出金属实体零件。为防止某些金属在成形的过程中氧化,以上过程可在一个气氛可控的保护箱中进行,或采用其它手段来进行保护,使激光成形过程中的金属不被氧化。金属粉末激光快速成形原理如图示。

图1 金属粉末激光快速成形原理

2 系统组成

金属粉末的激光直接快速成型系统主要由软件系统、激光器、数控系统及工作台、粉末输送系统及保护气氛装置组成软件系统主要包括造型、数据处理及工艺监控3部分。造型软件负责完成零件的三维CAD 造型设计,并生成STL 文件格式, 目前RP 所使用的造型件主要有Pro/E ,Uni graphics, Solid Works,Auto CAD 等,快速成型也可使用CT , MR I 扫描数据及三维数字化系统创建的模型数据; 数据处理软件负责对模型的STL 文件数据进行诊断检验及修复、插补、显示、分层切片, 完成轮廓的偏置、扫描路径生成、填充线的优化、支撑的生成及加入加工参数等; 工艺监控软件负责数据处理所生成的数控信息对成型系统运动的控制, 完成成型制造过程。激光器提供成型时金属粉末熔化所需的能量, 目保护气氛系统是为防止金属粉末在激光成型过程发生氧化, 降低沉积层的表面张力, 提高层与层之间的浸润性, 同时有利于提高工作安全。为防止金属的氧化, 可采用专门设计的粉末输送系统或在一密闭的手操箱内成型( 一般要求氧含量低于100000.。前主要使用CO 2 激光器和N b∶Y A G 固体激光器。金属粉末快速成型所使用激光器的功率一般在几百瓦到几千瓦, 激光功率的大小及金属粉末对激光的吸收将影响成型的速度。数控系统及工作台实现成型时的运动扫描、z 轴的升降, 在工艺监控软件支持下完成对激光器开关、激光功率大小、扫描运动速度、送粉器开关、送粉量及保护气等的控制和调节, 实现激光功率密度、扫描速度、送粉量之间的相互匹配, 完成零件的制造, 为保证成型零件质量, 最好能实现对成型过程的闭环控制。稳

定可靠的粉末输送系统是金属零件精确成型的重要保证。粉末输送的波动将使成型过程失去平衡, 并最终可能导致零件制备的失败。送粉系统由送粉器及送粉喷嘴组成, 目前送粉器主要是采用等离子喷涂用送粉器, 利用载气来输送粉末, 送粉量通过调节送粉转盘的转速来控制, 具有较高的送粉精度及稳定性, 但由于载气流量大, 粉末运动速度过高, 而降低了粉末的沉积率。针对激光熔覆时粉末流量较低的特点, 已开发出专门的送粉器。送粉方式有侧向送粉和同轴送粉, 因同轴送粉能克服因激光束和材料引入的不对称而带来对扫描方向的限制, 而在金属粉末快速成型系统中得到较多采用。一般将同轴送粉装置与激光头固定在一起, 完成z 轴运动, 且送粉喷嘴与光头(光斑) 相对位置可以调节。

图2 同轴送粉喷嘴

3 金属粉末激光快速成形技术的特点

由于采用离散/堆积成形的思想,与其它传统制造技术相比,金属粉末激光快速成形技术有以下突出优点:

①制造过程具有高度的柔性;

②生产周期短,加工效率高;

③具有很高的设计灵活性,真正意义上实现了数字化、智能化和并行化制造;

④成形材料广泛,可实现多种材料以任意方式复合的成形技术;

⑤所制造的零件具有较高的综合力学性能,强度高,耐腐蚀性好;

⑥应用范围广,不仅可以用于金属零件的快速制造,而且还可用于再制造工程中大型金属零件的立体修复。

4 研究进展

快速成型技术经过十几年的发展, 正逐步走向成熟, 在提高零件成型精度、减少制造时间、降低制造成本等方面取得了显著进展。目前, 快速成型在原型和模型的制造方面, 已成为一种不可替代的先进制造技术。据WHOLERS统计报道, 到1998 年全世界已有3 300多台快速成型设备投入使用。与此同时, 利用快速成型系统进行工模具制造及陶瓷材料的成型也得到了很大发展。近年来, 随着大功率激光器的出现, 使得采用快速成型方法直接制造金属零件成为可能, 近几年来, 美国、德国、日本等国家的研究机构及大学在政府资助下对此进行了广泛研究。

美国SANDIA 国家实验室在能源部支持下, 与A l2lied Signal Inc. ,

Eastman Kodak Co. , Hasbro Inc. ,Laser Fare Inc. 等合作, 研制开发出一种称作L EN S(Laser Engineered N et Shaping) 的金属零件快速成型技术, 可直接由CAD 固体模型制造出致密金属零件。这种制造技术,其基本原理是先将CAD 模型沿高度方向进行水平切片,四个喷嘴将粉末流直接汇聚到喷嘴下方的一个中心点,进入基材上由高能激光束加热熔化形成的熔池中,通过基材相对喷嘴的移动,层层堆积金属并最终形成零件。LENS 系统主要由四个部分组成: YAG 固体激光器、可调整气体成分的手套箱、多轴数控系统和送粉系统。采用波长为1.064μm 的YAG 激光器以利于金属元素对激光热辐射的吸收。使用焦距为6 英寸的平凸透镜,将激光束聚焦到加工平面上,使能量集中在很小的光斑上,一方面减少了热影响区,另一方面提高加工精度;为了避免加工过程中金属材料与空气中的氧、氮等元素发生反应,整个加工过程均在惰性气氛保护下的手套箱中进行。通过工艺参数的调整,成形件最小特征尺寸可达0.03 英寸;通过对控制软件进行研究和改进,有效地提高了该技术的加工精度,到1999 年为止,其零件的加工精度在X 和Y 方向已达0.05mm, Z轴精度为0.4mm,表面粗糙度达到6.25μm。在送粉方面,通过调节送粉率,逐渐改变粉末的成分,在一个零件中实现了材料成分的连续变化,可进行功能梯度材料和复合材料的制造。如图3 所示的样件展示了SANDIA 国家实验室LENS 技术的制造灵活性。

通过SANDIA 国家实验室与其伙伴公司长期商业化推广,至今已推出了三代LENS R装备,图4所示为第三代成形机850-R,由1~2KW 的光纤激光器、5 轴联动龙门式数控系统、双料送粉系统和惰性气体手套箱组成,能够实现钛合金、不锈钢和镍基合金等金属材料的快速成形,为了提高成形精度,LENS R装备集成了沉寂高度控制系统和熔池闭环控制系统,通过对成形过程中的热效应和几何效应进行补偿,使零件成形精度得到提高,表面粗糙度可达4.68~11.7μm,

沉积率为0.5kg/h。LENS装备以其技术先进性和良好的稳定性,在国际市场上已占有一定地位。

图3 LENS技术成形的典型零件图4 LENS 850—R成形装备

美国Are o Met Corp. 与John Hopkins U. , Penn State U. , M TS System s Corp. 合作, 在 Defense Advanced Research Projects Agency 及Off ice of N aval Research 联合资助下, 采用14 kW 的CO 2 激光器和稳定的快速供粉系统, 发展了钛合金(T i-5A l-2.5Sn,T i-6A l-4V ) 的柔性制造技术, 其工作

空间为3 m ×3m×1.2 m , 产品达到近终形, 成份和力学性能均达到A STM 标准。采用该系统可进行大型钛合金结构件的快速制造, 可显著降低制造时间及成本, 同时可制备功能梯度材料及进行大型金属零件的修复。Stanford 大学将去除法和添加法结合在一起, 形成自己的形状沉积制造技术(Shape Deposition Manufacturing) , 所用材料包括成形材料和支撑材料, 所成型的零件具有很高的精度。此外, University of Central Florida, University of Michigan, 德国的Fraunhofer Institute fo r Product ion Techno logy, University of Birmingham 等在政府资助下, 研究了不锈钢、H13 工具钢、镍基合金、金属间化合物、生物陶瓷、复合材料以及功能梯度材料零件的近形制造。

图5 DL F 方法所制316不锈钢薄板截面组织(a)及沉积示意图(b)

5 展望

综上所述, 金属粉末的激光快速成型技术集计算机辅助设计、激光熔覆、快速成型于一体, 在无需任何硬质工模具或模型的情况下, 能快速制备出不同材料的复杂形状零件, 缩短制造周期, 增强产品竞争优势, 特别有利于复杂形状、多品种、小批量零件的生产。所成型零件致密度高, 具有快速凝固组织特征, 能满足直接使用要求, 在航天器件、飞机发动机零件及武器零件的制备上具有广阔的应用前景。此外, 还可以通过改变成型材料, 得到不同部位由不同材料组成的零件, 与材料设计相结合, 可发展材料的智能制备系统。我国清华大学、西安交通大学、华中理工大学、北京隆源自动成形公司等相继开展了快速成型理论、工艺方法、设备、软件、材料等方面的研究, 并在工业造型设计、新产品样件制造、快速注塑模具及压铸模制造中得到应用, 但采用快速成型方法直接制备致密金属零件方面的工作还没有真正开展, 因此需大力加强对该技术的研究。

参考文献

https://www.doczj.com/doc/907403947.html,ser Forms and Repairs Workpieces[J]. Manufacturing Engineering,2008,

2.

2.尚晓峰,等.激光工程化净成形技术的研究[J]. 工具技术,2004,1

3.姜淑娟, 等. 金属粉末激光成形过程中的闭环控制研究[C].2007

4.Abbott D H, ARCELLA F G. Laser forming titanium components [J].Advanced Materials and Processes,May 1998.

5.Journal of Materials Processing Technology Volume 147, Issue 2, 10 April 2004, Pages 167–173

Laser direct manufacturing of tungsten nickel collimation component

摘要Laser direct manufacturing (LDM) has been intensively developed in recent years to directly and flexibly manufacture metallic components with full metal density, functions and properties, especially for some specific materials or geometry. This paper presents a project work on laser direct manufacturing a novel designed collimation component for an out-space hard X-ray modulation telescope. The research work contained the characteristics of overlap multi-pass laser cladding of tungsten or tungsten nickel alloys, microstructure analyses, technique stability of laser direct manufacturing, and the final direct manufacturing of tungsten nickel collimation component. The results proved that laser direct manufacturing could be well used to manufacture specific material and geometry component of good quality, which are very difficult or even impossible by conventional manufacturing methods.

激光直接制造钨镍准直组件

摘要:激光直接制造(LDM)已被深入近年来发展起来的直接和灵活的制造全金属的密度,功能和性能,特别是对一些具体的材料或几何形状的金属部件。本文提出了一种激光直接制造出空间硬X射

线调制望远镜设计一种新型的准直组件项目工作。研究工作中的特性重叠的钨或钨镍合金,显微组织分析,激光直接制造技术稳定性,钨镍准直组件和最终的直接制造的多道次激光熔覆。结果证明,激光直接制造,可以很好地用于制造特定的材料和几何形状的组件的质量好,通过以往的制造方法这是非常困难甚至是不可能的。

Keywords:

Laser direct manufacturing ,激光直接制造 ;

W/Ni alloy; W / Ni合金 ;

Collimation component ;准直组件

Rapid prototyping (RP) is a unique manufacturing strategy, which can produce any complex prototypes with good accuracy directly from a computer CAD model without any part-specific tooling or knowledge. With the capability of adding metal properties or functions into the form of the typical prototyping process, laser direct manufacturing (LDM) has attracted intensive research interests in recent years to directly and flexibly manufacture metallic components with full metal density, functions and properties, especially for some functional gradient materials, super hard materials, compounds and specific materials or geometry, which are very difficult or even impossible by conventional manufacturing methods. Steen and Mazumder first tested the idea of rapid prototyping by laser cladding in 1993 [1] and [2], metallic components were reported to be generated by laser cladding in 1996 [3], 3D components of H13 tool steel were fabricated by Direct Metal Deposition in 1997 [4], then a lot of further research work was performed in many different institutes with different names for the direct manufacturing process and great progress has been made during recent years[5], [6], [7], [8], [9], [10], [11], [12], [13], [14] and [15].

LDM is a novel layer additive manufacturing technology. A high power laser beam is focused onto the surface of a workpiece, a coaxial small stream of powdered metal is then injected into the melt pool to form a metal clad pass. By moving the laser beam back and forth and tracing out a pattern determined by a CAD, a solid metal part is built point by point, line by line and layer by layer. Due to its rapid solidification characteristic, the metal part produced is of superior quality and strength. LDM is the laser cladding based combined technology including lasers, powder metallurgy, CAD/CAM, CNC, sensors and automation control.

LDM is the further development in RP and laser cladding technology, which promotes the present RP technology from the limited materials such as polymer, paper and coated powder into the versatility of numerous metals and alloys. LDM is considered to be one of the promising metalworking technologies impacting manufacturing’s bottom line and is a typical high-tech and greener advanced manufacturing technology. LDM can be well used for producing small batches of specific material, specific properties and/or specific geometry valuable components, which are normally unavailable or very costly by conventional methods.

This paper presents a project research work on laser direct manufacturing a novel designed specific collimation component for an out-space hard X-ray modulation telescope. According to the physical requirements, the material of the collimation component should be made by high melting point and high density alloys

like tungsten or tungsten alloys in order to effectively absorb the hard X-ray radiation with declining incidence from the out space. The collimation component is a thin cylinder with diameter of 191 mm, height of 300 mm and thickness of 3 mm, within which are five main ribs and 144 second ribs. With such specific material and geometry requirements, it is very difficult or even impossible to manufacture by conventional casting or welding and very costly by spark cutting. LDM offers a novel technology for this task being both cost effective and time effective.

Although the intersection pattern of the collimation component is not very complicated, the height of the cylinder (300 mm) and the parallelism requirement of the main ribs (2/1000) in the thin cylinder is a big challenge for manufacturing. To meet these requirements, the stability of the laser cladding and manufacturing techniques were essential. Laser cladding/manufacturing is a multiple parameter process including laser power, beam diameter, scanning speed, powder feeding rate etc. The manufacturing quality relates not only to the stability of any single parameter but also to the stability of the entire process as in Fig. 6. In many cases, it is necessary to in situ monitor the temperature, geometry and standoff between the nozzle and the workpiece and then close loop control the laser power, the powder feeding rate and the standoff in order to achieve good quality.

In the present study, an open loop control was applied. The stability of the laser output power was ±0.5%; the stability of the powder feeding rate was ±2%. The measured stability of the temperature in the melt pool is shown in Fig. 7, and looks rather good.With the above hardware conditions and specific CNC program, a simulated cylinder with thickness of 3.0 mm, diameter of 30 mm and height of 185 mm was manufactured to test the stability of the technique and the system (Fig.

8) with the parameters: laser power of 2000 W, beam diameter of 3 mm, scanning speed of 0.3 m/min and powder feed rate of 8 g/min. The result is shown in Table 4. The manufactured sample demonstrated that the present laser rapid manufacturing system and process was stable enough to produce good practical components.

SLA激光快速成型原理

SLA工艺也称光造型或立体光刻,是基于液态光敏树脂的光聚合原理工作的。这种液态材料在一定波长和强度的紫外光照射下能迅速发生光聚合反应,分子量急剧增大,材料也就从液态转变成固态。液槽中盛满液态光固化树脂,激光束在偏转镜作用下,能在液态表面上扫描,扫描的轨迹及光线的有无均有计算机控制,光点打到的地方,液体就固化。成型开始时,工作平台在液面下一个确定的深度,聚焦后的光斑在液面上按计算机的指令逐点扫描,即逐点固化。当一层扫描完成后,未被照射的地方仍是液态树脂。然后升降台带动平台下降一层高度,已成型的层面上又布满一层树脂,刮板将粘度较大的树脂液面刮平,然后再进行下一层的扫描,新固化的一层牢固地粘在前一层上,如此重复直到整个零件制造完毕,得到一个三维实体模型。SLA方法是目前快速成型技术领域中研究得最多的方法,也是技术上最为成熟的方法。SLA工艺成型的零件精度较高,加工精度一般可达到0.1mm,原材料利用率近100%。 成型技术特点 快速成型技术具有一下几个重要特征:1)可以制造任意复杂的三维几何实体。由于采用离散/堆积成型的原理,它将一个十分复杂的三维制造过程简化为二维过程的叠加,可实现对任意复杂形状零件的加工。越是复杂的零件越能显示出RP技术的优越性。此外,RP技术特别适合复杂型腔、复杂型面等传统方法难以制造甚至无法制造的零件。2)快速性。通过对一个CAD模型的修改或重组就可获得一个新零件的设计和加工信息。从几个小时到几十个小时就可制造出零件,具有快速制造的突出特点。3)高度柔性。无需任何专用夹具或工具即可完成复杂的制造过程,快速制造工模型、原型或零件。4)快速成型技术实现了机械工程学科多年来追求的两大先进目标,即材料的提取(气、液、固相)过程与制造过程一体化和设计(CAD)与制造(CAM)一体化。5)与反求工程(Reverse Engineering)、CAD技术、网络技术、虚拟现实等相结合,成为产品快速开发的有力工具。 流程示意 快速成型的工艺过程具体如下: 1)产品的三维模型的构建。由于RP系统是由三维CAD模型直接驱动,因此首先要构建所加工工件的三维CAD模型。该三维CAD模型可以利用计算机辅助设计软件(如Pro/E,I-DEAS, Solid Works,UG等)直接构建,也可以将已有产品的二维图样进行转换而形成三维模型,或对产品实体进行激光扫描、CT断层扫描,得到点云数据,然后利用反求工程的方法来构造三维模型。 2)SLA激光快速成型 SLA工艺也称光造型或立体光刻,是基于液态光敏树脂的光聚合原理工作的。这种液态材料在一定波长和强度的紫外光照射下能迅速发生光聚合反应,分子量急剧增大,材料也就从液态转变成固态。液槽中盛满液态光固化树脂,激光束在偏转镜作用下,能在液态表面上扫描,扫描的轨迹及光线的有无均有计算机控制,光点打到的地方,液体就固化。成型开始时,工作平台在液面下一个确定的深度,聚焦后的光斑在液面上按计算机的指令逐点扫描,即逐点固化。当一层扫描完成后,未被照射的地方仍是液态树脂。然后升降台带动平台下降一层高度,已成型的层面上又布满一层树脂,刮板将粘度较大的树脂液面刮平,然后再进行下一层的扫描,新固化的一层牢固地粘在前一层上,如此重复直到整个零件制造完毕,得到一个三维实体模型。 3)成型零件的后处理。 从成型系统里取出成型件,进行打磨、抛光、涂挂,或放在高温炉中进行后烧结,进一部提高其强度。 材料性能

国外选区激光熔化成形技术在航空航天领域应用现状_董鹏

1 铺粉 国外选区激光熔化成形技术在航空航天领域应用现状 董鹏 陈济轮 (首都航天机械公司,北京100076) 摘要:选区激光熔化成形技术具有制造精度高、表面质量好以及能够实现悬空、复杂内腔和型面等复杂构件的整体制造等特点,是满足航空航天领域中复杂薄壁精密构件高精度、高性能、高柔性与快速反应的理想制造方法。本文对国外选区激光熔化成形技术在航空航天领域的应用以及技术发展方向进行了分析。 关键词:选区激光熔化成形;航空航天;应用现状 Current Status of Selective Laser Melting for Aerospace Applications Abroad Dong Peng Chen Jilun (Capital Aerospace Machinery Company,Beijing 100076) Abstract :Selective laser melting can manufacture complex geometries structures with thin walls and hidden voids or channels without tools or mould,for difficult-to-machine materials.It provides a high efficiency,high-quality,flexible manufacturing technique for manufacturing components in aerosapce fields.The current status and the trends of of selective laser melting for aerospace applications in abroad were analysed. Key words :selective laser melting ;aerospace ;current status of applications 1 引言 金属材料增材制造技术是在航空航天领域关键件研制需求的牵引下诞生的,由于其特有的技术优势,使得各国政府和研究结构投入大量的人力、物力、 财力进行该项技术的研究。近些年在航空航天领域迫切需求的牵引以及计算机技术、激光技术以及材料科学等相关基础技术快速发展的推动下,增材制造技术发展十分迅速。 图1选区激光熔化成形基本流程[4] 作者简介:董鹏(1983-),工程师,光学工程专业;研究方向:激光焊接与增才制造。 收稿日期:2014-03-06 CAD 模型 分层切片 铺粉 激光按分层形状熔化金属粉末 基板下降 完成零件制备

半导体激光器的发展与应用

题目:半导体激光器的发展与应用学院:理 专业:光 姓名:刘

半导体激光器的发展与应用 摘要:激光技术自1960年面世以来便得到了飞速发展,作为激光技术中最关键的器件激光器的种类层出不穷,这其中发展最为迅速,应用作为广泛的便是半导体激光器。半导体激光器的独特性能及优点,使其获得了广泛应用。本文就简要回顾半导体激光器的发展历程,着重介绍半导体激光器在日常生活与军用等各个领域中的应用。 关键词:激光技术、半导体激光器、军事应用、医学应用

引言 激光技术最早于1960年面世,是一种因刺激产生辐射而强化的光。激光被广泛应用是因为它具有单色性好、方向性强、亮度高等特性。激光技术的原理是:当光或电流的能量撞击某些晶体或原子等易受激发的物质,使其原子的电子达到受激发的高能量状态,当这些电子要回复到平静的低能量状态时,原子就会射出光子,以放出多余的能量;而接着,这些被放出的光子又会撞击其它原子,激发更多的原子产生光子,引发一连串的“连锁反应”,并且都朝同一个方前进,形成强烈而且集中朝向某个方向的光。这种光就叫做激光。激光几乎是一种单色光波,频率范围极窄,又可在一个狭小的方向内集中高能量,因此利用聚焦后的激光束可以对各种材料进行打孔。激光因为拥有这种特性,所以拥有广泛的应用。 激光技术的核心是激光器,世界上第一台激光器是1960年由T.H.梅曼等人制成的第红宝石激光器,激光器的种类很多,可按工作物质、激励方式、运转方式、工作波长等不同方法分类。但各种激光器的基本工作原理均相同,产生激光的必不可少的条件是粒子数反转和增益大过损耗,所以装置中必不可少的组成部分有激励(或抽运)源、具有亚稳态能级的工作介质两个部分。 半导体物理学的迅速发展及随之而来的晶体管的发明,使科学家们早在50年代就设想发明半导体激光器。在1962年7月美国麻省理工学院林肯实验室的两名学者克耶斯(Keyes)和奎斯特(Quist)报告了砷化镓材料的光发射现象,通用电气研究实验室工程师哈尔(Hall)与其他研究人员一道研制出世界上第一台半导体激光器。 半导体激光器是用半导体材料作为工作物质的一类激光器,由于物质结构上的差异,产生激光的具体过程比较特殊。常用材料有砷化镓(GaAs)、硫化镉(CdS)、磷化铟(InP)、硫化锌(ZnS)等。激励方式有电注入、电子束激励和光泵浦三种形式。自1962年世界上第一只半导体激光器是问世以来,经过几十年来的研究,半导体激光器得到了惊人的发展,它的波长从红外、红光到蓝绿光,被盖范围逐渐扩大,各项性能参数也有了很大的提高!半导体激光器具有体积小、效率高等优点,因此可广泛应用于激光通信、印刷制版、光信息处理等方面。

快速成型技术激光快速成型机软件的操作

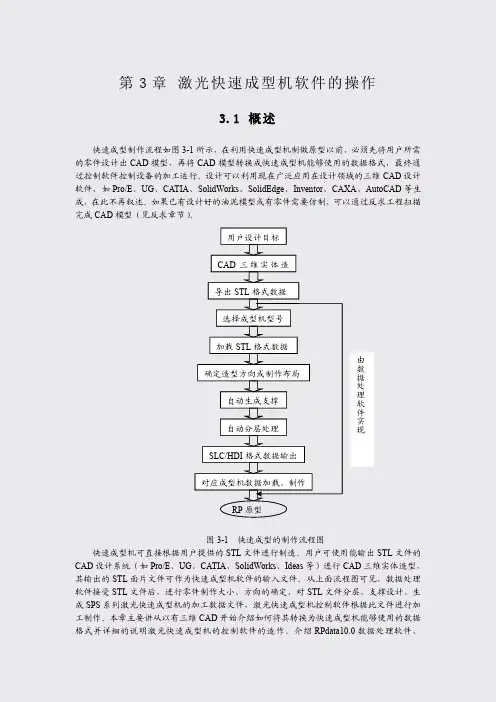

第3章激光快速成型机软件的操作 3.1概述 快速成型制作流程如图3-1所示,在利用快速成型机制做原型以前,必须先将用户所需的零件设计出CAD 模型,再将CAD 模型转换成快速成型机能够使用的数据格式,最终通过控制软件控制设备的加工运行。设计可以利用现在广泛应用在设计领域的三维CAD 设计软件,如Pro/E 、UG 、CATIA 、SolidWorks 、SolidEdge 、Inventor 、CAXA 、AutoCAD 等生成,在此不再叙述。如果已有设计好的油泥模型或有零件需要仿制,可以通过反求工程扫描完成CAD 模型(见反求章节)。 图3-1快速成型的制作流程图 快速成型机可直接根据用户提供的STL 文件进行制造。用户可使用能输出STL 文件的CAD 设计系统(如Pro/E 、UG 、CATIA 、SolidWorks 、Ideas 等)进行CAD 三维实体造型,其输出的STL 面片文件可作为快速成型机软件的输入文件。从上面流程图可见,数据处理软件接受STL 文件后,进行零件制作大小、方向的确定,对STL 文件分层、支撑设计、生成SPS 系列激光快速成型机的加工数据文件,激光快速成型机控制软件根据此文件进行加工制作。本章主要讲从以有三维CAD 开始介绍如何将其转换为快速成型机能够使用的数据格式并详细的说明激光快速成型机的控制软件的造作。介绍RPdata10.0数据处理软件、由数据处理软件实现用户设计目标 CAD 三维实体造 导出STL 格式数据 加载STL 格式数据 确定造型方向或制作布局 自动生成支撑 自动分层处理 SLC/HDI 格式数据输出 选择成型机型号 对应成型机数据加载、制作 RP 原型
