三相PWM 整流器控制器设计 PWM 整流器能够实现整流器电网侧的电流为正弦，从而大大降低整流器对电网的谐波污染。PWM 整流器同时能够实现电网侧电流相位的控制，常见的有使得电网侧电流与电源电压同相位，从而实现单位功率因数控制，也可以根据需要使得电网侧电流相位超前或滞后对应的电源相电压，从而实现对电网的功率因数补偿。 三相PWM 整流器主电路和控制系统原理图如图1所示，其中A VR 为直流侧电压外环PI 调节器、ACR_d、ACR_q分别为具有解耦和电源电压补偿功能的dq 轴电流内环PI 调节器，PLL 为电源电压锁相环，SVPWM 为电压空间矢量运算器，Iabc to Idiq、Vabc to ValfaVbeta和Vdq to ValfaVbeta分别为三相静止坐标-两相旋转直角坐标变换、三相静止坐标-两相静止直角坐标变换和两相旋转直角坐标-两相静止直角坐标变换。 图1 基于空间矢量的三相PWM 整流器原理图
根据开关周期平均值概念、三相电压型PWM 整流器开关函数表等，可得到三相电压型PWM 整流器在dq 坐标下微分方程形式和等效电路形式的开关周期平均模型。经过dq 轴电流解耦和电源电压补偿的控制系统结构图如图2所示，其中小写的变量表示该变量的开关周期平均值，大写的变量表示该变量在工作点的值。 v dc d dc q 图2 基于dq 轴电流解耦和电源电压补偿的控制系统结构图 对解耦和电源电压补偿之后的dq 轴等效电路进行工作点附近的小信号分析，即可得到小信号下的传递函数如式(1、（2）和（3）所示，其中L 、R 分别为交流侧的滤波电感及其等效电阻，C 为直流侧滤波电容，Dd 为d 轴在工作点的占空比。 ~ i d (s αd (s ~ i q (s αq (s ~ v dc (s i d (s V dc (1
坐标系向国家大地坐标 系的转换 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
北京54坐标系向国家2000大地坐标系的转换 摘要：2000国家坐标系统提高了测量的绝对精度，并且可以快速获取精确的三维地心坐标，能够提供高精度、地心、实用、统一的大地坐标系，自此以后的测量成果要求坐标系统采用2000国家大地坐标系，本文就北京54坐标系和2000国家大地坐标系原理和转换方法进行简单的分析。 1引言大地坐标系是地球空间框架的重要基础，是表征地球空间实体位置的三维参考基准，科学地定义和采用国家大地坐标系将会对航空航天、对地观测、导航定位、地震监测、地球物理勘探、地学研究等许多领域产生重大影响。建立大地坐标框架，是测量科技的精华，与空间导航乃至与经济、社会和军事活动均有密切关系，它是适应一定社会、经济和科技发展需要和发展水平的历史产物。过去受科技水平的限制，人们不得不使用经典大地测量技术建立局部大地坐标系，它的基本特点是非地心的、二维使用的。采用地心坐标系，即以地球质量中心为原点的坐标系统，是国际测量界的总趋势，世界上许多发达和中等发达国家和地区多年前就开始采用地心坐标系，如美国、加拿大、欧洲、墨西哥、澳大利亚、新西兰、日本、韩国等。我国也于2008年7月开始启用新的国家大地坐标系—2000国家大地坐标系。 2北京54系我国北京54坐标系是采用前苏联的克拉索夫斯基椭球参数（长轴6378245ra，短轴635686m，扁率1/298．3），并与前苏联1942年坐标系进行联测，通过计算建立了我国大地坐标系，定名为1954年北京坐标系。其坐标的原点不在北京，而是在前苏联的普尔科沃。
三相电压型PWM整流器及仿真
————————————————————————————————作者：————————————————————————————————日期：
电力电子课程设计课程设计报告 题目：三相电压型PWM整流器与仿真 专业、班级： 学生姓名： 学号： 指导教师： 2015年 1 月 6 日 内容得分 1、三相桥式电路的基本原理（10分） 2、整流电路基本原理（10分） 3、pwm控制的基本原理（10分 4、三相电压型pwm整流电路仿真模型（30分） 5、结果分析（30分） 6、程序文件（10分） 总分
摘要：叙述了建立三相电压型PWM整流器的数学模型。在此基础上，使用功能强大的MATLAB软件进行了仿真，仿真结果证明了方法的可行性。 关键词：整流器；PWM；simulink
目录 一任务书 (1) 1.1 题目 (1) 1.2 设计内容及要求 (1) 1.3 报告要求 (1) 二基础资料 (2) 2.1 三相桥式电路的基本原理 (2) 2.2 整流电路基本原理 (4) 2.3 pwm控制的基本原理 (6) 2.4 PWM整流器的发展现状 (6) 三设计内容 (8) 3.1 仿真模型 (8) 3.2 各个元件参数 (11) 3.3 仿真结果 (13) 3.4 结果分析 (15) 四总结 (15) 五参考文献 (15)
一任务书 1.1 题目 三相电压型PWM整流器仿真 1.2 设计内容及要求 设计三相电压型PWM整流器及其控制电路的主要参数，并使用MATLAB软件搭建其仿真模型并验证。 设计要求(pwm整流器仿真模型参数): (1)交流电源电压600V，60HZ (2)短路电容30MVA (3)外接负载500kVar，1MW (4)变压器变比 600/240V (5)0.05s前，直流负载200kw，直流电压500V，0.05s后，通过断路器并联一个相同大小的电阻。 1.3 报告要求 (1)叙述三相桥式电路的基本原理 (2)叙述整流电路基本原理 (3)叙述pwm控制的基本原理 (4)记录参数（截图） (5)记录仿真结果，分析滤波结果 (6)撰写设计报告 (7)提交程序源文件
坐标系间的转换 针对西安80坐标系和北京54坐标系之间椭球参数的转换，采用七参数布尔莎模型，进行不同坐标系之间的坐标转换。 标签：七参数布尔莎模型参考椭球MAPGIS平台 0 引言 我们现在改用的西安80坐标系与以前的北京54坐标系的参考椭球体参数是不相同的。54坐标系转换成80坐标系由于椭球参数、定位和定向的变化，必然引起地形图的图廓线、方里线位置以及地形图内地形、地物相关位置的改变。为此，若同时使用根据两种坐标系测制的地形图的情况下，一定要涉及到54坐标系向80坐标系转换问题。转换的原理和方法：大地坐标系变更后，国家基本系列地形图的变更和处理，必须在高斯平面内进行。由于新旧椭球参数不同，参心所在位置也不同，反映在高斯平面上，在同一个投影带里，它们的纵横坐标轴不重合，因此，地面上某一点经过不同椭球面而投影到高斯平面上，它距两系统坐标轴之距离是不等的，在X轴和Y轴上必定都有一个差值。我们按照一定的数学法则将地球面上的经纬网转换到平面上，使地面的地理坐标与平面直角坐标建立起函数关系，实现由曲面向平面的转化。常用的投影大概有二三十种，投影的选取要考虑地图的用途，投影的形变大小等众多因素。 1 北京54坐标系与西安80坐标系 1.1 54国家坐标系：是我国建国初期，为了迅速开展我国的测绘事业，鉴于当时的实际情况，将我国一等锁与原苏联远东一等锁相连接，然后以连接处呼玛、吉拉宁、东宁基线网扩大边端点的原苏联1942年普尔科沃坐标系的坐标为起算数据，平差我国东北及东部区一等锁，这样传算过来的坐标系就定名为1954年北京坐标系。因此，P54可归结为：①属参心大地坐标系；②采用克拉索夫斯基椭球的两个几何参数；③大地原点在原苏联的普尔科沃；④采用多点定位法进行椭球定位；⑤高程基准为1956年青岛验潮站求出的黄海平均海水面；⑥高程异常以原苏联1955年大地水准面重新平差结果为起算数据。按我国天文水准路线推算而得。 自P54建立以来，在该坐标系内进行了许多地区的局部平差，其成果得到了广泛的应用。 1954北京坐标系参考椭球基本几何参数 长半轴a＝6378245m 短半轴b＝6356863.0188m
重庆大学电气工程学院 电力电子技术课程设计 设计题目：单相桥式可控整流电路设计 年级专业：****级电气工程与自动化学生姓名：***** 学号： **** 成绩评定： 完成日期：2013年6月 23 日
指导教师签名：年月日
重庆大学本科学生电力电子课程设计任务书
单相桥式可控整流电路设计 摘要：本文主要研究单相桥式PWM整流电路的原理，并运用IGBT去实现电路的设计。概括地讲述了单相电压型PWM整流电路的工作原理，用双极性调制方式去控制IGBT的通断。在元器件选型上，较为详细地介绍了IGBT的选型，分析了交流侧电感和直流侧电容的作用，以及它们的选型。最后根据实际充电机的需求，选择元器件具体的参数，并用simulink进行仿真，以验证所设计的单相电压型PWM整流器的性能。实现了单相电压型PWM整流器的高功率因数，低纹波输出等功能。 关键词：PWM整流simulink 双极性调制IGBT
目录 1.引言 ......................................................... - 5 - 1.1 PWM整流器产生的背景.................................... - 5 - 1.2 PWM整流器的发展状况.................................... - 5 - 1.3 本文所研究的主要内容.................................... - 6 - 2.单相电压型PWM整流电路的工作原理 ............................. - 7 - 2.1电路工作状态分析......................................... - 7 - 2.2 PWM控制信号分析......................................... - 8 - 2.3 交流测电压电流的矢量关系............................... - 9 - 3.单相电压型PWM整流电路的设计 ................................ - 10 - 3.1 主电路系统设计......................................... - 10 - 3.2 IGBT和二极管的选型设计................................. - 11 - 3.3 交流侧电感的选型设计................................... - 11 - 3.4 直流侧电容的选型设计................................... - 12 - 3.5 直流侧LC滤波电路的设计................................ - 13 - 4.单相PWM整流电路的仿真及分析 ................................ - 13 - 4.1 整流电路的simulink仿真............................... - 13 - 4.2 对simulink仿真结果的分析............................. - 16 - 5．工作展望 ................................................... - 16 - 参考文献 ...................................................... - 17 -
1天球坐标系、地球坐标系和卫星测量中常用的坐标系的建立方法。 L天球直角坐标系 厂天球坐标系 天球球面坐标系 地球直角坐标系地球大地坐标系 常用的天球坐标系：天球赤道坐标系、天球地平坐标系和天文坐标系。 在天球坐标系中，天体的空间位置可用天球空间直角坐标系或天球球面坐标系两种方式来描述。 1天球空间直角坐标系的定义 地球质心0为坐标原点，Z轴指向天球北极，X轴指向春分点，丫轴垂直于XOZ 平面，与X轴和Z轴构成右手坐标系。则在此坐标系下，空间点的位置由坐标（X，丫Z）来描述。 春分点：当太阳在地球的黄道上由天球南半球进入北半球，黄道与赤道的交点）
A ＜空闵直笥坐瑟厂K V ： z 丿的楚辽” 2天球球面坐标系的定义 地球质心0为坐标原点，春分点轴与天轴（天轴：地球自转的轴）所在平面为天 球经度（赤经）测量基准一一基准子午面，赤道为天球纬度测量基准而建立球面 坐标。空间点的位置在天球坐标系下的表述为（r ,a,S ）。 天欢申诗与地球质?M 重合T 赤礙刊为舍天黏 和感分点的天球子牛面 与过天体$的天球子牛面 之间的夾角，未纬 S 为 原点Mi 天体￡的连規与 天球击道面之间的夹角, 旬題丫为展点Mi 天体S 球球】?坐抚1就，S 1 r ）的C 义： 天球空间直角坐标系与天球球面坐标系的关系可用图 2-1表示: 感鼻—地I 球质心M 一孑塾一指向天球北奴Pn 、 ￥菇'一垂直于XMZ 平面, 与X 抽和Z 抽枸成右 手坐 标系统。 Pn A Z y X 1 \y X 奋 My\5 Ps / /
对同一空间点，直角坐标糸与其著效的球面坐标糸参教间有如下转换关务: C X - /cos a cos S < Y= / sin cos -Z = ysin 5 Y V a = arctan —— L Xz d -arctail . 岁差和章动的影响 岁差：地球实际上不是一个理想的球体，地球自转轴方向不再保持不变，这使春分点在黄道上产生缓慢的西移，这种现象在天文学中称为岁差。 章动：在日月引力等因素的影响下，瞬时北天极将绕瞬时平北天极旋转，大致呈椭圆，这种现象称为章动。 极移：地球自转轴相对地球体的位置并不是固定的，因而，地极点在地球表面上的位置，是随时间而变化的，这种现象称为极移。地球的自转轴不仅受日、月引力作用而使其在空间变化，而且还受地球内部质量不均匀影响在地球内部运动。 前者导致岁差和章动，后者导致极移。 协议天球坐标系：为了建立一个与惯性坐标系统相接近的坐标系，人们通常选择某一时刻，作为标准历元，并将此刻地球的瞬时自转轴（指向北极）和地心至瞬 时春分点的方向，经过瞬时的岁差和章动改正后，分别作为 X轴和Z轴的指向, 由此建立的坐标系称为协议天球坐标系。天味奋 5 y X X Ps
PWM整流电路概述 1引言 在电力系统中，电压和电流应是完好的正弦波。但是在实际的电力系统中，由于非线性负载的影响，实际的电网电压和电流波形总是存在不同程度的畸变，给电力输配电系统及附近的其它电气设备带来许多问题，因而就有必要采取措施限制其对电网和其它设备的影响。随着电力电子技术的迅速发展，各种电力电子装置在电力系统、工业、交通、家庭等众多领域中的应用日益广泛，大量的非线性负载被引入电网，导致了日趋严重的谐波污染。电网谐波污染的根本原因在于电力电子装置的开关工作方式，引起网侧电流、电压波形的严重畸变。目前，随着功率半导体器件研制与生产水平的不断提高，各种新型电力电子变流装置不断涌现，特别是用于交流电机调速传动的变频器性能的逐步完善，为工业领域节能和改善生产工艺提供了十分广阔的应用前景。相关资料表明，电力电子装置生产量在未来的十年中将以每年不低于10%的速度递增，同时，由这类装置所产生的高次谐波约占总谐波源的70%以上。 在我国，当前主要的谐波源主要是一些整流设备，如化工、冶金行业的整流设备和各种调速、调压设备以及电力机车。传统的整流方式通常采用二极管整流或相控整流方式，采用二极管整流方式的整流器存在从电网吸取畸变电流，造成电网的谐波污染，而且直流侧能量无法回馈电网等缺点。采用相控方式的整流器也存在深度相控下交流侧功率因数很低，因换流引起电网电压波形畸变等缺点。这些整流器从电网汲取电流的非线性特征，给周围用电设备和公用电网都会带来不利影响。 为了抑制电力电子装置产生的谐波，其中的一种方法就是对整流器本身进行改进，使其尽量不产生谐波，且电流和电压同相位。这种整流器称为高功率因数变流器或高功率因数整流器。高功率因数变流器主要采用PWM整流技术，一般需要使用自关断器件。对电流型整流器，可直接对各个电力半导体器件的通断进行PWM调制，使输入电流成为接近正弦且与电源电压同相的PWM波形，从而得到接近1的功率因数。对电压型整流器，需要将整流器通过电抗器与电源相连。只要对整流器各开关器件施以适当的PWM控制，就可以对整流器网侧交流电流的大小和相位进行控制，不仅可实现交流电流接近正弦波，而且可使交流电流的相位与电源电压同相，即系统的功率因数总是接近于1。本文主要对与PWM整流器相关的功率开关器件、主电路拓扑结构和控制方式等进行详细说明，在此基础上对PWM整流技术的发展方向加以探讨。 2功率开关器件 PWM整流器的基础是电力电子器件，其与普通整流器和相控整流器的不同之处是其中用到了全控型器件，器件性能的好坏决定了PWM整流器的性能。优质的电力电子器件必须具有如下特点：(1)能够控制通断，确保在必要时可靠导通或截止；（2）能够承受一定的电压和电流，阻断状态时能承受一定电压，导通时匀许通过一定的电流；（3）具有较高的开关频率，在开关状态转换时具有足够短的导通时间和关断时间，并能承受高的di/dt 和dv/dt。目前在PWM整流器中得到广泛应用的电力电子器件主要有如下几种：
PWM整流工作原理
图6-28 单相PWM 整流电路 整流电路也可分为电压型和电流型两大类，目前半桥电路直流侧电容必须由两个电容串联，其中点和交流电源单相半桥电路 交流侧电感电感和交流电源内部电感，是电全桥电路直流侧电容只要一个就可以。 单相全桥电路 6-8 电力电子技术 (1)单相全桥PWM 整流电路的工作原理 正弦信号波和三角波相比较的方法对图6-28b 中的V 1~V 4进行SPWM 控制，就可以在桥的交流输入端AB 产生一个SPWM 波u AB 。 u AB 中含有和正弦信号波同频率且幅值成比例的基波分量，以及和三角波载波有关的频率很高的谐波，不含有低次谐波。 由于L s 的滤波作用，谐波电压只使i s 产生很小的脉动。 当正弦信号波频率和电源频率相同时，i s 也为与电源频率相同的正弦波。 u s 一定时，i s 幅值和相位仅由u AB 中基波u ABf 的幅值及其与u s 的相位差决定。 改变u ABf 的幅值和相位，可使i s 和u s 同相或反相，i s 比u s 超前90°，或使i s 与u s 相位差为所需角度。 6.4.1 PWM 整流电路的工作原理
6-12 电力电子技术 (2)对单相全桥PWM 整流电路工作原理的进一步说明 整流状态下: u s > 0时，（V 2、VD 4、VD 1、L s ）和（V 3、VD 1、VD 4、L s ）分别组成两个升压斩波电路，以（V 2、VD 4、VD 1、L s ）为例。V 2通时，u s 通过V 2、VD 4向L s 储能。V 2关断时，L s 中的储能通过VD 1、VD 4向C 充电。u s < 0时，（V 1、VD 3、VD 2、L s ）和（V 4、VD 2、VD 3、L s ）分别组成两个升压斩波电路。 6.4.1 PWM 整流电路的工作原理
§10.6不同坐标系之间的变换 10.6.1欧勒角与旋转矩阵 对于二维直角坐标，如图所示，有： ?? ? ?????????-=??????1122cos sin sin cos y x y x θθθθ(10-8) 在三维空间直角坐标系中，具有相同原点的两坐标系间的变换一般需要在三个坐标平面上，通过三次旋转才能完成。如图所示，设旋转次序为： ①绕1OZ 旋转Z ε角，11,OY OX 旋 转至0 0,OY OX ； ②绕0 OY 旋转Y ε角 10 ,OZ OX 旋转至0 2 ,OZ OX ； ③绕2OX 旋转X ε角， 0,OZ OY 旋转至22,OZ OY 。 Z Y X εεε,,为三维空间直角坐标变换的三个旋转角，也称欧勒角，与 它相对应的旋转矩阵分别为： ???? ? ?????-=X X X X X R εεεεεcos sin 0sin cos 00 01 )(1 (10-10) ???? ??????-=Y Y Y Y Y R εεεεεcos 0sin 010sin 0cos )(2 (10-11)
???? ??????-=10 0cos sin 0sin cos )(3Z Z Z Z Z R εεεεε (10-12) 令 )()()(3210Z Y X R R R R εεε= (10-13) 则有： ???? ? ?????=??????????=??????????1110111321222)()()(Z Y X R Z Y X R R R Z Y X Z Y X εεε (10-14) 代入： ???? ??? ??? +-+++--=Y X Z Y X Z X Z Y X Z X Y X Z Y X Z X Z Y X Z X Y Z Y Z Y R εεεεεεεεεεεεεεεεεεεεεεεεεεεεεcos cos sin sin cos cos sin cos sin cos sin sin cos sin sin sin sin cos cos cos sin sin sin cos sin sin cos cos cos 0一般Z Y X εεε,,为微小转角，可取： sin sin sin sin sin sin sin ,sin ,sin 1cos cos cos =========Z Y Z X Y X Z Z Y Y X X Z Y X εεεεεεεεεεεεεεε 于是可化简 ???? ? ?????---=111 0X Y X Z Y Z R εεεεεε (10-16) 上式称微分旋转矩阵。
第七章解析几何与微分几何 解析几何是运用代数方法研究几何图形的性质，它的主要研究对象是直线、平面、二次曲线与二次曲面.微分几何是运用无穷小分析方法研究几何图形的性质，它的主要研究对象是曲线与曲面. 本章的所有内容都只在欧氏(没有包括仿射和射影)空间中讨论. 全章有十一节.前六节属于解析几何，叙述了平面及空间的坐标系、坐标变换与基本计算公式；平面上和空间中直线与平面方程的各种形式以及它们之间的相互关系，较详细地列出了各种类型的二次曲线和二次曲面的基本元素、标准方程、主要性质和各量的计算公式.最后还从一般的二次方程出发研究了二次曲线与二次曲面的一般性质，并利用不变量写出标准方程和形状的判定. 后五节的内容属于微分几何，关于曲线论这里给出了：平面曲线和空间曲线的雪列-弗莱纳公式和基本定理，以及它们的曲率、挠率的概念和计算公式；等距线、渐开线、渐屈线和包络线的定义和方程，较详细地收集了重要平面曲线和一些特殊空间曲线的方程、图形及其各种特征.关于曲面论这里只叙述了几个特殊曲面的方程、图形和性质，并且给出曲面的基本元素(弧长、面积、夹角、切面、法面等方程和公式)、基本形式、基本方程、基本定理、曲率线、渐近曲线、共轭曲线、测地线与法曲率、测地曲率、总曲率、平均曲率、波恩涅公式等. 本章中凡是有关矢量的概念、运算和公式，请查阅第八章. § 1 坐标系与坐标变换 一、平面坐标系及其变换表
[坐标轴的平移] [坐标轴的旋转] 二、空间坐标系及其变换表 坐标系与图
(c) 坐标系与图形[圆柱面坐标系] [圆柱面坐标与直角坐标的
[坐标轴的旋转] （i ） 章动角θ 为OZ 与Oz 两轴正向夹角(0≤θ<π). （ii ） 进动角ψ为OA 与Ox 的夹角(0≤ψ<2π)，OA 为OXY 与Oxy 两平面的交线，面对Oz 轴的正向，ψ按逆时针方向从Ox 轴开始计算. （iii ） 自转角?为OA 与OX 的夹角(0≤?<2π)，面对OZ 轴正向，?按逆时针方向从OX 轴开始计算 若设 c 1=c os θ， c 2=c os ψ， c 3=c os ? s 1=sin θ， s 2=sin ψ， s 3=sin ? 则 l 1 = c 2c 3 - c 1s 2s 3, m 1 = s 2c 3 + c 1c 2s 3， n 1 = s 1s 3 l 2 = - c 2s 3 – c 1s 2c 3, m 2 = -s 2s 3+c 1c 2c 3, n 2 = s 1c 3 l 3 = s 1s 2, m 3 = - s 1c 2, n 3 = c 1 变换行列式 Δ= 13 2 1321 3 21 ±=n n n m m m l l l 当右手系变为右手系(或左手系变为左手系)时，Δ=1.当右手系变为左手系(或左手系变 为右手系)时，Δ= -1 .
PWM整流电路的原理分析 摘要:无论是不控整流电路，还是相控整流电路，功率因数低都是难以克服的缺点.PWM整流电路是采用PWM控制方式和全控型器件组成的整流电路，本文以《电力电子技术》教材为基础，详细分析了单相电压型桥式PWM整流电路的工作原理和四种工作模式。通过对PWM整流电路进行控制，选择适当的工作模式和工作时间间隔，交流侧的电流可以按规定目标变化，使得能量在交流侧和直流侧实现双向流动，且交流侧电流非常接近正弦波，和交流侧电压同相位，可使变流装置获得较高的功率因数。 1 概述 传统的整流电路中，晶闸管相控整流电路的输人电流滞后于电压，其滞后角随着触发角的增大而增大，位移因数也随之降低。同时输人中谐波分量也相当大，因此功率因数很低。而二极管不控整流电路虽然位移因数接近于1，但输人电流中谐波分量很大，功率因数也较低。 PWM整流电路是采用PWM控制方式和全控型器件组成的整流电路，它能在不同程度上解决传统整流电路存在的问题。把逆变电路中的SPWM控制技术用于整流电路，就形成了PWM整流电路。通过对PWM整流电路进行控制，使其输人电流非常接近正弦波，且和输人电压同相位，则功率因数近似为1。因此，PWM整流电路也称单位功率因数变流器。 参考文献［1］在第6章“PWM控制技术”中增添了“PWM整流电路及其控制方法”这一部分内容。但在PWM整流电路的工作原理中介绍篇幅较少，只是针对PWM整流电路的运行方式相量图进行分析，没有分析其工作过程。对PWM 整流电路不熟悉的教师在了解这部分内容时普遍感觉吃力。 1 单相电压型桥式PWM整流电路 电压型单相桥式PWM整流电路最早用于交流机车传动系统，为间接式变频电源提供直流中间环节，其电路如图I所示。每个桥臂由一个全控器件和反并联的整流二极管组成。L为交流侧附加的电抗器，在PWM整流电路中是一个重要的元件，起平衡电压、支撑无功功率和储存能量的作用。为简化分析，可以忽略L的电阻。 图 1 电压型单相桥式PWM整流电路 除必须具有输人电感外，PWM整流器的电路结构和PWM逆变电路是相同的。按照

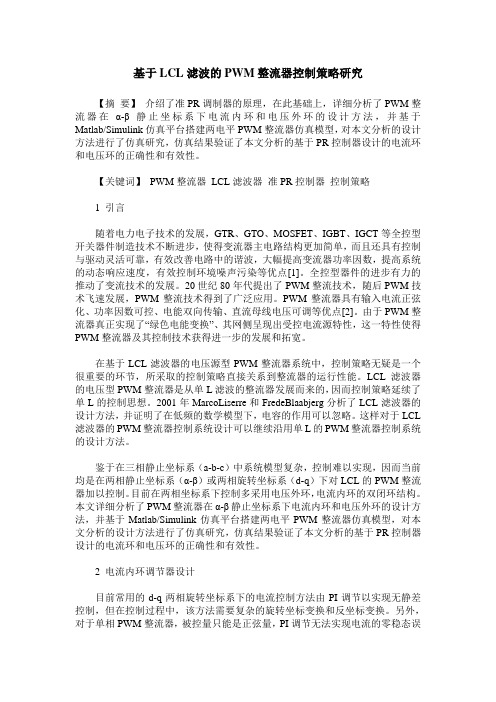

PWM整流器控制技术的发展 文章分别就PWM整流器控制技术的基本原理及其主要特点、三相电压型和电流型PWM整流器主要控制技术的原理进行阐述。此外还分析国内外对PWM 整流器控制技术的研究现状，并对其发展趋势进行展望。 从电力电子技术发展来看，传统的相控整流器应用时间较长，技术也成熟且被广泛应用，但其存在如下的诸多问题。 1).晶闸管换相引起网侧电压波形畸变。 2).网侧谐波电流对电网产生谐波“污染”。 3).深控时网侧功率因数降低。 4).闭环控制时动态响应相对较慢。 针对这些问题，PWM整流器进行了全面的改进。其关键性的改进在于用全控型功率开关管取代了半控型功率开关管和二极管，以PWM斩控整流取代了相控整流或不控整流。因此PWM整流器就取得了以下的优良性能。 1).网侧电流为正弦波。 2).网侧功率因数控制。 3).电能双向传输。 4).较快的动态控制响应。 由于电能的双向传输，当PWM整流器从电网吸取电能时，其运行于整流工作状态，而当PWM整流器向电网传输电能时，其运行于有源逆变工作状态。所谓单位功率因数是指当PWM整流器运行于整流状态时，网侧电压、电流同相正阻特性，当PWM整流器运行于有源逆变状态时，网侧电压、电流反相、负阻特性。进一步研究表明，由于PWM整流器网侧电流及功率因数均可控。因而可被推广应用于有源电力滤波及无功补偿等非整流器应用场合。 综上可见，PWM整流器实际上是一个交、直流可控的四象限，运行变流装置。控制技术是决定PWM整流器发展的关键因素，PWM整流控制对象是输入电流和输出电压，其中输入电流控制是整流器控制的关键。这是由于应用PWM 整流器的目的是使输入电流正弦化，在单位功率因数下运行。对输入电流有效控制实质就是对电力电子变换器的能量流动进行控制，进而控制输出电压。相反，
３１７ 华章 二 ○一一年第十八期 Magnificent Writing 杨红举，张玉珍，淅川县电业局。 作者简介：PWM 整流电路控制原理及技术研究 杨红举，张玉珍 （淅川县电业局，河南淅川474450） ［摘要］ＰＷＭ控制技术是在电力电子领域有着广泛的应用，使电力电子技术的性能大大的提高，并对电力电子技 术产生了十分深远影响的一项技术。笔者就ＰＷＭ整流电路的工作原理和ＰＷＭ整流电路的控制方法进行了详细的阐述，以供读者参考。 ［关键词］ＰＷＭ整流电路；原理；控制方法PWM (Pulse Width Modulation )控制就是脉宽调制技术：即通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形（含形状和幅值)。如图1所示。PWM 的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。对噪声抵抗能力的增强是PWM 相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM 用于通信的主要原因。从模拟信号转向PWM 可以极大地延长通信距离。在接收端，通过适当的RC 或LC 网络可以滤除调制高频方波并将信号还原为模拟形式。PWM 控制技术一直是变频技术的核心技术之一。1964年A.Schonung 和H.stemmler 首先提出把这项通讯技术应用到交流传动中，从此为交流传动的推广应用开辟了新的局面。 目前，实用的整流电路几乎都是晶闸管整流或二极管整流。晶闸管相控整流电路输入电流滞后于电压，且其中谐波分量大，因此功率因数很低。而二极管整流电路虽位移因数接近1，但输入电流中谐波分量很大，所以功率因数也很低。把逆变电路中的SPWM 控制技术用于整流电路，就形成了PWM 整流电路。控制PWM 整流电路，使其输入电流非常接近正弦波，且和输入电压同相位，功率因数近似为1，也称单位功率因数变流器，或高功率因数整流器。下面就PWM 整流电路及其控制方法进行详细的阐述。 1、PWM 整流电路的工作原理 PWM 整流电路也可分为电压型和电流型两大类，目前电压型的较多。 1.1单相PWM 整流电路。半桥电路直流侧电容必须由两个电容串联，其中点和交流电源连接。交流侧电感包括外接电抗器的电感和交流电源内部电感，是电路正常工作所必须的。 全桥电路直流侧电容只要一个就可以。 1.1.1单相全桥PWM 整流电路的工作原理。正弦信号波和三角波相比较的方法对图2中的V 1~V 4进行SPWM 控制，就可以在桥的交流输入端AB 产生一个SPWM 波u AB 。u s 一定时，i s 幅值和相位仅由u AB 中基波u ABf 的幅值及其与u s 的相位差决定。改变u ABf 的幅值和相位，可使i s 和u s 同相或反相，i s 比u s 超前90°，或使i s 与u s 相位差为所需角度。 1.1.2对单相全桥PWM 整流电路工作原理的进一步说明整流状态下： u s >0时，如图2所示。（V 2、VD 4、VD 1、L s ）和（V 3、VD 1、VD 4、L s ）分别组成两个升压斩波电路，以（V 2、VD 4、VD 1、L s ）为例。V 2通时，u s 通过V 2、VD 4向L s 储能。 V 2关断时，L s 中的储能通过VD 1、VD 4向C 充电。u s <0时，（V 1、VD 3、VD 2、L s ）和（V 4、VD 2、VD 3、L s ）分别组成两个升压斩波电路。 1.2三相PWM 整流电路。三相桥式PWM 整流电路，是最基本的PWM 整流电路之一，应用最广。工作原理和前述的单相全桥电路相似，只是从单相扩展到三相。如图3所示。进行SPWM 控制，在交流输入端A 、B 和C 可得SPWM 电压，按图4a 的相量图控制，可使i a 、i b 、i c 为正弦波且和电压同相且功率因数近似为1 。 2、PWM 整流电路的控制方法 2.1间接电流控制。间接电流控制也称为相位和幅值控制。图5 为间接电流控制的系统结构图。 图中的PWM 整流电路为图4的三相桥式电路，控制系统的闭环是整流器直流侧电压控制环。 2.2直接电流控制。通过运算求出交流输入电流指令值，再引入交流电流反馈，通过对交流电流的直接控制而使其跟踪指令电流值。有不同的电流跟踪控制方法，图6给出一种最常用 的采用电流滞环比较方式的控制系统结构图。 3、结语 综上所述，PWM 控制技术用于整流电路即构成PWM 整流电路，也可看成逆变电路中的PWM 技术向整流电路的延伸，其控制系统结构简单，电流响应速度快，系统鲁棒性好，目前在电力电子行业已获得了一些应用，并有良好的应用前景。 【参考文献】 [1]刘海云，韩继征，李玉仓，张浩，胡雪生.交直交变频三电平矢量脉宽调制模式的原理及调制算法探讨[A ].第十一届全国自动化应用技术学 术交流会论文集[C ].2006. [2]姚旺，王京.基于VxWorks 下的三电平PWM 整流器的控制研究[A ].自动化技术与冶金流程节能减排——全国冶金自动化信息网2008 年会论文集[C ].2008.
空间矢量的广义仿真与实验研究三相电压源逆变器的脉宽调制技术 文摘 调速驱动系统需要可变电压和频率总是从三相获得供应电压源逆变器(VSI)。一定数量的脉冲宽度调制(PWM)用于获取可变电压和方案从一个逆变器频率供应。最广泛使用的三相逆变器是舰载正弦脉宽调制方案脉宽调制和空间矢量脉宽调制(SVPWM)。有增加趋势,利用空间矢量PWM(SVPWM)因为他们的简单数字的认识和更好的直流总线利用率。然而,一个合适的仿真模型还没有可用的文学。因此,本文在一步一步的发展SVPWM紧随其后的MATLAB / SIMULINK仿真模型实验的实现。首先讨论了三相逆变器的模型基于空间向量表示。下一个简单和灵活的仿真模型的SVPWM的方法,使用MATLAB / SIMULINK开发。发达模型一般自然,因为它可以利用来实现连续和不连续空间矢量。论文的新颖性依赖提议的灵活和通用SVPWM的Matlab / Simulink仿真模型。实验及仿真结果验证该模式 关键词:空间矢量PWM 不连续PWM电压源逆变器 1.介绍 三相电压源逆变器广泛应用于变速交流电动机驱动应用程序因为他们提供变量电压和通过脉冲宽度调制控制变频输出。持续改进和高成本开关频率的功率半导体器件和机器控制算法的发展导致越来越感兴趣更精确的PWM技术。的工作已经在这个方向进行,评估的流行技术提出了由霍尔兹(1992)和霍尔兹(1994)。使用最广泛的是舰载sine-triangle PWM脉宽调制方法由于简单的实现方法在模拟和数字实现。在此方法中,然而,直流总线利用率低,直流5 V,这导致了客观的调查其他技术改善直流总线利用率。它是Houdsworth和格兰特(1984)发现注入零序(第三次谐波)扩展了范围的操作调制器15.5%。与大功率传动的应用程序相关的主要问题是高在逆变器开关的损失。来降低切换损失称为不连续PWM脉宽调制技术(DPWM)是由Depenbrock(1977)和Kolar et al。(1991)。拟议中的不连续PWM技术是基于triangle-intersection-implementation中非正弦调制信号与三角载波比较。一个广义不连续脉宽调制算法提出的有et al。(1998)包括的技术Depenbrock Kolar(1977)和:et al。(1991)。
单相电压型PWM整流电路原理分析与仿真 0 引言众所周知，在传统的整流电路中，晶闸管可控整流装置的功率因数会随着其触发角的增加而变坏，这不但使得电力电子类装置成为电网中的主要谐波因素，也增加了电网中无功功率的消耗。PWM 整流电路是采用脉宽调制技术和全控型器件组成的整流电路，能有效地解决传统整流电路存在的问题。通过对PWM 整流电路进行有效的控制，选择合适的工作模式和工作时序，从而调节了交流侧电流的大小和相位，使之接近正弦波并与电网电压同相或反相，不但有效地控制了电力电子装置的谐波问题，同时也使得变流装置获得良好的功率因数。 1 单相电压型桥式PWM 整流电路的结构单相电压型桥式PWM 整流电路最初出现在交流机车传动系统中，为间接式变频电源提供直流中间环节，电路结构如图1 所示。每个桥臂由一个全控器件和反并联的整流二极管组成。L 为交流侧附加的电抗器，起平衡电压，支撑无功功率和储存能量的作用。图1 中 uN(t)是正弦波电网电压；Ud 是整流器的直流侧输出电压；us(t)是交流侧输入 电压，为PWM 控制方式下的脉冲波，其基波与电网电压同频率，幅值和相位可控；iN(t)是PWM 整流器从电网吸收的电流。由图1 所示，能量可以通过构成桥式整流的整流二极管VD1～VD4 完成从交流侧向直流侧的传递，也可以经全控器件VT1～VT4 从直流侧逆变为交流，反馈给电网。所以PWM 整流器的能量变换是可逆的，而能量的传递趋势是整流还是逆变，主要视VT1～VT4 的脉宽调制方式而定。 因为PWM 整流器从交流电网吸取跟电网电压同相位的正弦电流，其输入端的功率是电网频率脉动的两倍。由于理想状况下输出电压恒定，所以此时的输出电流id 与输入功率一样也是网频脉动的两倍，于是设置串联型谐振滤波器

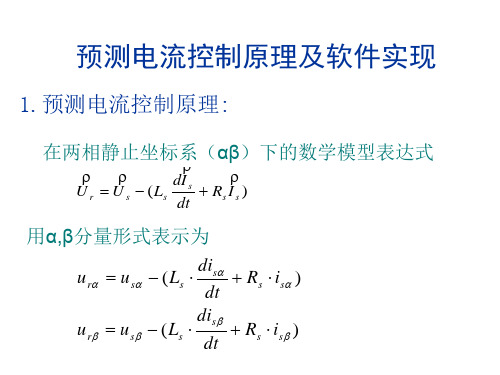

摘要 随着绿色能源技术的快速发展，PWM整流器技术己成为电力电子技术研究的热点和亮点。PWM整流器可成为用电设备或电网与其它电气设备的理想接口，因为它可以实现网侧电流正弦化和功率因数可调整。 本文首先分析了PWM整流器的基本原理，然后根据三相电压源型PWM整流器各相电压电流之间的关系和桥路的工作状态，给出系统在三相ABC坐标系和两相dq坐标系中的数学模型，利用电流反馈解耦控制，以及系统的基本控制框图。并设计了电压环和电流环数字化PI调节器，结合理论分析和实际对其参数进行了优化整定。 关键词：三相电压型PWM整流器；数学模型；dq变换。
1 三相电压源型PWM 整流器工作原理及数学模型 1.1 PWM 整流器原理 1.1.1 PWM 整流电路工作原理 将普通整流电路中的二极管或晶闸管换成IGBT 或MOSFET 等自关断器件，并将SPWM 技术应用于整流电路，这就形成了PWM 整流电路。通过对PWM 整流电路的适当控制，不仅可以使输入电流非常接近正弦波，而且还可以使输入电流和电压同相位，功率PWM 整流电路由于需要较大的直流储能电感以及交流侧LC 滤波环节所导致的电流畸变、振荡等问题，使其结构和控制复杂化，从而制约了它的应用和研究。相比之下，电压型PWM 整流电路以其结构简单，较低的损耗等优点，电压型PWM 整流电路的成功应用更现实鸭故选择电压型PWM 整流电路进行研究。下面分别介绍单相和三相PWM 整流电路的拓扑结构和工作原理。 图1-2 单相PWM 整流电路 图1-2为单相全桥PWM 整流电路，交流侧电感s L 包含外接电抗器的电感和交流电源内部电感，是电路正常工作所必需的。电阻s R 包含外接电抗器的电阻和交流电源内部电阻。同SPWM 逆变电路控制输出电压相类似，可在PWM 整流电路的交流输入端AB 产生一个正弦调制PWM 波AB u ，AB u 中除含有和开关频率有关的高次谐波外，不含低次谐波成分。由于电感s L 的滤波作用，这些高次谐波电压只会使交流电流
浅述PWM型整流器 061230105 何卓 电力电子技术是现代电工技术中最活跃的领域，并且在电力系统中得到日益广泛的应用。电力电子技术根据用电场合而改变电能的应用方式，即所谓“变流”，使得电能的应用更好地满足人们的需求，并通过功能和性能的提高产生经济效益和社会效益。因此，电力电子技术又被认为是电能应用的优化技术。 除了线性功率放大的场合，电力电子装置中的功率器件大多工作于开关状态，这种电力电子装置不加控制的扩大应用，带来的一个副作用就是电网的“污染”。例如传统的二极管整流器和晶闸管相控整流器，其运行过程中，网侧电流均含有大量谐波，且总的功率因数较低，大量应用所导致的电磁兼容问题可能会造成严重的后果，因此必须加以限制。 环保意识的提高，促使人们在电力电子技术的发展中探索一条“绿色”之路。对变流装置而言，“绿色”的内涵应包括电网无谐波污染、单位功率因数，以及功率控制系统的高性能、高稳定性、高效率等传统变流装置所不具备的优越性能。“绿色”电能变换的需求呼唤着电力电子技术的发展，而电力电子技术的发展又促进了“绿色”电能变换的实现。PWM 整流器作为各种电力电子应用系统与电网的接口，其发展方向是将变流技术与微电子技术和自动控制技术相融合，已成为电力电子技术发展中的热点和亮点。 PWM控制技术的应用与发展为整流器性能的改进提供了变革性的思路和手段，结合了PWM控制技术的新型整流器称为整流器。经过20多年的研究与探索，PWM控制技术已成功应用于整流器的设计中，使整流器获得了前所未有的优良性能。 与传统的整流器相比，PWM整流器不仅获得了可控的AC/DC变换性能，而且可实现网侧单位功率因数和正弦波电流控制，甚至能使电能双向传输。一般称电能可双向传输的PWM整流器为可逆PWM整流器。由于可逆PWM整流器不仅体现出PWMAC/DC 变流特性（整流），而且还可呈现出PWMDC/AC变流特性（有源逆变），因而确切地说，可逆PWM整流器实际上是一种新型的可四象限运行的变流器。 随着PWM控制技术的发展，如空间矢量PWM（SVPWM）、滞环电流PWM控制等方案的提出，以及现代控制理论和智能控制技术的发展和应用，PWM整流器的性能得到了不断提高，功能也不断扩展。PWM整流器网侧独特的受控电流源特性，使得PWM 整流器作为核心被广泛应用于各类电力电子应用系统中，这些应用系统主要有：（１）功率因数校正（ＰｏｗｅｒＦａｃｔｏｒＣｏｒｒｅｃｔｏｒ—ＰＦＣ）；（２）静止无功补偿（ＳｔａｔｉｃＶａｒＣｏｍｐｅｎｓａｔｏｒ—ＳＶＣ）；（３）有源电力滤波（ＡｃｔｉｖｅＰｏｗｅｒＦｉｌｔｅｒ—ＡＰＦ）； （４）统一潮流控制器（ＶｎｉｆｉｅｄＰｏｗｅｒＦｌｏｗＣｏｎｔｒｏｌｌｅｒ）； （５）超导储能（ＳｕｐｅｒｃｏｎｄｕｃｔｉｎｇＭａｇｎｅｔｉｃＥｎｅｒｇｙＳｔｏｒａｇｅ—ＳＭＥＳ）； （６）高压直流输电（ＨｉｇｈＶｏｌｔａｇｅＤｉｒｅｃｔＣｕｒｒｅｎｔＴｒａｎｓｍｉｓｓｉｏｎ—ＨＶＤＣ）； （７）可再生能源并网发电；
