风场湍流强度的计算及其对风电机组选型的
影响
王承凯
（龙源电力集团公司）
摘要：本文从IEC61400－1风电机组安全等级标准引出了风场湍流强度这一重要参数，在分析了湍流强度的含义及其产生的原因后，针对湍流强度计算中常见的几个误区进行了分析说明，并给出了湍流强度计算时测风塔的选择原则，最后给出了有效湍流强度超标的几种处理方式。本文对于充分认识湍流强度、正确计算风场湍流强度和风电机组选型具有一定的指导意义。
关键词 风场 湍流强度 风电机组 选型
1 关于IEC61400-1
IEC61400风力发电机组系列标准由IEC（国际电工委员会）制定，内容涵盖风力发电机组的各个方面，如设计标准、安全要求、运行性能测试、载荷测试、噪声测量、电能质量、叶片测试、防雷击保护、机型认证以及远程监控系统等。其中IEC61400-1是关于风力发电机组的安全要求，由IEC第88技术委员会－风力发电机组工作组制定，是风力发电机组最基本的标准之一，其适用于扫风面积不小于40平方米的风力机。该标准具体规定了风力发电机组的设计、制造、安装、维护以及在特定环境条件下运行的安全要求，涉及到风力发电机组的各子系统，如控制和保护机构、内部电气机构、机械系统、叶轮系统、支承机构以及电气联接设备等，目的在于避免风力发电机组在寿命期内的意外损坏。
IEC61400-1目前的最新版本是2005年8月发布的第三版，其中第一版1994年发布，第二版1999年发布。现在市场上流行的大多数风力发电机组是依据IEC61400-1第二版或者第三版设计的。
2 风力发电机组的等级标准
为保证风力发电机组的安全性和长期稳定可靠运行，风力发电机组的设计需要考虑运行环境条件和电力环境的影响，这些影响主要体现在载荷、适用寿命和正常工作等几个方面。各类环境条件分为正常外部条件和极端外部条件，其中正常外部条件涉及的是长期疲劳载荷和运行状态。极端外部条件出现机会很少，但它是潜在的临界外部设计条件。风电机组载荷设计需要同时考虑这些外部条件和风力机运行模式。
为了最大限度地利用特定风场的风能资源，同时保证风力发电机组的安全可靠运行，IEC61400-1对风力发电机组进行了安全分级。
风况是风力发电机组承受的最基本的外部载荷条件，因此风电机组安全等级分类的主要参数是风况。轮毂高度处的年平均风速、湍流强度以及极端风况是IEC61400-1进行风机分类的三个主要参数，其中极端风况主要包括极端风速、极端风切变以及风速、风向的迅速变化等，而风机轮毂高度处50年一遇3秒钟极大风速或者10分钟最大风速是风机极端载荷设计的最重要参数。
湍流是一个复杂的过程，难以用简单明确的方程来表示或者预测。一般情况下，研究湍流的统计特性显得更为重要。
湍流强度（turbulence intensity，简写为TI）是指10分钟内风速随机变化幅度大小，是10分钟平均风速的标准偏差与同期平均风速的比率，是风电机组运行中承受的正常疲劳载荷，是IEC61400-1风机安全等级分级的重要参数之一。
湍流产生的原因主要有两个,一个是当气流流动时,气流会受到地面粗糙度的摩擦或者阻滞作
用，另一个原因是由于空气密度差异和大气温度差异引起的气流垂直运动。通常情况下，上述两个原因往往同时导致湍流的发生。在中性大气中，空气会随着自身的上升而发生绝热冷却，并与周围环境温度达到热平衡，因此在中性大气中，湍流强度大小完全取决于地表粗糙度情况。
IEC61400-1第二版中对风力发电机组的安全分级如表1： 表1 IEC61400-1第二版中对风力发电机组的分级
WTGS 等级 I
II III IV S V ref （m/s ） 50
42.5 37.5 30 V ave （m/s ） 10
8.5 7.5 6 0.18 0.18 0.18 0.18 A I 15[－]
a[－]
2 2 2 2 0.16 0.16 0.16 0.16 B I 15[－]
a[－] 3 3 3 3
由WTGS 制造商规定各参数 表1中各数值应用于轮毂高度；
V ref 表示风电场50年一遇的10分钟最大风速；
V ave 表示风电场预装轮毂高度年平均风速；
A 表示较高的湍流强度等级；
B 表示较低的湍流强度等级；
I 15是风速为15m/s 时计算的湍流强度特征值；
a 是公式（1）和（2）中的斜度系数。
IEC61400-1第二版中的正常湍流模型（normal turbulence model ），纵向风速分量标准偏差特性值满足式（1）：
)1/()/15(115+×+×=a V a s m I hub σ
式（1）
)1/()15(1
15++×==a a Vhub
I V TI hub σ 式（2）
图1 IEC61400-1第二版中风速标准偏差与平均风速的关系
图2 IEC61400-1第二版A 级和B 级湍流强度曲线
而2005版IEC61400-1中关于风机的分类如表2：
表2 IEC61400-1第三版中对风力发电机组的分级 WTGS 等级 I
II III S V ref （m/s ） 50 42．5 37．5
A I 15[－] 0．16
B I 15[－] 0．14
C I 15[－] 0．12
由WTGS 制造商
规定各参数 2005版IEC61400-1与1999年版相比，主要是将标准的名称由风电机组安全要求改为风电机组设计要求，取消了轮毂高度处的年参考风速，同时将湍流强度增加为A 、B 、C 三级。其中A 级为高湍流强度，B 级为中等湍流强度，C 级为低湍流强度。另外，IEC61400-1第三版中的正常湍流模型也有所变化，见式（3）。
)75.0(1b V I hub ref +×=σ 式（3）
式（3）中
s m b /6.5= 因此hub ref ref hub hub ref hub V I b I V b V I V TI ×+×=+×==75.0)75.0(1
σ 式（4）
图3 IEC61400-1第三版中风速标准偏差与平均风速的关系
图4 IEC61400-1第二版A 级、B 级、C 级湍流强度曲线
3、 风场湍流强度分析计算存在的几个常见的误区
从IEC61400－1的第二版和第三版都可以看出，湍流强度指标都是决定风电机组安全等级或者设计标准的重要参数之一，也是风场风资源评估的重要内容，其评估结果直接影响到风电机组的选型。目前，国内在确定风电机组安全等级时往往比较重视风场50年一遇最大/极大风速的计算，而在计算湍流强度时往往存在如下几个常见的误区：
误区之一：湍流强度的计算方法
一般认为，在计算风场湍流强度时就是按照国家标准GB/T18710-2002风电场风能资源评估方法附录B 中规定的公式进行计算，V I T σ
=，式中V 为10分钟平均风速，σ为10分钟平
均风速的标准偏差， ∑=?=600
1
2)(5991i i V v σ， 式（5） i v 为10分钟内每一秒钟的采样风速。如果数据记录仪的采样速率是2秒钟采样一次，则∑=?=300
1
2)(2991i i V v σ 式（6） 目前国内使用的主流测风设备，如美国NRG 仪器和SECONDWIND 仪器均能提供10分钟平均风速的标准偏差。通常情况下的做法是计算出每10分钟的湍流强度后再取所有数据或者某段数据（按照bin 分速法）的平均值作为风场湍流强度的特征值。
其实，我们在计算每个某段风速区间的湍流强度时，该段风速区间内若干个10分钟平均风速的标准偏差值是一个随机变量，其一般服从正态分布规律。因此我们不能简单地将该段风速区间内10分钟平均风速的标准偏差直接除以平均风速作为湍流强度值。湍流强度的正确算法是在平均风速式标准偏差值基础上再加上一个平均风速标准偏差的标准偏差， 即：
式（7）
根据IEC61400-1第三版的规定， 式
（8） 这样1σ可以涵盖平均风速标准偏差正态分布下90％的比例。 误区之二：判断风场湍流强度是否超过IEC61400-1规定的风机分级标准就是计算轮毂高度处风速为15米/秒时的湍流强度
根据风电机组安全等级分类标准，风速为15米/秒时的湍流强度仅仅是湍流强度特征值。根据IEC61400－1的要求，应计算每个风速区间下的湍流强度，然后与不同湍流强度等级下每个风速对应的湍流强度值进行比较。
TI 15 是环境湍流强度的特征值，是我们在进行湍流强度分析时一定要计算的重要指标，具体计算方法是计算风速10米/秒至风电机组切出风速之间环境湍流的加权平均值。
误区之三：判断风场湍流强度是否超过IEC61400-1规定的风机分级标准只需计算风场测风塔处的湍流强度即可
总所周知，位于下风向的风电机组将受到来自上风向风电机组尾流的影响。尾流影响不仅降低了下风向风机的出力水平，而且增加了下风向风机的湍流强度。因此，确定风电机组湍流强度等级不仅取决于环境湍流强度，更应考虑因为风机尾流产出的湍流强度。风电场中风机承受的有效湍流强度（effective turbulence intensity ）由环境湍流强度（ambient turbulence intensity ）和因为风电机组彼此之间尾流产生的湍流强度两部分组成。其中环境湍流强度定义为风场中单独一台风机承受的正常湍流强度，该湍流强度没有受其他风机或者障碍物的尾流影响，环境湍流强度可由测风塔测得的10分钟平均风速及其标准偏差计算得出。因此，我们通常情况下计算的风场测风塔湍流强度仅仅是没有考虑风电机组尾流影响的测风塔这一点的环境湍流强度，并不能直接用来判断风电场的湍流强度级别。正确的做法是应在风电机组微观位置确定后通过计算风电机组之间尾流产生的湍流强度，并与环境湍流强度叠加得出每台机位的有效湍流强度。根据IEC61400－1的要求，每一个风速区间下风机承受的有效湍流强度均不能超过设计湍流强度。
有效湍流强度模型由丹麦国家风能实验室的Sten Frandsen 提出，如下：
σ
σσσ28.11＋≥
式（9）
IT eff：每台风机的有效湍流强度；
m：W?hler 指数；
I amb:包含环境湍流强度和来自某个风向扇区的尾流影响的湍流强度；
P w:每个风向扇区下受周围风机尾流影响的概率大小；
S:风机之间的距离，用风机叶轮直径的倍数表示；
Ct:风机推力系数。
有效湍流强度过大，可降低风机的出力水平，使风机承受更多的疲劳载荷，还可能引起极端载荷，降低风机的使用寿命。有效湍流强度不仅与风场当地地形、地貌、障碍物有关，还与每台风电机组的具体位置、风场主导风向以及机组轮毂高度有关。例如，某风场某台机组轮毂高度处每个风速区间下的环境湍流可能都不会超过B级标准，但由于沿主导风向方向上风电机组间距过小，就会导致下风向尾流影响严重的机组在某些风速区间的有效湍流强度大大超过B级标准。
图5 辽宁桓仁县牛毛大山风场的环境湍流曲线
从图5可看出，桓仁牛毛大山风场测风塔位置环境湍流强度在风速低于8米/秒超过了B级标准。
图6 辽宁桓仁牛毛大山风场29台机组的有效湍流强度曲线从图6可看出，风速低于10米/秒以下，29台风机的有效湍流强度都超过了B级标准，而且还有几台风机有效湍流强度超过了A级标准。
在环境湍流强度曲线上，如果我们发现某个风速区间的环境湍流明显高出周围风速区间的环境湍流，形成一个突出的湍流强度峰值，则我们应关注一下该风速的风频情况。如果其频率很低，例如低于1％，则可认为由于数据量太少，这个环境湍流峰值不具有代表性，即使超标也不会对机组的长期稳定运行造成大的影响，这种情况在确定机组湍流强度级别时可忽略不计。
一般来说，随着机组轮毂高度的升高，平均风速也增大，同时由于距离地面位置越高，气流受地表粗糙度影响的程度越小，气流越稳定，这样可使有效湍流强度减少。因此，如果某个风速段的环境湍流强度稍微超过IEC标准，而且环境湍流强度对应的高度低于风机的轮毂高度，则可认为在轮毂高度处的环境湍流不超过IEC标准，风机安装在该位置是合适的。
4 关于湍流强度计算时测风塔的选择原则
如果风场仅有一座测风塔，则应用现场测风塔完整一年的有效数据计算环境湍流强度。如果现有测风塔几座，则可按具体情况按照如下两种方式进行处理：
1)这几座测风塔拥有一段同期数据，同期数据的长度不低于3个月，其中至少有一座测风塔数据不到完整1年，需要将风速补到完整一年数据。在这种情况下，一方面比较所有测风塔在共同时段的环境湍流强度曲线相关情况，另一方面，比较测风时间最长的测风塔的所有时段的环境湍流强度和所有测风塔共有时段的环境湍流强度曲线相关情况。如果测风时间最长的测风塔的所有时段的环境湍流强度与其在所有测风塔共有时段的环境湍流强度相关性较好，而且几座测风塔共有时段的环境湍流强度曲线变化趋势很接近，则我们可认为该风场测风时间最长的那座测风塔的环境湍流强度在本风场具有较好的代表性，并可以利用该测风塔计算风场的有效湍流强度。
2）如果这几座测风塔没有同期数据，则应选择测风时间超过一年、在风场中代表性好的测风塔计算湍流强度。
4 风电机组有效湍流强度超标的几种处理方式
当风场某台机组轮毂高度处有效湍流强度超过标准时，可采取的几种处理方法:
（1） 将该位置机型换成湍流强度级别更高的风电机组；
（2） 将该机组移到湍流强度小的位置；
（3） 调节该机组周围，尤其是上风向风电机组的布置，拉大该机组与上风向机组之间的距离，使其尽可能少受其他机组尾流影响；
（4） 在项目经济性允许的条件下适当提高风电机组塔架高度；
如果不采取上面所列的几种方法，则应进行风电机组疲劳载荷计算，看载荷计算结果是否超过风电机组的设计要求。如果载荷计算结果没有超过风电机组设计要求，则可以安装。如果载荷计算结果超过风电机组设计要求，则应取消该机位的布置，或者调整风电场的运行模式，即当下风向风电机组受上风向风电机组尾流影响严重时，可以根据实际情况关停部分下风向的风电机组，这样尽管牺牲了一部分发电量，但可使下风向机组避免了因尾流引起的有效湍流强度过大，从而可降低疲劳载荷，延长下风向机组的使用寿命。
参考文献
1、Integrated Fatigue Loading For Wind Turbines In Wind Farms By Combining Ambient Turbines And Wakes Sten Frandsen and Morten L.Th?gersen，Riso National Laboratory，Danmark
2、IEC (1999) International standard IEC61400, part 1: safety requirements, 2rd edition；
3、IEC (2005) International standard IEC61400, part 1: design requirements, 3rd edition；
4、Frandsen, S. (2005) Turbulence and turbulence-generated fatigue loading in wind turbine clusters. Ris?-R-1188(EN), pp. 128, in preparation.
近期国内风电场事故报告 20PP年以来，我国一些风电公司在设备安装调试和运行过程中陆续发生了重大设备事故，造成风电机组完全损毁，并危及到调试人员的生命安全。通过分析这些事故，我们发现主要原因有三类：1、风电场管理不严，对风电设备的保护参数监督失控；2、风电机厂家管 理混乱，调试人员培训不到位，产品设计中也存在安全链漏洞；3、设备制造质量失控，存在不少隐患。 由于风电事故对厂家和风电开发商的负面影响较大，厂家和风电场业主往往严格保密，防止消息泄漏后有不良影响。我们只能通过互联网和各种渠道尽可能收集多的信息，供大家了解，引以为戒，避免今后发生类似事故。信息可能有失全面和准确，敬请谅解。 1、华锐风电机组火灾事故 20PP年5月，华能在通辽阜新风电场的一台华锐SL1500/77发生着火事故，机组完全烧毁，具体原因不明。 2、东汽风电机组火灾事故 20PP年7月14日上午10时，中广核位于内蒙古锡林浩特东45 公里的风电场，一台东汽FA 77的1.5兆瓦风电机组发生火灾。原因据说是维修过程中，在机舱烧电焊，引发机舱内的油脂起火。见附图。
3、东汽风电机组火灾事故 2opp年1月24日，位于通辽的华能宝龙山风电场30号机组, 1.5兆瓦的东汽F— 77机组发生飞车引发的火灾和倒塔事故。监控 人员当时发现监控系统报“发电机超速，转速为2700转/分”（正常运行时应小于1700转/分），高速轴刹车未能抱死刹车盘。华能值班人员随即将集电线路停电，在短暂停机后，风轮再次转动（原因不明），随着转速的不断增大，高速轴上的刹车盘摩擦产生大量热量，出现火花导致机舱着火。现场查看风机时，发现第三节塔筒也发生折断。见下图。 4、新誉风电机组倒塔事故
本文数据为2009年统计数据，但现在看来仍不失为一篇很好的科普文章，仅供大家参考。 摘要：风电机组选型在风电项目开发过程中至关重要，项目有盈利可能是进行选型的前提。本文回顾了我国风电电价发展历程，给出了收益率、电价与风资源的定量关系；研究了风电机组等级与GL型式认证的相关问题；澄清了一些对可利用率、可靠性的混淆认识；论证了国内风电机组理论功率曲线偏高问题。 1．前言 如今，风电发展已跨越初期示范阶段，进入大规模产业化时代，追求利润最大化成为投资的主要目的。决定风电项目盈利水平的要素包括风资源状况、电网接入状况、上网电价、机组选型和运维水平等。项目核准后，前三项基本已成定局，机组选型的重要性显而易见。据《2009年中国风电机组制造商竞争态势与投资分析研究报告》分析，截止到2008年10月1日，中国境内的风电机组整机生产商已经达到76家目前，其中真正有产品推出的内资与合资企业共10多家，加上几家在中国市场表现积极的外资企业，总数在20左右。而每个厂家还有不同等级、不同轮毂高度、不同容量、不同应用环境的多种机型，如何从中抉择出高安全性、高性价比的机组，成为风电投资必须面对的问题。 2.机组选型的前提 进行机组选型的前提是项目有盈利的可能。众所周知，电价越高风，风资源越好，项目的盈利水平就越高，先来看电价。 1）我国风电电价发展历程 我国风电并网电价的形成大体经历了四个不同的历史阶段： 1）发展初期，机组多由国外资金援助，竞争上网，电价很低，每千瓦时约0.3元； 2）1994年起，电力部全额收购风电上网电量，差价全网均摊，各地由价格主管部门审批，致使风电价格参差不齐，低的与火电相当，高的每千瓦时超过1元； 3）2002年开始，招标电价和审批电价并存，特许权招标项目的招标由国家发改委牵头组织，电价区间趋于稳定； 4）2009年，国家发改委下发《关于完善风力发电上网电价政策的通知》，《通知》按风能资源状况和工程建设条件，将全国分为四类风能资源区，并制定相应的风电标杆上网电价，见表1，今后新建陆上风电项目统一执行。这对风电的投资预期起到很好的引导作用，消除了不确定性，增强了可持续性，有利于竞争格局的稳定，标志着我国风电上网电价机制基本成熟。 表1各风能资源区风电标杆电价
湍流边界条件设置 在流场的入口、出口和远场边界上，用户需要定义流场的湍流参数。在FLUENT 中可以使用的湍流模型有很多种。在使用各种湍流模型时，哪些变量需要设定，哪些不需要设定以及如何给定这些变量的具体数值，都是经常困扰用户的问题。本小节只讨论在边界上设置均匀湍流参数的方法，湍流参数在边界上不是均匀分布的情况可以用型函数和UDF（用户自定义函数）来定义，具体方法请参见相关章节的叙述。 在 大多数情况下，湍流是在入口后面一段距离经过转捩形成的，因此在边界上设置均匀湍流条件是一种可以接受的选择。特别是在不知道湍流参量的分布规律时，在边 界上采用均匀湍流条件可以简化模型的设置。在设置边界条件时，首先应该定性地对流动进行分析，以便边界条件的设置不违背物理规律。违背物理规律的参数设置 往往导致错误的计算结果，甚至使计算发散而无法进行下去。 在Turbulence Specification Method （湍流定义方法）下拉列表中，可以简单地用一个常数来定义湍流参数，即通过给定湍流强度、湍流粘度比、水力直径或湍流特征长在边界上的值来定义流场边界上的湍流。下面具体讨论这些湍流参数的含义，以保证在设置模型时不出现违背流动规律的错误设置： （1）湍流强度（Turbulence Intensity） 湍流强度I的定义为：I=Sqrt(u’*u’+v’*v’+w’*w’)/u_avg (8-1) 上式中u',v' 和w' 是速度脉动量，u_avg是平均速度。 湍流强度小于1％时，可以认为湍流强度是比较低的，而在湍流强度大于10％时，则可以认为湍流强度是比较高的。在来流为层流时，湍流强度可以用绕流物体的几何特征粗略地估算出来。比如在模拟风洞试验的计算中，自由流的湍流强度可以用风洞的特征长度估计出来。
决定湍流参数 在入口、出口或远场边界流入流域的流动，FLUENT需要指定输运标量的值。本节描述了对于特定模型需要哪些量，并且该如何指定它们。也为确定流入边界值最为合适的方法提供了指导方针。 使用轮廓指定湍流参量 在入口处要准确的描述边界层和完全发展的湍流流动，你应该通过实验数据和经验公式创建边界轮廓文件来完美的设定湍流量。如果你有轮廓的分析描述而不是数据点，你也可以用这个分析描述来创建边界轮廓文件，或者创建用户自定义函数来提供入口边界的信息。一旦你创建了轮廓函数，你就可以使用如下的方法： ●Spalart-Allmaras模型：在湍流指定方法下拉菜单中指定湍流粘性比，并在在湍流粘性 比之后的下拉菜单中选择适当的轮廓名。通过将m_t/m和密度与分子粘性的适当结合，FLUENT为修改后的湍流粘性计算边界值。 ●k-e模型：在湍流指定方法下拉菜单中选择K和Epsilon并在湍动能（Turb. Kinetic Energy）和湍流扩散速度（Turb. Dissipation Rate）之后的下拉菜单中选择适当的轮廓名。 ●雷诺应力模型：在湍流指定方法下拉菜单中选择K和Epsilon并在湍动能（Turb. Kinetic Energy）和湍流扩散速度（Turb. Dissipation Rate）之后的下拉菜单中选择适当的轮廓名。 在湍流指定方法下拉菜单中选择雷诺应力部分，并在每一个单独的雷诺应力部分之后的下拉菜单中选择适当的轮廓名。 湍流量的统一说明 在某些情况下流动流入开始时，将边界处的所有湍流量指定为统一值是适当的。比如说，在进入管道的流体，远场边界，甚至完全发展的管流中，湍流量的精确轮廓是未知的。 在大多数湍流流动中，湍流的更高层次产生于边界层而不是流动边界进入流域的地方，因此这就导致了计算结果对流入边界值相对来说不敏感。然而必须注意的是要保证边界值不是非物理边界。非物理边界会导致你的解不准确或者不收敛。对于外部流来说这一特点尤其突出，如果自由流的有效粘性系数具有非物理性的大值，边界层就会找不到了。 你可以在使用轮廓指定湍流量一节中描述的湍流指定方法，来输入同一数值取代轮廓。你也可以选择用更为方便的量来指定湍流量，如湍流强度，湍流粘性比，水力直径以及湍流特征尺度，下面将会对这些内容作一详细叙述。 湍流强度I定义为相对于平均速度u_avg的脉动速度u^'的均方根。 小于或等于1%的湍流强度通常被认为低强度湍流，大于10%被认为是高强度湍流。从外界，测量数据的入口边界，你可以很好的估计湍流强度。例如：如果你模拟风洞试验，自由流的湍流强度通常可以从风洞指标中得到。在现代低湍流风洞中自由流湍流强度通常低到0.05%。. 对于内部流动，入口的湍流强度完全依赖于上游流动的历史，如果上游流动没有完全发展或者没有被扰动，你就可以使用低湍流强度。如果流动完全发展，湍流强度可能就达到了百分之几。完全发展的管流的核心的湍流强度可以用下面的经验公式计算：
近期国内风电场事故报告 2009年以来，我国一些风电公司在设备安装调试和运行过程中陆续发生了重大设备事故，造成风电机组完全损毁，并危及到调试人员的生命安全。通过分析这些事故，我们发现主要原因有三类：1、风电场管理不严，对风电设备的保护参数监督失控；2、风电机厂家管理混乱，调试人员培训不到位，产品设计中也存在安全链漏洞；3、设备制造质量失控，存在不少隐患。 由于风电事故对厂家和风电开发商的负面影响较大，厂家和风电场业主往往严格保密，防止消息泄漏后有不良影响。我们只能通过互联网和各种渠道尽可能收集多的信息，供大家了解，引以为戒，避免今后发生类似事故。信息可能有失全面和准确，敬请谅解。 1、华锐风电机组火灾事故 2009年5月，华能在通辽阜新风电场的一台华锐SL1500/77发生着火事故，机组完全烧毁，具体原因不明。 2、东汽风电机组火灾事故 2009年7月14日上午10时，中广核位于内蒙古锡林浩特东45公里的风电场，一台东汽FD－77的1.5兆瓦风电机组发生火灾。原因据说是维修过程中，在机舱烧电焊，引发机舱内的油脂起火。见附图。
3、东汽风电机组火灾事故 2010年1月24日，位于通辽的华能宝龙山风电场30号机组，1.5兆瓦的东汽FD－77机组发生飞车引发的火灾和倒塔事故。监控人员当时发现监控系统报“发电机超速，转速为2700转/分”(正常运行时应小于1700转/分)，高速轴刹车未能抱死刹车盘。华能值班人员随即将集电线路停电，在短暂停机后，风轮再次转动（原因不明），随着转速的不断增大，高速轴上的刹车盘摩擦产生大量热量，出现火花导致机舱着火。现场查看风机时，发现第三节塔筒也发生折断。见下图。

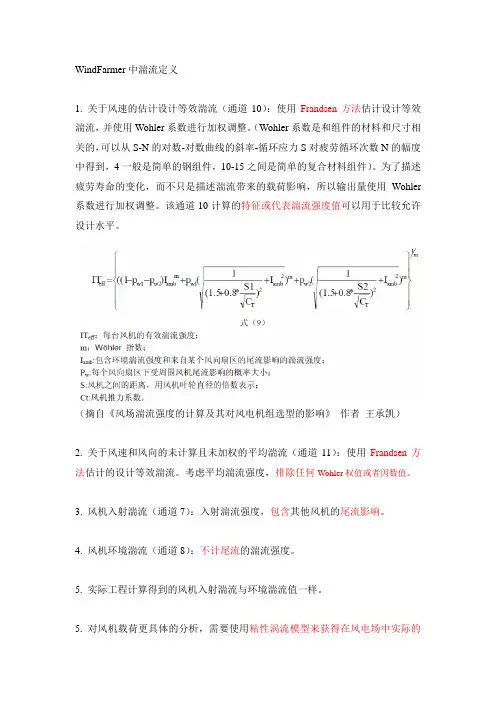

WindFarmer中湍流定义 1. 关于风速的估计设计等效湍流（通道10）：使用Frandsen方法估计设计等效湍流，并使用Wohler系数进行加权调整。（Wohler系数是和组件的材料和尺寸相关的，可以从S-N的对数-对数曲线的斜率-循环应力S对疲劳循环次数N的幅度中得到，4一般是简单的钢组件，10-15之间是简单的复合材料组件）。为了描述疲劳寿命的变化，而不只是描述湍流带来的载荷影响，所以输出量使用Wohler 系数进行加权调整。该通道10计算的特征或代表湍流强度值可以用于比较允许设计水平。 （摘自《风场湍流强度的计算及其对风电机组选型的影响》作者王承凯） 2. 关于风速和风向的未计算且未加权的平均湍流（通道11）：使用Frandsen方法估计的设计等效湍流。考虑平均湍流强度，排除任何Wohler权值或者因数值。 3. 风机入射湍流（通道7）：入射湍流强度，包含其他风机的尾流影响。 4. 风机环境湍流（通道8）：不计尾流的湍流强度。 5. 实际工程计算得到的风机入射湍流与环境湍流值一样。 5. 对风机载荷更具体的分析，需要使用粘性涡流模型来获得在风电场中实际的
