制作：天尚太阳能科技有限公司淘宝搜索天尚太阳能正在热销中太阳能家用发电系统产品介绍

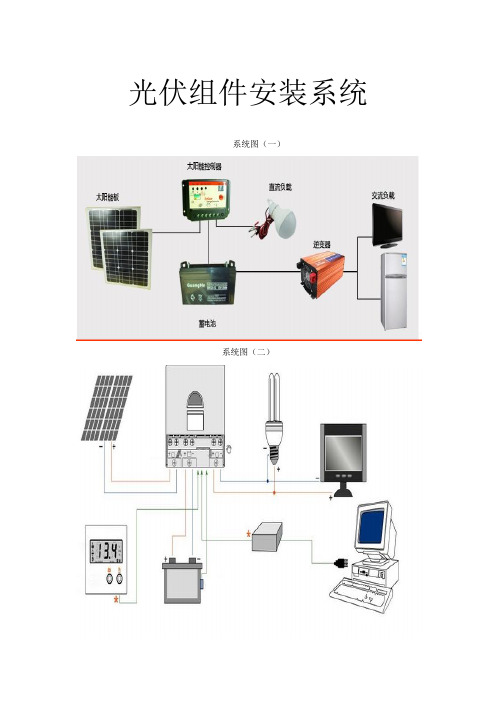

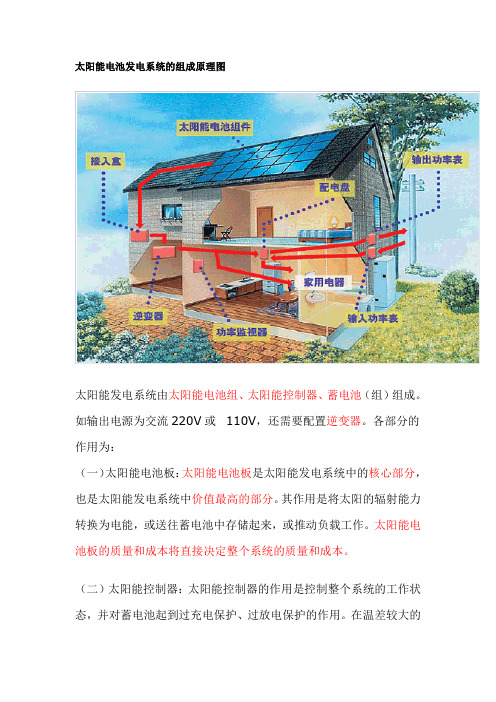

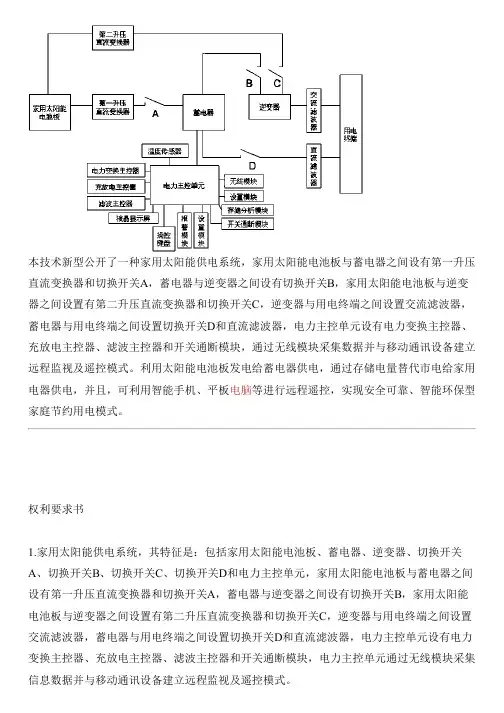

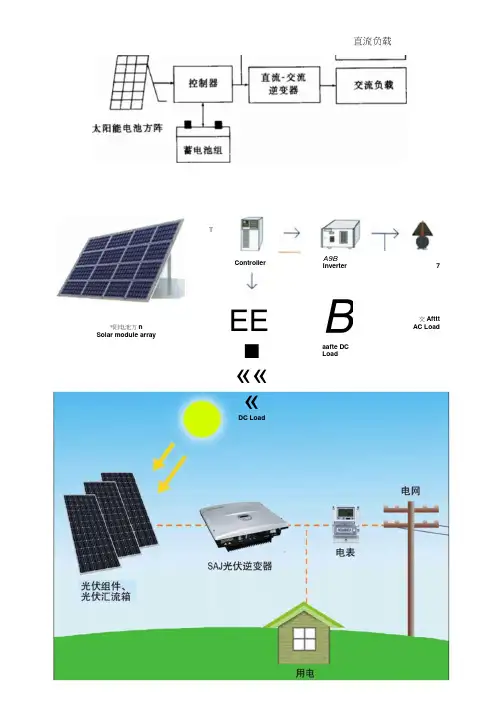

太阳能家用发电系统介绍
制作：天尚太阳能科技有限公司淘宝搜索天尚太阳能正在热销中
太阳能电池板的生产工艺流程 太阳能电池板的生产工艺流程 封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的太阳能电池板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得客户满意的关键，所以太阳能电池板的封装质量非常重要。 (1)流程 电池检测——正面焊接——检验——背面串接——检验——敷设(玻璃清洗、材料切割、玻璃预处理、敷设)——层压——去毛边(去边、清洗)——装边框(涂胶、装角键、冲孔、装框、擦洗余胶)——焊接接线盒——高压测试——组件测试——外观检验——包装入库。 (2)组件高效和高寿命的保证措施 高转换效率、高质量的电池片；高质量的原材料，例如，高的交联度的EVA、高黏结强度的封装剂(中性硅酮树脂胶)、高透光率高强度的钢化玻璃等； 合理的封装工艺，严谨的工作作风， 由于太阳电池属于高科技产品，生产过程中一些细节问题，如应该戴手套而不戴、应该均匀地涂刷试剂却潦草完事等都会严重地影响产品质量，所以除了制定合理的工艺外，员工的认真和严谨是非常重要的。 (3)太阳能电池组装工艺简介 ①电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效地将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数(电流和电压)的大小对其进行分类。以提高电池的利用率，做出质量合格的太阳能电池组件。如果把一片或者几片低功率的电池片装在太阳电池单体中，将会使整个组件的输出功率降低。因此，为了最大限度地降低电池串并联的损失，必须将性能相近的单体电池组合成组件。 ②焊接：一般将6～12个太阳能电池串联起来形成太阳能电池串。传统上，一般采用银扁线构成电池的接头，然后利用点焊或焊接(用红外灯，利用红外线的热效应)等方法连接起来。现在一般使用60％的Sn、38％的Pb、2％的Ag 电镀后的铜扁丝(厚度约为100～200μm)。接头需要经过火烧、红外、热风、激
太阳能电池板（组件）生产工艺 组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。 流程： 1、电池检测—— 2、正面焊接—检验— 3、背面串接—检验— 4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）—— 5、层压—— 6、去毛边（去边、清洗）—— 7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）—— 8、焊接接线盒—— 9、高压测试——10、组件测试—外观检验—11、包装入库 组件高效和高寿命如何保证： 1、高转换效率、高质量的电池片； 2、高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 3、合理的封装工艺 4、员工严谨的工作作风； 由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。 太阳电池组装工艺简介： 工艺简介：在这里只简单的介绍一下工艺的作用，给大家一个感性的认识. 1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连 3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。 4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。 5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。我们使用快速固化EVA 时，层压循环时间约为25分钟。固化温度为150℃。 6、修边：层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应
晶体硅太阳能电池的制造 工艺流程 This model paper was revised by the Standardization Office on December 10, 2020
提高太阳能电池的转换效率和降低成本是太阳能电池技术发展的主流。 晶体硅太阳能电池的制造工艺流程说明如下： （1）切片：采用多线切割，将硅棒切割成正方形的硅片。 （2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。 （3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。 （4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为－。 （5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。 （6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。 （7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。 （8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等。 （9）烧结：将电池芯片烧结于镍或铜的底板上。 （10）测试分档：按规定参数规范，测试分类。
由此可见，太阳能电池芯片的制造采用的工艺方法与半导体器件基本相同，生产的工艺设备也基本相同，但工艺加工精度远低于集成电路芯片的制造要求，这为太阳能电池的规模生产提供了有利条件。
2007-07-17 16:19 一、关于硅太阳能发电板容量 硅太阳能发电板容量是指平板式太阳能板发电功率WP。太阳能发电功率量值取决于负载24h所能消耗的电力 H(WH)，由负载额定电源与负载24h所消耗的电力，决定了负载24h消耗的容量P(AH)，再考虑到平均每天日照时数及阴雨天造成的影响，计算出太阳能电池阵列工作电流IP(A)。 由负载额定电源，选取蓄电池公称电压，由蓄电池公称电压来确定蓄电池串联个数及蓄电池浮充电压VF (V)，再考虑到太阳能电池因温度升高而引起的温升电压VT (v)及反充二极管P-N结的压降VD(V)所造成的影响，则可计算出太阳能电池阵列的工作电压VP(V)，由太阳电池阵列工作电源IP(A)与工作电压VP(V)，便可决定平板式太阳能板发电功率WPW，从而设计出太阳能板容量，由设计出的容量WP与太阳能电池阵列工作电压VP，确定硅电池平板的串联块数与并联组数。 太阳能电池阵列的具体设计步骤如下： １.计算负载24h消耗容量P。 P=H/V V——负载额定电源 2.选定每天日照时数T(H)。 3.计算太阳能阵列工作电流。 IP=P(1+Q)/T Q——按阴雨期富余系数，Q=0.21～1.00 4.确定蓄电池浮充电压VF。 镉镍(ＧＮ)和铅酸(ＣＳ)蓄电池的单体浮充电压分别为1.4～1.6V和2.2V。 5.太阳能电池温度补偿电压VT。 VT=2.1/430(T-25)VF 6.计算太阳能电池阵列工作电压VP。 VP=VF+VD+VT 其中VD=0.5～0.7 约等于VF 7.太阳电池阵列输出功率ＷＰ 平板式太阳能电板。 WP=IP×UP 8.根据VP、WP在硅电池平板组合系列表格，确定标准规格的串联块数和并联组数。 二、关于蓄电池的容量计算 蓄电池的容量由下列因素决定：
太阳能电池板及其工作原理
太阳能电池板及其工作原理 性能及特点： 太阳能电池分为单晶硅太阳电池（坚固耐用，使用寿命一般可达20年。光电转换效率为15％。）多晶硅太阳电池（其光电转换效率约14.5％，材料制造简便，节约电耗，总的生产成本较低非晶硅太阳电池。）非晶硅太阳能电池（其光电转换率为10%，成本低，重量轻，应用方便。） 太阳能发电原理： 太阳能不象煤和石油一样用交通工具进行运输，而是应用光学原理，通过光的反射和折射进行直接传输，或者将太阳能转换成其它形式的能量进行间接传输。直接传输适用于较短距离。基本上有三种方法：基本上有三种方法：通过反射镜及其它光学元件组合，改变阳光的传播方向，达到用能地点；通过光导纤维，可以将入射在其一端的阳光传输到另一端，传输时光导纤维可任意弯曲；采用表面镀有高反
射涂层的光导管，通过反射可以将阳光导入室内。间接传输适用于各种不同距离。将太阳能转换为热能，通过热管可将太阳能传输到室内；将太阳能转换为氢能或其它载能化学材料，通过车辆或管道等可输送到用能地点；空间电站将太阳能转换为电能，通过微波或激光将电能传输到地面。 太阳能的光电转换是指太阳的辐射能光子通过半导体物质转变为电能的过程，通常叫做"光生伏打效应”,太阳电池就是利用这种效应制成的。 当太阳光照射到半导体上时，其中一部分被表面反射掉，其余部分被半导体吸收或透过。被吸收的光，当然有一些变成热，另一些光子则同组成半导体的原子价电子碰撞，于是产生电子-空穴对。这样，光能就以产生电子-空穴对的形式转变为电能、如果半导体内存在P-n结，则在P型和n型交界面两边形成势垒电场，能将电子驱向n 区，空穴驱向P区，从而使得n区有过剩的电子，P区有过剩的空穴，在P-n结附近形成与势垒电场方向相反光的生电场。光生电场的一部分除抵销势垒电场外，还使P型层带正电，n型层带负电，在n区与p区之间的薄层产生所谓光生伏打电动势。若分别在P型层和n型层焊上金属引线，接通负载，则外电路便有电流通过。如此形成的一个个电池元件，把它们串联、并联起来，就能产生一定的电压和电流，输出功率。 太阳能发电原理图如下：
随着全球能源日趋紧张，太阳能成为新型能源得到了大力的开发，其中我们在生活中使用最多的就是太阳能电池了。太阳能电池是以半导体材料为主，利用光电材料吸收光能后发生光电转换，使它产生电流，那么太阳能电池的工作原理是怎么样的呢？太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。当太阳光照射到半导体上时，其中一部分被表面反射掉，其余部分被半导体吸收或透过。被吸收的光，当然有一些变成热，另一些光子则同组成半导体的原子价电子碰撞，于是产生电子—空穴对。这样，光能就以产生电子—空穴对的形式转变为电能。 一、太阳能电池的物理基础 当太阳光照射ｐ－ｎ结时，在半导体内的电子由于获得了光能而释放电子，相应地便产生了电子——空穴对，并在势垒电场的作用下，电子被驱向型区，空穴被驱向Ｐ型区，从而使凡区有过剩的电子，Ｐ区有过剩的空穴。于是，就在ｐ－ｎ结的附近形成了与势垒电场方向相反的光生电场。 如果半导体内存在P—N结，则在P型和N型交界面两边形成势垒电场，能将电子驱向N区，空穴驱向P区，从而使得N区有过剩的电子，P区有过剩的空穴，在P—N结附近形成与势垒电场方向相反光的生电场。
制造太阳电池的半导体材料已知的有十几种，因此太阳电池的种类也很多。目前，技术最成熟，并具有商业价值的太阳电池要算硅太阳电池。下面我们以硅太阳能电池为例，详细介绍太阳能电池的工作原理。 1、本征半导体 物质的导电性能决定于原子结构。导体一般为低价元素，它们的最外层电子极易挣脱原子核的束缚成为自由电子，在外电场的作用下产生定向移动，形成电流。高价元素（如惰性气体）或高分子物质（如橡胶），它们的最外层电子受原子核束缚力很强，很难成为自由电子，所以导电性极差，成为绝缘体。常用的半导体材料硅（Si）和锗（Ge）均为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚的那么紧，因而其导电性介于二者之间。 将纯净的半导体经过一定的工艺过程制成单晶体，即为本征半导体。晶体中的原子在空间形成排列整齐的点阵，相邻的原子形成共价键。
太阳能电池发电原理 太阳能电池是以吸收太阳辐射能并转化为电能 的装置，是一种对光有响应并能将光能转换成 电力的器件。能产生光伏效应的材料有许多种， 如：单晶硅，多晶硅，非晶硅，砷化镓，硒铟 铜等。它们的发电原理基本相同，现已晶体硅为例描述光发电过程。P 型晶体硅经过掺杂磷可得N型硅，形成P-N结。当光线照射太阳电池表面时，一部分光子被硅材料吸收;光子的能量传递给了硅原子，使电子发生了越迁，成为自由电子在P-N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。这个过程的的实质是：光子能量转换成电能的过程。目前，许多国家正在制订中长期太阳能开发计划，准备在21世纪大规模开发太阳能，美国能源部推出的是国家光伏计划，日本推出的是阳光计划。NREL光伏计划是美国国家光伏计划的一项重要的内容，该计划在单晶硅和高级器件、薄膜光伏技术、PVMaT、光伏组件以及系统性能和工程、光伏应用和市场开发等5个领域开展研究工作。 美国还推出了"太阳能路灯计划",旨在让美国一部分城市的路灯都改为由太阳能供电，根据计划，每盏路灯每年可节电 800 度。日本也正在实施太阳能"7万套工程计划"，日 本准备普及的太阳能住宅发电系统，主要是装设在住 宅屋顶上的太阳能电池发电设备，家庭用剩余的电量 还可以卖给电力公司。一个标准家庭可安装一部发电 3000瓦的系统。欧洲则将研究开发太阳能电池列入著名的"尤里卡"高科技计划，推出了"10万套工程计划"。这些以普及应用光电池为主要内容的"太阳能工程"计划是目前推动太阳能光电池产业大发展的重要
动力之一。 日本、韩国以及欧洲地区总共8个国家最近决定携手合作，在亚洲内陆及非洲沙漠地区建设世界上规模最大的太阳能发电站，他们的目标是将占全球陆地面积约1/4的沙漠地区的长时间日照资源有效地利用起来，为30万用户提供100万千瓦的电能。计划将从2001年开始，花4年时间完成。 目前，美国和日本在世界光伏市场上占有最大的市场份额。美国拥有世界上最大的光伏发电厂，其功率为7MW，日本也建成了发电功率达1MW的光伏发电厂。全世界总共有23万 座光伏发电设备，以色列、澳大利亚、新西兰 居于领先地位。20世纪90年代以来，全 球太阳能电池行业以每年15%的增幅持续不断 地发展。据Dataquest发布的最新统计和预测报 告显示，美国、日本和西欧工业发达国家在研 究开发太阳能方面的总投资，1998年达570亿美元；1999年646亿美元；2000年700亿美元；2001年将达820亿美元；2002年有望突破1000亿美元。中国太阳能电池现状。中国对太阳能电池的研究开发工作高度重视，早在七五期间，非晶硅半导体的研究工作已经列入国家重大课题；八五和九五期间，中国把研究开发的重点放在大面积太阳能电池等方面。2003年10月，国家发改委、科技部制定出未来5年太阳能资源开发计划，发改委"光明工程"将筹资100亿元用于推进太阳能发电技术的应用，计划到2015年全国太阳能发电系统总装机容量达到300兆瓦。中国已成为全球光伏产品最大制造国，中国即将出台的《新能源振兴规划》，中国光伏发电的装机容量规划为2020年达到20GW，是原来《可再生能源中长期规划》中1.8GW的10多倍。
太阳能电池板制作过程 一个新的实验室正在发明一些替代方法，用以封装和安装太阳能电池，降低成本，提高效率。 德国弗劳恩霍夫中心的科学家特雷莎?克里斯提安（Theresa Christian）在测试太阳能电池的输出功率，太阳能电池板中的基本装置可吸收光线，并转换成电能。该实验室不设计太阳能电池单元，但制备太阳能电池板，需要知道它们的性能如何，因为一块电池板的输出功率取决于性能最差的电池单元。 一旦电池单元根据功率输出分类，另一位研究员亚当?斯托克斯（Adam Stokes）就会把它们串起来，用一个工具焊接扁平的金属条，这种金属条称为母线（busbars），就焊接到电池正面和背面的电触头（el
ectrical contacts）上。该实验室可以测试不同的方式来连接这些电池，改变母线的数量和类型等因素，然后测量产生的性能，以确定任何额外成本是否值得。 这个封装装置可使太阳能电池板承受广泛的温度和湿度水平。它包括德国弗劳恩霍夫实验室发明的一种装置，用充气橡胶球压电池板的表面，模拟一大堆雪的压力。太阳能发电可能会联系到温暖，阳光充足的气候，但一些最大的市场是在白雪皑皑的地方，如德国。 研究人员丹?道波和卡罗拉?沃尔克（Carola V?lker）在把太阳能电池板放低，放进水箱，以测试内部电路的密封有多好。至少有500伏电流通入电路，一根电导线伸进水中，以检测任何漏电。这种测试有助于确定，电池板是否可承受暴露于极端温度和机械压力。研究人员还研究显微照片，以查明是否有损伤。
在大多数太阳能电池板中，都要在包裹太阳能电池的保护性封装上切开一个孔，以连接外部电路。为了加快制造，避免让水漏入，该实验室正在开发一种装置（右），可在电池封装之前安装。黄色小片可以插在一块密封材料和电池之间，并采用标准层压步骤密封到位。设备中伸出来的电缆，要连接屋顶上相邻太阳能板上的类似电缆，然后连接到变频器和电网。在目前的设计中，这是由手工完成，但在未来的设计中，这些设备会集成在一起，让电池板的安装快速又实惠。
山东科技大学学士学位论文 摘要 燃料电池是一种将化学能直接转化为电能的装置，是一种高效的绿色能源，具有功率密度大、高效洁净、运行稳定可靠等优点，日益受到人们的青睐，成为最有前景的能源技术之一。 但燃料电池本机输出电压一般不高，输出的直流电压随着负载的变化有很大的变动范围，因此在燃料电池发电系统中，具有升压稳压功能的功率变换是其重要组成部分。燃料电池输出的电压必须经过具有升压稳压功能的功率变换装置，将不稳定的直流电变换成符合要求的直流或交流电。 本文主要研究了燃料电池发电系统中的直流变换器。首先，本论文介绍了燃料电池的原理、特点和选题意义，并对质子交换膜燃料电池的输出特性做了分析。其次，列举并比较了常见的DC/DC变换器的拓扑结构和性能，借鉴国内外在燃料电池系统中直流变换器上的研究和创新成果，根据燃料电池的输出特性及电动汽车的特点，选用Boost 型电路结构作为直流变换电路。再次，本课题的设计目标：将 5 KW质子交换膜燃料电池组85的输出电压，转换成375V左右的电压，为5KW轻型车辆提供主~ 120 V 动力。根据对Boost电路原理的分析，推导并设置电路主要元件的参数，利用Multisim、Matlab/Simulink软件进行建模和仿真，观察并分析输出电压、纹波电压、开关管电压和电流等波形，分析该方案的可行性和不足之处。 关键词: 燃料电池 DC/DC变换器 Boost电路 Multisim Matlab/Simulink
燃料电池发电系统前端DC/DC变换器的研究 ABSTRACT Fuel cell is a device which can transform chemical energy directly into electric energy. It is a green energy of high efficiency .which has various advantages such as high efficiency of power generation and density, environment friendly, stability and reliable operation, so it is regarded seriously by more and more people,becoming one of the most promising energy technology. However, the output voltage of the FC is not always very high and varies largely as the load changes.Therefore, power converter is essential in the Fuel cell generation system.which can boost the voltage of the FC and stabilize the voltage of the output of the power converter, in order to get required DC or AC. This paper mainly studies the DC/DC converter of the fuel cell generation system..This paper first introduces the background of selection of this subject, analyses the working theory and the output performance of PEMFC.Then, the paper introduces different innovation in DC/DC converters used in fuel cell system .What is followed is the key part, according to the characteristics of the electric vehicle and fuel cell system, boost circuit is chosed to topologies of DC/DC converter. Meanwhile, the paper presents the development and accomplish the conversion,and given analysis of the working principle of the circuit .The goal of the design is to boost the output voltage of 5KW PEMFC system varing between 85~120 V, to about 375V so that it can be inverted to 220V AC to supply for the light vehicle.With theoretical studying the design,criterions of key circuit parameters are gained,finally the author simulates the boost circuit for fuel cell with the software Multisim and Matlab/Simulink, in the end analyses the output waves,the advantages and disadvantages of this design. Key words:fuel cell DC/DC converter Boost circuit Multisim Matlab/Simulink
太阳能电池板日发电量简易计算方法 太阳能电池板日发电量 简易计算方法 太阳能交流发电系统是由太阳电池板、充电控制器、逆变器和蓄电池共同组成；太阳能直流发电系统则不包括逆变器。为了使太阳能发电系统能为负载提供足够的电源，就要根据用电器的功率，合理选择各部件。太阳能发电系统的设计需要考虑如下因素： Q1、太阳能发电系统在哪里使用？该地日光辐射情况如何？ Q2、系统的负载功率多大？ Q3、系统的输出电压是多少，直流还是交流？ Q4、系统每天需要工作多少小时？ Q5、如遇到没有日光照射的阴雨天气，系统需连续供电多少天？ 下面以(负载)100W输出功率，每天使用6个小时为例，介绍一下计算方法： 1. 首先应计算出每天消耗的瓦时数(包括逆变器的损耗)： 若逆变器的转换效率为90％，则当输出功率为100W时，则实际需要输出功率应为100W/90％=111W；若按每天使用6小时，则耗电量为111W*6小时=666Wh，即0.666度电。 2. 计算太阳能电池板： 按每日有效日照时间为5小时计算，再考虑到充电效率和充电过程中的损耗，太阳能电池板的输出功率应为666Wh÷5h÷70% =190W。其中70％是充电过程中，太阳能电池板的实际使用功率。 3. 180瓦组件日发电量 180×0.7×5=567WH=0.63度 1MW日发电量=1000000×0.7×5=3500,000=3500度 例2：安10w灯，每天照明6小时，3个连雨天，如何计算太阳能电池板wp?以及12V 蓄电池ah? 每天的用电量: 10W X 6H= 60WH, 计算太阳能电池板: 假设你安装点的平均峰值日照时数为4小时. 则:60WH/4小时, = 15WP 太阳能电池板. 再计算充放电损耗, 以及每天需要给太阳能电池板的补充: 15WP/0.6= 25WP, 也就是一块25W的太阳能电池板就够了. 再计算蓄电池. 60WH/12V=5AH. 每天要用12V5AH的电量. 三天则为12V15AH.
实验12 太阳能电池（工科） 目录 一、实验目的 (2) 二、实验仪器 (2) 三、实验原理 (2) 四、实验内容与步骤 (5) 五、数据处理 (7) 六、注意事项 (7) 七、参考文献 (7) 能源短缺和地球生态环境污染已经成为人类面临的最大问题。本世纪初进行的世界能源储量调查显示，全球剩余煤炭只能维持约216年，石油只能维持45年，天然气只能维持61年，用于核发电的铀也只能维持71年。另一方面，煤炭、石油等矿物能源的使用，产生大量的CO2、SO2等温室气体，造成全球变暖，冰川融化，海平面升高，暴风雨和酸雨等自然灾害频繁发生，给人类带来无穷的烦恼。根据计算，现在全球每年排放的CO2已经超过500亿吨。我国能源消费以煤为主，CO2的排放量占世界的15%，仅次于美国，所以减少排放CO2、SO2等温室气体，已经成为刻不容缓的大事。推广使用太阳辐射能、水能、风能、生物质能等可再生能源是今后的必然趋势。 广义地说，太阳光的辐射能、水能、风能、生物质能、潮汐能都属于太阳能,它们随着太阳和地球的活动，周而复始地循环，几十亿年内不会枯竭，因此我们把它们称为可再生能源。太阳的光辐射可以说是取之不尽、用之不竭的能源。太阳与地球的平均距离为1亿5千万公里。在地球大气圈外，太阳辐射的功率密度为1.353kW /m2，称为太阳常数。到达地球表面时，部分太阳光被大气层吸收，光辐射的强度降低。在地球海平面上，正午垂直入射时，太阳辐射的功率密度约为1kW /m2，通常被作为测试太阳电池性能的标准光辐射强度。太阳光辐射的能量非常巨大，从太阳到地球的总辐射功率比目前全世界的平均消费电力还要大数十万倍。每年到达地球的辐射能相当于49000亿吨标准煤的燃烧能。太阳能不但数量巨大，用之不竭，而且是不会产生环境污染的绿色能源，所以大力推广太阳能的应用是世界性的趋势。 太阳能发电有两种方式。光—热—电转换方式通过利用太阳辐射产生的热能发电，一般是由太阳能集热器将所吸收的热能转换成蒸气，再驱动汽轮机发电，太阳能热发电的缺点是效率很低而成本很高。光—电直接转换方式是利用光生伏特效应而将太阳光能直接转化为电能，光—电转换的基本装置就是太阳能电池。 与传统发电方式相比，太阳能发电目前成本较高，所以通常用于远离传统电源的偏远地区，2002年，国家有关部委启动了“西部省区无电乡通电计划”，通过太阳能和小型风力发电解决西部七省区无电乡的用电问题。随着研究工作的深入与生产规模的扩大，太阳能发电的成本下降很快，而资源枯竭与环境保护导致传统电源成本上升。太阳能发电有望在不久的将来在价格上可以与传统电源竞争，太阳能应用具有光明的前景。 根据所用材料的不同，太阳能电池可分为硅太阳能电池，化合物太阳能电池，聚合物太阳能电池，有机太阳能电池等。其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。 硅太阳能电池分为单晶硅，多晶硅，非晶硅3种太阳能电池。本实验研究多晶硅太阳能电池的特性。
电力系统发展燃料电池发电的技术路线(一) 摘要：本文介绍了燃料电池发电技术的特点和应用形式，论证了在我国电力系统发展燃料电池发电技术的必要性。概述了国外燃料电池的发展计划和市场预测，总结了国外发展燃料电池的经验。通过技术比较，提出了在我国电力系统发展燃料电池发电的技术路线。 关键词：燃料电池技术路线 燃料电池发电是将燃料的化学能直接转换为电能的过程，其发电效率不受卡诺循环的限制，发电效率可达到50％一70％，被誉为二十一世纪重要的发电新技术之一。目前，国际上磷酸型燃料电池已进入商业化，其它几种燃料电池预计在2005年一2010年200KW一将全面进入商业此。对于这种蓬勃发展的发电新技术，国家电力公司应该采取怎样态度?要不要发展?怎样发展?这些问题亟待解决。 l燃料电池发电的技术特点和应用形式 1．1技术特点 燃料电池发电是在一定条件下使燃料(主要是H2)和氧化剂(空气中的02)发电化学反应，将化学能直接转换为电能和热能的过程。与常规电池的不同：只要有燃料和氧化剂供给，就会有持续不断的电力输出。与常规的火力发电不同，它不受卡诺循环的限制，能量转换效率高。与常规发电相比燃料电池具有以下优点： (1)理论发电效率高，发展潜力大。燃料电池本体的发电效率可达到50一60％，组成的联合循环发电系统在(10—50)MW规模即可达到70％以上的发电效率。 (2)污染物和温室气体排放量少。与传统的火电机组相比，C02排出量可减少40％一60％。Nox(＜2ppm)和SOx(＜1ppm)排放量很少。 (3)小型高效，可提高供电可靠性。燃料电池的发电效率受负荷和容量的影响较小。 (4)低噪音。在距发电设备3英尺(1．044米)处噪音小于60dB(A)。 (5)电力质量高。电流谐波和电压谐波均满足IEEE519标准。 (6)变负荷率高。变负荷率可达到(8％一lO％)／min，负荷变化的范围大(20一120)。 (7)燃料电池可使用的燃料有氢气、甲醇、煤气、沼气、天然气、轻油、柴油等。 (8)模块化结构，扩容和增容容易，建厂时间短。 (9)占地面积小，占地面积小于lm2／KW。 (10)自动化程度高，可实现无人操作。 总之，燃料电池是一种高效、洁净的发电方式，既适合于作分布式电源，又可在将来组成大容量中心发电站，是2l世纪重要的发电方式。制约燃料电池走向大规模商业化的主要因素是：高价格和寿命问题。 2．1燃料电池的应用形式 (1)现场热电联供，常用的容量为200KW一1MW。 (2)分布式电源，容量比现场用燃料电池大，约(2—20)MW。 (3)基本负荷的发电站(中心发电站)，容量为(100—300MW)。 (4)燃料电池还可用于100W—100KW多种可移动电源、便携式电源、航空电源、应急电源和计算机电源等。 2为什么要在我国电力系统发展燃料电池发电技术? 2．1采用燃料电池发电是提高化石燃料发电效率的重要途径之一 以高温燃料电池组成的联合循环发电系统，可使发电效率达到60—75(LHV)，这一目标将在2005年左右实现。预计到2010年，发电效率可超过72％。煤气化燃料电池联合循环(IGFC)的发电效率可达到62％以上。以燃料电池组成的热电联产机组的总热效率可达到85％以上。燃料电池本体的发电效率基本不随容量的变化而变化，这使得燃料电池既可用作小容量分散电源，又可用于集中发电应用范围广泛。
在近20年中，您可能不断听到“太阳能革命”这一说法 -- 讲的是有一天我们会全部使用从太阳获得的免费电能。这是一个诱人的承诺：在天气晴朗、阳光明媚的日子里，太阳向地球表面辐射的能量约为1,000瓦每平方米，如果我们可以将这些能量全部收集起来，就可以轻松地为住宅和办公室提供免费电力。 SunLine Transit Agency供图 SunLine Transit Agency用太阳能板吸收能量来制氢。 在本文中，我们将研究太阳能电池，了解它们如何将太阳能直接转换为电能。在阅读过程中，您将了解到为什么说太阳能离人们的日常生活越来越近，以及为什么在这项技术具有成本效益之前我们还有许多研究工作要做。 将光子转换为电子 计算器和人造卫星上使用的太阳能电池都是光伏电池或者模块（模块就是一组通过电路连接并封装在一个框架内的电池）。光伏电池（Photovoltaics），顾名思义（photo=光， voltaic=电），是指将太阳光转换为电能的电池。光伏电池之前只用在太空中，而现在却越来越普及，且使用方式也越来越普通。它们甚至可以为您的住宅供电。这些装置是如何工作的呢？ 光伏（PV）电池由半导体材料制成，比如硅就是目前最常用的一种半导体。当光照射电池时，有一部分光会被半导体材料吸收。这意味着吸收的光能将传给半导体。能量会导致电子逸出，使它们可以自由流动。光伏电池中还有一个或多个电场，可以迫使由光吸收并释放的电子以一定方向流动。电子的流动形成电流，通过在光伏电池的顶部和底部安放金属触点，我们可以将电流引出来，以供使用。例如，电流可以为计算器供电。此电流以及电池电压（由内部电场产生）决定了太阳能电池的功率（或者瓦特数）。 这是发电的基本过程，但是实际情况要复杂得多。让我们来深入研究一个光伏电池的示例：单晶硅电池。

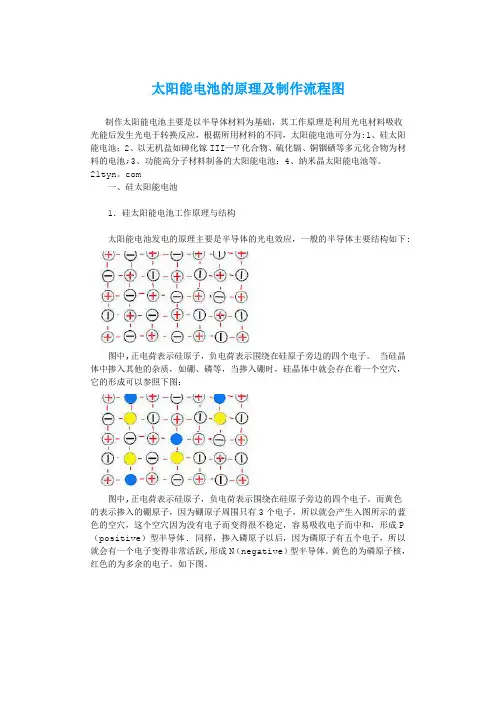

太阳能电池发电原理 2009-02-16 14:51 太阳能是人类取之不尽用之不竭的可再生能源。也是清洁能源，不产生任何的环境污染。在太阳能的有效利用当中；大阳能光电利用是近些年来发展最快，最具活力的研究领域，是其中最受瞩目的项目之一。 制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为：1、硅太阳能电池；2、以无机盐如砷化镓III-V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；3、功能高分子材料制备的大阳能电池；4、纳米晶太阳能电池等。 一、硅太阳能电池 1．硅太阳能电池工作原理与结构 太阳能电池发电的原理主要是半导体的光电效应，一般的半导体主要结构如下： 图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。 当硅晶体中掺入其他的杂质，如硼、磷等，当掺入硼时，硅晶体中就会存在着一个空穴，它的形成可以参照下图： 图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。而黄色的表示掺入的硼原子，因为硼原子周围只有3个电子，所以就会产生入图所示的蓝色的空穴，这个空穴因为没有电子而变得很不稳定，容易吸收电子而中和，形成P（positive）型半导体。 同样，掺入磷原子以后，因为磷原子有五个电子，所以就会有一个电子变得非常活跃，形成N （negative）型半导体。黄色的为磷原子核，红色的为多余的电子。如下图。
N型半导体中含有较多的空穴，而P型半导体中含有较多的电子，这样，当P型和N型半导体结合在一起时，就会在接触面形成电势差，这就是PN结。 当P型和N型半导体结合在一起时，在两种半导 体的交界面区域里会形成一个特殊的薄层)，界面的P型 一侧带负电，N型一侧带正电。这是由于P型半导体多 空穴，N型半导体多自由电子，出现了浓度差。N区的 电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是PN结。 当晶片受光后，PN结中，N型半导体的空穴往P型区移动，而P型区中的电子往N型区移动，从而形成从N型区到P型区的电流。然后在PN结中形成电势差，这就形成了电源。(如下图所示）
太阳能电池板日发电量简易计算方法 太阳能交流发电系统是由太阳电池板、充电控制器、逆变器和蓄电池共同组成；太阳能直流发电系统则不包括逆变器。为了使太阳能发电系统能为负载提供足够的电源，就要根据用电器的功率，合理选择各部件。太阳能发电系统的设计需要考虑如下因素： Q1、太阳能发电系统在哪里使用？该地日光辐射情况如何？ Q2、系统的负载功率多大？ Q3、系统的输出电压是多少，直流还是交流？ Q4、系统每天需要工作多少小时？ Q5、如遇到没有日光照射的阴雨天气，系统需连续供电多少天？ 下面以(负载)100W输出功率，每天使用6个小时为例，介绍一下计算方法： 1.首先应计算出每天消耗的瓦时数(包括逆变器的损耗)： 若逆变器的转换效率为90％，则当输出功率为100W时，则实际需要输出功率应为100W/90％=111W；若按每天使用6小时，则耗电量为111W*6小时=666Wh，即0.666度电。 2.计算太阳能电池板： 按每日有效日照时间为5小时计算，再考虑到充电效率和充电过程中的损耗，太阳能电池板的输出功率应为666Wh÷5h÷70%=190W其中70％是充电过程中，太阳能电池板的实际使用功率。 3.180瓦组件日发电量180×0.7×5=567WH 即0.63度 1MW日发电量=1000000×0.7×5=3500,000=3500度 例2：安10w灯，每天照明6小时，3个连雨天，如何计算太阳能电池板wp?以及12V蓄电池ah? 每天的用电量:10WX6H=60WH,计算太阳能电池板: 假设你安装点的平均峰值日照时数为4小时.则:60WH/4小时=15WP太阳能电池板. 再计算充放电损耗,以及每天需要给太阳能电池板的补充:15WP/0.6=25WP, 也就是一块25W的太阳能电池板就够了. 再计算蓄电池.60WH/12V=5AH. 每天要用12V5AH的电量.三天则为12V15AH. 蓄电池配置需要设计成每天的用电量不超过20%,或连续阴雨天内用电量不超过50%.以达到蓄电池最长寿命要求这样我们得出此系统的蓄电池为26AH－30AH足够． 例3：用6小时要充满12V45安的蓄电池要多少瓦的太阳能电池板？ 12V45安的蓄电池为648瓦时(？)6小时要充满的话太阳能电池板理论上只要108瓦但实际因为日照强度温度光伏控制器效率整体效率等因素影响108瓦的电池板6小时是冲不满12V45安蓄电池的将整体效率按0.8计算你需要选择135瓦的太阳能电池组件，顺便说一句铅酸蓄电池的最佳充电电流是1/10电池容量电流也就是4.5A过大的充电电流将加快电池极板硫化影响电池寿命。最简单计算方法：电池：12V×45A=540WH 太阳能板功率=540/6/0.8(损耗)=112.5W 例4：请问2块20瓦(36片)太阳能电池板给12伏17安蓄电池充电需几个小时？一块普通的12v4AH的蓄电池，那用那两块太阳能电池板给它充电需要几小时呀？ 1.20W的太阳能板工作电压一般是17.2V,电流是1.15A。如果板子质量不错，实测电流一般在1.1A（本人测试过）。 2.假设你说的6小时光照是中午到下午这段时间，那么可以算4小时全功率发电，也就是说2块20W的板子每天可以发电2*1.1*4=8.8A 3.这样17AH的电瓶，2天可以充满；4AH的只要2小时就差不多了或者太阳能电池板总w数为20+5=25W蓄电池总w数为12v*17A=204w充满时长为204/25=8小时，4A的电池:4A*12=48w 48w/25w=1.92小时或者因为日照强度和电池容量不准的关系，精算是没必要的繁琐，估算吧，太阳能电池电流：20/12=1.7A 充电时间1：17/1.7*1.5充电常数=15小时，充电时间2：4/1.7*1.5充电常数=3.5小时， 其实你可以把两块电池和两块太阳能电池板并起来充也是一样的，充电时间3：（17AH+4AH）/（1.7*2块）*1.5充电常数=9小时，你那地方日光好的话差不多充两天。 充电没什么注意的，如果你有万用表的话，充电时常测测蓄电池两端电压，不超过14V就行放电时记得也
晶硅太阳能电池板的制作过程 1、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。 2、扩散制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。扩散一般用三氯氧磷液态源作为扩散源。把P型硅片放在管式扩散炉的石英容器内，在850---900摄氏度高温下使用氮气将三氯氧磷带入石英容器，通过三氯氧磷和硅片进行反应，得到磷原子。经过一定时间，磷原子从四周进入硅片的表面层，并且通过硅原子之间的空隙向硅片内部渗透扩散，形成了N型半导体和P型半导体的交界面，也就是PN结。这种方法制出的PN结均匀性好,方块电阻的不均匀性小于百分之十,少子寿命可大于10ms。制造PN结是太阳电池生产最基本也是最关键的工序。因为正是PN结的形成，才使电子和空穴在流动后不再回到原处，这样就形成了电流，用导线将电流引出，就是直流电。
Advances in Energy and Power Engineering 电力与能源进展, 2018, 6(4), 145-151 Published Online August 2018 in Hans. https://www.doczj.com/doc/8f3674100.html,/journal/aepe https://https://www.doczj.com/doc/8f3674100.html,/10.12677/aepe.2018.64017 Research on Solar Photovoltaic Panel Cooling and Power Generation Efficiency Daolai Cheng*, Yingxuan Fan School of Mechanical Engineering, Shanghai Institute of Technology, Shanghai Received: Jul. 12th, 2018; accepted: Aug. 3rd, 2018; published: Aug. 10th, 2018 Abstract Different cooling methods are different for reducing the temperature of solar cells and improving the efficiency of photovoltaic power generation. Combining with the related research results at home and abroad in recent years, the comparative analysis of three kinds of traditional natural cir-culation cooling, forced circulation cooling and solar photovoltaic solar-thermal cooling and on the basis of the new cooling system cooling and power generation efficiency, is obtained by simulation experiment; natural circulation cooling of the economy is very strong. The forced circulation cooling is suitable for experiment and research. The new solar photovoltaic solar thermal cooling effect is the best, especially when combined with the building. It has the advantage of unmatched conven-tional technology, but the cost is higher. Compared with the traditional PV/T system, plate type PV/T system let the temperature between working medium and solar cells lower. It can also effectively solve the PV/T system power output and heat output contradictory problem, can effectively improve the high grade transformation and utilization, suitable for promotion of development. Keywords Solar Energy, Photovoltaic Cells, Cooling Technology, Generating Efficiency 太阳能光伏电池板冷却及发电效率的研究 程道来*，范瀛轩 上海应用技术大学机械工程学院，上海 收稿日期：2018年7月12日；录用日期：2018年8月3日；发布日期：2018年8月10日 摘要 不同的冷却方式对降低太阳能电池温度、提高光伏发电效率是不同的。本文结合近年来国内外相关研究*第一作者。
