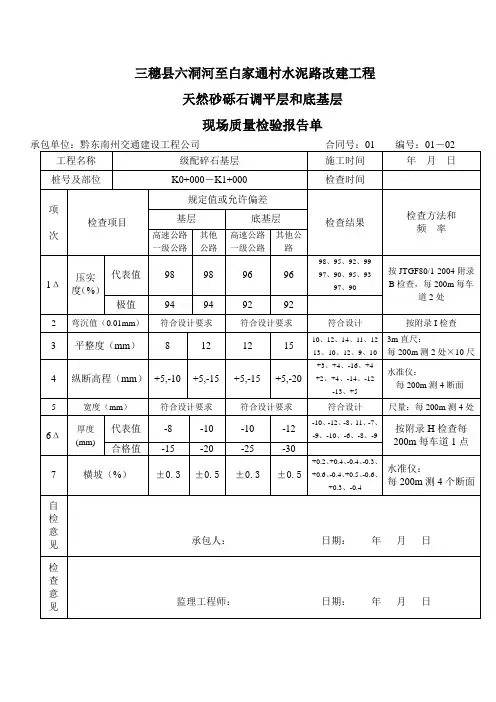

国道317线俄尔雅塘至岗托段改建公路工程项目 级配碎石垫层现场质量检验表
承包单位： 攀枝花公路桥梁工程有限公司 合同号： GM5 监理单位： 四川公路工程咨询监理公司 编 号：
检表7.12.2-3
级配碎石垫层技术要求 1、本工程级配碎石垫层施工厚度为25cm。 2、路基准备： （1）在铺筑基层前，应从填筑好的路基上将所有浮土、杂物清除干净，并严格整型和压实使其符合设计图纸要求。 （2）路床表面上的车辙或松软部分和压实不足的地方以及任何不符合规定要求的表面都应翻松、清除或掺填同类材料重新进行整修碾压。 （3）工前对路基进行复验，同时保证路基排水设施的完好。 （4）恢复中线测量：直线段每20～25m设一桩，平曲线每10～15m设一桩。 3、摊铺： （1）分层平行摊铺，每层铺设的宽度，应超出路堤的设计宽度300mm，以保证修整路基边坡后的路堤边缘有足够的压实度。 （2）采用重型振动压路机碾压时，一层压实厚度不宜超过30cm。根据所配置的压路机械，压实总厚度超过一层压实厚度时应分层摊铺，但每层压实厚度不得小于10cm。先铺的一层应经过整型和压实，并经监理工程师批准后，才能继续铺筑上层。 （3）每层的松铺厚度通过试验确定。摊铺必须用经监理工程师批准的机械进行作业，将集料按松铺厚度均匀地摊铺在规定的宽度上。 4、拌和及整型： （1）级配碎石的最大粒径不应超过31.5mm（方孔筛），压碎值不应大于26%。 碎石中不应含有粘土块、植物等有害物质，针片状颗粒总含量不应超过20%。（2）拌和结束后，其含水量应稍高于最佳含水量，以弥补碾压过程中的水分消耗。 （3）在整型过程中，必须禁止任何车辆通行。 （4）当监理工程师认为由于气候情况，运料工作会引起路床面产生破坏或车辙，或者会使材料产生污染时，则应停止运料工作。 5、压实： （1）每一层摊铺整型后，随即用经监理工程师同意的压路机在全宽上进行碾压。碾压方向均应与中心平行，其顺序是；直线段由边到中，超高段由内侧向外
施工技术交底通知单 单位工程名称：路基工程编号：
施工程序及操作要点上露一多半，写有里程编号的一面要面向路基的起始方向。 ③、根据计算结果，测设碎石垫层边线，测量出各桩位左、中、右三点高程，做好记录，计算出各桩号左右两侧的碎石垫层填筑宽度。用白灰沿边线播撒形成两条白色的边线作为填土范围的明显标记。 4）碎石料检验：碎石采用未风化的干净砾石或碎石，其最大粒径不大于50mm，含泥量不超过5%，且不含草根、垃圾等杂质。 5）填筑工艺： ①、分层填筑 布料时应根据压路机能达到的压实厚度计算卸车数量，自卸汽车运至铺筑现场，从一端开始，左右成排，前后成行等距离布置碎石。只要把布置碎石的位置和稀疏密度掌握好了，就可提高摊铺速度。 地面自然横坡或纵坡陡于1：5时，应将原地面挖成台阶，台阶宽度应满足摊铺和压实设备的需要，且不得小于1m。台阶顶作出2%～4%的内侧斜坡。 当原地面高低不平时，应先从最低处开始分层填筑，由两边向中部填筑。第一层压实厚度为25cm，铺完第一层后，铺上土工格栅后再摊铺第二层。 ②、摊平、碾压 碎石布置好以后，由平地机摊平。 碾压时，采用静压法。压实顺序应按“先两侧、后中间”进行碾压，各种压路机的最大碾压行驶速度不宜超过4km/h。碾压轮迹沿线路行与行之间压实重叠不应小于40cm，填层接近路基设计标高时，加强测量工作，以保证填筑完成后的碎石垫层的顶面宽度、高程、平整度符合设计及规范要求。碾压应满足地基系数 30 K≥130MPa,孔隙率n ≤31%。
施工程序及操作要点五、注意事项 1、根据地基情况采用碾压法压实，施工时控制最佳含水量。 2、采用级配良好砂砾料，具有良好的透水性，不含有机质、粘土块和其它有害物质。 3、施工中避免砂砾料受到污染。 六、进度要求 本项工程计划2011-1-1开工，2011-1-9结束。
目录 一、编制依据 (1) 二、设计文件要求 (1) （1）配合比要求 (1) （2）单质材料要求 (1) （3）成品合格标准要求 (1) 三、试验目的 (2) 1、验证用于正式施工的垫层生产配合比 (2) 2、确定垫层的松铺系数 (2) 3、确定垫层的施工方法 (2) 4、确定施工组织、人员等；质量检测的内容、检测频率及检测方法 (2) 四、试验段施工准备 (2) 1．机械设备配备 (2) 2、施工原材料准备 (3) 3、施工配合比 (3) 4、实验检测人员、仪器配备表 (3) 5、试验段人员配备表 (3) 五、试验段准备 (4) 六、试验段施工拟定工艺 (4) （1）拌和工艺 (4) （2）运输 (5) （3）摊铺工艺 (5) （4）松铺系数测定方法 (5) （5）碾压工艺 (6) （6）接头处理 (6) （7）检查验收 (6) （8）交通管制 (7) 七、试验报告 (7) 八、质量保证措施 (7) 九、安全、环保措施 (8)
级配碎石垫层试验段施工报审方案 一、编制依据 目前各土建单位都陆续交验了路基，我部级配碎石垫层的施工筹备工作已经结束，长双高速公路CSM02合同段级配碎石垫层试验段已经具备施工条件。级配碎石试验段的施工是为本标段内级配碎石垫层施工探索一套标准的施工方法，确定适合级配碎石垫层施工的组织方式、验证机械设备的工作效率、优化施工参数，用以指导级配碎石垫层的全面施工。现机械设备和人员已全部到场，试配比也已批准。根据长双高速公路《两阶段施工图设计》和监理程序要求，我部特编制级配碎石垫层试验段施工方案如下： 1、长春至深圳高速公路长春至双辽段路面工程CSM02标段施工合同。 2、公路工程技术规范、质量评定验收标准《公路工程无机结合料稳定材料实验规程》JTGE51-2009、《公路路面基层施工技术规范》JTJ034-2000、《公路工程质量检验评定标准第一册》JTGF80/1-2004及国家行业现行的标准、规范和规程。 3、长春至深圳高速公路长春至双辽段路面工程CSM02标段施工招标文件。 4、长春至深圳高速公路长春至双辽段路面工程CSM02标段招标图纸及施工图纸。 5、长春至深圳高速公路长春至双辽段路面工程CSM02标段补遗书和我部对业主的承诺、澄清函。 6、《吉林省高速公路施工标准化管理指南》。 二、设计文件要求 （1）配合比要求：混合料级配范围
4级配碎石垫层、底基层、基层
4 级配碎石垫层、底基层、基层 4.1 一般规定 4.1.1级配碎石结构层施工期的日最低气温应在5 C以上，严禁雨天施工。4.1.2应严格控制垫层、底基层、基层厚度和高程，其路拱和超高应符合设计要求。 4.1.3级配碎石结构层应采用集中厂拌法拌制混合料，并使用摊铺机摊铺。4.1.4级配碎石结构层应在最佳含水量下进行碾压，直到达到下列按重型击实试验法确定的要求压实度：垫层96％，底基层、基层98％。 4.1.5级配碎石结构层的压实厚度不应超过20cm。压实厚度超过上述规定时，应分层铺筑，每层最小压实厚度为10cm。严禁用薄层贴补法进行找平。分层铺筑时，每层都要做压实度检验，并应达到规定要求。 4.1.6 应合理组织施工，确保级配碎石结构层施工后能封闭交通，避免表层在车辆的行驶作用下松散。 4.2 材料要求 4.2.1集料 1、级配碎石所用石料的压碎值要求：垫层不大于30%，底基层、基层不大于26%。集料必须清洁，不含有机物、块状或团状的土块、杂物及其他有害物质。 2、用于垫层时，单个颗粒的最大粒径不应超过37.5mm，用于底基层、基层时，单个颗粒的最大粒径不应超过31.5mm。级配碎石底基层、基层集料应预先筛分成31.5mm～19mm、19mm～9.5mm、9.5mm～4.75mm及4.75mm～0mm四种规格，垫层集料应预先筛分成37.5mm～19mm、19mm～9.5mm、9.5mm～4.75mm及
4.75mm～0mm四种规格。各种规格集料中超尺寸数量不得超过10%，欠尺寸数量不得超过15%。 3、集料质量应符合表4.1的规定。 级配碎石用集料质量技术要求表4.1 注：用于垫层时，水洗法<0.075mm颗粒含量粗集料可放宽至2%，细集料可放宽至15%。 4、合成的颗粒组成应符合表4.2.2的要求，形成嵌挤型的粗级配。碎石中针片状颗粒总含量应不超过20%。 级配碎石级配组成表4.2
工程名称海港路（港西二路-东港路）道路绿化工程一标段 分部（子分部）工程 名称第二分部；排减区石宵铺筑验收部位 排碱区域石屑铺设 路北；桩号K0+000-K0+200 施工单位山东筑成建设有限公司项目经理 分包单位/ 分包项目经理/ 施工执行标准名称及编号《混凝土结构工程施工质量验收规范》GB50204-2002 施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录 主控项目1 材料质量设计要求符合设计要求 符合设计 要求2 垫层密实度设计要求符合设计要求 一般项目1 允许 偏差 表面平整度10mm 符合设计要求 符合设计 要求 2 标高±10mm 符合设计要求 3 坡度 2/1000L 且≯30mm 符合设计要求 4 厚度（20cm) <1/10h 符合设计要求 施工单位检 查 评定结果 专业工长（施工员）施工班组长 主控项目全部合格，一般项目符合规范（设计）评定要求，检查评定合格。项目专业质量检查员：年月日 监理（建设）单位验收结 论 专业监理工程师 （建设单位项目专业技术负责人）: 年月日
工程名称海港路（港西二路-东港路）道路绿化工程一标段 分部（子分部）工程 名称第二分部；排减区石宵铺筑验收部位 排碱区域石屑铺设 路北；桩号K0+200-K0+400 施工单位山东筑成建设有限公司项目经理 分包单位/ 分包项目经理/ 施工执行标准名称及编号《混凝土结构工程施工质量验收规范》GB50204-2002 施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录 主控项目1 材料质量设计要求符合设计要求 符合设计 要求2 垫层密实度设计要求符合设计要求 一般项目1 允许 偏差 表面平整度10mm 符合设计要求 符合设计 要求 2 标高±10mm 符合设计要求 3 坡度 2/1000L 且≯30mm 符合设计要求 4 厚度（20cm) <1/10h 符合设计要求 施工单位检 查 评定结果 专业工长（施工员）施工班组长 主控项目全部合格，一般项目符合规范（设计）评定要求，检查评定合格。项目专业质量检查员：年月日 监理（建设）单位验收结 论 专业监理工程师 （建设单位项目专业技术负责人）: 年月日
目录 一、适用范围 (2) 二、试验段的计划及目的 (2) 1、试验路段时间安排 (2) 2、试验区段的选择 (2) 3、试验路段的目的 (3) 4、试验段施工总结 (3) 三、编制依据及执行标准和规范 (3) 1、编制依据 (3) 2、执行标准和规范 (4) 四、工程概况及主要工程量 (4) 1、工程概况 (4) 2、主要工程量 (5) 五、施工准备 (5) 1、技术准备 (5) 2、人员准备 (5) 3、机具准备 (6) 4、材料准备 (7) 5.配合比设计准备 (8) 6.松铺系数的确定 (8) 六、施工方案 (9) 1、施工工艺流程 (9) 2、测量放样 (9) 3、混合料拌和 (10) 4、混合料运输 (11)
5、混合料摊铺 (11) 6、碾压 (12) 7、横缝的处理： (13) 8、边缘修整 (14) 9、检测 (14) 10、成品保护： (14) 七、质量保证措施 (15) 八、安全措施 (16) 1、施工机械及施工人员安全： (16) 2、交通安全： (17) 九、环保措施 (18) 十、文明施工 (18) 级配碎石垫层试验段施工方案 一、适用范围 本方案适用于广东省潮州至惠州高速公路工程TJ21合同段级配碎石垫层集中厂拌法施工。 二、试验段的计划及目的 1、试验路段时间安排 本次级配碎石垫层试验段安排在2014年11月30日。 2、试验区段的选择 本项目路线主线全长公里，沿线填挖交替，前期由于当地施工环境复杂，雨季较多，路基填、挖方进度较慢，根据目前挖方进度及路槽的现场实际交验情况，我部选择在已完成路槽交验的K112+460～K112+660段右幅选取200m进行垫层试
级配碎石底基层施工技术及质量控制要点 1、施工方案 采用中心站集中拌和即厂拌法施工，有利于保证配料的准确性和拌和的均匀性。 2、施工准备 ①、材料：粗集料应采用各种类型的岩石（软质岩石除外）轧制而成的碎石（粒径应在37.5~4.75mm之间）；细集料应采用2.36mm以下的石屑（缺乏石屑时，可以添加细砂砾或粗砂）。碎石的压碎值应不大于35%，针片状含量应不超过20%。 ②、在铺筑级配碎石底基层（垫层）前，应从填筑好的路基上将所有浮土（特别是新老路搭接处的浮土）、杂物清除干净，并严格整形和压实（填前碾压不得少于2遍）使其符合设计及规范要求。 ③、路床表面上的车辙或松软部分和压实不足的地方以及任何不符合规定要求的表面都应翻松、清除或掺填同类材料重新进行整修碾压，使其达到技术规范的相关技术要求。 ④、施工前对路基进行复验，同时保证路基排水设施的完好。 ⑤、恢复中线测量：直线段每10～20m设一桩，平曲线每5～10m设一桩。 ⑥、测量放样：根据恢复的中桩放出两边底基层设计宽度的边桩，再在边桩两则30~50cm设高程样桩，经过水准测量在样桩上做好标记。 3、施工工艺 ①、工艺流程
路基检查验收—>测量放样—>混合料拌和—>混合料运输—>混合料摊铺—>碾压—>养护 4、施工技术、程序与质量控制 A、严把路基验收关，必须严格按规范与设计要求进行路床验收，不合格的地段要进行返工处理，待处理经验收合格后方可进行底基层的施工。 B、严格按施工程序进行施工，首先必须铺筑100-200m的试验路段，根据试验段结果指标：松铺厚度（机械摊铺的极限值不得小于20cm、人工摊铺的极限值不得少于21cm）、压实机具组合及压实顺序、速度、与压实遍数、压实度的检测方法（灌砂法）等来指导底基层的施工。凡属未按施工程序报验的一律不许下道工序的施工。 C、混合料的拌和与运输：采用级配碎石混合料设计配合比进行掺配，拌和方式采用机械进行集中拌和；且必须控制好最佳含水量（正常情况下混合料的含水量应大于最佳含水量0.5~1.0%为宜），在高温季节其含水量应大于最佳含水量2-3%为宜。混合料的运输：装料时，车要有规律的移动，使混合料在装车时不致产生离析现象。且应采用大吨位自卸车进行运输，并保证足够的运输车辆从拌和场运至施工段。 D、混合料的摊铺：有条件的可采用摊铺机进行摊铺，一般情况下，可采用推土机配以平地机进行摊铺整平，且必须严格控制好松铺厚度（按试验路段结果指标）。在摊铺过程中，必须按设计标高和松铺系数来确定摊铺厚度，且必须在测量放样的样桩上挂线进行摊铺，确保填筑厚度。 E、碾压：采用18T以上压路机碾压，碾压方向均应与中心平行，其
级配碎石垫层施工 1、施工技术要点 1.1原材料经检验，各项技术质量指标符合技术规范要求 1.2混合料给配符合技术规范要求； 1.3下承层（路基、路床）必须严格验收，弯沉值，压实度等，各项质量指标符合技术规范和质量标准要求； 1.4必须通过试验路段施工，工艺质量合格，并经监理工程师审查批准后，方能进行正式规模施工； 1.5施工机械设备技术性能必须满足工程质量和进度的要求。 2、主要施工方法 2.1混合料拌和 混合料在料场集中拌和。 2.2混合料运输 装载机配合8t以上自卸汽车装运混合料至施工路段按规定卸料。 2.3推土机摊铺并初平整，路拌机再拌和1～2遍，平地机按标准横断面精平、整形。 2.4振动压路机碾压至规定标准压实度。 2.5主要施工工艺见《主要分项工程的施工工艺框图》。 3、主要施工要求 3.1级配碎石垫层施工 本合同段碎石垫层厚15~20㎝，按一层施工。 3.1.1施工准备 3.1.2 级配碎石垫层施工前，做好原路面检查清理工作，凡不合格的路段，不能铺筑级配碎石垫层。 3.1.3垫层施工前做好测量放样工作，清除原路面上的浮土、杂物，并洒水湿润。 3.1.4 检验工程用料，对不符合要求材料，进行处理，禁止使用不合格材料。 3.1.5 做好未筛分碎石和石屑（细料）的掺配试验工作，提出掺配比例和级配碎石混合料的初步的松铺系数，采用重型击实试验法，提出级配碎石混合料量大干密度和最佳含水量的试验报
告，报监理工程师批准。 3.2拌和级配碎石混合料 根据试验提供的级配碎石混合料配合比，在料场进行级配碎石混合料拌和生产，经检验合格的级配碎石混合料在料场储存。 3.3运输和摊铺级配碎石混合料 统一采用车厢容积相同的自卸汽车运料，铺料前，根据车厢容积，碎石料容重、松铺系数，在准备好的路床上用灰粉布格，装卸料时，应有专人指挥，控制每车装料数量基本相等，按划定的灰格卸料，每格一车，用推土机按松铺厚度摊开并初平，再用路拌机拌和1～2遍，用平地机整平、整形（边角部位，人工整平），达到表面平整，具有规定的路拱坡度。 3.3.1碾压 3.3.2碾压前，对已摊铺的级配碎石混合料进行表观检查，并进行含水量检测，确认拌和均匀，无粗细颗料离析现象、含水量最佳时，即可开始碾压。 3.3.3按试验路段施工总结确认的压实设备和碾太技术参数,在底垫层全宽范围内,均匀地碾压，压实度≥96%（重型击实标准）。 3.3.4质量检验 外形尺寸，靠每天的测量检查，压实度由试验室采用灌砂检验，检验频率和质量标准按招标文件技术规范要求执行。 经检验，级配碎石底垫层施工质量符合标准后，将各项质量检验报告及时整理报监理工程师审批
级配碎石报验申请表 致：安徽嘉明建设工程项目管理有限公司（监理单位） 我单位已完成了津官路K0+320-K0+460段慢车道水泥混凝土路面级配碎石右侧回填工作，现将该工程检验批资料报上，请予以审查和验收。 附：1、碎石垫层工程检验批质量验收记录表 承包单位： 项目经理： 日期：年月日 审核意见: 项目监理机构： 总/专业监理工程师： 日期: 年月日
级配碎石垫层工程检验批质量验收记录表 单位（子单位）工程名称明光市石坝镇津里村津官路改造工程 分项工程名称级配碎石垫层验收部位K0+320-K0+460段慢车道水泥混凝土路面右侧 施工单位佳伟建设集团有限公司项目经理李锐分包单位/ 分包项目经理/ 施工执行标准名称及编号CJJ1-2008《城镇道路工程施工与质量验收规范》的规定 施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录 主控项目1 地基承载力设计要求√ 2 配合比设计要求√ 3 压实系数设计要求√ 一般项目1 砂石料有机质含量（%）≤5 2 1 4 3 1 2 2 4 3 4 2 砂石料含泥量（%）≤5 3 1 3 3 3 2 2 3 4 5 3 石料粒径（mm）≤100 21 13 22 30 22 42 2 4 22 20 43 4 含水量（与最优含水量比 较）（%） ±2 2 -1 1 2 -1 -1 -2 -1 1 2 5 分层厚度（与设计要求比 较）（mm） ±50 -15 11 -8 10 2314 -8 15 -8 18 施工单位检查 评定结果 专业工长（施工员）凌佳佳施工班组长 经自检主控项目、一般项目，符合设计要求和CJJ1-2008《城镇道路工程施工与 质量验收规范》的规定，施工质量验收规范要求评定合格。 项目专业质量检查员：年月日 监理（建设）单位 验收结论 专业监理工程师： （建设单位项目专业技术负责人）：年月日
级配碎石底基层及水泥稳定碎石基层 施工技术交底 一、工程概况 绵阳市安昌河八家堰大桥工程位于绵阳市界牌镇旁边，跨越安昌河，为新建工程，起点岸连接双土地村，止点岸与飞牛坝村连接，是连接安昌河两岸科技城区块的纽带。 该工程南起高新区已建5 号路，距辽宁大道路口约167m，向北跨越安昌河至桥梁落地（起讫桩号K0+~K1+，路线全长）；其中道路及引道部分长度。 主要技术指标：道路等级：城市主干路；桥梁全长：；桥面宽度：，设计速度为60Km/h，建设规模为双向六车道；另外在南侧引桥两侧设置辅道，道路等级为城市支路，设计速度为30Km/h，其中西辅道为新建，辅道宽度10m，东辅道利用现状5号路，并顺延至滨河南路交叉口。本工程共有跨河桥梁一座，为八家堰安昌河大桥，桥长679m。
二、主要施工机械
以上大型机械为施工单位考虑总体工程进度要求和确保工程需要而作的机械进场安排，后期根据实际情况进行调整。
三、主要施工方法和技术措施第一节、施工工艺流程
级配碎石及水稳碎石基层施工工艺流程图 第二节、施工准备 1、生产准备 （1）清除前期施工路基中存在杂物，保证路基清洁。 （2）按施工总平面图修建临时水稳拌合站,设置拌合站施工便道，安装水电线路。 （3）做好排水工作，特别是在多雨时节，防止雨水和地下水浸泡路基影响路基质量，确保施工范围内的安全和施工的顺利进行。 （4）编制施工预算，准备工程材料，根据工程进度要求和现场实际情况做好材料进场计划，注明规格、数量及进场时间。 （5）订购施工需要的特殊机具，提出数量和使用时间。 （6）施工机具设备运进现场进行维修、维护和试运转。 （7）根据设计总图作好测量总控制，设置基准点，进行定位放线。 3、施工测量 （1）测量放线 用全站仪恢复道路中线，直线段每10m设一桩，平曲线段每隔
级配碎石垫层技术要求 Prepared on 22 November 2020
级配碎石垫层技术要求 1、本工程级配碎石垫层施工厚度为25cm。 2、路基准备： （1）在铺筑基层前，应从填筑好的路基上将所有浮土、杂物清除干净，并严格整型和压实使其符合设计图纸要求。 （2）路床表面上的车辙或松软部分和压实不足的地方以及任何不符合规定要求的表面都应翻松、清除或掺填同类材料重新进行整修碾压。 （3）工前对路基进行复验，同时保证路基排水设施的完好。 （4）恢复中线测量：直线段每20～25m设一桩，平曲线每10～15m设一桩。 3、摊铺： （1）分层平行摊铺，每层铺设的宽度，应超出路堤的设计宽度300mm，以保证修整路基边坡后的路堤边缘有足够的压实度。 （2）采用重型振动压路机碾压时，一层压实厚度不宜超过30cm。根据所配置的压路机械，压实总厚度超过一层压实厚度时应分层摊铺，但每层压实厚度不得小于10cm。先铺的一层应经过整型和压实，并经监理工程师批准后，才能继续铺筑上层。 （3）每层的松铺厚度通过试验确定。摊铺必须用经监理工程师批准的机械进行作业，将集料按松铺厚度均匀地摊铺在规定的宽度上。 4、拌和及整型：
（1）级配碎石的最大粒径不应超过31.5mm（方孔筛），压碎值不应大于26%。碎石中不应含有粘土块、植物等有害物质，针片状颗粒总含量不应超过20%。 （2）拌和结束后，其含水量应稍高于最佳含水量，以弥补碾压过程中的水分消耗。 （3）在整型过程中，必须禁止任何车辆通行。 （4）当监理工程师认为由于气候情况，运料工作会引起路床面产生破坏或车辙，或者会使材料产生污染时，则应停止运料工作。 5、压实： （1）每一层摊铺整型后，随即用经监理工程师同意的压路机在全宽上进行碾压。碾压方向均应与中心平行，其顺序是；直线段由边到中，超高段由内侧向外侧，依此顺序进行碾压。碾压时，后轮应重叠1/2轮宽，后轮必须超过两段的接缝处，使每个摊铺碾压层整个厚度和宽度完全均匀地压实到规定的压实度为止。压实后表面应平整、无轮迹或隆起，并有正确的断面和合适的路拱。 （2）压路机碾压速度，头两遍以采用~1.7km/h为宜，以后用 ~2.5km/h。 （3）凡在压路机具压不到的地方，用机夯夯实，直到达到规定的压实度为止。 （4）每层的压实应连续进行。 （5）应按监理工程师选定的地点进行表面平整度和厚度检查。凡超过规定允许偏差时均应返工作到合格标准。
级配碎石填筑标准化施工工艺 一、施工理念 要把级配碎石当成土工结构物来施工。要确保其强度、稳定性、耐久性，要能够抵住各种自然因素作用的影响。 二、级配碎石总体施工工艺 1）路基基床表层填筑级配碎石工艺流程宜按验收基床底层、搅拌运输、摊铺碾压、检测修整“四区段”和中线测量检验、高程测量检验、级配碎石拌合、级配碎石运输、级配碎石摊铺、级配碎石碾压、检测试验、修整养护“八流程”的施工工艺组织施工。 基床表层填筑级配碎石工艺流程图 摊铺碾压区段的长度应根据使用机械的能力和数量确定。区段的长度一般宜在100m 以上。各区段或流程只能进行该区段和流程的作业，严禁几种作业交叉进行。 2）基床表层的填筑按试验段总结的施工工艺流程组织施工， 同时在施工中， 根据实际情况不断完善施工工艺和质量控制措施，确保路基压实质量。 三、级配碎石设计标准 验收基床底层摊铺碾压区段搅拌运输阶段检测修整区段 中线测量检验高程测量检验 级配碎石拌合级配碎石运输级配碎石摊铺级配碎石碾压 修整养护检测试验
新建客货共线铁路设计暂行规定:线下设计标准：200Km/h，线上设计标准：160Km/h。 路基宽度：单线路基宽度不小于7.7米，双线路基宽度不小于12.1米（路堤12.1m；土质路堑12.1m，硬质岩石路堑12.3m），曲线段根据曲线半径不同进行加宽, 曲线半径大于6000米，曲线外侧加宽值为0.2米；R小于3500米，曲线外侧加宽0.4米；R界于二者之间，加宽0.3米； 路基形状：三角形4%横向排水坡；路肩宽度不小于1米； 路基填料：基床表层0.6米级配碎石。 过渡段级配碎石：采用倒楔形或正楔形。 四、级配碎石填筑施工标准化施工工艺 1）验收基床底层： 基床表层填筑前应检查基床底层几何尺寸，检测地基系数和孔隙率等压实 标准，对不符合标准的基床底层应进行修整，以达到基床底层验收标准。 2）测量放样： 在施工现场附近引临时水准点，严格控制标高；每10m设一桩，放中线和边线，并设置钢丝绳基准线。 3）级配碎石拌和： 级配碎石混合料用级配碎石拌和设备在拌和厂集中进行拌和，混合料需拌 和均匀，采用不同粒径的碎石和石粉，按中心试验室配合比在拌和设备内拌制
省道455线色达亚龙至甘孜县锣锅梁子段公路改建工程 级 配 碎 石 专 项 施 工 方 案 编制： 审核： 四川川交路桥工程有限公司色锣路B标项目部 二零一七年七月三十一日
级配碎石垫层专项施工方案 一、工程概况 省道455线色达亚龙至甘孜县锣锅梁子段公路改建工程，位于甘孜州色达县和甘孜县境内，是甘孜县至色达县的重要连接通道。本项目路线起于甘孜县奶龙山与A合同段段路（K54+700）相接，路线途经甘孜县奶龙山、四通达乡、炉霍县充古乡，止于甘孜县下雄乡锣锅梁子。路线全长46.81 公里。该工程主要由路基工程、涵洞工程、砌筑防护工程、路面工程、桥梁工程组成，其中路面结构采用3.5cm厚SBS-13C上面层+4cm厚AC-16C下面层+18cm厚水泥稳定碎石基层+18cm厚水泥稳定碎石底基层+15cm厚级配碎石垫层，级配碎石工程量：488259 m2,。 二、施工准备 1、准备工作 组织工程，试验人员分组进行路基交验工作，在路基表面应无离析及弹簧现象，同时路基宽度、高程、压实度、弯沉、横坡等各项检测指标应符合设计要求，软土地基地段应对工后沉降进行评定，结合沉降观测资料，确保路基连续两个月沉降速率小于规定值。 （1）前场人员配备：
（2）后场人员配备 （3）前、后场机械设备配备 （4）材料来源 碎石、砂：K76+600碎石场，水泥：四川峨胜水泥，水：饮用水，每批原材料进场后，经工地试验室自检合格后，再上报监理工程师抽检合格后，在投入生产使用。 2、原材料的基本要求及规格 碎石其颗粒组成符合下表范围： 级配碎石垫层颗粒组成范围
三、施工方案 1、级配碎石施工工艺 级配碎石施工工艺： 2、后场施工 后场所进原材料（卵石、砂）均应是经过检验合格的，计算出、碎石、水的需用量，碎石以立方计，水以立方计，在冷拌场依顺序堆码准备好。 拌和机开拌前，将冷料斗出料口开到最大，启动调速电机开关记录下转速，让级配碎石在传送带上成带状分布，截取传送带长1m范围内的级配碎石称重，重复以上步骤，使拌和机产量达到600t/h后待机。根据设计配合比，调试用水控制器，使用水达到设计要求的最佳含水量后待机，调试完毕后，试拌一次测定级配、含水量、如有误差则个别调整后再试拌，直至完全满足设计要求。另外，考虑运输途中含水量的流失，拌和时含水量应略大于最佳含水量。 3、前场施工 （1）对路床按质量检验标准验收，恢复中线，下承层必须满足相应的质量
天然级配砂石垫层施工 一、施工准备 1、施工材料 不得含有草根、树叶、塑料等有机杂物和垃圾；碎石采用粒径不大于30mm的级配碎石；砂采用中粗砂；颗粒级配良好。 2、施工机具 平板振动夯、铁碾、手推车、平头铁锹、喷水用胶管、2m靠尺、小线、钢尺等 二、施工条件 1、设置控制铺筑厚度的标志，在砖胎模边上弹出控制水平线或在基坑底钉上水平标高木橛。 2、组织有关单位共同验槽并办理隐检手续。 3、检查基坑边坡是否稳定，并清除基底的浮土和杂物。 三、工艺流程 检验砂石质量→分层铺筑砂石→洒水→夯实碾压→找平验收 四、控制要点 1、级配砂石应拌合均匀，级配合理，质量达到设计要求或规范规定。 2、分层铺筑砂石，厚度一般为15－20cm，总松铺厚度不能超过30cm，夯实后总厚度为25cm。 3、基坑平面与积水坑交接处及积水坑坡面应充分压实，施工按先深后浅的顺序进行。
4、铺筑的砂石应级配均匀。如发现砂窝或碎石成堆现象，应该将该处砂子或石子挖出，分别填入级配好的砂石。 5、洒水：根据实际情况，适当的洒水以保持砂石的最佳含水率，一般为8％～12％。 6、夯填度按照施工图纸要求不大于，边缘和转角处用人工补夯密实。 7、最后一层夯压完成后，表面应拉线找平，且要符合设计规定的标高。 五、质量标准 1、级配砂石配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。 2、分层留接茬位置正确，方法合理，接茬夯压密实，平整。 3、砂石地基的允许偏差 六、成品保护 1、回填时，应注意保护轴线桩和标高桩。 2、施工中必须保证边坡稳定，防止边坡坍塌。 3、夜间施工时，合理安排施工顺序，配备足够的照明设施，防止级配砂石不准或铺筑超厚。 4、级配砂石完成后，应连续进行上部施工，否则应适当经常洒水湿润。
高速公路路面级配碎石垫层底基层基层施工标准化指南 1.1一般规定 1.1.1配料必须准确，拌和必须均匀。 1.1.2应严格掌握垫层、底基层、基层厚度和高程，其路拱横坡应与面层一致。 1.1.3应在混合料处于最佳含水量时进行碾压，直至达到按重型击实试验法确定的要求压实度。垫层、底基层要求≥ 96%，基层要求≥ 98%。 1.1.4级配碎石垫层、底基层、基层的压实厚度不应超过 20cm。压实厚度超过上述规定时，应分层铺筑，每层的最小压实厚度为10cm。严禁用薄层贴补法进行找平。分层铺筑时，每层都要做压实度检验，并应达到规定要求。 1.1.5级配碎石垫层、底基层、基层均应采用集中厂拌法拌制混合料，并用摊铺机摊铺。 1.2材料要求 1.2.1集料 1、级配碎石所用石料的压碎值应不大于26%。 2、用于垫层、底基层时，单个颗粒的最大粒径不应超过 37.5mm，用于基层时，单个颗粒的最大粒径不应超过 31.5mm。碎石应预先筛分成3 个不同粒级，建议垫层、底基层分
37.519mm、19 9.5mm、9.5 0mm，基层分31.5 19mm、 19 9.5mm、9.5 0mm。各种粒级的超尺寸数量不得超过 10%， 欠尺寸数量不得超过15%。合成的颗粒组成应符合表1.2.1 的要求，碎石中针片状颗粒的总含量应不超过20%。 级配碎石的颗粒组成范围表1.2.1 注：集料中以下细集料有塑性指数时，小于 0.075mm 的颗粒含量不应超过5% ，且塑性指数应小于6；0.5mm 以下细集料无塑性指数时，小于0.075mm 的颗粒含量可接近高限。
3 、当细集料数量不足时，允许掺配一定比例的砂。砂应洁净、坚硬、干燥，无风化、无杂质，符合级配要求。 1.2.2水 水应洁净，不含有害物质。来自可疑水源的水应按照《公路工程水质分析操作规程》要求进行试验。 1.3混合料组成设计 1.3.1各种材料必须在使用前56 天选定。承包人应将具有代表性的样品在监理工程师确认的试验室进行材料的标准试验及混合料组成设计。 1.3.2承包人应在级配碎石混合料组成设计开始前，首先选取有代表性的样品进行下列原材料试验： 1、颗粒组成分析 2、液限和塑性指数 3、相对密度 4、含水量 5、击实试验 6、压碎值 7、针片状颗粒的含量 1.3.3混合料的组成设计步骤 1、确定各种规格料的掺配比例，使组成级配符合4.2.1 条的规定，并使形成的级配曲线是一根顺滑的曲线。其中
级配碎石垫层 市政基础设施工程 施工技术交底记录 编号: 市政施管—10 工程名称部位名称道路工程 工序名称 4%稳定粒料层交底日期 交底单位交底人接收单位施工班组接收人交底内容: 1. 本工程基层施工厚度为15cm。 2. 路基准备: (1) 在铺筑基层前，应从填筑好的路基上将所有浮土、杂物清除干净，并严格整型和压实使其符合设计图纸要求。 (2) 路床表面上的车辙或松软部分和压实不足的地方以及任何不符合规定要求的表面都应翻松、清除或掺填同类材料重新进行整修碾压。 (3) 施工前对路基进行复验，同时保证路基排水设施的完好。 (4) 恢复中线测量:直线段每20,25m设一桩，平曲线每10,15m设一桩。 3. 摊铺: (1) 分层平行摊铺，每层铺设的宽度，应超出路堤的设计宽度300mm，以保证修整路基边坡后的路堤边缘有足够的压实度。 (2) 采用重型振动压路机碾压时，一层压实厚度不宜超过20cm。根据所配置的压路机械，压实总厚度超过一层压实厚度时应分层摊铺，但每层压实厚度不得小于10cm。先铺的一层应经过整型和压实，并经监理工程师批准后，才能继续铺筑上层。 (3) 每层的松铺厚度通过试验确定。摊铺必须用经监理工程师批准的机械进行作业，将集料按松铺厚度均匀地摊铺在规定的宽度上。
4. 拌和及整型: (1) 级配碎石的最大粒径不应超过31.5mm(方孔筛)，压碎值不应大于26%。碎石中不应含有粘土块、植物等有害物质，针片状颗粒总含量不应超过20%。 (转下页) 复核人: 记录人: 年月日 市政基础设施工程 施工技术交底记录 编号: 市政施管—10 (续上页) 交底内容: (2) 拌和结束后，其含水量应稍高于最佳含水量，以弥补碾压过程中的水分消耗。 (3) 在整型过程中，必须禁止任何车辆通行。 (4) 当监理工程师认为由于气候情况，运料工作会引起路床面产生破坏或车辙，或者会使材料产生污染时，则应停止运料工作。 5. 压实: (1) 每一层摊铺整型后，随即用经监理工程师同意的压路机在全宽上进行碾压。碾压方向均应与中心平行，其顺序是;直线段由边到中，超高段由内侧向外侧，依此顺序进行碾压。碾压时，后轮应重叠1/2轮宽，后轮必须超过两段的接缝处，使每个摊铺碾压层整个厚度和宽度完全均匀地压实到规定的压实度为止。压实后表面应平整、无轮迹或隆起，并有正确的断面和合适的路拱。 (2) 压路机碾压速度，头两遍以采用1.5~1.7km/h为宜，以后用 2.0~2.5km/h。 (3) 凡在压路机具压不到的地方，用机夯夯实，直到达到规定的压实度为止。 (4) 每层的压实应连续进行。
浅谈路面级配碎石垫层的施工 市高速增从项目广州市公路工程公司 1、级配碎石垫层 级配碎石是一种古典的路面结构层，常用几种粒径不同的碎石和石屑掺配拌制而成，粗、中、小碎石集料和石屑等材料各占一定比例的混合料，且其颗粒组成符合规定的级配要求。 由于级配碎石具有良好的透水与扩散应力、承载过渡作用,且料源广泛,可就地取材,便于原材料和混合料的加工,易于机械摊铺操作,因此被广泛应用于修建 高等级公路路面垫层。级配碎石垫层主要用于增强路面结构强度，并兼顾路面结构防排水功能。如广河、增从项目均设置了15cm～20cm厚级配碎石垫层（一般路段采用15cm，中、潮湿路段采用20cm），对提高路面的使用性能具有十分重要的意义。本文对级配碎石垫层实施过程中的一些情况进行讨论。 2、原材料管理 级配碎石垫层的原材料主要由粗集料、细集料等组成。粗集料的质量控制指标主要是碎石压碎值和颗粒组成，一般粗集料的压碎值不大于30％，针片状颗粒含量不大于20%；细集料主要是控制好石屑的颗粒组成、含泥量和掺加量,保证级配连续。 为便于控制混合料的级配，材料备料时宜按4档备料，分别是：20mm～30mm碎石、10mm～20mm碎石、5mm～10mm碎石、0～5mm石屑施工管理中应根据现场进度需要，有针对性地采取措施控制原材料质量：（1）占先机、占主动、提前安排备料工作，确保各档集料按比例进场。 （2）加大抽查力度,除规范频率外,必要时增加检验频率,杜绝不合格料进入现场。 （3）按省交通厅“双标”建设做好场地硬化等拌场建设，各种原材料堆放位置合理,各料堆之间设隔料墙,防止料与料之间相混。 （4）防水、防潮。对石屑进行覆盖,防止因含水量差别较大而影响施工质量。 3、混合料的配合比设计 3.1 级配要求 级配碎石混合料典型的级配组成如表1所示。其液限应小于25%，塑性指数小于8%。结合目前应用的经验，一般可用连续型级配，对于交通量较大的宜选择用骨架密实型。 试验段施工前，施工单位及总监办试验室应进行试验，在确保强度、压实度的前提下，确定出各档集料的配合比例，合成级配应满足设计级配范围的要求。并提出最佳含水量、最大干密度等技术指标。如市高速某项目级配碎石垫层的最佳含水量为5.4%，最大干密度分别为2.301g/cm3。
级配碎石基层施工技术交底 施工级配碎石混合料在选定拌场内集中拌和后运输至施工现场，采用挖掘机、推土机、平地机等机械，人工配合机械进行摊铺成型。 施工顺序：测量放样—清理下承层（视干燥情况是否洒水湿润）→混合料拌和→混合料运输→挖掘机/推土机根据测量数据粗平→压路机由边线往中线静压2遍→平地机根据测量数据精平→人工局部修整及撒布嵌缝细料→混合料现场最佳含水量控制（视现场检测含水量是否洒水湿润）→压路机由边线往中线碾压成型→封闭养护 一、材料要求 1)碎石级配、液限及塑性指数等技术指标符合规范要求，针片状总量不应超过20%，不得含有黏土块、植物根叶、腐蚀质等有害物质。 二、施工方法 1、配合比设计 根据施工技术规范及设计要求，取工地实际使用碎石厂生产的集料委托有资质的检测单位进行检测合格并报监理工程师认生碎石设计配合比，取样试验的标准级配为3：2：2：3=（31.5-19）：（19-9.5）：（9.5-4.75）：（4.75-0），配合比并通过试验段确定材料配比设计的合理性进行适当调整并报监理工程师批准。 2、试验路段 在正式开工之前，我们将进行100米试验段的试铺，试铺段选择在经验收合格的底基层上进行，根据成功的试铺结果确定出用于施工的集料配合比例、标准的施工方法、最佳的机械组合、最佳的碾压遍数、最佳的碾压程序、最佳的人员配备、合理的摊铺速度、材料的松铺系数、每一作业段的合适长度、一次铺筑的合适厚度。 3、集料的拌和 在正式拌制混合料之前，保证所用的机械拌设备正常，使混合料的颗粒组成和含水量都达到规定的要求。我们采用装载机配料拌和，拌和场派实验员现场督拌指导，以保证混合料中各集料的比例和含水量，保证拌和质量。拌和时，把干料掺拌均匀后，再加水拌合，使混合料拌和均匀，保证出料质量。每天开始搅拌
1、施工技术要点 （1）原材料经检验，各项技术质量指标符合技术规范要求 （2）混合料给配符合技术规范要求； （3）下承层（路基、路床）必须严格验收，弯沉值，压实度等，各项质量指标符合技术规范和质量标准要求； （4）必须通过试验路段施工，工艺质量合格，并经监理工程师审查批准后，方能进行正式规模施工； （5）施工机械设备技术性能必须满足工程质量和进度的要求。 2、主要施工方法 本合同段碎石垫层厚15，按一层施工。 （1）级配碎石垫层施工前，做好原路面检查清理工作，凡不合格的路段，不能铺筑级配碎石垫层。 （2）垫层施工前做好测量放样工作，清除原路面上的浮土、杂物，并洒水湿润。 （3）检验工程用料，对不符合要求材料，进行处理，禁止使用不合格材料。 （4）做好未筛分碎石和石屑（细料）的掺配试验工作，提出掺配比例和级配碎石混合料的初步的松铺系数，采用重型击实试验法，提出级配碎石混合料量大干密度和最佳含水量的试验报告，报监理工程师批准。 3、拌和级配碎石混合料 根据试验提供的级配碎石混合料配合比，在料场进行级配碎石混合料拌和生产，经检验合格的级配碎石混合料在料场储存。 4、运输和摊铺级配碎石混合料 统一采用车厢容积相同的自卸汽车运料，铺料前，根据车厢容积，碎石料容重、松铺系数，在准备好的路床上用灰粉布格，装卸料时，应有专人指挥，控制每车装料数量基本相等，按划定的灰格卸料，每格一车，用推土机按松铺厚度摊开并初平，再用路
拌机拌和1～2遍，用平地机整平、整形（边角部位，人工整平），达到表面平整，具有规定的路拱坡度。
（1）碾压前，对已摊铺的级配碎石混合料进行表观检查，并进行含水量检测，确认拌和均匀，无粗细颗料离析现象、含水量最佳时，即可开始碾压。 （2）按试验路段施工总结确认的压实设备和碾太技术参数,在底垫层全宽范围内,均匀地碾压，压实度≥96%（重型击实标准）。 （3）质量检验 外形尺寸，靠每天的测量检查，压实度由试验室采用灌砂检验，检验频率和质量标准按招标文件技术规范要求执行。 经检验，级配碎石底垫层施工质量符合标准后，将各项质量检验报告及时整理报监理工程师审批 5、碾压 混合料经摊铺整型后，立即在摊铺全宽度范围内进行碾压。碾压时先使用12～15t压路机静压一遍，然后起振碾压，由外侧向内侧碾压，碾压时，后轮重叠1/2轮宽，碾压6~8遍，使表面无明显轮迹。压路机的碾压速度，头两遍以采用1.5~1.7km/h为宜，以后用2~2.5km/h。路面的两侧多压2遍。严禁压路机在已完成或正在碾压的路段上调头或急刹车。 碾压成型后，试验人员立即检查其压实度，如发现不合格立即补压，确保压实度达到要求。 两作业段的衔接处，应搭接拌和。第一段拌和后，留528m不进行碾压。第二段施工时，前段留下未压部分与第二段一起拌和整平后进行碾压。 混合料必须拌和均匀，没有粗细颗粒离析现象。 感谢您的支持与配合，我们会努力把内容做得更好！
皮炮高速级配碎石垫层施工工艺 1施工准备 1.1技术准备 1.1.1施工人员要熟悉施工图纸和施工现场情况，按《公路工程质量检验评定标准》（土建工程）（JTG F80/1—2004）及设计要求对路基进行验收。 1.1.2试验段已完成，试验段拟定施工方案经监理工程师签批，施工工艺、松铺系数、机械配备、人员组织、压实遍数等已得到批准。分项开工报告已批复。 1.1.3总工程师和监理工程师要向施工技术人员进行书面的一级技术、质量和安全交底。 1.1.4施工前施工技术负责人对施工人员进行全面的技术、操作、质量、安全二级交底，确保施工过程的工程质量和人身安全。 1.2 机具准备 1.2.1 配备压路机、平地机、水车、铲车等满足要求的路基修整设备。 1.2.2摊铺及碾压设备的型号和数量，按监理工程师批准的试验段总结报告中最佳机具组合配备。 1.2.3依据现场可能发生的应急事件，应配备相应的应急设备，保证施工连续、均衡。 1.3 人员准备 配备经考核合格具有上岗资格的施工、技术人员，做到熟练掌握
级配碎石均匀性、含水率、摊铺、碾压等控制要领和施工安全技术操作规程，规范施工行为。 每个摊铺作业面人员设置基本要求： 施工队长1人，技术负责人1人，质检及试验人员2人。满足施工要求且数量充足的生产辅助人员。 1.4作业条件 1.4.1下承层准备： a.检查路基的弯沉、平整度、横坡、高程、宽度、边坡等，如路基表面有松散、弹簧等现象必须进行处理。 b.路槽土清除干净，通讯预埋管、纵横排水管已完成。 c.施工段内桥头搭板与路基连接处的顺接混合料清除干净，并将搭板周围压实。 d.路基表面提前洒水湿润。 1.4.2施工便道畅通，施工现场文明施工、安全设施准备就绪，挂牌示出施工段落、施工工艺及质量检验标准。 2施工工艺 2.1 工艺流程
