谢建军材料制备工艺与设备

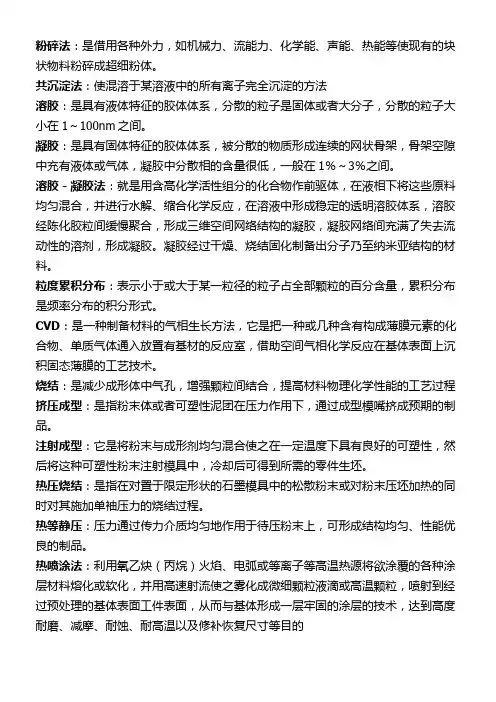

名词解释（未收录各种成型工艺的定义）
材料工艺：材料的生产工艺就是把天然原料（包括人造原料）经过物理和化学变化而变成工程上有用的原材料的工艺技术。（将任何一种材料从原料到成品的整个过程称为材料工艺过程）
材料工艺过程：任何一种材料从原料→成品的整个过程。
材料设备？
材料：人类赖以生存的物质基础。人类社会生产力水平的标志。
材料工艺任务：通过改变和控制材料的外部形态和内部结构把材料加工成人类社会所需的各种部件和成品。
材料的加工性能：即材料被加工的能力。
单晶材料液相法：直接从气体凝固或利用气相化学反应制备单晶体的方法
单晶材料固相法：在固态条件下，使异常晶粒不断长大吞并其他小晶粒而得到单晶的方法。
材料工艺性能：是指材料适应工艺而获得规定性能和外形的能力。
工艺性能的表征方法——相关法：将材料的工艺性能与一些简单的物理、化学、力学参量联系起来。
热工：就是指关于热（加热、保温和降温制度）的工程技术。
无机非金属材料：是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。
材料科学：就是研究有关材料的组成、结构与工艺流程对于材料性能与用途的影响。
水泥磨：水泥磨是指在水泥熟料中添加石膏（调节水泥的硬化时间和硬化强度）、混合料（火山灰、粉煤灰等）后进行混合均匀的简单球磨过程。
喷火口：是挡火墙与燃烧室上部窑墙之间的空间。
陶瓷（广义）：用陶瓷生产方法制造的的无机非金属固体材料和产品的通称。
陶瓷（狭义）：以粘土、长石、石英为主要原料，经过粉碎、混炼、成型、煅烧等工艺过程制得的产品。
普通（传统）陶瓷：以粘土及其他天然矿物（长石、石英等）为原料经粉碎、混合、成型、焙烧等工艺过程而制得的制品。
特种（现代）陶瓷：采用高度精选的原料，具有能精确控制的化学组成，按照便于进行结构设计及控制制造的方法进行制造、加工的，具有特殊性能的陶瓷。
功能陶瓷：具有电、光、磁以及部分化学、生物功能的多晶无机固体材料-特种陶瓷。
离子晶体：以离子键结合的晶体。金属氧化物晶体。
共价晶体：共价键结合的晶体。
玻璃相：玻璃相是陶瓷材料中原子不规则排列的组成部分，其结构类似于玻璃。
晶体相：陶瓷材料最主要的组成相; 其结构、形态、数量及分布决定了陶瓷材料的特性。
气相：坯体各成分在加热过程中发生物理、化学作用所生成的空隙。
炻器：一种介于陶器和瓷器之间的制品
生产陶瓷的原料
粘土类原料：具有可塑性且粒度小于几微米的矿物，或粒度小于几微米的层状硅酸盐矿物。
石英：自然界中的二氧化硅结晶矿物可以统称为石英。其中最纯的石英晶体统称为水晶。
粉碎：粉碎是指将大颗粒研磨或减小成小颗粒的过程。
筛分：将已经粉碎的物料，放在具有一定大小孔径的筛面上进行振动或摇动，使其分离为颗粒大小近似相等的若干部分。
造粒：将细碎后的陶瓷粉料制备成具有一定粒度（假颗粒）的坯料，使之使用于干压和半干压成型工艺，这个过程称为造粒。
坯料的陈腐：经过细磨后的坯料（可塑坯料、注浆坯料、干压坯料），陈放一段时间后可使水分均匀，性能提高，工艺上称为陈腐。
成型：成型是将制备好的坯料，用各种不同的方法制成具有一定形状和尺寸的坯体（生坯）的过程。
可塑成型：将可塑性的泥料在外力作用下发生可塑变形而制成一定形状的坯体
注射成型（传统）：利用多孔模型吸收注入其中的泥浆中的水分，在模壁上形成薄的泥层并具有模型赋予的形状，如真空注浆、离心注浆。
注射成型（广义）：所有由具有一定液态流动性和悬浮性的浆料得到坯体的成型方法，如热压注、流延成形。
干燥过程：干燥过程即将物料中的水分（分子水）去除的过程。
烧成：将干燥好的坯体放到窑或炉内加热到高温进行煅烧，通过一系列物理化学变化，形成预期的矿物组成和显微结构，从而达到固定外形并获得所预期的性能的过程。
一次烧成：即瓷釉一次烧成
二次烧成：即先素烧后施釉
棕眼和桔釉：由于釉料熔化坯体气体释放不尽造成微细针孔；
流体：液体和气体的总称
流体力学：是研究流体的科学，即根据理论力学的普遍原理，借助大量的实际资料，运用数学和实验方法来研究流体的平衡和运动规律及其实际应用的一门科学
帕斯卡定律（Pascal law）: 是流体（气体或液体）力学中，由于液体的流动性，封闭容器中的静止流体的某一部分发生的压强变化，将毫无损失地传递至流体的各个部分和容器壁。
损失压头：单位体积的窑内热气体与窑外同体积冷空气具有的损失能差。（单位体积的流体从一截面至另一截面流动时损失的总能量）
摩擦阻力：由于摩擦力造成的机械能损失。
局部阻力：由于受到某些障碍或干扰使流动方向改变造成的机械能损失。
料垛阻力：由于料垛或散料层造成的气体流动阻力损失。
其它阻力：由于气幕、燃料层、换热器管束、蓄热室格子砖等其它因素造成的气体流动阻力损失。
热流量（Q）：单位时间内，经由面积F 所传递的热量。
热流密度(q) ：在单位时间内，经由单位面积所传递的热量。
导热：指物体各部分无相对位移或不同物体的直接接触，依靠物质的分子、原子、自由电子等微观粒子热运动而进行的热量传递现象
对流：流体的宏观运动从而使各部分之间发生相对位移，冷热流体互相掺混所引起的热量传递
对流换热：由于流体在运动过程中质点发生相对位移而引起的热量转移
受迫运动换热--受外力(机械力）影响所发生的流体运动叫做受迫运动，此时所进行的热交换称为流体受迫运动换热。
自由运动换热--由于流体内部温度不同/冷热部分密度不同所引起的运动叫做自由运动，此时流体与壁面的热交换称为流体自由运动换热
辐射: 物体通过电磁波来传播能量（热）的过程。
热辐射：因物体自身温度而发出的辐射能称为热辐射.
傅里叶定律：单位时间内传递的热流量Q，与温度梯度以及垂直于导热方向的截面积F成正比：
导热系数（热导率）：表示物体内温度降度为1℃/m，单位时间内通过单位面积的热流量，它标志物质的导热能力
牛顿冷却定律：对流换热的热流（Q/q)与流体和固体壁面之间的温度差成正比。
无限空间：,指的是空间尺寸比物体的尺寸大得多的空间,物体换热的结果不致引起空间流体温度的变化.
单色辐射率ελ（T）:物体的单色辐射强度与同温度下黑体的单色辐射强度之比。
全辐射率ε（T）:物体的全辐射强度与同温度下黑体的全辐射强度之比。
单色吸收率αλ（T）：物体对投射辐射中某一特定波长辐射能的吸收百分数。
全吸收率α（T）：物体对投射辐射中全波长范围辐射能的吸收百分数。
黑体、灰体、实际物体（自己补充）
角系数：一物体1表面投射到另一物体2表面的辐射能量与该物体表面总辐射能量的比值
燃料：在燃烧过程中能过发出热量并能利用的可燃物质。
热值——1Kg或1Nm3燃料完全燃烧，燃烧产物的温度下降到室温20 ℃时放出的热量。
高位热值：1Kg或1 Nm3燃料完全燃烧，燃烧产物的温度下降到室温20 ℃，且燃烧产物中的水汽冷凝为0 ℃的水时放出的热量。Q GW （kJ/Kg or Nm3）
低位热值：1Kg或1Nm3燃料完全燃烧，燃烧产物的温度下降到室温20 ℃，且燃烧产物中的水汽冷却为20 ℃的水蒸汽时放出的热量。Q DW（kJ/Kg or Nm3）
应用基组成：按燃料应用状态进行分析所得的组成称为应用基组成，
干燥基组成：:绝对干燥燃料的组成称为干燥基组成。
可燃基组成：不考虑燃料中水分、灰分的燃料组成称为可燃基组成。
理论空气量（L0 ）：理论上燃料中的可燃成分完全燃烧所需的空气量。
理论烟气量（V0 ）：燃料与理论空气量进行完全燃烧时所得的烟气量。实际空气量（L a ）：实际燃烧过程中所加入的空气量。
实际烟气量（V a ）：燃料与实际空气量进行完全燃烧时所得的烟气量烟气组成（体积百分数）：烟气中各组成量与总烟气量的比值。
空气过剩系数α：实际空气量与理论空气量的比值。
习题集名词解释 1.冲击韧性：材料抵抗冲击载荷而不破坏的能力称为冲击韧性，以在冲击力作用下材料破坏时单位面积所吸收的能量a k表示。 2.布氏硬度：是压入法硬度试验之一，所施加的载荷与压痕表面积的比值即为布氏硬度值。 3.洛氏硬度：是压入法硬度试验之一，它是以压痕深度的大小来表示硬度值。 4.韧脆转变温度：材料的冲击韧性随温度下降而下降，在某一温度范围内a k值发生急剧下降的现象称为韧脆转变，发生韧脆转变的温度范围称为韧脆转变温度。 5.工艺性能：表示材料加工难易程度的性能。 6.金属键：金属离子通过正离子和自由电子之间引力而相互结合，这种结合键称为金属键。 7.晶格：为了研究方便，将构成晶体的原子抽象为平衡中心位置的纯粹几何点，称为结点或阵点。用一些假想的空间直线将这些点连接起来，构成一个三维的空间格架，称为空间点阵，简称为晶格或点阵。 8.晶胞：反映晶格特征的最小几何单元来分析晶体中原子排列的规律，这个最小的几何单元称为晶胞。 9.致密度：晶胞中原子本身所占有的体积与晶胞体积之比称为致密度。 10.晶体和非晶体：原子在三维空间作有规律的周期性重复排列的物质称为晶体，否则为非晶体。 11.空位：空位是指在正常晶格结点上出现了空位，空位的产生是由某些能量高的原子通过热振动离开平衡位置引起的。 12.间隙原子：间隙原子是指个别晶格间隙中存在的多余原子。间隙原子可以是基体金属原子，也可以是外来原子。 13.位错：当晶格中一部分晶体相对于另一部分晶体沿某一晶面发生局部滑移时，滑移面上滑移区与未滑移区的交界线称为位错。 14.各向异性：晶体中，由于各晶面和各晶向上的原子排列的密度不同，因而同一晶体的不同晶向和晶面上的各种性能不同，这种现象称为各向异性。 15.晶粒和晶界：多晶体中每个外形不规则的小晶体称为晶粒，晶粒之间的交界面就是晶界。 16.合金：合金是指由两种或两种以上金属元素、或金属元素与非金属元素组成的具有金属特性的物质。 17.相：金属或合金中，凡成分相同、结构相同，并与其他部分有界面分开的均匀组成部分称为相。 18.固溶体：合金的组元之间相互溶解，形成一种成分及性能均匀的、且结构与组成元素之一的晶体结构相同的固相称为固溶体。 19.固溶强化：随溶质含量增加，固溶体的强度、硬度增加，塑性、韧性下降的现象称为固溶强化，这是金属强化的重要方法之一。 20.凝固和结晶：物质从液态到固态的转变过程称为凝固。材料的凝固分为两种类型:一种是形成晶体，我们称之为结晶；另一种是形成非晶体。 21.过冷和过冷度：实际结晶温度低于理论结晶温度的现象称为过冷。理论结晶温度T0与实际结晶温度T1之差称为过冷度。 22.非自发形核：结晶过程中，依靠液体中存在的固体杂质或容器壁形核，则称
机械工程材料试题三 一、名词解释（共15分，每小题3分） 1. 奥氏体（A） 2.回复 3.固溶体 4.自然时效 5.加工硬化 二、填空题（共20分，每空1 分） 1.石墨为片状的灰口铸铁称为________铸铁，石墨为团絮状的灰口铸铁称为________铸铁，石墨为球状的灰口铸铁称为________铸铁。其中________铸铁的韧性最高，因而可以锻造。 2. 陶瓷材料中的气相是指________，在________程中形成的，它 ________了陶瓷的强度。 3.根据采用的渗碳剂的不同，将渗碳分为__________、__________和__________三种。 4.工程中常用的特殊性能钢有_________、_________、_________等。 5.金属的断裂形式有__________和__________两种。 6.金属元素在钢中形成的碳化物可分为_________、_________两类。 7.常见的金属晶体结构有____________、____________和____________三种。 三、选择题（共25分，每小题1分） 1.40钢钢锭在1000℃左右轧制，有时会发生开裂，最可能的原因是( ) A.温度过低； B.温度过高； C.钢锭含磷量过高； D.钢锭含硫量过高 2.下列碳钢中，淬透性最高的是( ) A.20钢； B.40钢； C.T8钢； D.T12钢 3.Ni在1Cr18Ni9Ti钢中的主要作用是( ) A.提高淬透性； B.固溶强化； C.扩大Fe-Fe3C相图中的γ相区； D.细化晶粒； 4.W18Cr4V钢锻造后，在机械加工之前应进行( ) A.完全退火； B.球化退火； C.去应力退火； D.再结晶退火 5.下列材料中，最适合制造机床床身的是( ) A.40钢； B.T12钢； C.HT300； D.KTH300-06 6.下列材料中，最适合制造气轮机叶片的是 A.1Cr13钢； B.1Cr17钢； C.3Cr13钢； D.4Cr13钢 7.下列材料中，最适合制造飞机蒙皮的是( ) A.ZAlSi12； B.2A50(旧牌号LD5)； C.ZAlMg10； D.2A12(旧牌号LY12) 8.下列材料中，最适合制造盛放氢氟酸容器的是( ) A.1Cr17； B.1Cr18Ni9Ti； C.聚四氟乙烯； D.SiO2 9.下列材料中，最适合制造汽车板弹簧的是( ) A.60Si2Mn； B.5CrNiMo； C.Cr12MoV； D.GCr15 10.下列材料中，最适合制造汽车火花塞绝缘体的是( ) A.Al2O3； B.聚苯乙烯； C.聚丙烯； D.饱和聚酯 11.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只 需加热到一定温度即使晶粒细化，其原因是( ) A.铁总是存在加工硬化，而铜没有； B.铜有加工硬化现象，而铁没有； C.铁在固态下有同素异构转变；而铜没有 D.铁和铜的再结晶温度不同 12.常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和( ) A.铁素体-奥氏体不锈钢； B.马氏体-奥氏体不锈钢； C.莱氏体不锈钢； D.贝氏体不锈钢 13.以下哪种铸铁的断口呈灰黑色？( ) A.马口铁； B.白口铸铁； C.麻口铸铁； D.灰铸铁

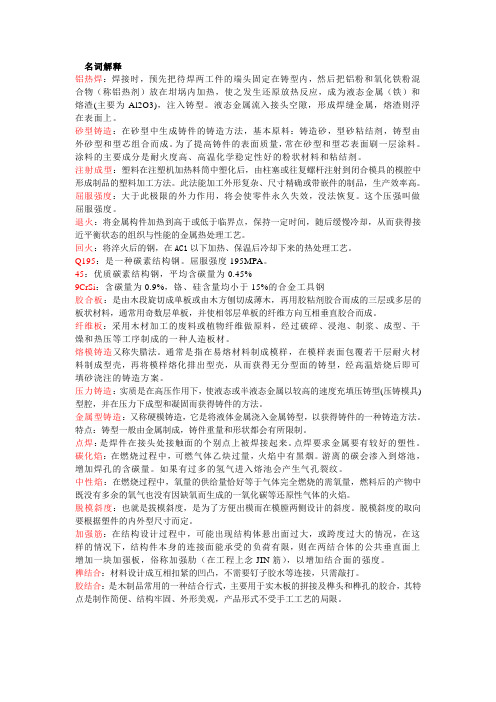

名词解释 铝热焊：焊接时，预先把待焊两工件的端头固定在铸型内，然后把铝粉和氧化铁粉混合物（称铝热剂）放在坩埚内加热，使之发生还原放热反应，成为液态金属（铁）和熔渣(主要为Al2O3)，注入铸型。液态金属流入接头空隙，形成焊缝金属，熔渣则浮在表面上。 砂型铸造：在砂型中生成铸件的铸造方法，基本原料：铸造砂，型砂粘结剂，铸型由外砂型和型芯组合而成。为了提高铸件的表面质量，常在砂型和型芯表面刷一层涂料。涂料的主要成分是耐火度高、高温化学稳定性好的粉状材料和粘结剂。 注射成型：塑料在注塑机加热料筒中塑化后，由柱塞或往复螺杆注射到闭合模具的模腔中形成制品的塑料加工方法。此法能加工外形复杂、尺寸精确或带嵌件的制品，生产效率高。屈服强度：大于此极限的外力作用，将会使零件永久失效，没法恢复。这个压强叫做屈服强度。 退火：将金属构件加热到高于或低于临界点，保持一定时间，随后缓慢冷却，从而获得接近平衡状态的组织与性能的金属热处理工艺。 回火：将淬火后的钢，在AC1以下加热、保温后冷却下来的热处理工艺。 Q195：是一种碳素结构钢。屈服强度195MPA。 45：优质碳素结构钢，平均含碳量为0.45% 9CrSi：含碳量为0.9%，铬、硅含量均小于15%的合金工具钢 胶合板：是由木段旋切成单板或由木方刨切成薄木，再用胶粘剂胶合而成的三层或多层的板状材料，通常用奇数层单板，并使相邻层单板的纤维方向互相垂直胶合而成。 纤维板：采用木材加工的废料或植物纤维做原料，经过破碎、浸泡、制浆、成型、干燥和热压等工序制成的一种人造板材。 熔模铸造又称失腊法。通常是指在易熔材料制成模样，在模样表面包覆若干层耐火材料制成型壳，再将模样熔化排出型壳，从而获得无分型面的铸型，经高温焙烧后即可填砂浇注的铸造方案。 压力铸造：实质是在高压作用下，使液态或半液态金属以较高的速度充填压铸型(压铸模具)型腔，并在压力下成型和凝固而获得铸件的方法。 金属型铸造：又称硬模铸造，它是将液体金属浇入金属铸型，以获得铸件的一种铸造方法。特点：铸型一般由金属制成，铸件重量和形状都会有所限制。 点焊：是焊件在接头处接触面的个别点上被焊接起来。点焊要求金属要有较好的塑性。碳化焰：在燃烧过程中，可燃气体乙炔过量，火焰中有黑烟。游离的碳会渗入到熔池，增加焊孔的含碳量。如果有过多的氢气进入熔池会产生气孔裂纹。 中性焰：在燃烧过程中，氧量的供给量恰好等于气体完全燃烧的需氧量，燃料后的产物中既没有多余的氧气也没有因缺氧而生成的一氧化碳等还原性气体的火焰。 脱模斜度：也就是拔模斜度，是为了方便出模而在模膛两侧设计的斜度。脱模斜度的取向要根据塑件的内外型尺寸而定。 加强筋：在结构设计过程中，可能出现结构体悬出面过大，或跨度过大的情况，在这样的情况下，结构件本身的连接面能承受的负荷有限，则在两结合体的公共垂直面上增加一块加强板，俗称加强肋（在工程上念JIN筋），以增加结合面的强度。 榫结合：材料设计成互相扣紧的凹凸，不需要钉子胶水等连接，只需敲打。 胶结合：是木制品常用的一种结合行式，主要用于实木板的拼接及榫头和榫孔的胶合，其特点是制作简便、结构牢固、外形美观，产品形式不受手工工艺的局限。
习题集名词解释 1.30. 奥氏体：碳在γ-Fe中的间隙固溶体称为奥氏体。 2.52. 奥氏体化：将钢加热到临界温度以上使组织完全转变为 奥氏体的过程。 3. B 2.布氏硬度：是压入法硬度试验之一，所施加的载荷与压 痕表面积的比值即为布氏硬度值。 4. B 3 5.变质处理：变质处理又称孕育处理，是一种有意向液 态金属中加入非自发形核物质从而细化晶粒的方法。 5. B 43.变形织构：由于塑性变形的结果而使晶粒具有择优取 向的组织叫做“变形织构”。 6. B 53.本质晶粒度：在规定条件下（930±10℃，保温3～8h） 奥氏体的晶粒度称为奥氏体本质晶粒度，用以评定刚的奥氏体晶粒长大倾向。 7. C 1.冲击韧性：材料抵抗冲击载荷而不破坏的能力称为冲击 韧性，以在冲击力作用下材料破坏时单位面积所吸收的能量ak表示。 8. C 54.残余奥氏体：多数钢的Mf点在室温以下，因此冷却到 室温时仍会保留相当数量未转变的奥氏体，称之为残余（留）奥氏体，常用′或A′来表示。 9. C 57.淬火：所谓淬火就是将钢件加热到Ac3（对亚共析钢） 或Ac1（对共析和过共析钢）以上30～50℃，保温一定时间后快速冷却（一般为油 10.冷或水冷）以获得马氏体（或下贝氏体）组织的一种工艺操 作。 11.C 59.淬透性：指钢在淬火时获得淬硬层（也称淬透层）深 度的能力。 12.C 60.淬硬性：淬硬性是指钢淬火后所能达到的最高硬度， 即硬化能力。它主要取决于马氏体的硬度和马氏体、碳化物和残余奥氏的相对量及其组织形态。马氏体的硬度取决于马氏体的含碳量。 13.D 58.等温淬火：将加热的工件放入温度稍高于Ms点的硝盐 浴或碱浴中，保温足够长的时间使其完成贝氏体转变，获得下贝氏体组织。 14.E 70二次硬化：含W、Mo和V等元素的钢在回火加热时由 于析出细小弥散分布的碳化物以及回火冷却时残余奥氏体 转变为马氏体，使钢的硬度不仅不降低，反而升高的现象。 15.E 33.二次渗碳体：从奥氏体中析出的渗碳体，称为二次渗碳 体。二次渗碳体通常沿着奥氏体晶界呈网状分布。 16.F 22.非自发形核：结晶过程中，依靠液体中存在的固体杂质 或容器壁形核，则称为非自发形核，又称非均匀形核。17.G 26.杠杆定律：即合金在某温度下两平衡相的重量比等于 该温度下与各自相区距离较远的成分线段之比。在杠杆定律中，杠杆的支点是合金的成分，杠杆的两个端点是所求的两平衡相（或两组织组成物）的成分。这种定量关系与力学中的杠杆定律完全相似，因此也称之为杠杆定律。 18.G 28.共晶转变：在恒温下一定成分的液体同时结晶出两种 成分和结构都不相同的固相的转变过程。 19.G 82.固溶处理：经加热保温获得单一固溶体，再经快速冷
机械工程材料 1 .室温下，金属晶粒越细，则强度越高、塑性越高。() 2 ?因为体心立方晶格与面心立方晶格具有相同数量的滑移系，所以两种晶体的塑性变形能力完全相同。() 3?间隙固溶体一定是无限固溶体。() 4 ?铁素体的本质是碳在a-Fe中的间隙相。() 5?在铁碳合金平衡结晶过程中，只有碳质量分数为4.3%的铁碳合金才能发生共晶反应。 6 ?高合金钢既具有良好的淬透性，也具有良好的淬硬性。() 7 .钢的淬透性高，则其淬透层的深度也越大。() 8 ? T8钢比T12和40钢有更好的淬透性。() 9 ?灰铸铁可以经过热处理改变基体组织和石墨形态。() 10. 齿轮渗碳用钢常采用低碳钢。() 是非题 1 ? (V) 2 ? ( X ) 3 ? ( X ) 4 ? ( V) 5 ? ( X ) 6 ? ( X ) 7 ? (V) 8 ? (V) 9 ? ( X)10 ? ( V) 1. _________________________________________________ 金属结晶时，冷却速度越快，其实际结晶温度将 _______________________________________________ a ?越高； b ?越低； c ?越接近理论结晶温度 2 ? a —Fe是实际原子数为 _________ 。 a ? 2; b ? 4; c ? 6 3 ?固溶体的晶体结构___________ 。 a ?与溶剂相同； b ?与溶质相同； c ?为其他晶型 4?间隙相的性能特点是_____________ 。 a ?熔点高、硬度低； b ?硬度高、熔点低； c ?硬度高、熔点高 5. __________________________________ 金属的加工硬化现象将导致。 a. 强度降低，塑性提高； b.强度提高，塑性降低；c ?强度降低，塑性降低 6 ?用下述三种方法制成齿轮，____________ 种方法较为理想。 a.用厚钢板切出圆饼，再加工成齿轮； b.由粗钢棒切下圆饼，再加工成齿轮; 圆棒锻成圆 c.由 饼，再加工成齿轮 7.钢中含硫量过高的最大危害是造成__________________ 。 a.热脆； b.冷脆； c.氢脆 8 ?奥氏体是___________ 。
名词解释 2表观密度：表观密度是指材料在自然状态下（长期在空气中存放的干燥状态）， 单位体积的干质量 4密实度：指材料体积内被固体物质所充实的程度。密实度与孔隙率之和为1 6填充率：指在某堆积体积中，被散粒或粉状材料的颗粒所填充的程度程度。 8材料的含水率：材料中所含水的质量与干燥下状态下材料的质量之比 10耐水性材料长期在饱水作用下不破坏，其强度也不显著降 低的性质称为耐水性 12抗冻性：材料在吸水饱和的状态下，能经受多次冻融循环（冻结和融化）作用而不破坏，同时也不严重降低强度的性质称为抗冻性 14材料的憎水性：材料与水接触时不能被水润湿的性质成为憎水性 16材料的耐久性：是指材料在物理化学生物等因素作用下，能经久不变质不破坏，而尚能保持原有的性能。 18材料的塑性变形材料在外力作用下，当应力超过一定限值后产生显著变形，且不产生裂缝或发生断裂，外力取消后，仍保持变形后的形状和尺寸的性质称为塑性。这种不能恢复的变形称为塑性变形，属于不可逆变形。 20材料的脆性当外力达到一定限度后，材料突然破坏，且破坏时无明显的塑性变形，材料的这种性质称为脆性 软化系数=材料在吸水饱和状态下的抗压强度/材料在干燥状态下的抗压强度11.胶凝材料：指土木工程材料中，经过一系列物理，化学作用，能够散粒状或 块状材料粘结成整体材料。 12.水硬性胶凝材料：既能在空气中硬化，还能更好地在水中硬化，保持并发展其强度的无机胶凝材料。 13. β型半水石膏：β—CaSO4·1/2H2O 14.过火石灰：指石灰生产时局部煅烧温度过高，在表面有熔融物的石灰。 15.石灰陈伏：陈伏是指石灰膏在储灰坑中放置14天以上的过程。 16.普通水泥：凡由硅酸盐水泥熟料5%~20%的混合材料及适量石膏磨细制成的水硬性胶凝材料，称为普通水泥。 17.火山灰水泥：在硅酸盐水泥熟料中，按水泥成品质量均匀地加入20~50%火山灰质混合材料，再按需要加入适量石膏磨成细粉，所制成的水硬性胶凝材料称为火山灰水泥。 18.水泥活性混合材料：在生产水泥时，为改善水泥性能，调节水泥标号，而加到水泥中去的人工的和天然的矿物材料。 19.水泥初凝时间：为水泥加入水拌合起，至水泥浆开始失去塑性需要的时间。 20.水泥标准稠度用水量：水泥达到标准稠度时所需的加水量（试杆沉入净浆并距地板6±1mm或试锥下沉深度为28±2mm。） 21.水泥细度：表示水泥被磨细的程度或水泥分散度的指标。 22.水泥标准养护条件：温度20摄氏度±1摄氏度，相对湿度大于90%。 23.水泥的凝结： 24.水泥石的软水侵蚀：不含或仅含少量重碳酸盐的水称为软水，当水泥石长期与软水接触，水化产物将按其稳定存在所必须的平衡Ca(OH)2浓度的大小，一次逐渐溶解，从而造成水泥的破坏。 25.活性混合材料的激发剂：Ca(OH)2和石膏的存在使活性混合材料的潜在活性得
《机械工程材料》 基础篇 一：填空 1. 绝大多数金属具有体心立方、面心立方、和密排立方三种类型，α－Fe是体心立方类型，其实际原子数为 2 。 2．晶体缺陷有点缺陷、线缺陷、和面缺陷。 3．固溶体按溶质原子在晶格位置分为置换固溶体、间隙固溶体。 4．铸造时常选用接近共晶成分（接近共晶成分、单相固溶体）的合金。5．金属的塑性变形对金属的组织与性能的影响晶粒沿变形方向拉长，性能趋于各向异性、晶粒破碎，位错密度增加，产生加工硬化、织构现象的产生。6．金属磨损的方式有粘着磨损、磨粒磨损、腐蚀磨损。 7.金属铸件否（能、否）通过再结晶退火来细化晶粒。 8．疲劳断裂的特点有应力低于抗拉极限也会脆断、断口呈粗糙带和光滑带、塑性很好的材料也会脆断。 9．钢中含硫量过高的最大危害是造成热脆。 10．珠光体类型的组织有粗珠光体、索氏体、屈氏体。 11．正火和退火的主要区别是退火获得平衡组织；正火获得珠光体组织。 12. 淬火发生变形和开裂的原因是淬火后造成很大的热应力和组织应力。 13. 甲、乙两厂生产同一批零件，材料均选用45钢，甲厂采用正火，乙厂采用调质，都达到硬度要求。甲、乙两厂产品的组织各是铁素体＋珠光体、回火索氏体。 14．40Cr，GCr15，20CrMo，60Si2Mn中适合制造轴类零件的钢为 40Cr 。15．常见的普通热处理有退火、正火、淬火、回火。 16．用T12钢制造车刀，在切削加工前进行的预备热处理为正火、 球化退火。 17．量具钢加工工艺中，在切削加工之后淬火处理之前可能的热处理工序为调质（退火、调质、回火）。 18．耐磨钢的耐磨原理是加工硬化。 19．灰口铸铁铸件薄壁处出现白口组织，造成切削加工困难采取的热处理措施为高温退火。 20、材料选择的三原则一般原则，工艺性原则，经济性原则。 21．纯铁的多晶型转变是α-Fe→γ-Fe→δ-Fe 。 22．面心立方晶胞中实际原子数为 4 。 23．在立方晶格中，如果晶面指数和晶向指数的数值相同时，那么该晶面与晶向间存在着晶面与晶向相互垂直关系。 24．过冷度与冷却速度的关系为冷却速度越大过冷度越大。 25．固溶体按溶质原子在晶格中位置可分为间隙固溶体、置换固溶体。26．金属单晶体滑移的特点是滑移只能在切应力下发生、滑移总是沿原子密度最大的晶面和晶向进行、滑移时必伴随着晶体向外力方向转动。 27．热加工对金属组织和性能的影响有消除金属铸态组织的缺陷、改变内部夹杂物的形态与分布。
光学显微部分 1.图像分析法主要用于研究材料结构特征分析。 2.衍射法主要用于研究材料的结晶相及晶格常数。 3.成分谱分析主要用于研究测定材料的化学成分。 4.光学显微镜按照成像原理可分为几何光学显微镜，物理 光学显微镜，信息转换显微镜。 5.光的波粒二象性：按照量子理论，光能量是由一束具有 极小能量的微粒即“光子”不连续的输送着，表明光具有微粒与波动的双重性，即波粒二象性。 6.自然光（普通光源发出的光波）振动方式：垂直于光的 传播方向的平面内任意振动 7.偏振光振动方式：只在垂直于光的平面内的某一方向振 动（自然光经过某些物质的反射、折射、吸收或其他方 法，使它只保留某一固定方向的光振动） 8.光性均质体：光波在各向同性介质中传播时，其速度与 振动方向均不会改变，因而只有一个折射率值 9.光性非均质体：传播速度随振动方向不同而改变，因而 折射率值有多个，一般发生双折射现象，即自然光分解成两束偏振光。 10.等轴晶系矿物和非晶质物质属于光性均质体。 11.中级晶族和低级晶族矿物属于光性非均质体。 12.数值孔径为N.A. = n sin θ（n：镜头介质折射率θ：光 圈半角孔径），数值孔径表征了物镜的聚光能力，放大 倍数越高的物镜数值孔径越大；对于同一放大倍数的物镜，数值孔径越大则分辨率越高 13.正交偏光镜：下偏光镜和上偏光镜联合使用，并且两偏 光镜的振动面处于相互垂直位置。 14.如果在正交偏光镜的物台上不放置任何晶体光片时，视 域是黑暗的，为什么？ 因为：光通过下偏光镜，其振动方向被限制在下偏光镜的振动面PP内，当PP方向振动的光到达上偏光镜AA时，由于两振动方向互相垂直，光无法通过上偏光镜，所以视场暗。 15.消光现象：晶体在正交偏光镜下呈现黑暗的现象，称为 消光现象。 16.全消光现象：均质体以及非均质体垂直光轴切片，不改 变偏振方向 17.四次消光：非均质光率体切面均为椭圆，则椭圆长、短 半径四次重合消光，其余则有部分光通过。 18.四次消光是非均质体的特征。 19.偏光显微镜属于透射显微镜，用于透明晶体的观察。 20.金相显微镜属于反射式显微镜，用于不透明物体的研 究。 21.光学显微镜分辨率的极限 22.显微分析分辨率：仪器分辨两个物点的本领。仪器能分 辨两个物点间的距离或角度越小，则分辨率越大。 23.分辨率极限：最临近两个物点间的距离以及角度 24.瑞利判据 瑞利判据相邻物体的距离为r 25.提高分辨率的途径：更短的波长、更大的折射率、增大 孔径角 衍射部分 5、X射线的产生原理：凡是高速运动的电子流或其他高能辐射流（如γ射线、X射线、中子流）被突然减速时均能产生X射线。 6、X射线管原理：钨丝发热释放电子，电子在电场作用下加速，高速轰击阳极靶，电子突然减速，产生X射线及热能，X射线通过窗口射出为实验所用。 7、X射线谱由两部分叠加而成，即连续谱和特征谱。 8、连续谱的产生：由于阴极产生的电子数量巨大，这些能量巨大的电子撞向阳极靶的撞击条件和碰撞时间不一致，因而所产生的电磁辐射各不相同，所以产生了各种波长的连续谱。 9、连续谱的强度随波长连续变化。 10、特征谱的波长一定、强度很大。 11、特征谱的产生：当管电压超过一定值V k（激发电压）时才会产生，只取决于光管的阳极靶材料，不同的靶材具有其特有的特征谱线。特征谱线又称为标识谱，即可以来标识物质元素。 12、为什么特征X射线的波长为一定值？对于某一固定物质，各原子能级所具有的能量是固定的，跃迁时所转化成的光子能量为一定值，根据原子结构壳层理论，所产生的特征X射线的波长也为一定值。 15、吸收限：μm与λ关系曲线中出现的跃增，是原子所俘获的光子量恰好等于该原子某壳层(K，L，M…)电子的结合能，光子被物质大量吸收，吸收系数就发生突增。在曲线的突变点处的波长称为吸收限。 7、外标法原则上只适用于两相物质系统的含量测试；内标法适用于多相体系。 电子显微部分 8、电磁透镜的分辨本领主要由衍射效应和球差决定。 9、电磁透镜的几何像差：由于透镜磁场几何形状上的缺陷而造成的像差。又可分为球差与像散。 色差：由于电子波的波长或能量发生一定幅度的改变而造成的像差。 10、球差：是由于电磁透镜磁场的近轴区与远轴区对电子束的会聚能力的不同而造成的。一个物点散射的电子束经过具有球差的电磁透镜后并不聚在一点，所以像平面上得到一个弥散圆斑，在某一位置可获得最小的弥散圆斑，成为弥散圆。还原到物平面上，则半径为 rs=1/4 Cs α3 rs 为半径，Cs为透镜的球差系数，α为透镜的孔径半角。所以减小透镜的孔径半角可减少球差。 像散：是由于透镜磁场不是理想的旋对称磁场而引起的。可减小孔径半角来减少像散。 电磁透镜的聚焦原理：通电的短线圈就是一个简单的电磁透镜，它能造成一种轴对称不均匀分布的磁场。穿过线圈的电子在磁场作用下将作圆锥螺旋近轴运动。而一束平行于主轴的入射电子通过电磁透镜时将被聚焦在主轴的某一点。 1、透射电镜主要由电子光学系统、电源系统、真空系统、 操作控制系统四部分组成。 2、透射电镜中电子枪的作用是产生电子束 3、透射电镜中聚光镜的作用是会聚电子束。 透射电镜的分辨本领取决于物镜的分辨本领。 4、电子衍射基本公式的推导 5、选区电子衍射：是指在物镜像平面上放置一个光阑(选 区光阑)限定产生衍射花样的样品区域，从而分析该微 区范围内样品的晶体结构特性。 6、扫描电镜的特点 7、扫描电镜成像的六种物理信号概念 8、背散射电子随样品原子序数增大而增多 9、二次电子形貌像中图像显示亮的部分对应试样的凸起 处。 10、二次电子形貌像中图像显示暗的部分对应试样的凹处。 11、吸收电子随样品原子序数增大而减少。 12、样品的质量厚度越大，透射系数越小，吸收系数越大。 13、扫描电镜的构造：六个系统组成：电子光学系统（镜筒）、 扫描系统、信号收集系统、图像显示和记录系统、真空 系统和电源系统。
谢建军材料制备工艺与设备 名词解释（未收录各种成型工艺的定义） 材料工艺：材料的生产工艺就是把天然原料（包括人造原料）经过物理和化学变化而变成工程上有用的原材料的工艺技术。（将任何一种材料从原料到成品的整个过程称为材料工艺过程） 材料工艺过程：任何一种材料从原料→成品的整个过程。 材料设备？ 材料：人类赖以生存的物质基础。人类社会生产力水平的标志。 材料工艺任务：通过改变和控制材料的外部形态和内部结构把材料加工成人类社会所需的各种部件和成品。 材料的加工性能：即材料被加工的能力。 单晶材料液相法：直接从气体凝固或利用气相化学反应制备单晶体的方法 单晶材料固相法：在固态条件下，使异常晶粒不断长大吞并其他小晶粒而得到单晶的方法。 材料工艺性能：是指材料适应工艺而获得规定性能和外形的能力。 工艺性能的表征方法——相关法：将材料的工艺性能与一些简单的物理、化学、力学参量联系起来。 热工：就是指关于热（加热、保温和降温制度）的工程技术。 无机非金属材料：是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。 材料科学：就是研究有关材料的组成、结构与工艺流程对于材料性能与用途的影响。 水泥磨：水泥磨是指在水泥熟料中添加石膏（调节水泥的硬化时间和硬化强度）、混合料（火山灰、粉煤灰等）后进行混合均匀的简单球磨过程。 喷火口：是挡火墙与燃烧室上部窑墙之间的空间。 陶瓷（广义）：用陶瓷生产方法制造的的无机非金属固体材料和产品的通称。 陶瓷（狭义）：以粘土、长石、石英为主要原料，经过粉碎、混炼、成型、煅烧等工艺过程制得的产品。 普通（传统）陶瓷：以粘土及其他天然矿物（长石、石英等）为原料经粉碎、混合、成型、焙烧等工艺过程而制得的制品。
工程材料及成形技术作业题库 一. 名词解释 1.间隙固溶体：溶质原子溶入溶剂晶格间隙所形成的固溶体。 2.过冷度：理论结晶温度与实际结晶温度之差。 3.同素异构性：同一合金在不同温度下晶格类型不同的现象。 4.晶体的各向异性：金属各方向的具有不同性能的现象。 5.枝晶偏析：结晶后晶粒内成分不均匀的现象。 6.本质晶粒度：奥氏体晶粒长大的倾向。 7.淬透性：钢淬火时获得淬硬层深度的能力。 8.淬硬性：钢淬火时得到的最大硬度。 9.临界冷却速度：奥氏体完全转变成马氏体的最低冷却速度。 10.热硬性：钢在高温下保持高硬度的能力。 11.时效强化：经固溶处理后随着时间的延长强度不断提高的现象。 12.形变强化：由于塑性变形而引起强度提高的现象。 13.调质处理：淬火+高温回火得到回火索氏体的热处理工艺。 14.变质处理：在浇注是向金属液中加入变质剂，使其形核速度升高长大速度减低，从而实现细化晶粒的处理工艺。 15.顺序凝固原则：铸件时使金属按规定从一部分到另一部分逐渐凝固的原则。 16.孕育铸铁：经过孕育处理的铸铁。 二. 判断正误并加以改正 1.细化晶粒虽能提高金属的强度,但增大了金属的脆性.（×） 2.结构钢的淬透性,随钢中碳含量的增大而增大. （×） 3.普通低合金结构钢不能通过热处理进行强化。（√） 4. 单晶体必有各向异性. （√） 5. 普通钢和优质钢是按其强度等级来区分的. （×） 6. 过热钢经再结晶退火后能显著细化晶粒. （×） 7. 奥氏体耐热钢也就是奥氏体不锈钢。（√） 8. 马氏体的晶体结构和铁素体的相同. （×） 9. 面心立方金属的塑性比体心立方金属的好. （√） 10. 铁素体是置换固溶体. （×） 11. 晶界是金属晶体的常见缺陷. （√） 12. 渗碳体是钢中常见的固溶体相. （×） 13. 金属的塑性变形主要通过位错的滑移进行.（√） 14. 金属在进行热加工时，不会产生加工硬化现象. （√） 15. 上贝氏体的韧性比下贝氏体的好 . （×） 16. 对过共析钢工件进行完全退火可消除渗碳体网. （×） 17. 对低碳低合金钢进行正火处理可提高其硬度. （√） 18. 淬火获得马氏体的必要条件之一是其淬火冷却速度必须小于Vk. （×） 19. 高锰钢在各种条件下均能表现出良好的耐磨性. （×） 20. 无限固溶体必是置换固溶体. （√） 21. 金属的晶粒越细小,其强度越高,但韧性变差. （×） 22. 所谓临界冷却速度就是指钢能获得完全马氏体组织的最小冷却速度. （√）
1．刚度材料抵抗弹性变形的能力。 2．抗拉强度材料抵抗最大均匀塑性变形的能力。3．屈服强度材料抵抗微量塑性变形的能力；或材料在屈服（开始产生明显塑性变形）时的应力。 4．塑性断裂前材料产生塑性变形的能力。5．疲劳（疲劳断裂）工件在交变应力作用下，其工作应力往往低于屈服强度，所产生的脆性断裂现象。 6．硬度材料表面抵抗局部微量塑性变形的能力。 晶体结构 1．晶胞晶胞是能代表晶格中原子排列规律的最小几何单元。 2．晶格晶格是描述晶体中原子排列规律的空间格子。 3．致密度晶胞中原子体积与晶胞体积的比值。4．多晶体多晶体是由许多晶格方位彼此不同的小晶体（晶粒）组成的晶体。5．晶体各向异性晶体中不同晶面或晶向上的原子密度不同，从而造成晶体不同方向上的性能不同的现象。 合金 1．．同素异构转变固态金属的晶格结构随温度改变而改变的现象。 2．过冷度理论结晶温度与实际结晶温度之差。3．相在合金中，具有同一化学成分、同一晶体结构，且有界面与其它部分分开的均匀组成部分。 4．固溶体溶质原子溶入溶剂晶格中所形成的固相。 5．间隙固溶体溶质原子溶入溶剂晶格的间隙中形成的固溶体。 6．置换固溶体溶质原子代替溶剂晶格结点上的某些原子所形成的固溶体。 7．间隙相D非/D金小于0.59，具有简单晶格的金属化合物。 8．晶内偏析（枝晶偏析）固溶体合金冷速较快时，形成在一个晶粒内化学成分不均匀的现象。9．相图（平衡图）相图是表示不同成分的合金在不同温度下各相之间平衡存在的关系图解。 10．固溶强化通过溶入溶质元素形成固溶体，从而使材料的强度、硬度提高的现象，称为固溶强化。 11．细晶强化金属的晶粒愈细小，其强度、硬度愈高，这种现象称为细晶强化。塑性变形 1．滑移在切应力作用下，晶体中的一部分沿着一定晶面、晶向相对于另一部分的滑动。 2．滑移系晶体中的一个滑移面及其上的一个滑移方向构成一个滑移系。3．加工硬化金属经冷塑性变形后，强度、硬度升高，塑性、韧性降低的现象。4．再结晶冷变形金属加热到再结晶温度以上，通过形核长大，使畸变晶粒变成 无畸变等轴晶粒的过程 5．形变织构金属 经大量塑性变形后，由于晶体转 动造成各个晶粒中的某些位向 大致趋向一致的现象。 6．热加工纤维组织金属 中的夹杂物及枝晶偏析经塑性 变形后沿变形方向分布，呈纤维 状，这种组织称纤维组织 7．热（压力）加工金属 在再结晶温度以上进行的压力 加工。 8．冷（压力）加工金属 在再结晶温度以下进行的压力 加工。 铁碳相图 1．铁素体碳溶 于α铁中形成的间隙固容体 2．渗碳体具有 复杂晶格的间隙化合物。 3．奥氏体碳溶 于γ－Ｆｅ中的间隙固溶体。 4．珠光体由铁 素体与渗碳体两相组成的片层 状机械混合物。 5．高温莱氏体由奥 氏体与渗碳体两相组成的机械 混合物。 6．热脆性钢中 FeS与Fe 形成的低熔点共晶体 （在Ａ晶界上）在锻压时熔化而 导致钢材沿晶界开裂的现象。 7．冷脆性磷溶 入铁素体中,产生固溶强化的同 时急剧降低钢室温下的韧性和 塑性的现象. 9．碳钢含碳量 小于2.11%,并且含少量硅,锰,磷, 硫等杂质元素的铁碳合金. 热处理 1．奥氏体的实际晶粒度在 具体加热条件下（温度、时间） 奥氏体的晶粒大小。 2．过冷奥氏体当 奥氏体冷至临界点以下，尚未开 始转变的不稳定的奥氏体。 3．残余奥氏体过 冷奥氏体向马氏体转变时，冷至 室温或Mf点，尚未转变的奥氏 体。 4．索氏体是 过冷奥氏体在A1 ~ 650℃之间 形成的，由铁素体与渗碳体两相 组成的细片状机械混合物。 5．屈氏体是 过冷奥氏体在650~600℃之间 形成的，由铁素体与渗碳体两相 组成的极细片状机械混合物。 6．马氏体由 过冷奥氏体在Ms~Mf 间形成 的，碳在α－Ｆｅ中的过饱和固 溶体。 7．退火将 钢加热至适当温度、保温后，缓 慢冷至室温，以获得接近平衡状 态组织的热处理工艺。 8．正火将 钢加热至Ac3或Accm以上， 保温后空冷的热处理工艺。 9．淬火将 钢加热至Ac3或Ac1以上,保温 后以>Vk的速度快冷，使过冷 Ａ转变成Ｍ的热处理工艺。 10．回火将 淬火钢加热至A1以下某一温 度，保温后一般空冷至室温的热 处理工艺。 11．回火马氏体淬 火马氏体经低温回火形成的，由 已分解的马氏体与分布其上的 细小片状ε碳化物组成的混合 物。 12．回火屈氏体由 马氏体经中温回火得到的铁素 体与极细粒状碳化物组成的两 相混合物。 13．回火索氏体由 马氏体经高温回火得到的铁素 体与细粒状碳化物组成的两相 混合物。 14．调质处理淬 火＋高温回火工艺的总称。 15．冷处理淬 火钢冷至室温后继续冷却至 -70~-80℃或更低的温度,使更多 的奥氏体转变成马氏体的热处 理工艺. 16．时效硬化经 固溶处理（淬火）的合金在室温 停留或低温加热时，随时间延长 强度、硬度升高的现象。 17．钢的淬透性在 规定条件下，钢在淬火时获得淬 硬层（或称淬透层）深度的能力。 18．钢的淬硬性钢 在淬火后（马氏体组织）所能达 到的最高硬度。 19．临界（淬火）冷却速度临 界淬火速度（临界冷却速度）获 得全部马氏体组织的最小冷却 速度。 20．表面淬火仅 将钢件表层快速加热至奥氏体 化，然后迅速冷却，不改变心部 组织的淬火方法。 21．渗碳向 低碳钢表面渗入碳原子，增加其 表层含碳量的化学热处理工艺。 1．合金钢为 了改善钢的某些性能，在炼钢 时，有意加入合金元素所炼制的 钢叫合金钢。 2．第二类回火脆性对 含有锰、铬、镍等元素的合金调 质钢，淬火后在450~650℃回火, 保温后缓冷时钢的韧性下降的 现象. 3．回火稳定性（回火抗力）淬 火钢在回火过程中抵抗硬度下 降的能力，或称抗回火软化的能 力。 4．二次硬化含 有强碳化物形成元素的高合金 钢，淬火后较高温度回火，由于 析出弥散的特殊碳化物使其硬 度升高的现象。 5．固溶处理将 合金加热至高温单相区恒温保 持，使过剩相充分溶解到固溶体 中后快速冷却，以得到过饱和固 溶体的工艺。 铸铁 1．铸铁的孕育处理浇 注前往铁水中加入孕育剂，促进 石墨化，细化石墨，以提高铸铁 的机械性能。 2．可锻铸铁白 口铸铁通过石墨化（可锻化）退 火，使渗碳体分解成团絮状石 墨，而获得的铸铁。
汽车工程材料名词解释（10分） ⑴汽车运行材料：运行过程中使用的材料（如：汽车燃料，润滑油、工作液、轮胎）⑵汽油抗爆性：汽油在发动机气缸内燃烧防止爆燃的能力⑶柴油十六烷值：柴油燃烧性能的评定指标，正16烷值定为100，着火延长期短，平缓、发火好、⑷凝点：规定温度下冷却至停止流动的最高温度、⑸闪点：规定温度下，加热油品所逸出蒸汽与空气的混合气体与火焰接触发生瞬间闪火斐然最低温度、⑹过冷 度：理论结晶温度与实际结晶温度的差值、⑺硬度：抵抗局部变形或破坏的能力⑻渗碳体：Fe3C硬度高⑼奥氏体：溶解在r-Fe中间隙固体，塑性好、⑽铁素体：溶于a-Fe中间隙溶体、塑性好（11）钢的淬火、：加热-保温-用大于临界冷却速度的方式以获得马氏体的方法（12）回火、：淬取后的工件加热至低于A1的某一温度，保温一段时间-冷却 （13）退火:目的：降低硬度，增加塑性，为下工程加工做准备。 阶段：加热(至一定温 度)-保温-随炉缓慢冷却 影响因素：加热温度、冷却速度 考试知识点 1.金属的结晶过程：液体→形核→长大→形成晶粒→结晶完毕。形核有均匀形核和不均匀形核两种，形核率跟过冷度有关，过冷度越大形核率越大，晶粒就越细小，一旦形核就开始长大，液态原子往晶核上堆砌就长大了，最终形成一个完整的晶粒。 2.钢的组分：以铁为主元素，含碳量低于2%以下，并含其他元素的材料（在铬钢中可能大于2%，但2%通常是钢和铸铁的分界线） 1.各种钢的牌号，含义:Q215-A-b3：表示屈服强度为215MPa的A级半镇静碳素钢 碳素结构钢:①由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点(σs)为235 MPa的碳素结构钢:质量等级符号分别为A、B、C、D。脱氧方法符号：F表示沸腾钢；b 表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢 2.铝合金的分类:铝合金分为两大系列：加工铝合金和铸造铝合金 加工铝合金有1-7系列牌号，比如1100，2219，3003等 铸造铝合金按我国的分法，共分4类，如下： 铝硅系列：如ZL102，ZL104等，以1打头 铝铜系列：如ZL201，ZL205等，以2打头 铝镁系列：如ZL301，ZL303等，以3打头 铝锌系列：如ZL401，ZL402等，以2打头 5.钢的分类:1.按化学成分分类 按化学成份可将钢分为碳素钢和合金钢。 2.按质量分类
(1) 单晶体与多晶体：单晶体中各处晶格位向完全一致；多晶体则由许多不同位向的晶格组成的晶体。(3) 晶格、晶胞与晶格常数：晶格用来表示晶体中原子排列形式的空间格架；晶胞是组成晶格的基本几何单元；而晶格常数则是指晶胞的三条棱边长度a、b、c。(4) 晶界与亚晶界：晶界是相邻晶粒之间的界面；而亚晶界是指相邻亚晶粒之间的界面。(5) 位错与位错密度：由于晶体中某处一列或若干列原子发生了有规律的错排而造成的晶格畸变区称为位错；而位错密度(ρ)是指单位体积中所包含的位错线总长度或穿过单位截面积的位错线数目，ρ=L/V。(6) 组元、固溶体与金属化合物：组成材料的最基本、独立的物质称为组元；固溶体是指溶质原子溶入溶剂晶格中所形成的保持溶剂晶体结构的固相；而金属化合物则指合金组元间形成的晶体结构不同于其中任一组元的具有金属特性的新相。(7) 各向异性与同素异构（晶）转变：理想晶体在不同方向上具有不同的性能称为各向异性；而同素异构(晶)转变系指伴随着外界条件的变化，物质在固态时所发生的晶体结构的转变，亦称多晶型转变。（8）相与机械混合物：材料中具有同一聚集状态、同一化学成分、同一结构并与其他部分有界面分开的均匀组成部分称为相；而机械混合物系指合金中，两种相或两种以上的相相互均匀混合形成的混合组织，其中各个相仍然保持其各自相的结构特征，但是它们相互间仅仅发生了机械均匀的混合而已。 （1）相、相组分（相组成物）、组织与组织组分（组织组成物）：合金组织中所包含的相即为相组分，相是具有同一化学成分、同一晶体结构、同一原子聚集状态并且有界面分开的均匀组成部分；组织是用肉眼或在显微镜下所观察到的材料内部的微观形貌图像，而组织组分系指合金组织中具有独特形态的各组成部分。组织包含有相，而相是组成组织的基本组成部分。但当同一相由于形成条件不同时，会形成不同分布特征的不同类型的组织。一种相可构成单相组织，两种相或两种以上的相可构成复相组织。(2) 匀晶反应、共晶反应与共析反应：匀晶反应（转变）指结晶时从单一液相结晶出单相固溶体的过程；共晶反应系指在一定温度下，由一定成分的液相同时结晶出成分各自一定的两个新固相的转变过程而共析反应则指在一定温度下，由一个成分一定的固相同时析出两个成分各自一定的新固相的转变过程。(3) 铁素体、渗碳体与珠光体：铁素体(α或F)指碳溶入α－Fe中形成的间隙固溶体；渗碳体(Fe3C或Cm)则指铁和碳形成的具有复杂晶格的间隙化合物，Fe/C=3/1；而珠光体(P)则指共析转变得到的铁素体和渗碳体的机械混合物。 (4) α－Ｆｅ、α相与铁素体：α－Ｆｅ指位于912℃～室温之间，具有BCC结构的纯铁；α相与铁素体则指碳溶于α－Ｆｅ中所形成的间隙固溶体。(5) γ－Ｆｅ、γ相与奥氏体：γ－Ｆｅ指位于1394℃～912℃温度之间，具有FCC结构的纯铁；γ相与奥氏体(γ或A)则指碳溶入γ－Fe中形成的间隙固溶体。 (6) 凝固、结晶与相图：凡物质由液态转变为固态的过程均称为凝固；结晶系指物质由液态转变为固态晶体的过程；而相图则表示在平衡条件下，合金的状态同温度、成分之间关系的图形。
材料工程基础复习资料 一、 题型介绍 1.填空题（15/15） 2.名词解释（4/16） 3.简答题（3/21） 4.计算题（4/48） 二、复习内容 1.名词解释（Chapters 2-4） 热传导：两个相互接触的物体或同一物体的各部分之间，由于温差而引起的热量传递现象，称为热传导。（依靠物体微观粒子的热运动而传递热量） 热对流：指流体不同部分之间发生相对位移，把热量从一处传递到另一处的现象。（依靠流体质点的宏观位移而传热） 热辐射：物体通过电磁波向外传递能量并能明显引起热效应的辐射现象称为热辐射。（不借助于媒介物，热量以热射线的形式从高温物体传向低温物体） 温度场：某瞬时物体内部各点温度的集合，称为该物体的温度场。 稳态温度场：温度不随时间变化的温度场。 等温面：温度场中同一瞬间同温度各点连成的面。 导热系数：在一定温度梯度下，单位时间内通过单位垂直面积的热量。 热射线：能被物体吸收并转变成热能的部分电磁波。 光谱辐射强度（E λ）：单位时间内物体单位辐射面积表面向半球空间辐射从d λλλ+到波长间隔内的能量。 辐射力（E ）：单位时间内物体单位辐射面积向半球空间辐射的全波段的辐射能，称为辐射力。 立体角：以球面中心为顶点的圆锥体所张的球面角。 角系数：任意两表面所组成的体系，其中一个表面（如F 1）所辐射到另一表面 上的能量占其总辐射能量的百分数，称为第一表面对第二表面的角度系数，简称角系数，记为12?。
有效辐射：本身辐射和反射辐射之和称为物体的有效辐射。 照度：到达表面单位面积的热辐射通量。 黑度：实际物体的辐射力和同温度下黑体的辐射力之比。 空间热阻：由于物体的尺寸形状和相对位置的不同，以致一物体发射的辐射能不可能全部到达另一物体的表面上，相对于全部接受辐射能来说，有热阻的存在，称为空间热阻。 表面热阻：由于物体表面不是黑体，所以它不可能全部吸收投射到它表面上的辐射能，相对于黑体来说，可以看成是热阻，称为表面热阻。 光带：把具有辐射能力的波长范围称为光带。 绝对湿度：单位体积湿空气所含水蒸气的质量称为湿空气的绝对湿度。 相对湿度：指湿空气的绝对湿度与同温度下饱和空气的绝对湿度之比。 含湿量：1Kg的干空气所携带的水蒸气的质量。 湿球温度计：在普通温度计外包裹湿纱布，湿纱布的一端浸入水中，使得纱布保持湿润，这种温度计称为失球温度计。 露点：当未饱和湿空气中水蒸气分压或含湿量不变时，湿空气冷却到饱和状态的温度称为露点。 平衡水分：当物料表面水蒸气分压与湿空气水蒸气分压达到平衡时，物料的含水量不再随与空气接触时间的延长而变化，此时物料的含水量就是该空气状态下的该物料的平衡含水量。 恒定干燥条件：是指干燥过程中空气的湿度、温度、速度以及与湿物料的接触状况都不变。 发热量（热值）：单位质量或体积的燃料完全燃烧，当燃烧产物冷却到燃烧前的温度时所放出的热量。 结渣性：煤在燃烧的高温状态下灰分的粘结能力。 闪点：当有火源接近时，若出现蓝色的闪光，此时的油温称为闪点。 燃点：油温继续升高，用火源接近油表面时在蓝色闪光后能持续燃烧，此时的油温称为燃点。 着火点：油温达到一定程度，油表面蒸气自燃，此时的油温称为着火点。 爆炸浓度极限：当空气中燃料油蒸气达到一定浓度时，遇到明火或温度升高到一
