项目六螺纹测量
教学目标
通过本项目学习和实践，使学生掌握普通螺纹的基本几何参数及其对螺纹互换性的影响；掌握普通螺纹的合格性判断及其公差与配合；掌握使用螺纹千分尺测量普通外螺纹中径、利用三针测量法测量梯形（普通）螺纹中径；掌握使用工具显微镜测量螺距、中径、牙型半角等。
教学重点和难点
重点：普通螺纹的公差与配合、正确使用螺纹千分尺测量普通外螺纹中径、利用三针测量法正确测量梯形（普通）螺纹中径，正确使用工具显微镜测量螺距、中径、牙型半角等。
难点：螺纹中径、顶径极限尺寸的确定、正确使用螺纹千分尺测量普通外螺纹中径、利用三针测量法正确测量梯形（普通）螺纹中径、正确使用工具显微镜测量螺距、中径、牙型半角等。
学时分配
教学内容
一、螺纹的分类及使用要求1．分类联接螺纹，如普通螺纹（米制三角形螺纹）传动螺纹，如梯形螺纹、矩形螺纹等．作用：联接、传递运动和动力、定位、密封等。2．要求：3①可旋入性②联接可靠性③有足够的强度和准确的位移
二、普通螺纹的基本几何参数
1．原始三角形高度H
2．大径D或d
与内螺纹牙底或外螺纹牙顶重合的假想圆柱体的直径。国标规定：普通螺纹大径的基本尺寸为公称尺寸。
3．小径D1或d1
与内螺纹牙顶或外螺纹牙底重合的假想圆柱体的直径。
4．中径D2或d2
母线在H/2处的假想圆柱体直径。牙厚和牙槽的宽相等。
5．螺距P
相邻两牙在中径母线上对应两点间的轴向距离。国标规定了螺距和公称直径的关系，见表5-5。6．单一中径D2单一或d2单一
螺纹牙槽宽等于P一半处所在的假想圆柱体直径。
7．牙型角α与牙型半角α/2
（1）牙型角α
螺纹牙型上相邻两牙侧间的夹角普通螺纹α=60°
（2）牙型半角α/2
牙侧与螺纹轴线垂直线间的夹角。
8．牙型高度h
螺纹牙顶与牙底间的距离，h=(5/8)H。
9．旋合长度
两个相互配合的螺纹，沿螺纹轴线方向相互旋合部分的长度。
三、几何参数对互换性的影响
1．螺距偏差对互换性的影响；
2．牙型半角误差对互换性的影响；
3．中径误差对互换性影响。
四、螺纹合格性判断
1．作用中径
当内外螺纹旋合时，实际起作用的中径。．
（1）外螺纹螺距和牙型半角有误差时，须将外螺纹的中径减少一个值，才能旋合。所以，外螺纹的实际作用中径增大了。
d=d+（f+f）p2m2/2α单一（2）内螺纹螺距和牙型半角有误差时，须将外螺纹的中径增大一个值，才能旋合。所以，外螺纹的实际作用中径变小了。
D=D+（f+f）p22/2mα单一2．合格性判断
——依据泰勒原则
外螺纹合格性判断：D≥D且D≤D 2max22m2min单一内螺纹合格性判断：d≤d且d≥ d 2min22m2max单一五、普通螺纹的公差与配合
1．普通螺纹的公差带
（1）螺纹的公差等级：3、4、5、6、7、8、9，其中6级为基本级
外螺纹的公差等级：3、4、5、6、7、8、9；
内螺纹的公差等级：4、5、6、7、8。
（2）普通螺纹的公差特点
①内螺纹的基本偏差为上偏差，基本偏差代号有G、H，ES>0；
②外螺纹的基本偏差为下偏差，基本偏差代号有e、f、g、h，ei<0；
③查螺纹公差时，基本尺寸为公称直径（D、d）或螺距（P）；
④螺纹公差值比同等尺寸公差值大；
⑤同一等级的内、外螺纹公差值也不同；
⑥内螺纹小径和外螺纹大径有公差。保证旋合不干涉。
（3）旋合长度
①短旋合长度S
容易加工和旋合，但联接稳定性差。
②长旋合长度L
内外螺纹旋合后，稳定性好，有足够的联接强度，但加工困难。
③中等旋合长度N
通常省略不写。
．螺纹公差带的选择2．
普通螺纹的配合精度分为三个等级：精密级、中等级、粗糙级。
螺纹配合选择原则：满足使用要求，保证足够的联接强度，常选用的配合代号有：H/g、H/h、G/h等。
3．螺纹标记
（1）普通螺纹标记
举例：M10×1—5g6g—L、M12×1—6H—LH、M20×2—6H/5g6g—LH
（2）梯形螺纹标记
举例：Tr18×4LH—7h、T55×12—6
六、螺纹的检测
1．测量方法
（1）综合检测
通常用螺纹量规，分为塞规和环规，如图6-1所示。
图6-1
（2）单项测量
①使用螺纹千分尺测量普通外螺纹中径；
②利用三针测量法测量梯形（普通）螺纹中径；
③使用工具显微镜测量螺距、中径、牙型半角等。
2．实训目的
①掌握螺纹综合检测的方法；
②掌握用三针法测量螺纹中径的方法；
③掌握使用螺纹千分尺测量普通外螺纹中径的方法；
④掌握使用工具显微镜测量螺距、中径、牙型半角等。
．测量步骤3．
（1）利用三针量法检测梯形螺纹的测量步骤
图6-2
①根据图纸中梯形螺纹的M值选择合适规格的公法线千分尺；
②擦净零件的被测表面和量具的测量面，按图将三针放入螺旋槽中，用公法线千分尺测量值记录读数；
③重复步骤②，在螺纹的不同截面、不同方向多次测量，逐次记录数据；
④判断零件的合格性。

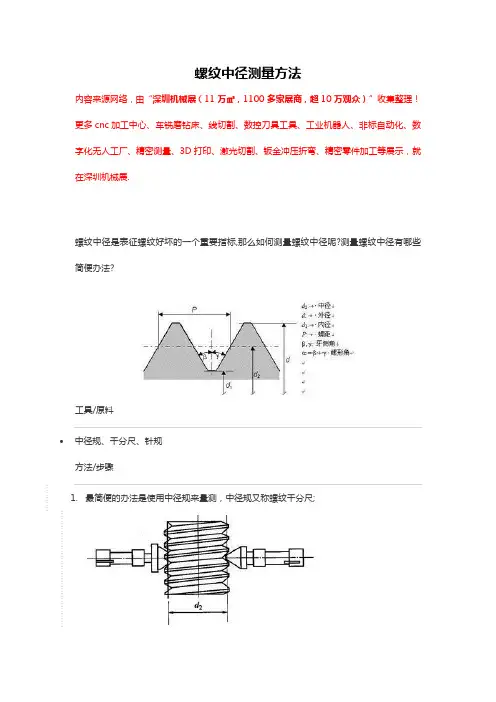

（2）使用螺纹千分尺测量普通外螺纹中径的测量步骤
图6-3
①根据图纸上普通螺纹基本尺寸，选择合适规格的螺纹千分尺；
②测量时,根据被测螺纹螺距大小按螺纹千分尺附表选择1、2的测头型号,依图所示的方式装入螺纹千分尺,并读取零位值；
③测量时，应从不同截面、不同方向多次测量螺纹中径，其值从螺纹千分尺中读取后减去零位的代数值，并记录；
④查出被测螺纹中径的极限值，判断其中径的合格性。
）使用工具显微镜测量螺距、中径、牙型半角等的测量步骤3（．
图6-4
①将工件安装在工具显微镜两顶尖之间，同时检查工作台园周刻度是否对准零位；
②接通电源，调节光源及光栏，直到螺纹影像清晰；
③旋转手轮，按被测螺纹的螺旋升角调整立柱的倾斜度；
④调整目镜上的调节环使米字线，分值刻线清晰，调节仪器的焦距，使被测轮廓影像清晰；
⑤测量螺纹各参数。
螺纹中径测量
图6-5
ψ；）将立柱顺着螺纹方向倾斜一个螺旋升角（a（b）找正米字线交点位于牙型沟槽宽度等于基本螺距一半的位置上，如上图所示；
（c）将目镜米字线中两条相交60度的斜线分别与牙型影象边缘相压：记录下横向千分尺读数，得到第一个横向数值a、a ；21（d）将立柱反射旋转到离中心位置一个螺纹升角ψ，依照上述方法测量另一边影象，得到第二个横向读数a、a ； 4 3（e）两次横向数值之差，即为螺纹单一中径：d=a－a，d=a－a，最后取两者平13右22 4左2．
均值作为所测螺纹单一中径。牙形半角测量
6-6
图）调节目镜视场中的米字线的中虚线分别与牙型影象的边缘相压，此时角度目镜中a（显示的读数。即为该牙侧的半角数值；）分别测量相对的两个左半角和两个右半角，取代数和求均值，得出被测螺纹牙型（b 左、右半角的数值。????)()(1?4?23)()(?22?＝左()＝()右2222螺距测量
6-7
图
（a）使目镜米字线的中心虚线与螺纹牙型的影象一侧相压；）记下纵向千分尺的第一次读数，然后移动纵向工作台，使中虚线与相邻牙的同侧b（牙型相压，记下第二次读数，两次读数之差即为所测螺距的实际值；）在螺纹牙型左右两侧进行两次测量，取其平均值为螺距的实测值：
c（P＋P)（左）n右n(＝P实2
）根据螺纹精度要求，判定螺纹各参数的合格性。d（．
螺纹测量的方法 1．用螺纹环(塞)规及卡板测量 对于一般标准螺纹，都采用螺纹环规或塞规来测量如图(a)示。在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。 图(a) 图(b) 图(c) 在使用螺纹环规或塞规时，应注意不能用力过大或用扳手硬旋，在测量一些特殊螺纹时，须自制螺纹环(塞)规，但应保证其精度。对于直径较大的螺纹工件，可采用螺纹牙形卡板来进行测量、检查，如图(b)示。 2．用螺纹千分尺测量外螺纹中径 图1为螺纹千分尺的外形图。它的构造与外径千分尺基本相同， 只是在测量砧和测量头上装有特殊的测量头1和2，用它来直接 测量外螺纹的中径。螺纹千分尺的分度值为0.01毫米。测量前， 用尺寸样板3来调整零位。每对测量头只能测量一定螺距范围内 的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来 选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。 图1 3．用齿厚游标卡尺测量 齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，如图(d)示，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。 测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚S n。 蜗杆(或梯形螺纹)节径法向齿厚，可预先用下面的公式计算出来： S n =2 1 t*cosβ
基中：S n ：蜗杆(或梯形螺纹)节径法向齿厚、t ：蜗杆周节、β：螺纹升角 例1如何用齿厚游标卡尺对模数m n ＝6、头数K ＝2、外径d a ＝80mm 的蜗杆进行测量？ 解在测量时应先算出： 蜗杆周节t ＝m n *π＝6*3.142＝18.852mm 蜗杆导程L ＝t*k ＝18.825*2=37.704mm 蜗杆节径d=d a －2*m s ＝80－2*6＝68.00mm 螺旋角β＝ π*arctan d L =π*68704.37arctan ＝1765.0arctan ＝10°1ˊ 蜗杆节径处法向齿厚 S n =21t*cos β＝21 *18.825*cos10°1ˊ＝9.28mm 齿厚游标卡尺应在与蜗杆轴线成10°1ˊ的交角位置上进行测量，如果测得的蜗杆节径处法向齿厚实际尺寸为9.28mm 时(因齿厚公差的存在，有些偏差)，则说明蜗杆齿形正确。 4．三针测量法 用量针测量螺纹中径的方法称三针量法，测量时，在螺纹凹槽内放置具有同样直径D 的三根量针，如图(e)示，然后用适当的量具(如千分尺等)来测量尺寸M 的大小，以验证所加工的螺纹中径是否正确。 螺纹中径的计算公式： d 2=M －D ) 2sin 1 1(α ++21t*ctg 2α M ：千分尺测量的数值(mm)、D ：量针直径(mm)、α/2：牙形半角、t ：工件螺距或蜗杆周节(mm) 量针直径D 的计算公式： D=212cos αt 如果已知螺纹牙形角，也可用下面简化公式计算： 例2对M24，求需用的
6g外螺纹大径6H内螺纹小径 序号规格型号最大最小公差最大最小公差 1 M10*1 9.974 9.794 0.180 9.157 8.917 0.240 2 M12*1.5 11.968 11.732 0.236 10.676 10.376 0.300 3 M14*1.5 13.968 13.732 0.236 12.676 12.376 0.300 4 M16*1. 5 15.968 15.732 0.23 6 14.676 14.376 0.300 5 M18*1.5 17.968 17.732 0.23 6 16.676 16.376 0.300 6 M20*1.5 19.968 19.732 0.236 18.676 18.376 0.300 7 M22*1.5 21.968 21.732 0.236 20.676 20.376 0.300 8 M24*1.5 23.968 23.732 0.236 22.676 22.376 0.300 9 M26*1.5 25.968 25.732 0.236 24.676 24.376 0.300 10 M27*1.5 26.968 26.732 0.236 25.676 25.376 0.300 11 M30*1.5 29.968 29.732 0.236 28.676 28.376 0.300 12 M27*2 26.962 26.682 0.280 25.210 24.835 0.375 13 M30*2 29.962 29.682 0.280 28.210 27.835 0.375 14 M33*2 32.962 32.682 0.280 31.210 30.835 0.375 15 M36*2 35.962 35.682 0.280 34.210 33.835 0.375 16 M42*2 41.962 41.682 0.280 40.210 39.835 0.375 1 G1/8-28 9.728 9.514 0.214 8.848 8.566 0.282 2 G1/4-19 13.157 12.907 0.250 11.890 11.445 0.445 3 G3/8-19 16.662 16.412 0.250 15.395 14.950 0.445 4 G1/2-14 20.95 5 20.671 0.284 19.172 18.631 0.541 5 G3/4-14 26.441 26.157 0.284 24.658 24.117 0.541 6 G1-11 33.249 32.889 0.360 30.931 30.291 0.640 7 G11/4-11 41.910 41.550 0.360 39.592 38.952 0.640 8 G11/2-11 47.803 47.443 0.360 45.485 44.845 0.640
螺纹 第一章国标螺纹的一般知识 一.螺纹的分类 1.螺纹分内螺纹和外螺纹两种； 2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3.按线数分单头螺纹和多头螺纹； 4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24× 1.5LH； 5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二.米制普通螺纹 1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）； 2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。 2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)： 表1 常用米制普通粗牙螺纹的直径/螺距
3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。 三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同） 1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。 2.用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8； 3.标记示例： 圆锥内螺纹Rc 3/8 圆柱内螺纹Rp3/8 圆锥外螺纹R3/8 当螺纹为左旋螺纹时Rc 3/8-LH（LH表示左旋螺纹） 常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸： 表2 4.GB 7306规定的标记方法与ISO7/1的规定是一样的。在ISO 7/1作出统一之前，各国的标记方法如下： 表3
N P T螺纹以及检测方法详 解 Prepared on 22 November 2020
一、目的：规范公司技术员，检验员，操作员对NPT螺纹的了解。 二、适用范围：适用于公司任何NPT螺纹类产品，参考资料为通用管螺 纹和国家标准GB/T12716-2011。 三、目录 1、NPT和NPTF介绍 2、螺纹技术参数参数讲解 3、NPT与NPTF加工工艺 4、NPT和NPTF的检测方法 四、内容： NPT和NPTF螺纹介绍 NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管 密封螺纹，用於北美地区，美国标准为13)通用管螺纹．国家标准可查阅 GB/T12716-2011。NPTF：美制干密封圆锥管螺。NPTF = National Pipe Thread Fine 称之为一般用途的锥管螺纹，这也是我们以前称之为的布氏锥螺纹。NPTF 螺纹称之为干密封式锥管螺纹，它连接密封的原理是在没有润滑剂或密封填 料情况下完全依靠螺纹自身形成密封，设计意图是使内、外螺纹牙的侧面、 牙顶和牙底同时接触，来达到密封的目的。它们两者的牙型角、斜度等指标 都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是 不一样的。NPTF干密封管螺纹的牙形精度比NPT螺纹高，旋合时不用任何 填料，完全依靠螺纹自身形成密封，螺纹间无任何密封介质。干密封管螺纹 规定有较为严格的公差，属精密型螺纹，仅用在特殊场合。这种螺纹有较高 的强度和良好的密封性，在具有薄截面的脆硬材料上采用此螺纹可以减少断 裂现象。NPTF内、外螺纹牙顶与牙底间没有间隙，是过盈配合，而NPT螺 纹是过渡配合。NPTF螺纹主要用于高温高压对密封要求严格的场所。NPT
螺纹规格大全.我找了好久.很有用. 第一章国标螺纹的一般知识 一. 螺纹的分类 1. 螺纹分内螺纹和外螺纹两种； 2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3. 按线数分单头螺纹和多头螺纹； 4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH； 5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二. 米制普通螺纹 1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）； 2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1. 5。 2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较
好。 3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)： 表1 常用米制普通粗牙螺纹的直径/螺距 公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径 M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5 M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.5 3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.08 25P,其中Ｄ为公称直径，Ｐ为螺距。 三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）
本文介绍了几种螺纹参量的测量方法：综合测量法(量规测量法)、三针测量法和仪器测量法等，并对这几种测量法进行了比较。综合测量法(量规测量法)测量螺纹效率高，三针测量法适合测量外螺纹中径，仪器测量法则可以一次测出多个参数。 一、综合测量法(量规测量法) 螺纹的检验可用综合测量，也可单项测量。螺纹量规检验螺纹属综合测量。螺纹量规的形状和被测螺纹量规的形状相反，通规与止规配对使用。目前工厂使用的螺纹量规一般按图1所示的传递系统传递。 由图1可看出，内、外螺纹制件均可通过一种合格的螺纹量规以旋合法检验，其基本要点是： 1)螺纹基本尺寸集中控制在外螺纹量规上，这是因为外尺寸简单，易达到足够的准确度。 2)螺纹量规(塞规或环规)与制件旋合，是一种理想的螺旋副，这时检验制件的塞规或环规就是一种传递尺寸的理想标准，它满足量学上的一个基本准则，即量规仅用基准尺寸与被检制件进行比较，通过的量规(1_r、1Y 、T)是全牙形，它控制被检制件的全部尺寸，不通过量规(TZ、zZ、Z)，则是截短牙形，它只控制被检制 件的实际螺纹中径尺寸。 图1 螺纹量规的传递系统 螺纹与制件旋合，可出现四种典型情况：1)量规与制件半角相等，但其中有一个偏斜，只要中径不一样，它们能旋合，但牙面是点接触。 2)螺距不同，但只要内螺纹中径~gp[-螺纹中径足够大，同样也可能出现点接触。 3)中径一样大，半角不同，这时不能旋合。 4)半角不同，但中径有足够差别，它们也可旋合。因此，只要采用通端和止端的两种量规，就可对螺纹制件的全部尺寸(螺纹内径、中径、外径、螺距、牙型角)进行综合检查。 1.1 检验内螺纹的量规 1)通端工作塞规用以控制被检内螺纹的大径最小极限尺寸和作用中径的最小极限尺寸，其牙型完整，螺纹长度与被检螺纹长度一样，一般8～9扣，合格标志为顺利通过被检内螺纹。 2)止端工作塞规控制被检内螺纹的实际中径，为消除牙型误差，制成截断牙型，为减少螺距误1 1差影响，其扣数为2 1～3 扣，合格标志是不能通过，但可以部分旋入，多于4扣的内螺纹旋入量不得多于2扣；少于4扣的，两端旋入量不得多于2扣。 3)通端验收塞规的检验作用与螺纹通端工作塞规相同，一般是选取部分磨损的，但螺距和半角误差较小的通端塞规，验收人员用以验收螺纹制件，其中径尺寸因磨损而稍小，可减少被通端工作塞规检验为合格而被验收塞规验成不合格的矛盾。验收塞规无止端。
