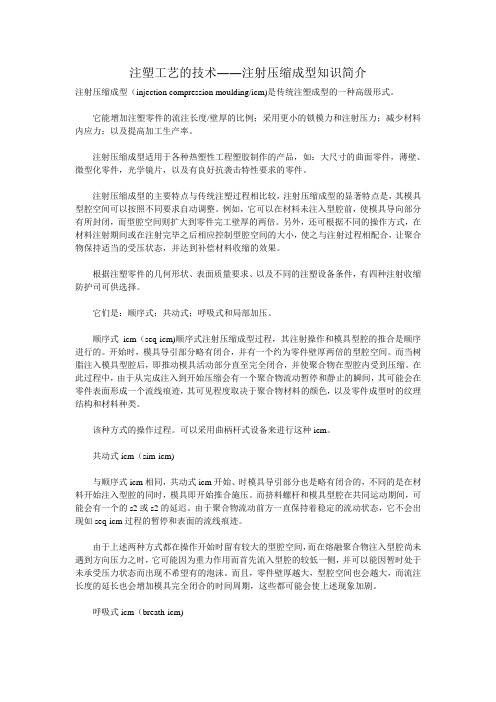

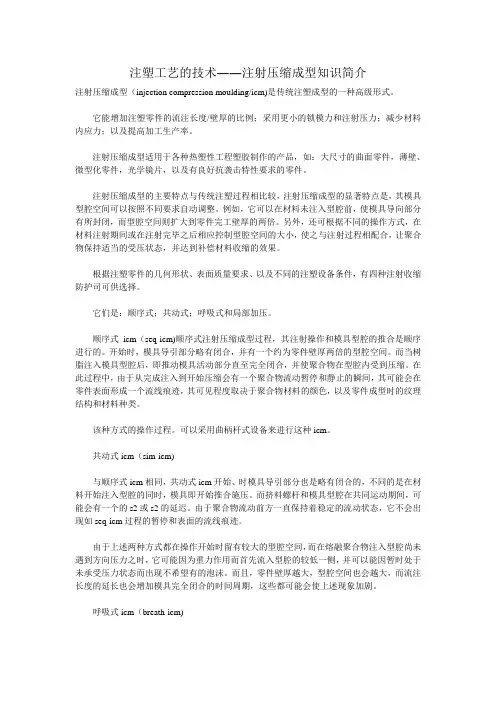

注塑工艺的技术――注射压缩成型知识简介

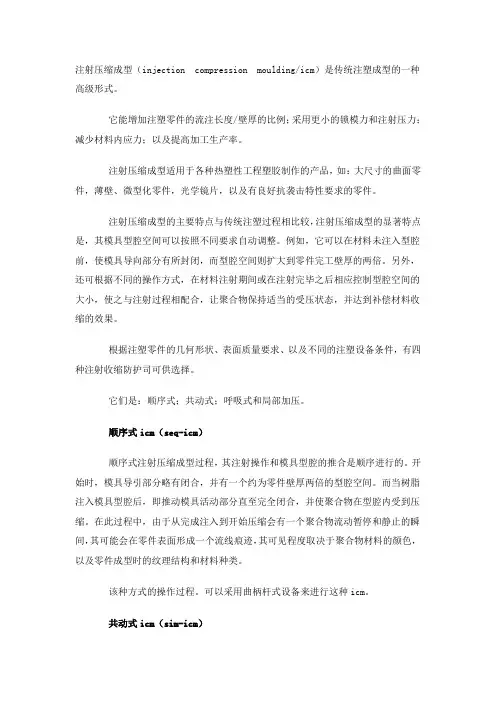

注射压缩成型（injection compression moulding/icm)是传统注塑成型的一种高级形式。
它能增加注塑零件的流注长度/壁厚的比例；采用更小的锁模力和注射压力；减少材料内应力；以及提高加工生产率。
注射压缩成型适用于各种热塑性工程塑胶制作的产品，如：大尺寸的曲面零件，薄壁、微型化零件，光学镜片，以及有良好抗袭击特性要求的零件。
注射压缩成型的主要特点与传统注塑过程相比较，注射压缩成型的显著特点是，其模具型腔空间可以按照不同要求自动调整。例如，它可以在材料未注入型腔前，使模具导向部分有所封闭，而型腔空间则扩大到零件完工壁厚的两倍。另外，还可根据不同的操作方式，在材料注射期间或在注射完毕之后相应控制型腔空间的大小，使之与注射过程相配合，让聚合物保持适当的受压状态，并达到补偿材料收缩的效果。
根据注塑零件的几何形状、表面质量要求、以及
不同的注塑设备条件，有四种注射收缩防护司可供选择。
它们是：顺序式；共动式；呼吸式和局部加压。
顺序式icm（seq-icm)顺序式注射压缩成型过程，其注射操作和模具型腔的推合是顺序进行的。开始时，模具导引部分略有闭合，并有一个约为零件壁厚两倍的型腔空间。而当树脂注入模具型腔后，即推动模具活动部分直至完全闭合，并使聚合物在型腔内受到压缩。在此过程中，由于从完成注入到开始压缩会有一个聚合物流动暂停和静止的瞬间，其可能会在零件表面形成一个流线痕迹，其可见程度取决于聚合物材料的颜色，以及零件成型时的纹理结构和材料种类。
该种方式的操作过程。可以采用曲柄杆式设备来进行这种icm。
共动式icm（sim-icm)
与顺序式icm相同，共动式icm开始、时模具导引部分也是略有闭合的，不同的是在材料开始注入型
腔的同时，模具即开始推合施压。而挤料螺杆和模具型腔在共同运动期间，可能会有一个的s2或s2的延迟。由于聚合物流动前方一直保持着稳定的流动状态，它不会出现如seq-icm过程的暂停和表面的流线痕迹。
由于上述两种方式都在操作开始时留有较大的型腔空间，而在熔融聚合物注入型腔尚未遇到方向压力之时，它可能因为重力作用而首先流入型腔的较低一侧，并可以能因暂时处于未承受压力状态而出现不希望有的泡沫。而且，零件壁厚越大，型腔空间也会越大，而流注长度的延长也会增加模具完全闭合的时间周期，这些都可能会使上述现象加剧。
呼吸式icm（breath-icm)
采用呼吸式icm，模具在注射开始时即处于完全闭合状态。因此，聚合物一经注入即会保持在受压状态。这就克服了前述两种方式可能出现的潜在问题。在聚合物向型腔注入时，模具也逐渐拉开并形成较大的型腔空间，而型腔内的聚合物即始终保持在一定压力之下。而当材料接近满型腔时，模具已开始反向推
合，直至完全闭合，使聚合物进一步压缩并达到零件所需求的完工厚度。上述模具扩展型腔间的运动，可*助于射入型腔内聚合物所传出的注射压力或预置的注塑机运动程序来实现。
局部加压式icm（select-/com-icm)
采用局部加压式或称行压式icm时，模具将完全处于闭合状态。有一个内置的行压头在聚合物注射时或注射完毕后，从型腔的某个局部位置压向型腔，以使零件的较大实体部位局部受压并被压薄。
这种局部加压，可通过注塑设备或单独的液压装置预设内置行头程序来进行控制。
注塑件与模具的设计
注射压缩成型适于注塑有曲面外型的零件，如手提电脑外壳，小汽车尾门，汽车仪表板，以及较为平坦的汽车挡泥板等。要选择好被注零件的入口及流住通道位置，使之达到填充型腔的良好效果。一些商用注塑填充程序可用来探测推挤力和注射压力。为塑胶制定的一些标准规则也可以利用，如加强肋/壁厚的厚
度比例，以及一些组合技术等。
要注意使模具伸出的导向刃轨和导向芯部以及型腔。有严密的公差配合，以防聚合物渗漏溢出型腔。要有一个带逆止开关的喷嘴，用以防止聚合物回流入注塑机。也可以在模具上安装一个带逆止阀的热注喷头代替上述喷嘴。
对于有通孔的零件，应当使固定在模具一侧的锁钉穿入另一侧模具并有良好的滑动配合，以防模具型腔运动迫使销子松动或被卡*。另外，由于在icm注塑过程中，型腔压力比传统注塑时要低，所以模具结构不必像传统注塑时那样坚实笨重。
注塑设备
由于icm的推挤力夹紧和送料螺杆的运动与传统注塑的相应操作有所不同，所以必须给注塑机增加一些软件功能。为了获得如sim-icm和breath-icm的模具与螺杆同时运动，液压式注塑机的液流量必须提高。另外，在采用液压主注塑设备用于seq-icm时，可以利用传统注塑用于锁模的液压阀，来实现模具的推挤
运动。
大多数液压式注塑设备都可用于大型零件的注射压缩成型。但对于型腔的闭合运动应当使用预先编好的压力程序来控制，否则将会遇到一些麻烦。
要注意保持模具型腔的运动是线性的，因为非线性的模具运动会出现聚合物流动的暂时效应，从而导致零件表面光泽出现异样外貌。
由于icm能有比传统注塑更长的流注长度和更低的锁紧力与注射压力，它可以使用比传统注塑更小的设备来生产大型零件。
对noryl gtx964进行的试验表明，在有相同壁厚和零件几何外形条件下，icm要比采用传统注塑减少百分之七十五的锁模力，以及降低百分之三十的注射压力。而对采用sim-icm制作车体嵌板的试验则表明，当模具采用中央浇注道和零件壁厚为1.5mm时，其流注长度可比传统注塑增长百分之二百。
另外，锁模力的减少在很大程度上还取决于模具
在何时闭合，锁模得过快或者过于迟缓都会增加注射压力和锁模力。
结语
注射压缩成型已成功地应用多年了，其操作也相对比较容易。只要有合适的设计规范，以及采用恰当的材料和工艺，它完全可能适用现有的注塑设备加上对软件进行某些调整来实现操作。
icm与传统注塑相比，其优势在于有较大的流注长度壁厚比例；锁模力和注射压力可以减少，并在更小的注塑设备上制作大型零件；它还有较低的材料内应力，并在光的折射上获得良好的效果，因此适于制作一些光学产品，如cds,dvss和眼用镜片等。
TPR/TPE热塑性弹性体的注塑成型工艺
TPR的干燥 根据材料的特性和供料情况，一般在成型前应对材料的外观和工艺性能进行检测。供应的粒料往往含有不同程度的水分、熔剂及其它易挥发的低分子物，特别是具有吸湿倾向的TPR含水量总是超过加工所允许的限度。因此，在加工前必须进行干燥处理，并测定含水量。在高温下TPR的水分含量要求在5％以下，甚至2％～3％，因此常用真空干燥箱在75℃～90℃干燥2小时。已经干燥的材料必须妥善密封保存，以防材料从空气中再吸湿而丧失干燥效果，为此采用干燥室料斗可连续地为注塑机提供干燥的热料，对简化作业、保持清洁、提高质量、增加注射速率均为有利。干燥料斗的装料量一般取注塑机每小时用料量的2.5倍。 TPR染色 以SBC为基础的TPE在颜色上优于大多数其它TPR材料。所以，它们只需要较少量的色母料就可达到某种特定的颜色效果，而且所产生的颜色比其它TPR更为纯净。一般说来，色母料的粘度应该比TPR的粘度低，这是因为TPR的熔融指数比色母料高，这将有利于分散过程，使得颜色分布更加均匀。 对于以SBS为基础的TPE，推荐采用聚苯乙烯类载色剂。 对于以较硬的SEBS为基础的TPR，推荐采用聚丙烯(PP)载色剂。 对于以较软的SEBS为基础的TPR，可采用低密度聚乙烯或乙烯醋酸乙烯共聚物。对于较软的品种，不推荐采用PP载色剂，因为复合材料的硬度将受到影响。 对于某些包胶注塑的应用，使用聚乙烯(PE)载色剂可能会对与基体的粘接力产生不利的影响。 注塑前需要清洗料筒 新购进的注塑机初用之前，或者在生产中需要改变产品、更换原料、调换颜色或发现塑料中有分解现象时，都需要对注塑机机筒进行清洗或拆洗。 清洗机筒一般采用加热机筒清洗法。清洗料一般用塑料原料（或塑料回收料）。对于TPR材料，可用所加工的新料置换出过渡清洗料。TPR的成型温度 在加工注塑过程中，温度的设定是否准确是制品外观和性能好坏的关键。下面是进行TPR加工注塑时温度设定的一些建议。 进料区域的温度应设定得相当低，以避免进料口堵塞并让夹带的空气逸出。当使用色母料时为了改善混合状态，应将过渡区域的温度设定
常用塑料注塑工艺参数表：
常用塑料注塑工艺参数（2） 2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅 聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg 为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。干燥效果的快速检验法，是在注塑机上采用“对空注射”。 3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。4、由于粘度高，注射压力较高，一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。保压压力为80～100MPa。 5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。2、熔点高，熔化范围窄（约10℃）。考虑到PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。3、吸湿性大，且酰胺基易于高温水解，引起分子量严重降低；（须严格干燥至含水量低于0.05％，尤其是回料使用时更应严格干燥，必要时可添加“增粘剂”。）4、熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。5、注射PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。 6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。 7、酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）； 8、高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；9、成型后制品的缓慢吸湿易引起尺寸精度的较大变化。这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。 10、熔体着色所适用的有机颜料品种较少（酰胺基具有还原性，加之成型温度高）。尼龙吸水率尼龙及玻纤增强尼龙成型温度PA46安全加工温度－时间组合图玻璃纤维增强尼龙（GF－PA）工艺特性1、GF-PA中由于含大量玻纤，注塑中存在四大问题：（1）流动性差。（2）收缩率小，且各向异性明显。（3）制品性能易出现波动。（4）制品表面粗糙度数值大。 2、由于流动性差，且加入玻纤后的熔体冷凝硬化快，需要比未加玻纤时提高温度约10－30 ℃；3、应采用较大的注射速率和较高的注射压力； 4、由于大量玻纤引起的高粘度，增强尼龙可用通用喷嘴；5、对机筒的磨损大；6、为使增强尼龙制品有较高的强度，需要注意尽可能地保护玻纤的长度，减少玻纤损伤；（从螺杆、喷嘴、浇口等装备因素到注塑工艺条件）7、玻纤增强料成型加工中最常有缺陷：“浮纤”或称“玻纤外露”；玻纤取向引起的各向异性；熔接痕处强度特低；纤维取向不同厚度处的取向状况皮－芯效应与熔接痕前锋料遇到障碍后分流－合流－熔接玻纤含量与熔接痕强度十一、PMMA注塑工艺特性与工艺参数的设定 PMMA树脂俗称“压克力”，国内著名商品牌号有372＃（实为MS）1、PMMA无定形聚合物，Tg为105℃，熔融温度大于160℃，而分解温度高达270℃以上，成型的温度范围较宽；2、PMMA树脂颗粒易吸收水份，而这些水分的存在，在成型过程中由于受热挥发，导致熔体起泡、膨胀、使制品出现银丝、气泡、透明度变差、有糊斑等问题。PMMA在热风循环干燥设备上的干燥，其干燥工艺参数：温度为70～80℃，时间为2～4h；3、 PMMA熔体粘度对温度变化比较敏感。注射温度的改变对熔体流动长度的影响要比注射压力与比注射速率明显些，更比模具温度显著得多。故在成型时改变PMMA的流动性主要是从注射温度着手。但选用高料温时易受其它工艺参
注塑工艺的技术――注射压缩成型知识简介 注射压缩成型（injection compression moulding/icm)是传统注塑成型的一种高级形式。 它能增加注塑零件的流注长度/壁厚的比例；采用更小的锁模力和注射压力；减少材料内应力；以及提高加工生产率。 注射压缩成型适用于各种热塑性工程塑胶制作的产品，如：大尺寸的曲面零件，薄壁、微型化零件，光学镜片，以及有良好抗袭击特性要求的零件。 注射压缩成型的主要特点与传统注塑过程相比较，注射压缩成型的显著特点是，其模具型腔空间可以按照不同要求自动调整。例如，它可以在材料未注入型腔前，使模具导向部分有所封闭，而型腔空间则扩大到零件完工壁厚的两倍。另外，还可根据不同的操作方式，在材料注射期间或在注射完毕之后相应控制型腔空间的大小，使之与注射过程相配合，让聚合物保持适当的受压状态，并达到补偿材料收缩的效果。 根据注塑零件的几何形状、表面质量要求、以及不同的注塑设备条件，有四种注射收缩防护司可供选择。 它们是：顺序式；共动式；呼吸式和局部加压。 顺序式icm（seq-icm)顺序式注射压缩成型过程，其注射操作和模具型腔的推合是顺序进行的。开始时，模具导引部分略有闭合，并有一个约为零件壁厚两倍的型腔空间。而当树脂注入模具型腔后，即推动模具活动部分直至完全闭合，并使聚合物在型腔内受到压缩。在此过程中，由于从完成注入到开始压缩会有一个聚合物流动暂停和静止的瞬间，其可能会在零件表面形成一个流线痕迹，其可见程度取决于聚合物材料的颜色，以及零件成型时的纹理结构和材料种类。 该种方式的操作过程。可以采用曲柄杆式设备来进行这种icm。 共动式icm（sim-icm) 与顺序式icm相同，共动式icm开始、时模具导引部分也是略有闭合的，不同的是在材料开始注入型腔的同时，模具即开始推合施压。而挤料螺杆和模具型腔在共同运动期间，可能会有一个的s2或s2的延迟。由于聚合物流动前方一直保持着稳定的流动状态，它不会出现如seq-icm过程的暂停和表面的流线痕迹。 由于上述两种方式都在操作开始时留有较大的型腔空间，而在熔融聚合物注入型腔尚未遇到方向压力之时，它可能因为重力作用而首先流入型腔的较低一侧，并可以能因暂时处于未承受压力状态而出现不希望有的泡沫。而且，零件壁厚越大，型腔空间也会越大，而流注长度的延长也会增加模具完全闭合的时间周期，这些都可能会使上述现象加剧。 呼吸式icm（breath-icm)
第八章注塑成型过程 及注塑模具计算机辅助设计中的流变学问题 1．注塑成型过程的流变分析 1．1注塑成型过程简介 注塑成型，又称注射模塑，是热塑性塑料制品重要的成型方法。可用于生产形状结构复杂，尺寸精确，用途不同的制品，产量约占塑料制品总量的30%。近年来，热固性塑料，越来越多的橡胶制品，带有金属嵌件的塑料制品也采用注射成型法生产。精密注射成型，气辅注射成型，多台注射机共注射及注射成型过程的全自动控制等为注射成型工艺发展的新领域。 注塑成型的主要设备是柱塞式或螺杆式往复注射机，以及根据制品要求设计的注射模具。塑化好的熔体靠螺杆或柱塞的推力注入闭合的模腔内，经冷却固化定型，开模得到所需的制品（见图8-1）。 图8-1 典型注射成型设备示意图 注塑过程是循环往复、连续进行的。全部注塑过程由一个主循环和两个辅助工序组成，见图8-2。 图8-2 注塑过程循环示意图 与该过程相对应，一个循环中模腔内物料承受的压力随时间或温度的变化曲线如图8-3所示。图中各段时间的总和为一个注塑成型周期。 图8-3 典型注塑周期的程序图 1－柱塞前进时间；2－合模时间；3－开模时间；4－残余压力； a－静置时间；b－充模时间；c－保压时间；d－倒流时间；e－封口时间； f－封口后冷却时间
要得到令人满意的注塑制品，除掌握准确的时间程序外，还要借助于流变学理论，掌握模腔内的物料填充情况，即掌握流道和模腔内的压力变化程序和温度变化程序。 目前已经能够运用流变学和传热学理论，采用计算机辅助设计方法，数值计算模具设计中遇到的一些与流道设计、传热管路设计有关的问题，数字模拟流道和模腔内的物料填充图和压力、温度场分布图，为模具设计提供有价值的资料。 但是由于各种模具内流道形状复杂，模具温度不稳定，物料注射速度高，非牛顿流动性突出，流动过程间歇，所以对这样一个复杂的注射过程要求得其精确解几乎是不可能的。 下面首先运用流变学基本方程，结合若干经验公式，对注模过程中模腔内压力的变化进行分析，说明一些有意义的现象；然后介绍注射模具计算机辅助设计中的流变学方法。 一般螺杆式往复注射机及模具的功能区段可分为三段：塑化段，注射段，充模段。 塑化段同螺杆挤出机，物料在其中熔融、塑化、压缩并向前输送。 注射段由喷嘴、主流道、分流道、浇口组成，物料在其中的流动如同在毛细管流变仪中的流动。 充模段是关键，熔体由浇口进入模腔，发生复杂的三维流动以及不稳定传热、相变、固化等过程，流动情况十分复杂。 为简便起见，选择几何形状最简单的圆盘形模具和管式流道入口进行研究。 1．2 简化假定和基本方程 圆盘形模具和管式流道入口示意图见图8-4。设盘形模具的模腔半径为*R ，厚度为Z ，壁温保持为T 0 ，浇口在圆盘中心，半径为0R ，温度为 1T 的熔体从浇口注入模腔，并以辐射状从中心向四周流动。 图中取柱坐标系（r 、θ、z ），在圆盘中物料沿半径 r 方向流动，故r 方向为主流动方向，不同z 高度流层的流速不同，故z 方向为速度梯度方向，θ方向为中性方向。 图8-4 采用柱坐标系绘出的圆盘形模具和管式流道入口 1－温度为T 1的熔体；2－＂冻结＂的聚合物皮层；3－流前；4－喷嘴；
常用塑料的注塑工艺 —、聚乙烯-PE 1物理特性：一般常用聚乙烯为高密聚乙烯（HDPE ）密度0.95熔点130C，低密聚乙烯（LDPE） 密度0.92熔点120C。 2.工艺特性： ①结晶型聚合物，有明显的熔点，软化温度范围窄（3—5C） ②注塑压力的变化对聚乙烯的流动性的影响比料筒温度的影响要明显，所以在注塑成型时先 从注塑压力方面考虑。但过高的剪切速率会出现熔体破裂现象，在制品表面出现毛糙、斑纹 等熔体破裂现象? ③乙烯吸水性低，含水小于0.01%，生产时可以不进行干燥处理?如储藏不当引起水分过量可在70-80C温度下干燥1-2h。 ④收缩率大且方向性明显，制品易翘曲变形。HDPE收缩率1.5-5%丄DPE收缩率2-5%收缩率一般视制品壁厚而定，制品壁厚越大收缩率越大。 ⑤聚乙烯对注塑机无特殊要求，一般均可使用。 3.制品与模具 ①制品制品的壁厚与熔体的流动长度有关，而聚乙烯的流动性又随密度的不同有所不 同，因此在选择制品厚度时需充分考虑流动比，低密聚乙烯的流长比为280:1，高密度聚乙 烯的流长比为230:1。在选择制品的壁厚时，应考率收缩率的影响，从有利于熔体流动、减少制品收缩的角度出发，一般聚乙烯的壁厚应在1-3.5mm之间。 ②模具的排气孔槽深度应控制在0.03mm以下。 4.树脂准备 注塑用的聚乙烯为了保证制品有一定的机械强度，通常选用熔体指数稍底的品级，而对于强 度要求不高、薄壁、长流程的制品，熔体指数相应选择大些，熔体指数（Ml ）是在温度为190C，负荷为2160g下，10分钟内熔体通过孔径为 2.1mm,长度为8mm孔的克数。熔体指数值越小，树脂的分子量就越大，流动性就越差。 5.成型工艺 ①注塑温度注塑温度应根据注塑制品实际情况来确定，一般低密聚乙烯料筒温度在 160-220C之间，高密聚乙烯在175-240C之间。在料筒温度分布上喷嘴和加料段温度低一些，比计量段和压缩段低20C左右，如果加料段温度过高，有可能造成物料粘附在螺杆上，造成加料不畅。高的料筒温度可以改善熔体的流动性，但能造成制品大的收缩。 ②注塑压力和注塑速度 一般聚乙烯对注塑压力和注塑速度无特殊要求，一般选择视制品情况而定，但大的注射速度会造成熔体破裂现象。 ③模具温度模具温度的高低对聚乙烯制品有较大的影响，即模具温度高，熔体冷却速度慢，制品的结晶度高，硬度、刚性均有提高，但制品的收缩相应加大，易出现缩痕。模具温度低，熔体冷却速度快，所得制品结晶度低，透明性增加，呈现柔韧性，但相应内应力增 加，收缩的各向异性明显，易出现翘曲变形。通常低密聚乙烯的模具温度为35-55高密聚乙
塑料如何配色 塑料配色就是在红、黄、蓝三种基本颜色基础上，配出令人喜爱、符合色卡色差要求、经济并在加工、使用中不变色的色彩。另外通过配色着色还可达到某种应用上的要求。 配色是根据塑料性能、成型工艺、色粉特性、拼色原则、产品要求等综合考虑，对各种色粉进行拼色，然后达到所需的颜色要求。 调色中，掌握调深浅、调色相、调色差是最基本的技术。 调色的原则是先调深浅后调色相，因为深浅一变，色相肯定就变了。 01调深浅 根据目标样品，观察分析透程度、色相深浅，确定成分中黑、白色所占的比例，彩色颜色确定彩色色粉浓度或含有荧光色粉比例。对色粉的着色力可用各种色粉在同一种塑料基材上打板确认，同时要掌握每一种彩色颜料加入一定比例的钛白粉，其色相变化及浓度变化情况。调色过程中，往深的方向，要凭色光分清楚是色相的深浓还是黑浓，色相的深浓只能再加入色粉，黑浓可以加入黑色，当然可以加入少量黑来加深色相的深浓。 往浅的方向，要根据实色程度先确定好钛白粉用量，如果不够实色，需要再加钛白粉，同时其它色粉也要按比例加入，然后根据色相的深浅与各种彩色着色剂的着色力，估算彩色着色剂的比例含量。 02调色相 理论上，用红、黄、蓝三原色就可以配出大部分的颜色，但是实际上，各种着色剂的颜色都不是单纯色，而是介于单纯色之间，带有相临近颜色的色光，比如，红色色粉有黄光红与蓝光红，蓝色色粉有红光蓝与绿光蓝，黄色色粉有绿光黄与红光黄。 在调色过程中，要注意色光的互补性，如调鲜艳绿色时，可以直接用酞青绿，如调比较深的绿色就要选绿光蓝与绿光黄来拼色，而不能用互补的红光蓝与绿光黄来拼色。 03调色差 深浅与色相估算后，基本配方可以确定，打板后与标准样对色，然后进行色差修正。色差与深浅、鲜艳度、明亮度、色相的偏向有关。 首先要确定色差在哪个方面，深浅用黑、白色粉来调，明亮鲜艳度用增减色粉用量或加入荧光色粉、增白剂来调整。色相的偏向可以增加或减少该项色粉的用量或利用补色关系来调整。但是要注意：慎用补色，会使颜色发暗。 04确定调色配方 首先确定钛白粉的含量，这是技术关键之所在。因为，钛白粉含量一变，颜色就会变化很大，其他色粉用量就随之改变; 分析配色试样的色调范围是由哪几种色组成，哪种是主色，哪种是副色，各占比是多。(尽量选择与样品颜色色光相近的颜料，如调红色系颜色，试样偏黄就选用大红色，偏鲜艳就选用艳红或荧光红色做主色); 最后观察试样的鲜艳度，考虑是否加入荧光色粉或加入增白剂。
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与 壁厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～ 1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升
注塑工艺及材料配方和机器维修问题之一到模板
注塑工艺及材料配方和机器维修600问题之一401到500 1. 脚塞为蘑菇形状, 蘑菇柄外有3层螺纹装叶片, 蘑菇头直径27, 柄部叶片直径23.5, 整个产品高度26, 重量6克。网丝尼龙注塑( 纯网丝尼龙, 未增强) , 产品出来后, 泡水24小时, 然后捞出来, 装编织袋里, 存放10天。把装配好的椅子拿起来1米高用力往地上落( 藤编家具, 编好后四脚不平, 要用力摔一下整形) , 结果脚塞蘑菇头部分裂了。 答: 2.寻用于HIPS材料印刷的油墨, 要求: 1.要做百格、酒精、耐磨测试.2.颜色为白色。 答: 用马来宝的油墨, 经济实惠, 无卤素油墨。 3. 镭雕后固定字体发白, 是那道工序出了问题。工序为: 产品经过二次喷漆, 底漆是黑色的, 面漆是银色。半成品是一点看不出问题。 答: ( 1) 是不是只雕掉银色面漆而保留黑色底漆? 还是两层都雕掉( 2) 不知道是雷雕那面, 总之字体发白, 电流大了。 4.透明ABS已经能够电镀 答: 现在我研究的该工艺已经很成熟了, 在粗化前要加一道工艺, 粗化后也要加一道( 或二道) 工艺, 经过添加工艺后, 钯水与化学镍没有必要去提升浓度, 而且化学镍上镀的速度跟正常ABS相差无几! 附着力OK! 但加的这二道工艺都是要加温的, 能够把第一个粗化
更换为我加的第一道工艺 , ABS正常粗化还是要的, 后面加的工艺要有不锈钢槽, 因是碱性! 5. 车间生产的塑料件( ABS), 一经烤漆, 表面会有砂子打过一样的痕迹。毛坯上看不出来的, 不一样的颜色, 浅颜色的就特别显! 答: 是成型不良可能是龟裂造成的生产时可用辛纳水涂在产品表面看是否会龟裂如果成型不成功建议用abs全原料生产有时二次料也会影响品质 6. 在生产的TPU材料使用过程中会有气体粘在模具上影响产品外观模具清扫很困难 答: 6.1模心碳化, 模具抛光一下就能够了 6.2你的料没烤好。背压不正确, 温度不够高哦 6.3添加脱模粉进去, 能够解决脱模问题。有气体能够设计排气孔。 6.4先用100度的温度把料烤2小时再说吧! 7. 请问TPU5377A在和ABS757二次成型时结合强度不够怎么办? 做耐压测试时总是和ABS剥离开 答: 一般TPU与尼龙+玻纤增强材料粘接得比较好,既然你做双色成型,材料强度难道不要考虑?ABS很少用在这上面的,你能够考虑用镶的形式粘牢它. 8. 产品原料为POM材质, 在供应商印刷时油墨附着力差, 用胶带或用指甲就能将油墨除掉。油墨为十条, 烘烤150度 40分钟。请问如何才能增加附着力。有一种预处理的火焰机是否能起作用?
目 录 一、 培训目的 (02) 二、 培训对象 (02) 三、 成型条件和要素 (02) 四、 加热筒（炉温）温度 (02) 五、注射压力（充填压力、保压）............ (04) 六、射出速度....................................... (04) 七、射出时间...................................................... (05) 八、冷却时间...................................................... (05) 九、模具温度...................................................... (06) 十、调机的程序................................................... (06) 十一、注意事项................................................ (06)
注塑成型工艺基础 一、培训目的：让调机人员对调机过程中一些常见的事项加深认识，以达到提 高大家的操作技能，从而提高生产效率。 二、培训对象：注塑部组长及QC员 三、注塑条件和要素 注塑条件和要素包括以下内容： 1．温度----炮筒温度、料温、模温、油温、 2．压力----充填压力、保压、背压、推顶压力、模开压力、锁模压力。 3．时间----射出时间、填充时间、保压时间、冷却时间、干燥时间。 4．速度----射出速度、推料螺杆转速、模具的合模速度、推顶杆速度。 5．量-----计量、推料螺杆回缩量，模开量、推顶量。 因为注塑中上述要素互相有关连，不能各自任意调正。而且产品的形状、胶料的种类；模具的构造也有较大的关系，所以注塑的条件应根据实际注塑情况而进行设定。要想得到稳定的成型工艺条件，应把成型条件误差减少到最低程度。但是产品质的良否，多数起因于产品的形状，即模具形状，因此用注塑机以及注塑条件来弥补才行。 四、 热筒（炉温）温度 关于加热筒的设定温度，根据各种胶料的特性不同，同时胶料生产厂家，等级的不同也有很大的区别。如果各种胶料的加热筒温度设定不当，不但会出现不良品，胶料也会分解产生有毒气体给人体带来严重的危害。同时也有爆发性的胶料，对于加热温度的设定，要充分地掌握胶料的特性和合适的温度之后
注塑成型工艺和模具知识汇总 注塑成型的原理 将塑料颗粒定量地加入到注塑机的料筒内，通过料筒本身设置好的的温度以及螺杆转动时产生的剪切磨擦作用使塑料逐步熔化呈流动状态，然后在螺杆的推挤下熔融塑料以高压和较快的速度通过射嘴注入到温度较低的闭合模具的型腔中，由于模具的冷却作用使模腔内的熔融塑料逐渐凝固并定型，最后开模取出塑件。 常用材料的工艺特性
关于热塑性塑料成型 收缩率 一般宜用如下方法设计模具： ①对塑件外径取较小收缩率，内径取较大收缩率，以留有试模后修正的余地。 ②试模确定浇注系统形式、尺寸及成型条件。 ③要后处理的塑件经后处理确定尺寸变化情况（测量时必须在脱模后24小时以后）。 ④按实际收缩情况修正模具。 ⑤再试模并可适当地改变工艺条件略微修正收缩值以满足塑件要求。 流动性 按模具设计要求大致可将常用塑料的流动性分为三类： ①流动性好: 尼龙PA、聚乙烯PE、聚苯乙烯PS、聚丙烯PP； ②流动性中等: 聚苯乙烯系列树脂（如ABS、AS）、有机玻璃PMMA、聚甲醛POM、聚苯醚PPO； ③流动性差: 聚碳酸酯PC、聚苯硫醚PPS、聚砜PSF、聚芳砜PSU、氟塑料PTFE。 各种塑料的流动性也因各成型因素而变，主要影响的因素有如下几点：
①温度：料温高则流动性增大，但不同塑料也各有差异，聚苯乙烯（尤其耐冲击型的HIPS）、聚丙烯、尼龙、有机玻璃、改性聚苯乙烯（如ABS、AS）、聚碳酸酯等塑料的流动性随温度变化较大。对聚乙烯、聚甲醛，则温度增减对其流动性影响较小。所以前者在成型时宜调节温度来控制流动性。 ②压力：注塑压力增大则熔融料受剪切作用大，流动性也增大，特别是聚乙烯、聚甲醛较为敏感，所以成型时宜调节注塑压力来控制流动性。 ③模具结构：浇注系统的形式，尺寸，布置，冷却系统设计，熔融料流动阻力（如：型面光洁度，料道截面厚度，型腔形状，排气系统）等因素都直接影响到熔融料在型腔内的实际流动性，凡促使熔融料降低温度，增加流动性阻力的则流动性就降低。 因此，模具设计时应根据所用塑料的流动性，选用合理的结构。成型时则也可控制料温，模温及注塑压力、注塑速度等因素来适当地调节填充情况以满足成型需要。 结晶性 热塑性塑料按其冷凝时有无出现结晶现象可划分为结晶型塑料与非结晶型（又称无定形）塑料两大类。 所谓结晶现象即为塑料由熔融状态到冷凝时，分子由独立移动，完全处于无次序状态，变成分子停止自由运动，按略微固定的位置，并有一个使分子排列成为正规模型的倾向的一种现象。
聚丙烯(P P)的注塑加工工艺 介绍 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
来源于：注塑财富网聚丙烯（PP ）的注塑加工工艺介绍 PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热就形温度高、密度小、结晶度高等特点。改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。 不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC 之间。 1、塑料的处理。 纯PP是半透明的象牙白色，可以染成各种颜色。PP的染色在一般注塑机上只能用色母料。在华美达机上有加强混炼作用的独立塑化元件，也可以用色粉染色。户外使用的制品，一般使用UV稳定剂和碳黑填充。再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。PP注塑加工前一般不需特别的干燥处理。 2、注塑机选用 对注塑机的选用没有特殊要求。由于PP具有高结晶性。需采用注射压力较高及可多段控制的电脑注塑机。锁模力一般按3800t/m2来确定，注射量20%-85%即可。 3、模具及浇口设计 模具温度50-90℃，对于尺寸要求较高的用高模温。型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度，直径可小至。边形浇口长度越短越好，约为，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。模具必须有良好的排气性，排气孔深，厚，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。 4、熔胶温度 PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃。熔融段温度最好在240℃。 5、注射速度
吹塑 吹塑 blow moulding 也称中空吹塑，一种发展迅速的塑料加工方法。热塑性树脂经挤出或注射成型得到的管状塑料型坯，趁热（或加热到软化状态），置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。吹塑薄膜的制造工艺在原理上和中空制品吹塑十分相似，但它不使用模具，从塑料加工技术分类的角度，吹塑薄膜的成型工艺通常列入挤出中。吹塑工艺在第二次世界大战期间，开始用于生产低密度聚乙烯小瓶。50年代后期，随着高密度聚乙烯的诞生和吹塑成型机的发展，吹塑技术得到了广泛应用。中空容器的体积可达数千升，有的生产已采用了计算机控制。适用于吹塑的塑料有聚乙烯、聚氯乙烯、聚丙烯、聚酯等，所得之中空容器广泛用作工业包装容器。 根据型坯制作方法，吹塑可分为挤出吹塑和注射吹塑，新发展起来的有多层吹塑和拉伸吹塑。 塑料模具常识- 挤出吹塑 挤出吹塑是一种制造中空热塑性制件的方法。广为人制的吹塑对象有瓶、桶、罐、箱以及所有包装食品、饮料、化妆品、药品和日用品的容器。大的吹塑容器通常用于化工产品、润滑剂和散装材料的包装上。其他的吹塑制品还有球、波纹管和玩具。对于汽车制造业，燃料箱、轿车减震器、座椅靠背、中心托架以及扶手和头枕覆盖层均是吹塑的。对于机械和家具制造业，吹塑零件有外壳、门框架、制架、陶罐或到有一个开放面的箱盒。 聚合物 最普通的吹塑挤塑料原料是高密度聚乙烯，大部分牛奶平时有这种聚合物制成的。其他聚烯烃也常通过吹塑来加工。根据用途，苯乙烯聚合物、聚氯乙烯、聚酯、聚氨酯、聚碳酸酯和其他热塑性塑料也可以用来吹塑。 最近工程塑料在汽车行业被广泛接受。材料选择是以机械强度、耐候性、电学性能、光学性能和其他性能为依据的。 工艺 3/4的吹塑制品是由挤出吹塑法制造的。挤出工艺是强迫物料通过一个孔或模具来制造产品。 挤出吹塑工艺由5步组成：1.塑料型胚（中空塑料管的挤出）；2.在型胚上将瓣合模具闭合，夹紧模具并切断型胚；3.向模腔的冷壁吹胀型培，调整开口并在冷却期间保持一定的压力，打开模具，写下被吹的零件；5.修整飞边得到成品。 挤塑 聚合物混配备定义为通过熔体混合使聚合物或聚合物体系提高等级的一种过程。混配过程从单一添加剂的加入到多种添加剂处理、聚合物合金和反应性混培，其范围甚广。据估计，美国三分之一的聚合物生产要经过混佩。混配料可根据最终应用的性能要求进行定制。混配产品具有杂混的性能，例如高光泽和优良的抗冲击强度，或精密模塑性和良好的刚度。 混配好的聚合物通常被切粒用于进一步加工。然而工业上越来越来感兴趣的是将混配与下一步过程结合起来，例如型材挤出，这样可避免再次加热聚合物。 混合 人们使用各种类型的熔体混合设备，从辊炼机和分批混合机到单螺杆和双螺杆挤塑机。连续混配给（挤塑机）是最常用的设备，因为他可提供质量一致的产品，并且可降低操作费用。有两种混合类型：分布式混合品料再婚配料中无需采用高剪切应力就可以均匀地分布。这类混合液被称为延伸性混合或层流性混合。
注塑机的调机方法与技巧注塑成型介绍及工艺介绍 一、注塑成型的基本原理： 注塑机利用塑胶加热到一定温度后能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。 二、注塑成型的四大要素: 1.塑胶模具 2.注塑机 3.塑胶原料 4.成型条件 三、塑胶模具 大部份使用二板模、三板模，也有部份带滑块的行位模。 基本结构1.公模（下模） 公模固定板、公模辅助板、顶针板、公模板。 2.母模（上模) 母模板、母模固定板、进胶圈、定位圈。 3.衡温系统冷却.稳（衡）定模具温度。 四、注塑机主要由塑化、注射装置，合模装置和传动机构组成； 电气带动电机，电机带动油泵，油泵产生油压， 油压带动活塞，活塞带动机械，机械产生动作； 1、依注射方式可分为1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机 2、依锁模方式可分为： 1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式 3、依加料方式可分为1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机 4、注塑机四大系统： 1.射出系统a.多段化、搅拌性及耐腐蚀性。 b.射速、射出、保压、背压、螺杆转速分段控制。 c.搅拌性、寿命长的螺杆装置。 d.料管互换性，自动清洗。 e.油泵之平衡、稳定性。
2.锁模系统a.高速度、高钢性。b.自动调模、换模装置。c.自动润滑系统。 d.平衡、稳定性。 3.油压系统a.全电子式回馈控制。b.动作平顺、高稳定性、封闭性。 c.快速、节能性。 d.液压油冷却，自滤系统。 4.电控系统a.多段化、具记忆、扩充性之微电脑控制。b.闭环式电路、回路。 c.SSR(比例、积分、微分)温度控制。 d.自我诊断警报功能。 e.自动生产品质管制、记录。 5、国内注塑机现有的品牌： 1.国外品牌：巴顿，德马格，三菱，日钢，东芝等等； 2.港台品牌：震雄，全力发，富强鑫，舜展，台中精机，亿利达，综纬，丰铁 百塑，今机，德润等等； 3.国内品牌：海天，海星，海达，海太，海涛，海地，三元，通用，双马，永泰王牌等等； 五、塑胶材料：塑胶材料可分为热固性和热塑性两种： 1.热固性塑胶：指不能重复使用之塑胶其分子最终成体型结构。 2.热塑性塑胶：指可重复再造使用之塑胶分为结晶体 (PBT,PA)和非定形性(PC,PPO).结晶性塑胶指塑胶液体在变为固体时可以成为规则形的塑胶其分子大部分是依线形或支链型结构排列。 3.工程塑胶：工程塑胶指使用在机械构件可长期使用在100摄氏度以上，抗拉伸强度在一平方厘米500kg以上抗弯曲强度在一平方厘米2400kg以上的塑胶 目前大部分使用的塑料有：PP ABS PBT PC PA PPS POM 等。 1、PP料：(聚丙烯polypropylene) 目前大部分使用的厂牌有： 中国石化台湾化纤镇海炼化韩国现代 新加坡mytex 印度SEETEC 特性：比重较轻,流动性好，无色，无味.无臭，无毒，光泽度.拉伸强度 .耐热性能好,二次加工性能好有良好的绝缘性化学稳定性加上价格低廉
常用塑料的注塑工艺 一、聚乙烯-PE 1．物理特性：一般常用聚乙烯为高密聚乙烯（HDPE）密度0.95熔点130℃,低密聚乙烯(LDPE)密度0.92熔点120℃。 2．工艺特性： ①结晶型聚合物，有明显的熔点，软化温度范围窄（3—5℃） ②注塑压力的变化对聚乙烯的流动性的影响比料筒温度的影响要明显，所以在注塑成型时先从注塑压力方面考虑。但过高的剪切速率会出现熔体破裂现象,在制品表面出现毛糙、斑纹等熔体破裂现象. ③乙烯吸水性低，含水小于0.01℅,生产时可以不进行干燥处理.如储藏不当引起水分过量可在70-80℃温度下干燥1-2h。 ④收缩率大且方向性明显,制品易翘曲变形。HDPE收缩率1.5-5℅,LDPE收缩率2-5℅,收缩率一般视制品壁厚而定,制品壁厚越大收缩率越大。 ⑤聚乙烯对注塑机无特殊要求，一般均可使用。 3．制品与模具 ①制品制品的壁厚与熔体的流动长度有关，而聚乙烯的流动性又随密度的不同有所不同，因此在选择制品厚度时需充分考虑流动比，低密聚乙烯的流长比为280:1，高密度聚乙烯的流长比为230:1。在选择制品的壁厚时，应考率收缩率的影响，从有利于熔体流动、减少制品收缩的角度出发，一般聚乙烯的壁厚应在1-3.5mm之间。 ②模具的排气孔槽深度应控制在0.03mm以下。 4．树脂准备 注塑用的聚乙烯为了保证制品有一定的机械强度，通常选用熔体指数稍底的品级，而对于强度要求不高、薄壁、长流程的制品，熔体指数相应选择大些，熔体指数（MI）是在温度为190℃，负荷为2160g下，10分钟内熔体通过孔径为2.1mm，长度为8mm孔的克数。熔体指数值越小，树脂的分子量就越大，流动性就越差。 5．成型工艺 ①注塑温度注塑温度应根据注塑制品实际情况来确定，一般低密聚乙烯料筒温度在160-220℃之间，高密聚乙烯在175-240℃之间。在料筒温度分布上喷嘴和加料段温度低一些，比计量段和压缩段低20℃左右，如果加料段温度过高，有可能造成物料粘附在螺杆上，造成加料不畅。高的料筒温度可以改善熔体的流动性，但能造成制品大的收缩。 ②注塑压力和注塑速度 一般聚乙烯对注塑压力和注塑速度无特殊要求，一般选择视制品情况而定，但大的注射速度会造成熔体破裂现象。 ③模具温度模具温度的高低对聚乙烯制品有较大的影响，即模具温度高，熔体冷却速度慢，制品的结晶度高，硬度、刚性均有提高，但制品的收缩相应加大，易出现缩痕。模具温度低，熔体冷却速度快，所得制品结晶度低，透明性增加，呈现柔韧性，但相应内应力增加，收缩的各向异性明显，易出现翘曲变形。通常低密聚乙烯的模具温度为35-55 高密聚乙烯60-70在选取时应注意制品要求。
来源于：注塑财富网聚丙烯（PP ）的注塑加工工艺介绍 PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热就形温度高、密度小、结晶度高等特点。改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。 不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。 1、塑料的处理。 纯PP是半透明的象牙白色，可以染成各种颜色。PP的染色在一般注塑机上只能用色母料。在华美达机上有加强混炼作用的独立塑化元件，也可以用色粉染色。户外使用的制品，一般使用UV稳定剂和碳黑填充。再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。PP注塑加工前一般不需特别的干燥处理。 2、注塑机选用 对注塑机的选用没有特殊要求。由于PP具有高结晶性。需采用注射压力较高及可多段控制的电脑注塑机。锁模力一般按3800t/m2来确定，注射量 20%-85%即可。 3、模具及浇口设计 模具温度50-90℃，对于尺寸要求较高的用高模温。型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度，直径可小至。边形浇口长度越短越好，约为，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度
逐肯增加。模具必须有良好的排气性，排气孔深，厚，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。均聚 PP 制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。 4、熔胶温度 PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃。熔融段温度最好在240℃。 5、注射速度 为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（人地幔现气泡、气纹）。如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射和较高模温。 6、熔胶背压 可用5bar熔胶背压，色粉料的背压可适当调高。 7、注射及保压 采用较高注射压力（1500-1800bar）和保压压力（约为注射压力的80%）。大概在全行程的95%时转保压，用较长的保压时间。 8、制品的后处理 为防止后结晶产生的收缩变形，制品一般需经热水浸泡处理。
二十种注塑原料特性及工艺 PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物：典型应用范围:计算机和商业机器壳体、电器设备、草坪园艺机器、汽车零件仪表板、内部装修以及车轮盖）。 注塑模工艺条件:干燥处理：加工前的干燥处理是必须的。湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。熔化温度： 230~300C。模具温度：50~100C。注射压力：取决于塑件。注射速度：尽可能地高。 化学和物理特性: PC/ABS具有PC和ABS两者的综合特性。例如ABS的易加工特性和PC的优良机械特性和热稳定性。二者的比率将影响PC/ABS材料的热稳定性。PC/ABS这种混合材料还显示了优异的流动特性。收缩率在0.5%左右。 PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物：典型应用范围:齿轮箱、汽车保险杠以及要求具有抗化学反应和耐腐蚀性、热稳定性、抗冲击性以及几何稳定性的产品。注塑模工艺条件:干燥处理：建议110~135C,约4小时的干燥处理。熔化温度：235~300C。模具温度：37~93C。化学和物理特性: PC/PBT具有PC和PBT二者的综合特性，例如PC的高韧性和几何稳定性以及PBT的化学稳定性、热稳定性和润滑特性等。收缩率在0.5%左右。 PE-HD 高密度聚乙烯典型应用范围:电冰箱容器、存储容器、家用厨具、密封盖等。 注塑模工艺条件:干燥：如果存储恰当则无须干燥。熔化温度：220~260C。对于分子较大的材料，建议熔化温度范围在200~250C之间。模具温度：50~95C。6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。塑件冷却温度应当均匀以减小收缩率的差异。对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内（这里“d”是冷却腔道的直径）。注射压力：700~1050bar。注射速度：建议使用高速注射。流道和浇口:流道直径在4到7.5mm之间，流道长度应尽可能短。可以使用各种类型的浇口，浇口长度不要超过0.75mm。特别适用于使用热流道模具。 化学和物理特性: PE-HD的高结晶度导致了它的高密度，抗张力强度，高温扭曲温度，粘性以及化学稳定性。PE-HD比PE-LD有更强的抗渗透性。PE-HD的抗冲击强度较低。PH-HD的特性主要由密度和分子量分布所控制。适用于注塑模的PE-HD分子量分布很窄。对于密度为0.91~ 0.925g/cm3，我们称之为第一类型PE-HD；对于密度为0.926~ 0.94g/cm3，称之为第二类型PE-HD；对于密度为0.94~ 0.965g/cm3，称之为第三类型PE-HD。该材料的流动特性
