中频感应加热炉在工业上的应用及其广泛，在热处理、调质、锻造透热等领域做出了大大小小的贡献。现在的中频感应加热炉，经过了很长时间的使用，从中出现的问题不断改善，现在的机械已经逐步的完善。但是在使用期间因为地理位置和人为因素的影响，以及厂家生产的问题，机械会出现一定的问题，这样后期的使用就会很麻烦。河北恒远电炉厂家在这里整理一些使用中常见的一些问题，希望在使用中出现问题可以给与一定的帮助。
中频感应加热炉常见问题
1.电气故障，中频感应加热炉, 就其故障发生的范围来说, 主要可分为二大块: 一是控制部分, 二是主电路, 即包括补偿电容器、感应器在内的谐振回路与水冷电缆及母排等部分。就故障的种类来说, 主要有过电流、过电压以及输出中频功率低等。
（1）启动变压器T 4 烧坏, 或T 4 的初级线圈的熔丝烧断, 以及启动接触器KM 2 触点未闭合或接触不良。启动变压器T 4 设计为短时工作制, 正常工作时间仅为几秒钟。如果连续多次启动则线圈严重发热。因此当KM 2 的主触头粘住或卡住时, T 4 的线圈很容易被烧坏。另外, 当T 4 初级线圈的熔丝9FU 熔断以及KM 2 主触点接触不良时, 都可使启动触发回路无电, 因而启动时中频柜无反应。
（2）启动控制回路的时间继电器1KT 常开延时闭合触点损坏或启动延时时间过长或过短。正常的延时时间为3～5s, 如果延时时间过短,则主电路上的整流桥无法及时补充负载回路及电抗器消耗的能量(此补充能量由启动时撞击产生) , 那么由撞击形成的衰减波很快趋向于零, 于是启动失败。如果延时时间过
长, 又会使启动电阻严重发热,而且还很可能使主电路的电流增长速度太快, 增长太大, 使换流时间拖得过长, 以至于超越了系统在这一阶段的换流能力, 启动也有可能不成功。另外, 如时间继电器常开延时闭合触点损坏, 控制极无电压, 则启动晶闸管V T 15 无法导通, 因而启动主回路晶闸管V T 11 因无触发脉冲也不能导通,就不可能有撞击衰减波产生, 也就不可能成功启动。

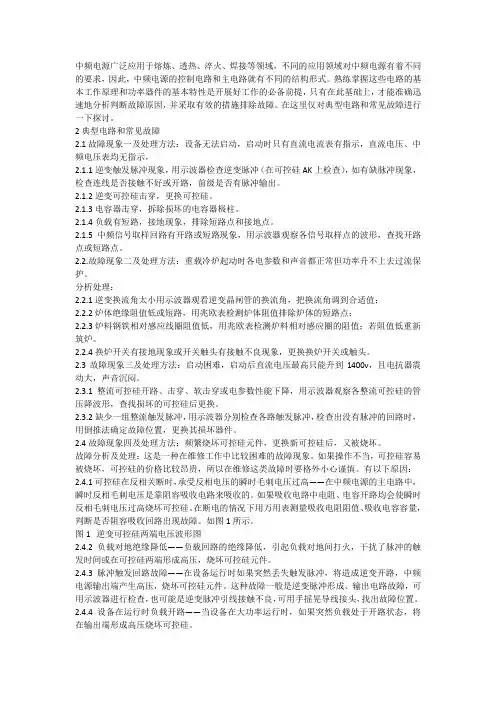

中频炉常见故障分析以及维修检测方法 1)故障现象：设备无法启动，启动时只有直流电流表有指示，直流电压、中频电压均无指示。 分析： a.逆变触发脉冲有缺脉冲现象； b.逆变晶闸管击穿； c.电容器击穿； d.负载有短路、接地现象； e.中频信号取样回路有开路或短路现象。 2)故障现象：启动困难，启动后中频电压高出直流电压一倍以上，且直流电流过大。 分析： a.逆变回路有一只晶闸管损坏； b.逆变可控硅有一只不导通，即“三条腿”工作； c.中频信号取样回路有开路或极性错误现象； d.逆变引前角移相电路出现故障；
3)故障现象：启动困难，启动后直流电压，难以到达满负荷或难以接近满负荷，且电抗器震动大，声音沉闷。 分析：中频炉 e.整流可控硅开路、击穿、软击穿或电参数性能下降 f.缺少一组整流脉冲 g.整流可控硅门极开路或短路 4)故障现象：能够启动，但启动后马上停机，设备处于不断重复启动状态。 分析： h.引前角太小； i.负载振荡频率在它激频率的边缘 5)故障现象：设备启动后，当功率升到一定值时，易过流保护，有时烧坏晶闸管原件，才重新启动，现象依然如故分析： j.如果在刚启动后低电压下产生过流，则逆变引前角太小使可控硅不能可靠关断
k.逆变晶闸管水冷套散热效果下降 l.槽路连接导线有接触不良 6)故障现象：设备启动时无任何反应，控制板上缺相等亮 分析： 快熔烧断 7)故障现象：设备运行时直流电流已达到额定值，但直流电压和中频电压低。 分析： 此现象不是中频电源故障，而是由于负载阻抗过低引起的 a.串联电容器有损坏的 b.感应器有匝间短路现象 8)故障现象：设备运行时，直流电压和中频电压均已达到额定值，但直流电流小，功率低。 分析：
中频炉系列透热炉构造： 中频透热炉一般由感应器、中频电源、变压器、电容等组成。 中频透热炉特点： （1）加热速度快、生产效率高、氧化脱炭少、节省材料与锻模成本 由于中频感应加热的原理为电磁感应，其热量在工件内自身产生，普通工人用中频电炉上班后十分钟即可进行锻造任务的连续工作，不需烧炉专业工人提前进行烧炉和封炉工作。不必担心由于停电或设备故障引起的煤炉已加热坯料的浪费现象。由于该加热方式升温速度快，所以氧化极少，每吨锻件和烧煤炉相比至少节约钢材原材料20-50千克，其材料利用率可达95％。由于该加热方式加热均匀，芯表温差极小，所以在锻造方面还大大的增加了锻模的寿命，锻件表面的粗糙度也小于50um。 （2）工作环境优越、提高工人劳动环境和公司形象、无污染、低耗能 感应加热炉与煤炉相比，，工人不会再受炎炎烈日下煤炉的烘烤与烟熏，更可达到环保部门的各项指标要求，同时树立公司外在形象与锻造业未来的发展趋势。感应加热是电加热炉中最节能的加热方式由室温加热到1100℃的吨锻件耗电量小于360度。 （3）加热均匀，芯表温差极小，温控精度高 中频透热炉功率估算公式： P=（C×G×T）/（0.24×t×∮） 公式说明：P—设备功率（KW）；C—金属比热，其中钢铁比热系数是0.17 G—加热工件重量（kg）；T—加热温度（℃）；t—工作节拍（秒）； ∮—设备综合热效率，一般可取0.5—0.7，异型件取0.4左右。 例如：某锻造厂有锻件坯料为Φ60×150mm，工作节拍为12秒/件（包括辅助时间），初锻温度以1200℃。则需要GTR中频电炉功率的计算如下：P=（0.17×3.3×1200）/（0.24×12×0.65）=359.61KW 根据以上计算，可以配置额定功率为400KW的GTR感应加热设备。感应加热其热量在工件内自身产生所以加热均匀，芯表温差极小。应用温控系统可实现对温度的精确控制提高产品质量和合格率。 中频炉加热装置具有体积小，重量轻、效率高、热加工质量优及有利环境等优点正迅速淘汰燃煤炉、燃气炉、燃油炉及普通电阻炉，是新一代的金属加热设备。 中频炉是铸造锻造及热处理车间的主要设备，其工作的稳定性、可靠性及安全性是流水作业的铸造锻造及热处理生产线正常稳定工作的保证。中频炉在热加工领域有着很好的发展前景如。国内专业的生产中频电炉的厂家东莞市正鑫中频电炉厂是这一领域佼
1. 火焰过长、过短 火焰过长是由于雾化蒸汽量小或油量大、通风量小而造成的。应适当开大雾化蒸汽或关小油门，加大通风量来解决。火焰过短是由于雾化蒸汽量大或油量小，通风量过大而造成，应适当关小雾化蒸汽或开大油门，降低通风量来解决。 2. 火焰颜色发红或发白 火焰发红是由于雾化蒸汽量小，或通风量不够而造成的。应适当开大雾化蒸汽和调节风量。火焰发白是由于雾化蒸汽量过大或油量过小、风量过大造成的，应适当关小雾化蒸汽或开大油量，降低风量。 3. 火焰发生回火或缩头 缩火是由于雾化蒸汽中带水，油中带水，雾化蒸汽量过大或者油温过低，炉膛温度过低。油压、汽压过低且波动不稳而造成的。应加温脱水，提高和稳定油压、汽压。回火是由于炉膛内有可燃气体存在或者负压挡板开度小，使炉膛成正压。有时点火时油门开得过猛进入炉内不能燃烧完全也能造成回火。对于燃料气火嘴回火多，是由于燃料气压力过低或者负压过大而造成，就应调整炉膛负压。 4．炉膛出现正压或负压过大 负压过大会造成空气大量漏入炉内，热效率降低。负压过大容易使炉管氧化爆皮而减少炉管寿命，应及时调整。 出现正压使炉子闷烧，易产生不安全现象，应及时调整使负压值达到标准。有时由于对流室吹灰效果不好，积灰结垢严重，也可能使炉膛出现正压，应及时加强吹灰措施，减少对流室阻力。 5．炉膛发暗 由于炉膛负压偏小或者供风不足火嘴雾化不好而造成，应及时调节，使火嘴燃烧完全，达到炉膛明亮。 6．烟气中氧含量过高 强制通风的炉子：烧油1.2 烧燃料气1.15 一般在完全燃烧时，氧含量与二氧化碳含量之和应在15～18%之间。 7．烟气中CO含量过高 主要是由于火嘴雾化不好，供风量不足所造成。若炉膛发暗，火焰发红或者烟囱冒黑烟时，烟气中必有CO必须调节，改善雾化条件，达到完全燃烧。 8．炉子负荷变动 在保证炉出口温度要求的前提下，炉膛四角的温度要随负荷的变化而缓慢均匀的变化，严禁急剧变化。炉子降量要根据降量幅度的大小，逐渐调节。 炉子提量要根据提量幅度的大小，调节燃料和空气，负压，以满足提量的要求。 9．烟囱冒黑烟 当炉进料量突然变化，或者仪表调节失灵，雾化蒸汽压力突然下降，供风不足使火嘴雾化不好时，烟囱会冒黑烟。有时炉管烧穿，管内油料外溢着火，烟囱也冒黑烟。

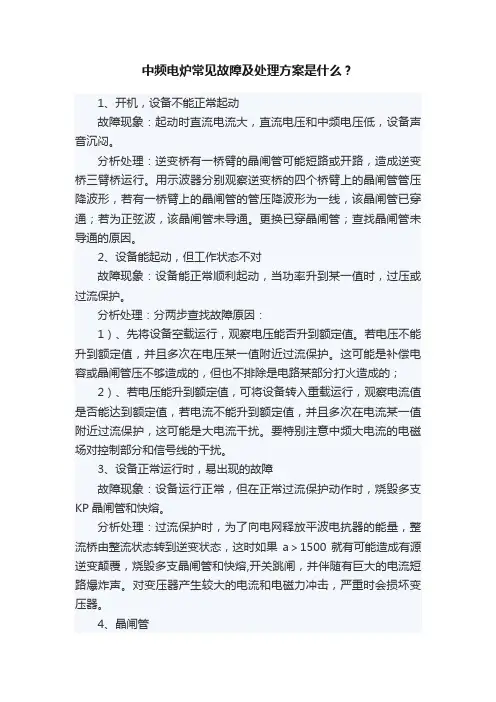

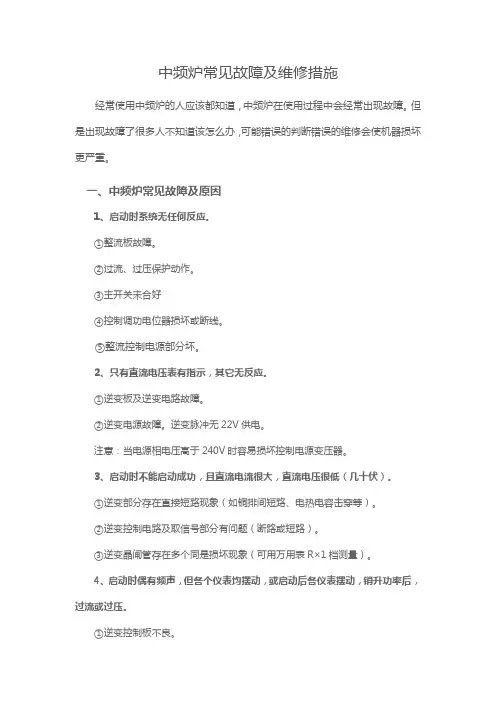

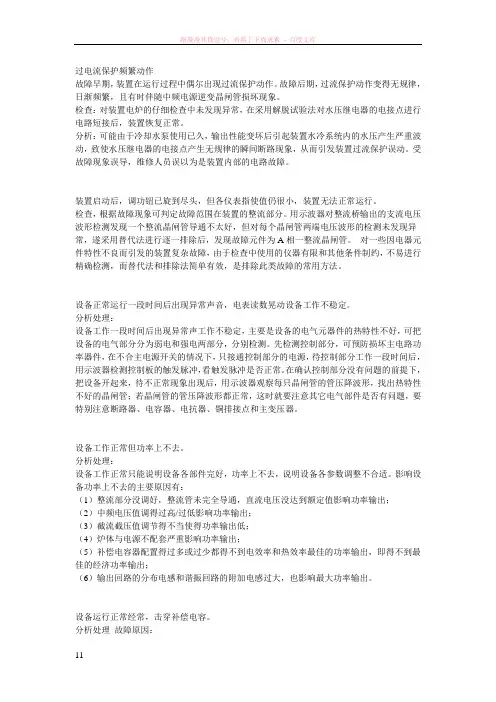

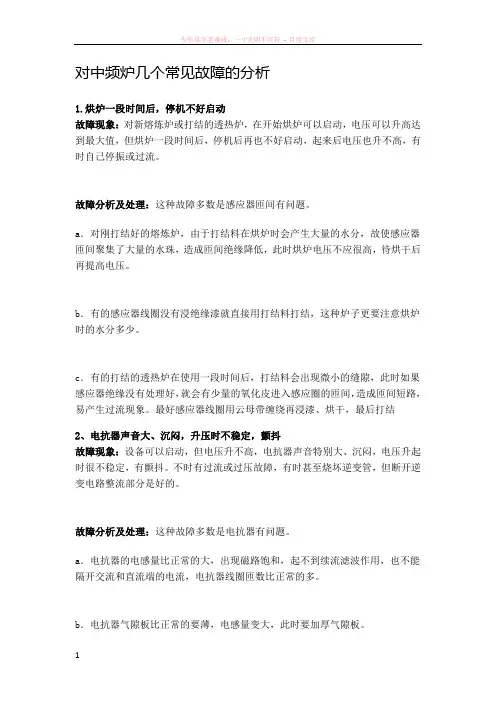

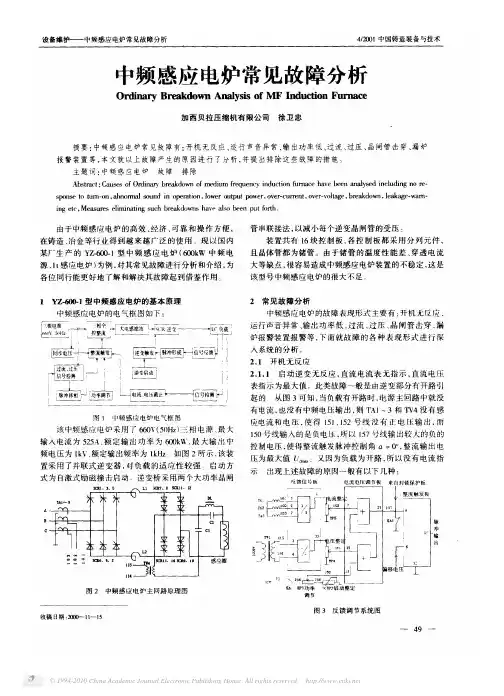

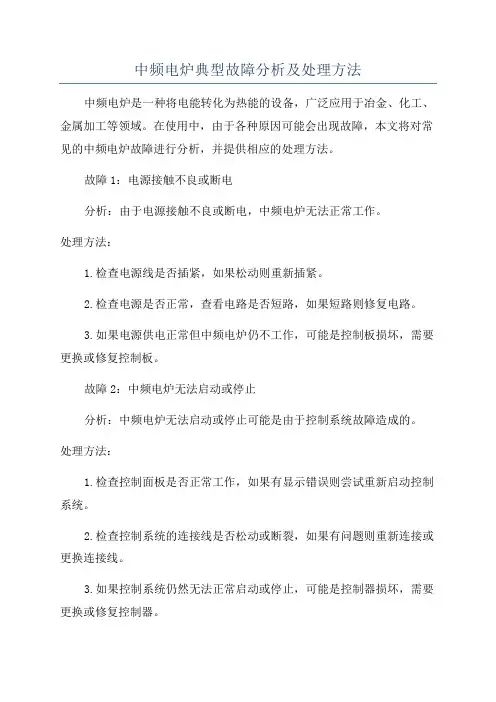

中频炉故障分析 1：启动时系统无任何反应 分析：整流板故障；闭锁保护动作；主开关未合好；控制电源熔丝断或接触不良；整流控制电源部分坏 2：只有直流电压表有指示，其他无反应 分析：逆变板及逆变电路故障；逆变电源故障 3：启动时不能启动成功，且直流电流很大，直流电压很低 分析：逆变部分存在直接短路现象；逆变控制电路及取信号部分有问题；逆变晶闸管存在多个同时损坏现象 4：启动时偶有频声，但各个仪表均摆动，或启动后各仪表摆动，稍升功率后，过压或过流 分析：逆变控制板不良；最小tf工作角调整不当；水冷电缆断或电缆螺丝松动；炉短路或接地，被压电路可能是输出侧短路；晶闸管不良 5：一合主回路，空气开关即跳闸，或过流保护，即使偶然正常也会有异常声响，一升功率即过流 分析：一般为某一个整流晶闸管击穿；晶闸管性能下降；或失去某方向的阻断能力变成二极管；整流电路存在短路 6：可以启动，但电抗器声间沉闷，表针偶然摆动，直流电压升往以500v 分析：主电路缺相；控制电路缺脉冲；整流晶闸管某一个不能触通或不能维持，以及门极短路或断路
7：能启动，但中频电压与直流电压比值大，电压低直流电流很大 分析：逆变晶闸管某一桥壁击穿；某一晶闸管不工作；逆变控制电路异常；负载不匹配，或最小TF角设置不当 8：直流电压不稳定，或某一范围不稳定，表针摆，电抗器有断线声响 分析：触发脉冲不稳定；整流晶闸管特性不良；主回路存在接触不良现象；PI调解器有问题而振荡；控制回路引路干扰 9：中频电压不稳定（排除直流电压不稳定的情况） 分析：逆变晶闸管不良；逆变脉冲不稳定；最小TF角设定不当；角栽回路接触不良或打火并线；PI调解器有问题存在振荡；控制电路受干扰 10：功率调不上去（排除整流、逆变故障） 分析：负载不匹配，过轻或过重；对于被压式接法的电路用户没有用被压接法去接；输出导线损耗太大 11正常启动，电压升到一定程度，突然出现重启现象 分析：最小角调整过小；线路板频率调整不合适 常见故障 1：中频柜无法启动，中频炉无法升温 分析：熔断器接触不良或断路（拧紧或更换）；电路板有故障灯亮（根据故障灯检修）；主电路未吸合（欠压脱扣线圈异常）倒炉未倒好（重新倒炉，使倒炉装置动触头接触紧密）；晶闸管被击穿（用万用表测量晶闸管的阻值，千欧以上为正常）；水冷电缆短路（更换）；
ZD系列中频感应加热电源说明书 一、概述 ZD系列中频加热电源是江苏油田工程院的专利产品。（专利号为97220550. 0） ZD系列中频加热电源应用了现代电力电子技术，重量轻，效率高，具有过流、短路等自动保护功能，并且输出功率由温度控制传感器进行自动调节。采用该中频电源的电加热系统通过对输出电压和频率的调节，可以对最大加热长度范围内的任意长度的负载进行加热，具有使用寿命长，效率高，体积小、重量轻等优点。ZD系列中频加热电源可以应用于地面集输管线感应加热和井下空心抽油杆加热。 二、工作原理 中频电源首先将三相380V交流电整流成直流电，并滤波。然后再运用电力电子器件IGBT，把直流电逆变成频率和占空比连续可调的单相中频交流电。最后通过隔离变压器，将单相中频交流电输送给加热负载。 三、型号说明 Z D －□ 额定容量（kVA） 电源 中频 四、使用条件 1、环境温度：－15℃～＋40℃ 2、空气相对湿度不大于90％
3、使用场所无严重的振动，周围环境无灰尘、腐蚀性气体 4、输入电压：三相四线交流电50Hz，380V±10％，机壳接零 五、技术数据（仅供参考） 型号 ZD-10 ZD-20 ZD-35 ZD-50 额定容量 10kVA 20kVA 35kVA 50kVA 输入电压 380V±10％ 380V±10％ 380V±10％ 380V±10％ 输入电流 5～15A 10～30A 15～55A 20～75A 输出电压 0～240V 0～300V 0～400V 0～500V 装置重量 50kg 80kg 110kg 150kg 加热长度＜200米＜400米＜700米＜1000米 六、安装方法 1、中频感应加热电源与油井的距离R≥15m，对轻烃气含量高的油井要求R≥20 m。 2、中频感应加热电源室内安装时，电源装置左右两侧对墙体的距离应≥1m，电源装置后面对墙体的距离应≥0.5m，不得倾斜。 3、中频感应加热电源室外安装时，应放置在一个相应的防雨外壳内，防雨外壳上下通风，不得倾斜，防雨外壳对其它设备的距离应≥1m。 4、中频电源上部接线柱用四芯铜电缆外接三相380V电网，电源装置机壳用接地线可靠接地； 5、中频电源下部的两个接线柱用单芯铜电缆分别引至加热负载； 中频电源型号四芯输入铜电缆规格接地线规格 相线零线 ZD-10 4 mm2 2.5 mm2 2.5 mm2 ZD-20 6 mm2 4 mm2 4 mm2 ZD-35 10 mm2 6 mm2 6 mm2 ZD-50 16 mm2 10 mm2 10 mm2
本篇文章主要针对中频感应加热炉逆变晶闸管频繁烧毁的问题，从阻容保护、均压电阻失效，晶闸管冷却效果变差、载流能力下降，隔热炉衬出现裂纹和磨损、炉体线圈对工件短路打火，及其技术参数分散性大且相互不匹配，在此主要由四个方面分析了原因，提出了日常和定期的维护保养规程。 我厂中频感应加热炉在车间用于板料成型前的透热工序，主要由250kw/4khz中频电源柜、中频电容器等部分组成。其实用一段时间后，经常出现逆变晶闸管烧毁的故障，不仅耽误生产，而且维修费用很高，每只逆变管为1200元，仅此一项，就会给我厂每月带来四五千元的维修费用（我厂设备免费保修维护设备一年的保障）。对此，我厂专业技术人员在经验与技术的基础上，找出了逆变晶闸管频繁烧毁的主要原因，并完善我们的技术。 1.阻容保护、均压电阻失效。阻容保护电路为常见的过电压保护措施，并联于晶闸管两端。该设备采取两只晶闸管串联为一组，每只晶闸管上又并联一直均压电阻，从而使平稳的直流电压均匀分配在各个晶闸管上，若阻容吸收电阻电容开路、元件损坏或某处短路，晶闸管将因失去保护措施在很短的时间内烧毁。 2.晶闸管的冷却效果变差，载流能力下降。该设备的晶闸管（800A/1.2lV）采用水冷方式。若冷却水套、水管阻塞，或更换的晶闸管于冷却水套管结合不严密、将造成晶闸管温度过高。而晶闸管的载流能力又与晶闸管芯片PN结温密切相关（85摄氏度时载流能力的下降将造成晶闸管因过流而烧毁。 3.隔热炉衬长期使用后出现裂纹、磨损，氧化熔化后使炉体线圈对工间短路打火，造成晶闸管瞬间烧毁。 4.逆变晶闸管技术参数分散性太大，相互之间不匹配。串联的两只晶闸管及逆变桥臂上对角的两组晶闸管若在关断时间、通态降压、触发电流等特性上相差
镀锌工序常见缺陷 缺陷名称缺陷特征产生原因 1.锌粒 缺陷特征： 在热镀锌带钢表面上分布有类米粒的小点，习惯上称为锌粒。锌粒缺陷大致可分两种：一种是带钢上下表面粘附大量颗粒状，在带钢局部增加了锌层厚度，造成表面粗糙不平，既不美观而对使用有害俗称锌粒。表现形式有两种，其一颗粒较大的锌粒，成份主要是铁—锌化合物，也就是底渣。 产生原因： (1)锌锅中底渣过多上浮，粘到钢板表面所引起的。 (2)锌锅中自由渣过多粘到钢板表面所引起的。 预防及消除方法： （1）合理的控制锌液温度与带钢入锌锅温度前者的目的是最大限度减少带钢表面铁的溶解度，后者是加速F2AL5层的形成。 （2）严格控制锌液中的化学成份，向锌锅中合理添加合金锭，保证锌液Al的百分含量在0.18～0.22％。其目的一方面是稳定的锌液化学成份有利F2AL5层的形成，另一方面是锌液中过饱和的铁首先与足够量的铝结合形成铁—锌—铝化合物，也就是自由渣，以减少底渣的形成。 (3)提高原料表面清洁度，减少故障停机次数。提高原料表面清洁度是为了在正常生产中最大限度减少带钢表面带入锌锅的“脏物”。故障停机次数在很大程度上决定锌液中铁含量的多少，由于退火炉没有带钢停机防氧化功能，停机后炉内带钢表面大量氧化，启车后被带入锌锅，使锌液中铁含量急速增加。同时停机后带钢长时间停留在锌液中使F2AL5层遭到破坏铁会大量溶入锌液中。而在正常生产条件下大量的铁是无法形成自由渣的，这时就会直接形成底渣。故障停机的随机性和停机时间的不确定性使提前和临时添加铝变得可操作性不强。减少故障停机次数和时间是解决问题的根本办法。 （4）及时清理表渣及定期清理底渣。 2.厚边缺陷 缺陷特征： 当热镀锌带钢边缘的镀层比中部镀层厚得多时，就产生了边厚。 产生原因：

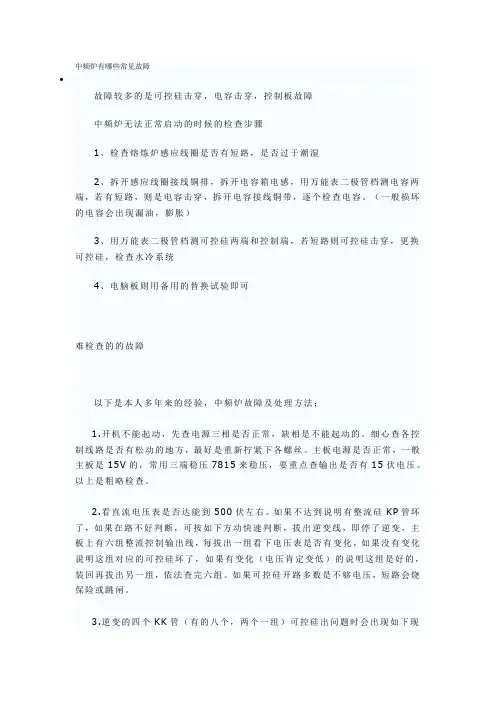

中频电源系统维护与维修 一、中频电源系统维护 系统维护分为三大部分：水路系统，液压系统和电气系统，重点是电气系统的维护。 实践证明：中频电源系统绝大多数故障的发生与水路有直接关系。因此，水路要求水质、水压、水温、流量务必达到设备规定要求。 电气系统的维护: 电气系统必须定期检修，由于主回路连接部分容易发热，从而引起打火，出现许多莫名故障。 二、中频电源系统常见故障的检测方法（只介绍电气系统） ㈠.检测常用仪器仪表: 数字式万用表,绝缘摇表,电感电容表,示波器(专业人员用) 断路器三相全波整流和滤波逆变和中频负载三相交流输入 ㈢.系统检测: 系统检测分四部分. 1.控制系统的检测(断路器及其控制部分) 这部分检测比较简单.一般电工根据断路器说明书和系统主回路图中的控制原理图即可检测. 检测结果应为断路器操作正常,门板按钮和指示灯正常. 2.整流部分的检测
首先,系统必须通水. 将主回路从滤波电抗器前级断开,在三相全波整流输出两端接一个≤500Ω,≥500W的电阻性负载(常用3个或4个300W灯泡串联)。开机后，直流电压表应能指示在大约1.35×Ul位置（Ul：交流输入线电压）。 3．逆变和中频负载检测 控制系统和整流部分正常后，接入逆变和中频负载，若不能正常开机启动，先检查主电路板接线,对掉114，115后重新启动，若无法启动须更换主电路板，若还不能正常开机，应为逆变和中频负载有问题。其检测须逐个元件检测。 ㈣．主要元器件的检测 1．可控硅的检测方法 用数字式万用表200KΩ挡测可控硅正反向电阻，应在10KΩ～100KΩ之间（阻值受水路影响）。 用数字式万用表200Ω挡测可控硅门极电阻，应在10Ω～20Ω之间。 2．电容器的检测方法 拆开电容器的连接铜排。用绝缘摇表测试各电容器每个柱子是否充放电，正常应能充放电。注意：选用的绝缘摇表电压不能大于电容器额定电压。用电感电容表测各电容器每个柱子容量值是否正常。 3．炉子的检测方法
中频加热炉的控制电源是一种将工频50HZ交流电转变为中频（300HZ以上至20K HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。这种涡流同样具有中频电流的一些性质，即，金属自身的自由电子在有电阻的金属体里流动要产生热量。比如说，把一根金属圆柱体放在有交变中频电流的感应圈里，金属圆柱体没有与感应线圈直接接触，通电线圈本身温度已很低，可是圆柱体表面被加热到发红，甚至熔化，而且这种发红和熔化的速度只要调节频率大小和电流的强弱就能实现。如果圆柱体放在线圈中心，那么圆柱体周边的温度是一样的，圆柱体加热和熔化也没有产生有害气体、强光污染环境。中频电炉广泛用于有色金属的熔炼[主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、锌等有色金属材料的熔炼，也可用于铜、铝等有色金属的熔炼和升温，保温，并能和高炉进行双联运行。]、锻造加热[用于棒料、圆钢，方钢，钢板的透热，补温，兰淬下料在线加热，局部加热，金属材料在线锻造（如齿轮、半轴连杆、轴承等精锻）、挤压、热轧、剪切前的加热、喷涂加热、热装配以及金属材料整体的调质、退火、回火等。]热处理[主要供轴类（直轴、变径轴，凸轮轴、曲轴、齿轮轴等）；齿轮类；套、圈、盘类；机床丝杠；导轨；平面；球头；五金工具等多种机械（汽车、摩托车）零件的表面热处理及金属材料整体的调质、退火、回火等。
设备优势 中频加热炉是一种将工频50HZ交流电转变为中频（300HZ以上至1000HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。由于中频感应加热的原理为电磁感应，其热量在工件内自身产生，普通工人用中频电炉上班后十分钟即可进行锻造任务的连续工作，不需烧炉专业工人提前进行烧炉和封炉工作。由于该加热方式升温速度快，所以氧化极少，中频加热锻件的氧化烧损仅为0.5%，煤气炉加热的氧化烧损为2%，燃煤炉达到3%，中频加热工艺节材，每吨锻件和烧煤炉相比至少节约钢材原材料20-50千克。中频炉加热速度快、中频炉生产效率高、中频炉氧化脱炭少、中频炉延长模具寿命、中频炉工作环境优越、中频炉提高工人劳动环境和公司形象、中频炉无污染、中频炉低耗能、中频炉熔炼速度快、中频炉节电效果好、烧损少、能耗低、中频炉自搅拌功能、熔炼温度及金属成分均匀、中频炉电加热作业环境好、中频炉启动性能好，空炉、满炉均可达到100%启动。 应用领域 1、焊接：刃具、钻具、刀具、木工刀具、车刀、钎头、钎焊、铰刀、铣刀、钻头、锯片锯齿、眼镜行业的镜架、钢管、铜管的焊接、截齿焊接、同种异种金属的焊接、压缩机、压力表、继电器接触点、不锈钢锅底不同材料的复合焊接、变压器绕组铜线的焊接、贮藏（气灌嘴的焊接、不锈钢餐、厨具的焊接）。
热镀锌工艺常见问题及原因分析 1：08AL钢种含碳量是多少？ 答：含碳量是0.5--0.12%。 2：成品在库中最长允许存放多少时间？ 答：允许存放3个月，以避免存放过久产生氧化。 3：锌层脱落的主要原因有哪些？ 答：锌层脱落的原因主要有：表面氧化物，有硅化物，油脂蒸发不尽，锌锅铝含量偏低， 锌液中停留时间太短，镀层偏厚。 4：厚边质量缺陷产生的原因是什么？ 答：A，板型差，有大浪边或大瓢曲， B，速度太低， C，气刀角度调整不对， D，起到喷嘴缝隙未调整好， E，气刀太高或气刀距离太远， 5:锌锅中锌渣有哪几种？ 答：A,底渣，当钢板浸入锌液之后，便开始了铁锌之间的扩散过程，铁被侵蚀落入锌液中，就形成了铁锌合金，沉入锅底。 B，浮渣，由于锌液表面氧化而形成。 C，游离渣，介于底渣和浮渣之间，但是数量极少。 6:锌粒产生的原因有哪些？ 答：A，原板问题，主要是原板清洁度和原板铁粉含量。 b，锌液温度过高，使底渣浮起 c，AL含量过高，影响铁的溶解度。 7：热镀锌层的黏附性是什么？ 答：根据热镀锌理论和研究成果，锌层的附着能力不取决于铁----锌合金层的厚薄，而取决于钢基和铁锌合金层之间有FE2AL5的中间层。 由于铝对铁比锌对铁有较大的热力学亲和力，所以在加铝法带钢热镀锌中，在温度和时间的影响下，总是优先在刚及表面形成铁----铝化合物，这个薄而均质的中间层能够牢固的附着在钢基表面，实际上他起着粘附镀层的介质作用。 合金层中的吸铝量越高，则镀层的粘附性越好，合金层中的吸铝量不仅取决于锌中的铝含量，而且更大程度上取决于锌液中的带钢的温度。
8：锌层脱落和锌层裂纹的定义是什么？ 答：锌层脱落时由于钢基和铁---锌合金层的相界上没有形成作为粘附媒介质的均质的FE2AL5中间层，使镀层的粘附力下降，在弯曲时就可能导致锌层脱落。 锌层裂纹是由于脆性的鉄锌合金层超厚，使镀层的延展性下降，在弯曲时就产生了锌层裂纹。 9:酸洗后的钢件铁盐含量应在多少？清洗后附着量可降至多少？为什么用温水 好？ 答：酸洗后表面的铁盐含量应在2.3克/平方米。清洗后可降至0.5---1克/平方米。温水的好处是： A，钢件表面附着的铁盐在热水的溶解度比在冷水中大。 b，钢件在酸洗时扩散入金属基内的氢气在热水中比在冷水中容易逸出。 c，由于热水的水分子运动较为激烈，可以将粘附在钢件表面的其他赃物撞落下来，即使是轻微的油剂也可以被洗掉。 10：助镀液应该具备哪些性能? 答：a，应该有固定不变的化学成分； b，在锌液的温度下必须相当稳定； c，对钢件金属基体不会产生铁盐以及氧化物； d，即使由助镀液形成了铁盐，但该铁盐应能被锌液还原； e，助镀液的产物应是流动而容易被清除掉的，并不会影响助镀层的质量； f，助镀液分解时，应能产生中性或还原性气氛，并起到吹扫锌液面上脏物的作用； g，具有良好的助镀性能； h，助镀液与锌液的分解反应要进行的十分迅速并完全脱落； 11：助镀液中铁含量超高会有什么害处？ 答：当超过允许范围时，当待镀钢件上涂了含有铁（呈fecl2存在）的溶液后，与锌反应生成较多锌渣，其次，粘附在钢件表面的fecl2与锌液反应后，如果不脱落下来，仍旧粘附着，则会使钢件表面的镀层上出现不同成程度的粗糙现象，再次这种铁盐与锌液反应后，会使中间合金相层生长的较疏松，因此弯曲时易脱落。 12：为什么溶剂应加热使用？ 答：溶剂水溶液一般加热到50----60度时使用效果良好， 1，可以使固体氯盐溶解这样可以保持溶液中成分较均匀； 2，容易将粘附在钢件表面的铁盐冲洗掉； 3，加速了钢件金属基与锌原子结合； 4，可蒸发掉溶剂一些多余的水分，保持溶剂浓度； 5，可将钢件酸洗时渗入基体内的氢排掉； 6，钢件吊出后容易干燥； 13：什么叫溶剂老化，弊端是什么？ 答：如果钢件在溶剂中浸渍以后没有很好的烘干或已有一些锈情（水锈）出现时，又加上锌液中铝含量较高的情况下，一旦钢件表面的溶剂与锌液表面上的铝与锌接触反应，就会发生反应而生成氧化铝和氧化锌，这些东西再与锌液和溶剂中的氯化锌继续结合而成为黑色胶状物，这样溶剂就失去了活性而起不到助镀作用，从而漏镀。 14：怎样再生溶剂？ 答：氯化锌和氯化铵的复盐水溶液再生，主要是去除溶剂中过多的水分，碱性氢氧化锌，
中频感应加热炉设备简介及使用注意事项 设备简介 中频感应加热炉是一种将工频50HZ交流电转变为中频（300HZ以上至20K HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。这种涡流同样具有中频电流的一些性质，即，金属自身的自由电子在有电阻的金属体里流动要产生热量。例如，把一根金属圆柱体放在有交变中频电流的感应圈里，金属圆柱体没有与感应线圈直接接触，通电线圈本身温度已很低，可是圆柱体表面被加热到发红，甚至熔化，而且这种发红和熔化的速度只要调节频率大小和电流的强弱就能实现。如果圆柱体放在线圈中心，那么圆柱体周边的温度是一样的，圆柱体加热和熔化也没有产生有害气体、强光污染环境。中频电炉广泛用于有色金属的熔炼，主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、锌等有色金属材料的熔炼，也可用于铜、铝等有色金属的熔炼和升温，保温，并能和高炉进行双联运行。锻造加热用于棒料、圆钢，方钢，钢板的透热，补温，兰淬下料在线加热，局部加热，金属材料在线锻造（如齿轮、半轴连杆、轴承等精锻）、挤压、热轧、剪切前的加热、喷涂加热、热装配以及金属材料整体的调质、退火、回火等。热处理主要供轴类（直轴、变径轴，凸轮轴、曲轴、齿轮轴等）；齿轮类；套、圈、盘类；机床丝杠；导轨；平面；球头；五金工具等多种机械（汽车、摩托车）零件的表面热处理及金属材料整体的调质、退火、回火等。 中频感应加热炉是一种将工频50HZ交流电转变为中频（300HZ以上至1000HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。由于中频感应加热的原理为电磁感应，其热量在工件内自身产生，普通工人用中频电炉上班后十分钟即可进行锻造任务的连续工作，不需烧炉专业工人提前进行烧炉和封炉工作。由于该加热方式升温速度快，所以氧化极少，中频加热锻件的氧化烧损仅为0.5%，煤气炉加热的氧化烧损为2%，燃煤炉达到3%，中频加热工艺节材，每吨锻件和烧煤炉相比至少节约钢材原材料20-50千克。中频感应加热炉加热速度快、中频炉生产效率高、中频炉氧化脱炭少、中频炉延长模具寿命、中频炉工作环境优越、中频炉提高工人劳动环境和公司形象、中频炉无污染、中频炉低耗能、中频炉熔炼速度快、中频炉节电效果好、烧损少、能耗低、中频炉自搅拌功能、熔炼温度及金属成分均匀、中频炉电加热作业环境好、中频炉启动性能好，空炉、满炉均可达到100%启动。 设备特点 中频感应加热炉系列熔炼炉特点： （1）熔化效率高节电效果好，结构紧凑、过载能力强 （2）炉子周围温度低、烟尘少、作业环境好。 （3）操作工艺简单、熔炼运行可靠。 （4）金属成分均匀。 （5）熔化升温快、炉温容易控制、生产效率高。 （6）炉子利用率高、更换品种方便。 （7）长弧形磁轭屏蔽漏磁和减少外部磁阻、有屏蔽线圈两端的漏磁、磁轭截面是弧形的内侧于外壁无缝紧贴增加了有效的导磁率面积、使下圈获得了更好的支撑。独特的正反旋线圈极大的提高了系统的效率。 中频感应加热炉系列透热炉特点： 中频炉系列透热炉特点：
热镀锌影响因素综述 郭太雄1 瞿祖贵2 (11攀枝花钢铁公司钢铁研究院,四川 攀枝花 617000;21攀钢冷轧厂) 摘 要:论述了热镀锌原板化学成分、带钢表面状态、锌液成分、锌液温度和带钢入锌锅温度对热镀锌钢板镀层性能及表面状态的影响。 关键词:热镀锌;镀层性能;表面状态;影响因素中图分类号:TG 335122 The summarization of the influence factors on hot dip galvanization GUO Tai -xiong 1,QU Zu -gui 2 (11Iron &Steel Research Institue ,Panzhihua Iron &Steel (Group )Co 1,Panzhihua 617000, China ;21Cold Rolling Plant ,Panzhihua Iron &Steel (Group )Co 1) Abstract :The influence factors ,such as the composition of base sheet and galvanizing liquid ,the strip surface condition ,the temperature of galvanizing and sheet entering zinc pot ,on the performances of zinc coat are described 1 K ey w ords :hot dip galvanizing ;performances of zinc coat ;surface condition ;influence factors 1 前言 生产热镀锌钢板的难点在于获得优良的镀层 性能,即良好的镀层粘附性,优良的镀层加工成型性,美观而又能满足不同用户需求的表面特性。热镀锌钢板镀层金相结构一般由Fe -Al 层、Fe -Zn 合金层、纯锌层组成,其各自的结构、厚度及表面形态等决定了镀层性能。因而影响热镀锌的因素可归结为影响镀层结构的因素,主要影响因素有:钢基化学成分、带钢表面形态、锌液成分、锌液温度及带钢入锌锅温度等。 2 钢基化学成分对热镀锌的影响 211 碳的影响 钢基中的碳含量对热镀锌有显著影响。碳含量愈高,铁—锌反应愈剧烈,Fe -Zn 合金层变厚,使镀锌层粘附性变差。因此,热镀锌原板一般选用含碳量为0105%～0115%的低碳钢板。 Akihiko 等人的研究表明〔1〕 ,Fe -Zn 合金层 结构可分为3类:暴突结构( ξ相),细晶结构(δ1相)和柱状结构( ξ应为相)。并认为钢中的固溶碳可抑制暴突结构的形成,使镀层的抗粉化性能得到改善。 此外,碳还影响镀锌层的表面质量。对于含碳量高的镀锌原板,若退火温度太高,碳会在钢板表面富集,形成渗碳体,从而提高钢板表面张力,降低锌液对钢表面的浸润能力,使锌液不能在钢板表面均匀流动,在热镀锌时,形成锌瘤缺陷。212 硅的影响 实践表明〔2〕 ,当钢中硅含量超过0104%时,高温下镀锌板表面形成的氧化膜在还原炉中很难被充分还原,热镀锌后,板面生成很厚的灰白色镀层,其粘附性能较差。因此,热镀锌原板一般要求硅含量≤0103%。 提高还原温度,延长还原时间,提高保护气体中的氢气含量,或提高带钢入锌锅温度,可抑制硅的表面富集作用,使钢板表面SiO 2得到充分还原,可使镀层的粘附性得到改善,从而在热镀锌线上可生产出含硅量较高(>015%)的一般冲压用高强度钢板(390～490MPa )。 收稿日期:1999-04-05 作者简介:郭太雄(1972～),男(汉族),四川攀枝花人,工程师。 ? 84? 轧 钢STEEL ROLL IN G 2000年2月?第17卷?第1期 Feb 12000 Vol 117 No 11
热浸镀锌外观质量要求： 镀锌层表面应连续、完整，并且具有实用性光滑，不得有过酸洗、起皮、漏镀、结瘤、积锌、毛刺等缺陷。 镀锌颜色一般呈亮银色、灰色或暗灰色。 一、锌层表面发黑 原因分析：（1）钢中的一些活性成分（如硅Si和磷P）可能会导致形成不均匀的光亮和（或）暗灰色镀层。（2）锌温过高，镀锌件出锌液后冷却时间缓慢。方法建议：（1）加入少量合金元素可以显著地降低硅和磷的不利影响或改善镀层外观。（2）镀锌时，适当降低锌温，减少镀锌件出锌液后冷却时间。 二、镀锌层被打磨掉 原因分析：在使用手提电动砂轮机打磨锌瘤过程中，由于操作不当造成对锌层的损伤。 方法建议：在精加工过程中，尽量使用锉刀打磨，减少使用砂轮机打磨。 三、漏镀锌 原因分析：原材料或工件表面焊渣或表面氧化物没有清理干净，不能被酸洗掉，阻碍了锌液附着。 方法建议：焊接处焊渣或表面氧化物必须清除干净后才可以进行酸洗。 四、表面大面积不上锌 原因分析：原材料或工件表面的碳膜（如轧制油的残余物）、油污、油漆等类似污染物造成酸洗不净。 方法建议：对于局部油污、油漆等污染物采用砂轮机打磨等方法清除。 五、角钢背锌瘤过大 原因分析：锌温太低、或镀件从锌液面起吊时的速度太快，角度太少，造成锌液流动不畅，形成锌瘤。 方法建议：在工件不过火发黑的情况下，提高锌液温度，减少装夹密度，减慢工件起吊速度。 六、表面浮渣 原因分析：镀锌夹具过脏或锌液面氧化锌没清理干净。 方法建议：镀锌夹具尽可能保持清洁干净，工件起吊前，应将工件上部液面的锌灰清理干净。 七、孔内积锌
原因分析：锌温太低、镀件取出速度太快。或工件的穿挂角度不合理，造成孔处锌液流出速度太慢。 方法建议：提高锌温，减慢工件起吊速度。工件装夹时应该考虑不阻碍工件表面锌液的流动性。 八、管内部大面积漏镀 原因分析：酸洗时由于管内憋气，导致管内部分位置酸洗不足。或工件键入锌液时，管内憋气，造成助镀剂被“烧伤”，失去助镀效果。 方法建议：对于封闭或半封闭的工件在酸洗过程中，适当翻动工件，使其内部充分酸洗干净。在工件进入锌液时适当提升行车速度，不能停留。 九、表面锌瘤大 原因分析：起吊速度过快，造成上层工件的余锌流到下一层的表面，严重影响工件外观质量。 方法建议：减慢工件起吊速度，提高锌温。 十、表面锌渣严重 新浮渣粘在锌层表面上。温度低，部分锌液没熔化，严重影响镀锌层的外观。方法建议：提高镀锌温度，工件全部浸入锌液时，适当缓慢摆动工件，使工件周边锌温平衡，工件角落内的浮渣全部浮出液面。 十一、积锌严重 原因分析：工件无流锌孔，造成锌液不能流干净。 方法建议：进料工件必须符合可镀性工艺条件。封闭形结构设合理的排气出口和排锌通道。 十二、锌层表面粗糙 原因分析：1、可能由原材料本身条件（钢材表面的活性元素硅si、粗糙）造成。 2、过度酸洗使钢材表面粗糙，或严重腐蚀，镀锌表面粗糙。 3、高温镀锌或长时间浸锌，造成锌层变厚，表面容易造成粗糙。 方法建议：1、控制好工件酸洗时间，避免工件过度酸洗。2、合理控制好锌温。锌温过高，镀锌层厚度增加，锌渣增多，反之，锌温过低，锌层流动性差，镀锌不光滑。 十三、出现斑点或白锈 原因分析：储运过程中高温潮湿的环境下，有些镀锌件表面会出现以碱性碳酸锌、氢氧化锌、氧化锌或者它们的混合物。 方法建议：避免镀锌件处于高温潮湿的密闭空间或雨淋。
?中频炉维修的全过程 一般情况下，可以把中频炉的故障按照故障现象分为完全不能起动和起动后不能正常工作两大类。作为一般的原则，当出现故障后，应在断电的情况下对整个系统作全面检查，它包括以下几个方面： （一）电源：用万用表测一下主电路开关（接触器）和控制保险丝后面是否有电，这将排除这些元件断路的可能性。 （二）整流器：整流器采用三相全控桥式整流电路，它包括六个快速熔断器、六个晶闸管、六个脉冲变压器和一个续流二极管。在快速熔断器上有一个红色的指示器，正常时指示器缩在外壳里边，当快熔烧断后它将弹出，有些快熔的指示器较紧，当快熔烧断后，它会卡在里面，所以为可靠起见，可以用万用表通断档测一下快熔，以判断它是否烧断。
测量晶闸管的简单方法是用万用表电阻挡（200Ω挡）测一下其阴极—阳极、门极—阴极电阻，测量时晶闸管不用取下来。正常情况下，阳极—阴极间电阻应为无穷大，门极—阴极电阻应在10—50Ω之间，过大或过小都表明这只晶闸管门极失效，它将不能被触发导通。 脉冲变压器次边接在晶闸管上，原边接在主控板上，用万用表测量原边电阻约为50Ω。续流二极管一般不容易出现故障，检查时用万用表二极管挡测其二端，正向时万用表显示结压降约有500mV，反向不通。 （三）逆变器：逆变器包括四只快速晶闸管和四只脉冲变压器，可以按上述方法检查。 （四）变压器：每个变压器的每个绕组都应该是通的，一般原边阻值约有几十欧姆，次极几欧姆。应该注意：中频电压互感器的原边与负载并联，所以其电阻值为零。
?
?未断小部分很快烧断，这时中频电源就会产生很高的过电压，如果过电压保护不可靠，就会烧坏晶闸管。水冷电缆断开后，中频电源无法启动工作。如不检查出原因而反复启动，就很可能烧坏中频电压互感器。检查故障时可用示波器，把示波器探头夹在负载两端，观察按启动按钮时有无衰减波形。确定电缆断芯时先把水冷电缆与电热电容器输出铜排脱开，用万用表电阻挡（200Ω挡）测量电缆的电阻值，正常时电阻值为零，断开时为无穷大。用万用表测量时，应把炉体翻到倾倒位置，使水冷电缆掉起，这样使断处彻底脱离，才能正确判断是否断芯。 通过以上几个方面的检查，一般能查出大部分的故障原因，接下来可以接通控制电源，作进一步的检查。中频电源主电路合闸有手动和自动两种。对于自动合闸的系统，应该先将电源线暂时断开，以确保中频电炉的主电路不会合上。接通控制电源后，可以作下面几个方面的检查。 1．将示波器探头接在整流晶闸管的门极和阴极上，示波器置于电源同步，按下启动按钮后即可看到触发脉冲波形，应为双脉冲，幅度应大于2V。按一下停止按钮，脉冲将立即消失。重复六次，将每个晶闸管都看一下，如果门极没有脉冲，可以将示波器的探头移到脉冲变压器的原边看一下，如果原边有脉冲而次边没有，说明脉冲变压器损坏，否则问题可能出在传输线或主控板上。
钢结构热浸锌中常见表面缺陷及防止措施 摘要:为了提高钢结构的耐腐蚀性能,热浸锌是最为常用的处理方法。为了提高产品表面质量,降低生产成本,本文介绍和分析了在热镀锌过程中常见的镀锌层缺陷,并对出现的质量缺陷提出了解决方法。 关键词:热浸锌表面质量镀层缺陷 1、引言 热浸锌钢材以其优良的耐腐蚀性能和洁净外观广泛应用于建筑、电力和空冷器等行业。热浸锌钢材的表面缺陷主要由于镀锌原材表面夹杂、裂纹、划伤和氧化铁皮等缺陷以及在镀锌过程中由于锌液成分、温度等工艺因素造成的。随着对热浸锌钢结构的需求量的增大,研究和改进热浸锌方法对提高镀锌产品质量,降低锌耗,增加企业经济效益都具有重要的现实意义。 2、热浸锌层常见缺陷与防止 从炼钢、热轧、酸洗、冷轧开始,一直到镀锌工序本身,每个生产工序都会直接或间接影响到镀锌板的表面质量。因此,要分析明确镀层中产生的缺陷的原因,采用有针对性的措施,积极避免可能出现的工件表面质量问题,对于提高产品成品率,降低消耗,减少生产成本具有十分重要的意义。 2.1 原料表面裂纹、皱皮、结疤 由于国内各钢厂生产的钢材表面都还存在表面裂纹、皱皮、结疤、麻面等现象,严重的影响到钢材的受力,表面微裂纹、皱皮、结疤、麻面可经过打磨、补焊等方式修复后再使用。为防止存在表面质量问题的材料流入到生产中,应从原材料采购、检验过程把好质量关。在生产的各工序中发现有质量问题的材料,未经处理好的不能使用,经过层层把关,减少热浸锌后再返工造成的经济损失。 2.2 镀层表面出现漏镀和小黑点 漏镀是热镀锌上较为严重的质量缺陷,在实际生产中应予避免。根据GB/T139l2-2002《金属覆盖层钢铁制件热浸镀锌锌层技术要求及试验方法》的要求:漏镀面的总面积不应超过制件总面积的0.5%,每个漏镀面的面积不应超过l0cm2,否则应予重镀。裸露斑点单个面积小于l0cm2,则可以采用热喷涂锌、涂敷富锌涂料或融敷锌合金等方法对漏镀面进行修复,富锌修复涂层能在钢的使用过程中给予钢材以牺牲阳极保护。 产生小黑点及漏镀现象要从原材料、酸洗、镀锌等工序进行分析。1)原材料表面有油污、漆斑未处理干净。针对原材料表面有油污、漆斑应在镀锌进料前对其进行预处理干净,面积不大的油污、漆斑可采取专用除油剂或涂抹碱液、火烧的方法进行处理。欠酸洗就是工件在酸洗时不完全,表面还残留锈斑,未被除掉,这样工件进入融熔的锌液时锈斑阻碍钢基体表面与锌反应生成锌铁合金层,从而产生漏镀点。2)工件在酸洗过程中,要注意避免处现欠酸洗和过酸洗的显现对欠酸洗应采取延长酸洗时间,酸洗时经常翻动工件,对锈蚀层厚的工件用机械铲除方法进行预处理等,以保证工件酸洗干净后镀锌。过酸洗就是工件长时间浸泡在高浓度酸液中造成酸腐蚀钢基体,从而在钢基体内贮存的氢气在锌液中受热释放破坏了镀锌层的结晶而产生灰斑,过酸洗时产生了粘附性很强的泥渣,在钢表面很难冲洗掉,这样就无法镀上溶剂。措施是控制好酸洗时间或在酸液中添加缓蚀剂,避免过酸洗现象发生。3)在热浸锌过程中,要注意控制锌液温度范围。如果锌液温度太低,在工艺时间内锌液不能与钢基体形成铁-锌合金层;锌温太高时,溶剂与之接触
中频炉感应淬火件常见淬火缺陷，主要有硬度不够、软块、变形超差与淬火裂纹，还有局部烧熔等。 1、表面淬火后硬度不够： 表面淬火后硬度不够是罪常见的问题，其原因亦是多方面的。 1）材料因素 ①火花鉴别法：这是最简单的方法，检查工件在砂轮上磨出的火花，可大致知道工件的含碳量是否有变化，含碳量越高，火花越多。 ②直读光谱仪鉴别钢材的成分，现代化的直读光谱仪能在极短的时间内，将工件材料的各种元素及其含量进行检验并打印出来，可确定钢材是否符合图样要求。 ③排除工件表面贫碳或脱碳因素，较常见的冷拔钢材，材料表面有一层贫碳或脱碳层，此时表面硬度低，使用砂轮或锉刀去掉0.5mm后，再测定硬度，如果发现该处硬度比外面为高，并达到要求，这表面工件表面有贫碳或脱碳层。为进一步验证此问题，可用金相显微镜观察，表面贫碳层得组织与次层得显微组织明显不同，表面只有少量托氏体及大量铁素体，而次层则为马氏体，如果将此样品在保护气体下正火后在检验， 表层只有少量珠光体，而次层则有该钢号应有的珠光体面积，如45 钢，珠光体面积接近50%。 2）淬火加热温度不够或预冷时间长 淬火加热温度不够或预冷时间太长，致使淬火时温度太低。以中碳钢为例，前者淬火组织中含有大量未溶铁素体，后者其组织为托氏体或索氏体。 3）冷却不足 ①特别在扫描淬火时，由于喷液区域太短，工件淬火后，经过喷液区后，心部热量又使表面自回火（阶梯轴大台阶在上位时最易产生），此时表面自回火温度过高，常能从表面颜色及温度感测到。 ②一次加热法时，冷却时间太短，自回火温度过高，或由于喷液孔因水垢减少了喷液孔截面积，导致自回火温度过高（带喷液孔的齿轮淬火感应器，最易产生次弊病）。 ③淬火液温度过高，流量减少，浓度变化，淬火液中混有油污等。 ④喷液孔局部堵塞，其特点是局部硬度不足，软块区常与喷液孔堵塞位置相对应。 感应加热设备之表面热处理表面淬火常见缺陷及对策 信息编辑：郑州高氏发布时间：2012-06-21 用交流电流流向被卷曲成环状的导体（通常为铜管），由此产生磁束，将金属放置其中，磁束就会贯通金属体，在与磁束自缴的方向产生窝电流（旋转电流）这感应电流在窝电流的影响下产生发热用这样的加热方式就是感应加
中频加热设备的电流密度都很高，一定采用异型铜管绕制成各种形状的线圈，铜管通水冷却，工件与线圈之间有耐温炉衬，相互组装在一起。 (1) 铜管必须由优质铜材构成，导电性能优良，其杂质越小越佳，在退火状态柔软，不易折断。 (2) 耐火炉衬通常为石英砂组成，Al203含量越高，其耐温性能越高，耐温性好，热传导性越差，热效率也就高，耐温性好，炉衬厚度可以减薄，可以提高电效率，则综合效率也就高。小直径的能耗不低的一个很重要的因素是炉衬厚度不可能做得很薄，在同一个感应炉内加热不同直径的工件，总是直径大时能耗低，直径小者能耗高。 (3) 中频感应加热设备的端板采用铜质，主要是作用是防止电的散射，并开口减少铜端板的损耗。 (4) 其结构由于电流同时流过线圈和工件，因此它们相互间的电动力是相当大，工件在线圈上的炉衬中移动又要承受工件的压力，因此必须使线圈匝与匝之间紧固，防止移动和线圈间的短路，这个紧固必须是牢固的，否则产生低频振动造成噪声，所以线圈匝间要绝缘紧固，必须与端板夹紧固定，似一个完整固体。
往往工频感应加热炉常用玻璃纤维带和其他绝缘复合材料带将线圈铜管包扎起来，并浸漆处理，目的使线圈匝间结构紧密，不产生低频振动。匝间距越小，效率也越高。 (5) 线圈的水路要有足够的水路数，以水在水管中流通成紊流为原则，水路不要有直角弯，它会降低水流流量与速度，降低冷却效果。判断方法以每一个支路水有一定的水温，且每一路流量水温都差不多。如果一路水温偏高，恐怕有焊渣或运行中有杂质堵塞，所以感应炉对每一支路要进行温度监测与控制。每一支路的水温控制在50℃为宜，过高温度冷却水在铜管内侧面汽化将会大大降低冷却效果，过高温度要结垢，最终炉子线圈过温而损坏。 (6) 炉衬材料要防止跌落和开裂，造成的原因是原材料不过关，炉衬材料一般为耐火水泥，水泥一旦吸潮过性，成形为粉末状，成块脱落。工艺不到位，耐火水泥与普通建筑水泥相似，要保养，时间不能少，这个保养是在潮湿环境下的保养，保养时间约48h，不能出现流浆，保养时间不够或流浆，必然会开裂，炉衬有烘干与不烘二种方法。要炉子寿命长，炉衬烘干很重要，核心是慢速烘干，在低温长时间36h的烘干，初始升温要很慢。 (7) 中频感应加热设备的每一个支路的分接头水路支路的焊接为银铜焊，确保焊接牢固不渗水，水路为橡胶管，不用塑料管，塑料管密封性能不佳。 (8) 一般配有通水导轨，导轨寿命长短取决于堆焊材料与厚度。不推荐用喷涂法堆耐磨材质，因为喷涂耐磨粉配方通常为单一不锈钢，不及高温耐磨的焊条，堆焊条的配方成分全面。
