GB中常用标准 GB中常用标准 螺栓和螺柱 六角头螺栓 GB/T27-1988 六角头铰制孔用螺栓 A 级 GB/T27-1988六角头铰制孔用螺栓 B级 GB/T31.1-1988六角头螺杆带孔螺栓-A级和B级GB/T31.2-1988A型六角头螺杆带孔螺栓-细杆-B级GB/T31.2-1988B型六角头螺杆带孔螺栓-细杆-B级GB/T5780-2000六角头螺栓C级 GB/T5781-2000六角头螺栓-全螺纹-C级 GB/T5782-2000 六角头螺栓 GB/T5783-2000 六角头螺栓 -全螺纹 GB/T5784-1986六角头螺栓-细杆-B级 GB/T5785-2000 六角头螺栓 - 细牙
GB/T5786-2000 型六角头螺栓 -细牙- 全螺纹 其它螺栓 GB/T8-1988 方头螺栓 C 级 GB/T 10-1988 沉头方颈螺栓 GB/T 11-1988 沉头带榫螺栓 GB/T 37-1988T 形槽用螺栓 GB/T 798-1988 活节螺栓 GB/T 799-1988 地脚螺栓 GB/T 800-1988 沉头双榫螺栓 GB/T 794-1993 加强半圆头方颈螺栓 A 型GB/T 794-1993 加强半圆头方颈螺栓 B 型 双头螺柱 GB/T897-1988 双头螺柱 B 型 GB/T 898-1988 双头螺柱 B 型
GB/T 899-1988 双头螺柱 B 型 GB/T 900-1988 双头螺柱 B 型 GB/T 901-1988 等长双头螺柱 -B 级GB/T 953-1988 等长双头螺柱 -C 级 螺母 六角螺母 1型六角螺母 C级（GB41-86） GB56-1988六角厚螺母 GB808-1988小六角特扁细牙螺母 GB/T6170-2000（1 型六角螺母） GB/T6171-2000（1 型六角螺母 -细牙）GB/T6172.1-2000 六角薄螺母 GB/T6173-2000 六角薄螺母 -细牙
标准件及常用件 在各种机器和设备上，经常用到螺栓、螺柱、螺钉、螺母、键、销、齿轮、弹簧、滚动轴承等各种不同的零件。这些零件的应用范围广，使用量很大，为了提高产品质量和降低成本，国家标准对这类零件的结构、尺寸和技术要求实行全部或部分标准化。实行全部标准化的零件，称为标准件；实行部分标准化的零件，称为常用件。在绘图时，对它们的结构和形状，可根据相应的国家标准所规定的画法、代号和标记，进行绘图和标注。如图6-1为一齿轮油泵的零件分解图，它是柴油机润滑系统的一个部件，在组成该部件的零件中,销、螺栓、螺母、垫圈、键、轴承等属于标准件，齿轮、弹簧属于常用件。 本章主要介绍标准件和常用件的基本知识、规定画法、代号、标注及查表方法。 图6-1齿轮油泵 6.1 螺纹和螺纹紧固件 6.1.1 螺纹的形成和螺纹的要素 1．螺纹的形成和加工方法 螺纹是指在圆柱(或圆锥)表面上，沿着螺旋线所形成的具有相同断面的连续凸起和凹陷的沟槽。在圆柱面上形成的螺纹为圆柱螺纹；在圆锥面上形成的螺纹为圆锥螺纹。在零件外表面加工的螺纹称外螺纹；在零件孔腔内加工的螺纹称内螺纹。
螺纹的加工方法很多，如图6-2a、b是在车床上加工内、外螺纹的情况，它是根据螺旋线原理加工而成。圆柱形工件作等速旋转运动，车刀与工件相接触作等速的轴向移动，刀尖相对工件即形成螺旋线运动。由于刀刃的形状不同，在工件表面被切去部分的断面形状也不同，所以可加工出各种不同的螺纹。图6-2c、d表示用板牙或丝锥加工直径较小的螺纹，俗称套扣或攻丝。 a）b） c） d） 图6-2 螺纹加工方法 a)车外螺纹b)车内螺纹c)套外螺纹d)攻内螺纹 2．螺纹要素 (1)牙型牙型是指在通过螺纹轴线的断面上，螺纹的轮廓形状。其凸起部分称为螺纹的牙，凸起的顶端称为螺纹的牙顶，沟槽的底部称为螺纹的牙底。常见的螺纹牙型有三角形、梯形、锯齿形和矩形等，如图6-3所示。国标对标准牙型规定了标记符号，见表6-1。
常见的五金标准件及其分类
————————————————————————————————作者：————————————————————————————————日期:
常见的五金标准件及其分类 五金标准件是由金属制作的标准件，以下为大家介绍常见五金标准件的概念及分类。 1.螺栓: 由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件,需与螺母配合,用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。如把螺母从螺栓上旋下，又可以使这两个零件分开,故螺栓连接是属于可拆卸连接。 2.螺柱：
没有头部的,仅有两端均外带螺纹的一类紧固件。连接时，它的一端必须旋入带有内螺纹孔的零件中,另一端穿过带有通孔的零件中,然后旋上螺母,即使这两个零件紧固连接成一见整体。这种连接形式称为螺柱连接，也是属于可拆卸连接。主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。 3.螺钉:
也是由头部和螺杆两部分构成的一类紧固件，按用途可以分为三类:机器螺钉、紧定螺钉和特殊用途螺钉。机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合(这种连接形式称为螺钉连接，也属于可拆卸连接;也可以与螺母配合,用于两个带有通孔的零件之间的紧固连接。）紧定螺钉主要用于固定两个零件之间的相对位置。特殊用途螺钉例如有吊环螺钉等供吊装零件用。 4.螺母： 带有内螺纹孔,形状一般呈显为扁六角柱形,也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固连接两个零件，使之成为一件整体。 5.自攻螺钉:
常用标准件修订版 １ 通用国标螺钉、螺栓、螺帽、弹垫、平垫按国标尺寸加工。 ２ 特殊用途的螺钉、螺栓、螺母，如：皇冠螺钉、弹性螺母、安全螺钉，按技术部要求加工。 ３ 压、胀铆螺母、螺钉、拉铆螺母等按此标准生产，未注尺寸按PEM 标准进行生产。 3.1小头拉铆螺母（Ⅰ型） 3.2 小头拉铆螺母(Ⅱ)
3.3沉头拉铆螺母 3.4六角平头拉铆螺母 3.5平头拉铆螺母
3.6 六角拉铆螺母（AEHS） 六角拉铆螺母 3.7通孔压铆螺母柱(SO)
备注：此标准适用于艾默生及其它公司标准，当华为技术产品图纸中标注3.5M3-XX压铆螺母柱时，所有尺寸与该标准中SO-M3-XX完全相同，当华为技术产品图纸中标注M3-XX压铆螺母柱时，则图示中D值尺寸为4.2mm，F值尺寸为4.8mm，其它尺寸不变。 3.8盲孔压铆螺母柱(BSO)
压铆螺母（通孔和盲孔）补充说明：供应商请注意加工时按我司的订单要求生产，若我司订单中未注明要求的尺寸按此列表中加工，注明特殊要求的按非标准加工。 盲孔压铆螺母C 部要求说明：L 长度为6~7mm 的C 部长度为4.5mm 以上，L 长度8~10mm 的C 部长度为6.5mm 以上，L 长度为11~14mm 的C 部长度为8.0mm 以上，L 长度为14mm 的C 部长度为10.0mm 以上，请各供应商按此要求加工。 备注：此标准适用于艾默生及其它公司标准，当华为技术产品图纸中标注3.5M3-XX 压铆螺母柱时，所有尺寸与该标准中SO-M3-XX 完全相同，当华为技术产品图纸中标注M3-XX 压铆螺母柱时，则图示中D 值尺寸为4.2mm ，F 值尺寸为4.8mm ，其它尺寸不变。 3.9六角头压铆螺钉(NFH 型) 3.10圆头压铆螺钉(FH 型-S) 1 材料:根据订单要求而定,未注要求均为易车铁 2 表面淬火，硬度要求HRC32-35° 3 若表面没有作特殊说明均为镀彩锌 4 螺纹为国标公制螺纹 说明：当C 值值大于所加工板厚时，若非面板类所用压铆时头部允许高于板厚：
第10章标准件和常见件 教学目标: ( 1) 掌握螺纹的规定画法和标注方法。 ( 2) 掌握常见螺纹紧固件的画法及装配画法。 ( 3) 掌握直齿圆柱齿轮及其啮合的规定画法。 ( 4) 掌握键、销、滚动轴承、弹簧的画法。 在机器或部件中, 有些零件的结构和尺寸已全部实行了标准化, 这些零件称为标准件, 如螺栓、螺母、螺钉、垫圈、键、销等。还有些零件的结构和参数实行了部分标准化, 这些零件称为常见件, 如齿轮和蜗轮、蜗杆等。 由于标准件和常见件在机器中应用广泛, 一般由专门工厂成批或大量生产。为便于绘图和读图, 对形状比较复杂的结构要素, 如螺纹、齿轮轮齿等, 不必按其真实投影绘制, 而要按照国家标准规定的画法和标记方法进行绘图和标注。 本章主要介绍标准件和常见件的规定画法和标注方法。 第1节螺纹 一、螺纹的形成、要素和结构 ( 一) 螺纹的形成 一平面图形( 如三角形、矩形、梯形) 绕一圆柱作螺旋运动得到一圆柱螺旋体, 工业上常称为螺纹。在圆柱外表面上的螺纹为外螺纹; 在圆柱( 或圆锥) 孔内表面上的螺纹称为内螺纹。 螺纹的加工方法很多, 图10-1a是在车床上车制外螺纹的情况。加工不穿通的螺孔, 可先用钻头钻出光孔, 再用丝锥攻丝, 如图
10-1b、c所示。 (二)螺纹的要素 螺纹的牙型、直径、线数、螺距、旋向等称为螺纹的要素, 内外螺纹配对使用时, 上述要素必须一致。 1．牙型沿螺纹轴线剖切时, 螺纹牙齿轮廓的剖面形状称为牙型螺纹的牙型有三角形、梯形、锯齿形等。不同的螺纹牙型, 有不同的用途。 2．螺纹的直径( 大径、小径、中径) 与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径称为大径( 内、外螺纹分别用D、d 表示) , 也称为螺纹的公称直径; 与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径称为小径( 内、外螺纹分别用D1、d1表示) ; 在大径与小径之间, 其母线经过牙型沟槽宽度和凸起宽度相等的假想圆柱面的直径称为中径( 内、外螺纹分别用D2、d2表示) , 如图10-2所示。 3．线数( n) 螺纹有单线和多线之分, 沿一条螺旋线形成的螺纹为单线螺纹; 沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹, 如图10-3所示 4．螺距( P) 和导程( L) 相邻两牙在中径线上对应两点之间的轴向距离称为螺距。同一螺旋线上相邻两牙在中径线上对应两点之间的轴向距离称为导程。导程与螺距的关系为L=nP。 5．旋向螺纹有右旋和左旋之分。按顺时针方向旋转时旋进的螺纹称为右旋螺纹, 按逆时针方向旋转时旋进的螺纹称为左旋螺纹。判别的方法是将螺杆轴线铅垂放置, 面对螺纹, 若螺纹自左向右升
公司常用标准件、密封件介绍江都市永坚有限公司武坚制造部
1 产品标准的概念 1.1产品标准 对产品结构、规格、质量和检验方法所做的技术规定。 1.2 产品标准的意义 1）产品标准按其适用范围，分别由国家、部门和企业制定；它是一定时期和一定范围内具有约束力的产品技术准则，是产品生产、质量检验、选购验收、使用维护和洽谈贸易的技术依据。 2）我国现行的产品标准分为国家标准、行业标准、地方标准和经备案的企业标准。凡有强制性国家标准、行业标准的，必须符合该标准；没有强制性国家标准、行业标准的，允许适用其他标准，但必须符合保障人体健康及人身、财产安全的要求。同时，国家鼓励企业赶超国际先进水平。对不符合强制性国家标准、行业标准的产品，以及不符合保障人体健康和人身、财产安全标准和要求的产品，禁止生产和销售。 3）产品质量法规定，产品质量应当检验合格。所谓合格，是指产品的质量状况符合标准中规定的具体指标。 1.3产品的国家标准 1.3.1国家标准的代号 1）GB——强制性国家标准的代号，其GB即“国标标准”的汉语拼音缩写。 2）GB/T——推荐性国家标准（“T”是推荐的意思），是指生产、交换、使用等方面，通过经济手段调节而自愿采用的一类标准，又称自愿标准。这类标准任何单位都有权决定是否采用，违反这类标准，不承担经济或法律方面的责任。但是，一经接受并采用，或各方商定同意纳入经济合同中，就成为各方必须共同遵守的技术依据，具有法律上的约束性 3）GB/Z——指导性国家标准（“Z”是指导的意思），是指生产、交换、使用等方面，由组织（企业）自愿采用的国家标准，不具有强制性，也不具有法律上的约束性，只是相关方约定参照的技术依据。 1.3.2产品国家标准代号 1）编号组成：由国家标准的代号、国家标准发布的顺序号和国家标准发布的年号（四位数字）构成。 2）示例介绍 国家标准发布的年号 2 标准件 2.1 紧固件 2.1.1 内六角圆柱头螺钉（GB/T70.1-2000） 1）式样（见下图）
第十七次课 教学内容：第7章标准件和常用件7.1螺纹 教学目的：了解螺纹的基本概念，掌握螺纹连接标准件的规定画法。能正确理解国家标准的一些标准数据，会查螺纹标准表。 重点：螺纹连接的画法 难点：螺纹标准的查找 教学方法：讲授法 教学手段：多媒体，与内容配套的挂图、模型，教师示范作图 教学过程： （一）组织教学（检查出勤情况）：（3分钟） （二）复习上次课内容：（5分钟）回顾复习机件的各种表达方法。 （三）引入新课内容：（5分钟）。机器或部件都是由零件装配而成，在装配过程中经常大量使用一些通用的零件，如起连接作用的螺纹紧固件、用于定位的销、支承轴用的滚动轴承、起传递动力用的变速齿轮等。为了便于制造和使用、降低生产成本和简化制图，将它们的结构、尺寸和画法等方面全部标准化或部分主要参数标准化、系列化，前者称为标准件、后者称为常用件。标准件一般指螺纹紧固件、键、销、滚动轴承，它们的形状、尺寸系列和质量参数都经国家标准规定，由专门的工厂生产，设计时必须从有关标准中选用。常用件一般指某些结构参数和尺寸系列已经标准化的常用零件，如齿轮、弹簧。 （四）新课内容讲解（82分钟） 7.1 螺纹 刀具在圆柱或圆锥工件表面上作螺旋运动时，所生成的螺旋体称为螺纹。它是零件上常用的一种连接结构。在外表面上形成的螺纹称为外螺纹，在内表面上形成的螺纹称为内螺纹。 7.1.1螺纹的形成和要求 1、螺纹的形成 在生产实践中，常用切削或挤压等方法形成螺纹，例如，在车床上切削螺纹时，车刀沿着柱形工件轴线作等速直线运动，同时工件绕自身轴线匀速转动，这时车刀就在工件表面切削出螺纹，如图7.1（a）表示在车床上车削外螺纹的情况，图7.1（b）表示在车床上车削内螺纹的情况。对于加工直径较小的螺孔，可先用钻头钻出光孔，再用丝锥攻丝得到螺纹，如图7.2所示。 （a）（b） 图7.1 螺纹加工方法示例
紧固件标准件介绍 标准件-介绍 紧固件，市场上也称为标准件。是作紧固连接用的一类机械零件,应用极为广泛.紧固件的特点：:品种规格繁多,性能用途各异,而且标准化、系列化、通用化的程度极高。因此，也有人把已有国家（行业）标准的一类紧固件称为标准紧固件，简称为标准件。 由于每个具体紧固件产品的规格、尺寸、公差、重量、性能、表面情况、标记方法，以及验收检查、标志和包装等项目的具体要求，是分别规定在几个国家（行业）标准中，例如有英制、德制和美制。 紧固件是应用最广泛的机械基础件。随着我国2001年加入WTO并步入国际贸易大国的行列。我国紧固件产品大量出口到世界各国、世界各国的紧固件产品也不断涌入中国市场。紧固件作为我国进出口量较大的产品之一，实现与国际接轨，对推动中国紧固件企业走向世界，促进紧固件企业全面参与国际合作与竞争，都具用重要的显示意义和战略意义。 紧固件是将两个或两个以上的零件（或构件）紧固连接成为一见整体时所采用的一类机械零件的总称。市场上也称为标准件。
标准件-分类 1. 螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。 2. 螺柱：没有头部的，仅有两端均外带螺纹的一类紧固件。连接时，它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有通孔的零件中，然后旋上螺母，即使这两个零件紧固连接成一见整体。这种连接形式称为螺柱连接，也是属于可拆卸连接。主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。 3.螺钉：也是由头部和螺杆两部分构成的一类紧固件，按用途可以分为三类：机器螺钉、紧定螺钉和特殊用途螺钉。机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合（这种连接形式称为螺钉连接，也属于可拆卸连接；也可以与螺母配合，用于两个带有通孔的零件之间的紧固连接。）紧定螺钉主要用于固定两个零件之间的相对位置。特殊用途螺钉例如有吊环螺钉等供吊装零件用。 4. 螺母：带有内螺纹孔，形状一般呈显为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固连接两个零件，使之成
汽车常用标准件基础知识介绍 汽车标准件产品编号规则 一、编号组成： 分型代号表面处理代号机械性能代号尺寸规格代号变更代号汽车标准件特征代号 二、编号各部分的表示方法及含义： 01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。 02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。第二为分级号、第三位组内序号、结构、功能。03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。 04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。 05、机械性能代号：机械性能代号表示产品的性能等级。机械性能按表2。 06、表面处理代号：表面处理代号表示产品的表面处理状态。表面处理代号按表3。 07、分型代号：分型代号表示结构型式和功能要求。 三、编号示例 01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000
六角头螺栓Q151B GB/T5786-2000 GB/T5785-2000 六角头螺栓Q151C GB/T5786-2000 GB/T5785-2000 表示全螺纹 表示表面处理为彩锌表示机械性能等级为10.9级 表示螺杆长度为100 表示螺纹规格为M12×1.5表示变更代号 表示产品品种为螺栓类表示汽车标准件特征代号 编号示例： 01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2. 03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250. 02、六角法兰面螺栓GB/T16674-1996 六角法兰面螺栓GB/T16674.1-2004 编号示例： 01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3. 02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50 Q1841250T1F3 六角法兰面螺栓GB/T16674.2-2004 编号示例：
第10章标准件和常用件 教学目标： （1）掌握螺纹的规定画法和标注方法。 （2）掌握常用螺纹紧固件的画法及装配画法。 （3）掌握直齿圆柱齿轮及其啮合的规定画法。 （4）掌握键、销、滚动轴承、弹簧的画法。 在机器或部件中，有些零件的结构和尺寸已全部实行了标准化，这些零件称为标准件，如螺栓、螺母、螺钉、垫圈、键、销等。还有些零件的结构和参数实行了部分标准化，这些零件称为常用件，如齿轮和蜗轮、蜗杆等。 第1节螺纹 一、螺纹的形成、要素和结构 （一）螺纹的形成 一平面图形（如三角形、矩形、梯形）绕一圆柱作螺旋运动得到一圆柱螺旋体，工业上常称为螺纹。在圆柱外表面上的螺纹为外螺纹；在圆柱（或圆锥）孔内表面上的螺纹称为内螺纹。 螺纹的加工方法很多，图10-1a是在车床上车制外螺纹的情况。 加工不穿通的螺孔，可先用钻头钻出光孔，再用丝锥攻丝，如图10-1b、c所示。 (二)螺纹的要素 螺纹的牙型、直径、线数、螺距、旋向等称为螺纹的要素，内外螺纹配对使用时，上述要素必须一致。 1．牙型沿螺纹轴线剖切时，螺纹牙齿轮廓的剖面形状称为牙型螺纹的牙型有三角形、梯形、锯齿形等。不同的螺纹牙型，有不同的用途。 2．螺纹的直径（大径、小径、中径）与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径称为大径（内、外螺纹分别用D、d表示），也称为螺纹的公称直径；与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径称为小径（内、外螺纹分别用D1、d1表示）；在大径与小径之间，其母线通过牙型沟槽宽度和凸起宽度相等的假想圆柱面的直径称为中径（内、外螺纹分别用D2、d2表示），如图10-2所示。 3．线数（n）螺纹有单线和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹，如图10-3所示4．螺距（P）和导程（L）相邻两牙在中径线上对应两点之间的轴向距离称为螺距。同一螺旋线上相邻两牙在中径线上对应两点之间的轴向距离称为导程。导程与螺距的关系为L=nP。 5．旋向螺纹有右旋和左旋之分。按顺时针方向旋转时旋进的螺纹称为右旋螺纹，按逆时针方向旋转时旋进的螺纹称为左旋螺纹。判别的方法是将螺杆轴线铅垂放置，面对螺纹，若螺纹自左向右升起，则为右旋螺纹，反之则为左旋螺纹，如图10-4所示。常用的螺纹多为右旋螺纹。 螺纹诸要素中，牙型、大径和螺距是决定螺纹结构规格最基本的要素，称为螺纹三要素。凡螺纹三要素符合国家标准的称为标准螺纹。而牙型符合标准，直径或螺距不符合标准的称为特殊螺纹；对于牙型不符合标准的，称为非标准螺纹。 (三)螺纹的结构 图10-5画出了螺纹的末端、收尾和退刀槽等结构。 1．螺纹的末端为了便于装配和防止螺纹起始圈损坏，常在螺纹的起始处加工成一定的形式，如倒角，倒圆等，如图10-5a所示。

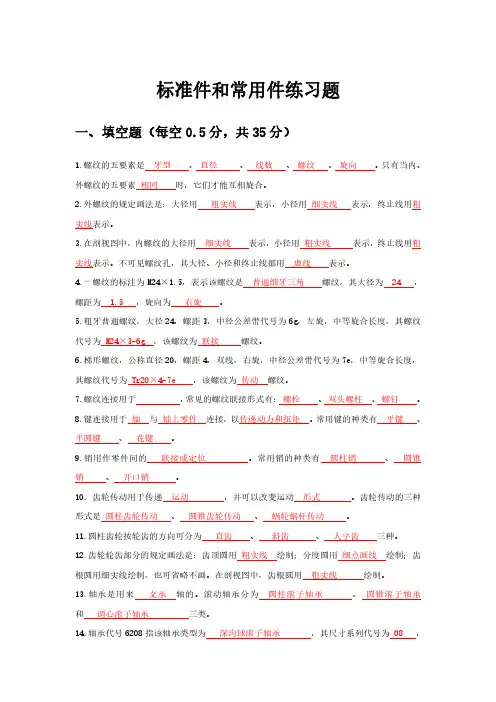

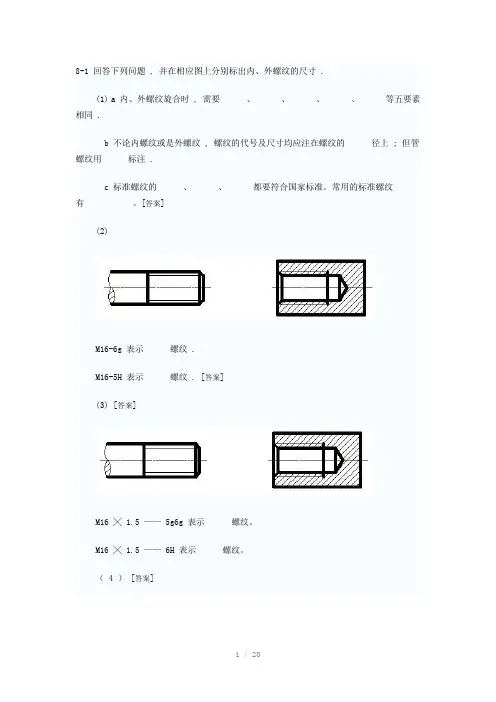

第七章：标准件和常用件习题 7-1 回答下列问题, 并在相应图上分别标出内、外螺纹的尺寸. 1（1）填空题 a 内、外螺纹旋合时, 需要、、、、等五要素相同. b 不论内螺纹或是外螺纹, 螺纹的代号及尺寸均应注在螺纹的径上; 但管螺纹用标注. c 标准螺纹的、、都要符合国家标准。常用的标准螺纹有。 d 的已知直齿圆柱齿轮分度圆的直径d=105mm，齿数z=35，则齿轮模数m为 e 踞齿形螺纹的代号是 f普通平键的工作面是 （2）选择题 a对于标准直齿圆柱齿轮，下列说法正确的是：() A、齿顶高>齿根高 B、齿高=2.5m C、齿顶高=m D、齿顶高=齿根高 b已知直齿圆柱齿轮模数m=2.5mm，齿数z=25，则齿轮分度圆的直径为：（）； A、62.5mm B、61.5mm C、63mm D、63.5mm c 内螺纹的小径用（）符号表示。 A、 D B、 d C、D1 D、d1 2 M16-6g 表示螺纹. M16-5H 表示螺纹 3 M16 ╳1.5 —— 5g6g 表示螺纹。 M16 ╳1.5 —— 6H 表示螺纹。 4
Tr32 ╳12（P6）LH表示为32毫米，为12毫米，线旋螺纹。 5 B120 ╳18（P6）表示为120毫米，为6毫米，线、旋螺纹。 6 特M16 ╳1.55是螺纹,其、符合国家标准规定,但不符合国标规定. 7 G1 ″ 表示管子的是1 ″ , 查表知其螺纹大径为,螺距是, 每英寸牙. 8 非标准螺纹的不符合国标规定, 画图时应画出, 并注出螺纹的. 7-2 圈出下列各题(1)-(4) 中的错误, 在空白处画出正确的图形, 在指定位置画出(5) 的指定剖面. (1)
第九章标准件和常见件 在各种机械设备中, 除去一般的零件外, 还广泛存在着螺钉、螺母、垫圈、键、销、滚动轴承、齿轮、弹簧等标准件和常见件。由于这些零部件的用途十分广泛, 而且用量又大, 国家有关部门批准并发布了各种标准件和常见件的相关标准。 对于结构、尺寸均已进行标准化的, 称为标准件。 对于仅将部分结构和参数进行标准化、系列化的, 称为常见件。 使用标准件和常见件的优点有: 第一, 提高零部件的互换性利于装配和维修; 第二, 便于大批量生产, 降低成本; 第三, 便于设计选用, 以避免设计人员的重复劳动和提高绘图效率。 § 7-1 螺纹的规定画法和标注 一．螺纹的形成与加工 1．圆柱螺旋线: 一动点同时沿圆周和轴向作等速回转和直线运动所形成的轨迹。展开为一直线 2．螺纹的形成
在圆柱或圆锥表面上, 沿着螺旋线所形成的具有相同剖面的连续凸起和沟槽, 称为螺纹。制在零件外表面上的螺纹称为外螺纹, 制在零件内表面上的螺纹称为内螺纹。 3．螺纹的加工 加工螺纹的方法很多, 一般采用以下几种方法: （1）车床加工 （2）专用工具加工: 丝锥、板牙 该种方法能够用钻床加工, 也可在装配现场手工加工。 （3）碾压螺纹 二．螺纹的基本要素 当螺纹的五要素（牙型、直径、螺距、线数和旋向）均相同时, 内外螺纹方能够旋合。 1．牙型 常见螺纹牙型有三角形、梯形、锯齿形和矩形等。 2．直径
螺纹的直径有大径、小径和中径之分, 外螺纹分别用符号d、d1 和d2表示;而内螺纹则用D、D1和D2表示。 一般见螺纹大径来表示螺纹的规格大小, 故螺纹大径又称为公称直径; 而用螺纹中径来控制精度。 3．线数n 螺纹有单线和多线之分。 4．螺距P 和导程Ph 相邻两牙在中径上对应两点之间的轴向距离称为螺距，用P表示。在同一条螺旋线上的相邻两牙在中径上对应两点之间的轴向距离称为导程，用Ph表示。对于单线：Ph = P 对于多线: Ph = nP 5．旋向：分为右旋和左旋两种。 螺纹的分类 凡三要素（牙型、直径和螺距）符合标准的螺纹, 称为标准螺
第七章标准件与常用件 一、本章重点： 1．内、外螺纹的规定画法及内外螺纹旋合的画法； 2．螺纹的代号含义及标注； 3．单个圆柱齿轮的画法和两圆柱齿轮啮合的画法 4．键、滚动轴承、弹簧的画法。 二、本章难点： 1．螺栓、双头螺柱、螺钉的连接画法； 2．圆柱齿轮啮合的画法； 3．普通平键的连接画法； 三、本章要求： 通过本章的学习，要掌握各种螺纹连接件的画法、单个圆柱齿轮和两圆柱齿轮啮合的画法、普通平键的连接画法、轴承的画法和弹簧的画法。 四、本章内容： 标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。 常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。 §7—1 螺纹及螺纹紧固件
一、螺纹 1．螺纹的形成和结构 （1）螺纹的形成：圆柱面上一点绕圆柱的轴线作等速旋转运动的同时又沿一条直线作等速直线运动，这复合运动的轨迹就是螺旋线。 （2）螺纹的结构：螺纹的凸起部分称为牙顶，沟槽部分称为牙底。为了螺纹在安装时，防止端部损坏，在螺纹的起始处加工成锥形的倒角或球形的倒圆。在螺纹的结束处有收尾或退刀槽。 2．螺纹的结构要素 （1）牙型：由三角形。梯形、锯齿形和方形等。 （2）公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。用d（外螺纹）或D（内螺纹）表示。 （3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。用n表示。 （4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用s表示。对于单线螺纹，导程与螺距相等，即s=p。多线螺纹s=n×p. （5）旋向：螺纹的旋向有左旋和右旋之分。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。 内、外螺纹连接时，以上要素须相同，才可旋合在一起。 螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。

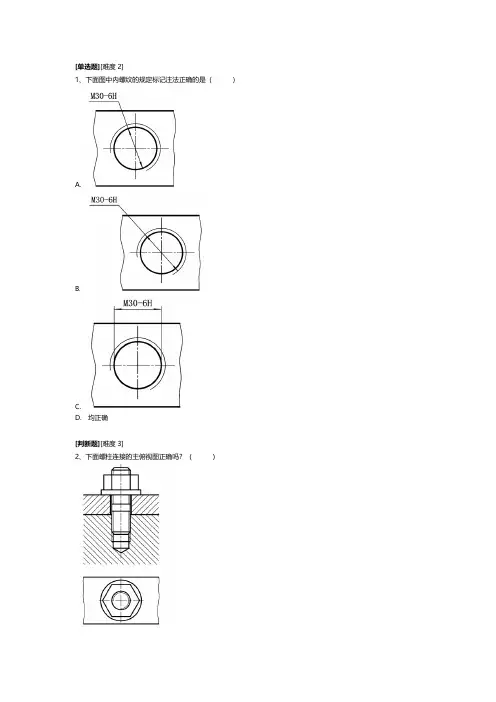

标准件及常用件（一） 1、关于圆柱外螺纹的四种左视图，哪一种判断是正确的？ A)（c）、（d）正确 B)（a）、（b）正确 C)（b）、（c）正确 D)（b）、（c）、（d）正确 2、这里四个视图中，画得正确的是 A)（a）、（b） B)（b）、（d） C)（a）、（c） D)只有（d）
3、关于螺孔的四种画法，正确的是 A)（a）、（b） B)（b）、（d） C)（a） D)（c） 4、哪一个剖切后的螺纹通孔画得正确？ A)B)C)D) 5、这里哪几个图画得正确？ A)（a）、（b）
B)（b）、（d） C)（b） D)（c）、（d） 6、关于螺杆与螺孔装配图的画法，哪一种判断是正确的？ A)两个图都正确 B)两个图都错 C)（a）正确（b）错 D)（b）正确（a）错 7、螺纹的标记是M16×1-5h6h,这种标记的含义是？ A)它是螺纹，公称直径是16，螺距是1，中径公差是5h，顶径公差是6h，旋入长度是 N B)它是内螺纹，公称直径是16，螺距是1，中径公差是5h，顶径公差是6h C)这是装配图上的标注方法，其中的外螺纹公差是5h，内螺纹公差是5h
D)此标记内外螺纹都适用，公称直径是16，螺距是1，中径公差是5h，顶径公差是6h 8、下面几种叙述中，哪一种是正确的？ A)完整螺纹的终止线在任何情况下一律画粗实线 B)完整螺纹的终止线在任何情况下一律画细实线 C)完整螺纹的终止线用粗实线表示，但在不可见螺纹中仍画成虚线 D)完整螺纹的终止线一般用粗实线来表示，特殊情况下可用细实线来表示 9、关于完整螺纹终止线的叙述，哪一种是正确的？ A)完整螺纹终止线应包括螺尾在内 B)完整螺纹终止线不包括螺尾 C)完整螺纹终止线一般情况下包括螺尾，当是管螺纹时，则它不包括螺尾 D)完整螺纹终止线一般情况下不包括螺尾，当附有退刀槽时才包括螺尾 10、下面几句叙述中，哪一种是正确的？ A)螺纹牙顶用粗实线表示，牙底用细实线表示，在垂直于螺纹轴线的视图中用圆表示 B)表示牙底的细实线不画进倒角或倒圆角 C)无论是外螺纹或内螺纹，在剖视或剖面中，剖面线都必须画到粗实线 D)当绘制不穿通的螺纹孔时，一般不必将钻孔深度与螺纹部分深度分别画出 正确答案： 第一题： (D) 第二题： (B) 第三题： (B) 第四题：
