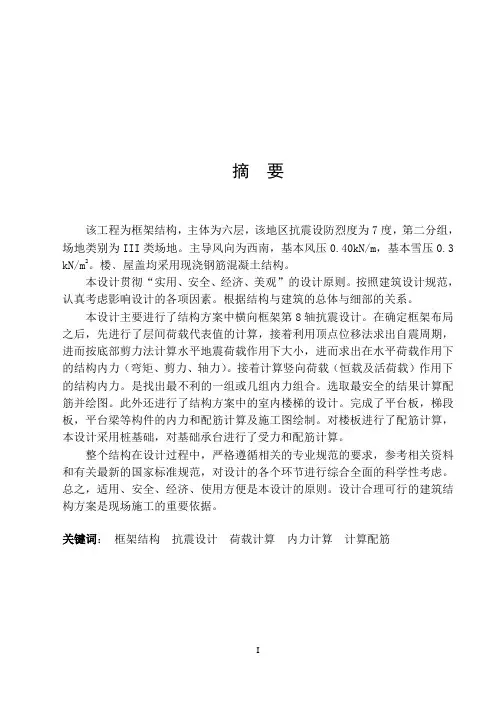

第一章设计任务及基本要求
1.1 设计原始资料
1.1.1 工程概况
该工程为六层办公楼，主体为现浇钢筋混凝土框架结构，占地面积为1310㎡，建筑面积5240㎡，建筑物共6层，底层层高5.1m，标准层层高3.6m，顶层层高4.5m，总高度25.5m，室外高差0.450m，基础顶面距离室外地面1.05m，基础采用柱下独立基础。
该办公楼主要以层为单元出租，每层为一个独立的单元，拥有接待室、会议室、档案室、普通办公室、专用办公室等。楼设有两个电梯三个楼梯，主、次楼梯开间均为3m，进深均为6.6m，楼梯的布置均符合消防、抗震的要求。

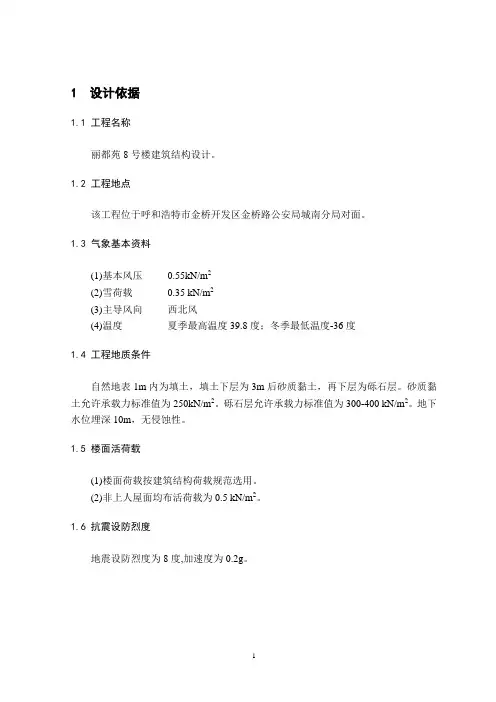

1.1.2 设计条件
一、抗震设防烈度：7度设防，抗震设计分组为第一组，设计基本地震加速度值为0.1g；
二、基本风压： 0.55KN/m2，B类粗糙度；
三、雪荷载标准值：0.2KN/m2；
四、结构体系：现浇钢筋混凝土框架结构。
五、工程地质条件：拟建场地地形平坦，土质分布具体情况见表，II类场地土。地下稳定水位距地表-9m，表中给定土层深度由自然地坪算起。建筑地点冰冻深度-0.5m。
表1-1 建筑地层一览表
1.2 建筑设计任务及要求
一、基本要求：
满足建筑功能要求，根据已有的设计规，遵循建筑设计适用、经济合理、技术先进、造型美观的原则，对建筑方案分析其合理性，绘制建筑施工图。
二、规定绘制的建筑施工图为：
1、底层、标准层及顶层平面图：比例 1：150（图1-1）
2、主要立面图：比例 1：150（图1-2，图1-3）
3、屋面排水布置图：比例 1：150
4、剖面图：比例 1：150
5、墙身大样及节点详图：比例 1：100及1：10
图1-1 标准层平面图
图1-2 1-9轴立面图
1.3结构设计任务及要求
一、基本要求：
在建筑方案设计的基础上，正确选择合理的结构形式，结构体系和结构布置，掌握高层建筑结构的计算方法和基本构造要求，绘制施工详图。
二、规定绘制的结构施工图为：
1、结构平面布置图：比例 1：150
2、一榀框架结构配筋图：比例 1：150
3、屋面板、楼面板的配筋图：比例 1：150
4、楼梯配筋图：比例 1：100
5、基础设计图：1
三、结构设计计算书容：
说明结构方案如何确定的，材料选择。列出结构设计计算过程中采用的计算方法、计算假定、计算原则、计算简图、力图及计算结果。
每天更新，每天享受
注册筑龙结构超爽会员超爽0币、超爽1币资料海量资料即刻下载
超爽0币下载 100套超级好图，鸟巢、国家大剧院图纸免费下！
超爽1币下载图纸、详图、毕业设计、软件应用、经验、表格、讲义、抗震……
超爽2折下载全部成套图纸、节点详图、毕业设计、讲义讲稿、软件应用、计算示例…….
详情咨询：QQ：29436561
第二章建筑设计说明
2.1建筑平面设计
2.1.1建筑平面布置
一、建筑结构方案：对于建筑物的土质和所在地区的抗震等要求，选择框架结构和桩基础，具体见结构施工图。
二、平面组合：
对于办公楼来说，首先要保证其用途，并且符合经济合理的要求，在平面布置上符合抗震和消防的要求，已经在办公楼适合的位置设置抗震缝。在消防方面，楼梯的布置和走廊的长度、宽度均已符合设计规要求。
三、交通组织及防火疏散设计：
在垂直的交通方面，在适合的位置都已设置了楼梯，并加设了消防通道。考虑到防火疏散的要求，办公楼楼的走廊适当的放宽。
四、采光通风：根据该建筑物的性质，将窗台安排到离地面900mm的高度，以保证有足够的采光和通风。
2.1.2柱网布置

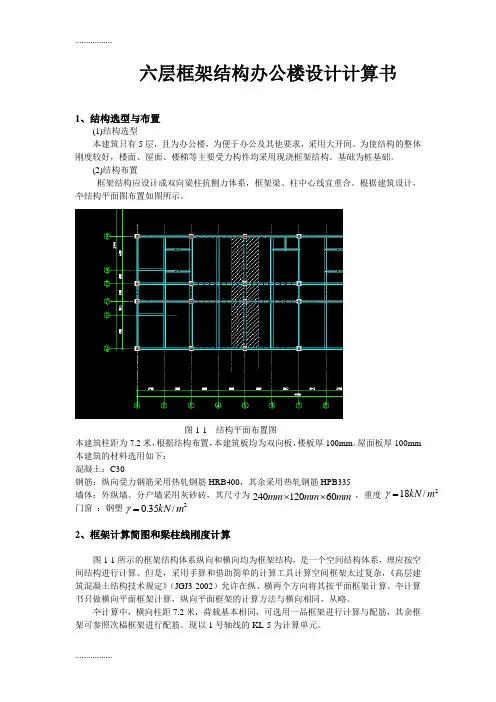

图2-1 柱网布置图
2.2剖面设计
2.2.1房间各部分高度
1、层高和净高：底层层高5.1m，净高3.5m；标准层层高3.6m，净高3.5m；顶层层高4.5m，净高4.4m。
2、室外高差：0.45m。
办公楼设计计算书 设计简介： 拟建建筑多层办公楼为永久性建筑，能满足350左右的人工作，该建筑所在地使用面积（红线面积）2 72151080m ?=位于攀枝花市区，建筑周围配有休闲广场，绿化带。 办公楼实际占地面积69.6114.4L B ?=?=，分为六层。总建筑面积为2 6000m ， 采用现浇楼板，现浇框架纵横向承重，各层层高均3.3m ，在设计计算时考虑抗震设防要求。 各层楼的布局中有普通办公室、专用办公室、会议室、接待室、陈列室、卫生间和 开水房等满足使用要求。 第一部分 双向板的设计 板采用现浇整体式楼板，板厚100h mm =，采用25C 混凝土，板中钢筋采用235HPB 级钢筋，在该多层办公楼设计中，除中间两跨为单向板外其余楼板均为双向板。采用弹性理论计算的方法来计算板和支座中的内力，采用弯矩调幅法对结构按弹性理论方法所求的弯矩值和剪力值进行适当的调整，以考虑结构非弹性变形所引起的内力重分布。 一．梁的截面尺寸和板的计算跨度及荷载确定 拟定板厚100h mm =，板的保护层厚度20mm ， 则板的有效高度为01002080h mm =-=。纵横向主次梁确定： 主梁高1111 ( )()(60008400)5001050128128h l mm ==?=，取700h mm =， 1111( )()7003502332323b h mm ==?=，取300b mm =。 次梁高1 111( )()60005003331281218h l mm ==?=，取500h mm =， 1111( )()500250166.72 323 b h mm ==?=，取250b mm =。 所以主梁截面尺寸为300700b h mm mm ?=?， 次梁截面尺寸为250500b h mm mm ?=?。 二.板荷载的确定 （一）荷载设计值 1.楼面的做法如图所示：
钢 筋 混 凝 土 框 架 结 构 设 计 计 算 书
目录 第一章前言 (5) 第二章方案论述 (6) 2.1 建筑方案论述 (6) 2.2结构设计论述 (7) 第三章结构方案设计 (9) 3.1设计总说明 (9) 3.1.1设计依据 (9) 3.1.2 设计概述 (9) 3.1.3 结构说明 (9) 3.1.4.各部分建筑构造 (9) 3.2结构方案设计 (10) 3.2.2场地条件 (10) 第四章荷载计算 (11) 4.1荷载汇集及截面尺寸的选取 (11) 4.1.1 框架柱： (11) 4.1.2 框架梁： (11) 4.1.3 材料情况： (11) 4.2荷载汇集 (11) 4.3 计算简图及层数划分 (13) 4.4 各层重力荷载代表值计算 (14) 第五章水平地震作用下的框架内力分析 (19) 5.1层间侧移刚度计算 (19) 5.1.1梁线刚度 (19) 5.1.2柱线刚度计算 (20) 5.1.3柱侧移刚度计算 (20) 5.2水平地震作用层间地震剪力和弹性位移的计算 (21) 5.2.2水平地震作用下的层间位移和顶点位移计算 (23) 5.3 水平地震作用下框架柱剪力和弯矩（采用D值法） (23) 5.4水平地震作用下梁端弯矩 (25) 5.5水平地震作用下的梁端剪力和柱轴力 (25) 5.6水平地震作用下的框架内力图 (26) 第六章风荷载作用下框架内力分析 (26) 6.1自然条件 (27) 6.2风荷载计算 (27) 6.3风荷载作用下框架柱剪力和弯矩（采用D值法，取中框架计算） (28) 6.4 风荷载作用下梁端弯矩计算 (29) 6.5风荷载作用下的梁端剪力和柱轴力计算 (30) 6.6风荷载作用下框架内力图 (30) 第七章竖向荷载作用下框架内力分析 (31) 7.1竖向荷载计算 (31) 7.1.2 恒荷载 (31)
第一章结构方案设计 一.总设计说明: 1.设计依据： （1）依据建筑工程专业2008届毕业设计任务书。 （2）遵照国家规定的现行相关设计规范。 2.设计内容、建筑面积、标高： （1）本次设计的题目为“某机关办公楼”。 （2）总建筑面积：3150m2，占地面积：895m2，本建筑为4层，层高均为3.9m。 （3）室内外高差0.450m，室外地面标高为-0.450m。 3.结构： 1)本工程为钢筋混凝土现浇框架结构。底层：外墙300mm厚空心砖墙，内墙180mm厚空心砖；其他层：外墙300mm厚空心砖，内墙180mm厚空心砖；楼梯间墙180空心砖。 2)本工程抗震设防烈度为7度，设计地震分组为第一组，计基本设地震加速度值为0.10g。 4.各部分工程构造： （1）屋面：为不上人屋面 改性沥青防水层 20mm厚1:3水泥沙浆找平层 80mm厚苯板保温板 焦渣找坡（最薄处30mm厚，最厚处210mm） 120mm厚钢筋混凝土板 20mm厚混合砂浆抹灰 （2）楼面： 20mm厚水泥砂浆地面 120mm厚钢筋混凝土板 （100mm厚 20mm厚混钢筋混凝土板）合沙浆抹灰 （3）厕所： 面砖地面 150mm厚水泥砂浆保护层 100mm厚钢筋混凝土板 防水剂（2道）
15mm厚水泥砂浆找平 120mm厚钢筋混凝土板 20mm厚混合砂浆摸灰 二.结构设计方案: 1.建筑部分： 该工程位于沈阳市东陵区白塔镇沈营公路两侧，为永久性建筑，共五层。总建筑面积：3116m2，楼内1部楼梯。建筑用地53.06 16.76㎡，柱网尺寸见建筑图。 2.结构部分： （1）自然条件：雪荷载0.30kN/m2，基本风压：0.55kN/m2. （2）地质条件：拟建场地地形平坦，土质分布具体情况见表1，Ⅱ类场地，7度设防，建筑地点冰冻深度-1.2m。 注：1、地下水稳定水位距地坪-10m；2、表中给定的土层深度从自然地坪算起。 （3）材料情况： 非重承空心砖；砂浆等级为M5； 混凝土：C25（基础、梁、板）C30（柱） 纵向受力钢筋：HRB335级；箍筋：HPB235级钢筋 （4）抗震设防要求： 设防基本烈度为7度，设计地震分组为第一组，设计基本地震加速度值为0.10g。（5）结构体系：现浇钢筋混凝土框架结构。 （6）施工：梁、板、柱均现浇。
目录 第1章设计总说明 ...................................................................... 错误！未定义书签。 1.1工程概况 ............................................................................ 错误！未定义书签。 1.2层面及楼面做法 ................................................................ 错误！未定义书签。 1.2.1 层面做法错误！未定义书签。 1.2.2 楼面做法错误！未定义书签。 1.3结构选型 ............................................................................ 错误！未定义书签。 1.3.1 主体结构错误！未定义书签。 1.3.2 其它结构构件选型错误！未定义书签。 1.4结构布置 ............................................................................ 错误！未定义书签。 1.5设计内容 ............................................................................ 错误！未定义书签。 1.5.1 结构布置的坚向荷载计算 6 1.5.2 结构上水平地震力计算6 1.5.3 坚向力及水平作用下的内力分析 6 1.5.4 内力组合 6 1.5.5 梁柱载面设计 6 1.5.6 基础设计 6 第2章构件尺寸初定及材料选定 .............................................. 错误！未定义书签。 2.1确定板截面尺寸 ................................................................ 错误！未定义书签。 2.2确定框架梁截面尺寸 ........................................................ 错误！未定义书签。 2.2.1 主梁截面尺寸错误！未定义书签。 2.2.2 次梁截面尺寸错误！未定义书签。 2.3确定框架柱截面尺寸 ........................................................ 错误！未定义书签。 2.4框架结构计算简图 ............................................................ 错误！未定义书签。 2.4.1 梁的计算跨度及柱高度: 错误！未定义书签。 2.4.2 确定框架结构的计算简图错误！未定义书签。 第3章荷载计算 .......................................................................... 错误！未定义书签。 3.1屋面均布恒载标准值 (10)
某中学教学楼结构设计计算书 Ⅰ、构件截面尺寸选择和荷载计算 （1）设计基本资料 按设计任务规定的组别，选择开间尺寸为7200mmx9000mm ，纵向有12跨，每跨4500mm,横向有3跨，边跨尺寸7200mm ，中间跨尺寸3000mm 。按此参数和建筑设计中已经进行平面布置。 （2）主要设计参数 根据设计任务书的要求及有关规定，确定如下主要的设计参数： ①抗震设防烈度：8度；抗震设计分组：第一组；房屋高度低于30m ，可知框架的抗震等级为二级。 ②基本风压：20/5.30m kN W =，C 类粗糙度 ③雪荷载标准值：2m /.50kN S K = ④设计使用年限：50年；本建筑为一般民用建筑，安全等级二级；在抗震设计时是丙类建筑 ⑤基础顶面设计标高的确定：建筑标高±0.000，建筑绝对标高57.50m ，室外地坪标高-0.450m 。根据地质勘察报告，基础持力层可以设计在粉质粘土上，选择独立基础时，基础顶面标高可设在-1.0m —-1.6m 之间 ⑥活荷载标准值及相应系数：按房屋的使用要求，可查得教学楼露面活荷载标准值0.2=k q 2/m kN ，组合值系数7.0c =?，准永久值系数5.0=q ? （2）材料的选择 ①混凝土 除基础垫层混凝土选择C15外，基础及以上各层混凝土强度均选C25。 ②钢筋 框架梁、柱等主要构件纵向受力筋选择HRB335级钢筋，构造钢筋、板筋及箍筋选择HPB 级钢筋。 （3）结构构件截面尺寸的选择 ①结构平面布置方案 主体结构为5层，底层高度4.2m ，其余各层3.9m 。
外墙240mm ，内墙120mm ，隔墙100mm ，门窗布置见门窗洞口总表。 ②构件截面尺寸的选择 a.根据平面布置，双向板短向跨度m l 5.4=，取板厚h=150mm, 35 1 3014500150> ==l h ,满足要求。 b.框架梁 边横梁，=l 7200mm,mm b h b mm h l h 3003 1 ~21,700141~81=?==?= 取 跨中横梁，mm b mm h mm l 250,500,3000===取 纵梁，mm b mm h mm l 250,500,4500===取 次梁，mm b mm h l h mm l 250,600,18 1 ~121,7200====取 c.柱截面尺寸 当选择基础标高为-1.200m 时，则一层柱的高度为4.2m+1.2m=5.4m ，按 mm H b c 360015 ==，又框架主梁b=300mm ，则初选柱截面宽度mm b c 500=， 故中柱截面初选尺寸mm mm h b c c 500500?=? 简单验算： 假定楼层各层荷载设计值为162/m kN ，则底层中柱的轴力近似为 kN N .43110.5012.54.2716=????=7.90,8.10, 4.50.1,4.54.311000======?查表得，b l m H l m H kN N 满足要求 %,3%8.70.61959300 500 5009.1197.09.010.43110.90' 2 3' <=?==??-??=-=c c S y c S h b A mm f A f N A ρ? 边柱承受轴力较小，但承受弯矩相对较大，按轴心受压验算，取1.5N ，有 kN N 46656.50.5112.54.2716=?????=
某办公楼工程荷载计算书 一、楼面荷载 楼面恒载 办公室、接待室、会议室、走廊、展厅、仓储用房、配电间、照明控制、智能化控制机房：130 厚面层（地暖） 2.5 吊顶或底粉0.4 恒载： 2.9 kN/m 2 卫生间 3.0 楼面活载 办公室、接待室、会议室： 2.0 走廊：2.5 展厅：3.5 仓储用房、配电间、照明控制： 5 智能化控制机房：7 公共卫生间： 4.0，其他卫生间、清扫间： 2.5 不上人屋面 块瓦型钢板彩瓦0.13kN/ m 2 冷弯型钢挂瓦条0.5kN/ m 2 2 100 厚保温层（水泥珍珠岩）4*0.1=0.4kN/m 2 1.5mm 厚防水层0.1 kN/ m 15 厚1:3 水泥砂浆找平层20*0.015=0.3 kN/m 2 底粉或吊顶0.4 kN/ m 2 恒载： 1.83kN/ m 2*cos22=1.96 kN/ m 2 活载：0.5kN/ m 2 二、墙荷载 非承重空心砖内墙 240 厚非承重空心砖墙体12.5*0.24=3.0 kN/m 2 2 40 厚粉刷20*0.04=0.8 kN/m 合计： 3.8 kN/m 2 承重多孔砖外墙（包石材） 240 厚承重多孔砖墙体15.5*0.24=3.72 kN/m 2 外挂石材 1 kN/m2 内墙20 厚粉刷20*0.02=0.4 kN/m 2 合计： 5.12 kN/m 2 多孔砖内墙（卫生间） 2 240 厚承重多孔砖墙体15.5*0.24=3.72 kN/m
内墙40 厚粉刷20*0.04=0.8 kN/m 2 合计： 4.52 kN/m 2 多孔砖内墙（楼梯间、展厅） 2 240 厚承重多孔砖墙体15.5*0.24=3.72 kN/m 干挂石材 1.0 kN/m 2 面砖20*0.04=0.8 kN/m 2 合计： 5.32 kN/m 2 120 多孔砖墙 120 厚多孔砖墙15.5*0.12=1.96kN/m 2内墙40 厚粉刷20*0.04=0.8 kN/m 2合计： 2.66 kN/m 2 通高窗 1.0 kN/m 2，洞窗0.5 kN/m 2 外墙外挂石材 1.0 kN/m 2 门0.5 kN/m 2 1、二~三层墙荷载 700 高框梁下空心砖内墙 3.8 * （3.9-0.7）= 12.2 kN/m 750 高框梁下空心砖内墙 3.8 * （3.9-0.75）= 12.0 kN/m 600 高次梁下空心砖内墙 3.8 * （3.9-0.6）= 12.6 kN/m 650 高次梁下空心砖内墙 3.8 * （3.9-0.65）= 12.4 kN/m 950 高次梁下空心砖内墙 3.8 * （3.9-0.95）= 11.2 kN/m 120 板下空心砖内墙 3.8 *（3.9-0.12）= 14.4 kN/m 700 高框梁下承重多孔砖内墙 4.52 * （3.9-0.7）= 14.5 kN/m 750 高框梁下承重多孔砖内墙 4.52 * （3.9-0.75）= 14.3 kN/m 600 高次梁下承重多孔砖内墙 4.52 * （3.9-0.6）= 15.0 kN/m 400 高梁下120 多孔砖墙 2.66* （3.9-0.4）= 9.3 kN/m 通高承重多孔砖外墙 5.12*3.9=20 kN/m 通高窗1*3.9=3.9 kN/m B 轴外墙（3*20+4.2*3.9 ）/7.2=10.6 kN/m A 轴外墙（7.12*20+5.88*3.9 ）/13=12.7 kN/m E 轴外墙（4.6*20+8.4*3.9 ）/13=9.6 kN/m 1 轴外墙（10.96*20+3*3.9 ）/13.96=16.6 kN/m 1 轴悬挑板自重及板面荷载： 120 厚板25*0.12*0.82=2.46 kN/m 板面恒载+活载（3.0+2.0）*0.82=4.1kN/m 合计: 6.56 kN/m
