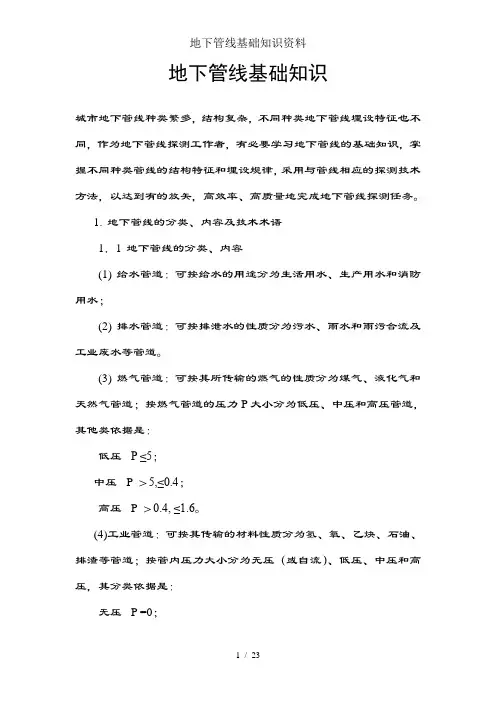

地下管线基础知识
城市地下管线种类繁多，结构复杂，不同种类地下管线埋设特征也不同，作为地下管线探测工作者，有必要学习地下管线的基础知识，掌握不同种类管线的结构特征和埋设规律，采用与管线相应的探测技术方法，以达到有的放矢，高效率、高质量地完成地下管线探测任务。
1. 地下管线的分类、内容及技术术语
1．1 地下管线的分类、内容
(1) 给水管道：可按给水的用途分为生活用水、生产用水和消防用水；
(2) 排水管道：可按排泄水的性质分为污水、雨水和雨污合流及工业废水等管道。
(3) 燃气管道：可按其所传输的燃气的性质分为煤气、液化气和天然气管道；按燃气管道的压力P大小分为低压、中压和高压管道，其他类依据是：低压 P ≤5kPa；
中压 P ＞5kPa,≤0.4MPa；
高压 P ＞0.4MPa, ≤1.6MPa。
(4)工业管道：可按其传输的材料性质分为氢、氧、乙炔、石油、排渣等管道；按管内压力大小分为无压（或自流）、低压、中压和高压，其分类依据是：无压 P =0；
低压 P ＞0, ≤1.6MPa；
中压 P ＞1.6MPa,≤10MPa；
高压 P ＞10MPa。
(5)热力管道：可按其所传输的材料分为热水和蒸汽管道；
(6)电力电缆：可按其功能分为供电（输电和配电）、路灯、电车等电缆；按电压的高低可分为低压、高压和超高压电缆，其分类依据是：
低压 V ≤1kV； 0.22kv，0.38kv
中压 V ＞1kV,≤110kV；6kv、10kv
高压 V ＞110kV。110kv，220kv
(7)通讯电缆：可按其功能分为电话电缆、有线电视和其他专用电信电缆等。根据权属单位分主要有：中国电信、网通(WT)、移动(YD)、联通(LT)、电视(DS)、军用(JY)、铁通(TT)、公安专网、银行专网、校园网络等。
1.2 技术术语
（1）压力管线：指管道内流体介质由外部施加力使其流动的工程管线。
（2）重力自流管线：指管道内流动着的介质由重力作用沿其设置的方向流动的工程管线。
（3）可弯曲管线：指通过某些加工措施易于弯曲的工程管线。
（4）不易弯曲管线：指通过某些加工措施不易弯曲的工程管线。
（5）管线水平净距：指水平方向敷设的相邻管线外表之间的水平距离。
（6）管线垂直净距：两条管线上下交叉敷设时，从上面管道外壁最低点到下面管道外壁最高点之间的垂直距离。
（7）管线埋设深度：指从地面到管道底（内壁）的距离，即地面标高减去管底标高。管道设计、施工时通常采用此定义，与地下管线探测行业定义的管线埋设深度有区别。
（8）管线覆土深度：指地面到管道顶（外壁）的距离。
2 地下管线结构
2.1 给水管道结构
(1)给水管道的特点
给水管道系统构成，一般是由水源地（江河、湖泊、水库、水源井等）取水，通过主管道（明渠、隧道、大型输水管道、浑水管道等）送到水厂，经水厂净化处理后，再由主干管道送至用水区（工厂、住宅小区、企事业单位等）。各用水区又根据自己的需要和条件，敷设本区的给水管道系统，通过该系统送到各用水点或通过支管道送往各家各户用水点。
工厂、校园给水管道的敷设形式是根据工艺流程，建、构筑物的布置以及场地的地形条件等确定，一般分为三个系统，即分组系统、组合系统和混合系统。生产用水、生活用水或消防用水均各自成独立系统的称为分组系统；生活用水和消防用水合为一个系统，生产用水另成一个独立系统的称为组合系统；生产、生活和消防用水合在一个系统内的称为混合系统。
城市供水管网通常采用组合系统，即生活用水和消防用水合为一个系统。也有部分城市生活用水和消防用水正在逐步分开形成各自独立系统。此外，还有些城市对管网进行改造建立了中水系统，如泰安市，中水系统主要用于绿化、消防及卫生设备等用水。
(2)给水管道的材质及管径
1）铸铁管：使用最为广泛，分为承插口和法兰口。
2）钢管：由镀锌钢管、无缝钢管和碳钢直板卷管，通常管径100mm以下采用镀锌钢管，大管径常使用碳钢直板卷管，DN600～DN1200都有。
3）砼管：通常采用钢筋混凝土管，在江、浙等南方地区使用较多，从dn100～dn1200都有，其它地区一般大管径（如dn600以上）才使用砼管。
4）塑料管：采用硬聚氯乙烯管材（UPVC）或PPR管材，近年来，国家建设部正在要求推广使用dn400以下硬聚氯乙烯管材给水管道。
常见管线材质公称内径（mm）
给水硬聚氯乙烯管材公称外径（mm）
(3)给水管道的管件
给水管道管件较多，比较常用的管件主要有:丁字管（三通）、叉管（135°）（三通）、十字管（四通）、弯管（90°、135°）（弯头）、等。
(4)给水管道的构筑物
取水构筑物：用于取得地表水（河流、湖泊、水库）或地下水（水源井）等；
升水构筑物：如水泵站（房）等；
净化构筑物：用于改善水质，如清水池、净化池等；
贮水池：用于贮存水，如水塔、高位水池等；
冷却设备：采用循环供水时使用，如冷却塔、喷水池等。
(5)给水管道的附属物
1）阀门：多安装在检查井内，启、闭水道之用；
2）消防栓：分地上和地下两种，地下消防栓安装在专门的检查井中，消防栓多安装在干线或支线的引出管上，消防栓前设置阀门；
3）止回水阀：是一种防水逆流的装置，安装在只允许水向一个方向流动的地方，例如给水干线上常常安装此装置；
4）排气装置：管道的高点，自动排除管道贮留的空气；
5）排污装置：管道的低点，用于排除沉淀物；
6）预留接头：扩建管道用；
7）安全阀；
8）检修井。
2.2排水管道的结构
(1)排水管道的分类
排水管道是接收、输送和净化城市、工厂以及生活区的雨水、污水，其中包括工业污水、生活污水、雨水等。排污管道系统按排出的方式分为合流式、分流式、组合式三种，合流式是将工业废水、生活污水和雨水井有一个共同的管道排出；分流式是每一种污水经由独立的排水管道排出；组合式是将需要处理的生产污水和生活污水经由一个管道排出，将不需要处理的生产废水及雨水经由另一管道排出。排水管道敷设应考虑当地的冻土深度。
(2)排水管道的材质与管径
一般排水管道的管材有：钢筋混凝土管、混凝土管、塑料管、铸铁管、石棉水泥管、陶瓷管以及砖石沟等，常用的是钢筋混凝土管和混凝土管，其常见管径如下表：
常见钢筋混凝土管、混凝土管排水管道管径
（3）排水管道的构筑物
有排水泵站、沉淀池、净化池、暗沟地面出口等。
（4）排水管道的附属物
1）检查井：是维修人员进入井内清理淤塞物和检查修理用。检查井小室根据不同情况和要求做成圆形、扇形、矩形或多边形。
2）结点井：是接受污水和废水在井中汇合后输出。
3）跌水井：设在落差较大处，将接受的废水和污水沉淀后输出，是降低坡度，其净化作用的井。
4）冲洗井：与上水管相连，用于冲洗井中的於物。
5）转角井：设置在拐弯处。
6）特别井：设在排水管与其它地下设施交叉处。
7）渗透井：通过地下渗透方法排除雨水。
8）倒虹吸管：为避让障碍物，如冲沟、河流、铁路等尔设置的。
9）渡槽：为了避让障碍物，在个别地方也可架设渡槽。
10）化粪池：用于净化粪便，排除污水，一般在接收楼房污水的汇合处（即与支干线连接处）设置矩形化粪池。
11）雨水口：即雨水篦。
（5）特殊的排水管道
1）拱形排水管道
2）倒虹吸排水管道
2.3 燃气管道的结构
（1）燃气管道设备
包括有灌站、气压站、阀门井、检修井、阀门、抽水缸（凝水缸）、牺牲阳极、标石桩等。
（2）燃气管道的管材和管径
燃气管道的管材有钢管、无缝钢管、铸铁管（用于低压煤气）、聚乙烯塑料管（PE管）。
燃气钢管常采用外径表示，常见钢管规格见下表：
常见钢管规格（mm）
（3）燃气管道的构件
全承丁字管、全承十字管、45°弯管、90°弯管、渐缩管等。
2.4 热力管道的结构
（1）热力管道设备：包括热力厂、调压站、中继泵站、检查井、阀门、阀门井、聚集凝结水短管、凝结水箱、放气阀、放水阀等设备。
（2）热力管道的管材及连接
1）城市热力管道一般采用无缝钢管、钢板卷焊管。管径如下表：
2)热力管道的连接采用焊接管道，与设备、阀门等拆卸附件连接时，采用
法兰连接。
2）热力管道所用的变径管采用压制或钢板卷制。
3）热力管道干、支线的起点安装关断阀门。
4）热水热力管道输送干线每隔200～300m,输配干线每隔1000～1500m装设一个方段阀门。
5）热水凝结水的高点安装放气阀门。
6）热水凝结水的低点安装放水阀门。
2.5 电力管道的结构
（1）电力管道的设备与构建筑物：包括发电厂、变电站、配电站、配电箱、检查井等。
（2）电力管道的埋设种类
1）直埋：电缆埋设在壕沟内，覆盖软土，上面设保护板。
2）电缆沟或槽盒：封闭式不通行管沟，盖板可开启；
3）管道埋设：管块、管埋；
4）电缆隧道。
（3）电力电缆分支的形式采用T形或Y形。
（4）电缆材质：铝芯或铜芯。
（5）电力电缆功能：分为供电（输电和配电）、路灯、电车等。
（6）电力电缆的电压:分为低压、高压和超高压三种，电力电缆常见电压有：0.22kv、0.38kv、1kv、6kv、10kv、35kv、110kv、220kv等。
2.6 电信管道的结构
（1）电信管道结构的特点
电信管道是由具有一定容量的电缆、通道和一定数量的人孔、手孔和出入口，按一定的组合方式组合成通讯管道设施系统。其中布设通讯管道的管孔部分和与之相接的人孔、手孔，是组成通讯管道的基本要素。
（2）电信电缆的布设形式
1）单局制电信电缆管道系统布设形式
2）多局制电信电缆管道系统的布设形式
（3）电信管道的分类
电信管道因其在通信网络中所处的位置，布设电缆的性质，可综合分类入下五种：
1）出进局管道：进出电信局、通信台，连接主干通信管道。
2）主干管道：主干道路上的通信管道，容量较大。
3）中继管道：连通各局之间通道。
4）分支电缆：市区道路，与主干线相连。
5）用户管道：从主干管道或分支管道特定人孔接出，进入用户小区，建筑物或用户院内的通信管道。
（4）电信管道的管材
1）水泥预制管块：早期使用最多的一种管材，常见有6孔和4孔两种，规格分别为360x250mm和250x250mm。
2）钢管电信管道：单孔钢管按一定组合方式排列敷设与地下，通常用于过路、过桥或绕障碍物等路段。
3）塑料管通信管道：采用聚氯乙烯塑料管，目前常用的管材。
4）其它管材的电信管道：包括水泥管道、铸铁管和陶瓷管等。
（5）电信管道构筑物分类
1）管孔式电信管道：通常的埋设方式，即管埋方式。
2）电信电缆隧道：管沟埋设，有不通行、半通行、通行电缆专用和公用隧道四种。
3）人（手）孔的作用：各方向管道汇集的场所；摆放电信电缆、电缆接头、充气门、中继器、负荷箱、光缆盘留等设施的场所；电缆分支引出场所；深度调接场所。
3)人（手）孔分类
(a) 矩形直通人（手）孔
(b) 扇形人（手）孔
(c) 斜通人（手）孔
(d) 移位人（手）孔：矩形移位人（手）孔和Z形移位人（手）孔
（e）三通分支人（手）孔
(f) 对称分支人（手）孔
(g) 四通（十字）分支人孔
3．地下管线的布设
管线布设的一般情况：
（1）管线布置通常与道路或建筑红线相平行，同一管线沿道路一侧布置，不宜从道路的一侧转到另一侧。
（2）管线与道路或铁路交叉时，通常为正交布设；在困难情况下，其交角不小于45°。
（3）管线埋设产生矛盾时，通常出现以下情况：
a. 压力管道让自流管道；
b. 管径小的让管径大的；
c. 易弯曲的让不易弯曲的；
d. 临时性的让永久性的；
e. 工程量小的让工程量大的；
f. 后建的让先建的；
（4）为保证管线正常使用及改建、扩建工程的需要，各管线间距应满足下表要求：
最小水平净距最小垂直净距
（5）地下管线的布设应根据管道的种类、埋设方式及土壤性质等情况，在满足路面上的荷载、管道强度要求下埋设。工程管线埋设的最小埋深应满足下表要求。
工程管线的最小深度
注：10kv以上直埋电力电缆管线的覆土深度不应小于1.0m。
3.1 给水管网的布设要求
给水管网的作用是从净水厂或取水构筑物输送到用户。它是给水系统的重要组成部分。
给水管网一般由输水管道和配水管道组成。输水管道是由水源到水厂及水厂到配水管的管道，一般不装接用户水管。配水管是把水送至各用户的管道。给水管网的布置形式，根据城市规划、用户分布及对用水要求等，可分为树枝状管网和环状管网。也可根据不同情况混合布置。
（1）树枝状管网：干管与支管的布置有如树干与树枝的关系。通常用于地形狭长、用水量不大、用户分散的地区。
（2）环状管网：指供水干管间都用连接管相互连通起来形成许多闭合的环。
3.1.1 输水管道的敷设
（1）输水管道有重力输水管和压力输水管。重力输水管采用自流方式，且按要求设置检查井，间距一般为200～400m。输水管道在隆起处及倒虹吸管的上、下游一般应设置进气阀和排气阀。输水管的低洼处设置泄水管和泄水阀。
（2）输水管道在不允许间断供水时输水管通常不以少于两条，允许间断供水或有多水源供水可布设一条。
（3）两条以上的输水管一般应设连通管，连通管直径与输水管相同，或较输水管径小于20-30%。
（4）连通管上设有必要的阀门以便检修用。
（5）输水管线阀门间距需要根据具体位置，常结合地形起伏穿越障碍物及连通管位置等综合考虑而定。
3.1.2 配水管的敷设
（1）配水管一般可布置成环状，当允许间断供水，也可布置成树枝状。
（2）配水管位置通常布置在两侧均有较大用户的道路上，以减少配水支管数量。
（3）用于配水至用户和消防栓的配水支管，一般采用管径150～200mm；负担消防任务的配水支线不小于150mm。
（4）城市生活用水管网，严禁与各单位自备生活用水供水系统直接连接。如必须作为备用水源而连接时，应采取有效的安全隔断措施。
（5）配水管道干管阀门间距一般为500～1000m，阀门通常设置在连接管的下游，以便阀门关闭时不影响支管供水。
（6）支管与干管连接处，一般在支管上设置阀门，支管修理时不影响干管供水。干管上的阀门根据配水管网分段，分区检修的需要设置。
（7）消防栓的布设：支干管上的消防栓应在消防栓前设置阀门；消防栓的间距不大于120m；消防栓的接管管径不小于100mm；消防栓通常放置在交叉口和醒目处。
3.2 排水管道的布设
3.2.1 排水管道布设原则
（1）排水管道系统采用分散布置和集中布置应根据地形变化情况、城市规模及布局选择。对于大城市、用地布局分散、地形变化大时，以采用分散布置；反之，可采用集中布置。
（2）污水主干管的位置：通常布置在集水线上或地势较低的街道上。如地形向河道倾斜，则主干道常设在沿河的道路上。从道路交通要求考虑，主干管不宜放在交通频繁的道路上，最好次要街道上，以便施工维修。尽量避免与河流、铁路等的交叉。
（3）管道转弯和交接处，其水流转角不小于90°；管顶最小覆土厚度应考虑外部荷载和冻土深度，车行道上部小于0.7m。
3.2.2 检查井的设置
（1）检查井的设置通常设置在管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离处。
（2）检查井的最大距离见下表：
（3）排水管道最小坡度见下表
（4）污水管道的倒虹管设置在穿越河流、障碍物、特殊重要结构、地下铁路等处；倒虹吸井设置在不受洪水淹没处，井内设闸槽、闸板或闸门；倒虹吸上行、下行斜管一般不大于30°。
（5）雨水口通常设置在路口、道路两边，并就近流入雨水管道。
3.3 燃气管道的布设
城市燃气管道系统是指自气源厂（或天然气远程干线门站）到储配站、再到调压室调压后输送到用户引入管的室外燃气管道，它由各种压力的燃气管道组成的。不同压力管道不能相互连接，高中压燃气需由调压站进行压力调接至低压后才能输送至用户使用。
3.3.1 燃气管道布设要求
（1）燃气管道一般采用直埋敷设，中、高压燃气尽量避开交通主干道和繁华街道；沿街道敷设时，通常单侧布置，在道路较宽且两侧用气量较大时，采用两侧布置。小区内通常在道路下敷设以保证两侧供气。
（2）燃气管道不准敷设在建筑物的下面，不准与其它管线平行地上下敷设，并禁止在下述场所敷设燃气管道：各种机械设备和成品、半成品堆放场地；高压电缆走廊；动力和照明电缆沟道；易燃、易爆材料和具有腐蚀性液体的场所。
（3）燃气管道穿越河流或大型渠道时，随桥架设，也可采用倒虹吸管由河底（或渠道）通过，或设置管桥。
（4）埋设在车行道主干线下时埋深不得小于1.2m,在车行道支线下时埋深不得小于1.0m；埋设在非车行道下时埋深不得小于0.9m；埋设在庭院内时埋深不小于0.6m；埋设在水田下时埋深不小于0.8m；输送湿燃气或冷凝液的燃气管道，应埋设在冰冻线以下。
3.3.2 地下燃气管道凝水缸的设置
（1）输送湿燃气管道，坡度不小于3%，凝水缸设置在管道的最低点，其间距一般不大于500m；
（2）输气管道在适当地点的管道低点设置少量凝水缸；道虹吸管道的低点设置凝水缸。
3.3.3 地下燃气管道的阀门设置
（1）高中压燃气干管上设置分段阀门，其间距长，输送干线上为4km；环形管网为2km；支管起点处设置阀门。
（2）离厂站6至100m范围内设置进口阀门；支线阀门与进口阀门间距小于100m。
（3）低压出口管上，离调压站6至100m范围设置阀门；两个调压站互为备用时设阀门。
3.3.4 燃气管道末端预留管的处理
（1）管径小于或等于200mm的低压管道末端预留长度为1.0m。
（2）管径小于或等于300mm的低压管道末端预留长度为1.5m。
（3）管径大于300mm的低压管道末端预留长度为2.0m。
（4）高中压管线的预留管道设置阀门，并在阀门后加盲板，管道伸出阀门井外墙外1.0m,阀门前必须装设防散阀门。
3.3.5 燃气管道穿越障碍物
（1）燃气管道穿过污水管、热力管沟、隧道及其它各种沟槽时，应将燃气管道敷设在套管内，套管伸出构筑物外墙不小于0.5m。
（2）燃气管道穿越铁路时，敷设在涵洞内；在穿越城镇主要公路时，敷设在套管或地沟内。
（3）燃气管道穿越铁路或河流时，应在铁路或河流两侧装设阀门。
（4）燃气管道的套管一般采用钢筋混凝土套管或钢管；采用钢套管时，管道外径小于200mm时，套管内径应比管道外径达100mm；燃气管道大于200mm时，套管最小内径应比穿越管道大于200mm。
3.4 热力管网的布设
热力管网是热源至用户间的室外热力管道系统。
（1）城市道路上的热力管道一般平行道路中心线，并尽量敷设在车行道以外的地方，一般情况下，同一管道应沿街道一侧敷设。
（2）管径等于或小于300mm的热力管道，可以穿越建筑物的地下室或自建筑物下专门敷设的通行管沟内穿过。
（3）热力管道可以和自来水管道、电压10kv以下电力电缆、通讯电缆、压力排水管道，一起敷设在综合管沟内，自来水管道等应加保护套管。
（4）热力管道敷设时，宜采用不通行管沟或直埋敷设；穿越不允许开挖检修地段时，应采用通行管沟。当采用通行管沟有困难时，可采用半通行管沟。通行管沟敷设有蒸汽管道时，每隔100m设一个事故人孔，没有蒸汽管时通常200m 设一个人孔。
（5）支管和干管连接，或两条干管的连接，尽量不用直管而采用弯管连接；热力管道必须设置必要的阀门，如分段阀门、分支阀门、放气放水阀门等；为消除管道受热而引起的热膨胀，还需要设置一定形式的补偿器。
（6）热力管道与河流、铁路、公路等相交时应尽可能垂直相交。特殊情况下，管道与铁路相交不得小于60°角，与河流或公路相交不得小于45°角。
（7）直埋管道的覆土深度见下表
（8）燃气管道不得穿入热力网不通行管沟，燃气管道与热力管道交叉时，燃气管道必须加套管。
3.5 电力电缆的布设
（1）直埋电缆敷设在壕沟里且周围有软土或沙层保护，上面有保护盖板（水泥或砖）。位于郊区或空旷地带，沿电缆路径的直线间隔约100m、电缆转弯处或接头部位，通常竖立明显的方位标志或标桩。
（2）直埋高压电缆外皮至地面深度不小于0.7m；当位于车行道或耕地下时应适当加深，不小于1.0m。
（3）直埋敷设的电缆与铁路、公路或街道交叉时，要加保护套管。
（4）电缆沟遇分支、转弯、积水井及地形高低悬殊的地点，设置人孔井。直线段人孔井间距离不大于100m。
（5）电缆在混凝土管块或石棉水泥管中敷设时，应设置人孔井。人孔井的设置距离不应大于50m。
直埋电缆的埋设深度的规定
3.6 电信管道的布设
3.6.1 电信管道的敷设要求
（1）沿道路敷设，尽可能远离电力电缆敷设，以避免电磁场干扰。一般电力和电信分别布置在道路两侧，电信电缆通常布置在道路西侧或北侧。
（2）直埋电信电缆埋设深度要求：市区一般为0.7-1.0m，市郊为1.0-1.2m。管块、管埋电缆人行道下一般为0.5-0.7m,车行道为0.7-0.9m。路面至管顶最小埋深见下表：
管埋电缆路面至管顶最小埋深
（3）电信管线埋设深度达不到上述要求时，通常在管顶加设80mm厚混凝土包封保护，直埋达不到要求时，一般加保护套管。
管道埋设时，管道埋深为0.8-1.2m。除采取特殊措施外，一般不应低于下表规定的数值。
管道的最小允许埋深
3.6.1 人（手）孔的设置
（1）在道路交叉口或直线管道上需要引出电缆时，通常设置分支人（手）孔，如三通分支人（手）孔、四通分支人（手）孔；
（2）道路转弯且角度大于5°时，设置转弯人（手）孔以缓和因折角对管孔畅通的影响；
（3）直线管道的人（手）孔间距一般不超过150m，当深度变化较大时，需要在适当的位置设置人（手）孔以调接管道埋深；
（4）特殊地段还可设置移位人（手）孔，变深人（手）孔，如绕障碍物等。
地下管线施工保护专项 方案 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
目录 地下管线施工保护专项方案 一、工程概况 开创大道与宏明路交叉口立交工程，项目位于萝岗区开创大道与宏明路交叉口，道路改造长公里、宽60米，含380米跨宏明立交桥。在计划施工的路段范围内有复杂的已有城市地下管线，对工程的设计、施工形成障碍。
本工程场地的地下管线复杂（有电信管、电力管、给水管、排水管、燃气管），部分管线与桥梁基础相冲突，在工程开工前应做好复测地下管线和冲突管线的工作。 宏明路立交口有两条10KV高压线，由于经过跨线桥上方，且高度相冲突，需做改线处理。 二、管线工作量 三、管线保护方案 1、管线保护处理程序 收集管线资料→实地勘踏→开挖探沟→情况报告→人工开挖 2、管线保护目标 工程施工全过程中应无地下管线责任事故。 3、管线保护组织机构 组长：彭启昌 副组长：徐万柱 成员：杨宜霖、刘强、林炎海、林雄广
4、管线保护的前期调查分析 首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。 （1）从技术上引起重视：我部技术负责人在制定施工组织设计方案时，已从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。 （2）从施工过程引起重视：在施工前，首先根据原有管线图，摸清现状各管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化与管线的走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘机进行沟槽开挖时，管线保护员、施工员随时监测，并指挥操作。在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。挖掘机驾驶员须有较高的操作水平，并有良好的配合意识，能坚决服从指挥。 （3）如在施工路段有现状管线，则根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。 5、管线保护管理措施 （1）工程实施前邀请相关单位对我们进行管线保护的相关交底，对施工现场地下管线的详细情况和专业单位对制定管线保护措施提供宝贵意见，并向项目经理、现场技术负责人、施工员、班组长和操作工作安
必学基础知识点汇总 建第一章管道施工图识读 1. 设计规范要求，暖气支管不得小于DN20。 2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。一般吊顶里的管道均需保温。 给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。 管井里除消防、喷洒管道管道外均做保温。 3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。 4. 管道外皮距墙距离为25-50mm。 5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。弯头，当直线管段>15m时采用3个90。弯头。 6. 施工时，排水管宁高勿低，地漏宁低勿高。 7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。 8. 暖气片中应与窗同轴。 9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。 11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。 膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。 集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。 12. 按照标准图集，掌握热媒入口情况。 13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。 14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管 Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。 (2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。 一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。 若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。 15. 一般水表管径比管道管径小一号。 16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接水表除外。
浙建监A2 地下管线保护专项施工方案报审表 本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
104国道（瓯海段）拓宽工程一期投资施工一体化项目 地 下 管 线 保 护 方 案 编制人： 审核人： 审批人： 温州市兴海市政建设有限公司 二0一四年八月十日
目录 一、工程概况 (1) 二、施工区域原有管线的保护处理程序 (1) 三、地下管线处理前的准备工作 (1) 1、收集地下管线资料 (1) 2、实地勘踏 (1) 四、各类管线防护措施 (2) 1.探沟开挖 (2) 2、管线开挖 (3) 3、管线保护方法 (3) 4、管线事故的处理 (4) 五、管线保护责任制 (5)
地下管线保护方案 一、工程概况 工程名称：104国道(瓯海段)拓宽工程一期 工程地点：瓯海大道——南白象加油站 合同工期：18个月 工程内容：道路、桥梁、给排水管道、电力管沟、路灯、交通设施、绿化工程等。 建设单位：温州市瓯海区广化路和双南线道路建设办公室 设计单位：武汉市政工程设计研究院有限责任公司、温州市城建设计院 监理单位：浙江明康工程咨询有限公司 本工程由于道路管线交错复杂，老路东侧移动管线、电信管线、架空管线、军用光缆、DN600给水总管、雨水管道、污水管道，老路西侧有联通管线、铁通管线、网通管线、中广有线电视、架空管线、军用光缆、雨水管道、污水管道等众多地下管线。施工前，进一步探明管线具体布局，做好现有管线的防护工作尤为重要。因此，经项目部各部门研究制定本管线保护方案。 二、施工区域原有管线的保护处理程序 收集管线资料实地勘踏开挖探沟情况报告人工开挖保护 三、地下管线处理前的准备工作 1、收集地下管线资料 向业主及监理单位的相关人员仔细咨询了解施工区域内的地下管线的种类、用途、数量、走向、埋置深度，地上架空电线杆位置、数量、埋置深度等。并请业主提供相关的图纸资料，以此作为制定地下管线防护措施的依据。 2、实地勘踏 由于设计提供的图纸信息局部可能与实地不符，需要在施工前手持图纸进行
地下管线基础知识 城市地下管线种类繁多，结构复杂，不同种类地下管线埋设特征也不同，作为地下管线探测工作者，有必要学习地下管线的基础知识，掌握不同种类管线的结构特征和埋设规律，采用与管线相应的探测技术方法，以达到有的放矢，高效率、高质量地完成地下管线探测任务。 1. 地下管线的分类、内容及技术术语 1．1 地下管线的分类、内容 (1) 给水管道：可按给水的用途分为生活用水、生产用水和消防用水； (2) 排水管道：可按排泄水的性质分为污水、雨水和雨污合流及工业废水等管道。 (3) 燃气管道：可按其所传输的燃气的性质分为煤气、液化气和天然气管道；按燃气管道的压力P大小分为低压、中压和高压管道，其他类依据是： 低压P ≤5； 中压P ＞5,≤0.4； 高压P ＞0.4, ≤1.6。 (4)工业管道：可按其传输的材料性质分为氢、氧、乙炔、石油、排渣等管道；按管内压力大小分为无压（或自流）、低压、中压和高压，其分类依据是： 无压P =0；
低压P ＞0, ≤1.6； 中压P ＞1.6,≤10； 高压P ＞10。 (5)热力管道：可按其所传输的材料分为热水和蒸汽管道； (6)电力电缆：可按其功能分为供电（输电和配电）、路灯、电车等电缆；按电压的高低可分为低压、高压和超高压电缆，其分类依据是： 低压V ≤1；0.22，0.38 中压V ＞1,≤110；6、10 高压V ＞110。110，220 (7)通讯电缆：可按其功能分为电话电缆、有线电视和其他专用电信电缆等。根据权属单位分主要有：中国电信、网通()、移动()、联通()、电视()、军用()、铁通()、公安专网、银行专网、校园网络等。 1.2 技术术语 （1）压力管线：指管道内流体介质由外部施加力使其流动的工程管线。 （2）重力自流管线：指管道内流动着的介质由重力作用沿其设置的方向流动的工程管线。 （3）可弯曲管线：指通过某些加工措施易于弯曲的工程管线。 （4）不易弯曲管线：指通过某些加工措施不易弯曲的工程管线。 （5）管线水平净距：指水平方向敷设的相邻管线外表之间的水平距离。
GDAQ21101 欧阳光明（2021.03.07） 地下管线保护专项施工方案 工程名称：************************工程 编制人： 审核人： 审批人： 总承包单位：*******有限公司 年月日 目录 一、编制依据及原则 (3) 二、工程概况 (3) 三、管线保护原则 (4) 四、组织程序 (4) 五、组织措施 (4) 六、施工措施 (5) 七、应急处置措施 (6) 八、地下管线保护目标 (6) 九、地下管线保护责任制 (6) 十、调查分析 (6)
十一、保护措施 (7) 十二、交通配合组织方案 (9) 十三、应急预案 (9) 十四、附件 (10) 1、应急小组人员及联系电话 (11) 2、应急处置工作相关联系电话 (11) 一、编制依据及原则 (1)编制依据 1.根据********工程设计图纸； 2.我施工单位现有的施工技术、施工管理和机械设备配备能力； 3.《**市地下管线管理办法》。 (2)编制原则 1.在熟悉施工设计图纸、场地水文地质情况及施工现场管线调查的基础上采用先进、合理、经济、可行的施工保护方案； 2.施工进度、劳力资源等安排均衡、高效； 3.严格贯彻“安全第一”的原则； 4.保护环境、保护文物，文明施工。 二、工程概况 ************************************。 三、管线保护原则 所有管线尽量就地保护，能不迁移的尽量不动。对必须迁移的管线，应编制详实可行的施工方案，并征得管线主管部门的同意后，方可进行。 四、组织程序
向地方相关部门、业主、监理单位的相关人员仔细咨询了解施工区域内的地下管线的种类、用途、数量、走向、埋置深度等。如有可能，请他们提供相应的图纸资料，以此作为制定地下管线处理方案的依据。工程开工前，先会同管网埋设、管理部门进行确认，必要时进行试挖确认，并在上面作好标记，以便施工时确定保护措施。施工进场后，还须与有关管理部门协商、研究，进一步摸清地下管线的情况，做好管线位置标志，并刨验以确定其准确位置。在此基础上，与有关部门研究制定更为具体、完善、切实可行的改移及防护措施。 五、组织措施 (1)项目部设专人负责地下管线调查及保护事宜，采取走访所有管线单位，委托专业物探单位探测地下管线，开工动土前，对动土位置开设样洞，摸清地下管线的全部走向，设立管线档案，并在所有施工图上用红线标明。 (2)施工中发现不明管线应及时报告相关单位，并会同相关管线单位专业人员实地鉴定确定相关施工方法和处理办法，不准擅自处理。 (3)施工过程中若发现管线有异常现象或管位有差异可能对地下管线的安全和维修产生影响时，应立即停止施工，同时与相关管线单位联系，落实保护管线的安全措施后方可连续施工。 (4)探沟开挖 ①探沟开挖必须采用人工探挖，探挖为十字形，探挖深度为2m，宽0.8m，用铁锨轻轻挖掘，不得用镐。开挖时重点放在燃气管线、电缆井、过路保护管、过路盖板、用电设施、给水管线附近。发现土质发生变化时应改用木钎将覆盖物清除干净，以保证不损坏地下管线。
质量管理及产品检验基础知识培训 前言 质量管理及产品检验工作是企业经营、生产、管理活动中非常重要的环节。 质量管理贯穿于企业综合管理活动的全过程。 质量是企业的生命，产品检验、特别是成品检验是企业产品交付的最后一道关口。 培训内容目录 一、质量管理员、检验员职责权限及相关要求； 二、质量记录的控制； 三、产品的监视和测量。 内容 一、质量管理员、检验员职责权限 1、质量管理员职责： 1）职责： a参与编制及实施质量管理体系文件，及本部门文件记录的管理；参与定期评定质量管理体系，包括内部质量审核、管理评审等的实施、评价和完善工作，对由此产生的纠正措施进行跟踪验证；参与质量管理体系有关文件的控制；参与制订质量方针、质量目标，对质量目标的完成情况进行检查和落实。 b参与产品质量监督检查，对公司工艺执行情况进行检查和改进；参与生产过程质量控制点和关键工序的控制，并检查和验收；参与重点项目的质量评审；参与不合格品及用户退货产品的复验、整改及跟踪工作，及有异议的质量问题的仲裁。 c质量信息的整理、分析、归档；参与制订纠正和预防措施并跟踪验证。 d完成领导交付的其它任务。 2）权限： a对公司质量体系运行的检查权； b对产品生产过程质量的检查权； 2、原材料检验员职责权限： 1）职责： a认真贯彻公司原材料检验制度，严格按照检验标准逐项进行检验，做到不漏检、错检；严格按照产品标准、工艺文件、检验卡片，客观地记录检验检测结果；做好不合格原材料的不合格项的认定工作；完成原材料检验记录及质量统计报表；做好对不合格产品原因分析的记录。 b出具原材料质量报告，分析质量原因。做好原材料性能分析，协助采供部门做好合格供方的选择工作。 c每月进行质量总结分析，出具产品质量分析报告，分析原因，提出改进措施和方法； d完成领导交付的其它任务。 2)权限： a产品检验标准制定、修改的建议权； b原材料检验的执行权； c对不合格产品认定的决策权。 3、半成品、成品检验员职责权限： 1)职责： a认真贯彻公司半成品、成品、模具及外协加工模具检验制度，严格按照检验标准逐项进行检验，做到不漏检、错检；严格按照检验标准、工艺文件、检验卡片，及时检验并客观地记录检验检测结果；做好不合格半成品、成品不合格项的认定工作，及不合格产品的管理工作；完成产品检验记录及质量统计报表；做好对不合格产品原因分析的记录。 b质量原因分析；做好产品性能分析。 c合理使用和保养检验仪器、设备、用具，并及时检定，保证检验用具精度测量值之准确性。对出现故障、问题的仪器、设备、用具应及时协调修理，保障检验工作的进行。 d完成领导交付的其它任务。 2)权限： a产品检验标准制定、修改的建议权； b检验的执行权；
地下管线保护专项施工方案工程名称：************************工程 编制人： 审核人： 审批人： 总承包单位：*******有限公司 年月日
目录 一、编制依据及原则 (3) 二、工程概况 (3) 三、管线保护原则 (4) 四、组织程序 (4) 五、组织措施 (4) 六、施工措施 (5) 七、应急处置措施........................... .. (6) 八、地下管线保护目标 (6) 九、地下管线保护责任制 (6) 十、调查分析 (6) 十一、保护措施 (7) 十二、交通配合组织方案 (9) 十三、应急预案 (9) 十四、附件 (10) 1、应急小组人员及联系电话 (11) 2、应急处置工作相关联系电话 (11)
一、编制依据及原则 (1)编制依据 1.根据********工程设计图纸； 2.我施工单位现有的施工技术、施工管理和机械设备配备能力； 3.《**市地下管线管理办法》。 (2)编制原则 1.在熟悉施工设计图纸、场地水文地质情况及施工现场管线调查的基础上采用先进、合理、经济、可行的施工保护方案； 2.施工进度、劳力资源等安排均衡、高效； 3.严格贯彻“安全第一”的原则； 4.保护环境、保护文物，文明施工。 二、工程概况 ************************************。 三、管线保护原则 所有管线尽量就地保护，能不迁移的尽量不动。对必须迁移的管线，应编制详实可行的施工方案，并征得管线主管部门的同意后，方可进行。 四、组织程序 向地方相关部门、业主、监理单位的相关人员仔细咨询了解施工区域内的地下管线的种类、用途、数量、走向、埋置深度等。如有可能，请他们提供相应的图纸资料，以此作为制定地下管线处理方案的依据。工程开工前，先会同管网埋设、管理部门进行确认，必要时进行试挖确认，并在上面作好标记，以便施工时确定保护措施。施工进场后，还须与有关管理部门协商、研究，进一步摸清地下管线的情况，做好管线位置标志，并刨验以确定其准确位置。在此基础上，与有关部门研究制定更为具体、完善、切实可行的改移及防护措施。 五、组织措施
羲和路（蓝天路~神舟路）市政工程 地 下 管 线 设 施 保 护 方 案 中铁国际集团有限公司南京分公司 2017年3月10日
地下管线保护方案 我司承建的羲和路（蓝天路~神舟路）市政工程位于南京江宁开发区空港经济区。其中，蓝天路，华商路，神舟路，路基开挖施工时，地下各类管线多，施工时必须保证地下管线的完好畅通，作好充分的保障措施。 开工前，组织各有关人员实地勘察，搞清施工内现状的地下障碍物：地下水、气、电力、通讯管线的具体位置，必要时进行地下物探工作并制定施工保护方案。施工进场后，还须与相关部门协商、研究，进一步摸清地下管线的情况，做好管线位置标志，确定其准确位置，在此基础上与有关部门研究制定更为具体、完善、切实可行的改移及保护措施，确保施工区和相邻区各管线完好，运行畅通；管线露出后密切配合有关单位和安全部门，完整无缺地迁移、保护管线，为后续工程创造条件。 1、摸清管线的功能作用和结构形式，依据这些功能 的作用 和结构，因地制宜进行加固和保护措施。 2、电缆管线由人工挖沟并立牌标注,警示施工人员 和机 械操作人员。 3、将管线埋设情况向全体施工人员交底，对于管线 位置的 开挖，坚持利用人力层层开挖，以防对管线产生损伤,并通知主
管单位人员到位,边施工边迂移。 4、加快施工进度，抓紧时间，缩短工期，使管线早 日恢复 原状。 5、如果发生意外情况的处置措施：在施工中万一出 现意外 况，一方面向有关管线单位反映，要求组织抢修，另一方面立即报告自己上级主管部门领导，保护事故现场，在出事地点拉上警戒线，由专人看守，防止伤害行人。组织人力、配合管线单位全力抢修，缩短抢修时间，使管线尽快恢复，减少损失。事后要按照“四不放过”原则分析事故原因，分析事故责任，提出整改措施，杜绝类似事故的发生对有关人员进行通报批评或处罚。
目录 一、地下管线保护施工重点分析 (1) 1、地下管线、地上建（构）筑物调查 (1) 2、做好地下管线的摸底与探测工作 (1) 二、地下管线保护施工措施 (2) 1、保护原则 (2) 2、管线保护的主要措施 (2) 3、管线保护措施的施工 (3) 4、施工过程中的管线保护措施 (3) 5、地下管线的监测 (5) 三、燃气管道保护施工措施 (6) 四、应急预案 (7) 1、电缆、光缆挖断，通讯线路故障等事故的应急预案 (7) 2、给水管线挖断事故的处理 (8) 3、燃气管挖断、泄漏事故的处理 (8) 五、结语 (8)
地下管线保护方案 一、地下管线保护施工重点分析 龙田街道城中村综合治理工程(二标段)，龙田街道上坝村、茜坑村(金牛东路与创景路交汇处)，总整治面积约47263. 96平方米，其中上坝村整治面积约24741. 81平方米,茜坑村整治面积约平方米。地下管线复杂，管槽土方开挖时需要注意地下管线、燃气管道的保护，施工期间地下管线、燃气管道的保护将是本工程的重点。 1、地下管线、地上建（构）筑物调查 在工程开挖施工过程中，由于机械设备震动等原因可能出现地面建筑物和地下管线的损坏，为防止此类事故的发生，保证工程的顺利进行，在工程施工前，需配备一定的工程技术人员和设备对工程沿线建筑物和地下管线情况进行调查。 在工程施工前，组织工程师和有经验的测量人员对工程附近建筑物及构筑物现有状况进行调查，了解清楚附近每座建筑物和构筑物的位置、现状和地下甚而情况。 2、做好地下管线的摸底与探测工作 在管线、建（构）筑物业主在场的情况下，进行目检并记录在工程影响范围内所有建（构）筑物在施工前的状况。确定既有建（构）筑物的已有破损情况,必要时,对建(构)筑物进行直接调查和物理调查,以便工程施工时,对其采取措施,进行有效的保护。 管线开挖前，应以书面形式通知相关的管理单位和产权单位，争取意外事项发生时得到相关单位的支持与协助。 认真地对施工图与提供的地下管线勘探图以及相关单位、居民提供的地下管线与现场进行综合核对，并做好标志。 利用物探仪对准备开挖的管槽沿线进行探测并用人工辅助在挖深约米的探坑方式，若发现与原提供的不相符的管线，也进行现场标注，并报监理、业主、设计等相关单位现场进行查实和确认解决方法。 随时做好开挖的现状管线保护工作，减少对居民的生活影响。 做好已明地下管线的位置标高记录工作，为竣工图编制提供更准确的资料。 二、地下管线保护施工措施 1、保护原则 工程施工影响的管线，根据施工影响程度，现场条件以及管线类别采取迁移和包封保
地下管线保护施工方案 本工程地上地下的管线较多，所以对地下管线及其它地上地下设施的保护加固很重要。如我单位有幸中标，我方将采取以下保护加固措施： （1）本工程施工前，认真了解施工范围内及周边环境条件，建议由业主组织、召集各有关单位、部门举行一次专题会议，查找有关资料，弄清地上地下建(构)筑物、各专业管线的平面布置、埋深、使用运行情况等，绘制新建管井与现况地上地下建(构)筑物\各专业管线布置图，与业主、监理工程师及有关单位、部门共商地上地下建(构)筑物、各专业管线的加固保护与拆迁方案，并严格按照审批后方案实施，确保现有各专业管线的正常运行。 （2）本工程设备管线定位完成后，按施工范围对地上障碍物进行核查，并将施工图中已标出的现况地下构筑物、各专业管线的近似位置在上面做出标志，以便顺利进行拆除施工工作。 （3）对需进行加固保护的设备管线，召开设备管线协调会，拟定加固方案。工程施工中，严格按照确定的设备管线加固方案进行实施。并有管线监护人员和施工单位专职管线监护员进行双监护。出现问题，立即停止施工，并上报业主及有关单位。 （4）进行信息化施工，加强对因施工而影响范围的构筑物和设备管线动态变化的监控，根据监测数据变化的情况，及时调整施工方案，确保构筑物的稳定。 （5）施工时，施工管理人员必须向一线直接操作人员作好保护原结构及设备管线的交底工作，如因管理不善，措施不当而造成原结构及设备管线事故的有关人员，公司将进行严格处理，以确保管线和构筑物的安全。 （6）明确项目的保护构筑物和管线工作的责任人和专职构筑物管线保护监督员，熟悉建筑物及管线情况，并在施工平面图上详细标明，同时根据施工需求提出具体的保护措施。 总之，必须加强对地下管线及其它地上地下设施的保护加固的意识，加强对地下管线及其它地上地下设施的保护加固的措施。这样，才能保证装修改造工程的顺利施工。
高通产品基础知识培训资料 xx科技有限公司
一．产品构架 二．主打产品——点阵字库芯片GT2X系列所处的行业：集成电路 电子产业链：上游，IC原厂 所属IC类型：存储器MASKROM 高通 字库芯片 标准点阵 字库芯片 智能曲线 字库芯片汉字输入法 GT三维部件 输入法 GT快捷拼音 输入法 中外文 LCM模组 汉字显示 MCU
字库信息：字库点阵图形 字库芯片：存储芯片+ 字库信息 应用范围：需要文字（点阵字）显示或打印的电子产品三．主要市场应用领域
四．GT2X系列产品定位 目前市场上大部分厂商处理汉字采用下载盗版字库或者自己制作字库，此类字库多半会存在错字、漏字、字型不标准等状况，给厂商、客户及消费者带来很大的不适，严重的甚至会误导正确文字的传播。 高通针对这种情况推出专业的“字库芯片”，受国家信标委统一委托，推广标准汉字库，推进IT行业汉字标准及专业性。 随着国内厂商海外市场的拓展，客户对于专业的外文字库需求越来旺盛。而目前外文字库资源缺乏，自己制作更是挑战实足。高通提供专业全世界语言外文字库芯片，满足客户对专业外文字库的需求，力助客户开拓海外市场。 目前市场尚未有厂商针对点阵字库市场提供专业的产品及服务，因此高通开发了多款专业点阵字库产品，并提供了全程的软硬件服务，填补了IT行业对于点阵字库专业需求的空白。 五．GT2X系列产品特点 专业：专业字库，字库内容标准，专业，可靠。杜绝错字漏字，字型不标准等现象。
●授权：字库均含正版版权，中文字库含信标委授权，为客户规避法律风险，满足品牌客户版权需 求。 ●丰富：字库内容丰富，含全世界语言，各种字符集，多字号，满足各行业字库需求。 ●稳定：以MASKROM作为字库载体，增强字库数据稳定性，适用于工控设备及车规设备。 ●服务：专业的售后服务，提供全程软硬件技术支持。 ●方便：免烧录，节省烧录带来的费用及人工等。 ●高性价比：商用级的价位，工业级的质量，包含软件授权费。 六．GT2X系列竞争对手 目前字库芯片尚无直接的竞争对手，最大的竞争对手是业内使用FLASH烧录盗版字库的习惯和灵活性，常见存储芯器如下：
第一章管道施工图识读 1.设计规范要求，暖气支管不得小于DN20。 2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连 阀门都需保温，冷却水：按设计要求，未要求可以不作。一般吊顶里的管道均需保温。 给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。 管井里除消防、喷洒管道管道外均做保温。 3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二 次镀锌），少量可丝扣法兰连接。 4.管道外皮距墙距离为25-50mm。 5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。弯头，当直线管段>15m 时采用3个90。弯头。 6.施工时，排水管宁高勿低，地漏宁低勿高。 7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。 8.暖气片中应与窗同轴。 9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。 10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型 胀力，角质胀力。 11.集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排 气、容纳膨胀水、信号作用。气压罐：稳压、排气。 膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。 集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12.按照标准图集，掌握热媒入口情况。 13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。 14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管 Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。 （2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。 一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。 若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。 15.一般水表管径比管道管径小一号。 16.给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接水表 除外。 17.规定：洗脸盆（洗菜盆）上边缘距地800mm. 水嘴距脸盆上边缘200mm. 拖布池水嘴距拖布池上边缘300mm 座便给水距地250mm 脸盆给水距地450mm 18.立管出地面时必须加阀门和活接头。 19.消火栓：单栓 DN65 规范：栓口向外，不应安装在门轴侧 双栓 DN65或DN50 消火栓箱厚度》240mm，栓口中心距地 单栓+自救卷盘 1.1m 20.水表的安装：住宅：阀门+水表 公共建筑：阀门+水表+阀门
目录 一、工程概况： (1) 二、编制依据： (1) 三、施工准备 (1) 四、材料管理 (2) 五、施工方法及技术措施 (2) 六、降水施工方法 (5) 七、施工工艺 (6) 八、质量保证措施 (6) 九、安全保证措施 (7) 十、施工计划 (10) 十一、施工人员一览表 (10) 十二、施工机具 (11)
汽、柴油加氢精制装置 给排水施工方案 一、工程概况： 本方案适用于汽、柴油加氢精制装置给排水工程，管线有生产给水管、消防给水管、循环给水和回水管。 二、编制依据： 1、GB50268－97 《给水排水管道工程施工及验收规范》 2、GB50235－97 《工业金属管道工程施工及验收规范》 3、GBJ141-90 《给排水构筑物施工及验收规范》 4、SHJ3505-1999 《炼油、化工施工安全规程》 三、施工准备 为缩短工期，确保工程质量和施工安全，减少浪费和降低工程成本，保证安装工程的顺利进行，为此做好以下施工准备工作。 1、协调好该施工段的临时用电、临时搭建房屋占道等手续，为工程施工创造良好的条件。 2、认真做好图纸会审、设备的调配、材料的购进各工程及专业技术人员的落实，并组织各专业技术人员对规范、标准、施工图纸的学习，做到现场人员施工有依据，操作有标准。施工图纸、安装规范、标准等资料齐全。 3、技术人员应向参加施工的有关人员进行技术交底。 4、到货的配管材料满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。 5、与管道连接的机械找正合格，固定完毕。 6、焊接人员已经过培训并经考试合格。 7、为了保证管道安装的质量，加快施工进度，提高组对、焊接、加工的精度。管道宜提前进行现场预制、加工，预制加工应设置管道预制厂、预制平台同时配备好相应的机具、设备。 8、编制施工计划网络图，施工进度计划表。 9、做好“三通一平”工作，确保施工现场水、电、路畅通及场地平整，做好场地的排水工作。 10、焊条、焊丝及其他焊接材料，应设专用库储存，防止变质、锈蚀。
地下管线保护方案及措施 一、总体保护原则 在土方开挖前甲方应提供本地区开挖范围内的市政管线分布图及相关说明文件，作为土方开挖的依据。分布图及说明文件可真实地反映地下管线的分布情况，并由甲方有关负责人签字认可。项目部总体保护原则入下：（l）思想上要对管线保持高度重视； （2）人工开挖样洞，施工前必须全部暴露清楚，便于保护； （3）落实专人负责； （4）管线保护工作首先办好监护，后落实专门措施，这样能有效地加以保护。 二、施工工艺选择 1.在地下管线较多的区域施工时，应该选用对管线扰动较小的施工工艺，不宜采用荷载大的重型机械施工工艺，在选用对土体产生挤压、引起土体变形和产生不均匀沉降的施工工艺时，应尽量分阶段进行，以减小对附件管线的扰动； 2.管线周围的土体加固。一是施工前对地下管线与施工区之间的土体进行注浆加固；二是施工结束后对管壁或井壁松散土和孔隙进行注浆充填加固； 3.对于埋深较大而又临近施工区域的管线，可以采用隔离法，通过各种桩来限制管线周围的土体位移，避免振动或挤压管线，也可以通过在施工部位和管线之间挖出空间，以起到隔断挤压力和振动力的作用； 4.对于施工开挖后裸露在外的管线，可以通过采用支撑或悬吊等方法来减小土体开挖后管线的变形和位移； 5.在雨季施工时，应注意防治洪水对管线及周围土体的冲涮。 三、管线保护方案及措施 为保证公用管线在施工期间的安全，本公司拟定如下具体管线保护措施，并在施工过程中认真贯彻实施。 1.项目部组成以项目经理总负责，项目部安全部、工程部组成的管线保护领导小组，加强深坑开挖、排水沟开挖、电缆埋设等施工期间对原有管线的保护工作； 2.教育每个工人从思想上高度重视保护公用管线的重要性及损坏公用管线
PPG老厂地下消防管线开挖施工方案 一、工程概况 1、基本情况 本次施工方案编制围为消防系统与喷淋系统管线与老厂系统对接工程，管道根据业主要求采用输送流体用无缝焊接钢管作为管材，口径为DN273和DN325，牵涉到的系统一共有2个，分别为喷淋系统与消防系统，由于管道为埋地管道，需要对PPG老厂一期厂房的道路进行开挖，在不影响其他系统的情况下安装穿越消防通道的埋地消防管道。消防埋地管线施工前，先期对施工围腐植土和有草的地方进行清除，清除厚度为30cm以上，外运至甲方指定的地点。本次开挖需要对消防通道的混凝土地面用机械进行破除，再由机械队破除完毕的地面开挖。开挖深度1米。处理方法根据现场实际情况另行确定。 2.各管线技术参数见下表： 3、主要工程量
二、施工编制依据 1.厂区给排水地下管道图纸总说明； 2.厂区给排水管道布置图： 3. 现场条件和实地勘察实际情况及业主专业人员现场交底情况； 4.《工业金属管道工程施工及验收规》GB50235-97； 5.《现场设备、工业管道焊接工程施工用验收规》GB50236-2011； 6.工业金属管道工程施工验收规GB50184-2011； 7.《给排水管道工程施工及验收规》GB50268-2008； 8.石油化工安全技术规程SH3505-1999； 9.《建筑施工安全检查标准》JBJ59-2011； 10.PPG业主EHS规定。 三、施工质量保证措施
3.1保证施工工艺的主要技术措施 贯彻公司技术交底制度：每项工程开工前由该项工程的主管工程师对各工艺环节的操作人员进行技术交底。讲清设计要求、技术标准、定位方法、功能作用、施工参数、操作要点和注意事项，使所有操作人员心中有数。 落实“四不施工”“三不交接”；“四不施工”即：未进行技术交底不施工、图纸及技术要求不清楚不施工、未明确埋地管道实际情况前不施工、上道工序末进行三检不施工；“三不交接”即：三检无记录不交接、技术人员未签字不交接、施工记录不全不交接。 3.2保证工程质量的主要组织管理措施 健全组织制度，本着“谁主管谁负责”的原则，现场主管亲自挂帅。项目部成立以机电经理为组长的质量管理领导小组，作业班组设质检员，形成自上而下的质量管理网络。明确各级质检人员实现质量创优目标的任务、责任和权限，并赋予他们验工计价质量签证否决权。 落实各项制度，组织施工人员熟悉相关设计图纸、学习施工规及施工工艺，使全部施工人员明确标准，全方位有章可循，全过程措施到位，严格执行以下各项制度，确保工程质量。 3.3坚持样板工程引路，严格质量管理 坚持样板引路，施工前都要先试做样板，经专业工程师确认达到标准后再展开施工，特别是焊接质量，在焊接前焊接小样，后开始在给水管道上焊接。 施工过程中，做到安装有标准，安装依标准，规施工；用标准规作业行为。把好技术交底关，严格控制原材料质量，各种原材料、成品、半成品必须有合格证、出厂证明书或检验合格报告单，并按规定进行抽样检查，否则不准进场使用。
城市地下管线测量基本知识 2.1城市地下管线的分类 城市地下管线是指在城市规划区范围内，埋设在城市规划道路下的给水、排水、燃气、热力、工业等各种管道、电力、电信电缆以及地下管线综合管沟（廊）等。从管线传输或排放物质的性质来分，城市地下管线可分为给水、排水、燃气、热力、电信、电力、工业和综合管沟（廊）八大类管线，每一大类管线还可根据传输或排放物质的差异或其功能的差异分为不同的小类，如给水管线可分为生活水、循环水、消防水、绿化水和中水等；燃气管线可分为煤气、天然气、液化气和煤层气等；排水管线可分为雨水、污水和合流等；热力管线可分为热水、蒸汽和温泉等；电力管线可分为供电、照明、电车、信号、广告和直流专用线路等；电信管线可分为市话、长途、广播、有线电视、宽带、监控和专用等；工业管线可分为氢气、氧气、乙炔、石油、航油、排渣和垃圾等；综合管沟（廊）管线可分为综合管廊和综合管沟等。 2.2地下管线测量 地下管线测量工作分为地下管线的探查和地下管线的测量两部分。 ①地下管线的探查 地下管线的探查主要针对明显的线点（主要有接线箱、变压器、消防栓、入孔井、窨井等附属设施）进行。作业时将所有窨井逐一打开，一一测量管径、走向、管道位置、深度等直接数据，并对走向判断不清的管线进行查证。 ②地下管线的测绘 地下管线的测量可依据第一步地下管线的探查所绘制的草图进行。内容主要包括以下几方面： (1)建立地下管线测量控制网，为管线点联测和管线图测绘提供基础。 (2)进行管线点联测，确定管线点的坐标与高程。 (3)内业进行管线图的绘制。 2.3地下管线测量平面和高程控制网的建立 对于已有大比例尺地形图的地区，应充分利用原有控制点进行施测各管线特征点如果没有控制点或密度不够时，则应建立精度适宜，密度合理，点位不易被施工破坏的平面和高程控制网可采用全站仪布设光电测距导线或全球定位系统
地下管线保护专项施工方案
GDAQ21101 地下管线保护专项施工方案工程名称：************************工程 编制人： 审核人： 审批人： 总承包单位：*******有限公司 年月日
****工程地下管线保护方案
一、编制依据及原则 (1)编制依据 1.根据********工程设计图纸； 2.我施工单位现有的施工技术、施工管理和机械设备配备能力； 3.《**市地下管线管理办法》。 (2)编制原则 1.在熟悉施工设计图纸、场地水文地质情况及施工现场管线调查的基础上采用先进、合理、经济、可行的施工保护方案； 2.施工进度、劳力资源等安排均衡、高效； 3.严格贯彻“安全第一”的原则； 4.保护环境、保护文物，文明施工。 二、工程概况 ************************************。 三、管线保护原则 所有管线尽量就地保护，能不迁移的尽量不动。对必须迁移的管线，应编制详实可行的施工方案，并征得管线主管部门的同意后，方可进行。 四、组织程序 向地方相关部门、业主、监理单位的相关人员仔细咨询了解施工区域内的地下管线的种类、用途、数量、走向、埋置深度等。如有可能，请他们提供相应的图纸资料，以此作为制定地下管线处理方案的依据。工程开工前，先会同管网埋设、管理部门进行确认，必要时进行试挖确认，并在上面作好标记，以便施工时确定保护措施。施工进场后，还须与有关管理部门协商、研究，进一步摸清地下管线的情况，做好管线位置标志，并刨
验以确定其准确位置。在此基础上，与有关部门研究制定更为具体、完善、切实可行的改移及防护措施。 五、组织措施 (1)项目部设专人负责地下管线调查及保护事宜，采取走访所有管线单位，委托专业物探单位探测地下管线，开工动土前，对动土位置开设样洞，摸清地下管线的全部走向，设立管线档案，并在所有施工图上用红线标明。 (2)施工中发现不明管线应及时报告相关单位，并会同相关管线单位专业人员实地鉴定确定相关施工方法和处理办法，不准擅自处理。 (3)施工过程中若发现管线有异常现象或管位有差异可能对地下管线 的安全和维修产生影响时，应立即停止施工，同时与相关管线单位联系，落实保护管线的安全措施后方可连续施工。 (4)探沟开挖 ①探沟开挖必须采用人工探挖，探挖为十字形，探挖深度为2m，宽0.8m，用铁锨轻轻挖掘，不得用镐。开挖时重点放在燃气管线、电缆井、过路保护管、过路盖板、用电设施、给水管线附近。发现土质发生变化时应改用木钎将覆盖物清除干净，以保证不损坏地下管线。 ②在探挖过程中，发现地下管线要及时报告现场工程师（必要时报业主及监理），在现场工程师的监视下轻轻扩宽范围，探明管线的种类、规格、根数、走向和深度并作记录。同时要采取清理周边大块石渣土块，用细土托住管线底部（不得使其悬空），上用木板封盖，插上彩旗作标记，专人负责监护等重点防护措施。 ③将路面路肩及雨水方沟范围内所发现的地下管线全部清理暴露出地面，不留死角，探明管线路径、埋深。现场施工人员需认真检查，不能漏挖、错挖。在挖出的电缆旁立警示牌，并用砖、砂等暂时覆盖保护并及时上报项目部，再由监理、业主相关部门进行确认，确定保护方案进行保护。
目录 一、工程概况： 0 二、编制依据： 0 三、施工准备 (1) 四、材料管理 (1) 五、施工方法及技术措施 (1) 六、降水施工方法 (4) 七、施工工艺 (5) 八、质量保证措施 (5) 九、安全保证措施 (6) 十、施工计划 (8) 十一、施工人员一览表 (8) 十二、施工机具 (9) 汽、柴油加氢精制装置 给排水施工方案 一、工程概况： 本方案适用于汽、柴油加氢精制装置给排水工程，管线有生产给水管、消防给水管、循环给水和回水管。 二、编制依据： 1、GB50268－97 《给水排水管道工程施工及验收规范》 2、GB50235－97 《工业金属管道工程施工及验收规范》 3、GBJ141-90 《给排水构筑物施工及验收规范》 4、SHJ3505-1999 《炼油、化工施工安全规程》
三、施工准备 为缩短工期，确保工程质量和施工安全，减少浪费和降低工程成本，保证安装工程的顺利进行，为此做好以下施工准备工作。 1、协调好该施工段的临时用电、临时搭建房屋占道等手续，为工程施工创造良好的条件。 2、认真做好图纸会审、设备的调配、材料的购进各工程及专业技术人员的落实，并组织各专业技术人员对规范、标准、施工图纸的学习，做到现场人员施工有依据，操作有标准。施工图纸、安装规范、标准等资料齐全。 3、技术人员应向参加施工的有关人员进行技术交底。 4、到货的配管材料满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。 5、与管道连接的机械找正合格，固定完毕。 6、焊接人员已经过培训并经考试合格。 7、为了保证管道安装的质量，加快施工进度，提高组对、焊接、加工的精度。管道宜提 前进行现场预制、加工，预制加工应设置管道预制厂、预制平台同时配备好相应的机具、 设备。 8、编制施工计划网络图，施工进度计划表。 9、做好“三通一平”工作，确保施工现场水、电、路畅通及场地平整，做好场地的排水工作。 10、焊条、焊丝及其他焊接材料，应设专用库储存，防止变质、锈蚀。 四、材料管理 1、本工程所使用的材料有20#无缝钢管和焊接钢管 2、各种材料应有加工厂出具的质量证明文件，材质、规格、型号、防腐等级要符合设计要求。 3、各种材料需有明确标识，防止混乱，要按其品种、规格和材质分类摆放整齐。并应符合国家现行标准的 质量标准，不合格的不能用于工程中去。 4、管材及配件在运输、装卸及堆放过程中严禁抛扔或激烈碰撞；管材堆放时应放平垫实， 堆放高度不宜超过1.5m。 5、采用代用材料时，应持慎重态度，要有充分的技术依据，安装中材料代用时必须取得设计单位的许可， 经技术负责人审批同意，并做好技术记录存档。 五、施工方法及技术措施 本施工图经甲方、设计、施工三方图纸会审后方可施工，为此施工采用穿插作业法，埋地管沟开挖利用机械与人工相合的办法，布管采用25T吊车与倒链配合的方法，电源暂考虑用现场三相电源和发电机组配合使用，部分焊接采用电焊打底，电焊盖面，焊条采用E4303，φ3.2、φ4焊条，所有焊接人员必须经过考试合格，并取得当地劳动局颁发的焊工合格证件。 (一)管沟开挖
