物联网数据采集控制仪
使用说明书 Operating Instructions
产品简介
HCR 物联网数据采集控制仪，简称数采仪，主要应用于在线监测系统现场端。 数采仪主要实现采集、存储各种类型监测仪器仪表的数据、并能完成与感知应用平 台数据传输功能的数据终端单元，具备单独的数据处理功能。
数据采集控制仪是现场仪表与感知应用平台的连接仪器。数据采集控制仪通过 数字通道、模拟通道、开关量通道采集监测仪表的监测数据、状态等信息，然后通 过传输网络将数据、状态传输至感知应用平台；感知应用平台通过传输网络发送控 制命令，数据采集控制仪根据命令控制监测仪表工作。
前面板说明
物联网数据采集控制仪前面板如图 1-1 所示。
HCR 物联网数据采集控制仪
GPRS 充电 保护 过充 浮充 放电 断电
哈尔滨凯纳科技股份有限公司
（1） 型号及名称
图 1-1 前面板
仪器的型号及名称
（2） 液晶显示屏
7 寸 24 位真彩显示屏，触屏，可显示操作界面
（3） 商标 仪器的商标
（4） 状态显示灯 可以显示仪器工作状态，从左至右依次是：GPRS、充电、保护、过冲、浮充、
放电、断电。 （5） 电源开关（POWER）
备用电池开关，当按钮被按下时，启用备用电池；当按钮弹起时，切断备用 电池。
后面板说明
物联网数据采集控制仪背面板如图 1-2 所示。
（1）
电源接口及开关
图 1-2 背面板
仪器电源线接口以及开关，插上电源线，当开关处于位置“I”，接通仪器
电源；当开关处于位置“O”，断开仪器电源。
（2） SIM 卡插槽
可插 3G SIM 卡，用于 GPRS 模块进行无线数据传输。
（3） 串口扩展外围接口
仪器串口扩展模块的外围接口，可扩展 4 路串口。 （4） I/O 模块外围接口
仪器的 I/O 扩展模块外围接口，可用于采集 8 路模拟量与 12 路数字量。 （5） 扩展板外部接口
未使用，可插（3）或（4）模块，用于扩展串口或 I/O。 （6） 扩展板外部接口
未使用，可插（3）或（4）模块，用于扩展串口或 I/O。 （7） 开关
选择从 NOR 启动或者 NAND 启动，当开关拨到左端，选择从 NAND 启动，当 开关拨到右端，选择从 NOR 启动。 （8） RS485 接口
用于 485 通讯。 （9） CAN 接口
CAN 总线通讯接口，可进行数据传输。 （10） 音频接口
左侧绿色接口可插耳机，右侧粉色接口可插麦克风。 （11） MICRO USB 接口
用于给仪器烧写程序。 （12） SD 卡槽
可插 SD 卡，用于扩展存储。 （13） USB 接口
双 USB 接口。 （14） RJ45 网口及 USB 接口
上端是 RJ45 网口，可以连接网线，用于与主机通讯；下端是双 USB 接口。 （15） 串行及视频接口
上端为串行通讯接口，下端为 VGA 视频接口。
装箱清单
1 台主机箱 1 条电源线 1 本说明书 1 条串口线 1 个合格证 1 包螺丝 1 个名牌 1 本故障手册
安装说明
安装环境：温度 5℃~40℃之间；相对湿度在 90%以下；大气压力在 86~106kPa。 电源电压：220 V±10%，频率 50 Hz±1%。 数采仪应安装于室内 19 寸机柜中，天线安装在机柜外面。
功能说明
可用于环保污水处理在线监测与烟气处理在线监测，
参数说明
单元名称 CPU
描述 Samsung 公司 芯片主频 存储器 操作系统
模拟量输入 AI
仪表接口
开关量输入 DI
数字量
显示单元 液晶屏
通讯方式
以太网 GPRS/CDMA
二 次 开 发 接 USB 接口
口
以太网接口
精度
电磁兼容
系统参数
电源 后备电池
功耗
安装结构
机架式 三防设计
通讯协议 HJ/T212-2005
安装环境 相对湿度
技术参数 S3C2440 400MHz 256M，可选外部存储：SD 卡及 USB 存储设备 内置 Wince 操作系统 8路（可扩展16路），12位 A/D，0～20mA /4～20mA 或0～ 5V 8路（可扩展12路），光电隔离，直流12-48V 4路 RS232，1路 RS485，1路 can 7寸 TFT 1个（10M/100M） 可选 GPRS/CDMA 方式，可多中心传送 4个（2个 USB Host、2个 USB Device） 设置，通讯 ≤0.2% 满足 IEC 三级标准 220VAC ± 15％ 50HZ ± 5％ 12V /7AH（可选） <10W 可选其它方式 防水、防尘、防破坏 污染源在线自动监测（监控）系统数据传输标准。 20％～90％
环境温度 天线
－10℃～＋60℃ 外置，全天候，自带吸盘
使用说明
1. 首先，接好电源线，按一下如图 1 所示的开关，O 档代表此时断电 220V，I 档 代表接通 220V。
1
图1
2. 按下如图 2 所示的 POWER 键，环状灯亮代表接通 12V 电源。
2
1
图2
进入 wince6.0 系统后，HCR 软件自动启动，如图 3 所示。
图3
HCR 软件路径为：“我的设备”——“EmbedSky 文件夹”——“HJZX”。 进入 HCR 软件后，按下“设定”，可设置“厂家 MN”，“COM2 波特率”，“COM3 波 特率”，“清库时间”，“上报时间”，“IP”，“串口设定 1”，“串口设定 2”。如图 4 所 示。
图4
厂家 MN 的设定作用：每台机器必须只能有唯一的 MN 号，MN 号就是这台机器的 标识，后台只能通过 MN 号来辨认数采仪是用在哪个厂家
清库时间：因为数采仪采集的数据是可以存储的，当数据存储一段时间后可以 不需要了，那我们可以设定这个时间来清理无用的数据。
上传时间：设定数据的上传的时间间隔。 IP 设定：如图所示其中 222.171.1776.150 这个号码是连接服务器的 IP 号，根 据实际情况设定，图中的 8058 表示是上传到服务器所开的端口号。 串口设定 1：设定数据从某个串口传送数据。 其他设定为预留功能，其中 IP 设定可以改动，其他的设定非指定工作人员不要
改动。 3. GPRS 连接
图5
GPRS 连接是在我们软件内部全部做好的，所以软件开启后就不需要人为干预， 如图 5 所示在屏幕中显示“市服务器建立连接”，这表明已经与设定的服务器正常的 建立连接。
图6 如图 6 所示其中显示 TCPIP-A 发生错误，表示没有与设定的服务器正常建立连 接。 4. 不能建立连接可能发生的错误及解决办法 发生错误的原因 （1） 网络问题 （2） 手机卡欠费 （3） 服务器终端不通 （4） 数采仪内部问题 首先打开“我的设备”——“控制面板”—— “网络与拨号连接”——“GPRS”。 双击 GPRS 手动建立一次连接，看看是否能够连接上。 打开“我的设备”——“控制面板”—— “网络与拨号连接”——“DM9CE1”。 双击 DM9CE1 后，如果出现指定 IP 号，则选择 DHCP 自动获取，点击 OK，再开启软
件，即可建立连接。 如果还不能建立连接，打开软件，选择设定，看看串口设定 1 是否为 1，如果
不为 1，则改成 1，再尝试连接。如果还不可以建立连接请联系本公司。
日常维护
为了数采仪能够长期稳定运行，我们需要对数采仪进行定期的维护：
（1） 打开数采仪机箱，对数采仪内部长期积累的灰尘进行清除。 （2） 当数采仪连续运行半年以上，建议用户联系联系厂家对数采仪内部系统进行
一次清理及维护。 （3） 指派专员对数采仪的运行情况及数据的采集进行记录。
其他注意事项
（1） 触摸屏使用时注意不要太用力。 （2） 电源接入要求 220V 交流电。 （3） 天线不要放在屏蔽物体内。 （4） 使用环境相对湿度和温度不要超过说明书内的限度。 （5） 第一次使用时要求设置好 MN 号，及连接的 IP 地址号和端口号。
数采仪软件说明 1、任务概述 1.1目标： 该软件软件主要针对的是在线环保监测设备，在线监测设备通过RS232/485或者4-20Ma 电流信号进行采集在线环保设备检测参数，采集数据进行按照实时数据，一分钟数据，十分钟数据，小时数据，日数据进行保存，并通过TCP/IP 协议传输到环保局服务器。 1.能够通过RS485/232或者4-20Ma 电流信号进行采集信号 * RS485/232传输MODBUS 协议，将其MODBUS 协议中参数解析出来。 * 4-20MA 电流信号，通过AD 转换模块将其采集出来将其转换为检测参数。 * 数采仪软件为主动采集在线设备检测参数。 2.能够存储一定数量监测数据，并且能够进行历史数据的查询。 * 监测数据保存类型分为实时数据，一分钟数据，十分钟数据，小时数据，日数据。 * 实时数据为6S 采集一次将其保存。 * 一分钟数据则要保存实时数据的一分钟内的平均值，最大值，最小值。 * 十分钟数据则要保存一分钟数据的十分钟内的平均值，最大值，最小值。 * 小时数据则要保存十分钟数据的一小时内的平均值，最大值，最小值。 * 日数据则要保存一日数据的小时内的平均值，最大值，最小值。 * 能过通过数采仪软件方便的查询任何时间段中的实时数据，一分钟数据，十分钟数据，小时数据，日数据。 3.能够将其采集监测参数按照环保国标212协议通过TCP/IP 协议传输到环保局服务器。 1.2开发运行环境： 本系统采用的C/S 模式，数采仪为客户端. 开发环境: Keil MDK,STM32单片机 、PROTEL 软件：公司自研的 、MSCG 组态软件 通讯接口：GPRS ，RS485/232 存储空间：4G 以上 1.3需求概述： 通过RS485/232或者4-20ma 采集在线设备监测参数，将其保存，能够进行其参数的查询的管理功能，在线设备监测参数能够通过GPRS TCP/IP 传输至环保局服务器。 2、功能 2.1主框架 在线环保设备 4-20MA 电流信号 MODBUS 协议 数采仪 采 集数据 环保服务器 国标H212协议 保存数据，并进行检索查询
精心整理 数采仪 使用说明书 目录 1前言 ................................................................................................................ 错误!未指定书签。 1.1概述.......................................................................................................... 错误!未指定书签。 4.1.1测试前准备 .................................................................... 4.1.2测试功能 ........................................................................ 错误!未指定书签。 5行业应用.................................................................................................... 错误!未指定书签。 5.1典型应用.................................................................................................. 错误!未指定书签。 6升级程序.................................................................................................... 错误!未指定书签。 6.1升级操作............................................................................................ 错误!未指定书签。 6.2升级注意事项.................................................................................... 错误!未指定书签。
文件编号：LDKX-YF—38—04 状态： 北京利达科信环境安全技术有限公司 文件名称：数采仪维护使用手册 产品名称：污染源在线自动监控（监测） 数据采集传输仪 产品型号：KSJK-802(A) 版号： 共32页
目录 一、产品介绍---------------------------------------------------------1 二、产品特点---------------------------------------------------------1 三、功能简介------------------------------------------------------1~3 四、技术参数------------------------------------------------------3~7 五、使用说明------------------------------------------------------7~9 六、调试说明-----------------------------------------------------9~28 七、日常维护----------------------------------------------------28~30 八、故障处理-------------------------------------------------- -30~31
一、产品介绍 KSJK-802（A）数据采集仪是我公司专门针对环境保护部门发布的《污染源在线自动监控（监测）系统数据传输标准》开发的新一代无线数据采集通讯终端。该产品采用贴装工艺，采用32位ARM体系的CPU，具有功能强大、联接方便、灵活、可靠的特点；该产品采用中华人民共和国环境保护行业标准（HJ/T212-2005）中的标准通讯协议，可以通过无线方式与任何一家符合行业标准通讯协议的环保中心平台对接，可对各类排污企业、排污流域的数据进行采集、管理及传输到中心。 二、产品特点 1．与终端平台传输方式有GPRS, CDMA,以太网三种传输方式。 2．系统运行稳定、处理速度快、安全可靠。 3．KSJK-802（A）数据采集仪内部具有大容量的非易失的存储器，可保存一年的数据本地存储。 4．安装调试方便，可与现场环境监测设备通过多路的数字、模拟通道进行通讯。5．适用于实时数据传输，监控频次较为密集的污染源在线实时监控。 三、功能简介 1．32位工业级ARM处理器, 工作频率60MHz，功耗低，比其他同类产品（以51为构架）速度提高了百倍以上。 2．采用ucLinux操作系统，系统稳定并不易被病毒攻击。 3．通讯协议采用污染源在线自动监控（监测）系统数据传输标准（HJ212-2005）的规定与上位机通讯。 4．组网方式分为GPRS或CDMA及以太网三种。 5．支持多信道通讯，可以同时向多个中心发送数据（定制）。 6．支持对记录数据进行查询，并且可以通过相应指令方式,读取记录文件。7．仪器出厂自身配备了3路RS232串口、6路模拟量、1路CAN总线、10路开关量输入，并可通过CAN总线外扩数据采集卡增加数据采集通道。通过串行端口联接时，需要监测设备生产厂家提供环境监测仪器仪表的通讯协议。8．无线网络通讯转换器实时数据存储量可达10MB，可同时记录10个污染源参数，并每隔10分钟存储一次实时数据，可保存一年的数据。至少存储50000条数据。 9．支持对下端设备的反控。 10．宽电源电压范围（AC187V～AC253V），自备电源（可充电电池）可保证仪器连续工作10小时以上。
天联高级版用户使用手册 2019年1月11日 北京金万维科技有限公司
目录 第一章系统简介 ................................................................................................................................................... - 3 - 1.1关于TeamLinkPro 系统 ......................................................................................................................... - 3 - 1.2 TeamLinkPro（天联高级版）网络拓扑图 ............................................................................................ - 4 -第二章系统快速安装与使用 ............................................................................................................................... - 5 - 2. 1系统要求 ................................................................................................................................................ - 5 - 2.2 系统快速安装 ......................................................................................................................................... - 6 - 2.2.1 服务端的安装 ............................................................................................................................. - 6 - 2.2.2 客户端的安装说明 ................................................................................................................... - 16 -第三章系统安装详细配置说明 ......................................................................................................................... - 21 - 3.1 后台管理程序登陆................................................................................................................................ - 21 - 3.1.1 用户管理 ................................................................................................................................... - 22 - 3.1.2 组管理 ....................................................................................................................................... - 25 - 3.1.3 发布程序 ................................................................................................................................... - 27 - 3.1.4 发布文件夹 ............................................................................................................................... - 30 - 3.1.5 发布网页链接 ........................................................................................................................... - 31 - 3.1.6 发布桌面 ................................................................................................................................... - 31 - 3.1.7 Web服务管理 ............................................................................................................................ - 32 - 3.1.8 许可证配置管理 ....................................................................................................................... - 32 - 3.1.9 安全配置 ................................................................................................................................... - 33 - 3.1.10 在线监控 ................................................................................................................................. - 35 - 3.1.11 集群配置 ................................................................................................................................. - 36 - 3.1.12 支持的负载均衡策略 ............................................................................................................. - 41 - 3.2 功能介绍说明 ........................................................................................................................................ - 42 - 3.2.1升级箩筐功能 ............................................................................................................................ - 42 - 3.2.2 域环境下使用说明 ................................................................................................................... - 42 - 3.2.3客户端桌面映射 ........................................................................................................................ - 44 - 3.2.4天联高级版客户端二维码 ........................................................................................................ - 44 - 3.2.5 服务器端设置移动版分辨率 ................................................................................................... - 45 - 3.2.6 android移动端导出文件到手机........................................................................................... - 45 - 3.2.7 HTTPS证书使用说明 ................................................................................................................ - 46 - 3.2.8 天联高级版内嵌异速联（双许可功能）................................................................................ - 48 - 3.2.9 天联高级版使用MySQL数据库................................................................................................ - 48 -第四章客户端登陆使用天联高级版 ................................................................................................................. - 62 - 4.1通过计算机终端访问 ............................................................................................................................ - 62 - 4.2通过手机等移动终端访问 .................................................................................................................... - 66 - 4.2.1 通过iPhone/iPad访问 ........................................................................................................... - 66 - 4.2.2 通过android手机或平板访问................................................................................................ - 69 - 4.3通过MAC客户端访问 ............................................................................................................................ - 72 - 4.3.1客户端安装及配置 ...................................................................................................................... - 72 - 4.3.2登录步骤 .................................................................................................................................... - 78 - 4.3.3客户端设置 ................................................................................................................................ - 81 -
物联网数据采集控制仪
使用说明书 Operating Instructions
产品简介
HCR 物联网数据采集控制仪，简称数采仪，主要应用于在线监测系统现场端。 数采仪主要实现采集、存储各种类型监测仪器仪表的数据、并能完成与感知应用平 台数据传输功能的数据终端单元，具备单独的数据处理功能。 数据采集控制仪是现场仪表与感知应用平台的连接仪器。数据采集控制仪通过 数字通道、模拟通道、开关量通道采集监测仪表的监测数据、状态等信息，然后通 过传输网络将数据、状态传输至感知应用平台；感知应用平台通过传输网络发送控 制命令，数据采集控制仪根据命令控制监测仪表工作。
前面板说明
物联网数据采集控制仪前面板如图 1-1 所示。
HCR 物联网数据采集控制仪
GPRS 充电 保护 过充 浮充 放电 断电
哈尔滨凯纳科技股份有限公司
图 1-1
前面板
（1） 型号及名称 仪器的型号及名称 （2） 液晶显示屏 7 寸 24 位真彩显示屏，触屏，可显示操作界面 （3） 商标
仪器的商标 （4） 状态显示灯 可以显示仪器工作状态，从左至右依次是：GPRS、充电、保护、过冲、浮 充、放电、断电。 （5） 电源开关（POWER） 备用电池开关，当按钮被按下时，启用备用电池；当按钮弹起时，切断备用 电池。
后面板说明
物联网数据采集控制仪背面板如图 1-2 所示。
图 1-2
背面板
（1）
电源接口及开关 仪器电源线接口以及开关，插上电源线，当开关处于位置“I” ，接通仪器
电源；当开关处于位置“O” ，断开仪器电源。 （2） SIM 卡插槽 可插 3G SIM 卡，用于 GPRS 模块进行无线数据传输。 （3） 串口扩展外围接口 仪器串口扩展模块的外围接口，可扩展 4 路串口。
金万维天联VPN 和星云软件软件解决方案 需求分析 随着企业连锁业务的不断扩张，需要将企业内部的收银软件应用拓展到各个分支机构、移动办公用户和其他业务伙伴，从而实现企业资源共享和工作效率的提高。而分支机构、移动办公用户和合作伙伴可能分散在不同的地方、使用不同网络（无线接入、局域网、Cable Modem、xDSL），这就需要经济、安全的连接方式使他们能够接入企业内部网络，实现数据的集中统一。 星云软件软件和金万维天联VPN的捆绑，解决了以下两个问题：： 第一，总部服务器端没有固定IP地址，需采用动态域名解析服务，这种方式在数据安全方面存在隐患，甚至在有些网络环境下，总部服务器端没有公网IP地址， 无法使用动态域名解析。 第二，采用传统硬件VPN，需专人维护，实施周期长，后期扩充困难，在某些特殊的网络环境下不能使用。 天联VPN解决方案 金万维天联VPN是金万维率先开发具有国际领先水平的“第三代VPN ”服务，与传统VPN 相比较，TeamLink 服务无需公网IP，也无需固定IP，更不需要投入固定设备和维护费用，便可实现出差人员或分支机构安全、方便、快捷地实现对星云软件软件的远程和移动办公应用： 总部需要安装组件： 1.星云软件软件服务器端以及相关组件； 2.金万维“天联”TeamLink软件； 分支或移动用户需要安装组件： 1、星云软件软件客户端 2、金万维“天联”TeamLink软件客户端； 天联VPN解决方案的优势： a）方便易用：下载客户端安装即可使用，无需购买硬件设备，简单方便，非技术人员也能轻松独立安装使用； b）享受终身服务：软件免费，按月/年收取服务费，大大降低了用户的一次性投入成本和风险； c）适用于任何网络环境：无需公网IP，也无需固定IP，而传统VPN均需要公网IP，还需通过服务器托管等方式获取固定IP或采用动态域名解析技术； d）传输速度快：天联（TeamLink）是P2P（Pear To Pear，点对点）传输，数据不经过天联服务器，数据传输速度快； e）保障数据安全：天联（TeamLink）采用双向身份验证、数字证书、强加密等技术，从客户端到被访问端的资源全程加密，保证数据传输安全。
KSJK-803型 污染源在线自动监控（监测）数据采集传输仪 安装使用说明书 CCAEPI-EP-2013-021 北京利达科信环境安全技术有限公司 Beijing Leader Kings Environment Safety Technology Co., Ltd.
安全指示、保证和责任 本仪器必须接地！ 为维护人身及设备安全请您务必遵守下列造作规程◇维护或修理前务必断开电源； ◇按照地方或国家规范进行电力连接； ◇尽可能使用接地故障断路器； ◇在连接操作条件下将操作单元接地。 本仪器自发货之日起保修12个月。 1.如果零件损坏或仪器失灵，请不要擅自维修、拆装仪器上任意组件，请联系我公司售后进行处理。 2.所有因撞击、浸水、冻坏或雷电击中、使用或操作不当等事故以及非人为而不可避免的情况导致的损坏或故障均不在本保证的范围内。 3.非专业人员及非法操作造成机器任何损坏或失灵导致的直接或间接的后果不在本保证的范围内。 4.禁止使用各种尖锐利器点击液晶屏幕，由于操作不当导致机器损坏及故障均不在保修范围之内。 责任 制造商和/或其代理对因本仪器损坏、采集传输数据不准确或不精确所造成的直接或间接的后果不承担任何责任。 制造商和/或其代理商对因不当使用或维护本仪器所造成的直接或间接后果不承担任何责任。
序言 感谢您选择使用本公司生产的KSJK-803型污染源在线自动监控（监测）数据采集传输仪。 本说明书中的所有信息都是经过认真核对且被视为准确的。考虑到产品的不断完善，公司保留在不预先通知的情况下，对该说明书以及说明书描述的产品随时进行修改的权利。 为确保正确安全和使用本仪器,在拆箱、安装、操作该仪器之前请务必认真阅读整篇说明书。
异速联2014 标准版 用户使用手册 2014 年6 月15 日 北京金万维科技有限公司产品部 目录 第一章系统简介................................................................................................................................................. - 3 - 1. 1 关于E-SoonLink 系统......................................................................................................................... - 3 - E-SoonLink 网络拓扑图........................................................................................................................ - 4 - E-SoonLink 新功能简介........................................................................................................................ - 5 - 第二章系统快速安装与使用............................................................................................................................. - 6 - 2. 1 系统要求............................................................................................................................................... - 6 - 系统快速安装........................................................................................................................................ - 6 - 服务端的安装............................................................................................................................ - 6 - 客户端的安装说明................................................................................................................. - 17 - 第三章系统安装详细配置说明....................................................................................................................... - 21 - 后台管理程序登陆.............................................................................................................................. - 21 - 用户管理................................................................................................................................. - 22

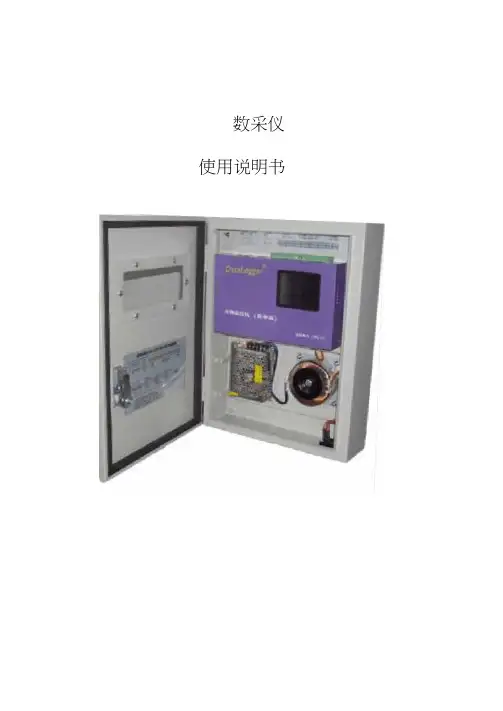

数采仪使用说明书
