目录
摘要 (3)
1. 零件加工工艺的分析 (4)
1.1零件结构的分析 (4)
1.2毛坯、加工余量分析 (5)
1.3精度分析 (6)
1.4定位基准分析 (6)
2. 板料配合件的加工工艺过程设计 (7)
2.1机床选择 (7)
2.2夹具和装夹方案的选择 (8)
2.3工序方案的确定 (8)
2.4板料凸件加工工步顺序的安排 (9)
2.5板料凹件加工工步顺序的安排 (10)
2.6刀具的选择方案 (11)
2.7铣削用量的确定 (11)
2.8冷却液的选择 (14)
2.9凸件凹件的铣削下刀方式 (15)
2.10编写工艺文件 (19)
3 配合零件质量检验及分析 (41)
结论 (42)
致谢 (43)
参考文献 (44)
附录 (45)
摘要
随着数控技术的发展，数控技术的应用不但给传统制造业带来了革命性的变化，使制造业成为工业化的象征，而且随着数控技术的不断发展和应用领域的扩大，它对国计民生的一些重要行业的发展起着越来越重要的作用。
数控技术是技术性极强的工作，尤其在模具领域应用最为广泛，所以这要求从业人员具有很高的机械加工工艺知识，数控编程知识和数控操作技能。本文主要通过铣削加工薄壁配合件的数控工艺分析与加工，综合所学的专业基础知识，全面考虑可能影响在铣削、钻削、绞削加工中的因素，设计其加工工艺和编辑程序，完成配合要求。
关键词: 铣削、钻削、绞削、数控加工
1.零件加工工艺的分析
1.1零件结构的分析
如1-1、1-2图所示轮廓加工、板件凸、凹件加工及钻孔等。这是个需要配合的典型薄壁零件，形状比较简单，但工序复杂，表面质量和精度要求高，所以从精度要求上考虑，定位和工序安排比较关键。为了保证加工精度和表面质量，根据毛胚质量（主要是指形状和尺寸），分析采用两次定位（一次粗加工定位，一次精加工定位）装夹加工完成，按照先主后次、先近后远、先里后外、先粗加工后精加工、先面后孔的原则依次划分工序加工.。
凸件1-1
凹件1-2
1.2毛坯、加工余量分析
（1）毛坯分析
根据零件的设计作用和应用领域、材料、分析零件性能以及学校现有的设备要求确定零件的材料，板料钢件为未经淬硬处理的45钢。
材料名称: 优质碳素钢，GB699-88。
退火钢抗拉强度:≥600(MPa)；
屈服强度:≥355(MPa)；
延长率:≥16%断面收缩率:≥40%；
布氏硬度: ≤197（HB）；
特性及应用:未热处理时：HB≤229，热处理：正火。强度较高，塑性和韧性尚好，最常用中碳调质钢，综合力学性能良好，用于制作承受负荷较大的小截面调质件和应力较小的大型正火零件，以及对心部强度要求不高的表面淬火零
件。
根据情况尽量使各个表面上的余量均匀。由于零件凹模1-1、凹模1-2图样尺寸为150mm×120mm×25mm，所以选择毛坯尺寸为160mm×130mm×30mm的毛料。（2）加工余量的分析
根据精度要求，该图的尺寸精度要求较高，即需要有余量的计算，正确规定加工余量的数值，是完成加工要求的重要任务之一。一般加工余量的大小决定于下列因素:
①表面粗糙度（Ra）；
②材料表面缺陷层深度（Ta）；
③空间偏差；
④表面几何形状误差；
⑤装夹误差（△Zj）；
⑥实际的加工要求和材料性能。
在具体确定工序的加工余量时，应根据下列条件选择大小：
①对最后的加工工序，加工余量应达到图纸上所规定的表面粗糙度和精度要求；
②考虑加工方法、设备的刚性以及零件可能发生的变形；
③考虑零件热处理时引起的变形；
④考虑被加工零件的大小，零件愈大，由于切削力、内应力引起的变形也会增加，因此要求加工余量也相应地大一些。
1.3 精度分析
该零件的尺寸公差都比较高，在0.02—0.03mm之间，且凸件薄壁厚度为
0.96mm，区域面积较大，表面粗糙度也比较高，达到了Ra1.6um,比较难加工，
加工时极易产生变形，处理不好可能会导致其壁厚公差及表面粗糙度难以达到要求，所以必须合理的确定加工余量。
1.4定位基准分析
定位基准是工件在装夹定位时所依据的基准。该零件首先以一个毛坯件的一个平面（B面）加工出粗基准定位面（A面）和四个侧面。再次装夹，以粗基准定位面和侧面定位，进行加工内容。加工完这一步工序内容后，再次装夹精加工基准面，并达到规定的要求和质量。两个零件的加工方式相似，其定位方案和装夹方案同上所述。
数控加工工艺设计 与普通加工相比〖资料来源:毕业设计(论文)网https://www.doczj.com/doc/8c8878121.html,〗数控加工的工艺过程设计并不是从毛坯到成品的整个工艺过程，而是仅有几道数控加工工序工艺过程的具体描述。许多在通用机床加工时由工人自行决定的工艺问题，在工艺设计时必须认真考虑，并将正确的选择编入程序中。这就要求编程人员要有多方面的知识基础，不仅仅是懂得计算机编程或了解某种软件的使用与操作。合格的编程员首先应是一个很好的数控加工工艺人员，应对所编程的数控机床的性能、特点、切削范围、标准刀具系统有全面的了解。一般来说，数控加工主要包括以下几个方面的内容：〖资料来源：毕业设计(论文)网5 6 D O C.C O M〗 （1）选择并确定进行数控加工的零件及内容； （2）对零件图纸进行数控加工的工艺分析； （3）数控加工的工艺设计； （4）对零件图形的数学处理； （5）编写加工程序单； （6）按程序单制作控制介质； （7）程序的校验与修改； （8）首件试加工与现场处理； （9）数控加工工艺技术文件的定型与归档。 编程的基本原理 坐标系 根据标准坐标系的规定〖资料来源:毕业设计(论文)网https://www.doczj.com/doc/8c8878121.html,〗机床使用右手顺时针直角坐标系，机床中的运动是指刀具和工件间的相对运动。 〖资料来源：https://www.doczj.com/doc/8c8878121.html, 毕业设计(论文)网〗 （1）机床坐标系 数控铣床类机床中，坐标系如何建立取决于机床的类型。坐标系原点即为机床零点，也是所有坐标轴坐标基准。机床零点可通过在各坐标轴移动范围内设置的参考点来确定。参考点与机床零点可以重合，也可以不重合，这一般由机床生产厂家设定。 （2）工件坐标系 为了便于在编程时对工件的几何要素位置进行描述，编程人员必须在零件图上选择建立一个过渡坐标系，即工件坐标系，也称为编程坐标系。该坐标系原点即工件原点或编程原点。数控铣床加工工件坐标系可以有编程人员自由选择。原则上应尽量使编程简单、尺寸换算少、引起的加工误差小等。一般情况下，尺寸集中标注或坐标标注的零件，编程原点应尽可能选在尺寸标注基准上；对称或同心零件编程原点应尽可能选在对称中心线或圆心上；Z向原点位置一般置于工件上表面。 （3）工件装夹 加工工件时，工件必须定位并夹紧在机床上，保证工件坐标系坐标轴平行于机床坐标系坐标轴，由此在每个坐标轴上产生机床原点与工件原点的坐标偏移量。该值作为可设定零点偏移量输入到给定的区域，即偏值寄存器（如G54）中。当NC程序运行时，此值可以用一个对应的编程指令（如G54）进行选择调用，从而确定工件在机床上的装夹位置。 （4）当前工件坐标系〖资料来源：毕业设计(论文)网 5 6 D O C.C O M〗 在对一些复杂零件进行几何描述时，如其中的某些结构要素如果选择一个新的原点编程比使用原工件原点更方便，则可以利用可编程零点偏置进行坐标转换，重新确定一个新的零点。新的零点以原工件零点为基准进行偏置。使用可编程零点偏置后形成的一个新的实际工件坐标系即为当前工件坐标系，工件坐标系也可通过旋转进行转换形成新的当前工件坐标系。
实训项目四轴类零件的加工 模块一外圆轮廓加工 课题一单一指令加工 一、实训目的与要求 1．运用单一指令，掌握轴类零件的外圆轮廓车削加工工艺的制定 2．掌握零件加工程序的调试和图形校验 二、实训难点与重点 1．掌握数控车床外圆轮廓车削加工的单一指令的应用 2．能够正确地对零件进行数控车削工艺分析 3．通过对轴类零件外圆轮廓车削的加工，掌握数控车床的编程技巧 三、实训内容 （一）实训内容 编制如图4-1所示零件的加工程序，零件图上的螺纹和切槽不加工。材料为尼龙棒或45钢，毛坯尺寸 40×90mm。 图4-1 （二）工艺分析 1．刀具设置 1号刀：机夹车刀（硬质合金可转位刀片）； 2号刀：机夹车刀（硬质合金可转位刀片）； 2．工艺路线 （1）棒料伸出卡盘外约90mm，找正后夹紧。
（2）用1号刀，进行零件的轮廓粗加工。 （3）用2号刀，进行零件的轮廓精加工。 3．加工工艺卡片 1．FANUC0i mate-TC系统 （1）粗加工程序 O1000 程序名 G54G98G21；采用G54坐标系，分进给，公制单位S600M3；主轴正转，600r/min T0101；换1号外圆粗加工刀 G0X42Z0； G1X-1F100； 车端面 Z2； G0X39； G1Z-80F100；粗车Φ39外圆 X45； G0Z2； G1X31F100；粗车Φ31外圆 Z-40； X45； G0Z2； G1X23F100；粗车Φ23外圆 Z-20； X26； X31Z-40；粗车螺纹右倒角 X45； G0Z2； G1X19F100； G3X23Z-2R11；第一次粗车R11圆弧 X35； G0Z2； G1X15F100； G3X23Z-4R11；第二次粗车R11圆弧 X35； G0Z2； G1X11F100； G3X23Z-6R11；第三次粗车R11圆弧 X35； G0Z2； G1X7F100； G3X23Z-8R11；第四次粗车R11圆弧 X35； G0Z2； G1X3F100； G3X23Z-10R11；第五次粗车R11圆弧 X35； G0X100；快速退刀
轴套配合件的数控加工
内容摘要 在日益发展的生活中，机械行业的重要性是不言而喻的，而机械更新换代的迅捷也使得其竞争日益激烈。在其中，数控技术越来越起着决定性的作用。随着数控技术的发展，数控技术的应用不但给传统制造业带来了革命性的变化，还其他的一些重要行业发展起着越来越重要的作用。 数控车床是目前使用最广泛的数控机床之一。数控车床主要用于加工轴类、盘类等回转体零件。通过数控加工程序的运行，可自动完成内外圆柱面、圆锥面、成形表面、螺纹和端面等工序的切削加工，并能进行车槽、钻孔、扩孔、铰孔等工作。车削中心可在一次装夹中完成更多的加工工序，提高加工精度和生产效率，特别适合于复杂形状回转类零件的加工。 本文是对典型轴套类零件加工技术的应用及工艺性分析，主要是对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、数控加工工艺的填写、数控加工程序的编写。选择正确的加工方法，设计合理的加工工艺过程，充分发挥数控加工的优质、高效、低成本的特点。还重点对轴套零件的加工工艺进行了分析，最后对零件自检数据进行分析，和加工的结果分析。 关键字：数控工艺分析加工程序切削用量仿真加工
目录 内容摘要 (1) 第一章数控加工与数控车床 (3) 第二章配合轴套的工件图 (5) 2.1带螺纹的半球头轴的图纸 (5) 2.2外螺纹球头套的图纸 (6) 2.3配合图 (6) 第三章零件的工艺分析 (7) 3.1带螺纹的半球头轴的分析 (7) 3.1.1刀具表 (7) 3.1.2工序表 (7) 3.1.3尺寸计算： (8) 3.2外螺纹球头套的分析 (8) 3.2.1刀具表 (9) 表3.3零件二刀具表 (9) 3.3.2工序表 (9) 表3.4零件二工序表 (9) 3.2.3尺寸计算： (9) 第四章编程基础 (11) 4.1.宏程序格式及指令 (11) 4.2 G指令及常用辅助功能M指令 (12) 第五章轴套程序的编程与仿真加工 (13) 5.1 带螺纹的半球头轴的程序编写 (13) 5.2 外螺纹球头套的程序编写 (15) 5.3 仿真加工 (18) 5.3.1带螺纹的半球头轴的毛坯 (18) 5.3.2带螺纹的半球头轴的完成品 (19) 5.3.3外螺纹球头套的毛坯 (19) 5.3.4外螺纹球头套的完成品 (19) 5.3.5轴套配合完成图 (20) 致谢 (21) 参考文献 (22)
第2章数控加工工艺设计 数控机床的加工工艺与通用机床的加工工艺有许多相同之处，但在数控机床上加工零件比通用机床加工零件的工艺规程要复杂得多。在数控加工前，要将机床的运动过程、零件的工艺过程、刀具的形状、切削用量和走刀路线等都编入程序，这就要求程序设计人员具有多方面的知识基础。合格的程序员首先是一个合格的工艺人员，否则就无法做到全面周到地考虑零件加工的全过程，以及正确、合理地编制零件的加工程序。 2.1 数控加工工艺设计主要内容在进行数控加工工艺设计时，一般应进行以下几方面的工作：数控加工工艺内容的选择；数控加工工艺性分析；数控加工工艺路线的设计。 2.1.1数控加工工艺内容的选择对于一个零件来说，并非全部加工工艺过程都适合在数控机床上完成,而往往只是其中的一部分工艺内容适合数控加工。这就需要对零件图样进行仔细的工艺分析，选择那些最适合、最需要进行数控加工的内容和工序。在考虑选择内容时，应结合本企业设备的实际，立足于解决难题、攻克关键问题和提高生产效率，充分发挥数控加工的优势。1、适于数控加工的内容在选择时，一般可按下列顺序考虑：（1）通用机床无法加工的内容应作为优先选择内容；（2）通用机床难加工，质量也难以保证的内容应作为重点选择内容；（3）通用机床加工效率低、工人手工操作劳动强度大的内容，可在数控机床尚存在富裕加工能力时选择。2、不适于数控加工的内容一般来说，上述这些加工内容采用数控加工后，在产品质量、生产效率与综合效益等方面都会得到明显提高。相比之下，下列一些内容不宜选择采用数控加工：（1）占机调整时间长。如以毛坯的粗基准定位加工第一个精基准，需用专用工装协调的内容；（2）加工部位分散，需要多次安装、设置原点。这时，采用数控加工很麻烦，效果不明显，可安排通用机床补加工；（3）按某些特定的制造依据（如样板等）加工的型面轮廓。主要原因是获取数据困难，易于与检验依据发生矛盾，增加了程序编制的难度。 此外，在选择和决定加工内容时，也要考虑生产批量、生产周期、工序间周转情况等等。总之，要尽量做到合理，达到多、快、好、省的目的。要防止把数控机床降格为通用机床使用。
典型轴类零件的数控加工工艺设计 1 2020年5月29日
摘要 数控技术是用数字信息对机械运动和工作过程进行控制的技术,数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品,即所谓的数字化装备。 本次设计就是进行数控加工工艺设计典型轴类零件,主要侧重于该零件的数控加工工艺和编程,包括完成该零件的工艺规程,主要工序工装设计,并绘制零件图、夹具图等。 经过本次毕业设计,对典型轴类零件的设计又有了深的认识。从而达到了巩固、扩大、深化所学知识的目的,培养和提高了综合分析问题和解决问题的能力以及培养了科学的研究和创新能力。 1 2020年5月29日
关键词:数控技术典型轴类零件加工工艺毕业设计 2 2020年5月29日
目录 摘要 (1) 目录 (2) 1.引言 (3) 1.引言 (3) 2.零件分析 (4) 2.1毛坯的选择 (4) 2.2 机床的选择 (4) 3.零件图加工艺分析 (7) 3.1零件的工艺分析 (7) 3.2 零件的加工工艺设计 (11) 4.零件图加工程序编写 (21) 4.1零件左端加工程序编写 (21) 4.2零件右端加工程序编写 (22) 5. 程序调试 (25) 致谢 (26) 参考文献 (27) 3 2020年5月29日
1.引言 数控技术集传统的机械制造技术、计算机技术、成组技术与现代控制技术、传感检测技术、信息处理技术、网络通讯技术、液压气动技术、光机电技术于一体,是现代先进制造技术的基础和核心。数控车床己经成为现代企业的必须品。随着数控技术的不断成熟和发展及市场日益繁荣,其竞争也越来越激烈,人们对数控车床选择也有了更加广阔的范围,对数控机床技术的掌握也越来越高。随着社会经济的快速发展,人们对生活用品的要求也越来越高,企业对生产效率也有相应的提高。数控机床的出现实现了广大人们的这一愿望。数控车削加工工艺是实现产品设计、保证产品的质量、保证零件的精度,节约能源、降低消耗的重要手段。是企业进行生产准备、计划调度、加工操作、安全生产、技术检测和健全劳动组织的重要依据。也是企业对高品质、高品种、高水平,加速产品更新,提高经济效益的技术保证。这不但满足了广大消费者的目的,即实现了产品多样化、产品高质量、更新速度快的要求,同时推动了企业的快速发展,提高了企业的生产效率。 数控工艺规程的编制是直接指导产品或零件制造工艺过程和操作方法的工艺文件,它将直接影响企业产品质量、效 4 2020年5月29日
课题名称：凹圆弧多配合综合件的数控加工工艺与 程序编制 【摘要】本篇论文主要介绍在 FANUC Series-0i-MC 上分别采用铣圆弧及精密平口钳夹具进行装夹定为，使用立铣刀、球头铣刀、高速钢钻头、高速钢铰刀及整体式的螺纹铣刀对零件的加工，来实现多配合；在查阅相关的资料和参考文献的基础上，对凹圆弧多配合综合件零件图纸的技术特性、几何形状、尺寸及工艺要求进行分析，明确加工内容和要求，确定加工方案；在指导老师的建议及帮助下，最终设计出符合该综合件的加工工艺及编制出简洁、方便的加工程序，通过仿真机床的仿真加工验证了设计的可行性。 【关键词】：多配合加工工艺设计宏程序编制右旋螺纹凹圆弧
Topic name:Concave arc more comprehensive coordination of nc machining process and programming 【Abstract】：This paper mainly introduced in fanuc series-0i-mc using milling arc shape face special jig, milling appearance at the special jig by introducing "combination" fixture and ordinary vises fixtures are used as the clamping, mills, milling and integral thread cutter to parts processing, to achieve more with, Referring to the relevant data and references, on the basis of comprehensive pieces with concave arc more drawings of the technical features, geometric shapes, sizes and technology, this paper analyzes the contents and requirements clearly processing, determine the processing schemes, The teacher's advice and guidance in the help, finally meet the design of integrated process and prepare a concise, easy processing procedure, through the simulation of machine design process simulation verified the feasibility. 【Key word】：With more Process design Macro programming Dextral threads Concave arc
典型轴类零件的数控加工工艺编制数控技术是用数字信息对机械运动和工作过程进行操纵的技术，数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品，即所谓的数字化装备。 本次设计确实是进行数控加工工艺设计典型轴类零件，要紧侧重于该零件的数控加工工艺和编程，包括完成该零件的工艺规程，要紧工序工装设计，并绘制零件图、夹具图等。 通过本次毕业设计，对典型轴类零件的设计又有了深的认识。从而达到了巩固、扩大、深化所学知识的目的，培养和提高了综合分析咨询题和解决咨询题的能力以及培养了科学的研究和创新能力。 关键词：数控技术典型轴类零件加工工艺毕业设计
摘要 (1) 目录 (2) 1.引言 (3) 1.引言 (3) 2.零件分析 (4) 2.1毛坯的选择 (4) 2.2 机床的选择 (4) 3.零件图加工艺分析 (7) 3.1零件的工艺分析 (7) 3.2 零件的加工工艺设计 (11) 4.零件图加工程序编写 (21) 4.1零件左端加工程序编写 (21) 4.2零件右端加工程序编写 (22) 5. 程序调试 (25) 致谢 (26) 参考文献 (27)
数控技术集传统的机械制造技术、运算机技术、成组技术与现代操纵技术、传感检测技术、信息处理技术、网络通讯技术、液压气动技术、光机电技术于一体，是现代先进制造技术的基础和核心。数控车床己经成为现代企业的必需品。随着数控技术的不断成熟和进展及市场日益繁荣，其竞争也越来越猛烈，人们对数控车床选择也有了更加宽敞的范畴，对数控机床技术的把握也越来越高。随着社会经济的快速进展，人们对生活用品的要求也越来越高，企业对生产效率也有相应的提高。数控机床的显现实现了宽敞人们的这一愿望。数控车削加工工艺是实现产品设计、保证产品的质量、保证零件的精度，节约能源、降低消耗的重要手段。是企业进行生产预备、打算调度、加工操作、安全生产、技术检测和健全劳动组织的重要依据。也是企业对高品质、高品种、高水平，加速产品更新，提高经济效益的技术保证。这不但满足了宽敞消费者的目的，即实现了产品多样化、产品高质量、更新速度快的要求，同时推动了企业的快速进展，提高了企业的生产效率。 数控工艺规程的编制是直截了当指导产品或零件制造工艺过程和操作方法的工艺文件，它将直截了当阻碍企业产品质量、效益、竞争能力。本文通过对典型轴类零件数控加工工艺的分析，对零件进行编程加工，给出了关于典型零件数控加工工艺分析的方法，关于提高制造质量、实际生产具有一定的意义。依照数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。通过整个工艺的过程的制定，充分表达了数控设备在保证加工精度，加工效率，简化工序等方面的优势。 本人以严谨务实的认真态度进行了此次设计，但由于知识水平与实际体会有限。在设计中会显现一些错误、缺点和疏漏，诚请各位评审老师提出批判和指正。
数控加工工艺课程设计指导书 一．设计目的 通过数控加工工艺课程设计，掌握零件的数控加工工艺的编制及加工方法。二．设计内容 编制中等复杂程度典型零件的数控加工工艺。 三．设计步骤 （一）零件的工艺分析 无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟定加工方案，选择合适的刀具，确定切削用量。在编程中，对一些工艺问题（如对刀点、加工路线等）也需做一些处理。因此程序编制中的零件的工艺分析是一项十分重要的工作。 1．数控加工工艺的基本特点 数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整个过程是自动进行的，因而又有其特点。 1）数控加工的工序内容比普通机床的加工的工序内容复杂。这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序。 2）数控机床加工程序的编制比普通机床工艺规程编制复杂。这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控加工时，这一切都无例外地都变成了固定的程序内容，正由于这个特点，促使对加工程序的正确性和合理性要求极高，不能有丝毫的差错，否则加工不出合格的零件。 2．数控加工工艺的主要内容 根据数控加工的实践，数控加工工艺主要包括以下方面： 1）选择适合在数控机床上加工的零件和确定工序内容； 2）零件图纸的数控工艺性分析； 3）制订数控工艺路线，如工序划分、加工顺序的安排、基准选择、与非数控加工工艺的衔接等； 4）数控工序的设计，如工步、刀具选择、夹具定位与安装、走刀路线确定、测量、切削用量的确定等； 5）调整数控加工工艺程序，如对刀、刀具补偿等； 6）分配数控加工中的容差； 7）处理数控机床上部分工艺指令。 3．数控加工零件的合理选择 程序编制前对零件进行工艺分析时，要有机床说明书、编程手册、切削用量表、标准工具、夹具手册等资料，方能进行如下一些问题的研究。 在数控机床上加工零件时，一般有两种情况。第一种情况：有零件图样和毛坯，要选择适合加工该零件的数控机床。第二种情况：已经有了数控机床，要选择适合在该机床上加工的零件。无论哪种情况，考虑的主要因素主要有，毛坯的材料和类型、零件轮廓形状复杂程度、尺寸大小、加工精度、零件数量、热处理要求等。概括起来有三点，即零件技术要求能否保证，对提高生产率是否有利，经济上虽否合算。 根据国内外数控技术应用实践，数控机床通常最适合加工具有以下特点的零件：
典型轴类零件数控加工工艺设计 姓名：邢荣腾 职业：数控车工 身份证号：3723717 鉴定等级：技师 单位：济南铁路高级技工学校 二〇一一年十二月
在机械制造工业中并不是所有的产品零件都具有很大的批量，单件与小批量生产的零件（批量在10～100件）约占机械加工总量的80%以上。尤其是在造船、航天、航空、机床、重型机械以及国防工业更是如此。 为了满足多品种，小批量的自动化生产，迫切需要一种灵活的，通用的，能够适用产品频繁变化的柔性自动化机床。数控机床就是在这样的背景下诞生与发展起来的。它为单件、小批量生产的精密复杂零件提供了自动化的加工手段。 根据国家标准ＧＢ／Ｔ８１２９－１９９７，对机床数字控制的定义：用数字控制的装置（简称数控装置），在运行过程中，不断地引入数字数据，从而对某一生产过程实现自动控制，叫数字控制，简称数控。用计算机控制加工功能，称计算机数控（computerized numerical ，缩写ＣＮＣ）。 数控机床即使采用了数控技术的机床，或者说装备了数控系统的机床。从应用来说，数控机床就是将加工过程所需的各种操作（如主轴变速、松加工件、进刀与退刀、开车与停车、选择刀具、供给切削液等）和步骤，以及刀具与工件之间的相对位移量都用数字化的代码来表示，通过控制介质将数字信息送入专用的或通用的计算机，计算机对输入的信息进行处理与运算，发出各种指令来控制机床的伺服系统或其他执行元件，是机床自动加工出所需要的零件。
一．前言 (2) 二．摘要 (4) 三．零件图工艺分析 (4) 四．数控加工工艺基本特点 (6) 五．设备选择 (6) 六．确定零件的定位基准和装夹方式 (7) 七．加工方法的选择和加工方案的确定 (9) 八．确定加工顺序及进给路线 (10) 九．刀具的选择 (10) 十．切削用量的选择 (11) 十一. 编程误差及其控制 (15) 十二．程序编制及模拟运行、零件加工、精度自检 (15) 结束语 (19)
诚信声明 本人郑重声明： 所呈交的毕业项目报告/论文《配合件数控加工工艺与编程》是本人在指导老师的指导下，独立研究、写作的成果。论文中所引用是他人的无论以何种方式发布的文字、研究成果，均在论文中以明确方式标明。 本声明的法律结果由本人独自承担。 作者签名：李姗 2013 年 5 月 28 日
摘要：随着时代的发展，21世纪自从中国加入世贸组织之后，制造业一直是我们国家为数不多而且又具有竞争力的行业之一，当前的世界正想着新一轮的产业进行调整，一些产品的制造正向发展中国家开始进行，我们国家成了发展的重要国家。当今社会，随着数控技术的发展，数控技术对传统的制造业带来了革命性的变化，这个变化使制造业成了工业制造的主题，而且随着时代的发展，和技术的提高，我们数控技术工艺的深一步研究，将会在制造业起到无法替代的作用。， 本文是通过配合件在数控机床中的加工进行直观系统的介绍了CAD和CAXA软件在数控机床中的应用，主要是用CAD绘制配合件的结构用来反映零件的加工轮廓。然后再在CAXA软件中打开，进行加工生成模拟仿真轨迹，然后生成G代码，然后和数控加工机床进行对接，从而实现数控机床自动加工。其主要过程是根据数控机床的特点，针对具体的零件，进行工艺方案的分析和工装方案的分析，刀具和切削用量的选择，确定加工加工顺序和加工路线，数控加工程序的编制。通过整个工艺过程的制定，充分体现了数控加工设备在保证加工精度，加工效率，简化工序等方面的优势。 关键词：数控加工；工艺规程；工艺分析；加工路线；数控程序
目录 1 绪论 (1) 1.1 我国现在对数控加工技术的发展和要求 (1) 1.2数控加工的前景 (1) 1.3适应高精度加工零件的机床 (2) 1.4数控机床加工零件所具备的特点 (2) 2 数控加工的技术 (4) 2.1 数控切削技术的介绍 (4) 2.2 数控车削加工的主要对象和工艺分析 (4) 3 数控零件的加工 (6) 3.1 零件的CAD加工图纸 (6) 3.2 加工工艺分析 (6) 4 数控零件的加工程序 (20) 5 总结 (22) 参考文献 (23) 致谢 (24)
一、数控车床的刀具夹具及量具 1.数控车床的刀具 在数控机床加工中，产品质量和劳动生产率在相当大的程度上是受到刀具的制约。虽大多数车刀和铣刀等与普通加工所采用的刀具基本相同，但对一些工艺难度较大的零件，其刀具特别是刀具切削部分的几何参数，尚需作特殊处理，才能满足加工要求。 1.1 数控加工对刀具的要求 1.1.1对刀具性能的要求 （1）强度高为适应刀具在粗加工或对高硬度材料的零件加工时，能大切深和快走刀，要求刀具必须具有很高的强度；对于刀杆细长的刀具(如深孔车刀)，还应具有较好的抗震性能。 （2）精度高为适应数控加工的高精度和自动换刀等要求，刀具及其刀夹都必须具有较高的精度。如有的整体式立铣刀的径向尺寸精度高达0．005mm等。 （3）切削速度和进给速度高为提高生产效率并适应一些特殊加工的需要，刀具应能满足高切削速度或进给速度的要求。如采用聚晶金刚石复合车刀加工玻璃或碳纤维复合材料时，其切削速度高达100m／min以上；日本UHSl0型数控铣床的主轴转速高达100000r／min，进给速度高达15m／min。 （4）可靠性好要保证数控加工中不会因发生刀具意外损坏及潜在缺陷而影响到加工的顺利进行，要求刀具及与之组合的附件必须具有很好的可靠性和较强的适应性。 （5）耐用度高刀具在切削过程中的不断磨损，会造成加工尺寸的变化，伴随刀具的磨损，还会因刀刃(或刀尖)变钝，使切削阻力增大，既会使被加工零件的表面精度大大下降，同时还会加剧刀具磨损，形成恶性循环。因此，数控加工中的刀具，不论在粗加工、精加工或特殊加工中，都应具有比普通机床加工所用刀具更高的耐用度，以尽量减少更换或修磨刀具及对刀的次数，从而保证零件的加工质量，提高生产效率。 耐用度高的刀具，至少应完成l一2个大型零件的加工，能完成l一2个班次以上的加工则更好。 （6）断屑及排屑性能好有效地进行断屑及排屑的性能，对保证数控机床顺利、安全地运行具有非常重要的意义。 以车削加工为例，如果车刀的断屑性能不好，车出的螺旋形切屑就会缠绕在刀头、工件或刀架上，既可能损坏车刀(特别是刀尖)，还可能割伤已加工好的表面，甚至会发生伤人和设备事故。因此，数控车削加工所用的硬质合金刀片上，常常采用三维断屑槽，以增大断屑范围，改善断屑性能。另外，车刀的排屑性能不好，会使切屑在前刀面或断屑槽内堆积，加大切削刃(刀尖)与零件间的摩擦，加快其磨损，降低零件的表面质量，还可能产生积屑瘤，影响车刀的切削性能。因此，应常对车刀采取减小前刀面(或断屑槽)的摩擦系数等措施(如特殊涂层处理及改善刃磨效果等)。对于内孔车刀，需要时还可考虑从刀体或刀杆的里面引入冷却液，并能从刀头附近喷出的冲排结构。 1.1.2对刀具材料要求 这里所讲的刀具材料，主要是指刀具切削部分的材料，较多的指刀片材料。刀具材料必须具备的主要性能：（1）较高的硬度和耐磨性较高的硬度和耐磨性是对切削刀具的一项基本要求。一般情况下，刀具材料的硬度越高，其耐磨性也越好，其常温硬度应在62HRC以上。 （2）较高的耐热性耐热性又称为红硬性，是衡量刀具材料切削性能的主要标志。该性能是指刀具材料在高温工作状态下，仍具有正常切削所必需的硬度、耐磨性、强度和韧性等综合性能。 （3）足够的强度和韧性刀具材料具有足够的强度和韧性，以承受切削过程中很大压力(如重切)、冲击和震动，而不崩刃和折断。 （4）较好的导热性对金属类刀具材料，其导热系数越大，由刀具传出和散发的热量也就越多，使切削温度降低得快，有利于提高刀具的耐用度。 （5）良好的工艺性在刀具的制造过程中，需对刀具材料进行锻造、焊接、粘接、切削、烧结、压力成
轴类零件数控加工编程 专业：机械设计制造及其自动化班级：13机自1 姓名：赵勃
课程设计任务书 学院机械工程院班级13机自1 姓名赵勃设计起止日期2016年12月12 日——2016年12 月16 日 设计题目：轴类零件数控加工程序编制 设计任务（主要技术参数）： 编制如图所示轴类零件的数控车床加工程序。 工作任务：1.零件的工艺分析2.数控机床的选择3. 编程中工艺指令的处理4.编制数控车床加工工艺过程卡5.编制数控加工程序6.设计说明书1份。 指导教师评语： 成绩：签字： 年月日
目录 引言 (1) 1 轴类零件的工艺分析 (2) 1.1数控加工工艺的基本特点 (2) 1.2数控加工工艺的主要内容 (2) 2 数控机床的选择 (3) 3编制轴类零件数控车床加工工艺过程卡 (5) 3.1工序与工步的划分 (5) 3.2加工路线的确定 (5) 4编制轴类零件数控车床加工工艺过程卡 (7) 4.1刀具的选择与切削用量的确定 (7) 4.2对刀点和换刀点的确定 (9) 5数控加工程序编制 (12) 5.1工件坐标系确定 (12) 5.2数控加工程序 (13) 参考文献 (16)
引言 随着科学技术飞速发展和经济竞争的日趋激烈，机械产品的更新速度越来越快，数控加工技术作为先进生产力的代表，在机械及相关行业领域发挥着重要的作用，机械制造的竞争，其实质是数控技术的竞争。数控编程技术是数控技术重要的组成部分。从数控机床诞生之日起，数控编程技术就受到了广泛关注，成为CAD/CAM系统的重要组成部分。以数控编程中的加工工艺分析及设计为出发点，着力分析零件图，从数控加工的实际角度出发，以数控加工的实际生产为基础，以掌握数控加工工艺为目标，在了解数控加工铣削基础、数控铣床刀具的选用、数控加工工件的定位与装夹、拟定加工方案、确定加工路线和加工内容以及对一些特殊的工艺问题处理的基础上，控制数控编程过程中的误差，从而大大缩短了加工时间，提高了效率，降低了成本。
配合件的数控加工 摘要：随着数控加工技术的发展, 大量高精度多坐标数控机床的出现，机械加工已越来越倾向使用数控加工。数控加工主要有以下两个优点：精度高，可以加工任何复杂的 自由曲面且精度很高,可以满足结构复杂、高精度的需要。操作简单，传统加工方法对工艺及操作人员的技术要求很高，稍有不慎就有可能导致零件报废。现代数控加工技术只需机床操作人员在加工前输入相应的数控程序，机床就会严格按照数控程序进行加工。可以预测，在未来几年内机械加工部分将继续以数控加工为主。 本文以配合件加工为例，从数控加工工艺分析，设备的选择，配合精度，刀具、夹具的选择，切削用量的选择，都经过了慎重考虑。配合件种类繁多，范围太广，所以以车削，铣削为主，以轴承套、箱体为例，分析零件气概经过数控加工，确定合理工艺技术方案，保证 工件的精度和工艺设计要求，以达到配合要求，最终完成的零件的加工。 关键词：工艺分析；加工方法；数控加工 零件是机械中的最小单位，零件的配合组成了机构，机构之间的配合组成了机械，一部机器要能正常工作，发挥应有的作用，那么零件与零件之间的配合是保证的关键。如今，随着机电一体化技术的迅速发展，数控机床已经日走趋普及。加之对配合的零件之间的要求，零件表面的粗糙度，位置度等要求不断提高，普通机床很难达到，那么就需要在数控机床完成。 下面以数控车削加工的典型零件-盘套类零件，铣削为主的箱体类零件为例讨论配合件的加工。 （一）数控车削的典型零件-盘套类配合件的加工 盘套类零件在机器设备中用得非常普遍，多与同属回转体零件的轴类零件配合，由于其功能不同，盘套类零件结构和尺寸有着很大的差别，但其结构仍有共同点，零件的主要表面为同轴度要求较高的内外圆表面，零件壁的厚度较薄且易变形，盘套类零件的结构一般由孔，外圆，端面，沟槽及内螺纹和外螺纹，内锥面和内型面组成。常见的有轴承套，衬套，齿轮，带轮，轴承端盖等。 盘套类零件表面精度要求除尺寸外、形状精度外，内孔一般要作为配合和装配的基准，孔的直径尺寸等级一般为IT7，精密轴套可以取IT6，孔的形状精度应控制在孔径公差内，，一些精密套筒控制在孔径的公差的二分之一到三分之一，对于长度较长的轴套零件，除了圆度要求以外，还应注内孔面的圆柱度，端面对内孔轴线的圆跳动度和垂直度，以及两端面的的平行度等要求，为了保证零件的功用和提高其耐磨性，孔的表面粗糙度值Ra1.6-0.16um,甚至更高。 以数控车加工的典型零件盘套类零件，轴承套为例，讨论配合件的数控加工。轴承套数控车削加工工艺（单件小批量生产），所用机床为CJK6240
毕业论文 题目：轴类零件数控加工工艺及编程
轴类零件数控加工工艺及编程 摘要：数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整个过程是自动进行的。数控加工的工序内容比普通机床的加工的工序内容复杂，这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序。数控机床加工程序的编制比普通机床工艺规程编制复杂，这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控加工时，这一切都无例外地都变成了固定的程序内容。正由于这个特点，促使对加工程序的正确性和合理性要求极高，不能有丝毫的差错，否则加工不出合格的零件。 关键词：轴类零件数控车削工艺设计
一、零件加工工艺分析 1.零件图分析 如图1.1所示该零件从结构上来看包括内﹑外表面：内表面主要是孔，外表面由圆柱、圆锥、顺圆弧、逆圆弧及螺纹等表面组成，其中多个直径以及宽度尺寸有较严格的尺寸精度和表面粗糙度要求，适合数控车削加工；球面Sφ48㎜的尺寸公差还兼有控制该球面形状（线轮廓）误差的作用；零件材料为45钢，该材料具有较高的强度以及较好的韧性﹑塑性；无热处理和硬度要求。 图1.1 2.工艺分析 (1)如图1.1所示内孔直径φ28,圆柱尺寸φ35﹑φ42和φ52,宽度尺寸4和3,取中值作为编程的尺寸依据。其他尺寸皆取基本尺寸作为编程尺寸依据。 (2)φ52的圆柱与φ28的孔有较高的同轴度要求,加工时必须以同一个定位基准进行加工。
(3)φ28的公差等级为IT8表面粗糙度Ra为1.6，宜采用钻→扩→铰进行加工以保证尺寸和表面粗糙度的要求。 (4)在轮廓曲线上，有三处为圆弧，其中两处为既过象限又改变进给方向的轮廓曲线，因此在加工时应进行机械间隙补偿，以保证轮廓曲线的准确性。 (5)零件中有比较大的圆弧需要进行加工，为了不使加工过程中出现过切现象选择较大副偏角的车刀进行加工。 3.编程原点选择 零件在加工中需要二次掉头装夹,从图纸上进行尺寸坐标分析,应设置两个编程原点。两个工件坐标系的编程原点均应选在零件装夹后的右端面（精加工面）,如图1.2、1.3所示。 1.2 第一次装夹工件原点 1.3 第二次装夹工件原点 二、零件毛坯选择 由图1.1可知该零件为45钢，生产类型为单件小批量生产。根据上述原始资料以及加工工艺，确定毛坯尺寸如下：该零件最大外圆直径为Ф52mm，查《机械制造工艺设计简明手册》（以下简称《工艺手

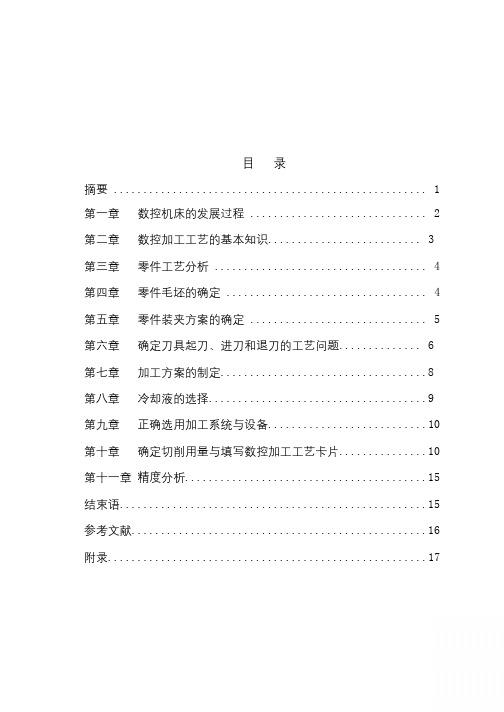

摘要.............................. ..1 第一章数控机床的发展过程……' 第一章数控加工工艺的基本知识 第三章零件工艺分析........... . (4) 第四章零件毛坯的确定......... .. (4) 第五章零件装夹方案的确定……' 第六章确定刀具起刀、进刀和退刀的工艺问题’ 第七章加工方案的制定......... (8) 第八章冷却液的选择........... (9) 第九章正确选用加工系统与设备 第十章确定切削用量与填写数控加工工艺卡片 第十章精度分析................ . (15) 结束 语.... (15) 参考文献 (16) 附录.... ..17 2 3 5 10 10
