220～500kV变电所设计
技术规程
SDJ 2—88
主编部门：华北电力设计院
批准部门：中华人民共和国能源部
执行日期：1989年10月
关于颁发《220～500kV变电所设计
技术规程》SDJ 2—88的通知
能源电规［1989］318号
为适应电力建设发展的需要，我部委托华东电力设计院对《变电所设计技术规程》SDJ2—79进行了修订，经组织审查，现批准颁发《220～500kV变电所设计技术规程》SDJ2—88，自发行之日起执行。原颁发的《变电所设计技术规程》SDJ2—79的有关内容同时停止执行。本规程的适用范围比原规程有较大改动，在国家标准《35～110kV变电所设计规范》颁发执行前，对于35kV变电所的设计，按国家标准《工业与民用35kV变电所设计规范》GBJ59—83(试行)执行；对于63～110kV变电所的设计，仍暂按《变电所设计技术规程》SDJ2—79 执行。
各单位在执行过程中如发现不妥或需要补充之处，请随时函告电力规划设计管理局及华东电力设计院。
1989年3月30日
第一章总则
第1.0.1条在变电所工程设计中必须贯彻执行国家的基本建设方针，体现社会主义的技术经济政策，统一建设标准，使变电所设计符合安全可靠、技术先进、经济合理和确保质量的要求，为此特制订本规程。
第1.0.2条变电所的设计，必须从全局利益出发，正确处理安全与经济，基本建设与生产运行，近期需要与今后发展等方面的关系，从实际出发，结合国情采用中等适用水平的建设标准，有步骤地推广国内外先进技术，并采用经试验鉴定合格的新设备、新材料、新结构。根据需要与可能，逐步提高自动化水平。
第1.0.3条本规程适用于电压为220～500kV新建变电所的设计。对扩建或改建工程的设计以及国内外联合设计的变电所均可参照执行。
第1.0.4条变电所的设计宜采用经过审定的通用设计或典型设计。
第1.0.5条变电所的设计，除应执行本规程的规定外，尚应符合现行的国家和能源部、原水利电力部颁发的有关规范和规程的规定。
第二章所址选择
第2.0.1条变电所的选址工作应根据电力系统设计的网络结构、负荷分布、城建规划、土地征用、出线走廊、交通运输、水文地质、环境影响、地震烈度和职工生活方便等因素综合考虑。通过全面的技术经济比较和经济效益分析，选择最佳方案。

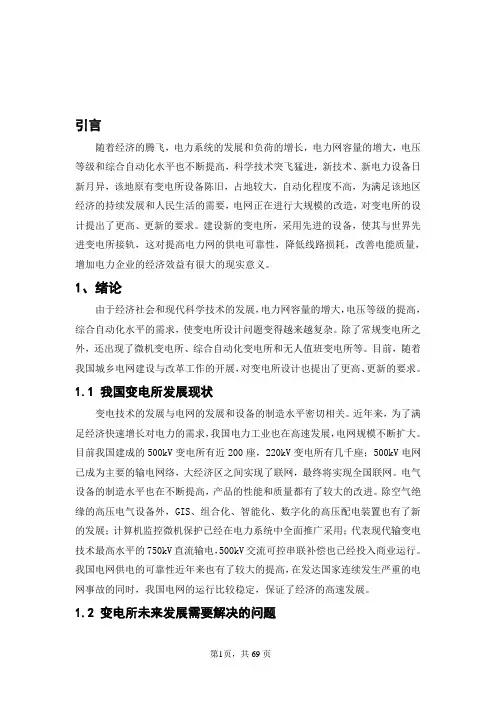

引言 随着经济的腾飞，电力系统的发展和负荷的增长，电力网容量的增大，电压等级和综合自动化水平也不断提高，科学技术突飞猛进，新技术、新电力设备日新月异，该地原有变电所设备旧，占地较大，自动化程度不高，为满足该地区经济的持续发展和人民生活的需要，电网正在进行大规模的改造，对变电所的设计提出了更高、更新的要求。建设新的变电所，采用先进的设备，使其与世界先进变电所接轨，这对提高电力网的供电可靠性，降低线路损耗，改善电能质量，增加电力企业的经济效益有很大的现实意义。 1、绪论 由于经济社会和现代科学技术的发展，电力网容量的增大，电压等级的提高，综合自动化水平的需求，使变电所设计问题变得越来越复杂。除了常规变电所之外，还出现了微机变电所、综合自动化变电所和无人值班变电所等。目前，随着我国城乡电网建设与改革工作的开展，对变电所设计也提出了更高、更新的要求。 1.1 我国变电所发展现状 变电技术的发展与电网的发展和设备的制造水平密切相关。近年来，为了满足经济快速增长对电力的需求，我国电力工业也在高速发展，电网规模不断扩大。目前我国建成的500kV变电所有近200座，220kV变电所有几千座；500kV电网已成为主要的输电网络，大经济区之间实现了联网，最终将实现全国联网。电气设备的制造水平也在不断提高，产品的性能和质量都有了较大的改进。除空气绝缘的高压电气设备外，GIS、组合化、智能化、数字化的高压配电装置也有了新的发展；计算机监控微机保护已经在电力系统中全面推广采用；代表现代输变电技术最高水平的750kV直流输电，500kV交流可控串联补偿也已经投入商业运行。
