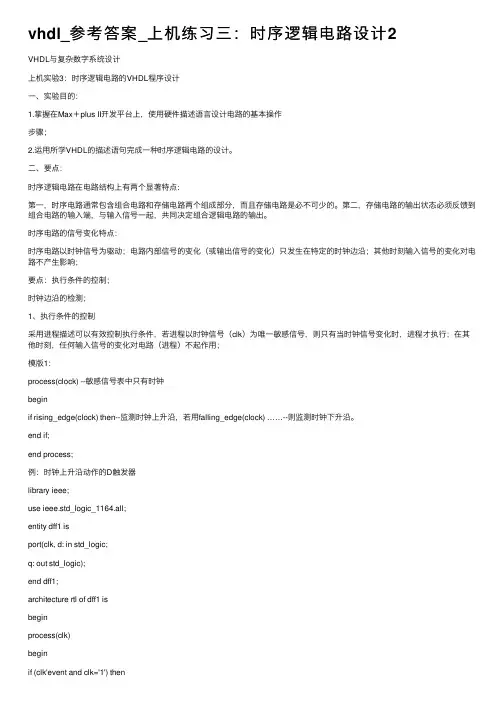

VHDL与复杂数字系统设计
上机实验3：时序逻辑电路的VHDL程序设计
一、实验目的：
1.掌握在Max＋plus II开发平台上，使用硬件描述语言设计电路的基本操作
步骤；
2.运用所学VHDL的描述语句完成一种时序逻辑电路的设计。
二、要点：
时序逻辑电路在电路结构上有两个显著特点:
第一，时序电路通常包含组合电路和存储电路两个组成部分，而且存储电路是必不可少的。第二，存储电路的输出状态必须反馈到组合电路的输入端，与输入信号一起，共同决定组合逻辑电路的输出。
时序电路的信号变化特点：
时序电路以时钟信号为驱动；电路内部信号的变化（或输出信号的变化）只发生在特定的时钟边沿；其他时刻输入信号的变化对电路不产生影响；
要点：执行条件的控制；
时钟边沿的检测；
1、执行条件的控制
采用进程描述可以有效控制执行条件，若进程以时钟信号（clk）为唯一敏感信号，则只有当时钟信号变化时，进程才执行；在其他时刻，任何输入信号的变化对电路（进程）不起作用；
模版1：
process(clock) --敏感信号表中只有时钟
begin
if rising_edge(clock) then--监测时钟上升沿，若用falling_edge(clock) ……--则监测时钟下升沿。
end if;
end process;
例：时钟上升沿动作的D触发器
library ieee;
use ieee.std_logic_1164.all;
entity dff1 is
port(clk, d: in std_logic;
q: out std_logic);
end dff1;
architecture rtl of dff1 is
begin
process(clk)
begin
if (clk'event and clk='1') then
q<=d;
end if;
end process;
end rtl;
时序逻辑电路的初始状态应由复位（或清零）信号来设置，根据复位信号对时序逻辑电路复位操作的不同，可分为同步复位和异步复位。
同步复位：复位信号有效，并且在给定的时钟边沿到来时，触发器才被复位。同步复位在以时钟为敏感信号的进程中定义，且用if 语句来描述复位条件。
模版2：
process(clock) --敏感信号表中只有时钟信号
begin
if rising_edge(clock) then--监测时钟边沿
if (reset_condition) then --监测同步复位信号的电平值
signal_out<=reset_value;
else
signal_out<= signal_in;
……
end if;
end if;
end process;
异步复位：复位信号一旦有效，时序逻辑电路立即回到初始状态。为实现异步复位，进程敏感信号表中时钟信号clk、复位信号reset同时存在；用if语句描述复位条件；在elsif段描述时钟边沿的条件。
模版3：
process(clock, reset) --敏感信号表中只有时钟和复位信号
begin
if(reset_condition) then --监测异步复位信号的电平值
……
elsif rising_edge(clock) then--监测时钟上升沿，若用falling_edge(clock)……--则监测时钟下升沿。
end if;
end process;
例：异步清零D触发器
process( clk,clr )
begin
if (clr = ‘0’ ) then
q<='0';
elsif (clk'event and clk='1') then
q<=d;
end if;
end process;
注：进程的敏感信号有时也可以采用wait语句替代。
2、时钟边沿的检测
为了确保电路状态只在时钟的特定边沿（上升/下降）发生变化，需要对时钟边沿进行检测；
VHDL通常采用属性语句检测时钟边沿；
与时钟有关的属性语句：
clk'event boolean clk有变化时为true；
clk'last_value clk在变化之前的值；
例：上升沿的检测：
clk'event and clk='1' ;
clk'event and clk'last_value='0' ;
在由上升沿导致的进程执行时，上述两个表达式的值都为true；利用这种表达式构成条件语句中的关系判断，就可以保障电路状态在特定边沿变化；
三、实验任务：
从下列各题中任选一题完成。要求给出完整的VHDL语言程序，程序应包括：库和包集合说明（必要时）、实体和结构体；若使用了元件，要给出底层元件的VHDL语言描述；对程序进行编译、调试；对所设计电路进行功能仿真，给出仿真波形文件；进行适当分析。
1.设计一个D锁存器，说明它与D触发器的区别，它们的区别具体是怎样在程
序中体现的。按照如下引脚框图进行端口说明。
1) 程序
2) 仿真波形
3) 时序分析
2.设计一个16位的寄存器，带有异步清零、时钟使能控制和输出三态控制功
能。
各引脚功能如下：
CLK: 寄存器的时钟信号；
D[1..16]：输入需寄存的数据；
CLKEN: 时钟信号使能，在时钟条件满足的情况下，CLKEN为高电平时，存储数据D[1..16]；
CLR：异步清零，高电平有效；
OE：输出使能，为高电平时，寄存数据从端口Q[1..16]输出，否则，端口Q[1..16]呈高阻态。
Q[1..16]：寄存器数据输出；
1) 程序
2) 仿真波形（需反映出CLKEN、OE信号、CLR 信号对于电路状态的影响）
3) 时序分析（电路工作频率、建立保持时间、延迟时间分析）
3. 设计一个4位二进制计数器74163，它具有同步清零、同步置数、计数控制和进位输出控制功能。
各端口功能如下：
CLK：时钟信号，上升沿计数；
CLRL：同步清零端，低电平有效；
LDL：同步置位控制端，低电平有效；
ENP：与ENT同时为‘1’时，计数使能；
ENT：为‘1’时，可进行进位；
D[3..0]：计数器置数输入；
Q[3..0]：计数器状态输出；
RCO：计数器进位输出。
1) 程序
2) 仿真波形（需反映出LDL 、ENT 、ENP 、CLRL对电路状态的影响）
3) 时序分析（电路工作频率、建立保持时间、延迟时间分析）
四、参考答案：
1. D锁存器
library ieee;
use ieee.std_logic_1164.all;
entity kdlatch is
port ( d,clk: in std_logic;
q: out std_logic);
end kdlatch;
architecture beh of kdlatch is
begin
process(clk,d)
begin
if clk='1' then q<=d;
end if;
end process;
end beh;
2. 16位寄存器
library ieee;
use ieee.std_logic_1164.all;
entity kreg16 is
port ( clk,clken,oe,clr: in std_logic;
d:in std_logic_vector(1 to 16);
q: out std_logic_vector(1 to 16)); end kreg16;
architecture beh of kreg16 is
signal iq: std_logic_vector(1 to 16); begin
process ( clk,clr,oe,iq)
begin
if clr='1' then iq<=(others=>'0');
elsif clk'event and clk='1' then
if clken = '1' then iq<=d;
end if;
end if ;
if oe='1' then q <= iq;
else q<=(others=>'Z');
end if;
end process ;
end beh;
3. 4位二进制计数器74163
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity k74163 is
port ( clk, clrl, ldl, enp, ent: in std_logic;
d: in std_logic_vector(3 downto 0);
q: out std_logic_vector(3 downto 0);
rco: out std_logic );
end k74163;
architecture beh of k74163 is
signal iq: std_logic_vector(3 downto 0); begin
process (clk, ent)
begin
if clk'event and clk='1' then
if clrl='0' then iq<= (others=>'0');
elsif ldl='0' then iq<=d;
elsif (ent and enp)='1' then iq<=iq+1;
end if;
end if;
if (iq=15) and (ent='1') then rco<='1';
else rco<='0';
end if;
q<=iq;
end process;
end beh;
