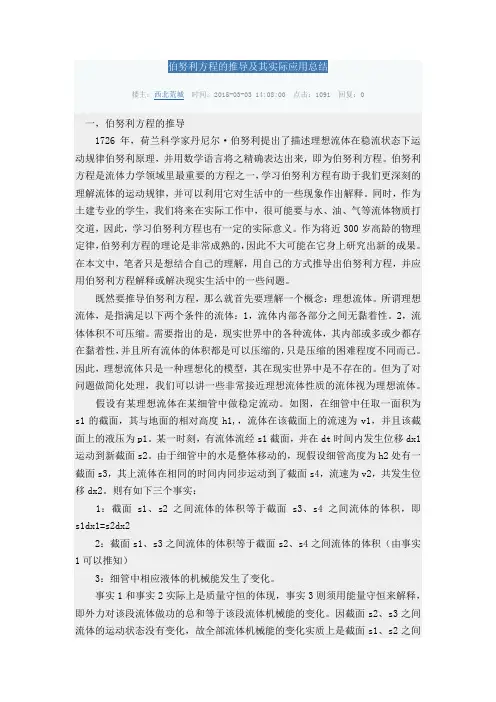

一，伯努利方程的推导
1726年，荷兰科学家丹尼尔·伯努利提出了描述理想流体在稳流状态下运动规律伯努利原理，并用数学语言将之精确表达出来，即为伯努利方程。伯努利方程是流体力学领域里最重要的方程之一，学习伯努利方程有助于我们更深刻的理解流体的运动规律，并可以利用它对生活中的一些现象作出解释。同时，作为土建专业的学生，我们将来在实际工作中，很可能要与水、油、气等流体物质打交道，因此，学习伯努利方程也有一定的实际意义。作为将近300岁高龄的物理定律，伯努利方程的理论是非常成熟的，因此不大可能在它身上研究出新的成果。在本文中，笔者只是想结合自己的理解，用自己的方式推导出伯努利方程，并应用伯努利方程解释或解决现实生活中的一些问题。
既然要推导伯努利方程，那么就首先要理解一个概念：理想流体。所谓理想流体，是指满足以下两个条件的流体：1，流体内部各部分之间无黏着性。2，流体体积不可压缩。需要指出的是，现实世界中的各种流体，其内部或多或少都存在黏着性，并且所有流体的体积都是可以压缩的，只是压缩的困难程度不同而已。因此，理想流体只是一种理想化的模型，其在现实世界中是不存在的。但为了对问题做简化处理，我们可以讲一些非常接近理想流体性质的流体视为理想流体。
假设有某理想流体在某细管中做稳定流动。如图，在细管中任取一面积为s1的截面，其与地面的相对高度h1,，流体在该截面上的流速为v1，并且该截面上的液压为p1。某一时刻，有流体流经s1截面，并在dt时间内发生位移dx1运动到新截面s2。由于细管中的水是整体移动的，现假设细管高度为h2处有一截面s3，其上流体在相同的时间内同步运动到了截面s4，流速为v2，共发生位移dx2。则有如下三个事实：
1：截面s1、s2之间流体的体积等于截面s3、s4之间流体的体积，即s1dx1=s2dx2
2：截面s1、s3之间流体的体积等于截面s2、s4之间流体的体积（由事实1可以推知）
3：细管中相应液体的机械能发生了变化。
事实1和事实2实际上是质量守恒的体现，事实3则须用能量守恒来解释，即外力对该段流体做功的总和等于该段流体机械能的变化。因截面s2、s3之间流体的运动状态没有变化，故全部流体机械能的变化实质上是截面s1、s2之间
流体和截面s3、s4之间流体的机械能之差。
因此，根据能量守恒得：
W总=?ρs１dx１v１2+ρs１dx１gh１-(?ρs２dx２v２2+ρs２dx２gh２) （ρ为该流体密度）
W总=p１s１dx１-p２s２dx２
联合两式得：
p２s２v2dt-p１s１v１dt =?ρs２dx２v２2+ρs２dx２gh２-（?ρs１dx１v １2+ρs１dx１gh１）
又有质量守恒：
s1dx1=s2v2dt= s1dx1=s2dx2
故左右两边可以同时消去质量：
p１- p２= ?ρv２2 +ρs２gh２- ?ρv１2-ρgh１
移向整理即得伯努利方程的标准形式：
p１+ ?ρv１2+ρgh１= p２+?ρv２2 +ρs２gh２
由于我们的截面是任意取的，所以这个规律对于细管中的任意两截面都是成立的，因此可以做一推广。即有对于细管中的任意截面，都有：
P+ ?ρv2+ρgh=c
其中c是一个与流体种类和该流体运动状态有关的常量。
推导完毕
二，伯努利方程的实际应用
1,飞机飞行的升力力从何而来？已知空气密度ρ，飞机背部气流速度v2和腹部气流速度v1，求飞机腹部和背部的压强差Δp。
在极短的时间内，飞机的高度h可以视为常数，故飞机背部和腹部的压强都只与气流速度有关。而飞机一般都是背部弯曲，腹部平坦，致使背部气流速度大于腹部气流速度，由伯努利方程可知，腹部向上的压强大于背部向下的压强，故飞机可以克服重力起飞并飞行。利用伯努利方程代入计算可得：Δp= ?ρv22-?ρv12
2,航行中的的两船为何不能靠的太近？
船在航行中之所以能保持平衡而不侧翻，是因为船两侧的压强等大反向，相互抵消的缘故。如果两船靠的太近，则夹在两船之间的水会在两船的作用下运动，致使船外侧压力大而内侧压力小，可能导致两船同时向中间侧翻，发生安全事故。故两艘航行中的船不能靠的太近。
３，风速太大会导致人呼吸困难吗？
会。当人们在荡秋千或者站在风口时，常会感到呼吸有略微的“困难”，这也是由于外部气流过大，导致外界压强略微降低，进而让空气进入人体肺部变得困难。
4，现有一批生产质量不同的水管，欲组成一座大楼的供水系统，仅考虑物理因素，怎样排列这些水管最合理?
由伯努利方程可知，高度越大的地方压强越小，水对管壁的压力也就越小。因此，越往底部，对水管生产质量的要求越高，所以将这些水管按质量好坏由低到高连接起来最合理。
伯努利方程 流体宏观运动机械能守恒原理的数学表达式。1738年瑞士数学家D.伯努利在《水动力学──关于流体中力和运动的说明》中提出了这一方程。它可由理想流体运动方程（即欧拉方程）在定态流动条件下沿流线积分得出；也可由热力学第一定律导出。它是一维流动问题中的一个主要关系式，在分析不可压缩流体的定态流动时十分重要，常用于确定流动过程中速度和压力之间的相互关系。 方程的形式 对于不可压缩的理想流体，密度不随压力而变化，可得： Zg+2 2 u P +ρ＝常数 式中Z 为距离基准面的高度;P 为静压力;u 为流体速度;ρ为流体密度;g 为重力加速度。方程中的每一项均为单位质量流体所具有的机械能，其单位为N ·m/kg ，式中左侧三项，依次称为位能项、静压能项和动能项。方程表明三种能量可以相互转换，但总和不变。当流体在水平管道中流动时Z 不变，上式可简化为： ρ P u +22＝常数 此式表述了流速与压力之间的关系:流速大处压力小,流速小处压力大。 对于单位重量流体,取管道的1、2两截面为基准,则方程的形式成为： g u g P Z g u g P Z 2222 2 22111++=++ρρ 式中每一项均为单位重量流体的能量，具有长度的因次，三项依次称为位头、静压头和动压头（速 度头）。 对于可压缩理想流体，密度随压力而变化。若这一变化是可逆等温过程，则方程可写成下式： 121 12 22211ln 22P P P u gZ u gZ ρ++=+ 若为可逆绝热过程，方程可写为： 121 1222211ln 22P P P u gZ u gZ ρ++=+ 式中γ为定压比热容Cp 和定容比热容Cv 之比，即比热容比，也称为绝热指数。 对于粘性流体，流动截面上存在着速度分布，如用平均流速u 表达动能项，应对其乘以动能校正系数d ο。此外,还需考虑因粘性引起的流动阻力,即造成单位质量流体的机械能损失h f ， 若在流体流动过程中，单位质量流体又接受了流体输送机械所做的功W ，在这些条件下,若取处于均匀流段的两截面1和2为基准，则方程可扩充为： α值可由速度分布计算而得, 流体在圆管内作层流流动时α=2；作湍流流动时，α≈1.06。 方程的应用 伯努利方程阐明的位能、动能、静压能相互转换的原理，可用来分析计算一些实际问题，例如： ①计算流体从小孔流出的流速 设在容器中盛有液体，液面维持不变,距液面下h 处的容器壁面上开有一小孔，液体在重力作用下自小孔流出。据伯努利方程可以计算出液体由小孔流出时的平均流速为： gh Cd u 2= 式中C d 为孔流系数，其值由实验确定，约为0.61～0.62；g 为重力加速度。由上述速度及已知的小孔面积,可算出通过小孔的流量；或由这一关系，计算确定达到一定流量所必须维持的液面
根据流体运动方程P F dt V d ??+=ρ1 上式两端同时乘以速度矢量 ()V P V F V dt d ???+?=???? ??ρ 1 22 右端第二项展开—— () ()V P V P V F V dt d ???-???+?=???? ? ?ρρ1122 利用广义牛顿粘性假设张量P ，得出单位质量流体微团的动能方程 () E V div p V P div V F V dt d -+?+?=??? ? ?? ρρ1 22 右第三项是膨胀以及收缩在压力作用下引起的能量转化项（膨胀：动能增加<--内能减少） 右第四项是粘性耗散项：动能减少-->内能增加 热流量方程：用能量方程减去动能方程 反映内能变化率的热流量方程 ()() dt dq V P div V F V T c dt d +?+?=+ ρυ12/2 () E V div p V P div V F V dt d -+?+?=???? ? ? ρρ122 得到 ()()E V div p T c dt d dt dq dt dq E V div p T c dt d -+=++-= ρ ρυυ / 对于理想流体，热流量方程简化为： ()V d i v p T c dt d dt dq ρυ+= 这就是通常在大气科学中所用的“热力学第一定律”的形式。 由动能方程推导伯努利方程： 对于理想流体，动能方程简化为：() V div p V P div V F V dt d ρρ+?+?=??? ? ??122无热流量项。 又因为() V pdiv p V z pw y pv x pu V P div -??-=??? ???++-=???????)()()(故最终理想流体的动能方 程可以写成： p V V F V dt d ??-?=???? ? ?ρ 22 【理想流体动能的变化，仅仅是由质量力和压力梯度力对流体微团作功造成的，而与热能不 发生任何转换。】 假设质量力是有势力，且质量力位势为Φ，即满足：Φ-?=F 考虑Φ为一定常场，则有： dt d V V F Φ- =Φ??-=?
第一章 流体流动 【例1-1】 已知硫酸与水的密度分别为1830kg/m 3与998kg/m 3，试求含硫酸为60%（质量）的硫酸水溶液的密度为若干。 解：根据式1-4 9984.018306.01+= m ρ =（3.28+4.01）10-4=7.29×10-4 ρm =1372kg/m 3 【例1-2】 已知干空气的组成为：O 221%、N 278%和Ar1%（均为体积%），试求干空气在压力为9.81×104Pa 及温度为100℃时的密度。 解：首先将摄氏度换算成开尔文 100℃=273+100=373K 再求干空气的平均摩尔质量 M m =32×0.21+28×0.78+39.9×0.01 =28.96kg/m 3 根据式1-3a 气体的平均密度为： 3k g /m 916.0373314.896.281081.9=???=m ρ 【例1-3 】 本题附图所示的开口容器内盛有油和水。油层高度h 1=0.7m 、密度ρ1=800kg/m 3，水层高度h 2=0.6m 、密度ρ2=1000kg/m 3。 （1）判断下列两关系是否成立，即 p A =p'A p B =p'B （2）计算水在玻璃管内的高度h 。 解：（1）判断题给两关系式是否成立 p A =p'A 的关系成立。因A 与A '两点在静止的连通着的同一流体内，并在同一水平面上。所以截面A-A'称为等压面。 p B =p'B 的关系不能成立。因B 及B '两点虽在静止流体的同一水平面上，但不是连通着的同一种流体，即截面B-B '不是等压面。 （2）计算玻璃管内水的高度h 由上面讨论知，p A =p'A ，而p A =p'A 都可以用流体静力学基本方程式计算，即 p A =p a +ρ1gh 1+ρ2gh 2 p A '=p a +ρ2gh 于是 p a +ρ1gh 1+ρ2gh 2=p a +ρ2gh 简化上式并将已知值代入，得 800×0.7+1000×0.6=1000h 解得 h =1.16m 【例1-4】 如本题附图所示，在异径水平管段两截面（1-1'、2-2’）连一倒置U 管压差计，

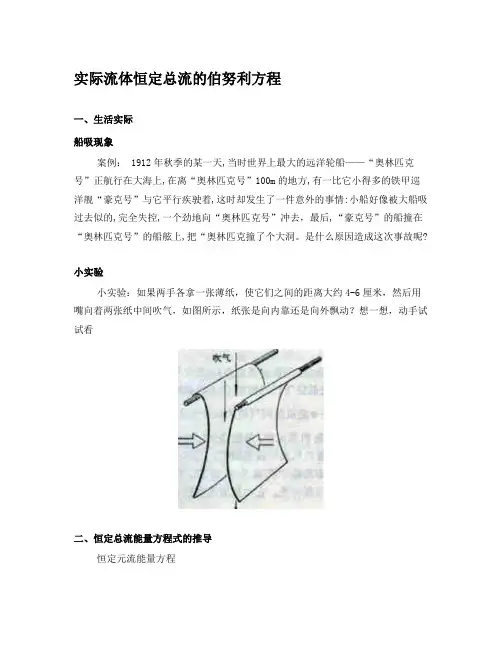

公式及意义 由于气流的密度同外部空气的密度是相同的数量级，在用相对压强进行计算时，需要考虑外部大气压在不同高度的差值。下面为气流伯努利方程： 气流的密度为ρ，外部空气的密度为ρa，p1、p2为1-1、2-1断面上的静压，ρυ1^2/2、ρυ2^2/2是动压， （ρa-ρ）g是单位体积气体所受的有效浮力，（z2-z1）是气体沿浮力方向升高的距离，（ρa-ρ）g（z2-z1）是1-1断面相对于2-2断面单位体积气体的位能（称为位压），pw是压强损失。 当气流的密度与外界空气的密度相同时或两计算点的高度相同时，上式可以简化为：其中静压和动压之和称为总压。 当气流的密度远大于外界空气的密度时，此时相当于液体总流前一式中的ρa可忽略不计，认为各点的当地大气压相同，可以简化为： 注意事项 （1）动能修正系数 动能修正系数α为实际动能与按平均速度计算的动能的比值，α值反映了断面速度分布的不均匀程度。由于气体的动力黏度值较小，过流断面速度梯度小，实际的气流运动的速度分布比较均匀，接近于断面平均流速。所以，气体运动中的动能修正系数常常取1.0。 （2）气流能量方程应采用压强量纲 能量方程用于液体时，因液体中水头概念很直观具体，采用长度量纲很方便。但是气体流动则不同，由于气体重度γ很小，压强一般比较大，水头概念不明确。所以一般采用压强量纲。 （3）气流能量方程应采用绝对压强 其原因是：方程中两个过流断面之间的高差比较大时，由于不同高度大气压强不同，而导致两断面相对压强的起算基准不同。因此，将总流能量方程的两端，直接代入该断面处得相对压强值进行计算，必定会产生误差。 有能量输入或输出的伯努利方程 总流伯努利方程是在两过流断面间除水头损失之外，再无能量输入或输出的条件下导出的。当两过流断面间有水泵、风机或水轮机等流体机械时，则存在机械能的输入或输出。在这种情况下，根据能量守恒原理，计入单位重量流体流经流体机械获得或失去的机械能Hm，总流能量方程便扩展为有能量输入或输出的伯努利方程: 两断面间有分流或汇流的伯努利方程 恒定总流的伯努利方程是在两过流断面间无分流或汇流的条件下导出的，而实际的输水、供气管道，沿程大多都有分流或汇流。在这种情况下应用上下游断面之间全部重量流体的能量守恒原理写出能量方程。 非恒定总流伯努利方程 以上的总流的伯努利方程都是恒定总流，下面补充非恒定总流的伯努利方程。
伯努利方程的原理及其应用 摘要：伯努利方程是瑞士物理学家伯努利提出来的，是理想流体做稳定流动时的基本方程，是流体定常流动的动力学方程，意为流体在忽略粘性损失的流动中，流线上任意两点的压力势能、动能与位势能之和保持不变。伯努利方程对于确定流体内部各处的压力和流速有很大意义，在水利、造船、航空等部门有着广泛的应用。 关键词：伯努利方程发展和原理应用 1.伯努利方程的发展及其原理： 伯努利方程是瑞士物理学家伯努利提出来的，是理想流体做稳定流动时的基本方程，流体定常流动的动力学方程，意为流体在忽略粘性损失的流动中，流线上任意两点的压力势能、动能与位势能之和保持不变。对于确定流体内部各处的压力和流速有很大意义，在水利、造船、航空等部门有着广泛的应用。伯努利方程的原理，要用到无黏性流体的运动微分方程。 无黏性流体的运动微分方程： 无黏性元流的伯努利方程： 实际恒定总流的伯努利方程： z1++=z2+++h w
总流伯努利方程的物理意义和几何意义： Z----总流过流断面上某点（所取计算点）单位重量流体的位能，位置高度或高度水头； ----总流过流断面上某点（所取计算点）单位重量流体的压能，测压管高度或压强水头； ----总流过流断面上单位重量流体的平均动能，平均流速高度或速度水头； hw----总流两端面间单位重量流体平均的机械能损失。 总流伯努利方程的应用条件：（1）恒定流；（2）不可压缩流体；（3）质量力只有重力；（4）所选取的两过水断面必须是渐变流断面，但两过水断面间可以是急变流。（5）总流的流量沿程不变。（6）两过水断面间除了水头损失以外，总流没有能量的输入或输出。（7）式中各项均为单位重流体的平均能（比能），对流体总重的能量方程应各项乘以ρgQ。 2.伯努利方程的应用: 伯努利方程在工程中的应用极其广泛，下面介绍几个典型的例子：
