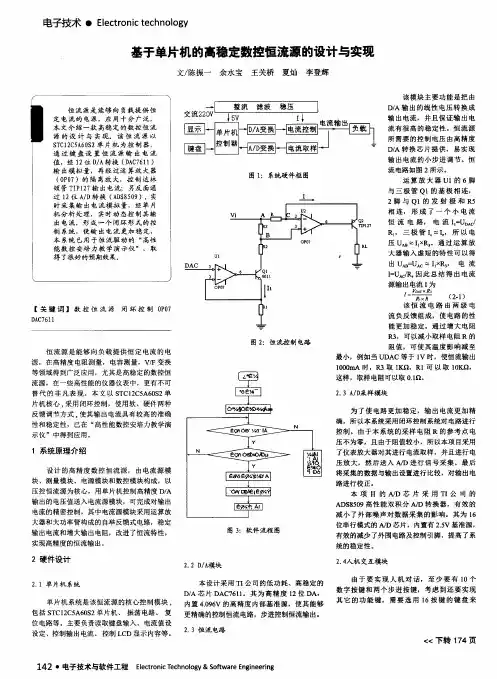

高精度数控恒流源设计与实验作者：余金栋
来源：《数字技术与应用》2020年第03期
数控直流电流源
三、评分标准 四、说明 1、需留出输出电流和电压测量端子； 2、输出电流可用高精度电流表测量；如果没有高精度电流表，可在采样 电阻上测量电压换算成电流； 3、纹波电流的测量可用低频毫伏表测量输出纹波电压，换算成纹波电流。
数控直流恒流源的设计与制作 发表日期：2006年5月1日出处：本站原创【编辑录入：zouwenkun】 指导老师:王贵恩博士制作人:彭浦能、梁星燎、林小涛 《数控直流恒流源》《数控恒流源获奖证书》 摘要：本系统以直流电流源为核心，AT89S52单片机为主控制器，通过键盘来设置直流电源的输出电流，设置步进等级可达1mA，并可由数码管显示电流设定值和实际输出电流值。本系统由单片机程控设定数字信号，经过D/A转换器
编号 毕业设计 （2013 届本科） 题目：数控恒流源的设计与制作 学院：物理与机电工程学院 专业：电子信息科学与技术 作者姓名： 指导教师：职称： 完成日期：2013 年月日 二〇一三年六月
目录 河西学院本科生毕业论文（设计）诚信声明 (1) 河西学院本科生毕业论文（设计）开题报告 (2) 摘要 (5) Abstract (5) 1 绪论 (6) 1.1恒流源的意义及研究价值 (6) 1.2恒流源的发展历程 (6) 1.2.1 电真空器件恒流源的诞生 (6) 1.2.2 晶体管恒流源的产生和分类 (6) 1.2.3 集成电路恒流源的出现和种类 (6) 1.3数控恒流源的研究现状和发展趋势 (7) 2 系统设计 (8) 2.1设计要求 (8) 2.1.1 题目要求 (8) 2.2 总体设计方案 (8) 2.2.1 设计思路 (8) 2.2.2 方案论证与比较 (8) 2.2.3 系统组成 (11) 3 单元电路设计 (11) 3.1 单片机控制电路 (11) 3.2 A/D接口电路 (12) 3.3 D/A接口电路 (13) 3.4 恒流源电路 (13) 3.5 LCD显示电路 (14) 3.6 系统电源电路 (15) 4 软件设计 (16) 4.1主程序 (16) 4.2时基中断服务子程序 (17) 4.3 A/D转换程序 (18) 5 系统的抗干扰设计 (18) 5.1 硬件抗干扰设计 (18) 5.2 软件抗干扰设计 (18) 6 系统测试 (19) 6.1 数控恒流源实物图 (19) 6.2 测试使用的仪器 (19) 6.3 测试方法 (19) 6.4 测试数据及结果分析 (19) 7 结束语 (22) 参考文献 (23) 致谢 (24) 附录 (25) 河西学院本科生毕业论文（设计）题目审批表 (32)
大电流恒流源放电回路及其分析李冬梅（茂名学院计算机与电子信息学院） 摘要：在经济飞速发展的今天，各种大容量可高倍率放电的电池的需求量越来越多，在使用前，都需要放电测试，而通常的测试设备电流值太小，如何实现大电流恒流放电，同时又经济、安全、可靠，大电流和小电流放电对电路的要求差别很大，放电回路需要重点考虑。本文针对大电流恒流放电回路进行设计，并对其实际问题进行分析。 关键词：恒流源放电 0引言 随着电池使用的迅速增长，对电池产业化生产及产品质量提出了更高的要求。在电子信息时代，对移动电源的需求快速增长，对高容量、大电流工作的电池的需求越来越大。特殊的大容量可高倍率放电的电池的使用也越来越多。因此电池厂也就需要大电流的电池检测设备。本文根据电池的特点，设计了放电电流可达50A的放电电路。此电路经济、实用，简单、安全、可靠。 1恒流放电机理 此电路需要实现的功能是可以稳定的恒流，放电电流范围：1A～50A分200mA级可设置。要实现这两个功能，其组成部分应该有控制回路和放电回路两部分构成。 1.1控制回路放电的方式为恒流放电，根据需要设置电流，根据需要送来的控制数据，对电池放电进行实时控制。电流值从1A到50A可调。要实现50A这么大的电流，考虑管子的选取以及散热的需求，一路放电回路很难实现，因此采用两路并联的放电回路实现，要控制这两路并联的回路，根据显示要求电流并不需要连续可调，可以采用数字电位器9312提供可控的电位给放电回路。 此电路实现的功能是可以稳定的恒流，放电电流范围：1A～50A 分200mA级可设置。要实现这两个功能，其组成部分应该有控制回路和放电回路两部分构成。 如图所示，根据实际需要的设定，控制数字电位器9312向运放TL062提供需要的电位。实现放电电流分级设置，每级为200mA。 1.2恒流放电回路如果恒流放电时的电流不够稳定，对电池的测试有影响，因此恒流源电路采用负反馈恒流源电路，如图所示，由运算放大器、基准电压源和大电流MOS管负载组成，它的电流由基准电压决定，运放电路工作在负反馈放大状态[1]。MOS管工作在放大区。根据需要对电流值进行预制，采用合适的处理器输出相应的数字信号，通过数字电位器的基准电压，压控恒流源输出相应的电流，压控恒流源时闭环负反馈系统，实现恒流，电流需要采样后经A/D转换反馈到处理器，处理器根据反馈信号调整控制信号[2]。使用此种负反馈，实际测试时，放电电流测量准确度可达：±（0.5FS+0.3RD）%，实际电流表读数与显示测量小数点后一位有效数字相同。 此压控恒流源电路采用双运放和两个独立控制的MOS管组成，电流大小由运放的同相输入端决定，因电流较大故采用两组独立工作的电路。在多个电池同时放电时，采用循环采样的方式，采样电池两端的工作电压和两路放电电阻上的电压；电流采用计算的方法获得，采样放电电阻的电压，电流由电压和电阻计算得到，由于电阻的值不一定很一致，可以采用软件校准。采样完成后将数据送回主控制板后对电流进行实时控制。经实验验证，此电路稳定性很好，在50A电流放电时每路的电流都很稳定。 MOS管采用IRF3710，IRF3710参数：R DS(ON)=0.025I D=57A，V GS：±20V[3]。只要采取足够的散热措施，IRF3710完全可以满足需要。要在短时间将电池能量释放出来，对散热设备的设计需要充分考虑。MOS管与散热器之间可以采用导热绝缘的钢片，因为此电路是大电流放电，会在短时间内将电池能量以热能的形式释放，因此在使用时还需要考虑采用风扇散热。 在进行采样设计时，要考虑到两路电路很难做到完全对称，电流采样采用两路分别采样，在10A以下，单路导通，10A以上，两路同时导通。由于电流很大，不能直接采样，需要接采样电阻R13和R28，放电回路的R1和R30的阻值很小，在62mΩ左右，采用鏮铜丝做成，由于此部分不能做到完全一致，因此计算的电流不准，这方面需要通过软件校准。通过软件校准后，工作情况良好，达到实际需要和精度要求。 2结语 此回路采用两个数字电位器实现对放电电流的控制，采用压控恒流源负反馈电路实现大电流放电功能。使用并联回路，如果需要更大电流时，可以再并联恒流源回路。在控制过程中采用需要的处理器，合理设计接口电路和解决散热问题，就可以使用在各种大电流放电的电池检测设备中。 参考文献： [1]崔玉文，艾学忠，杨潇.实用恒流源电路设计[J].电子测量技术.2002年第五期：25-26. [2]李婷婷，李洪波.数控大功率精密恒流源设计[J].通信电源技术.2006年9月.第23卷第5期：35-37. [3]https://www.doczj.com/doc/8c18661927.html,. 至少6头，多至60头以上，随着灌装头数的增加，灌装能力也不断提高，虽然灌装机的头数有多有少，但其基本工作原理是一样的。灌装阀是储液箱、气室(充气室、排气室、真空室等)和灌装容器三者之间的流体通路开关，根据灌装工艺要求，能依次对有关通路进行切换。 2.4真空系统是由真空泵、空气过虑装置和电气控制系统组成。该系统直接影响灌装速度和精度。本机选用了进口真空泵(水环式真空泵)，确保了真空系统的可靠性。 真空泵由变频器控制，同时，真空表可随时反映灌装时的真空度，并可通过阀门控制量的大小，待真空泵的负压值达到所需值后，一般真空度保持在0.01~0.06Mpa之间，按下变频器面板上的按钮，灌装机开始转动。 参考文献： [1]刘姗姗，宋秋红.屋顶包饮品纸盒灌装机气动理盖机构的设计研究[J].食品工业.2007.05. [1]Liu Shanshan,Song Qiuhong.Resarch&Development For Spout Applicator of Gable Top Beverage Filler[J].The Food Industry,2007,05. [2]丁毅，贾向丽，李国志.基于ADAMS的润滑脂灌装机的设计[J].包装与食品机械.2007.06. [2]DING Yi,JIA Xiang-li,LI Guo-zhi.The Design of Lubricate Grease Fill Machine Based on ADAMS[J].Packaging and Food Machinery, 2007,06. 图1恒流源放电电路 （上接第255页） 实用科技 256
（数控加工）数控恒流源系统 设计
毕业设计 题目: 学院名称：班级：学生姓名：学号：指导教师：教师职称：
20 年06月13

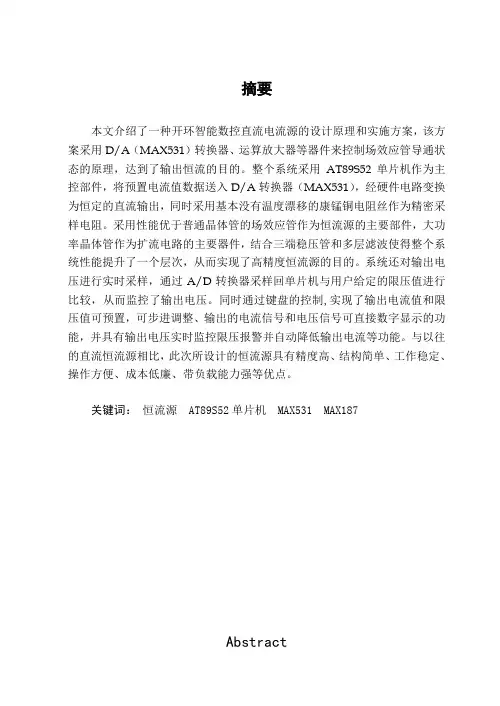

一：概述 1.1选题背景和意义 电源为保障系统的安全性与稳定性都起到有至关重要的作用，本篇我们主要研究恒流源。而恒流电源由于它体积特别小、损耗相对低、而效率较高、还有它简洁的电路都比较受欢迎，在我们平时用的计算机设备、通信设备，仪器仪表上面，还有航空航天上面通信设备等都需要恒流源系统。近年来电子信息的产业是发展相当快的，恒流电源也更多的被运用到我们生活中，因此，对恒流电源的研究就显得更有意义以及价值。 数控恒流源技术是一种对实践性要求很高的工程技术，它存在与各个行业中，我们在日常会经常看到。电源技术还和电气电子、控制理论等一些其它科学领域相互交叉融合，促进了现在信息技术和电源技术的发展。这也预示着在系统上面对电源技术的要求更高。普通的电源系统在工作时候容易产生误差，这样会对整个系统的精确度产生影响，更严重的是会带来很多严重的后果。世界各国为了解决这个问题便对电源产品制定了不同要求和一系列产品精度标准，只要达到要求达到标准后才可以进入市场。经济全球化的发展让电源产品流通更加方便，但是必须满足国际标准才可以有通行证。数控电源发展的比较晚，从八十年代才开始，那个时候电力电子的理论就开始建立。电力电子理论为今后的电源产品的发展奠定了很好的理论基础，随之，数控电流源技术得到了快速蓬勃的发展。但是市场上的很多产品还是输出精度低，带负载能力较差，体积相对大等缺点。当然这也给了数控电流源的发展指明方向就是不断完善上面的缺点不足。数控直流电流源对精度的要求会越来越高。单片机，新的控制理论，这些都为精确数控电源的发展提供基础。从组成上，数控电流源分为器件、主电路和控制电路三部分。
6种最常用恒流源电路的分析与比较 恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源，也需要输入阻抗为无限大的恒流源，以下是几种单极性恒流电路： 类型1： 特征：使用运放，高精度 输出电流：Iout=Vref/Rs 类型2： 特征：使用并联稳压器，简单且高精度 输出电流：Iout=Vref/Rs 检测电压：根据Vref不同（1.25V或2.5V）
类型3： 特征：使用晶体管，简单，低精度 输出电流：Iout=Vbe/Rs 检测电压：约0.6V 类型4： 特征：减少类型3的Vbe的温度变化，低、中等精度，低电压检测输出电流：Iout=Vref/Rs 检测电压：约0.1V～0.6V
类型5： 特征：使用JEFT，超低噪声 输出电流：由JEFT决定 检测电压：与JEFT有关 其中类型1为基本电路，工作时，输入电压Vref与输出电流成比例的检测电压Vs(Vs=Rs×Iout)相等，如图5所示， 图5 注：Is=IB+Iout=Iout(1+1/h FE)其中1/h FE为误差
若输出级使用晶体管则电流检测时会产生基极电流分量这一误差，当这种情况不允许时，可采用图6所示那样采用FET管 图6 Is=Iout-I G 类型2，这是使用运放与Vref（2.5V）一体化的并联稳压器电路，由于这种电路的Vref高达2.5V，所以电源利用范围较窄 类型3，这是用晶体管代替运放的电路，由于使用晶体管的Vbe（约0.6V）替代Vref的电路，因此，Vbe 的温度变化毫无改变地呈现在输出中，从而的不到期望的精度 类型4，这是利用对管补偿Vbe随温度变化的电路，由于检测电压也低于0.1V左右，应此，电源利用范围很宽 类型5，这是利用J-FET的电路，改变R gs可使输出电流达到漏极饱和电流I DSS，由于噪声也很小，因此，在噪声成为问题时使用这种电路也有一定价值，在该电路中不接R GS，则电流值变成I DSS，这样，J-FET 接成二极管形式就变成了“恒流二极管” 以上电路都是电流吸收型电路，但除了类型2以外，若改变Vref极性与使用的半导体元件，则可以变成电流吐出型电路。

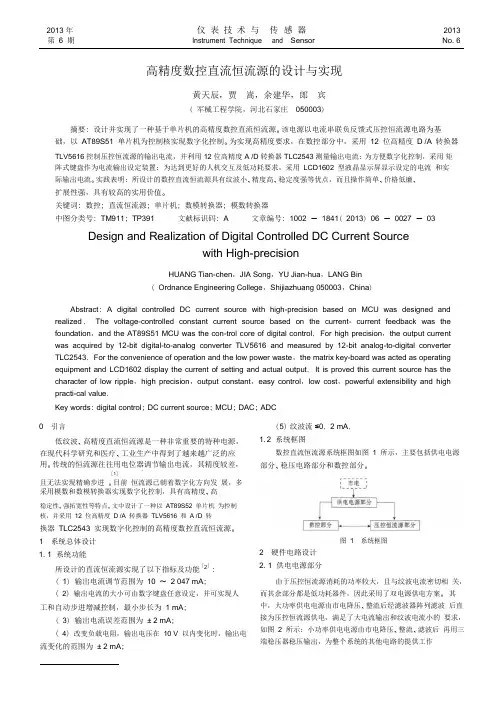

１ 引言 “高精度数控直流电流源”是２００５年全国大学生电子设计大赛的题目。由于题目的要求指标比较高，用普通的模拟直流电流源无法满足，我们构造了以单片机８９ｃ５１为中心控制器的直流电流源系统。因此在要求输出范围不变的前提下，将其他指标提高了近十倍。 ２ 电源系统框架 本文在文献［１￣３］的基础上构造电源系统框架；该系统由单片机数据处理模块、Ａ／Ｄ数据输入模块、Ｄ／Ａ输出模块、恒流源模块及键盘和显示模块（ＬＣＤ）等几部分组成，如图１所示。其中单片机最小系统实现了主要的数控功能， 是本控制电路的核心，由它来控制输出电流值，并 控制步进调节。控制电路的采样信号和控制信号传输通道分别用ＡＤＣ７１３５和ＡＤ７５４１Ａ来实现。３ 硬件电路 ３．１单片机的最小系统 本系统使用的最小系统板是以８９ｃ５１单片机［４］ 为内核，并且具有良好的扩展性。ＣＰＵ接有１１．０５９２ＭＨＺ的晶振，ｘ５０４５看门狗电路［４］，７４ｌｓ３７３锁存电路、７４ｌｓ１３８译码电路以及按键、显示器件、ＡＤＣ７１３５电路板插槽并用８２５５［５］外扩了Ｉ／Ｏ接口［６］。如图２所示。 本系统中通过８２５５外扩了ＰＡ，ＰＢ，ＰＣ共２４个Ｉ／Ｏ口，以便作为系统的输入输出通道。用 ７４ｌｓ１３８的输出作为各个芯片的译码选择端， 除最小系统中使用的Ｙ２外，其余可供其它扩展使用。３．２电流源电路 本系统的电流源电路是一闭环控制电路［７］，根据采样信号与设定值的偏差放大处理实现自校正， 从而使输出电流更稳定，可控性更高，如图３所示。 ３．３ＡＤＣＩＣＬ７１３５信号采集电路 ＩＣＬ７１３５具有低噪音、 无需外部其他器件、长期高精度数控直流电流源 王永德，赵宏才，马石岩，张召友，刘士军 （青岛理工大学自动化工程学院，山东青岛２６６０３３） 摘 要：以单片机８９ｃ５１为中心控制器构成的直流电流源，控制电路的采样信号和控制信号传输通道分别用 ＡＤＣ７１３５和ＡＤ７５４１Ａ来实现。使得控制精度达到了步进１ｍＡ，量程２０ｍＡ￣２０００ｍＡ，纹波电流≤０．２ｍＡ，远远的超过题目要求。 关键词：电流源；单片机；ＩＣＬ７１３５、ＡＤ７５４１芯片中图分类号：ＴＮ４ 文献标识码：Ａ 文章编号：１０００－７１８０（２００７）０２－０１２０－０４ ＨｉｇｈＰｒｅｃｉｓｉｏｎＤｉｇｉｔａｌＣｏｎｔｒｏｌＤＣＣｕｒｒｅｎｔＳｏｕｒｃｅ ＷＡＮＧＹｏｎｇ－ｄｅ，ＺＨＡＯＨｏｎｇ－ｃａｉ，ＭＡＳｈｉ－ｙａｎ，ＺＨＡＮＧＺｈａｏ－ｙｏｕ，ＬＩＵＳｈｉ－ｊｕｎ （ＳｃｈｏｏｌｏｆＡｕｔｏｍａｔｉｏｎ，ＱｉｎｇｄａｏＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，Ｑｉｎｇｄａｏ２６６０３３，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：ＴｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅＤＣｃｕｒｒｅｎｔｓｏｕｒｃｅｗｉｔｈｍａｉｎｃｏｎｔｏｌｌｅｒｔｈａｔｉｓｓｉｎｇｌｅ－ｃｈｉｐｃｏｍｐｕｔｅｒ８９ｃ５１．Ｔｈｅ ｔｒａｎｓｐｏｒｔｃｈａｎｎｅｌｓｏｆｓａｍｐｌｅａｎｄｃｏｎｔｒｏｌｓｉｇｎａｌｓｉｓｃｏｎｔｒｏｌｃｉｒｃｕｉｔｓ．ＴｈｅＡＤＣ７１３５ｉｓｕｓｅｄｔｏｔｈｅｓａｍｐｌｅｓｉｇｎａｌｃｉｒｃｕｉｔａｎｄＡＤ７５４１Ａｉｓｕｓｅｄｔｏｃｏｎｔｒｏｌｓｉｇｎａｌｃｉｒｃｕｉｔ．Ｔｈｅｔｅｃｈｎｉｑｕｅｉｎｄｅｘｅｓａｒｒｉｖｅｔｏｃｏｎｔｒｏｌｐｒｅｃｉｓｉｏｎｏｆｓｔｅｐ１ｍＡ，ｍｅａｓｕｒｅｒａｎｇｅｏｆ２０ｍＡ～２０００ｍＡ，ｖｅｉｎｗａｖｅｅｌｅｃｔｒｉｃｃｕｒｒｅｎｔｗｉｔｈｉｎ０．２ｍＡ．Ｔｈｅｓｅｉｎｄｅｘｅｓｈａｖｅｌａｒｇｅｌｌｙｅｘｃｅｅｄｅｄｄｅｍａｎｄｉｎｄｅｘ－ｅｓ． Ｋｅｙｗｏｒｄｓ：Ｅｌｅｃｔｒｉｃｃｕｒｒｅｎｔｐｏｗｅｒ；Ｓｉｎｇｌｅ－ｃｈｉｐｃｏｍｐｕｔｅｒ；ＩＣＬ７１３５ｃｈｉｐａｎｄＡＤ７５４１ｃｈｉｐ 收稿日期：２００６－０３－１７
数控直流恒流源设计报告 本系统以直流电流源为核心，AT89s52单片机为主控制器，通过键盘来设置直流电源的输出电流，设置步进等级可达1mA，并可由液晶显示电流设定值和实际输出电流值。本系统由单片机程控设定数字信号，经过D/A转换器（tlv5618）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电流。单片机系统还兼顾对恒流源进行实时监控，输出电流经过电流/电压转换后，通过A/D转换芯片，实时把模拟量转化为数据量，再经单片机分析处理，通过数字量形式的反馈环节，使电流更加稳定，这样构成稳定的压控电流源。实际测试结果表明，本系统能有效应用于需要高稳定度的小功率恒流源的领域 关键字 压控恒流源智能化电源闭环控制 设计任务与要求 1.1设计任务 设计并制作一个数控直流电流源。输入的交流电压220～240V,50Hz；输出的直流电压≤10V。其原理示意图1如下所示。 图1 设计任务示意图 1.2技术指标 基本要求： （1）要求电压输出范围：200～2000mA； （2）可设置并输出电流给定值，要求输出电流和给定电流的偏差的绝对值≤给定值的1%+10mA；
（3）具有“+”、“-”步进调整功能，步进≤10mA； （4）改变负载电阻，输出电压在10V以内变化时，要求输出电流的变化的绝对值≤ 输出电流的1%+10mA； （5）纹波电流≤ 2mA； （6）自制电源。 发挥部分： （1）输出电流范围为20~2000mA，步进为1mA； （2）设计、制作测量并显示输出电流的装置（可同时或交替显示电流的给定值或实测值），测量误差的绝对值≤测量值的0.1%+3个字； （3）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤ 输出电流的0.1%+1mA； （4）纹波电流≤0.2mA; （5）其他。 2．方案比较与论证 2.1.1各种方案比较与选择 方案一：采用中小规模集成电路构成的控制电路。由三段可调式集成稳压器构成的恒流源。 以W350为例，其最大的输出电流为3A，输出电压Uo′为1.2～33V。其典型的恒流源电路如图2所示。
