Android Studio中通过CMake使用NDK并编译自定义库和
添加预编译库

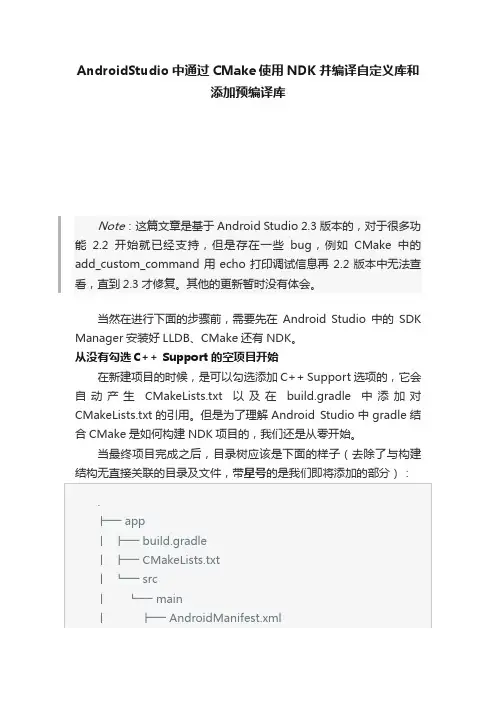

Note：这篇文章是基于Android Studio 2.3版本的，对于很多功能2.2开始就已经支持，但是存在一些bug，例如CMake中的add_custom_command用echo打印调试信息再2.2版本中无法查看，直到2.3才修复。其他的更新暂时没有体会。当然在进行下面的步骤前，需要先在Android Studio中的SDK Manager安装好LLDB、CMake还有NDK。从没有勾选C++ Support的空项目开始在新建项目的时候，是可以勾选添加C++ Support选项的，它会自动产生CMakeLists.txt以及在build.gradle中添加对CMakeLists.txt 的引用。但是为了理解Android Studio中gradle结合CMake 是如何构建NDK项目的，我们还是从零开始。当最终项目完成之后，目录树应该是下面的样子（去除了与构建结构无直接关联的目录及文件，带星号的是我们即将添加的部分）：. ├── app
│ ├── build.gradle
│ ├── CMakeLists.txt
│ └── src
│ └── main
│ ├── AndroidManifest.xml
│ ├──*cpp
│ │ ├── native-math.cpp
│ │ └── native-opencv.cpp
│ └── java
│ └── com/huang/opencvtest │ └── MainActivity.java ├──*distribution
│ ├── inclu de
│ └── libs
├──*mathlib
│ ├── build.gradle
│ ├── CMakeLists.txt
│ └── src
│ └── main
│ ├── AndroidManifest.xml
│ └── cpp
│ ├── add.cpp
│ └── add.h
├──*openCVLibrary320
│ ├── build.gradle
│ └── src
│ └── main
│ ├── AndroidManifest.xml
│ └── java/org/opencv
├── gradle.properties
├── local.properties
├── build.gradle
└── settings.gradle
我们要添加自己定义的一个简单的数学C++库，以及OpenCV4Android预编译库。首先将视图切换到Project，今后操作一直在Project视图中进行。构建的结构顶级的build.gradle在我们一般的使用下并不需要去设置，顶级的构建文件中我们仅仅需要改settings.gradle。settings.gradle 描述了这一个项目在构建的时候需要包含哪一些模块。最开始只有app模块，因此里面只有一句话include ':app'。系统在构建的时候，就会根据这句话，去寻找模块名为app的目录下面的build.gradle文件，并将其纳入构建结构树中。最终形成一课完整的构建结构树，将所有的部分联系在一起，编译成最终的Android应用。每个模块中的我们称之为局部build.gradle，在这里面，定义了该模块为application或者library或其他，一般我们考虑这两个选项。这里面定义了许多构建这个模块时要用到的参数，在后续我们添加NDK支持的时候需要往里面添加一些参数，其中对CMakeLists.txt 的路径就是在这里指定的。添加自定义的C++库mathlib创
建源文件我的项目名称为OpenCVTest，所以右键这个项目点击New->Module，然后选Android Library，输入库的名称MathLib，然后Finish，系统就会生成对应的模块，并构建好初始的目录树。系统将库命名为MathLib，但是目录树中还是小写的mathlib。这个时候系统会自动在顶级settings.gradle添加对于这个新模块的include语句。并且在模块目录下构建好了初始的build.gradle。现在我们开始创建自己的C++库，首先右键mathlib目录下的src/main，然后选择New->Directory，输入cpp并确定。这个目录就是我们要创建的库的源文件的位置。右键add，点击New->C/C++ Source File，输入add.cpp，并选中Create an associated header。在.cpp文件中定义好一个简单的加法函数，并在.h 文件中添加好对应声明。库本身的定义就到此为止。将源文件关联到构建系统中我们用CMake来构建C++库，然后CMake又要和gradle结合，在Android Studio里面协作管理C++和Java的代码。我们在模块mathlib的根目录下创建一个名为CMakeLists.txt的文件，写入
cmake_minimum_required(VERSION 3.4.1)
add_library(add SHARED
src/main/cpp/add.cpp)
set(distribution_DIR
${CMAKE_CURRENT_SOURCE_DIR}/../distribution)
set_target_properties(add PROPERTIES
LIBRARY_OUTPUT_DIRECTORY
${distribution_DIR}/libs/${ANDROID_ABI})
target_include_directories(add
PUBLIC
${CMAKE_CURRENT_SOURCE_DIR}/src/main/cpp)
#add_custom_command(TARGET add POST_BUILD
# COMMAND ${CMAKE_COMMAND} -E
# copy
${distribution_DIR}/libs/${ANDROID_ABI}/libadd.so
#
${CMAKE_LIBRARY_OUTPUT_DIRECTORY}/libadd.so
# COMMAND ${CMAKE_COMMAND} -E
# echo "output libadd.so to ${CMAKE_LIBRARY_OUTPUT_DIRECTORY}"
# COMMENT "Copying add to output directory")
上面的CMake指令就是将源文件添加，并构件为一个
Library即库，然后将创建后的libadd.so复制到项目根目录的distribution中，并最终被主模块app引用。Note：在这里需要注意的是，target_include_directories，它对创建的库设置include路径，针对目标来设置，可以避免与其他库的冲突，并且此时对自定义的库设置好了此路径后，后续导入这个库就不需要再次设置了。但对于预构建的库，就需要设置，稍后会有详细讲解。Note：这里有个问题。被注释的部分，是将libadd.so复制到
${CMAKE_LIBRARY_OUTPUT_DIRECTORY}中，被复制到这个目录的.so文件会被自动添加到.apk文件中去。但是在稍后为OpenCV的库添加的
android.sourceSets.jniLibs.srcDirs会让这个特性失效，因此这里还是注释掉，稍后统一为库设置路径，让系统复制到.apk 文件中。这个时候，CMakeLists.txt还是独立的，并没有与Android Studio的构建系统联系起来。接下来我们在模块mathlib的build.gradle中的defaultConfig{}中添加如下语句：externalNativeBuild {
cmake {
arguments
'-DANDROID_PLATFORM=android-19',
'-DANDROID_TOOLCHAIN=clang',
'-DANDROID_STL=gnustl_static'
targets 'add'
}
}
这里arguments是编译参数，而targets则是相比于
add_subdirectory更高权限的方法。一般来说可以把它删去，即默认构建所有目标。Note：之所以在defaultConfig{}中设置，是因为在Android中，有许多不同的所谓风味，即免费版和付费版等，defaultConfig{}的设置可以在不同风味中覆盖，即它是缺省设置。然后在android{}最后添加如下语句，将CMakeLists.txt关联起来。externalNativeBuild { cmake {
path 'CMakeLists.txt'
}
}
这样，我们的自定义C++库就添加完成了。在主模块中使用自定义C++库C++库已经创建好了，接下来就要在主模块中使用它了。为了使用自定义C++库，我们需要一个中间人，它从Android本身的Java程序中获取请求，然后使用我们
的C++库中的函数计算得到结果，并将数据传回Android本身的Java程序中。扮演这个角色的，也是一个C++源文件。我们在主模块app的根目录下创建一个CMakeLists.txt文件，再在src/main下创建一个目录cpp，其中再创建
native-math.cpp。CMakeLists.txt用来将主模块中包括native-math.cpp在内的主模块中的库作为一个顶级库。我们先将native-math.cpp空着，先写CMakeLists.txt。在CMakeLists.txt中写入
cmake_minimum_required(VERSION 3.4.1)
set(distribution_DIR
${CMAKE_SOURCE_DIR}/../distribution)
# set add lib
add_library(lib_add SHARED IMPORTED)
set_target_properties(lib_add PROPERTIES IMPORTED_LOCATION
${distribution_DIR}/libs/${ANDROID_ABI}/libadd.so) include_directories(lib_add
${distribution_DIR}/include)
add_library(native-math SHARED
src/main/cpp/native-math.cpp)
set_target_properties(native-math PROPERTIES
LIBRARY_OUTPUT_DIRECTORY
${distribution_DIR}/libs/${ANDROID_ABI})
target_link_libraries(native-math
android
lib_add
log)
我们将之前创建的libadd.so使用导入，指定其路径，并在这里命名为lib_add。然后使用target_link_libraries将包括默认的android在内的lib_add链接到native-math中。在模块app的局部build.gradle中，像之前一样添加好对应的语句：defaultConfig{}中：externalNativeBuild {
cmake
arguments '-DANDROID_PLATFORM=android-19',
'-DANDROID_TOOLCHAIN=clang',
'-DANDROID_STL=gnustl_static'
}
}
ndk {
abiFilters 'armeabi-v7a'
}
其中abiFilters的作用是，在生成.so库时，只生成对应结构的文件，以至于最后的.apk文件也只有对应架构的.so库。
然后在android{}中：externalNativeBuild {
cmake {
path 'CMakeLists.txt'
}
}
sourceSets {
main {
jniLibs.srcDirs = ['../distribution/libs']
}
}
其中的sourceSets.main.jniLibs.srcDirs就是指定jni库的了路径，让系统自动把.so文件复制到.apk文件中。在native-math.cpp中已经可以使用jni接口了。单独构建好mathlib之后，在native-math.cpp中把接口按照规定的格式写好即可。#include
#include
extern "C" {
jint
Java_com_huang_opencvtest_MainActivity_addFromCpp( JNIEnv *env, jobject thiz, jint a, jint b){
return add(a,b);
}
}
函数的名称按照与Android中对应的.java路径的格式来写。接着在src/main/java/*/MainActivity.java中的MainActivity 类下面，加载库，以及设置好对应的方法声明：static { System.loadLibrary("native-math");
}
private native int addFromCpp(int a, int b);
然后就可以在onCreate方法中使用这个C++库定义的函数，在Java中对应的函数了。最后别忘了在项目中添加模块的依赖关系才可以正常运行这个Android App。右键项目OpenCVTest，选择Open Module Settings。选择
app->Dependencies，添加Module dependency，选择mathlib，确定即可。然后到此完成，可以运行App了。添加OpenCV库的支持导入OpenCV进项目从OpenCV的官网将OpenCV4Android 3.2下载下来，解压到某个目录。点击Android Studio的File->New->Import Module，然后选择路径为OpenCV-android-sdk/sdk/java，确定。并在导入之后，修改build.gradle中的SDK版本。在Open Module Settings中添加模块的依赖关系，使app依赖openCVLibrary320。现在已经可以在.java文件中看得到OpenCV的自动补全了。配置OpenCV的C++预构建库把
包含文件夹OpenCV-android-sdk/sdk/native/jni/include和预构建库文件夹OpenCV-android-sdk/sdk/native/libs也复制到项目的distribution中。由于之前已经在添加C++库时修改了app的build.gradle，所以这个步骤现在不需要再执行了。由于OpenCV是预构建库，所以没有编译的过程，因此模块openCVLibrary320中不需要添加CMakeLists.txt等。我们直接在app模块中根目录下的CMakeLists.txt导入OpenCV的库即可。add_library(lib_opencv_java3 SHARED IMPORTED)
set_target_properties(lib_opencv_java3 PROPERTIES
IMPORTED_LOCATION ${distribution_DIR}/libs/${ANDROID_ABI}/libopencv_java3 .so)
include_directories(lib_opencv_java3
${distribution_DIR}/include)
需要注意的是.so使用SHARED，.a使用STATIC。Note：与上面自定义的库相对，这里是导入预构建的库，因此需要设置一下include目录，对预构建的库不能用
target_include_directories，因此在这里我们使用
include_directories来设置include目录。同样地，在这里设置好了以后，后续链接这个库的时候，就不需要再次设置这个目录了。然后先像之前C++库一样，在src/main/cpp下新
建文件native-opencv.cpp，先空着。然后在文件最后再写上以下部分：add_library(native-opencv SHARED
src/main/cpp/native-opencv.cpp)
set_target_properties(native-opencv PROPERTIES
LIBRARY_OUTPUT_DIRECTORY
${distribution_DIR}/libs/${ANDROID_ABI})
target_link_libraries(native-opencv
android
lib_opencv_java3
log)
由于我们统一将include目录设置为distribution/include，libs 目录设置为distribution/libs，因此在app的build.gradle中我们不需要再做出改动。现在就已经可以在
native-opencv.cpp中使用OpenCV的函数了。#include
#include
#include
using namespace cv;
using namespace std;
extern "C" {
void
Java_com_huang_opencvtest_MainActivity_nativeProcess Frame(JNIEnv *env, jobject thiz, jlong addrGray, jlong addrRGBA){
Mat& gray = *(Mat *) addrGray;
Mat& rgba = *(Mat *) addrRGBA;
vector v;
Ptr orb = ORB::create();
orb->detect(gray, v, cv::Mat());
for (int i = 0; i < v.size(); ++i) {
const KeyPoint& kp = v[i];
circle(rgba, Point(kp.pt.x, kp.pt.y), 10,
Scalar(255,0,0,255));
}
}
}
现在就可以在src/main/java/*/MainActivity.java中按照同样的方法，载入库，写上方法声明。最后，如下所示。static { System.loadLibrary("native-opencv");
System.loadLibrary("native-math");
}
private native int addFromCpp(int a, int b);
private native void nativeProcessFrame(long addrGray, long addrRGBA);
然后就可以继续完成整个app了。用手机检测并画出ORB 特征点具体的代码在我的GitHub仓库中。值得注意的问题在这两天自己对这篇文章所述的进行探索和尝试的过程中，也慢慢对Android Studio的结构有了更深的理解。期间也碰到了不少问题，参考了不少资料才得以解决，有些方案不是最好的，但是还是解决了问题。自己编译的libadd.so库自动加入.apk文件的问题。一开始只是按照官方的Sample，把创建好的文件放到项目根目录下的distribution中，并且在最开始接触的时候，觉得build.gradle中的sourceSets那个设置很烦，而且想纯用CMake解决这个问题，所以搜索了很多资料。后来参考了Google Code论坛，发现可以在CMakeLists.txt中，添加一个自定义命令，将编译后的.so
复制到${CMAKE_LIBRARY_OUTPUT_DIRECTORY}中，这样系统就会自动添加这些.so库了。但是这样就会引发下一个问题。预构建库（如OpenCV）的.so库文件载入.apk 文件的问题。对于预构建库，不存在编译过程，那么之前那个编译后的自定义命令就无效了。然后在参考Martin的文章的时候，遇到一个问题，就是OpenCV的.so库一直不会被
复制到.apk中，但是修改成一样的配置文件，仍然不行，但是将这个博主的项目下载下来构建后发现.apk中有
lib_opencv_java3.so文件。这就很奇怪，于是我仔细对比了两个项目，发现在这个博主的项目中，在Android视图看项目后，存放OpenCV库的文件夹被认为是某种Assets Folder，但是项目中没有找到任何配置文件描述这一特性。在参考了Stack Overflow问答，并重复实验多次后，我发现：在
src/main下新建一个JNI Folder，并且命名为jniLibs，在build.gradle中会自动生成一段sourceSets { main
{ jni.srcDirs = ['src/main/jniLibs', 'src/main/jniLibs/'] } }，即使把这段删除，然后在其中放入OpenCV的.so库，不需要任何配置，系统就会自动复制其中的.so进入.apk，很奇怪。
换成别的名字都不行。但是对于其他名字，不删除这一段，就可以。结论就是jniLibs这个名字本身有某种特殊性，系统会自动将其中的.so文件作为库，复制到.apk中。但是如这
篇文章所述，这样会使本应将
${CMAKE_LIBRARY_OUTPUT_DIRECTORY}中.so库复
制到.apk中的过程失效。在试过很多中办法之后，最后妥协，干脆把所有自定义或者预构建的库都使用
sourceSets.main.jniLibs.srcDirs的方法来处理（注意这里jni.srcDirs和jniLibs.srcDirs使用起来目前没有发现有区别，两个都行）。OpenCV Manager的问题。虽然还不清楚这个
具体是怎么弄的，但是在直接使用OpenCV的时候可能会出现提示找不到OpenCV Manager的问题，然后闪退。参考了Stack Overflow问答之后，就可以把这个问题解决了。尝试在.cpp使用ORB特征检测器检测ORB特征的时候，编译时提示abstract class等错误提示，一开始以为是库没有正确加载，搞了半天，结果参考了OpenCV问答之后，发现是自己使用方法错误。应该是接口变了，不能直接这样定义ORB orb;，而应该使用Ptr orb = ORB::create()来定义。之前在Android Studio 2.2中，在CMakeLists.txt中想要用echo命令输出某些信息时，发现输出不了，但是刚好在2017/03/04我更新了最新版的Android Studio 2.3后，貌似这个Bug被修复了，可以在Gradle Console中看到输出结果了。应用对摄像头权限的问题。由于初涉Android，不懂权限的申请，但是现在还是要手动在Settings->Apps中对应用添加摄像头权限才可以显示图像。OpenCV中图像旋转了90°的问题。图像永远与摄像头实际方向相差90°，经过搜索，这应该是OpenCV本身的问题。网上有不完美修复的办法，例如OpenCV问答中的通过旋转和镜像来处理，最终的图像虽然方向对了，但是是被压扁了的，这肯定不行。但是后来在Martin的文章中提供的项目中找到了解决办法，就是在app的AndroidManifest.xml中强制手机横屏，即可。正如前面构建步骤中所述，自定义C++库中，include目录是需
