汽油机电控系统一般具备哪些控制功能？控制功能的内容是什么？（一）：汽油喷射控制：是电控系统最主要的控制功能。（1）喷油正时控制，即喷油开始时刻控制，包括根据曲轴转角位置进行控制的同步喷射控制和根据发动机运行工况进行控制的异步喷射控制两种方式。（2）喷油持续时间控制，即喷油量控制。包括发动机起动时的喷油持续时间控制，发动机起动后的喷油持续时间控制两种控制程序。（3）停油控制：包括减速停油控制、超速停油控制及停油后的恢复供油控制。溢流控制。（4）电动汽油泵控制：包括发动机起动前电动汽油泵的预运转控制、发动机正常运转时和发动机停机时电动汽油泵运转控制。（二）：点火控制：是汽油机电控系统的第二个主要功能。（1）点火正时控制：最佳点火提前角控制。包括基本点火提前角的确定、基本点火提前角的修正及点火控制。（2）闭合角控制：点火线圈初级通电时间控制。包括初级线圈通电时间确定和通过电流的控制。（3）爆震反馈控制：是汽油机电控系统特有的控制功能。包括爆震的检测和反馈修正控制。（三）：怠速控制：当发动机处于怠速工况时，ECU根据怠速转速的变化或附属装置接入与否，通过控制怠速控制装置，调整怠速工况的空气供给，使发动机保持最佳的怠速转速。（四）：排气净化控制：（1）氧传感器的反馈控制：当ECU根据发动机的运行工况确定对空燃比实行闭环控制时，ECU根据氧传感器的反馈信号，修正喷油持续时间，把空燃比精确控制在14.7：1附近，使三元催化净化装置具有最高的净化效率。（2）废气再循环控制：ECU 根据发动机运行工况，通过真空电磁阀对废气再循环过程及废气再循环量进行控制，以降低NOx 的生成量。（3）二次空气喷射控制：ECU根据发动机运行工况及工作温度，向排气管或三元催化转化器喷入新鲜空气，以减少某些特殊工况下CO和HC的排放量。（4）活性炭罐清洗控制：ECU定时打开炭罐清洗控制电磁阀，清洗活性炭罐层，恢复活性炭的吸附功能。（五）：进气控制：（1）进气谐振增压控制：ECU根据发动机的转速，控制谐振阀的开或关，以改善发动机高、低速工况时的功率和扭矩输出特性。（2）进气涡流控制：ECU根据发动机的转速，控制涡流阀的开或关，以改变进气涡流强度，改善燃烧过程，提高发动机的输出扭矩和动力性。（4）配气定时控制：ECU根据发动机的负荷和转速，通过改变配气定时，提高发动机的充气效率，改善发动机的动力性和经济性。增压控制：ECU 根据进气歧管压力控制增压器放器阀的开或关，使进气增压压力保持稳定。（六）：故障自诊断和带故障运行控制：（1）故障自诊断控制：当电控系统的组成元件发生故障时，ECU 使故障警示装置及时发出警告信号，同时将故障信息储存到存储器只，供维修时调用和参考。（2）带故障运行控制：在微机控制系统的组成元件发生故障后，ECU根据故障类型做出最适当的应急处理，在大多数情况下，使汽车仍能以稍差的性能行驶到汽修厂进行检修
一、填空题 1.根据控制节气门方式的不同，巡航控制系统可分为_______________和_________________两种。 2.电子油门控制系统主要由____________ 、_______________、 _____________伺服电动机和______________组成。 3.汽车网络系统英文简写是____________。 4.如果把四尾气分析仪的传感器装在催化器下游，分析仪上________和_________的读数不受三元催化转换器的影响。 5.排气温度传感器用来检测__________________；用以判断_________________________。 6.占空比控制电磁阀型怠速控制阀的结构主要由___________、 _________ 、_______ _________等组成。 7.真空电磁阀用英文字母表示为 _________；谐波增压控制系统用英文字母表示为_______________。 8.为使发动机工作时进气更充分，应随转速的提高应适当_________进气门的提前开启角。 9.VTEC配气机构与普通配气机构相比，在结构上的主要区别是： _______________________________________________________。 10.在闭环控制过程中，当实际的空燃比小于理论空燃比时，氧传感器向ECU输入的电压信号一般为_____________。 11.丰田凌志LS400轿车氧传感器加热线圈在20℃时阻值应为_________________。 12.巡航控制系统用英文字母表示为___________，又称_________________。 13.巡航控制系统主要由__________、 ___________、 ________、 _________、 ________等组成。 14.驾驶员通过操纵开关给ECU输入巡航控制命令，主要用于______________________。 15.巡航控制系统常见故障主要是：______________、 ___________、 _____________ 、_________________等。 16.在开环控制EGR系统中，发动机工作时，ECU给EGR电磁阀通电停止废气再循环的工况有：______________、 _____________、 _______________。 17.随发动机转速和负荷减小，EGR阀开度将__________。 18.三元催化转换器的功能是_____________________________________________。 19.影响TWC转换效率的最大因素有__________________、 __________________。 20.动力增压是利用________________________________________________工作。 21.当ECU检测到的进气压力高于_________时，废气涡轮增压停止工作。 22.汽车排放污染主要来源于_______________________。 23.柴油机的主要排放污染物是_______ 、 ________ 和 ___________。 24.发动机排出的NO X量主要与____________________________有关。 25.开环控制EGR系统主要由______________和_______________等组成。 26.发电机控制系统的功能是____________________________。 27.冷却风扇控制系统发生故障时，主要应对__________、 _____________、 ____________及继电器电路进行检查。 28.点火开关接通的瞬间，故障指示灯正常现象应该是__________的。 29.当凸轮轴位置传感器发生故障时，将造成发动机_____________________。 30.ECU必须有合适的____________才能控制发动机管理系统。 31.ECU电源电路就是由______________________________。 32.给发动机控制模块反馈信号的传感器主要有___________ 、_____________。 33.在三元催化转换器前后各装一个氧传感器的目的是_____________________________。 34.三元催化剂是____________________的混合物。 35.正常情况下转换器出气口应该至少比进气口温度高_______________。 36.废气再循环的主要目的是__________________________。 37.减少氮氧化合物的最好方法就是降低_______________。 38.废气在循环会使混合气的着火性能和发动机输出功率________。 39.在诊断EGR系统之前，发动机的温度必须处于________________。 40.目前所用的二次空气供给方法有________________ 、______________两种。
道依茨发动机电控系统说明 1.系统总览 CA6DE3电控发动机采用外挂式电控单体泵系统，其工作原理与DEUTZ电控单体泵系统基本相同。采用电控单体泵，机械式喷油器。 外挂式电控单体泵 接插件引脚信号名称类型 1 电源负极地 2 电源负极地 3 电源负极地 4 电源正极电瓶+24伏 5 电源正极电瓶+24伏 7 加速踏板位置传感器2地地 9 进气温度和压力（TMAP）传感器地地 10 加速踏板位置传感器2电源+5V 12 进气温度和压力（TMAP）传感器电源+5V 13 曲轴转速传感器信号输入霍尔效应式频率信号 15 加速踏板位置传感器1电源+5V 17 加速踏板位置传感器1地地 18 水温传感器、燃油温度传感器地地 22 车速信号（仪表输出）输入频率信号 24 点火开关输入钥匙 25 严重故障指示灯1A低端On/Off驱动 26 SAE J1939 - CAN通信 27 SAE J1939+ CAN通信 28 车速信号（仪表输出）地地 29 曲轴转速传感器地地 31 曲轴转速传感器电源+5V 32 凸轮位置传感器信号输入霍尔效应式频率信号 33 凸轮位置传感器电源+5V
35 凸轮位置传感器地地 37 CAN + CAN通信 38 CAN - CAN通信 39 CAN屏蔽线屏蔽线 42 排气制动阀1A低端On/Off驱动 43 主继电器1A低端On/Off驱动 44 预热指示灯1A低端On/Off驱动 46 水温传感器信号输入模拟量 47 燃油温度传感器信号输入模拟量 48 进气温度和压力（TMAP）传感器温度信号输入模拟量 49 进气温度和压力（TMAP）传感器压力信号输入模拟量 51 SAE J1939 屏蔽线屏蔽线 52 机油压力警报开关输入低电位开关 57 制动踏板开关（气压）低电位开关 61 加热继电器 3.5A高端On/Off驱动 63 一般故障指示灯1A低端On/Off驱动 64 排气制动/发动机制动指示灯1A低端On/Off驱动 66 加速踏板位置传感器1信号输入模拟量 67 加速踏板位置传感器2信号输入模拟量 73 离合器踏板开关高电位开关 74 巡航设置/加速开关（选装）高电位开关 75 巡航恢复开关（选装）高电位开关 76 巡航ON/OFF开关（选装）高电位开关 77 巡航设置/减速开关（选装）高电位开关 79 排气制动开关高电位开关 81 小信号地地 98 1缸单体泵低端低端PWM驱动 99 3缸单体泵高端高端PWM驱动 100 1缸单体泵高端高端PWM驱动 101 2缸单体泵高端高端PWM驱动 102 4缸单体泵高端高端PWM驱动 103 6缸单体泵高端高端PWM驱动 105 6缸单体泵低端低端PWM驱动 106 3缸单体泵低端低端PWM驱动 108 2缸单体泵低端低端PWM驱动 110 5缸单体泵高端高端PWM驱动 111 4缸单体泵低端低端PWM驱动 112 5缸单体泵低端低端PWM驱动 3.1冷却液温度/燃油温度传感器（NTC） 向ECU提供发动机冷却液/燃油温度信号，敏感原件为负温度系数的热敏电阻式（NTC）。 温度传感器特性
第三章汽油机电控点火系统
教案（章节备课）

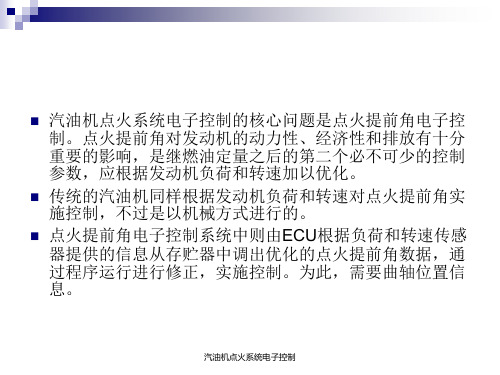

教案内…容 一、点火提前角的控制 1．点火提前角对发动机性能的影响 如点火提前角过大，大部分混合气在压缩过程中燃烧，活塞所消耗的压缩功增加，缸内最高压力升高，末端混合气自燃所需的时间缩短，爆燃倾向增大；过小（点火过迟），燃烧延伸到膨胀过程，燃烧最高压力和温度降低，传热损失增多，排气温度升高，功率降低，爆燃倾向减小，NO x排放降低。 2．最佳点火提前角确定依据 （1）发动机转速随着转速的升高点火提前角增大。采用ESA控制系统，更接近理想的点火提前角。 （2）发动机负荷歧管压力高（真空度小、负荷大），点火提前角小，反之点火提前角大。 （3）燃油辛烷值辛烷值越高，抗爆性越好，点火提前角可增大，反之应减小。 . （4）其他因素燃烧室形状、燃烧室内温度、空燃比、大气压力、冷却水温度。 3．控制点火提前角的基本方法 起动时的点火提前角是固定的，一般为10°左右，与发动机工况无关。 起动后的点火提前角控制有： （1）实际点火提前角=初始点火提前角＋基本点火提前角＋修正点火提前角 （2）实际点火提前角=初始点火提前角×点火提前角修正系数 点火时间由进气歧管压力信号（或进气量信号）和发动机转速确定的点火提前角和修正量决定。 4．点火提前角的修正 : （1）水温修正 1）暖机修正冷车起动后，冷却水温度过低，增大点火提前角。随温度升高点火提前角变化如图。 点火提前角的暖机修正曲线 控制信号有：冷却水温度信号、进气歧管压力（或进气量）信号、节气门位置信号。 2）过热修正发动机处于正常的工况（IDL触点断开），当冷却水过高时，为避免爆震，推迟点火提前角。发动机处于怠速工况（IDL触点闭合），
《汽油发动机电控系统检修》 工学结合课程标准（试用） 一、适用对象 三年制高职汽车检测与维修技术专业 二、课程性质 《汽油发动机电控系统检修》是汽车检测与维修技术专业面向汽车售后服务岗位能力培养的一门专业核心课程。本课程构建于《汽车机械基础》、《汽车液压传动》、《汽车电工电子基础》、《汽车发动机机械系统检修》、《汽车电路与电气系统检修》等课程的基础上，以培养学生综合职业能力为目标，以轿车发动机管理系统检修为主要内容，采用基于工作过程的课程方案设计，以行动导向组织教学过程，使学生能够对发动机管理系统进行故障诊断，利用检测设备和维修工具对发动机管理系统零部件检修，同时注重培养学生的社会能力和方法能力。 本课程为学生获取汽车维修中级式职业证书提供理论知识和实践技能支持。 三、参考课时。
四、总学分 5学分 五、课程目标 通过学习情境教学及任务驱动的项目教学活动，重点培养学生“汽油发动机电控系统检测与维修”的核心职业能力。使学生能够进行汽油发动机电控系统的维护、故障诊断、故障部件的拆卸与更换、安装与调试。对学生汽车检修技术、汽车技术服务的职业素质养成起到明显的促进作用，承接前修课程的能力培养，并为后续课程的综合能力奠定基础。 通过本课程的学习，使学生掌握汽油发动机电控系统基本结构和工作原理，能进行汽油发动机电控系统的维护及典型故障的诊断与排除，并注重培养爱岗敬业、沟通与协调的职业素质。 职业知识： 1．掌握汽油发动机电控系统的结构及工作原理； 2．能进行汽油发动机电控系统的保养、维护作业； 3．能进行汽油发动机电控系统的拆装、检测、零部件检验与调试； 4．能进行汽油发动机电控系统电路图的识读和分析； 5．能进行汽油发动机电控系统的故障诊断与排除； 6．依据行业规范、利用相关资源制定维修工作计划，并组织实施与评估，撰写维修质量报告； 7．与客户进行有效沟通； 8．遵守安全、环保等法规。 职业技能： 1．能够完成一般汽油发动机电控系统故障的检查作业； 2．能够按照4S要求对汽油发动机电控系统进行检测、故障诊断、维修以及检查验收； 3．能够掌握现代轿车汽油发动机电控系统的工作原理及相关
发动机部分思考题 综述 1、 电喷发动机和化油器式发动机相比，有什么优缺点？ 第一.进气管道中没有狭窄的喉管，空气流动阻力小，充气性能好因此输出功率也较大。第二.混合气分配均匀性较好。第三.可以随着发动机使用工况以及使用场合的变化而配制一个最佳的混合气成分，这种最佳混合气成分可同时按照发动机的经济性，动力性，特别是按减少排放有害物的要求来确定。第四.具有良好的加速等过渡性能另外汽油电控喷射系统不像化油器那样在进气管内留有相当的油膜层，这对于降低油耗也有一定的好处 汽油喷射发动机与化油器式发动机相比，突出的优点是能准确控制混合气的质量，保证气缸内的燃料燃烧完全，使废气排放物和燃油消耗都能够降得下来，同时它还提高了发动机的充气效率，增加了发动机的功率和扭矩 化油器缺点： 燃油雾化质量受空气密度的影响； 空燃比受空气密度的影响； 多缸混合不均匀； 负荷变动造成油耗和排放恶化； 体积效率低；化油器结冰； 发动机姿态受限制； 发动机倒拖影响排放和油耗； 电喷发动机 喷油量、点火时刻及能量等完全由控制器软件“柔性”控制，因此，汽油机性能可以大大优化。 或：单点喷射发动机和化油器式发动机相比，在哪些方面得到了改进？ 单点喷射发动机的各缸混合器的均匀性总体上优于化油器式发动机。单点喷射可以改善燃烧状况，提高燃油经济性，降低废气排放。成本比多点燃油喷射系统低，易于替代用化油器的车辆。 或：电喷发动机哪些控制技术可以降低油耗？降低排放？提高动力性能？ 降低排放可以通过控制： 1.空燃比， 2.三元催化器， 3. 监控排放， 4.稀薄燃烧， 5.结合EGR废气再循环 降低油耗可以通过控制: 1. 空然比， 2.怠速转速， 3.滑行或下坡时断油及停缸， 4.增大气门叠开角， 5.稀薄燃烧
电控发动机点火系统 一、填空题 1. 爆燃传感器有________和________两种类型。 答案：电感式；压电式 2. 无分电器独立点火方式其特点是每缸有________个点火线圈。 答案：1 3. 电感式爆燃传感器利用________原理检测发动机爆燃。压电式爆燃传感器利用________原理检测发动机爆燃。 答案：电磁感应；压电效应 4. 水温修正可分为________、________修正。 答案：暖机修正；过热修正 5. 点火提前角的修正方法有________和________两种方法。 答案：修正系数法；修正点火提前角法 6. 电控点火系统一般由________、________、_______、________、点火线圈、分电器、火花塞等组成。 答案：电源；传感器；ECU；点火器 7. 点火提前角的控制包括________、________两种基本工况控制。 答案：起动时点火提前角的控制；起动后点火提前角的控制 8. 电控点火系点火线圈初级电路的通电时间由________控制。 答案：ECU 9. 汽油机点火系统有________和________两大类。 答案：传统点火系统；计算机控制的点火系统 10. 无分电器电控点火系统分为________、________、________三种类型。 答案：独立点火；同时点火；二极管配电点火方式 11. IGt为________信号，IGf为________信号。 答案：点火控制；点火确认 12. 点火提前角的主要修正项目有________、________、________等。 答案：水温修正；怠速稳定修正；空燃比反馈修正 13. 爆燃传感器向ECU输入爆燃信号时，电控点火系统采用________模式。 答案：闭环控制 14. 消除爆燃的有效措施为________。 答案：推迟点火 15. 同时点火方式的点火线圈数量是气缸数的________。 答案：一半 16. DLI系统即为________。 答案：无分电器的电子点火系统 17. ________是爆燃控制系统的主要元件，其功能是________。 答案：爆燃传感器；用来检测发动机有无爆燃发生及爆燃强度 18. 发动机正常运转时，主ECU根据发动机________和________信号确定基本点火提前角。 答案：转速；负荷 19. 电感式爆燃传感器主要由_______、________、________及外壳等组成。 答案：铁心；永久磁铁；线圈
1．为使蓄电池点火系在各种工况下可靠点火，应满足以下三个方面的基本要求，，。 2．传统点火系的工作过程基本可分为，，。3．断电器触点间隙一般为。传统火花塞的电极间隙为。电子点火系统的电极间隙可达到。 4.在传统的汽油机点火系中，断电器触点的开闭是由__________________来控制的。 5.使发动机产生最大输出功率的点火提前角称为_________________。 6.汽油发动机的负荷调节是通过__________________________调节。 7.辛烷值较低的汽油抗暴性较__________。点火提前角则应_________。 1．转速增加，点火提前角应 A 。 A、增加； B、减少； C、不变； 2．火花塞裙部的自净温度为 A 。 A、500—700度； B、750—850度； C、100—200度 3．发动机起动时反转和加速时爆震的原因是 A 。 A、点火过早； B、点火过迟； C、没有点火 4．点火闭合角主要是通过( B )加以控制的。 A．通电电流B．通电时间C．通电电压D．通电速度 5．混合气在气缸内燃烧，当最高压力出现在上止点( B )左右时，发动机输出功率最大。 A．前10°B．后10°C．前5°D．后5° 6．点火系统的二次侧高压是在（ A ）时候产生？ A、初级电路断开的时候B初级电路闭合的时候 C、二次侧电路断开的时候 D、二次侧电路闭合的时候 7．断电器凸轮的凸棱数与发动机气缸数的关系一般应为（A）。 A．1:1 B.1:2 C.1:6 D.不一定 8．分电器轴的旋转速度与发动机转速之间的关系为（B ）。 A.1:1 B.1:2 C.2:l D.1:6 9．传统点火系与电子点火系统最大的区别是（B ）。 A．点火能量的提高；B．断电器触点被点火控制器取代； C．曲轴位置传感器的应用；D．点火线圈的改进 10．闭磁路点火线圈和开磁路点火线圈相比，其铁心不是条形而是( A )字形。 A.“日” B.“田” C.“Y” D.“F” 11．拆下火花塞观察，如为赤褐色或铁锈色，表明火花塞( C )。 A.积炭 B.生锈 C.正常 D.腐蚀 12．分电器电容一短路，断电器的触点（C ）。 A、火花变大 B、火花变小 C、无火花 13．当发动机功率较大、转速较高、压缩比较大时，应选用（C ）火花塞。 A、热型 B、中型 C、冷型
汽油机电控系统一般具备哪些控制功能？控制功能的内容是什么？ （一）：汽油喷射控制：是电控系统最主要的控制功能。 （1）喷油正时控制，即喷油开始时刻控制，包括根据曲轴转角位置进行控制的同步喷射控制和根据发动机运行工况进行控制的异步喷射控制两种方式。 （2）喷油持续时间控制，即喷油量控制。包括发动机起动时的喷油持续时间控制，发动机起动后的喷油持续时间控制两种控制程序。 （3）停油控制：包括减速停油控制、超速停油控制及停油后的恢复供油控制。 溢流控制。 （4）电动汽油泵控制：包括发动机起动前电动汽油泵的预运转控制、发动机正常运转时和发动机停机时电动汽油泵运转控制。 （二）：点火控制：是汽油机电控系统的第二个主要功能。 （1）点火正时控制：最佳点火提前角控制。包括基本点火提前角的确定、基本点火提前角的修正及点火控制。 （2）闭合角控制：点火线圈初级通电时间控制。包括初级线圈通电时间确定和通过电流的控制。 （3）爆震反馈控制：是汽油机电控系统特有的控制功能。包括爆震的检测和反馈修正控制。 （三）：怠速控制：当发动机处于怠速工况时，ECU根据怠速转速的变化或附属装置接入与否，通过控制怠速控制装置，调整怠速工况的空气供给，使发动机保持最佳的怠速转速。 （四）：排气净化控制：
（1）氧传感器的反馈控制：当ECU根据发动机的运行工况确定对空燃比实行闭环控制时，ECU根据氧传感器的反馈信号，修正喷油持续时间，把空燃比精确控制在14.7：1附近，使三元催化净化装置具有最高的净化效率。 （2）废气再循环控制：ECU根据发动机运行工况，通过真空电磁阀对废气再循环过程及废气再循环量进行控制，以降低NOx的生成量。 （3）二次空气喷射控制：ECU根据发动机运行工况及工作温度，向排气管或三元催化转化器喷入新鲜空气，以减少某些特殊工况下CO和HC的排放量。 （4）活性炭罐清洗控制：ECU定时打开炭罐清洗控制电磁阀，清洗活性炭罐层，恢复活性炭的吸附功能。 （五）：进气控制：（1）进气谐振增压控制：ECU根据发动机的转速，控制谐振阀的开或关，以改善发动机高、低速工况时的功率和扭矩输出特性。 （2）进气涡流控制：ECU根据发动机的转速，控制涡流阀的开或关，以改变进气涡流强度，改善燃烧过程，提高发动机的输出扭矩和动力性。 （4）配气定时控制：ECU根据发动机的负荷和转速，通过改变配气定时，提高发动机的充气效率，改善发动机的动力性和经济性。 增压控制：ECU根据进气歧管压力控制增压器放器阀的开或关，使进气增压压力保持稳定。 （六）：故障自诊断和带故障运行控制： （1）故障自诊断控制：当电控系统的组成元件发生故障时，ECU使故障警示 2装置及时发出警告信号，同时将故障信息储存到存储器只，供维修时调用和参考。 （2）带故障运行控制：在微机控制系统的组成元件发生故障后，ECU根据故障类型做出最适当的应急处理，在大多数情况下，使汽车仍能以稍差的性能行驶到汽修厂进行检修。
目录 1前言 (3) 2电子控制柴油机概述 (4) 2.1何谓电喷柴油机 (4) 2.2柴油机电子控制技术的发展状况 (5) 2.3柴油机电子控制技术的目的及优点 (6) 2.3.1柴油机电子控制技术的目的 (6) 2.3.2柴油机电子控制技术的优点 (6) 2.4柴油机电控技术的特点 (7) 2.4.1柴油机是一种热效率比较高的动力机械 (7) 2.4.2柴油机的喷射系统形式多样 (7) 2.5电控柴油喷射系统分类 (7) 2.5.1位置控制系统 (8) 2.5.2时间控制方式 (9) 2.5.3时间－压力控制方式 (9) 2.5.4压力控制方式 (10) 3电子控制柴油机技术介绍 (10) 3.1单体泵技术 (11) 3.1.1单体泵控制油路 (12) 3.1.2单体泵系统的另一个优势 (12) 3.2泵喷嘴技术 (13) 3.3高压共轨技术 (15) 4柴油机电子控制技术的发展趋势 (17) 4.1高的喷射压力 (17) 4.2独立的喷射压力控制 (17) 4.3改善柴油机燃油经济性 (17) 4.4独立的燃油喷射正时控制 (17) 4.5可变的预喷射控制能力 (18) 4.6最小油量的控制能力 (18) 4.7快速断油能力 (18) 4.8降低驱动扭矩冲击载荷 (18) 5结论 (19) 6参考文献 (20)
摘要 柴油机的发展水平一直是车辆发展水平的重要标志，随着国家对环保的重视和国际石油价格高涨，我国应对柴油机的发展引起足够重视。车用柴油机面临着日趋严格的排放法规和降低燃油消耗率等要求，采用电子控制技术是使柴油机同时满足各种要求的有效手段,而电控单元是整个控制系统的核心，其中的硬件和控制软件设计是否合理将对整个控制系统产生决定性的影响。车用柴油机的结构比较复杂，尤其是新兴的电子控制技术，对于广大汽车驾驶与维修人员来说有着十分重要的意义。文章介绍了柴油机电子控制技术的发展状况、控制原理和应用特点及高压共轨技术的工作原理、研究方向、应用前景。 关键词：柴油机电子控制发展
汽油机电控点火系统试题 第三章习题 一、填空题 1.点火提前角的修正方法有_________________ 和 ________________两种方法。 2.在传统的汽油机点火系中，断电器触点的开闭是由__________________来控制的。 3.点火线圈初级电路的接通时间取决于__________________和 _______________。 4.使发动机产生最大输出功率的点火提前角称为 _________________。 5.电控点火系统一般由_________、 __________ 、 _______ 、 ________、点火线圈、分电器、火花塞等组成。 6.电源一般是由蓄电池和________共同组成。 7._________________是爆燃控制系统的主要元件，其功能是 _________________________。 8.电感式爆燃传感器主要由_______ 、 __________ 、 _________及外壳等组成。 9.电感式爆燃传感器利用 ________________原理检测发动机爆燃。压电式爆燃传感器利用_______________原理检测发动机爆燃。 10.对应发动机每一工况都存在一个_____________点火提前角。 11.最佳点火提前角应使发动机气缸内的最高压力出现在上止点后 _____________。 12.最佳点火提前角的数值与_______、 ______、 ______、 ______ 等很多因素有关。 13.汽油发动机的负荷调节是通过 __________________________调节。 14.辛烷值较低的汽油抗暴性较__________。点火提前角则应_________。 15.发动机起动时，按___________________________对点火提前角进行控制。 16.日
第四章汽油机辅助控制系统
教案(章节备课)
教案内容电阻，应为1０~3０Ω。 4)拆下怠速电磁阀，将蓄电池正极接至B１和Ｂ2端子，负极按顺序依次接通S1—S2—S３—S4端子时，随步进电动机的旋转,控制阀应向外伸出,如图;若负极按反方向接通Ｓ４—S3—S2—S1端子，则控制阀应向内缩回。 步进电动机型怠速控制阀工作情况检查 a)接蓄电池正极 b)接蓄电池负极 3.控制阀控制的内容 (1）起动初始位置的设定 关闭点火开关使发动机熄火后,ECＵ的M—ＲEL端子向主继电器线圈供电延续约2～３s。在这段时间内，蓄电池继续给ECU和步进电动机供电，E ＣU使怠速控制阀回到起动初始位置。 （2）起动控制 在起动期间，ＥCU根据冷却液温度的高低控制步进电动机,调节控制阀的开度,使之到起动后暖机控制的最佳位置,此位置随冷却液温度的升高而减小。 （3)暖机控制 在暖机过程中，EＣU根据冷却液温度信号按内存的控制特性控制怠速控制阀的开度,随温度上升,怠速控制阀开度渐渐减小。当冷却液温度达到70℃时，暖机控制过程结束。 (4）怠速稳定控制 当转速信号与确定的目标转速进行比较有一定差值时（一般为２0r/ｍi ｎ），ECU将通过步进电动机控制怠速控制阀，调节怠速空气供给量，使发动机的实际转速与目标转速相同。 (5)怠速预测控制 在发动机负荷发生变化时，为了避免怠速转速波动或熄火，EＣU会根据各负荷设备开关信号，通过步进电动机提前调节怠速控制阀的开度。 （6）电器负荷增多时的怠速控制 如电器负荷增大到一定程度时，蓄电池电压会降低,为了保证电控系统正常的供电电压，ECU根据蓄电池电压调节怠速控制阀的开度,提高发动机怠速转速,以提高发动机的输出功率。 (7)学习控制 由于磨损原因导致怠速控制阀性能发生变化，怠速控制阀的位置相同时,实际的怠速转速与设定的目标转速略有不同,ECU利用反馈控制使怠速转速回归到目标转速的同时，还可将步进电动机转过的步数存储在ＲOＭ中,以便在此后的怠速控制过程中使用。 四、旋转电磁阀型怠速控制阀
发动机、安全气囊、仪表等部分思考题 说明： 要求掌握以下这些内容，具体问题的提法可能有变化，但范围不变； 综述 1.电喷发动机和化油器式发动机相比，有什么优缺点？P20 或：单点喷射发动机和化油器式发动机相比，在哪些方面得到了改进？或：电喷发动机哪些控制技术可以降低油耗？降低排放？提高动力性能？答：电喷发动机优点： 1.混合气的各缸分配均匀性好（有利于发动机有害排放物的控制和燃油经济性的改善）; 2.在任何情况下都能获得精确空燃比的混合气（对排放控制有利，可改善燃油经济性）; 3.加速性能好（喷油器装在进气门附近，汽油又以一定的喷油压力从喷油嘴喷出，形成雾状，极易与空气混合，使送至气缸的混合气的空燃比能及时地随节气门开度变化而立即改变）； 4.良好的起动性能和减速减油或断油（排放、燃油经济性）； 5.充气效率高（动力性）。 2.电喷发动机控制系统的基本结构、原理？ 答：传感器：检测发动机运行参数，并送至控制单元。 控制器（ECU）:接受传感器的输入信号，分析计算后产生输出信号送至执行器。 执行器：接收控制单元的输出信号，产生执行动作，实现各种控制。 主要传感器部件：进气压力传感器、霍尔传感器、冷却温度传感器、进气温度传感器、节气门位置传感器、爆震传感器、氧传感器。 主要执行器部件：喷嘴、点火线圈、怠速稳定阀、汽油泵继电器、汽油泵 基于扭矩结构的控制算法模型 发动机最终输出的扭矩是发动机性能的重要指标，而且汽车的加速和减速过程其实就是发动机输出扭矩增加和减少的过程，因此发动机电子控制的核心是扭矩控制，所有发动机运行参数的控制都是I韦I绕扭矩来进行，通过扭矩数学模型计算出目标输出扭矩，然后再通过进气、喷油、点火等一系列动作来实现。 （在闭环控制系统中采用氧传感器反馈控制，可使空燃比的控制精度进-步提高。在汽车运行的各种条件下空燃比均可得到适当的修正，使发送机在各种工况下均能得到最佳的空燃比。与传统的化油器式发送机相比装有电控汽油喷射系统的发动机，动力性提高，经济性改善，更为重要的是汽车有害排放物得到很好的控制。） 3.汽油喷射控制系统（EFI）和发动机管理系统（EMS）的区别？P34 答：电控汽油喷射（electronic fuel injection, EFI）系统利用各种传感器检测发动机和汽车的各种状态，经微机的判断、计算，确定喷油脉宽、点火正时等参数，使发动机在不同工况下均能获得合适空燃比的混合气和合适的点火提前角。 发动机管理系统EMS （Engine Management System）,就是将多项目控制集中在一个动
