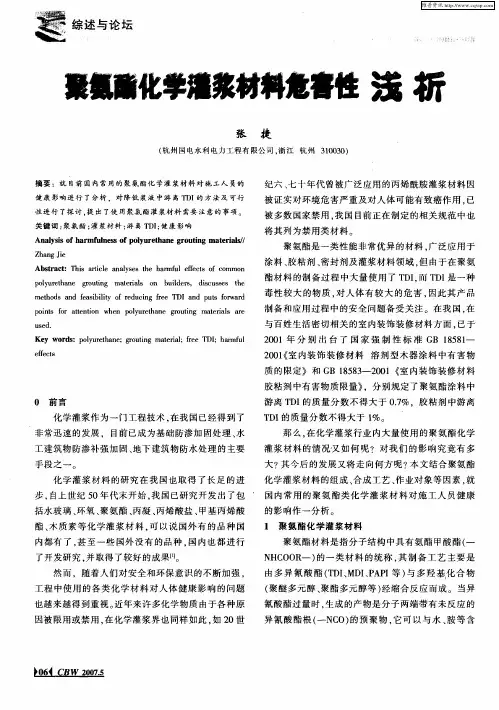

绿色化学灌浆技木
聚氨酯化学灌浆材料浅析
张捷
（杭州国电水利电力工程有限公司浙江杭州３１００３０）
接娶本文对目前国内常用的聚氨酯化学灌浆材料以及对施工人员健康影响进行了分析，对降低浆液中游离ＴＩ）Ｉ的方法及可行性进行了探讨，提出了使用聚氨酯灌浆材料需要注意的事项。
关键镯聚氯酯；灌浆材料；游离ＴＤＩ；健康影响
１前言
化学灌浆作为一项工程技术在我国已经得到了非常迅速的发展，目前已成为基础防渗加固处理、水工建筑物防渗补强加固、地下建筑物防水处理的主要手段之一。
化学灌浆材料的研究在我国也取得了长足的进步，白２０世纪５０年代末开始，目前我国已研究开发出了包括水玻璃、环氧、聚氨酯、丙凝、丙烯酸盐、甲基丙烯酸酯、木质素等化学灌浆材料，可以说目前国外有的品种国内都有了，甚至一些国外没有的品种，国内也都进行了开发研究，并取得了较好的成果。
然而，随着安全和环保意识的不断加强，人们对工程中使用的各类化学材料对人体健康的影响也越来越重视。近年来许多化学物质由于各种原因被限用或禁用，在化学灌浆界也同样如此，如２０世纪６０—７０年代曾被广泛应用的丙烯酰胺灌浆材料因被证实对环境危害严重及对人体可能有致癌作用，已被多数国家禁用，我国制定的相关规范中也将其列为禁用。
聚氨酯是一类性能非常优异的材料，广泛应用于涂料、胶粘剂、密封剂及灌浆材料领域中，但由于在聚氨酯材料的制备过程中大量使用了ＴＤＩ，而ＴＤＩ是一种毒性较大的物质，对人体有较大的危害，因此其产品制备和应用过程中的安全问题已经引起了人们极大的关注。在我国，在与百姓生活密切相关的室内装饰装修材料方面，已于２００１年分别出台了国家强制性标准ＧＢ１８５８１－２００１《室内装饰装修材料溶剂型木器涂料中有害物质的限定》和ＧＢ１８５８３—２００１《室内装饰装修材料胶粘剂中有害物质限量》，分别规定了聚氨酯涂料中游离ＴＤＩ的质量分数不得大于０．７％，胶粘剂中游离ＴＤＩ的质量分数不得大于１％。
那么，在化学灌浆行业内大量使用的聚氨酯化学灌浆材料的情况又如何呢？它对我们的影响究竟有多大？其今后的发展又将走向何处呢？本文结合聚氨酯化学灌浆材料的组成、合成工艺、作业对象等因素，对国内常用的聚氨酯类化学灌浆材料对施工人员健康的影响进行分析。
作者简介：张捷（１９６４一），男，江苏扬中人，教授级高级工程师，中国水利学会化学灌浆分会副主任委员，杭州国电水利电力工程有限公司大坝安全工程公司总工程师，主要从事化学灌浆材料研究、开发及应用工作。
续色化学灌浆技市
要在施工过程中有切实的保护和防范措施。
（３）国家应出台相关政策，鼓励生产企业生产环保型聚氨酯化学灌浆材料。
参考文献
１蒋硕忠．我国化学灌浆市场和化学灌浆近期努力的方向．见：蒋硕忠，邓敬森主编．中国化学灌浆的现状与未来．武汉：长江出版社，２００５
２方旭生．降低多异氰酸酯预聚物中游离ＴＤＩ的含量．现代涂料与涂装，２００１（５）
３张杰，韦永继等．降低游离ＴＤＩ含量的方法研究．聚氨酯工业，２００２（１７）
聚氨酯化学灌浆材料浅析
作者：张捷
作者单位：杭州国电水利电力工程有限公司,浙江杭州,310030本文链接：https://www.doczj.com/doc/8b4344297.html,/Conference_6264536.aspx
化学灌浆材料及施工工艺化学灌浆材料种类较多，主要的有水玻璃类。丙烯酰胺类、丙烯酸盐类，聚氨酯类，环氧树脂类，甲基丙烯酸甲酸类。常用的有聚氨酯类、环氧类、丙烯酸盐类、水玻璃类。由于价格低廉，在一些临时性工程中也有应用的。下面着重介绍聚氨酯类，环氧类化灌材料及混凝土缺陷修补的一些材料和施工工艺。 一、聚氨酯类灌浆材料 聚氨酯类化灌材料主要有两大类：水渗性和和非水渗性的。水渗性的能与水混渗，非水渗性的只能渗于某些有机溶剂，如丙酮、甲苯、二甲苯等。水渗性的灌浆材料代表产品有Lw与Hw水渗性灌浆材料。非水溶性的灌浆材料有氰凝等。 灌浆材料 1）浆液组成：Lw灌浆材料是由多异氰酸酯与含多羟基的化合物在一定的条件下通过反应合成的一种预聚体。 2）浆液的主要特点 ·具有良好的亲水性，水即是稀释剂又是固化剂，浆液遇水反应而凝固。这当中水的量是关键，水不能太多，水太多浆液固结体质量差。 ·可在潮湿或有涌水的情况下进行灌浆，尤其是快速堵漏，效果十分显着，浆液对水质适应性强，在海水和PH值在3~13的水中均能固化。 ·浆液固结体为弹性体，遇水能膨胀具有弹性止水和以水止水的双重功能，特别适用于变形缝的防水处理。 ·固结体无毒。 ·施工工艺简单，浆液无需繁杂的配制，用单液法直接灌注。 ·可与Hw水渗性聚氨酯灌浆材料以任意比例混合使用，以降低浆液的粘度，改变固结体的强度和遇水膨胀的倍数。 3）主要性能指标（通用型）
·粘度（25℃，mpa·s）150~350 ·含水量（倍）≥20 ·固结体遇水膨胀率％≥100 ·粘结强度（Mpa）干燥≥ 包和面干≥ ·拉伸强度（Mpa）≥ ·拉伸扯断伸长率（％）≥130 ·拉伸扯断变形率（％）0 ·压缩试验（轴向变形50％）～ ·抗渗性×10-9 4）适用范围 ·适用潮湿或有水的环境，如水利水电、隧道、地铁、矿井等各种工程渗漏水的混凝土伸缩缝、裂缝、施工缝；岩石及基础等工程渗漏处理。 ·干燥环境中不适用。如屋面漏水或裂缝不适用Lw处理，可用SR材料或其他材料处理。因为Lw固结体在干燥的环境下有一定的收缩性，但这种收缩 遇水后以会膨胀，但膨胀有一个过程，在这个过程中，固结体收缩后的 细缝在下雨时会漏水。 5)施工工艺 A.裂缝（结构缝、施工缝）处理 检查漏水部位——清理缝面污物——骑缝粘贴灌浆嘴（或打孔）——封缝——压水（风）试漏——修补、封闭漏水点——用风吹出缝内积水——灌丙酮赶水（有渗水的裂缝）——紧接着灌Lw（自下而上，出浓浆关闭）——并浆——灌浆结束后，用丙酮清洗灌浆泵和用具——浆液固化后凿除灌浆嘴 （管），用丙酮清洗水泥砂浆封闭、抹平。 ★几个有关的问题讨论 ·粘贴灌浆嘴，打孔：
化学灌浆堵漏及补强方案 目录 一、工程简况 (1) 二、编制依据 (1) 三、裂缝渗漏水对本工程的影响及处理方法 (1) 四、化学灌浆技术简介 (2) 五、拟使用材料的性能特点简介 (2) 六、施工准备 (3) 七、具体施工方法 (4) 八、质量保证措施 (6) 九、安全保证措施及文明施工 (6) 十、施工工期及保证措施 (7) 十一、工程验收 (7)
清远水利枢纽工程渗漏灌浆堵漏及补强 施工方案 一、工程简况 本工程位于广东清远石角镇，由粤华电力集团与清远市政府共同投资建设的惠民工程；现因多方面原因，右岸上、下闸首以及左岸交通廊道楼梯间出现了裂缝及少许蜂窝渗漏水，主机段流道尾管施工缝处也有裂缝及渗漏水情况；主机段流通尾管钢板下方与混凝土交接部位局部空鼓，为了保证水利枢纽工程的建设质量，因此需对以上渗漏部位进行堵漏及加固补强施工，对主机段流道尾管钢板下方空鼓进行注浆补强施工。 二、编制依据 （1）《GB50208-2002地下室防水工程质量验收标准》 （2）《GB50108-2001地下工程防水技术规范》 （3）《DBJ15-19-97广东省建筑防水工程技术规范》 （4）相关防水材料国家行业或企业标准。 （5）本工程特点、现场实际条件、自然环境。 （6）我公司ISO9001质量管理体系有关文件及我公司的人员、设备、技术能力和施工管理经验。 三、裂缝渗漏水对本工程的影响及处理方法 根据混凝土裂缝的情况分析，属非结构性质裂缝，对混凝土极限承载力不产生影响，结构安全可靠。但对混凝土正常使用极限状态和耐久性产生不利影响，为了保证建筑物的正常使用及耐久性，针对裂缝及少许蜂窝
化学灌浆防水堵漏常见知识 一、化学灌浆技术简介 混凝土建筑物裂缝是导致砼建筑物损坏的主要原因，裂缝渗漏水又是最令人头痛的问题，因为砼部的裂缝是完全无规则的。一般传统堵漏的方法，是将裂缝或漏水处凿开，进行表面堵漏，但结果往往是堵住这里，那里又开始渗漏。因为水可以在砼部裂缝中无规则运动，从相对薄弱部位渗出。 化学灌浆一般是指将由化学材料配制的浆液，通过钻孔埋设灌浆嘴，使用压力将其注入结构裂缝中，使其扩散、凝固，达到防水、堵漏、补强、加固的目的。常用于修补较深的砼结构裂缝。根据灌浆的压力和速度，可分为高压快速灌浆法和低压慢速灌浆法。 高压化学灌浆堵漏技术就是利用灌浆机产生的持续高压，将化学料液灌注到砼部的缝隙中，并将缝中的水完全挤走，将缝隙完全填充满，达到止水的目的。 高压化学灌浆技术在我国起步较晚，在上世纪八十年代中期，曾有过推广应用高峰期。但由于受施工设备、材料的限制未能普及。近几年来随着我国经济的迅速发展，国外施工机具设备已大量进入中国，且成本降低幅度很大。灌浆材料的品种、产量也已大幅增加，高压化学灌浆技术发展较快。尤其在大型的水利水电工程中，很多单位开展了大量的化学灌浆材料及灌浆工艺的研究试验，取得了大量的成功经验和丰硕科技成
果。 二、化学灌浆堵漏施工的优点及工艺优点 1. 压力高（一般可达20Mpa以上）且稳定可靠，可让化学浆液完全进入砼结构深层微小裂缝部，止水效果好。 2. 灌浆液技术成熟，品种齐全，基本上都已实现了单组份成品化生产，不需现场调配，质量稳定，开桶即可使用。浆液耐化学腐蚀，固化后无毒、环保、可永久防水。 3. 施工工艺简单，易行。施工速度快，止水效果立竿见影，一劳永逸。工人劳动强度小，施工效率是传统施工方法的5~10倍，传统作法无法比拟。 4. 施工不受季节、天气限制，可用于各种工程，包括检修、抢修工程，饮用水工程。施工综合费用低，经济效益显著。 施工工艺 高压化学灌浆堵漏施工应由受过专业培训的人员且有专业施工设备的 施工队伍进行施工。 1 清理：详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除砼表面析出物，确保表面干净、润湿。
1.聚氨酯灌浆材料概况聚氨酯灌浆材料是由聚氨酯预聚体与添加剂(溶剂、催化剂、缓凝剂、表面活 性剂、增塑剂等)组成的化学浆液。一般是单液型。其主要成分是过量二异氰酸酯(或多异氰酸酯)与聚醚多元醇反应而制得的端异氰酸酯基(NCO)预聚体。也可以是双液型,即由预聚体与固化剂(及促进剂)组成。 在灌浆过程中,把聚氨酯灌浆材料注入缝隙或疏松多孔性地基中时,这种预聚体的端NCO基与缝隙表面或碎基材中的水分接触,发生扩链交联反应,最终在混凝土缝隙中或基材颗粒的孔隙间形成有一定强度的凝胶状固结体。聚氨酯固化物中含有大量的氨基甲酸酯基、脲基、醚键等极性基团,与混凝土缝隙表面以及土壤、矿物颗粒有强的粘接力,从而形成整体结构,起到了堵水和提高地基强度等作用。并且,在相对封闭的灌浆体系中,反应放出的二氧化碳气体会产生很大的内压力,推动浆液向疏松地层的孔隙、裂缝深入扩散,使多孔性结构或裂缝完全被浆液所填充,增强了堵水效果。浆液膨胀受到限制越大,所形成的固结体越紧密,抗渗能力及压缩强度越高。 聚氨酯化学灌浆材料可分为水溶性(亲水性)和油溶性(疏水性)2大类。这2类聚氨酯预聚体材料虽然都能用于防水、堵漏、地基加固,但2者也有差别。通常,油溶性聚氨酯灌浆材料的固结体强度大,抗渗性好,多用于加固地基、防水堵漏兼备的工程;水溶性聚氨酯灌浆材料亲水性好,包水量大,适用于潮湿裂缝的灌浆堵漏、动水地层的堵涌水、潮湿土质表面层的防护等。根据施工需要,也可把水溶性聚氨酯灌浆材料与油溶性聚氨酯灌浆材料按合适的比例混合后进行灌浆施工。 2 水溶性聚氨酯灌浆材料水溶性聚氨酯浆材的突出特点之一是易分散于水中,遇水自乳化,立即进行聚合反应。固结物具有良好的弹性、抗渗性、耐低温性,对岩石、混凝土、土粒等具有良好的粘接性能,灌浆后对水质无污染;特点之二是固结物具有弹性止水和膨胀止水的双重作用。水溶性聚氨酯灌浆与水玻璃、丙凝等灌浆相比,主要有以下几个优点:a.可在大量水存在的条件下与水反应,固化后形成不透水的固结层,可以封堵涌水;b.固化反应的同时产生二氧化碳气体,封闭的灌浆体系中初期的气体压力把低黏度浆液进一步压进细小裂缝深处以及疏松地层的孔隙中,使多孔性结构或地层充填密实,后期的气泡包封在胶体中,形成体积庞大的弹性固化物;c.在含大量水的地层处理中,可选择快速固化的浆液,它不会被水冲稀而流失;形成的弹性固结体,能充分适应裂缝和地基的变形;d.浆液黏度可调,可灌1mm左右的细缝;固化速度调节方便;e.施工设备简单,投资费用少。水溶性聚氨酯灌浆材料一般是单组分低黏度液体,其主要成分是端NCO基预聚体,它是由特种亲水性聚醚多元醇与多异氰酸酯制成的预聚体为主剂,加入助剂(稀释剂、增塑剂和其他助剂)配制而成的。为使聚氨酯浆材有良好的水分散性,一般选择EO含量较高的EO/PO共聚醚。通过调节具有不同EO/PO比例的亲水性聚醚,或EO聚醚与普通PPG型聚醚的混合比例,可以制得不同亲水程度的灌浆材料。聚氨酯浆液的固化时间通过加入促凝剂(催化剂)或缓凝剂,可在几秒钟到十几分钟范围内调节。国外某公司的水溶性聚氨酯浆材性能为:固含量77%～83%,黏度(21℃)600～1200mPas,相对密度1.04,固化物拉伸强度0.13～0.3MPa,伸长率150%～300%。 3.油溶性聚氨酯化学灌浆材料油溶性聚氨酯灌浆材料国内俗称"氰凝",是由低分子质量聚氧化丙烯多元醇(如N303、N204)与多异氰酸酯(TDI、MDI、PAPI)反应制得的预聚体为基料,以有机溶剂为稀释
常用无机注浆材料 一、水泥浆材 水泥作为注浆材料具有强度高、耐久性好、无毒、材料来源广、价格低廉等优点。它是使用最早、应用最广的注浆材料之一，一般注浆施工优先选用普通水泥。在细裂隙和微孔地层中，其可灌性虽不如化学浆材好，但若采用劈裂灌浆原理，则不少弱透水地层都可用水泥浆进行有效的加固。因此，水泥浆在国内外灌浆工程中一直是用途最广和用量最大的浆材。以水泥为主包括添加一定量的外加剂，用水配制成浆液，采用单液方式注入，这样的浆液称为单液水泥浆。所谓外加剂，系指水泥的早强剂、速凝早强剂、塑化剂、悬浮剂等。 1 ．纯水泥浆的基本性能 所谓纯水泥浆是指不包括附加剂，只有水泥和水调制而成的浆液，在室内做了有关纯水泥浆性能的试验，其结果见表8-4 。从试验结果可以看出，随着水灰比的增大，水泥浆的粘度、密度、结石率、抗压强度等都有十分明显的降低，初凝、终凝时间逐步延长。 2 ．外加剂 为了满足实际工程需要，一般都要加入外加剂来调节水泥浆的性能。 （ 1 ）水泥的速凝剂它是一种能够缩短水泥凝固时间的化学药剂。水泥速凝剂的种类很多，有氯化钙、食盐、水玻璃、纯碱、石膏、硫酸钠、碳酸钾、漂白粉等。复合特效速凝剂有红星一号、阳泉Ⅰ形和“ 711 ”型速凝剂。在一般情况下，水泥浆还是采用古老的办法，即是在水泥浆中加入占水泥重量5% 以下的氯化钙或占水泥重量3% 以下的水玻璃（水玻璃也是一种常用的速凝剂，加入量为2% ～3% 时，凝固期可缩短30% ～40% 。但如果加入量少于2% ，则有延长初凝时间的作用），其作用原理见前面有关章节，这里不再赘述。在此只列出几种外加剂的试验效果，见表8-5 。“ 711 ”型速凝剂起速凝作用的主要成分是铝酸钠，它是氧化铝与碳酸钠在高温作用下的产物。掺有“ 711 ”型速凝剂的水泥净浆性能见表8-6 。
水溶性聚氨酯化学灌浆材料产品性能与施工工艺 一、产品简介 水溶性聚氨酯化学灌浆材料是由多氰酸酯和多羟基聚醚进行化学合成的高分子注浆堵漏材料。该材料遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强材料。 二、特点 1、浆液遇水后自行分散、乳化、发泡，立即进行化学反应，形成不透水的弹性胶状固结体，有良好的止水性能。 2、反应后形成的弹性胶状固结体有良好的延伸性、弹性及抗渗性、耐低温性，在水中永久保持原形。 3、与水混合后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。 4、浆液遇水反应形成弹性固结体物质的同时，释放CO2气体，借助气体压力，浆液可进一步压进结构的空隙，使多孔性结构或地层能完全充填密实。具有二次渗透的特点。 5、浆液的膨胀性好，包水量大，具有良好的亲水性和可灌性，同时浆液的粘度、固化速度可以根据需要进行调节。 三、主要技术性能 项目名称水溶性 外观淡棕色透明液 粘度Mpa.S（25℃±0.5℃） 60-200 密度g/cm3 （25℃±0.5℃） 0．98-1．10 诱导凝固时间.S 10---1200 抗压强度Mpa ≥0.98 包水量≥ 10 四、运用范围 1、各种建筑物与地下混凝土工程的裂缝、伸缩缝、施工缝、结构缝的堵漏密封。 2、地质钻探工程的钻井护壁堵漏加固。 3、水利水电工程的水库坝体灌浆，输水隧道裂缝堵漏、防渗，坝体混凝土裂缝的防渗补强。 4、高层建筑物及铁路、高等级公路路基加固稳定。 5、煤炭开采或其他采矿工程中坑道内堵水，顶板等破碎层的加固。 6、桥梁基础的加固和桥体裂缝的补强。 7、已变形建筑物的加固，混凝土构筑物如水塔、水池缝隙的补强及防止沉陷。 8、土壤改良、土质表面的防护及稳定加固等。 五、施工要点 1、检查：仔细检查漏水部位，清理渗漏部位附近的污物,以备灌浆。 2、布孔：在漏水部位打灌浆孔，对深层裂缝可钻斜孔穿过缝面，一般孔距为２０ｃｍ—５０ｃｍ。 3、埋嘴封缝：埋设注浆嘴，用快干水泥封闭。 4、灌浆：根据渗漏部位的具体情况确定灌浆压力、灌浆量。用堵漏注浆泵将本产品灌入裂缝，当全邻孔出现纯浆液时，移至邻孔，在规定的压力下灌浆，直至压不进为止（注入率≤0.01L/min），随即关闭阀门。（一般灌浆压力0.3Mpa）。 5、7２小时后检查渗漏部位有无渗水，无渗水将灌浆嘴折断，用快干水泥将基面封闭、抹平。 六、安全注意事项 1、施工时请穿戴防护器具（如手套、护目镜），避免皮肤直接接触，如有沾染请即以大量清水冲洗。 2、本品为溶剂性材料，施工时须注意通风及远离火源。材料未固化前，施工区周围不得使用明火。 3、机器使用完毕须马上使用清洁剂清洗到完全干净。
混凝土裂缝化学灌浆处理方法 发表时间：2018-05-25T14:40:18.343Z 来源：《基层建设》2018年第7期作者： 1何非凡 2张文涛 1钟久安 [导读] 摘要：混泥土裂缝是导致工程建筑物损坏的主要原因，不仅会严重的影响建筑功能的发挥，还可能会出现渗水等问题，影响建筑内部设备的安全。 1四川共拓岩土科技股份有限公司四川成都 610000 2北京振冲工程股份有限公司北京朝阳 100020 摘要：混泥土裂缝是导致工程建筑物损坏的主要原因，不仅会严重的影响建筑功能的发挥，还可能会出现渗水等问题，影响建筑内部设备的安全。化学灌浆法能通过相应的工艺技术，向混泥土裂缝中灌输，从而清除掉混泥土裂缝，达到降低隐患的最终目的。本文就混凝土裂缝化学灌浆处理方法做简单概述，以便业内人士参考。 关键词：混泥土裂缝；化学灌浆；方法； 一化学灌浆概述 化学灌浆作为一门新的科学技术，在国内外已经得到了较为广泛的应用。所谓化学灌浆法就是通过利用化学制剂，在经过相应的工艺技术，向混凝土裂缝中进行灌输，从而达到消除裂缝的目的，降低建筑危害的发生率。化学灌浆法的出现及应用，不但有效的解决了建筑在施工及使用中所存在的质量问题，还能有效的保障整个建筑的安全使用，所以，化学灌浆法在建筑行业受到了很大的重视。 二混凝土裂缝产生的主要原因 2.1施工不合理 在建筑工程的实际施工过程中，一些施工人员为了能减轻工作量，并没有根据规范的要求进行施工。（1）在进行混泥土构件施工时，没有对基层进行清理以及淋水湿润，使得基层和构件的连接很不紧密，且粘结也不够牢固，从而使连接处出现裂缝问题。（2）在施工过程中，施工人员只是追求施工速度，并没有控制好每天的工程量，导致混凝土在凝结后产生一定的收缩，这样很容易在建筑不同构件的交界处出现裂缝问题。（3）在进行砂浆混合时，没有依照相应的比例进行，使得砂浆质量过低，不符合规范要求，从而使得混凝土构件的整体强度不够而出现裂缝问题。 2.2温度变化的影响 混凝土产生裂缝的主要因素就是温度的变化。无论什么物体都存在热胀冷缩的物理性质，混凝土材料也是如此，而不同的材料，其自身的线膨胀系数也会存在较大的差别。所以，在建筑的施工过程中，混凝土由于长时间处在温度交替变化的环境下，使得温度对建筑材料的影响非常大。如果受拉部位的温度变化应力超出材料自身的承受极限，在不同线膨胀系数的影响下，混凝土就会产生温度裂缝。 2.3地基沉降问题 一般情况下，建筑尤其是高层建筑，都会存在或多或少的地基沉降问题，这是建筑受到自身重力作用和荷载作用的共同影响所产生的正常现象。而由于地基的强度不同，在相同的荷载作用下，会产生一定的沉降差，进而对建筑结构本身产生巨大的拉应力，一旦拉应力超过建筑自身的承受范围，就会造成建筑结构的变形，从而导致混凝土裂缝的产生。 三混凝土裂缝的主要处理方法 3.1灌浆法 灌浆法的应用非常广泛，对于细微裂缝或者是较大的裂缝都很适用，而且效果很好。所谓灌浆法主要就是根据物理化学原理，通过采用机械设备把具有抗澎性能和固化的浆液材料灌输到某一种介质的缝隙或者结构内，并能使其在一定范围内扩散和固化，从而提高地基的强度，提高渗透性。利用压送设备把补缝浆液注入砼裂缝，从而达到闭塞的目的，这种方法属于传统方法，效果很显著。同时，还可以利用弹性补缝器将注缝胶注入裂缝中，不用电力，十分方便，而且效果也比较理想。 3.2填充法 填充法是采用修补材料直接填充裂缝，一般用来修补较宽的裂缝（>0.3毫米），作业简单，费用低。宽度小于0.3毫米、深度较浅的裂缝，或是裂缝中有充填物、用灌浆法很难达到效果的裂缝，以及小规模裂缝的简易处理可采取开V型槽，然后作填充处理。 3.3表面处理法 表面处理法包括表面涂抹和表面贴补法。表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝。表面贴补法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏。 四混凝土裂缝化学灌浆处理方法分析 4.1灌浆材料的选择 化学灌浆材料的种类非常多，且性能也存在着一定的差异，从而能更好的适应不同的建筑功能和环境。当前，化学灌浆材料可以分为两类：一是以丙烯酸盐或者是水溶性聚氨酯等为主要防渗止水类，二是以环氧树脂或者甲基丙烯酸甲酯等为主的加固补强类。所以，在进行建筑施工前，必须要结合裂缝的实际状况，并掌握好建筑所处环境，选择合适的灌浆材料。一般情况下，灌浆材料应当满足以下几点要求：（1）浆液是真溶液，有较强的流动性，且粘度要小，以便于灌输；（2）当浆液固结后，强度要高，耐久性能要好，受温度因素影响小；（3）灌浆材料稳定性要强，在常温下能够保存，且固化时间能够进行人工调节；（4）抗拉和抗压强度要高，要和混凝土有较好的粘结强度；（5）灌浆材料要无毒无污染，绿色环保。 4.2化学灌浆法的施工流程和工序 （1）布孔：尽可能的保障灌浆孔沿裂缝均匀的分布，并能包围裂缝，保障整个灌浆的质量。（2）裂缝清理：在进行灌浆施工前，应对混凝土裂缝进行清理，防止杂质影响到灌浆的质量。同时，还可以通过利用高压气泵对裂缝和灌浆孔中的灰尘或者杂质等进行清理，从而保障裂缝中干燥无水渍。（3）封闭裂缝：在清理工作完成后，需要利用专用的封缝胶，将底座骑缝粘贴，保证灌浆的顺利进行。要求底座灌浆嘴对准裂缝，同时必须粘贴牢固，不会出现漏胶现象。（4）测试是否存在漏气：这个工作必须对每一条裂缝逐一进行，切实保证密封质量。可以在裂缝表面涂抹肥皂水，将灌浆孔堵上，通过其中一个预留口向裂缝内压气，对密封性进行测试。（5）灌浆施工：在采用化
聚氨酯灌浆堵漏施工方法 邢春华陈新张永昌成光 （通州建总集团226300） [摘要] 本文简要介绍了聚氨酯堵漏施工方法 [关健词]聚氨酯堵漏施工方法注意点 1、概况 聚氨酯灌浆材料是一种高效防渗、堵漏材料。浆液遇水后立即发生化学反应，浆液粘度逐渐增加，最终生成不溶于水的凝胶体，同时产生二氧化碳气体。浆液在气体产生的膨胀力作用下向四周扩散，把浆液压入孔（缝）隙，使孔缝充填密实达到堵水防渗作用。 聚氨酯灌浆适用于砼结构内部疏松、蜂窝、麻面、空洞和砼变形缝、施工缝、不规格的龟裂缝，处理变形缝等。 2、施工步骤 2.1.找出漏水点，确定注浆部位 当渗漏面积较大、看不清渗漏处，不能准确判断漏水点时，可用干抹布擦干潮湿处，然后在漏水表面均匀撒上一层干水泥，先出现潮湿的地方，就是主要漏水点。 2.2.布注浆孔（布嘴） 视具体渗漏情况，确定是采用钻孔还是凿成V字形槽。砼渗漏、裂缝灌浆孔，可根据现场情况和是否方便施工，选择骑缝孔或斜孔。布孔的位置恰当与否将直接关系到灌浆效果。 2.2.1对于细裂缝。可不用钻孔方法布孔，选择缝较宽的部位，骑缝埋设灌浆缝嘴或灌浆盒。 2.2.2在局部凿槽。凿成空腔作为进浆通道，以增大进浆断面。此种方法对于钻孔无效果、缝内情况复杂、处理难度较大的裂缝比较合适，通常凿成V形槽，增大进浆断面。用风镐或扁凿把裂缝凿大，通常规格为宽6~8cm 、深为10cm，呈V字形。 2.2.3钻孔。砼结构体龟裂或有蜂巢，砼结构体（隧道、地下室、地下道）大量涌水止漏或饮用水池裂缝的灌注，常用钻孔。 2.3.冲洗孔与V形槽处理 2.3.1钻孔后，应将孔内粉尘或碎末冲洗干净，以疏通钻孔和裂缝通道。如果是干缝最好不用水冲洗，宜用溶剂或风处理干净。冲洗或风的压力不能超过设计灌浆压力，压缩空气应经过油水分离器，以免油污污染缝面，影响灌浆效果。如果是湿缝，可用外流水冲洗干净。
混凝土裂缝化学灌浆处理方法 摘要：混泥土裂缝是导致工程建筑物损坏的主要原因，不仅会严重的影响建筑 功能的发挥，还可能会出现渗水等问题，影响建筑内部设备的安全。化学灌浆法 能通过相应的工艺技术，向混泥土裂缝中灌输，从而清除掉混泥土裂缝，达到降 低隐患的最终目的。本文就混凝土裂缝化学灌浆处理方法做简单概述，以便业内 人士参考。 关键词：混泥土裂缝；化学灌浆；方法； 一化学灌浆概述 化学灌浆作为一门新的科学技术，在国内外已经得到了较为广泛的应用。所 谓化学灌浆法就是通过利用化学制剂，在经过相应的工艺技术，向混凝土裂缝中 进行灌输，从而达到消除裂缝的目的，降低建筑危害的发生率。化学灌浆法的出 现及应用，不但有效的解决了建筑在施工及使用中所存在的质量问题，还能有效 的保障整个建筑的安全使用，所以，化学灌浆法在建筑行业受到了很大的重视。 二混凝土裂缝产生的主要原因 2.1施工不合理 在建筑工程的实际施工过程中，一些施工人员为了能减轻工作量，并没有根 据规范的要求进行施工。（1）在进行混泥土构件施工时，没有对基层进行清理 以及淋水湿润，使得基层和构件的连接很不紧密，且粘结也不够牢固，从而使连 接处出现裂缝问题。（2）在施工过程中，施工人员只是追求施工速度，并没有 控制好每天的工程量，导致混凝土在凝结后产生一定的收缩，这样很容易在建筑 不同构件的交界处出现裂缝问题。（3）在进行砂浆混合时，没有依照相应的比 例进行，使得砂浆质量过低，不符合规范要求，从而使得混凝土构件的整体强度 不够而出现裂缝问题。 2.2温度变化的影响 混凝土产生裂缝的主要因素就是温度的变化。无论什么物体都存在热胀冷缩 的物理性质，混凝土材料也是如此，而不同的材料，其自身的线膨胀系数也会存 在较大的差别。所以，在建筑的施工过程中，混凝土由于长时间处在温度交替变 化的环境下，使得温度对建筑材料的影响非常大。如果受拉部位的温度变化应力 超出材料自身的承受极限，在不同线膨胀系数的影响下，混凝土就会产生温度裂缝。 2.3地基沉降问题 一般情况下，建筑尤其是高层建筑，都会存在或多或少的地基沉降问题，这 是建筑受到自身重力作用和荷载作用的共同影响所产生的正常现象。而由于地基 的强度不同，在相同的荷载作用下，会产生一定的沉降差，进而对建筑结构本身 产生巨大的拉应力，一旦拉应力超过建筑自身的承受范围，就会造成建筑结构的 变形，从而导致混凝土裂缝的产生。 三混凝土裂缝的主要处理方法 3.1灌浆法 灌浆法的应用非常广泛，对于细微裂缝或者是较大的裂缝都很适用，而且效 果很好。所谓灌浆法主要就是根据物理化学原理，通过采用机械设备把具有抗澎 性能和固化的浆液材料灌输到某一种介质的缝隙或者结构内，并能使其在一定范 围内扩散和固化，从而提高地基的强度，提高渗透性。利用压送设备把补缝浆液 注入砼裂缝，从而达到闭塞的目的，这种方法属于传统方法，效果很显著。同时，

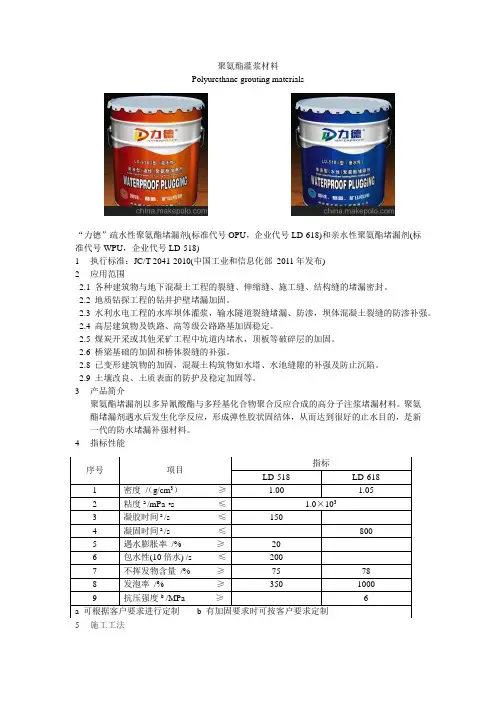

聚氨酯灌浆材料 Polyurethane grouting materials “力德”疏水性聚氨酯堵漏剂(标准代号OPU ，企业代号LD-618)和亲水性聚氨酯堵漏剂(标准代号WPU ，企业代号LD-518) 1 执行标准：JC/T 2041-2010(中国工业和信息化部 2011年发布) 2 应用范围 2.1 各种建筑物与地下混凝土工程的裂缝、伸缩缝、施工缝、结构缝的堵漏密封。 2.2 地质钻探工程的钻井护壁堵漏加固。 2.3 水利水电工程的水库坝体灌浆，输水隧道裂缝堵漏、防渗，坝体混凝土裂缝的防渗补强。 2.4 高层建筑物及铁路、高等级公路路基加固稳定。 2.5 煤炭开采或其他采矿工程中坑道内堵水，顶板等破碎层的加固。 2.6 桥梁基础的加固和桥体裂缝的补强。 2.8 已变形建筑物的加固，混凝土构筑物如水塔、水池缝隙的补强及防止沉陷。 2.9 土壤改良、土质表面的防护及稳定加固等。 3 产品简介 聚氨酯堵漏剂以多异氰酸酯与多羟基化合物聚合反应合成的高分子注浆堵漏材料。聚氨酯堵漏剂遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强材料。 4 指标性能
结构体龟裂漏水 于裂缝最低处左或右5㎝～10㎝处||倾斜钻孔至结构体厚度之一半深，循序由低处往高处钻，孔距为20㎝～30㎝为宜，钻至最高处后再一次埋设止水针头，由于一般结构体龟裂的属不规则状，故须特别注意钻孔时须与破裂面交叉，注射才会有效果。 止水针头设置完成后，以高压灌注机注入单液型疏水性发泡剂至发现注射材于结构体表面渗出。 灌注完成后，即可去除止水针头。 若渗水情况依然无法改善时，再以单液型亲水性发泡剂修补即可 5.2 蜂巢漏水 5.2.1 在蜂巢范围处，每隔25㎝～30㎝钻一孔，深度为结构体厚度之一半为宜，再埋设止水针头并加以旋紧固定。 5.2.2 止水针头设置完成后，先以高压灌注机注入单液型疏水性发泡剂至发现注射材于结构体表面渗出；再以高压灌注机注入单液型亲水性止漏材，即可完全解决漏水问题。 5.2.3 灌注完成后，即可去除止水针头。 5.3 环片隧道止水 5.3.1 环片裂缝渗水：先于环片裂缝处直接钻孔，钻孔深度必须超过环片厚度，埋设止水针头后注入单液型疏水性发泡剂；再于环片裂缝处左或右5㎝～10㎝处倾斜钻孔至环片厚度之1/2深，埋设止水针头；注入单液型亲水性止漏材。 5.3.2 环片与环片之间渗水：先于环片与环片之间渗水处钻孔，钻孔深度必须超过环片厚度，埋设止水针头后注入单液型疏水性发泡剂；灌注完成后再注入单液型亲水性止漏材。 5.3.3 灌浆孔渗水：灌浆孔盖钻5mm孔，在由此孔注入单液型亲水性止漏材。
1工程概况 惠州抽水蓄能电站装机容量2400MW,分A. B厂布置，位于广东省惠州市博罗县城郊，距广州市H2km,距惠州市20km,距深圳市77km,枢纽工程由上水库.下水库.输水建筑物、地下厂房洞室群、地廂开关站及永久公路等组成。駭洞采用钢筋磴衬砌，洞径在3.5一8.5m之间。为了提高隧洞磴结构对高水头压力的防渗能力，设计要求在高压隧洞和地质构造带等部位逬行化学灌浆处理。 当前，惠州抽水蓄能电站A厂已进入机电设备安装施工期，输水隧洞己基本完成磴衬砌施工，现正进行水泥灌浆施工阶段。根据设计要求在水泥灌浆施工完成后进行化学灌浆施工。化学灌浆施工的具体部位如下： (1)高压岔管； (2)下平洞、下斜井、上平洞过沟段的地质缺陷部位，水泥灌浆异常部位(吸水不耗浆部位)； (3)引水支管、尾水支管帷幕灌浆部位； (4)1#、2#施工支洞高压堵头； (5)中平洞靠近1#施工支洞段、尾水隧洞靠近尾闸室段的地质缺陷部位。 2编制依据 (1)《建筑施工安全检查标准》(JGJ59-99); (2)《惠蓄输水系统灌浆施工技术要求》； (3)设计修改/通知单：引(洞)设A字第35号《A厂输水系统
断层带灌浆加强处理》； (4)设计修改/通知单：引(洞)设A字第45号《A厂输水系统化学灌浆范围修改》； (5)设计修改/通知单：引(洞)设B字第14号《B厂输水系统断层带灌浆加强处理》； (6)《水工建筑物水泥灌浆施工技术规范》：DL/T5148-; (7)《A厂输水系统灌浆布置图》：DZ15D2-1A-O5_O7; (8)《B厂输水系统灌浆布置图》：DZ15D2-1B-05-07; (9)《水利水电工程钻孔压水试验规程》：DL/T5331-; (10)《水利水电工程施工组织设计手册》：第三卷。 3施工布置 施工用水、电利用现场磴及水泥灌浆阶段已布置的水、电系统，并根据现场情况，接支线至工作廂。 平洞及施工支洞堵头化学灌浆施工，搭设简易移动脚手架作为施工平台。 斜井化学灌浆施工利用水泥灌浆施工专用平台，与水泥灌浆同步进行、交叉作业。材料运送采用送料小车由斜井□运至工作直。4灌浆材料化学浆材选择原则：一是浆材的可灌性，所选化学浆材必须能够灌入裂缝，充填饱满，灌入后能凝结固化，以达到补强和防渗加固的目的；二杲浆材的耐久性，所选用的材料在使用环境条件下性能稳定，不易起化学变化，而且与磴裂缝有足够的粘结强度，不易脱离 分开。
化学灌浆材料及施工工艺 化学灌浆材料种类较多，主要的有水玻璃类。丙烯酰胺类、丙烯酸盐类，聚氨酯类，环氧树脂类，甲基丙烯酸甲酸类。常用的有聚氨酯类、环氧类、丙烯酸盐类、水玻璃类。由于价格低廉，在一些临时性工程中也有应用的。下面着重介绍聚氨酯类，环氧类化灌材料及混凝土缺陷修补的一些材料和施工工艺。 一、聚氨酯类灌浆材料 聚氨酯类化灌材料主要有两大类：水渗性和和非水渗性的。水渗性的能与水混渗，非水渗性的只能渗于某些有机溶剂，如丙酮、甲苯、二甲苯等。水渗性的灌浆材料代表产品有Lw与Hw水渗性灌浆材料。非水溶性的灌浆材料有氰凝等。 1. Lw灌浆材料 1）浆液组成：Lw灌浆材料是由多异氰酸酯与含多羟基的化合物在一定的条件下通过反应合成的一种预聚体。 2）浆液的主要特点 ?具有良好的亲水性，水即是稀释剂又是固化剂，浆液遇水反应而凝固。这当中水的量是关键，水不能太多，水太多浆液固结体质量差。 ?可在潮湿或有涌水的情况下进行灌浆，尤其是快速堵漏，效果十分显著，浆液对水质适应性强，在海水和PH值在3~13的水中均能固化。 ?浆液固结体为弹性体，遇水能膨胀具有弹性止水和以水止水的双重功能，特别适用于变形缝的防水处理。 ?固结体无毒。 ?施工工艺简单，浆液无需繁杂的配制，用单液法直接灌注。
-可与Hw水渗性聚氨酯灌浆材料以任意比例混合使用，以降低浆液的粘度,
改变固结体的强度和遇水膨胀的倍数。 3）主要性能指标（通用型） ?粘度（25C , mpa ? s ） ?含水量（倍） ?固结体遇水膨胀率％ ?粘结强度（Mpa ） -拉伸强度（Mpa 4） 适用范围 ?适用潮湿或有水的环境，如水利水电、隧道、地铁、矿井等各种工程渗漏 水的混凝土伸缩缝、裂缝、施工缝；岩石及基础等工程渗漏处理。 ?干燥环境中不适用。如屋面漏水或裂缝不适用 Lw 处理，可用SR 材料或其 他材料处理。因为Lw 固结体在干燥的环境下有一定的收缩性，但这种收 缩遇水后以会膨胀，但膨胀有一个过程，在这个过程中，固结体收缩后的 细缝在下雨时会漏水。 5） 施工工艺 A.裂缝（结构缝、施工缝）处理 检查漏水部位一一清理缝面污物一一骑缝粘贴灌浆嘴（或打孔）一一封缝一 —压水（风）试漏一一修补、封闭漏水点一一用风吹出缝内积水一一灌丙酮 赶水（有渗水的裂缝）一一紧接着灌 Lw （自下而上，出浓浆关闭）一一并浆 ――灌浆结束后，用丙酮清洗灌浆泵和用具一一浆液固化后凿除灌浆嘴 （管）, 用丙酮清洗水泥砂浆封闭、抹平 150~350 干 燥》0.8 包和面干＞ 0.7 -拉伸扯断伸长率（％） -拉伸扯断变形率（％） -压缩试验（轴向变形 -抗渗性 50%) 1.8 3.9 ? 4.8 Mpa X 10
水溶性聚氨酯化学灌浆堵漏施工工法 前言 化学灌浆(Chemical Grouting)是将一定的化学材料(无机或有机材料)配制成真溶液,用化学灌浆泵等压送设备将其灌入地层或缝隙内,使其渗透、扩散、胶凝或固化,以增加地层强度、降低地层渗透性、防止地层变形和进行混凝土建筑物裂缝修补的一项加固基础,防水堵漏和混凝土缺陷补强技术。即化学灌浆是化学与工程相结合，应用化学科学、化学浆材和工程技术进行基础和混凝土缺陷处理(加固补强、防渗止水)，保证工程的顺利进行或借以提高工程质量的一项技术。 关键词：防水堵漏高压灌注化学灌浆注浆液止水针头 工法特点 1.灌浆液技术成熟，品种齐全，基本上都已实现了单组份成品化生产，不需现场调配，质量稳定，开桶即可使用。浆液耐化学腐蚀，固化后无毒、环保、可永久防水。 2.施工工艺简单，易行。施工速度快，止水效果立竿见影，一劳永逸。工人劳动强度小，施工效率是传统施工方法的5~10倍，传统作法无法比拟。 3.灌浆料与水混合后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。 4.施工不受季节、天气限制，可用于各种工程，包括检修、抢修工程，饮用水工程。施工综合费用低，经济效益显著 适用范围 1、建筑物及地铁、隧道等地下工程变形缝、施工缝、结构裂缝堵漏。 2、桥墩、大坝、水电站裂缝堵漏，混凝土结构物外墙加固。
3、各种水塔、水池、地下室防渗堵漏。 4、隧洞掘进和矿井建设中的堵漏，铁路、隧道、涵洞堵漏。 5、破裂带和软地基加固。 工艺原理 本工法所讲的水溶性聚氨酯化学灌浆材料是一种底黏度，单组份合成高分子聚氨酯材料，形态为浆体，它有遇水产生交联反应，发泡生成多元网状封闭弹性体的特征。当它被高压注入到混凝土裂缝结构延展直至将所有缝隙（包括肉眼难以觉察的）填满，遇水后（注水）伴随交联反应，释放大量二氧化碳气体，产生二次渗压，高压推力与二次渗压将弹性体压入并充满所有缝隙，达到止漏目的. 可见水溶性聚氨酯化学灌浆材料是堵漏材料中性能最好的一种，用一般材料不能根治渗漏，使用高压灌浆堵漏技术后一次堵漏成功。水溶性聚胺脂初始膨胀率能够达到100％，形成胶凝体以后，第一次膨胀消失，但具有很好的弹性，成为稳定的类似止水橡皮的弹性体。一般来讲，水溶性聚胺脂灌浆技术适用于处理稳定型（非活动型）裂缝的防渗工程，选择在混凝土体温度低点时进行灌浆堵渗漏水处理，效果较好。 施工工艺流程及操作要点 1、施工工艺：确定漏水点→清理渗漏基面→钻孔→安装止水针头→洗缝→ 封缝→高压灌注发泡浆料→拆灌浆嘴→槽孔修补→防水处理→检查验收 2、施工要点 1 清理：详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除砼表面析出物，确保表面干净、润湿。 2 钻孔：使用电锤等钻孔工具沿裂缝两侧进行钻孔，钻头直径为14mm,钻孔角度宜≦45°，钻孔深度≦结构厚度的2/3，钻孔必须穿过裂缝。但不得将结构打穿
产品简介 聚氨酯化学灌浆材料是由多氰酸酯和多羟基聚醚进行化学合成的高分子注浆堵漏材料。该材料遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强材料。聚氨酯灌浆材料是应用于岩上、土木建筑工程中起堵水、防渗、加固作用的一种新型灌浆材料。它遇水后立即反应，体积迅速膨胀，生成一种不溶于水、有较高强度和弹性的凝胶体。广泛应用于地下工程的防水堵漏、建筑物地基加固、复杂地层的稳固、大坝基础加固隧道防止滴水、破碎体加固、地下铁道基础加固、桥基加固和裂缝补强、矿井建设中的止水和加固等方面。 二、聚氨酯灌浆材料分类： 聚氨酯灌浆材料分水溶性和油溶性两种，二者都能防水、堵漏、加固地基。水溶性聚氨酯灌浆材料包水量大、渗透半径大。油溶性聚氨酯灌浆材料形成的固结体强度大、抗渗好，适用于加固地表和防水兼备的工程。适用于堵填动水层的涌水和土质表面层的防护。 二、特点 1、浆液遇水后自行分散、乳化、发泡，立即进行化学反应，形成不透水的弹性胶状固结体，有良好的止水性能。 2、反应后形成的弹性胶状固结体有良好的延伸性、弹性及抗渗性、耐低温性，在水中永久保持原形。 3、与水混合后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。 4、浆液遇水反应形成弹性固结体物质的同时，释放CO2气体，借助气体压力，浆液可进一步压进结构的空隙，使多孔性结构或地层能完全充填密实。具有二次渗透的特点。 5、浆液的膨胀性好，包水量大，具有良好的亲水性和可灌性，同时浆液的粘度、固化速度可以根据需要进行调节。 6．聚氨酯与土粒粘合力大、形成高强度弹性固结体，防止地基变
形、龟裂、崩坏，从而使地基得到补强。 7．浆液的粘度、固化速度可以调节。注浆设备与工艺简单，投资费用少。 8．油溶性聚氨酯灌浆材料由主浆液与促进剂两种组份组成，水溶性聚氨酯灌浆材料是属于单组份材料。 三、主要技术性能 水溶性20水溶性15油溶性 外观淡黄色透明液 体 淡黄色透明液 体 黄色透明液体 密度(g/cm3) 1.05-1.15 1.05-1.150.5-1.12 粘度(Pas/20℃)0.2-0.80.2-0.80.05-0.15 凝固时间(可调节范 围秒) 20-120020-1200几秒-几十分抗压强度(MPa)┄┄12-24 抗渗强度(MPa)┄┄≥0.8 包水量(倍)≥20≥15┄ 四、运用范围 1、各种建筑物与地下混凝土工程的裂缝、伸缩缝、施工缝、结构缝的堵漏密封。 2、地质钻探工程的钻井护壁堵漏加固。 3、水利水电工程的水库坝体灌浆，输水隧道裂缝堵漏、防渗，坝体混凝土裂缝的防渗补强。 4、高层建筑物及铁路、高等级公路路基加固稳定。 5、煤炭开采或其他采矿工程中坑道内堵水，顶板等破碎层的加固。 6、桥梁基础的加固和桥体裂缝的补强。 7、已变形建筑物的加固，混凝土构筑物如水塔、水池缝隙的补强及防止沉陷。
化学灌浆施工技术措施https://www.doczj.com/doc/8b4344297.html,work Information Technology Company.2020YEAR
1 工程概况 惠州抽水蓄能电站装机容量2400MW，分A、B厂布置，位于广东省惠州市博罗县城郊，距广州市112km,距惠州市20km，距深圳市77km，枢纽工程由上水库、下水库、输水建筑物、地下厂房洞室群、地面开关站及永久公路等组成。隧洞采用钢筋砼衬砌，洞径在3.5～8.5m之间。为了提高隧洞砼结构对高水头压力的防渗能力，设计要求在高压隧洞和地质构造带等部位进行化学灌浆处理。 目前，惠州抽水蓄能电站A厂已进入机电设备安装施工期，输水隧洞已基本完成砼衬砌施工，现正进行水泥灌浆施工阶段。根据设计要求在水泥灌浆施工完成后进行化学灌浆施工。化学灌浆施工的具体部位如下： （1）高压岔管； （2）下平洞、下斜井、上平洞过沟段的地质缺陷部位，水泥灌浆异常部位（吸水不耗浆部位）； （3）引水支管、尾水支管帷幕灌浆部位； （4）1#、2#施工支洞高压堵头； （5）中平洞靠近1#施工支洞段、尾水隧洞靠近尾闸室段的地质缺陷部位。 2 编制依据 （1）《建筑施工安全检查标准》（JGJ59-99）； （2）《惠蓄输水系统灌浆施工技术要求》； （3）设计修改/通知单：引（洞）设A字第35号《A厂输水系统断层带灌浆加强处理》； （4）设计修改/通知单：引（洞）设A字第45号《A厂输水系统化学灌浆范围修改》； （5）设计修改/通知单：引（洞）设B字第14号《B厂输水系统断层带灌浆加强处理》； （6）《水工建筑物水泥灌浆施工技术规范》：DL/T5148-2001； （7）《A厂输水系统灌浆布置图》：DZ15D2-1A-05～07； （8）《B厂输水系统灌浆布置图》：DZ15D2-1B-05～07； （9）《水利水电工程钻孔压水试验规程》：DL/T5331-2005；
化学灌浆材料及现场 施工工艺 Revised on November 25, 2020
化学灌浆材料及施工工艺化学灌浆材料种类较多，主要的有水玻璃类。丙烯酰胺类、丙烯酸盐类，聚氨酯类，环氧树脂类，甲基丙烯酸甲酸类。常用的有聚氨酯类、环氧类、丙烯酸盐类、水玻璃类。由于价格低廉，在一些临时性工程中也有应用的。下面着重介绍聚氨酯类，环氧类化灌材料及混凝土缺陷修补的一些材料和施工工艺。 一、聚氨酯类灌浆材料 聚氨酯类化灌材料主要有两大类：水渗性和和非水渗性的。水渗性的能与水混渗，非水渗性的只能渗于某些有机溶剂，如丙酮、甲苯、二甲苯等。水渗性的灌浆材料代表产品有Lw与Hw水渗性灌浆材料。非水溶性的灌浆材料有氰凝等。 灌浆材料 1）浆液组成：Lw灌浆材料是由多异氰酸酯与含多羟基的化合物在一定的条件下通过反应合成的一种预聚体。 2）浆液的主要特点 ·具有良好的亲水性，水即是稀释剂又是固化剂，浆液遇水反应而凝固。这当中水的量是关键，水不能太多，水太多浆液固结体质量差。 ·可在潮湿或有涌水的情况下进行灌浆，尤其是快速堵漏，效果十分显着，浆液对水质适应性强，在海水和PH值在3~13的水中均能固化。 ·浆液固结体为弹性体，遇水能膨胀具有弹性止水和以水止水的双重功能，特别适用于变形缝的防水处理。 ·固结体无毒。 ·施工工艺简单，浆液无需繁杂的配制，用单液法直接灌注。 ·可与Hw水渗性聚氨酯灌浆材料以任意比例混合使用，以降低浆液的粘度，改变固结体的强度和遇水膨胀的倍数。 3）主要性能指标（通用型）
·粘度（25℃，mpa·s）150~350 ·含水量（倍）≥20 ·固结体遇水膨胀率％≥100 ·粘结强度（Mpa）干燥≥ 包和面干≥ ·拉伸强度（Mpa）≥ ·拉伸扯断伸长率（％）≥130 ·拉伸扯断变形率（％）0 ·压缩试验（轴向变形50％）～ ·抗渗性×10-9 4）适用范围 ·适用潮湿或有水的环境，如水利水电、隧道、地铁、矿井等各种工程渗漏水的混凝土伸缩缝、裂缝、施工缝；岩石及基础等工程渗漏处理。 ·干燥环境中不适用。如屋面漏水或裂缝不适用Lw处理，可用SR材料或其他材料处理。因为Lw固结体在干燥的环境下有一定的收缩性，但这种收缩 遇水后以会膨胀，但膨胀有一个过程，在这个过程中，固结体收缩后的细 缝在下雨时会漏水。 5)施工工艺 A.裂缝（结构缝、施工缝）处理 检查漏水部位——清理缝面污物——骑缝粘贴灌浆嘴（或打孔）——封缝——压水（风）试漏——修补、封闭漏水点——用风吹出缝内积水——灌丙酮赶水（有渗水的裂缝）——紧接着灌Lw（自下而上，出浓浆关闭）——并浆——灌浆结束后，用丙酮清洗灌浆泵和用具——浆液固化后凿除灌浆嘴 （管），用丙酮清洗水泥砂浆封闭、抹平。 ★几个有关的问题讨论 ·粘贴灌浆嘴，打孔：
