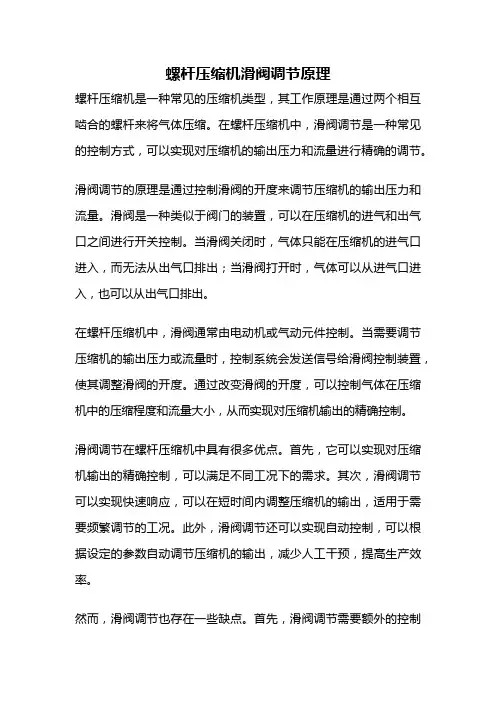

螺杆压缩机的能级控制 高翔 摘要：通过介绍螺杆压缩机的滑阀的内部结构，处理压缩机能级控制出现的问题。 关键词：螺杆、滑阀、能量调节 一、概述： 螺杆式压缩机是一种高速回转的容积式压缩机，通过工作容积缩小进行气体压缩，除了两个高速回转的螺杆转子外，没有其它运动部件，具有回转式压缩机（如离心式压缩机）和往复式压缩机（如活塞式压缩机）各自的优点，如体积小、重量轻、运转平稳、易损件少、效率高、单级压比大、能量无级调节等，在压缩机行业得到迅速发展及应用。由于螺杆制冷压缩机单级有较大的压缩比及宽广的容量范围，故适用于高、中、低温各种工况，特别在低温工况及变工况情况下仍有较高的效率，这一优点是其它机型（如吸收式、离心式等）不具备的。因此，螺杆式制冷压缩机被广泛用于空调、冷冻、化工、水利等各个工业领域，是制冷领域特别是工业领域的最佳机型。 由于螺杆制冷压缩机属于容积式压缩机，它利用一对相互啮合的阴阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩和排气过程。适用于NH3（氨）、R22（氟利昂）等各种制冷工质，不需要对机器结构作任何改变，所以一般认为螺杆式制冷压缩机不存在困扰制冷界的CFCs工质替代问题。 二、结构分析： 螺杆式制冷压缩机常用滑阀调节能量，即在两个转子高压侧，装上一个能够轴向移动的滑阀，来调节能量和卸载启动。滑阀调节能量的原理，是利用滑阀在螺杆的轴向移动，以改变螺杆的有效轴向工作长度，使能量在100%和10%之间连续无级调节。 能量调节主要与转子有效的工作长度有关。图一为滑阀的移动与能量调节的原理图。图A示出全负荷时滑阀的位置。当滑阀尚未移动时，滑阀的后缘与机体上滑阀滑动缺口的底边紧贴，滑阀的前缘则与滑动缺口的剩余面积组成径向排气口。此时，基元容积中充气最
螺杆式制冷压缩机的工作原理 发布时间：2012年4月20日 螺杆式制冷压缩机的工作原理 1、螺杆式制冷压缩机的特点 与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。与活塞压缩机相比，螺杆式制冷压缩机有以下优点： a．体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2； b．转速高，单机制冷量大； c．易损件少，使用维护方便； d．运转平稳，振动小； e．单级压比大，可以在较低蒸发温度下使用； f．排气温度低，可以在高压比下工作； g．对湿行程不敏感； h．制冷量可以在10%～100%之间无级调节； i．操作方便，便于实现自动控制； j．体积小，便于实现机组化。 缺点： 转子、机体等部件加工精度要求高，装配要求比较严格； 油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。 2、螺杆式制冷压缩机工作原理 双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型。随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变。侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位置）时，齿槽（密闭容积）与排气孔相通，高压气体排出压缩机，进入油分离器。吸气、压缩、排气过程见示意图。 3、内压比与螺杆压缩机经济性的关系 螺杆压缩机是没有气阀的容积型回转式压缩机，吸、排气孔的打开和关闭完全为几何结构决定的，即吸气终了的体积和压缩结束时的体积是固定的，即内容积比是固定的。而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。 内容积比：Vi＝VS/Vd VS—吸气终了时的容积，Vd—压缩终了时的容积 内压力比：Za ＝Pd / P0 Pd—压缩终了压力，P0—吸入压力 可见，内压比是由内容积比决定的。所以，压缩终了压力Pd是由吸气压力和内容
柴油机气阀间隙测量与调整 柴油机组装好后或配气机构检修后，都要检查和调整气阀间隙；柴油机在工作过程中，由于配气机构各零件的磨损及调整螺钉的松动，都会引起气阀间隙的变化，应定期检查和调整。 检查调整的方法（以6160A柴油机为例）： （1逐缸调整法：按曲轴工作转向转动飞轮，注意观察靠近飞轮的第六缸进排气阀的推杆，当发现两推杆同时上下移动时，就表示第六缸处于进排气阀重叠角的状态，停止转车。此时第一缸活塞处于压缩冲程的过程，进排气阀都在关闭状态。即可用塞尺检查调整第一缸进排气阀间隙。 判断气阀关闭状态的方法还有以下两种： ①可通过高压喷油泵泵体上的直槽观察孔，观察到油泵柱塞或导程筒正在上行的过程中，油泵对应的该缸气阀处于关闭状态。 ②可打开道门检查顶柱滚轮落在凸轮基圆上，气阀处于关闭状态。 再顺曲轴工作转向转动飞轮，每经过一个发火间隔角（本例为120?曲柄转角），按发火顺序（1-5-3-6-2-4）可检查下一缸的进排气阀间隙。在飞轮转动两圈内可按顺序完成对六个气缸的进排气阀间隙的检查和调整。 （2两次盘车调整法 顺曲轴工作转向盘车转动飞轮，使第一缸活塞处于压缩冲程的上止点附近；其判断方法与逐缸调整法第一步相同。 此时可同时检查调整第一缸的进排、第二缸的进、第三缸的排、第四缸的进、第五缸的排的各缸气阀间隙。
在检查调整上列各缸气阀间隙后，第二次盘车转动飞轮一圈（360?），当第六缸处于压缩冲程上止点时，可调整第六缸的进排、第五缸的进、第四缸的排、第三缸的进、第二缸的排的气阀间隙。 （3对一般六缸柴抽机，可照“前进后排、本缸调进排”的格式完成检查调整操作。具体方法是：按各缸发火顺序进行，先于发火的缸号可以调整进气阀间隙；后于发火缸的缸号可以调整排气阀间隙，正在发火的气缸，进排气阀均可调整；进排气阀在重叠角的气缸，进排气阀均不可调整。 （4调整的操作方法 用梅花扳手和螺丝刀旋松摇臂端调节螺栓的锁紧螺母。 用规定的气阀间隙厚度的塞尺插入摇臂与气阀杆头部之间，用螺丝刀拧动调节螺钉，同时拖动塞尺，当塞尺移动感到稍有阻力但又不太紧时，表示间隙值合乎规定的要求。 用螺丝刀止住调节螺钉，使之不能转动，把锁紧螺母拧紧，再拖动塞尺复验松紧程度是否变化，直到完全合格为止。
雅通机电设备，调整柴油机气门间隙的方法 柴油机气间间隙过大会引起充气不足和排气不足，气门间隙过小会引起气门关闭不严，让高温气体从缝隙中漏出而烧坏气门。因此，气门过大或过小都会引起柴油机功率下降，经济性能降低。在柴油机的使用过程中，必须定期检查和调整气门间隙。其方法如下： 1、首先拆下气门罩盖，然后摇动曲轴，使活塞在压缩行程上止点位置（飞轮的“上止点”刻线与水箱上的刻线对齐），关闭减压装置。将厚薄规插入摇臂头与气门杆端之间，测量其间隙的大小。 2、值得注意的是，需要测量热车和冷车时的气门间隙，将测得的值与技术规定值进行比较。一般是冷车时进气门间隙为0.35毫米、排气门间隙为0.4毫米； 3、、热车时进气门间隙为0.25毫米、排气门间隙为0.3毫米，如不符合规定值，则进行调整。 4、调整气门间隙时，先松开锁紧螺母，用螺丝刀拧动调整螺栓至间隙适合为止。再用螺丝刀顶位调整螺栓，将锁紧螺母拧紧。然后再复查一遍间隙是否适合。 5、但在气门摇臂头有凹窝的情况下，调整气门间隙时，最好是按规定顺序调到气门无间隙为止，根据气门调整螺丝的螺距和要求的气门间隙退回调整螺丝相应的大约间隙圈数。此方法要比用厚薄规定准确些。对多缸柴油机要根据工作顺序和气门排列，依次进行调整。 Diesel gas clearance will cause the exhaust valve of inflatable deficiencies and shortcomings, clearance will cause the valve is not tightly closed, so that high temperature gas leak out of the gap and the burned-out valve. Therefore, the valve is too large or too small will cause the engine power to drop, economic performance. In the diesel engine use, must be checked regularly and adjust the valve clearance. The method is as follows: 1, first remove the valve cover, and then shake the crankshaft, so that the piston in a compression stroke top dead point position ( flywheel " TDC " line and the water tank on the reticle alignment ), close the pressure reducing device. The feeler inserted rocker head and a valve rod end, measuring the gap size. In 2, notably, requires the measurement of hot and cold car valve clearance, the value of the measured values are compared with the technical regulations. The general is cold car into the valve clearance is 0.35 mm, the exhaust valve clearance is 0.4 mm; 3, hot, intake valve clearance is 0.25 mm, the exhaust valve clearance is 0.3 mm, if does not conform to the specified value, then adjust. 4, adjust the valve clearance, loosen lock nut, screw with a screwdriver adjustment bolt to the gap for far. Then screw driver top adjustment bolt, the locking nut. Then check again whether the space is suitable for. In 5, but in the valve rocker arm head has a condition, adjust the valve clearance, preferably in the prescribed sequence to the valve gap so far, according to a valve adjustment screw pitch and the requirements of the valve clearance adjusting screw corresponding approximately to return gap
目录 一．编制说明 (1) 二．编制依据 (1) 三．主要技术参数 (2) 四．施工前准备 (2) 五．地脚螺栓与垫铁 (4) 六．压缩机组的安装 (5) 七．灌浆 (7) 八．压缩机拆检、清洗、组装 (7) 九．油系统拆检、清洗、回装 (11) 十．电机检查 (13) 十一．仪表的拆检 (16) 十二．压缩机联轴器找正对中 (17) 十三．管道安装（与压缩机联接部分） (18) 十四．压缩机运转试验 (19) 十五．环境、职业安全、健康保证措施 (22) 十六．质量保证措施 (22) 十七．安全、环境保证措施 (23) 十八．人力需求计划 (23) 十九．施工机具、量具需求计划 (24) 附表一 (26) 附表二 (26)
一．编制说明 空气压缩站安装空气压缩机，共5台。其中，由上海埃尔特压缩空气系统工程有限公司生产的APC75-64.4/2.5型低压无油螺杆空气压缩机2台，压缩空气用于除尘吹扫用气及仪用执行机构用气；英格索兰（中国）工业设备制造有限公司生产的M110-A7型回转式螺杆空气压缩机3台，其主要用金回收车间吸附工艺用气。 安装位置： A、B轴/1、2线APC75-64.4/2.5型低压无油螺杆空气压缩机1台 A、B轴/2、3线APC75-64.4/2.5型低压无油螺杆空气压缩机1台 A、B轴/2、3线M110-A7型回转式螺杆空气压缩机1台 A、B轴/3、4线M110-A7型回转式螺杆空气压缩机1台 A、B轴/3、4线M110-A7型回转式螺杆空气压缩机1台二．编制依据 1 北京矿冶研究总院压缩空气站工段建筑、结构与工艺专业施工相关图纸； 2 上海埃尔特压缩空气系统工程有限公司APC75-64.4/2.5型低压无油螺杆空气压缩机和英格索兰（中国）工业设备制造有限公司M110-A7型回转式螺杆空气压缩机制造厂生产装配图（含零部件图）及使用说明书； 3 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98； 4 《压缩空气站设计规范》GB5029-2003； 5 《压力管道规范-工业管道》GB/T20801-2006； 6 《工业金属管道工程施工及验收规范》GB50235-97。
螺杆压缩机工作原理及结构比较 螺杆式制冷压缩机作为回转式制冷压缩机的一种，同时具有活塞式和动力式（速度式）两者的特点。 1、与往复活塞式制冷压缩机相比，螺杆式制冷压缩机具有转速高，重量轻，体积小，占地面积小以及排气脉动低等一系列优点。 2、螺杆式制冷压缩机没有往复质量惯性力，动力平衡性能好，运转平稳，机座振动小，基础可作得较小。 3、螺杆式制冷压缩机结构简单，机件数量少，没有像气阀、活塞环等易损件，它的主要摩擦件如转子、轴承等，强度和耐磨程度都比较高，而且润滑条件良好，因而机加工量少，材料消耗低，运行周期长，使用比较可靠，维修简单，有利于实现操纵自动化。 4、与速度式压缩机相比，螺杆式压缩机具有强制输气的特点，即排气量几乎不受排气压力的影响，在小排气量时不发生喘振现象，在宽广的工况范围内，仍可保持较高的效率。 5、采用了滑阀调节，可实现能量无级调节。 6、螺杆压缩机对进液不敏感，可以采用喷油冷却，故在相同的压力比下，排温比活塞式低得多，因此单级压力比高。 7、没有余隙容积，因而容积效率高。 螺杆压缩机的工作原理和结构： 1、吸气过程： 螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式空压机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结
束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。螺杆式空压机维修提醒当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。 2、封闭及输送过程： 主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动。 3、压缩及喷油过程： 在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，此即[压缩过程]。而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。 4、排气过程： 当螺杆空压机维修中转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出，直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行。 螺杆压缩机分为：开启式、半封闭式、全封闭式 一、全封闭式螺杆压缩机： 机体采用高质量、低孔隙率的铸铁结构，热变形小；机体采用双层壁结构，内含排气通道，强度高，降噪效果好；机体内外受力基本平衡，无开启式、半封闭承受高压的风险；外壳为钢质结构，强度高，外形美观，重量较轻。采用立式结构，压缩机占地面积小，有利于冷水机组多机头布置；下轴承浸入油槽中，轴承润滑良好；转子轴向力较半封闭、开启式减少50%（排气侧电机轴的
柴油机气阀间隙 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
柴油机气阀间隙 一.定义：在柴油机冷态下，，气阀机构与气阀传动机构之间要留有间隙，称为气阀间隙。 二．作用：气阀间隙使气阀在工作中受热后有膨胀的余地，保证气阀的关闭。 三．气阀间隙的影响： 过大：使气阀迟开早关，进、排气过程缩短，以及因气阀开度不足而造成的换气质量差，还会使摇臂与阀杆撞击加重、磨损加快、噪音增大。 过小：阀杆等受热伸长会使气阀关闭不严，造成燃气外窜或倒灌，烧损密封面，柴油机压力不足，功率不足，功率下降，起动困难等故障。 四．气阀间隙的检查与调整： 柴油机安装后或配气机构检修后，要检查和调整气阀间隙。柴油机在工作过程中由于配气机构各部件的磨损及调整螺钉的松动，也要检查和调整气阀间隙。 气阀间隙的数值与气阀的大小、材料和工作温度有关，随机型而已。一般排气阀要比进气阀大些。每一种柴油机都有规定的气阀间隙值。四冲程柴油机的进、排气均采用气阀式配 气机构。气阀式配气机构由气阀机构、气阀传动机构、凸轮和凸轮轴以及凸轮轴的传动机构 所组成。气阀式配气机构的基本工作原理是：曲轴转动时带动凸轮轴传动机构使凸轮轴转动，凸轮轴上的凸轮按一定时刻推动气阀传动机构，使气阀有规律的启闭。 下面以发火顺序1-5-3-6-2-4六缸四冲程柴油机为例说明检查和调整的方法及步骤： 发火顺序图 1.逐缸调整法：即按照柴油机发火顺序逐缸进行检查调整。 按曲轴工作转向转动飞轮，注意观察靠近飞轮的第六缸（或第一缸）进、排气阀推杆，当发现推杆同时上下移动时，就表示第六缸（或第一缸）处于进、排气阀重叠状态，停止转车。此时第一缸（或第六缸）处于压缩冲程上死点，进、排气阀都关闭； 根据说明书规定的气阀间隙值，用塞尺检查第一缸的进、排气阀间隙，必要时调整； 顺曲轴工作转向转动飞轮，每经过一个发火间隔角（本例为120°曲柄夹角），按发火顺序检查下一缸的进、排气阀间隙。本例中即可检查第五缸的进、排气阀间隙。依次类推，→3→6→2→4 1.两次调整法：即盘动飞轮到0°（上死点） 顺曲轴工作转向转动飞轮，使第一缸活塞处于压缩冲程上死点附近。其判断方法有： 2.1.1当转动飞轮时观察第六缸的进、排气推杆是否都处于上下移动状态来确定； 2.1.2对组合式油泵也可用拆下喷油泵侧盖板，观察第一缸喷油泵弹簧是否处于压缩状态来确定相应气缸是否处于压缩过程结束状态。对单体式喷油泵，可打开机体上导门，观察改缸喷油泵凸轮的升起段是否与滚轮接触。接触的，表示相应气缸处于压缩过程结束状态。 此时，当第一缸处于压缩冲程上死点时，可按下表1检查调整各缸进排气阀间隙： 表1： 转动飞轮360°，当第六缸处于压缩冲程上死点时，可按下表2检查调整各缸进排气阀间隙： 表2： 对一般多缸柴油机，可按照“先调进，后调排，本缸调进排”的格式完成检查操作。具体方法就是：按发火顺序，先于发火缸发火的缸号可以调整进气阀间隙；后于发火缸发火的缸号可以调整排气阀间隙。正在发火的气缸，进、排气阀可同时调整；进、排气阀重叠的气缸，进排气阀均不可调。 五．调整的操作方法： 1.用扳手(或和螺丝刀)松开要调气阀的摇臂上气阀间隙调节螺钉的锁紧螺母；
摘要 螺杆空气压缩机(又称为双螺杆压缩机)是机电一体化的工业产品，用途非常广泛，其简称：螺杆压缩机。20世纪30年代，瑞典工程师Alf Lysholm在对燃气轮机进行研究时，希望找到一种作回转运动的压缩机，要求其转速比活塞压缩机高得多，以便可由燃气轮机直接驱动，并且不会发生喘振。为了达到上述目标，他发明了螺杆压缩机。在理论上，螺杆压缩机具有他所需要的特点，但由于必须具有非常大的排气量，才能满足燃气轮机工作的要求，螺杆压缩机并没有在此领域获得应用。1937年，Alf Lysholm 终于在SRM公司研制成功了两类螺杆压缩机试验样机，并取得了令人满意的测试结果。随后持续的基础理论研究和产品开发试验，螺杆压缩机才真正发展起来，并且其性能也在不断的完善。螺杆压缩机具有结构简单、运行可靠及操作方便等一系列独特的优点，广泛应用于矿山、化工、动力、冶金、建筑、机械、制冷等工业部门。在宽广的容量和式况范围内，逐步替代了其它种类的压缩机，统计数据表明，螺杆压缩机的销售量已占其它容积式压缩机销售量的80%以上，在所有正在运行的容积式压缩机中，有50%的是螺杆压缩机。螺杆压缩机具有结构简单、体积小、没有易损件、工作可靠、寿命长、维修简单等优点。 关键词：螺杆压缩机主机阴、阳转子接触线型线容积 第一章螺杆压缩机的现状和意义 螺杆压缩机广泛应用于矿山、化工、动力、冶金、建筑、机械、制冷等工业部门，在宽广的容量和式况范围内，逐步替代了其它种类的压缩机，统计数据表明，螺杆压缩机的销售量已占其它容积式压缩机销售量的80%以上，在所有正在运行的容积式压缩机中，有50%的是螺杆压缩机。今后螺杆压缩机的市场份额仍将不断的扩大。 20世纪30年代，瑞典工程师Alf Lysholm在对燃气轮机进行研究时，希望找到一种作回转运动的压缩机，要求其转速比活塞压缩机高得多，以便可由燃气轮机直接驱动，并且不会发生喘振。为了达到上述目标，他发明了螺杆压缩机。 在理论上，螺杆压缩机具有他所需要的特点，但由于必须具有非常大的排气量，才能满足燃气轮机工作的要求，而螺杆压缩机只能提供中等排气量，因此并没有在此领域获得应用。但尽管如此，Alf Lysholm及其所在的瑞典SRM公司，为螺杆压缩机能在其它领域的应用，继续进行了深入的研究。1937年，Alf Lysholm 在SRM公司研制成功了两类螺杆压缩机试验样机，并取得了令人满意的测试结果。
2005年螺杆压缩机培训资料 1螺杆压缩机的概况 1.1 特长、规格 螺杆压缩机与其他形式的压缩机比较，一般具有如下特长，并广泛应用于空调、冷冻、厂房设备、空气热源冷暖等方面。 ①螺杆压缩机滑动部位少，没有短时间必须交换的动作阀等零件，所以可靠性高，没有长时 间大修的必要。 ②结构简单，主要零件数约是往复式的1/10（本公司比）。 ③采用双重密封结构，低噪音。 ④冷媒压缩因是通过连续吸气进行压缩，所以为低振动。 ⑤效率高，尤其是在低温用途、空气热源冷暖用方面，能发挥超群的性能。 ⑥容量控制有阶段和连续两种方式，能广泛适应不同的需要不是。 ⑦如果在压缩机吸入侧喷射液体冷媒，排出气体的温度不会上升到120℃以上。 ⑧使用排出温度达到120℃且不会炭化或劣化的特殊合成润滑油。 ⑨压缩机启动负荷小，马达启动可采用启动电流小的星-三角式（λ—Δ）。 螺杆压缩机的规格如表1所示。
表1 压缩机的规格 2 备注1：电机相间电阻是指当温度为20℃时的值。
1.2 工作原理 螺杆压缩机是通过由5个凸齿组成的阳转子（以下简称为M转子）与由6个凹齿组成的阴转子（以下简称为F转子）的啮合形成齿形空间吸入冷媒，通过减小齿形空间来压缩冷媒至所定压力。 〔吸入行程〕 从在轴向到半径方向上开口的吸入口吸入冷 媒。随着转子的回转，在转子下侧，啮合分 开，齿沟长度增大，冷媒被吸入齿形空间。 〔压缩行程〕 从齿沟的吸入侧开始进行齿形的啮合，密封 线渐渐向排出侧行进，齿形空间减少，进行 压缩。 〔压缩行程〕 通过随着冷媒一起吸入的润滑油，在转子间 隙内形成油膜密封，同时对转子进行润滑。 阳转子和阴转子渐渐靠近排出口进行压缩， 压力升高。
螺杆式空压机主机部分工作原理 一、主机/电机系统： 单螺杆空压机又称蜗杆空压机，单螺杆空压机的啮合副由一个6头螺杆和2个11齿的星轮构成。蜗杆同时与两个星轮啮合即使蜗杆受力平衡，又使排量增加一倍。我们通常说的螺杆式压缩机一般指双螺杆式压缩机。 单 螺 杆 空 气 压 缩 机
双 螺 杆 式 空 气 压 缩 机 螺杆式(即双螺杆)制冷压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。其齿面凸起的转子称为阳转子，齿面凹下的转子称为阴转子。随着转子在机体内的旋转运动，使工作容积由于齿的侵入或脱开而不断发生变化，从而周期性地改变转子每对齿槽间的容积，来达到吸气、压缩和排气的目的。
主机是螺杆机的核心部件，任何品牌的螺杆机其主机结构和工作机理都是相近的。
(1)吸气过程 转子旋转时，阳转子的一个齿连续地脱离阴转子的一个齿槽，齿间容积逐渐扩大，并和吸气孔口连通，气体经吸气孔口进齿间容积，直到齿间容积达到最大值时，与吸气孔口断开，由齿与内壳体共同作用封闭齿间容积，吸气过程结束。值得注意的是，此时阳转子和阴转子的齿间容积彼此并不连通。 2)压缩过程 转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩；经某一转角后，阴、阳转子齿间容积连通，形成“V”字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程。压缩过程直到基元容积与排气孔口相连通时为止。 (3)排气过程 由于转子旋转时基元容积不断缩小，将压缩后气体送到排气管，此过程一直延续到该容积最小时为止。 随着转子的连续旋转，上述吸气、压缩、排气过程循环进行，各基元容积依次陆续工作，构成了螺杆式制冷压缩机的工作循环。 从以上过程的分析可知，两转子转向互相迎合的一侧，即凸齿与
如何检查和调整单缸柴油机的气门间隙 气门间隙的作用是保证进、排气门关闭严密，以及在气门及其传动机构的零件受热膨胀时留有余地。 柴油机进小排大原因：柴油机工作时，由于进气门受新鲜空气的冷却，温度在300℃～400℃之间，而排气门受高温废气的冲刷，温度在600～800℃之间，所以，排气门温度比进气门高，受热膨胀量也比进气门大。因此，一般排气门间隙比进气门间隙大。如立式195型柴油机进气门间隙为0.18～0.25mm，排气门间隙为0.20～0.27mm。但是，有的柴油机，由于排气门采用膨胀系数较小的材料制成，或采取对排气门加强散热的措施，所以，进、排气门间隙相等，如195型柴油机，进、排气门间隙均为0.4mm。 当气门完全处于关闭状态时，气门杆尾端与摇臂之间的间隙叫气门间隙。 柴油机在使用过程中，由于零件磨损，调整螺钉松动以及重新拆装缸盖、拧紧缸盖螺母等原因，都会使气门间隙改变。如果气门间隙过小，零件受热膨胀而伸长，造成气门关闭不严，柴油机功率下降；同时气缸内的高温气体从缝隙中漏出，使气门过热，甚至烧坏。如果气门间隙过大，气门与气门座等零件撞击加剧，缩短使用寿命，同时使气门开启延续时间缩短，影响气缸内新鲜空气的进入及废气的排出，导致柴油机功率下降。因此，为保证柴油机正常工作，必须定期检查和调整气门间隙。检查、调整方法如下： （1）柴油机在冷车状态下拆下气缸盖罩； （2）转动飞轮，使飞轮上的上止点刻线对准水箱上的指针刻线，使活塞处于压缩冲程的上止点位置； （3）用厚薄规测量气门杆尾端与摇臂之间的间隙，如厚薄规插不进去或插进去后仍有较大的间隙，则需对气门间隙进行调整。S195型柴油机冷车状态时，进气门间隙为0.3～0.4mm，排气门间隙为0.4～0.5mm。 （4）松开气门间隙调整螺钉的锁紧螺母，拧动调整螺钉，用厚薄规测量直至所测值与规定值相符，在保持调整螺钉不动的情况下，拧紧锁紧螺母。 （5）当进、排气门间隙调整好后，摇转曲轴数圈，再测量其间隙，如有变化，应重新调整。 众所周知，柴油机气门间隙是气门热膨胀而预留的补偿间隙，其定义是气门关闭时，摇臂长臂端（撞头）与气门杆身尾端（顶头）之间的间隙，实际上为气门组与气门传动组之间的间隙。其功用是保证汽缸密封、配气正时、换气效率。柴油机气门间隙调整的基本条件为：停机冷车、气门关闭；柴油机气门关闭状态就是气门间隙可调位置，简称气门位置。从宏观工艺过程来看，气门间隙调整分成两大方式方法，如表1所示。 目前行业内最大的问题是专业不专长，并不重视气门间隙调整工艺，方式单一、方法不多、过程复杂、精度偏低、效果较差，使用单位、维修厂家、专业4S店均是如此。为了充分引起大家重视原理、关注技能、讲究实战，笔者将以六缸柴油机型为准，采用表格形式，对柴油机气门间隙调整中气门位置鉴别方式进行机理推导、重新分类，并通过实例来加以验证。 一、气门间隙调整的位置表示 1.基本原理
柴油机气阀间隙 一.定义：在柴油机冷态下，，气阀机构与气阀传动机构之间要留有间隙，称为气阀间隙。 二．作用：气阀间隙使气阀在工作中受热后有膨胀的余地，保证气阀的关闭。 三．气阀间隙的影响： 过大：使气阀迟开早关，进、排气过程缩短，以及因气阀开度不足而造成的换气质量差，还会使摇臂与阀杆撞击加重、磨损加快、噪音增大。 过小：阀杆等受热伸长会使气阀关闭不严，造成燃气外窜或倒灌，烧损密封面，柴油机压力不足，功率不足，功率下降，起动困难等故障。 四．气阀间隙的检查与调整： 柴油机安装后或配气机构检修后，要检查和调整气阀间隙。柴油机在工作过程中由于配气机构各部件的磨损及调整螺钉的松动，也要检查和调整气阀间隙。 气阀间隙的数值与气阀的大小、材料和工作温度有关，随机型而已。一般排气阀要比进气阀大些。每一种柴油机都有规定的气阀间隙值。四冲程柴油机的进、排气均采用气阀式配 气机构。气阀式配气机构由气阀机构、气阀传动机构、凸轮和凸轮轴以及凸轮轴的传动机构 所组成。气阀式配气机构的基本工作原理是：曲轴转动时带动凸轮轴传动机构使凸轮轴转动，凸轮轴上的凸轮按一定时刻推动气阀传动机构，使气阀有规律的启闭。 下面以发火顺序1-5-3-6-2-4六缸四冲程柴油机为例说明检查和调整的方法及步骤： 发火顺序图 1.逐缸调整法：即按照柴油机发火顺序逐缸进行检查调整。 按曲轴工作转向转动飞轮，注意观察靠近飞轮的第六缸（或第一缸）进、排气阀推杆，当发现推杆同时上下移动时，就表示第六缸（或第一缸）处于进、排气阀重叠状态，停止转车。此时第一缸（或第六缸）处于压缩冲程上死点，进、排气阀都关闭； 根据说明书规定的气阀间隙值，用塞尺检查第一缸的进、排气阀间隙，必要时调整； 顺曲轴工作转向转动飞轮，每经过一个发火间隔角（本例为120°曲柄夹角），按发火顺序检查下一缸的进、排气阀间隙。本例中即可检查第五缸的进、排气阀间隙。依次类推，→3→6→2→4 1.两次调整法：即盘动飞轮到0°（上死点） 顺曲轴工作转向转动飞轮，使第一缸活塞处于压缩冲程上死点附近。其判断方法有： 2.1.1当转动飞轮时观察第六缸的进、排气推杆是否都处于上下移动状态来确定； 2.1.2对组合式油泵也可用拆下喷油泵侧盖板，观察第一缸喷油泵弹簧是否处于压缩状态来确定相应气缸是否处于压缩过程结束状态。对单体式喷油泵，可打开机体上导门，观察改缸喷油泵凸轮的升起段是否与滚轮接触。接触的，表示相应气缸处于压缩过程结束状态。 此时，当第一缸处于压缩冲程上死点时，可按下表1检查调整各缸进排气阀间隙： 表1： 转动飞轮360°，当第六缸处于压缩冲程上死点时，可按下表2检查调整各缸进排气阀间隙： 表2： 对一般多缸柴油机，可按照“先调进，后调排，本缸调进排”的格式完成检查操作。具体方法就是：按发火顺序，先于发火缸发火的缸号可以调整进气阀间隙；后于发火缸发火的缸号可以调整排气阀间隙。正在发火的气缸，进、排气阀可同时调整；进、排气阀重叠的气缸，进排气阀均不可调。 五．调整的操作方法： 1.用扳手(或和螺丝刀)松开要调气阀的摇臂上气阀间隙调节螺钉的锁紧螺母；
螺杆式制冷压缩机是指用带有螺旋槽的一个或两个转子（螺杆）在气缸内旋转使气体压缩的制冷压缩机。螺杆式制冷压缩机属于工作容积作回转运动的容积型压缩机，按 照螺杆转子数量的不同，螺杆式压缩机有双螺杆与单螺杆两种。 第一节螺杆式压缩机的工作过程 一、工作原理及工作过程 1.组成 螺杆式制冷压缩机主要由转子、机壳（包括中部的气缸体和两端的吸、排气端座等）、轴承、轴封、平衡活塞及输气量调节装置组成。图 3-1 是典型开启螺杆式压缩机的一对转 子、气缸和两端端座的外形图。 1—吸气端座 2 —阴转子 3 —气缸 4 —滑阀 5 —排气端座 6 —阳转子 2.工作原理 螺杆式压缩机的工作是依靠啮合运动着的一个阳转子与一个阴转子，并借助于包围这一对转子四周的机壳内壁的空间完成的。 3. 图 工作过程 3-2 为螺杆式压缩机的工作过程示意图。其中，a、b 为一对转子的俯视图，c、 d、e、f 为一对转子由下而上的仰视图。
二、特点 就压缩气体的原理而言，螺杆式制冷压缩机与往复活塞式制冷压缩机一样，同属于容积式压缩机械，就其运动形式而言，螺杆式制冷压缩机的转子与离心式制冷压缩机的 转子一样，作高速旋转运动。所以螺杆式制冷压缩机兼有二者的特点。 1.优点 （1）转速较高、又有质量轻、体积小，占地面积小等一系列优点。 （2）动力平衡性能好，故基础可以很小。 （3）结构简单紧凑，易损件少，维修简单，使用可靠，有利于实现操作自动化。 （4）对液击不敏感，单级压力比高。 （5）输气量几乎不受排气压力的影响。在较宽的工况范围内，仍可保持较高的效 率。 2.缺点 （ 1）噪声大。
（2）需要有专用设备和刀具来加工转子。 （3）辅助设备庞大。 第二节结构及基本参数 一、主要零部件的结构 螺杆式制冷压缩机的主要零部件包括机壳、转子、轴承、平衡活塞、轴封及输气量调节装置等。 1.机壳 螺杆式制冷压缩机的机壳一般为剖分式。它由机体（气缸体）、吸气端座、排气端座及两端端盖组成，如图 3-3 所示。 1—吸气端盖 2 —吸气端座 3 —机体 4 —排气端座 5 —排气端盖
低压空气压缩机 技 术 方 案 北京复盛机械有限公司
低压压缩空气需求 在以往要得到3-5bar的压缩空气，需要使用减压阀。减压阀把7bar以上压力的压缩空气变成3-5bar压力再输送至用气现场，这其实造成极大的浪费。实际上传统的空压机并不适合需要低压压缩空气的行业，比如纺织前端工艺、水泥、玻璃吹制、生物发酵等应用。适合的才是节能的，因此复盛开发了新一代的SL系列低压螺杆空压机。 复盛集团针对国际空压机市场需求，全资投入开发的压缩机，采用与欧洲市场同步的先进技术及进口配置，秉承复盛集团在空压机领域卓越的系统设计，具有高效能、高可靠性、高度智能化、易维护和省电节能的显著特点。 近年来，根据工业生产领域各行各业的具体用气工况，并响应国家环保、节能减排的政策。复盛集团投入大量资金、技术力量加强技术研发，相继针对玻璃、纺织、化纤、水泥、轴承、发酵等行业推出3.5~4.5bar各种不同工作压力的双螺杆压缩机，有效、可靠地为客户节省了大量的能源。 简单易操作的控制面板 ?控制开关和指示灯在同一面板上，并且靠近出气阀门，方便实时监控；防雨 面罩的设计大大提高机组的安全和保护。 ?显示空压机的运行参数和工作状态（排气压力、排气温度、电机电压、电机 电流等）。 ?排气高温保护。 ?排气压力超标保护。 ?主电机过载保护。 ?电压、电流保护。 ?相序检测。 ?温度传感器故障检测。 ?压力传感器故障检测。 ?三滤、润滑油和电机润滑脂自动维护管理功能。 ?欠费停机功能。 ……等等。 拒绝减压阀，杜绝浪费，直接生成2~4.5bar低压空气，更节能环保。 ?螺杆式空压机结构远比活塞式空压机简单，故障率低，噪音低、机械效率高、
螺杆式制冷压缩机使用说明
————————————————————————————————作者：————————————————————————————————日期： ?
螺杆式制冷压缩机组使用说明 1．概述 １.1产品特点、用途及使用条件 螺杆式制冷压缩机组的主要特点是：排气温度低,可以在大压力比下单机运行; 容积效率高；易损件少，运转周期长，使用安全可靠；振动小，运转平稳；能量可以无级调节等。 其使用条件是： 冷凝温度：≤４３℃ 蒸发温度：-４０～+5℃ 排气温度：≤105℃ 喷油温度:２５~65℃ 喷油压力:高于排气压力０．15~0.3MPa 1．2产品型号的组成及其代表意义，型号有大写汉语拼音字母和数字组成: 图1螺杆式制冷压缩机组命名方式 ２.螺杆式制冷压缩机组的组成及工作原理 螺杆式制冷压缩机组包括:螺杆式制冷压缩机、气路系统、油路系统和控制系统，这些设备(除启动柜之外）装在同一公共底座上，构成机组。 气路系统包括:吸气截止阀、吸气过滤阀、吸气止回阀、排气止回阀、排气截止阀等。 油路系统包括：高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。控制系统包括:启动柜、控制台。 典型螺杆式制冷压缩机组流程图见附图1(液氨冷却)
２.1螺杆式制冷压缩机 螺杆式制冷压缩机是回转式容积型压缩机,依靠气体进入机体后体积的缩小室气体密度急剧增加而使气态制冷剂压力升高。 ?螺杆式制冷压缩机的机体内装有两只相互啮合的平行转子--－－-阳转子和阴转子。具有凸齿的转子为阳转子,通常它与原动机连接,功率由此输入。具有凹齿的转子称为阴转子。当阳转子转动时，两转子的齿部相互插入到对方的齿槽内，随着转子的旋转,插入的长度越来越大,容纳气体槽的容积越来越小,从而达到压缩气体制冷剂的目的。 ?在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制,可以在10%--１0０%范围内实现制冷量的无极调节，并能保证压缩机始终处于低能级启动，以达到较小的启动扭矩,滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。 ?为使压缩机正常工作，需要向压缩机内喷油。向压缩机工作腔喷油，可以起到密封和冷却的作用；轴承、轴封、平衡活塞的工作也需要提供润滑油。 由于螺杆具有较好的刚性和强度，吸、排气口又无阀门，故一旦液体制冷剂通过时,不会产生“液击”。一般螺杆制冷机均采用压力喷油润滑,因此运动部件能得到良好的润滑、冷却，同时压缩机的排气温度较低。由于螺杆压缩机没有吸、排气阀,也没有像活塞压缩机那样的余隙容积,强度有较大，故能适应高压比的要求。 2.1.１螺杆式制冷压缩机的工作过程 螺杆式制冷压缩机属于回转式容积型压缩机,它利用一对相互啮合的阴阳转子在机体内做回转运行，周期性地改变转子对每对齿槽间的容积来完成吸气、压缩、排气三过程。单级螺杆式制冷压缩机内装有一对转子,主动转子4个齿,从动转子6个齿。两个转子装入机体中，有主动转子带动从动转子相互啮合而转动。 ?阳转子每转动一圈，压缩机完成四个吸气、压缩、排气过程。（如图） a、吸气过程 ?当转子转动时， 2．1.2螺杆式制冷压缩机的主要零部件 螺杆式制冷压缩机由机体、转子、滑阀、轴封和联轴器五个部分组成。2．１.２.1机体部分 ?机体部分由吸气端座、机体、排气端座等组成,这些零件的材料为HT2００。吸气端座上设有轴向吸气口;机体内与两转子配合的内孔加工成“∞”字形,并设置油径向吸气口;排气端座上设置有轴向排气口。 ２.1.２.2转子部件 ?转子分为主动转子（一般为阳转子）与从动转子（一般为阴转子）,均采用QT60０--3材料铸造,利用专用设备加工而成。转子采用ＱＴ６00－-3有利于吸收噪声。主动转子直接与电动机相连,转速为2960ｒ/ｍｉn，从动转子在主动转子的推动下转动，其转速为１97３r/miｎ。 2．1２.３滑阀部件
双螺杆空压机工作原理讲解（有图） 一．基本结构和工作原理 通常所称的螺杆压缩机即指双螺杆压缩机。 螺杆压缩机的基本结构：在压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子。 通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。把节圆内具有凹齿的转子，称为阴转子或阴转子。一般阳转子与原动机连接，由阳转子带动阴转子转动。 转子上的最后一对轴承实现轴向定位，并承受压缩机中的轴向力。转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中的径向力。在压缩机机体的两端，分别开设一定形状和大小的孔口。一个供吸气用，称为进气口；另一个供排气用，称作排气口。 工作原理：螺杆压缩机的工作循环可分为进气，压缩和排气三个过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。 1．进气过程：转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。 2．压缩过程：阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟内不再外流。其啮合面逐渐向排气端移动。啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。 3．排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。 从上述工作原理可以看出，螺杆压缩机是一种工作容积作回转运动的容积式气体压缩机械。气体的压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳内作回转运动来达到。 螺杆压缩机的特点：就气体压力提高的原理而言，螺杆压缩机与活塞压缩机相同，都属容积式压缩机。就主要部件的运动形式而言，又与离心压缩机相似。所以，螺杆压缩机同时具有上述两类压缩机的特点。
螺杆式压缩机的结构及工作原理 一、螺杆式压缩机结构 一对相互啮合的螺旋形转子平行地安置在“∞”型的气缸中，通常把凸形齿的转子，称为阳转子或阳螺杆；把凹形齿的转子，称为阴转子或阴螺杆。一般情况下齿数比为4:6，也有其他齿数比的螺杆机如：5:7、3:4等但较为少见。因为从刚度和面积利用系数方面考虑，4:6较为适中。需要特别指出的是阳转子的齿数一定要少于阴转子的齿数，而且阳转子为主动转子。另外，螺杆压缩机的转子也可以看作是罗茨风机转子扭转了一个螺旋角且变为多齿后形成的。螺杆压缩机机体为了冷却，通常把机壳做成夹套式通入冷却水，小型转子做成整体式、中大型做成中空型、一般通入冷却油。 二、螺杆压缩机通常分为干式和湿式两大类 干式主要用于工艺气体压缩；湿式主要用于空气、制冷气体。由于两转子的齿数比不为1，所以两转子的反向旋转是异步的，阳螺杆的某一齿形与阴螺杆的多个齿形向啮合，如4:6的齿数比就有如下啮合关系： 1-1、2-2、3-3、4-4、1-5、2-6、3-1、4-2、1-3、2-4、3-5、4-6 湿式(喷油)一般靠阳螺杆直接带动阴螺杆,不设同步齿轮. 干式,是靠同步齿轮来完成,阳螺杆、阴螺杆有间隙,间隙是靠调整同步齿轮来完成.正常同步齿轮,阳转子是整体，阴转子由三片组成，分别为：轮凸、轮缘、侧齿轮。组成如图:
三、螺杆压缩机工作原理 1.吸气过程：初时气体经吸气孔口分别进入阴阳螺杆的齿间容积，随着转子的回转，这两个齿间容积各自不断扩大。当这两个容积达到最大值时，齿间容积与吸气孔口断开，吸气过程结束，需要指出的是，此时，阴阳螺杆的齿间容积彼此来连通。 2.压缩过程：转子继续回转，在阴阳螺杆齿间容积连通之前阳螺杆齿间容积中气体受阴螺杆齿的侵入气进行压缩。经某一转角后，阴阳螺杆齿间容积连通。（今后将此连通的阴阳螺杆齿间容积称作齿间容积对）。呈‘V’字型齿间容积时，因齿的互相挤入，其容积值逐渐减少，实现气体压缩过程，直到该齿间容积对与排气孔口相连通时为止。 3.排气过程：在齿间容积对与排气孔口连通后，排气过程即行开始，由于转子回转时容积的不断缩小，将压缩后具有一定压力的气体送至排气接管，此过程一直延续到该容积对达最小值为止。 四、螺杆式压缩机的分类： 固定式压缩机 空气压缩机
