1、建筑体系
1-1、门式刚架体系

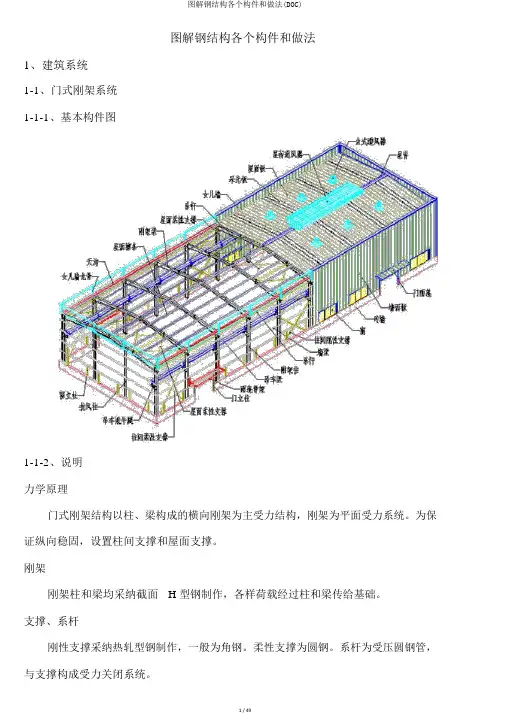

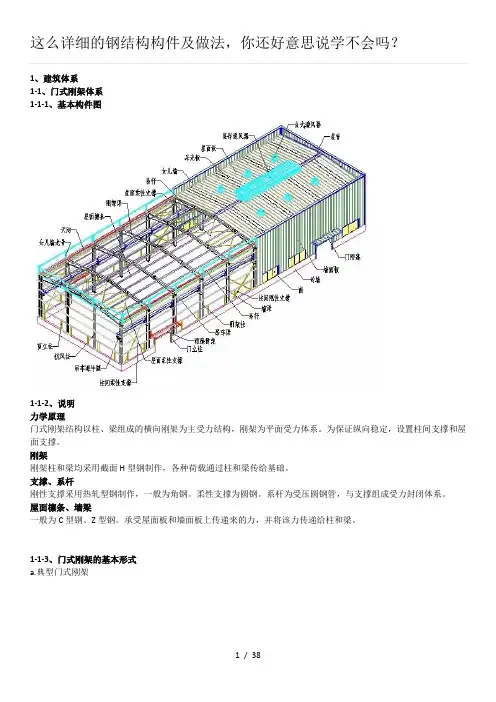

1-1-1、基本构件图
1-1-2、说明
力学原理
门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架
刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆
刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁
一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式
a.典型门式刚架
b.带吊车的门式刚架
c.带局部二层的门式刚架
1-1-4、基本节点
a.柱脚节点
b.梁、柱节点
■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式
■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系
1-2-1、框架图示
1-2-2、说明
力学模型
a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱
框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。
框架梁
框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑
支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点
a.柱脚节点
■柱脚节点同门式刚架体系。
b.柱、梁节点
2、支撑、系杆
2-1、图示
（一）准备工作 进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。施工详图应根据结构设计文件和有关技术文件进行编制，并应经原设计单位确认；当需进行节点设计时，节点设计文件也应经原设计单位确认。 （二）钢结构构件生产的工艺流程 放样→号料→切割下料→平直矫正→边缘及端部加工→滚圆→煨弯→制孔→钢结构组装→焊接→摩擦面的处理→涂装。 (1)放祥:包括核对图纸的安装尺寸和孔距，以1：1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。 (2)号料:包括检查核对材料，在材料上画出切割、铣、刨、制孔等加工位置。打冲孔，标出零件编号等。 （3）切割下料:包括氧割〔气割)、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。 (4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。 （5）边缘及端部加工:方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。 (6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。 (7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。当采用热加工成型时，一定要控制好温度，满足规定要求。 (8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。 （9）钢结构组装：可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。（10）焊接:是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。 (11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进
钢结构构件及做法图解 1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。 屋面檩条、墙梁 一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架 b.带吊车的门式刚架 c.带局部二层的门式刚架
1-1-4、基本节点a.柱脚节点 b.梁、柱节点
局部二层节点参照多层框架体系。 1-1-5、刚架衍生形式 吊车和局部二层可在衍生形式刚架中布置。 山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。 1-2、多层框架体系 1-2-1、框架图示
1-2-2、说明 力学模型 a.纯刚接框架：纵横两个方向均采用刚接的框架。 b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。 c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。 d.有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱 框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。 框架梁 框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。 支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。 1-2-3、基本节点 a.柱脚节点 柱脚节点同门式刚架体系。 b.柱、梁节点
d e f 钢结构的构件连接方式 钢结构的连接方法大体来看，有以下几种： 焊接——是使用最普遍的方法，该方法对几何形体适应性强，构造简单，省材省工，易于自动化，工效高；但是焊接属于热加工过程，对材质要求高，对于工人的技术水平要求也高，焊接程序严格，质量检验工作量大。 铆接——该方法传力可靠，韧性和塑性好，质量易于检查，抗动力荷载好；但是由于铆接时必须进行钢板的搭接，相对来讲费钢、费工。 普通螺栓连接——这种方式装卸便利，设备简单，工人易于操作；但是对于该方法，螺栓精度低时不宜受剪，螺栓精度高时加工和安装难度较大。 高强螺栓连接——此法加工方便，对结构削弱少，可拆换，能承受动力荷载，耐疲劳，塑性、韧性好摩擦面处理，安装工艺略为复杂，造价略高 射钉、自攻螺栓连接——较为灵活，安装方便，构件无须预先处理，适用于轻钢、薄板结构不能受较大集中力。 焊接连接 焊接是钢结构较为常见的连接方式，也是比较方便的连接方式，在众多的钢结构中，焊接是最为常见的一种。 根据焊接的形式，焊缝可以分为对接（平接）焊 缝、角焊缝、和顶接焊缝三大类。 对接焊缝 对接焊缝按受力与焊缝方向分直缝——作用力方 向与焊缝方向正交；斜缝——作用力方向与焊缝方向 斜交两类。从直观来看，直缝受拉，斜缝受拉与剪的同时作用。 对接焊缝在焊接上有以下处理形式： a ）直边缝：适合板厚t 10mm b ）单边V 形：适合板厚t ＝10～20mm c ）双边V 形：适合板厚t ＝10～20mm d ）U 形：适合板厚t > 20mm e ）K 形：适合板厚t > 20mm f ）X 形：适合板厚t > 20mm 对接焊缝的优点是用料经济、传力均匀、无明 显的应力集中1[1]，利于承受动力荷载；但也有缺点，需剖口，焊件长度要精确。 对接焊缝需要做以下构造处理：首先，在施焊过程中，起落弧处易有焊接缺陷，所以用引弧板；但采用引弧板施工复杂，除承受动力荷载外，一般不用，计算时将焊缝长度两端各减去5mm 。其次， 变厚度板对接，在板的一面或两面切成坡度不大于1：4的斜面，避 免应力集中。 另外，变宽度板对接，在板的一侧或两侧切成坡度不大于1：4 的斜边，避免应力集中。对于对接焊缝的强度，有引弧板的对接焊 缝在受压时与母材等强，但焊缝的抗拉强度与焊缝质量等级有关。 对接焊缝的应力分布认为与焊件原来的应力分布基本相同。计 算时，焊缝中最大应力（或折算应力）不能超过焊缝的强度设计值。 对接焊缝的计算包括：轴心受力的对接焊缝、斜向受力的对接焊缝、 钢梁的对接焊缝、牛腿与翼缘的对接焊缝。 a b c 斜缝 直缝
钢结构制造及注意事项 1．钢结构构件的制作加工 1）钢材的储存 （1）钢材储存的场地条件钢材的储存可露天堆放，也可堆放在有顶棚的仓库里。露天堆放时，场地要平整，并应高于周围地面，四周留有排水沟；堆放时要尽量使钢材截面的背面向上或向外，以免积雪、积水，两端应有高差，以利排水。堆放在有顶棚的仓库内时，可直接堆放在地坪上，下垫楞木。 （2）钢材堆放要求钢材的堆放要尽量减少钢材的变形和锈蚀；钢材堆放时每隔5~6层放置楞木，其间距以不引起钢材明显的弯曲变形为宜，楞木要上下对齐，在同一垂直面内；考虑材料堆放之间留有一定宽度的通道以便运输。 （3）钢材的标识钢材端部应树立标牌，标牌要标明钢材的规格、钢号、数量和材质验收证明书编号。钢材端部根据其钢号涂以不同颜色的油漆。钢材的标牌应定期检查。 （4）钢材的检验钢材在正式入库前必须严格执行检验制度，经检验合格的钢材方可办理入库手续。钢材检验的主要内容有：钢材的数量、品种与订货合同相符；钢材的质量保证书与钢材上打印的记号符合；核对钢材的规格尺寸；钢材表面质量检验。 2）钢结构加工制作的准备工作
⑴详图设计和审查图纸一般设计院提供的设计图，不能直接用来加工制作钢结构，而是要考虑加工工艺，如公差配合、加工余量、焊接控制等因素后，在原设计图的基础上绘制加工制作图（又称施工详图）。详图设计一般由加工单位负责进行，应根据建设单位的技术设计图纸以及发包文件中所规定的规范、标准和要求进行。加工制作图是最后沟通设计人员及施工人员意图的详图，是实际尺寸、划线、剪切、坡口加工、制孔、弯制、拼装、焊接、涂装、产品检查、堆放、发送等各项作业的指示书。图纸审核的主要内容包括以下项目：①设计文件是否齐全，设计文件包括设计图、施工图、图纸说明和设计变更通知单等。②构件的几何尺寸是否标注齐全。③相关构件的尺寸是否正确。④节点是否清楚，是否符合国家标准。⑤标题栏内构件的数量是否符合工程和总数量。⑥构件之间的连接形式是否合理。⑦加工符号、焊接符号是否齐全。⑧结合本单位的设备和技术条件考虑，能否满足图纸上的技术要求。⑨图纸的标准化是否符合国家规定等。图纸审查后要做技术交底准备，其内容主要有：①根据构件尺寸考虑原材料对接方案和接头在构件中的位置。②考虑总体的加工工艺方案及重要的工装方案。③对构件的结构不合理处或施工有困难的地方，要与需方或者设计单位做好变更签证的手续。④列出图纸中的关键部位或者有特殊要求的地方，加以重点说明。⑵备料和核对根据图纸材料表计算出各种材质、规格、材料净用量，再加一定数量的损耗提出材料预算计划。工程预算一般可按实际
钢结构制作方案 钢结构制作工艺流程 箱型钢结构制造工艺流程： 材料进场检验、矫正腹板、翼缘板切割下料 接料焊接探伤 钻孔焊接探伤二次装配焊接检查 涂装标识包装运输 端铣修整U型组装箱型组装 电渣焊矫正隔板、衬板切割下料隔板加工 不合格 隔板组焊不合格不合格钻孔 耳板下料 摩擦面处理
十字柱制作工艺流程图：
H型钢梁制造工艺流程：
材料进场 材料进场前应进行检验。 检验过程包括材质证明及材料标识和材料允许偏差的检验。材料检验合格后方可投入使用。 当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。 钢材矫正: 可用机械方法或火焰矫正，火焰矫正温度不可超过650℃，并严禁强制降温。 钢材矫正后的表面不应有明显的划痕，划痕深度不得大于0.5mm。 钢材矫正后的允许偏差 序号项目允许偏差mm 1 钢板的局部不 平度 t≤14 1.5 T＞14 1.0 2 型钢弯曲矢高L/1000且不应大于5.0 3 角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90° 4 槽钢翼缘对腹板的垂直度b/80 5 工字钢、H型钢翼缘对腹板的垂直度b/100且不大于2.0 注：t-钢板厚度， L-钢材长度， b-型钢翼缘宽度 放样号料 本工程放样采用的计量器具应经计量检测单位检测合格后方可使用。 在计算机上对节点进行1：1放样，放样时应根据设计图确定各构件的实际尺寸。人工放样在平整的放样平台上进行，凡放大样的构
件，应以1:1的比例放出实样。 放样工作完成后，对所放大样和样板进行自检，无误后报质检员进行检验。 号料前必须核实所用钢材与设计图纸相符，钢材材质必须符合相关规范要求；如有代料应有代料通知单；做到专料专用。严格按照材料使用部位表进行号料，避免长料短用，宽料窄用。 在施工过程中，无论划线号料、气焊、还是铆工等工序都必须认真检查钢材是否有重皮、裂纹等缺陷，如发现应及时会同技术人员及检查人员研究处理。 号料时长度和宽度方向必须留焊接切割收缩量。 号料时，H形和箱形截面的翼板及腹板焊缝不能设置在同一截面上，应相互错开200mm以上，并与隔板错开200mm以上。接料尽量采用大板接料形式。 钢管接料，壁厚大于等于6mm时管接料应开坡口。壁厚小于6mm 时可不开坡口。下料阶段不得采用人工修补的方法修正切割完的钢管。 接料坡口形式： 钢板接料坡口形式： 钢管对接：采用全焊透对接焊缝，坡口形式如下：
门式刚架横梁与立柱连接节点，可采用端板竖放、平放和斜放三种形式（图、b 、c ）。斜梁与刚架柱连接节点的受拉侧，宜采用端板外伸式，与斜梁端板连接的柱的翼缘部位应与端板等厚度；斜梁拼接时宜使端板与构件外边缘垂直（图），应采用外伸式连接，并使翼缘内外螺栓群中心与翼缘中心重合或接近。 屋面梁与摇摆柱连接节点应设计成铰接节点，采用端板横放的顶接连接方式（图）。 屋面梁与混凝土柱采用锚栓连接（图），该连接节点应为铰接节点，锚栓及底板设计同铰接柱脚。 吊车梁承受动力荷载，其构造和连接节点须满足以下规定： 4 吊车梁与制动梁的连接，可采用高强度摩擦型螺栓连接或焊接。吊车梁与刚架上柱的 连接处宜设长圆孔（图）；吊车梁与牛腿处垫板采用焊接连接（图）；吊车梁之间应采用高强螺栓连接。 (a)端板竖放 (b)端板平放 (c)端板斜放 (d)斜梁拼接 图 刚架连接节点 图 屋面梁和混凝土柱连接节点 (a) (b) (a) (b) (c) 图 屋面梁和摇摆柱连接节点
用于支承吊车梁的牛腿可做成等截面，当也可做成变截面（图）；柱在牛腿上下翼缘的相应位置处应设置横向加劲肋；为保证传力均匀，在牛腿上翼缘吊车梁支座处应设置垫板，垫板与牛腿上翼缘连接采用围焊；为避免较大的局部承压应力，在吊车梁支座对应的牛腿腹板处应设置横向加劲肋。 牛腿与柱连接处承受剪力V 和弯矩M=Ve 作用，其截面强度和连接焊缝应按现行钢结构设计规范GB50017进行计算。 在设有夹层的结构中，夹层梁与柱可采用刚接，也可采用铰接（图）。当采用刚接连接时，夹层梁翼缘与柱翼缘应采用全熔透焊接，而腹板可采用高强螺栓与柱连接。柱在与夹层梁上下翼缘相应处应设置横向加劲肋。 山墙柱与刚架横梁宜采用铰接，若山墙柱仅传递水平风荷载，可采用图所示的弹簧片连接方图 夹层梁与柱连接节点 (a)梁与边柱刚接 (b)梁与边柱铰接 (c)梁与中柱刚接 (d)梁与中柱铰接 图 牛腿节点 (a)等截面牛腿 (b)变截面牛腿
钢结构构件的制作加工规范 1．钢结构构件的制作加工 1）钢材的储存 （1）钢材储存的场地条件 钢材的储存可露天堆放，也可堆放在有顶棚的仓库里。露天堆放时，场地要平整，并应高于周围地面，四周留有排水沟；堆放时要尽量使钢材截面的背面向上或向外，以免积雪、积水，两端应有高差，以利排水。堆放在有顶棚的仓库内时，可直接堆放在地坪上，下垫楞木。 （2）钢材堆放要求 钢材的堆放要尽量减少钢材的变形和锈蚀；钢材堆放时每隔5~6层放置楞木，其间距以不引起钢材明显的弯曲变形为宜，楞木要上下对齐，在同一垂直面内；考虑材料堆放之间留有一定宽度的通道以便运输。 （3）钢材的标识 钢材端部应树立标牌，标牌要标明钢材的规格、钢号、数量和材质验收证明书编号。 钢材端部根据其钢号涂以不同颜色的油漆。钢材的标牌应定期检查。（4）钢材的检验 钢材在正式入库前必须严格执行检验制度，经检验合格的钢材方可办理入库手续。钢材检验的主要内容有：钢材的数量、品种与订货合同相符；钢材的质量保证书与钢材上打印的记号符合；核对钢材的规格尺寸；钢材表面质量检验。2）钢结构加工制作的准备工作 ⑴详图设计和审查图纸 一般设计院提供的设计图，不能直接用来加工制作钢结构，而是要考虑加工工艺，如公差配合、加工余量、焊接控制等因素后，在原设计图的基础上绘制加工制作图（又称施工详图）。详图设计一般由加工单位负责进行，应根据建设单位的技术设计图纸以及发包文件中所规定的规范、标准和要求进行。加工制作图是最后沟通设计人员及施工人员意图的详图，是实际尺寸、划线、剪切、坡口加工、制孔、弯制、拼装、焊接、涂装、产品检查、堆放、发送等各项作业的指示书。 图纸审核的主要内容包括以下项目：①设计文件是否齐全，设计文件包括设计图、施工图、图纸说明和设计变更通知单等。②构件的几何尺寸是否标注齐全。 ③相关构件的尺寸是否正确。④节点是否清楚，是否符合国家标准。⑤标题栏内构件的数量是否符合工程和总数量。⑥构件之间的连接形式是否合理。⑦加工符号、焊接符号是否齐全。⑧结合本单位的设备和技术条件考虑，能否满足图纸上的技术要求。⑨图纸的标准化是否符合国家规定等。 图纸审查后要做技术交底准备，其内容主要有：①根据构件尺寸考虑原材料对接方案和接头在构件中的位置。②考虑总体的加工工艺方案及重要的工装方案。③对构件的结构不合理处或施工有困难的地方，要与需方或者设计单位做好变更签证的手续。④列出图纸中的关键部位或者有特殊要求的地方，加以重点说明。 ⑵备料和核对 根据图纸材料表计算出各种材质、规格、材料净用量，再加一定数量的损耗提出材料预算计划。工程预算一般可按实际用量所需的数值再增加10%进行提料
图解钢构 钢结构构件详细做法 第1页
图解钢构 (1) 【图解钢构】钢结构各个构件和做法，很直观！（推荐阅读） (1) 1建筑体系 (1) 1.1门式刚架体系 (1) 1.1.1基本构件图 (1) 1.1.2说明 (2) 1.1.3门式刚架的基本形式 (2) 1.1.4基本节点 (3) 1.1.5刚架衍生形式 (5) 1.2多层框架体系 (5) 1.2.1框架图示 (6) 1.2.3基本节点 (7) 2支撑、系杆 (8) 2.1图示 (8) 2.2说明 (9) 3隅撑 (9) 3.1图示 (9) 3.2说明 (10) 4吊车梁 (10) 4.1图示 (10) 4.1说明 (11) 5雨蓬 (12) 6檩条、墙梁 (12) 6.1C型冷弯薄壁型钢 (12) 6.1.1型钢截面特性 (13) 6.1.2安装节点图 (13) 6.2Z型冷弯薄壁型钢 (14) 6.2.1型钢截面特性 (14) 6.2.2安装节点图 (14) 7屋面、墙面压型钢板 (15) 7.1HV-203KL-406板 (15) 7.1.1板型图 (15) 7.1.2连接节点图 (15) 7.2HV-380SF-760 (15) 7.2.1板型图 (16) 7.2.2连接节点图 (16) 7.3HV-475SF-475板 (16) 7.3.1板型图 (17) 7.3.2连接节点图 (17) 7-4HV-197TD-788板 (17) 7.4.1板型图 (17) 7.4.2连接节点 (18) 7.4HV-205TD-820板 (18) 7.5.1板型图 (19)
7.5.2连接节点图 (19) 7.6HV-225TD-900板 (19) 7.6.1板型图 (20) 7.6.2连接节点图 (20) 7.7HV-360YC-360板 (20) 7.7.1板型图 (21) 7.7.2连接节点图 (21) 7.8HV-300YC-300板 (21) 7.8.1板型图 (22) 7.8.2连接节点图 (22) 7.9HV-1000HP-1000板 (22) 7.9.1板型图 (23) 7.9.2连接节点图 (23) 8屋面采光板 (23) 8.1CV-203-406板 (23) 8.2CV-380-760板 (24) 8.3CV-475-475板 (24) 8.4CV-197-788板 (24) 8.5CV-205-820板 (25) 8.6CV-225-900板 (25) 8.7连接节点图 (25) 8.7.1CV-475-475板连接节点 (26) 8.7.2其它板型连接节点 (26) 9楼承板 (26) 9.1HG-344-688板 (26) 9.2HG-240-720板 (27) 9.3连接图 (28) 10天沟 (29) 10.1彩板外天沟 (29) 10.1.1断面图 (30) 10.1.2连接节点 (30) 10.2钢板内天沟 (30) 10.2.1断面图 (31) 11、通风器 (31) 11.1屋脊自然通风器 (31) 11.2点式通风器 (32) 11.2.1Φ500无动力通风器 (32) 11.2.2有动力通风器 (34) 12门 (35) 12.1彩板推拉门 (35) 12.2彩板双开门 (36) 12.3中空金属门 (37) 13窗 (38) 14泛水板、饰边板 (39)
钢结构各个构件和做法-钢结构加工（上） 1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。 支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。（钢结构加工） 屋面檩条、墙梁
一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。 1-1-3、门式刚架的基本形式 a.典型门式刚架 c.带局部二层的门式刚架
1-1-4、基本节点 a.柱脚节点 找接柱脚刚接柱脚一刚接柱脚二. b.梁、柱节点
柱头节点一柱头节点二梁间连接竹点 吊车梁牛腿节点 抗风柱连接节点丄 ■局部二层节点参照多层框架体系。（钢结构加工） 1-1-5、刚架衍生形式
1-1^则架衍生形式 九单亠坡单跨 ■吊车和局部二层可在衍生形式刚架中布置 ■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90度。 1-2、多层框架体系 1-2-1、框架图示 r 1」 r —^一 ___—( I r / -? * - - _, 」1 - ■—? ---------------------- ---------------------------------------- I F ii y z J 星而 i r 2 1 i ! Ei t 况山墙刚架 d.连跨单用脊 化单坡连跨
钢构件车间制作流程和质量控制 钢构件制造质量控制程序 （一）、制作前准备工作 1、钢材采购、检验、储备： 经过工程施工管理人员及公司有关部门参与的情况下进行内部图纸会审，经翻样工作员翻样后列出各类钢材的材料用量表，并做好材料规格、型号的归纳，交管理部采购员进
行材料采购。材料进厂后，会同业主、质监、设计按设计图纸的国家规范对材料按下列方法进行检验： （1）钢材质量证明书。质量证明书应符合设计的要求，并按国家现行有关标准的规定进行抽样检验，不符合国家标准和设计文件的均不得采用。 （2）钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2 。 （3）钢材表面锈蚀等应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》的规定。 （4）连接材料（焊条、焊丝、焊剂）、高强度螺栓、普通螺栓以及涂料（底漆和面漆）等均应具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。 合格的钢材按品种、牌号、规格分类堆放，做好标识。钢材的堆放成形、成方、成垛，以便于点数和取用；最底层垫上道木，防止进水锈蚀。 焊接材料（焊条、焊丝、焊剂）应按牌号和批号分别存放在干燥的储藏仓库。焊条和焊剂在使用之前按出厂证明上规定进行烘焙和烘干；焊丝应清除铁锈油污以及其它污物。 材料凭领料单发放，发料时核对材料的品种、规格、牌号是否与领料单一致，并要求质检人员在领料现场签证认可。 1、图纸会审、图纸细化： 经图纸会审后，由技术部负责设计本工程的加工详图，进行节点构造细化。对其中一些需设计签证的节点图，提交设计院审核。 2、制定钢构件加工生产工艺及质量标准： 根据《钢结构工程施工质量验收规范》（GB50205- 2001）、《钢结构工程质量检验评定标准》（GB50211- 95）、《钢结构设计规范》（GBJ17-
GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱 XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条 TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T拉条 CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条 GJ30-1跨度为30m的门式刚架，编号为1号 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。 把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。 一.钢结构 1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。 注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。 3钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图； 3）结构平面（包
钢结构施工方法及主要 工艺 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
钢结构施工方法及主要工艺 1、放样 制作样板时用金属划针放样，以确保其样板的精密性和正确性。放样以1：1的比例在样板台上弹出大样，当大样尺寸过大时，可分段弹出。该工程的一些构件只对其节点有要求，则可缩小比例弹出样子，但应注意精度。先以构件的某一水平线和垂直线为基准，弹出十字线，二线必须垂直。然后依据此十字线划出其他各个点及线，并在节点旁注上尺寸，以备复查。交接点处应钉上薄铁皮，用划针划上连接线并用尖锐的样冲或划针轻轻地将点敲出，加以保护。放样结束自检后须经各工种专职检验员检验，以确保各构件加工的几何尺寸、角度和安装接触面等的准确。 2、下料切割 下料前严格按工艺详图对照品种、规格、牌号是否一致，必要时请有关人员鉴证，应确认所用材料与图纸要求对应相符时才可切割。钢板的剪切线、气割线必须弹直，当钢板有起伏呈波浪状时应特别注意。下料切割方法有气割、剪切、冲模落料、坡口和锯切，切割前应对钢板或型材进行矫正。对接、焊接钢板或型材必须进行检验和探伤，确认合格后才准切割，不得使一次剪切的宽度超过剪板机的宽度。剪切的长度超过剪板机宽度的料要采取相应的措施。可以放加工余量在剪切后进行刨边或者用自动割刀加工。下料切割尺寸公差应符合手工切割小于±1.5MM，自动半自动切割小于±1.0MM，垂直度应不大于钢板厚度的5%，且不大于±1.5MM标准规范，切割周边要求光滑平整。下料后应对切割面、尺寸公差、切口截面和飞溅物等进行检验，经检合格后进行合理堆放，做上合格标识和编号。 3、制孔
阁楼楼板吊法 1.吊阁楼楼板，有三种做法，槽钢、工子钢、现浇钢筋水泥。 2.槽钢非常便宜，好搭. 3.工字钢造价最贵，工艺麻烦，但无须设计院出图纸。 4.现浇钢筋水泥，如果原设计允许，是可以的。 一、搭建阁楼的前提 1、首先得查阅原始建筑土建资料，看看原建筑设计时是考虑何种类型的。如果在建筑设计时特别要求避免的隔层方案得首先放弃。 2、你的房子必须有足够的层高。一般来说，复式房的新建阁楼的楼板的下缘与原一层的楼板下缘相平。单层的阁楼楼板的下缘不低于2.6米。阁楼楼板与屋顶的内净高不低于2.4米，最低不低于2.2米。这是以有人员居住为前提的，如果你的阁楼是不住人的，那么你自己可以随意定夺高度。 3、阁楼的最短的两边的跨度不得太大。在使用槽钢搭建的情况下，一般不宜超过4米，最大不得超过6米。 二、如何搭建顶楼的阁楼楼板 ①确定功能：阁楼的搭建，肯定是要解决一些实际问题，以满足原有
建筑物格局无法满足的功能需要。因此，首先应明确阁楼的未来使用，不同的功能对空间有不同的要求，这对于确定阁楼搭建的范围及标高有直接的影响。同时阁楼因为拆除不方便和浪费巨大，建议在做阁楼之前有一个完备的设计方案。 ②确定面积：根据墙体受力和承重情况可以明确阁楼搭建的大致范围。没有必要一味地盲目追求面积。有一些楼层较高，或者复式房带中空客厅的朋友，也许他们会有搭建阁楼的需要，而搭建阁楼又涉及到一些较深的相关知识 三、阁楼的搭建类型及各种方案比较 目前常用的隔层楼板施工方案有：钢结构、现浇钢筋水泥、钢混结构、轻质楼板结构等多种方案，各方案都有他相应的优缺点。选择方案时一定要结合自己的需要和原建筑情况 1. 槽钢或工字钢搭建。一般情况下，用槽钢就行了，但用工字钢的抗弯强度会更高，当然造价也会更高，而且工字钢占用的空间层高也更大。槽钢搭建的优点是速度快，即搭即用，不需要等待。缺点是槽钢做的阁楼当人在上面走动时，会有一定的晃动声，槽钢规格越小，晃动声越大。采用槽钢的做法属于推荐做法。讲讲做钢架的好处和弊病：好处： 1、荷载轻，就是自身的重量轻，而且足够承担起家里的摆设和平时的人员的活动。 2、施工工期短，施工时干净。 3、对设计人员的要求不高，
钢结构构件加工工艺标准 一、施工准备： 1、图纸会审：进行图纸会审，与甲方、设计人员、监理充分沟通，了解设计意图。 2、审核施工图：根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求；工厂和工地的工艺条件是否能满足设计要求。 3、详图设计：根据设计文件进行构件详图转换设计，以便与加工制作和安装。 4、根据构件特点和工厂实际情况，为保证产品质量和操作方便，应适当设计制作部分工装、夹具、模具。 5、组织必要的工艺实验，如焊接工艺评定等试验，尤其是对新工艺、新材料要做好工艺试验，作为指导生产的依据。 6、编制材料采购计划和施工制作工期进度生产计划。 二、材料要求： 1、钢材入库和存放应有专人负责，并及时记录验收和存放情况。 2、钢材应按种类、材质、炉批号、规格等分类平整堆放，并做好标记，堆放场地应有排水设施。 3、所采购的Q235、Q345钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。 4、对质量有疑义的钢材，对设计有复验要求的刚才要进行复检，材料复检达到国家标准要求才能使用。
5、焊接材料： ①、焊条应符合现行国家标准《碳钢焊条》GB/T117、《低合金钢焊条》GB/T5118。 ②、焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957，《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110及《碳钢药芯焊丝》GB/T10045，《低合金钢埋弧用焊剂》GB/T17493。 ③、埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T5293，《低合金钢埋弧用焊剂》GB/T12740的规定。 6、材料管理： ①、钢结构工程所采用的钢材，焊接材料，紧固件、涂装材料等应附有产品的质量合格证文件、中文标志及检验报告，各项指标应符合现行国家产品标准和设计要求。 ②、进场的原材料，除有出厂质量证明书外，还应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好记录，并想甲方和监理提供检验报告。 ③、材料代用应有制造单位事先提出附有材料质量证明书的申请书(技术核定单)，向甲方和监理单位报审，经设计单位确认后方可代用。 ④、焊接材料和螺栓应集中管理，建立专用仓库，库内要干燥，通风良好。 ⑤、涂料应符合设计要求，并存放在专用的仓库内，不得使用过期、变质、结块失效的涂料。
钢结构节点图 Document number：PBGCG-0857-BTDO-0089-PTT1998
门式刚架横梁与立柱连接节点，可采用端板竖放、平放和斜放三种形式（图、b 、c ）。斜梁与刚架柱连接节点的受拉侧，宜采用端板外伸式，与斜梁端板连接的柱的翼缘部位应与端板等厚度；斜梁拼接时宜使端板与构件外边缘垂直 （图），应采用外伸式连接，并使翼缘内外螺栓群中心与翼缘中心重合或接近。 屋面梁与摇摆柱连接节点应设计成铰接节点，采用端板横放的顶接连接方式（图）。 屋面梁与混凝土柱采用锚栓连接（图），该连接节点应为铰接节点，锚栓及底板设计同铰接柱脚。 吊车梁承受动力荷载，其构造和连接节点须满足以下规定： 4 吊车梁与制动梁的连接，可采用高强度摩擦型螺栓连接或焊接。吊车梁与刚架上柱的 (a) 端板竖放 (b)端板平放 (c)端板斜放 (d)斜梁拼接 图 刚架连接节点 图 屋面梁和混凝土柱连接节点 (a) (b) (a) (b) (c) 图 屋面梁和摇摆柱连接节点
连接处宜设长圆孔（图）；吊车梁与牛腿处垫板采用焊接连接（图）；吊车梁之间应采用高强螺栓连接。 用于支承吊车梁的牛腿可做成等截面，当也可做成变截面（图）；柱在牛腿上下翼缘的相应位置处应设置横向加劲肋；为保证传力均匀，在牛腿上翼缘吊车梁支座处应设置垫板，垫板与牛腿上翼缘连接采用围焊；为避免较大的局部承压应力，在吊车梁支座对应的牛腿腹板处应设置横向加劲肋。 牛腿与柱连接处承受剪力V 和弯矩 GB50017 在设有夹层的结构中，夹层梁与柱可采用刚接，也可采用铰接（图）。当采用刚接连接时，夹层梁翼缘与柱翼缘应采用全熔透焊接，而腹板可采用高强螺栓与柱 图 吊车梁连接节点 (a) 吊车梁与上柱连接 (b) 吊车梁与牛腿连接 图 牛腿节点 (a)等截面牛腿 (b)变截面牛腿
LOGO 钢结构构件制作加工流程
钢结构构件制作加工流程 （一）准备工作 进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。施工详图应根据结构设计文件和有关技术文件进行编制，并应经原设计单位确认；当需进行节点设计时，节点设计文件也应经原设计单位确认。 （二）钢结构构件生产的工艺流程 放样→号料→切割下料→平直矫正→边缘及端部加工→滚圆→煨弯→制孔→钢结构组装→焊接→摩擦面的处理→涂装。 (1)放祥:包括核对图纸的安装尺寸和孔距，以1：1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。 (2)号料:包括检查核对材料，在材料上画出切割、铣、刨、制孔等加工位置。打冲孔，标出零件编号等。 （3）切割下料:包括氧割〔气割)、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。
(4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。 （5）边缘及端部加工:方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。 (6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。 (7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。当采用热加工成型时，一定要控制好温度，满足规定要求。 (8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。 （9）钢结构组装：可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。（10）焊接:是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。 (11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进行施工。 (12)涂装:严格按设计要求和有关规定进行施工。
钢结构各组成部分的名称介绍 一、基础 指建筑底部与地基接触的承重构件，直接与地基接触用于传递荷载的结构物的下部扩展部分。它的作用是把建筑上部的荷载传给地基。因此地基必须坚固、稳定而可靠。工程结构物地面以下的部分结构构件，用来将上部结构荷载传给地基。 二、埋件 一般做土建或在基础的时候，为了以后安装基础上的结构或在设备方便，就事先在做基础时候把一部分设备的底座，或在地脚螺栓，或在辅助的钢板结构什么的先放这样基础完事之后可以很容易的将后来的设备固定在预埋板或预埋件上，工程上非常常见的 三、柱子 工程结构中主要承受压力，有时也同时承受弯矩的竖向杆件，用以支承梁、桁架、楼板等。截面形式分类为方柱、圆柱、管柱、矩形柱、工字形柱、H形柱、T形柱、 L形柱、十字形柱、双肢柱、格构柱；柱是结构中极为重要的部分，柱的破坏将导致整个结构的损坏与倒坍。 独立柱即承受建筑上部结构荷载的柱子，构造柱即增强建筑墙体结构稳定性的柱子，山墙抗风柱,顾名思义是主要起抗风作用,同时也有抗振和加强稳定的作用,由于山墙做单片墙过高,用此来加强稳定和抗风/地震等荷载,以免山墙失稳.框架柱和独立柱都是起承重作用的的受压结构柱，框架柱是用于框架结构或局部框架结构的承重结构柱，通过框架梁和连续梁联系在一起共同作用。 四、柱间支撑 1.柱间支撑的作用：保证厂房骨架的整体稳定和纵向刚度；作为柱的侧向支撑借以决定柱在框架平面外的计算长度；承受厂房传来的锋利纵向水平荷载，主要是风荷载 设计的原则：采用十字交叉的圆钢做柔性支撑时原则是必须将圆钢拉紧（圆钢拉紧的程度以平面外有一定的刚度为准），使其真正能够传递纵向水平力，当然,如果未张紧，这将影响结构的整体刚度和稳定性；至于在一个结构单元中设几道支撑，由纵向水平力，钢筋直径和布臵原则确定；圆钢的大小由支撑承受的荷载决定，要明确一点的是规范对张紧的圆钢的长细比是没有限制的（无须验算长细比，只要抗拉承载力满足即可） 五、梁 由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件称为
钢结构拆图经验谈 在拆图中错误是不可避免的，对于初学者认识拆图中易出现的错误归纳如下： （1）计算机制图错误：计算机是制图的表现工具。任何建筑思维设计若是不能用图直观的表现出来，便是失败的设计。即便拆图也不例外。cad可以说是建筑表现的一个语言，但对初学者或未精通者用cad制图仍会出现一些错误。 <1>精确度不准。工厂里生产的构件只要求精确到mm，角度到度。 <2>修改引起的错误：一般初学者为方便了事，当画出构件与实际不符时，常常修改尺寸标注的数字了事，但却不直这样一来回引起更大的误差，同时为计算拉杆，系杆，隅撑长度造成错误。因此要按实际画，是多少就是多少。 <3>放样造成的错误：这是最糟糕错误，因为拆图是以整个放样为基础。若是这里出错，那后面的工作就不准了。因此一般不要初学者做。 （2）设计变更引起的错误：这是拆图最常遇到的，所以应同设计院保持紧密联系。当有设计变更要弄清楚改变的是哪些部分，哪些不变。笔者曾遇到一个工程，拆到一半，忽然来了变更，梁由原来的三种截面形式变为九种，柱由四种变为六种，遇到这种情况，最好的办法就是重做。 其实拆图也有一套思路，首先要理解设计者的思想，然后顺着设计者的思路往下拆，其中要注意梁柱的编号，活用对称和反对称，尽量将截面相同的构件编在一起。好的拆图者应该做到：用最少的图纸拆出最多的构件，而且要让生产车间工人看的懂，注意不能有太多的文字叙述，而且要注意材料表，工人制作是按材料表来下料的。 （3）设计常识造成错误：要常看设计规范。比如说注意檩条间距是多少，隅撑是多少，怎么定位，怎么布置（不要每个檩托板下都布置，那会出笑话的）还有柱脚螺栓的孔距是多少，应满足什么条件等等，总之在拆图时多想想若自己是安装人员应该如何将其装上，那样会少很多错误，最好到工地多看看。
钢结构构件制作加工流程 （一）准备工作 进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。 施工详图应根据结构设计文件和有关技术文件进行编制，并应经原设计单位确认；当需进行节点设计时，节点设计文件也应经原设计单位确认。 （二）钢结构构件生产的工艺流程 放样—号料—切割下料f平直矫正—边缘及端部加工T滚圆f煨弯T制孔f钢结构组装T焊接一摩擦面的处理f涂装。 ⑴放祥:包括核对图纸的安装尺寸和孔距，以1:1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。 （2）号料:包括检查核对材料，在材料上画出切割、铣、刨、制孔等加工位置。打冲孔，标出零件编号等。 （3）切割下料:包括氧割〔气割）、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。 I
(4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。 (5)边缘及端部加工：方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。 (6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。 (7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。当采用热加工成型时，一定要控制好温度，满足规定要求。 怪，1为边律岸度. (8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。钻孔通常在钻床上进
行，不便用钻床时，可用电钻、风钻和磁座钻加工。 (9)钢结构组装：可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。 (10)焊接:是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。 (11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进行施工。 (12)涂装:严格按设计要求和有关规定进行施工。
钢结构图纸符号代表含义及识图常识 GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱 XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条 TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T拉条 CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条 GJ30-1跨度为30m的门式刚架，编号为1号 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲
2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。 把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。 一.钢结构 1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。 注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。 3钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图； 3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图； 4）构件与节点详图 a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。 b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。 4钢结构施工详图 根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。 《常用用术语》
